箱变基础施工技术交底
技术交底记录(箱变逆变基础模板支设)
工程名称：******光伏发电项目编号：ZX—MBJSJD—001
项目名称
******光伏发电项目
交底单位
******
交底主持人签名
交底日期
交底级别
□公司级□项目部级□工地级
接受交底人签名：
交底作业项目：箱变逆变基础模板支设
主要交底内容：
一、施工材料
本工程现浇柱、梁，模板采用1830×915×18规格的松木芯九合板。
模板支撑采用φ48钢管,壁厚3.25mm，M12螺杆，山型卡。
模档采用50×70方木料。
二、支撑方案
总支撑方案：立杆间距800×800，步距1.5m，扫地杆离地20cm设置一道，在扫地杆下铺垫200×200×80砼垫块，支撑架两端设置扫地杆。钢管接头要相互错开，避免接头在同一平面内。
1、柱模的支设：柱子截面尺寸大多为500×500，最大550×550，层高最大5.75m（自承台顶），50×70的方木做竖楞每边四根（截面300×300以下设三根），间距不大于200，双钢管柱箍每450设置一道。柱子设置M12对拉螺栓，45cm一道，对拉螺栓上应有限位钢筋限位，以保证框架柱截面尺寸，再经垂直度和位置校正，正式连接支撑系统即可。
2、梁模的支设：梁模板的配板一般沿长方向配板，安装前先搭好钢管支撑架，再铺设预组合的梁底板，底板搁置在支撑系统的小横杆上，校正位置和平整度后，再安装预组合的梁测模板，支设底模时，严格规范要求起拱并严格控制和复核梁底标高，所有大于等于1.5mm的板缝必须用胶带纸封贴。梁底支撑钢管间距为400mm，立杆间距跨度方向为800，垂直跨度方向为700mm（如梁较宽，无法布置700或700以下，则在梁底增加两根承重钢管），相互之间用扣件连接牢固。梁底及梁侧木方间距小于300mm，梁高大于700的设螺杆一道，间距300mm，梁底钢管间距400，梁底钢管与立杆采用双扣件连接。
箱变电气施工安全技术交底模板
一、前言为确保箱变电气施工过程中的安全，提高施工人员的安全意识和操作技能，现将箱变电气施工安全技术交底如下，请全体施工人员认真学习并严格遵守。
二、施工人员要求1. 参与箱变电气施工的人员必须经过专业培训，具备相应的电气施工技能，并取得相关操作资格证书。
2. 施工人员应熟悉本交底内容，了解施工过程中可能存在的安全隐患，掌握应急处理措施。
三、施工准备1. 施工前，应检查施工场地，确保场地平整、清洁，无障碍物。
2. 严格按照设计图纸进行施工，不得擅自改动。
3. 施工材料、设备必须符合国家相关标准和规范。
四、施工过程安全技术交底1. 施工用电（1）施工用电线路必须按照设计图纸要求进行架设，不得随意改动。
（2）施工用电线路应使用绝缘电缆，并定期检查绝缘性能。
（3）施工现场临时用电设备应使用符合安全要求的漏电保护器。
2. 箱变安装（1）安装前，应检查箱变基础，确保基础稳固。
（2）安装过程中，应严格按照操作规程进行，不得随意操作。
（3）箱变安装完成后，应进行电气试验，确保箱变电气性能良好。
3. 箱变接线（1）接线前，应核对线路编号，确保正确无误。
（2）接线过程中，应使用专用工具，不得使用非标准工具。
（3）接线完成后，应进行绝缘测试，确保线路绝缘性能良好。
4. 施工安全措施（1）施工人员必须佩戴安全帽、安全带等个人防护用品。
（2）施工现场应设置警示标志，禁止无关人员进入施工区域。
（3）施工过程中，应保持施工现场整洁，及时清理杂物。
五、施工结束1. 施工结束后，应进行现场清理，确保场地无遗留物。
2. 对施工过程中的安全隐患进行排查，及时整改。
3. 对施工过程进行总结，形成施工记录。
六、注意事项1. 施工过程中，如发现安全隐患，应立即停止施工，并报告相关负责人。
2. 施工人员应遵守国家相关法律法规，不得违规操作。
3. 施工过程中，如发生意外事故，应立即采取应急措施，并及时报告相关部门。
本交底自发布之日起实施，请全体施工人员认真学习并严格遵守。
箱变基础技术交底
① 安装模板时应按模板编号顺序吊装就位。
② 模板的安装必须保证位置准确，立面垂直。模板横向水平一致，不平时可通过模板下部的地脚螺栓进行调整。
③ 为了防止出现烂根现象，在模板固定后，模板周边的缝隙要用小角钢、窄钢片、木条或水泥纸袋、塑料泡沫等堵严实，也可以采用抹1:3水泥砂浆填缝，但不要塞的太深以防损伤墙体结构的断面。
④ 校正合格后，在模板顶部要放固定位置的卡具，防止浇筑时变形。
⑤ 模板安装完毕后，检查扣件、螺栓是否紧固，拼缝是否严密，尺寸是否合适，与外墙板拉结是否紧固，经检查合格后，方可浇筑混凝土。
㈡ 模板的拆除
当混凝土达到规定强度，可以拆除模板。
㈢ 模板的清理及保养
⑴ 模板应拆模后立即进行清理，除去表面粘结的混凝土、砂浆等灰渣，并刷好脱模剂待用；
⑵ 刷脱模剂时应特别注意不要把脱模剂沾染到钢筋和混凝土接搓面上，涂刷后的脱模剂不宜放置过长，以免板面遭雨淋或落上灰尘而影响脱模效果；
⑶ 拆模遇有困难时，不得用大锤砸，可在模板下可用撬棍撬动；
⑷ 拆模板拆下来的零件要随手放入工具箱，螺杆螺母要经常擦油润滑，防止锈蚀。
在混凝土浇筑前应检查保护层垫块是否完好无损，严禁用短钢筋代替混凝土垫块。在浇筑过程中应遵循快插,慢拔的原则，不漏振，插入深度不小于30～50cm，每一振捣的延续时间应使混凝土的表面呈现浮浆或骨料不明显下沉。在浇筑过程中经常观察模板，防止跑模移位。

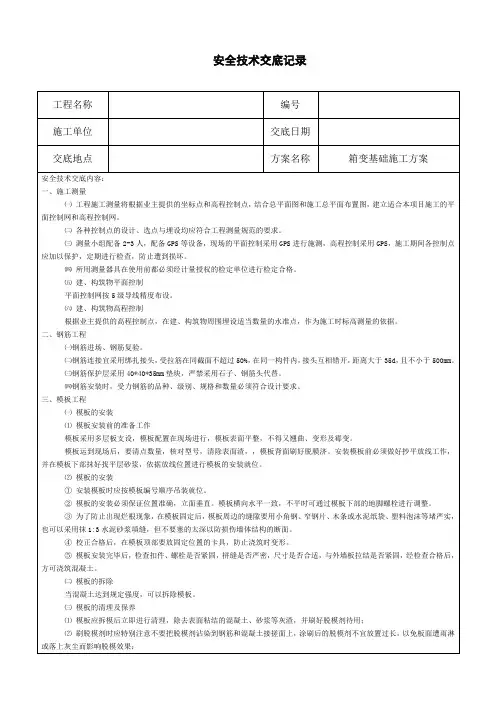

安全技术交底记录
工程名称
编号
施工单位
交底日期
交底地点
方案名称
箱变基础施工方案
㈠ 工程施工测量将根据业主提供的坐标点和高程控制点，结合总平面图和施工总平面布置图，建立适合本项目施工的平面控制网和高程控制网。

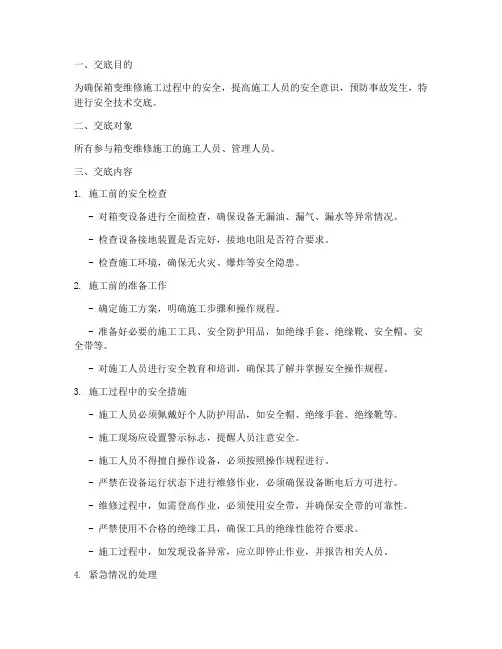

箱变维修安全技术交底模板
一、交底目的为确保箱变维修施工过程中的安全，提高施工人员的安全意识，预防事故发生，特进行安全技术交底。
二、交底对象所有参与箱变维修施工的施工人员、管理人员。
三、交底内容1. 施工前的安全检查- 对箱变设备进行全面检查，确保设备无漏油、漏气、漏水等异常情况。
- 检查设备接地装置是否完好，接地电阻是否符合要求。
- 检查施工环境，确保无火灾、爆炸等安全隐患。
2. 施工前的准备工作- 确定施工方案，明确施工步骤和操作规程。
- 准备好必要的施工工具、安全防护用品，如绝缘手套、绝缘靴、安全帽、安全带等。
- 对施工人员进行安全教育和培训，确保其了解并掌握安全操作规程。
3. 施工过程中的安全措施- 施工人员必须佩戴好个人防护用品，如安全帽、绝缘手套、绝缘靴等。
- 施工现场应设置警示标志，提醒人员注意安全。
- 施工人员不得擅自操作设备，必须按照操作规程进行。
- 严禁在设备运行状态下进行维修作业，必须确保设备断电后方可进行。
- 维修过程中，如需登高作业，必须使用安全带，并确保安全带的可靠性。
- 严禁使用不合格的绝缘工具，确保工具的绝缘性能符合要求。
- 施工过程中，如发现设备异常，应立即停止作业，并报告相关人员。
4. 紧急情况的处理- 如发生触电事故，应立即切断电源，并采取急救措施。
- 如发生火灾事故，应立即使用灭火器进行灭火，并拨打火警电话报警。
- 如发生高空坠落事故，应立即采取措施防止事故扩大，并报告相关人员。
5. 施工结束后的工作- 施工结束后，应对施工现场进行清理，确保无安全隐患。
- 对施工设备进行检查，确保其正常运行。
- 对施工人员进行总结，对存在的问题进行整改。
四、交底人及接受人交底人：项目安全负责人接受人：所有参与箱变维修施工的施工人员、管理人员五、交底时间[填写交底具体时间]六、注意事项- 施工人员必须严格遵守安全操作规程，确保自身和他人的安全。
- 施工过程中，如发现安全隐患，应立即停止作业，并报告相关人员。
箱变改造安全技术交底模板
一、交底对象本安全技术交底适用于参与箱变改造工程的所有施工人员、管理人员及相关部门。
二、交底目的确保箱变改造工程安全、顺利进行，预防事故发生，保障人员生命财产安全。
三、工程概况1. 工程名称： [填写工程名称]2. 工程地点： [填写工程地点]3. 施工单位： [填写施工单位]4. 设计单位： [填写设计单位]5. 监理单位： [填写监理单位]四、安全注意事项1. 现场安全- 施工现场应设置明显的安全警示标志，如“禁止通行”、“高压危险”等。
- 施工人员进入现场必须佩戴安全帽、安全带等防护用品。
- 高处作业人员必须使用安全带，并确保安全带系牢。
- 施工现场应保持整洁，不得堆放杂物，防止滑倒、绊倒等事故发生。
2. 电气安全- 箱变改造前，应切断电源，确保设备处于断电状态。
- 施工过程中，严禁带电作业，如需带电作业，必须采取有效措施，确保作业人员安全。
- 电气设备应定期检查、维护，确保设备完好。
- 作业人员应熟悉电气设备操作规程，严格按照规程进行操作。
3. 消防安全- 施工现场应配备足够的消防器材，如灭火器、消防栓等。
- 施工人员应了解消防器材的使用方法，并熟练掌握消防逃生技能。
- 施工现场不得违规使用明火，如需使用，必须办理相关手续。
4. 个人防护- 施工人员应穿戴符合规定的防护用品，如防尘口罩、防噪音耳塞等。
- 作业人员应定期进行健康检查，确保身体健康。
五、施工步骤及注意事项1. 施工准备- 检查现场环境，确认安全后开始施工。
- 检查设备、工具、材料等，确保完好、符合要求。
2. 设备拆除- 断开电源，确认设备处于断电状态。
- 拆除旧设备，注意保护设备完好。
- 清理拆除现场，确保环境整洁。
3. 设备安装- 安装新设备，注意设备位置、角度等符合要求。
- 连接线路，确保连接牢固、无遗漏。
- 检查设备运行情况，确保正常。
4. 验收- 检查设备、线路等，确保符合要求。
- 进行功能测试，确保设备运行正常。
室外箱变施工安全技术交底模板
一、交底目的为确保室外箱变施工过程中的安全，防止事故发生，特制定本安全技术交底，对施工人员进行详细的安全技术交底。
二、交底对象室外箱变施工全体人员三、交底内容1. 施工前的准备工作（1）熟悉施工现场情况，了解周边环境，掌握地下管线、建筑物等情况。
（2）施工人员必须穿戴好个人防护用品，如安全帽、工作服、手套、防护眼镜等。
（3）施工前对施工人员进行安全教育和技术培训，确保施工人员掌握安全操作规程。
2. 施工过程中的安全措施（1）施工前应检查施工现场的电源、照明、通风、消防等设施是否完善，确保满足施工要求。
（2）施工过程中，禁止施工人员擅自改变施工方案，必须按照施工图纸和施工方案进行施工。
（3）施工过程中，应保持施工现场整洁，避免杂物堆积，确保通道畅通。
（4）施工人员应遵守操作规程，不得违规操作，确保施工安全。
3. 施工现场安全防护措施（1）施工现场设置明显的警示标志，提醒施工人员注意安全。
（2）施工区域设置安全围栏，禁止无关人员进入施工区域。
（3）施工现场设置安全通道，确保施工人员安全通行。
（4）施工现场设置应急疏散通道，确保在紧急情况下能够迅速疏散。
4. 施工用电安全（1）施工用电必须符合国家相关标准，严禁使用不合格的电气设备。
（2）施工现场临时用电线路应采用绝缘电缆，并设置保护接地。
（3）施工现场临时用电设备应定期检查、维护，确保设备正常运行。
（4）施工人员应掌握用电安全知识，严禁非专业人员操作电气设备。
5. 高处作业安全（1）高处作业人员必须佩戴安全带，并做好安全防护措施。
（2）高处作业时，必须遵守高处作业操作规程，确保作业安全。
（3）高处作业区域应设置安全防护网，防止物体坠落。
6. 施工车辆及材料运输安全（1）施工车辆应遵守交通规则，确保行车安全。
（2）施工材料运输过程中，应采取有效措施，防止材料倾倒、坠落。
（3）施工车辆及材料运输路线应避开施工现场，避免影响施工。
四、交底要求1. 施工人员必须认真阅读本安全技术交底，并按照要求执行。
风机及箱变基础技术交底
风机、箱变基础施工技术/安全交底[2007年4月18日]一、风机基础概述1、±0.000m为风力发电机所在位置的自然地坪。
基础方向根据主风向确定。
2、本工程所使用的60台风机为浙江运达风力发电工程有限公司生产。
3、风机中心孔位点的标高及定位见风能专业的风机布置图。
4、基础一步直径15.2m，高度2m；二步直径5m，高度1.1m；基础出自然地坪300mm，基础深度-3.1m；垫层100mm，直径15.4m。
基础周围自然地坪用20mm 厚水泥砂浆硬化，尺寸为基础边外扩1500mm。
5、地基持力层为粉砂、粉质粘土层，地基承载力特征值fak=250KPa，基地开挖后组织建设单位、监理单位、设计单位验槽，合格后方可进行下道工序。
6、材料：钢筋HRB400，复检合格；砂、碎石、水泥，复检合格后上报监理审批使用。
基础混凝土：C35，垫层C15，混凝土保护层厚度50mm；每个基础浇筑时，C35留设3组标养试块，1组同条件试块，1组600度天试块。
垫层C15留设1组标养试块。
7、基坑回填要求素土回填，分层夯实300mm夯一次，压实系数不小于0.95。
每300mm夯实后取用环刀取两个点，送试验室，每个基础取点22个。
8、要求做好材料跟踪台帐及质量检验评定表，及时报送监理审批。
每道工序转序时提前24小时通知监理检验。
9、本基础为大体积混凝土，施工时严格按《混凝土结构工程施工质量验收规范》实施。
10、镀锌钢条型号-30*3.5，布置在基础垫层上300mm处，分外接地环和内接地环，用三根接地条平均三个方向从内接地环向基础外引出，引出基础外 1.5m，与长200的镀锌钢条焊接，内接地环向上引出3根与基础法兰连接。
基础接地镀锌钢条和基础法兰连接处，焊接前先局部清理，待焊接后再涂漆，并将多余连铁切除。
预埋PVC波纹管5根直径150mm，一端伸出基础环，另端从一步基础外1m。
浇筑砼时注意保护PVC波纹管，采取可靠措施固定。
箱变基础施工技术交底
箱变基础施工技术交底一、概述箱变是通过设置外壳来保护变电设备免受恶劣环境影响的一种装置。
其基本结构由箱体、变压器、配电设备、控制设备和仪表设备等组成。
箱变的施工涉及到多个领域的知识，需要在施工前进行技术交底，才能保证施工的质量和效率。
本文将详细介绍箱变基础施工技术交底的内容。
二、施工前的准备工作1. 安全措施在进行任何施工前必须进行安全措施的设置，避免施工过程中人员伤害和设备损坏。
具体措施包括：•制定安全管理制度和操作规程；•建立安全教育和监督制度；•设置防护措施和告诫标志；•对施工人员进行安全教育和培训；•指定专人负责安全措施执行。
2. 施工材料准备在开始施工前，应准备好所需的所有施工材料，包括箱变、电缆、接线端子、螺栓、螺母、垫片和工具等。
对所有材料进行检查和确认，保证材料的质量和数量都符合施工要求。
3. 施工计划制定在进行施工前，需要制定详细的施工计划。
施工计划应包括施工人员的职责分工、施工工序的安排、施工时间和施工方法等。
三、施工流程1. 箱体安装箱变安装前需要先进行箱体的安装。
箱体应根据设计规定的位置进行安装，并按照上下限标准进行调节。
2. 变压器的安装在进行变压器的安装前，应先对所有附件进行检查，并确认其质量和数量符合要求。
变压器的安装应按设计规定的位置进行，并按照正确的安装顺序进行。
3. 配电设备的安装配电设备包括隔离开关、断路器、熔断器和电流互感器等。
在进行配电设备的安装前，应对设备进行检查和确认。
设备的安装应按照正确的安装顺序进行，并按照设计要求安装接线端子和连接电缆。
4. 控制设备和仪表设备的安装控制设备包括控制柜、相序保护器和继电器等。
在进行控制设备和仪表设备的安装前，应先对设备进行检查和确认。
设备的安装应按照正确的安装顺序进行，并按照设计要求进行接线。
5. 电缆敷设和接线在进行电缆敷设和接线前，需要先对电缆进行检查和确认。
根据设计要求进行电缆的敷设和连接，安装电缆夹，加固电缆护套，保证接头的连接牢固可靠。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
合肥铁路枢纽南环线电力工程
技术交底书
（10/0.4kV箱式变电站基础）
编制: _______________
审核: _______________
批准：______________
中铁四局集团合肥铁路枢纽南环线工程项目经理部七分部
二◦一三年九月日
技术交底书
施工单位：中铁四局集团合肥铁路枢纽南环线工程项目经理部七分部编号
七、预埋件及接地
1. 基础上部设有预制板，具体选型参照图纸图集 02J331。
2. 预埋件采用 ①8圆钢及10号槽钢，预埋槽钢应保证水平，直线误差每米 <1mm 全长 <2mm 具体预埋件尺寸见设计图纸。
3. 箱式变电站的接地装置敷设以水平接地体为主的人工接地网，接地网沿箱变基础四 周布置，箱变接地网与附近建筑接地网连接。
4. 接地装置采用水平接地体和垂直接
地体，水平接地体使用
40X 4扁铁，垂直接地体 采用 50X 5，L=2500mn 角钢。
5. 接地体顶面埋设深度应符合设计规定，不应
小于
600mm 角钢与接地体应垂直配置， 焊接部位应作防腐处理。
6. 接地网接地电阻不大于4欧姆，应以现场实测为准。
7. 接地配电装置安装完毕后，要在晴朗的天气，地面的湿度达到规范规定的时候，方 可进行接地电阻的测试。
如果有接地电阻值不符合规定的接地配电装置，就要按规定 增加相应的接地极
和接地母线，直到接地电阻值符合设计要求。
附件：
1. 电力箱式变电站基础施工图
2. 电力箱式变电站接地装置图
接 受 人 签 字 工程名称
（单位、分部、分
合肥铁路枢纽南环线工程电力工程
变配电所
交底 日期
技 术
交 底 的
主 要
内 容。
