XSTEEL快捷键设定及注册表保存教程
Xsteel快捷键设定及注册表保存教程
自己用着方便，也希望介绍给需要的人。
仅此而已。
希望大家有好东西也多多分享。
一、定义快捷键
菜单窗口/工具栏/自定义，弹出下面的窗口
以定义复制-平移命令为例，如下图：选中“复制-平移”命令，在快捷方式栏填上你自己定义的快捷键，第一个选项可以空，可以选Alt，也可以选Ctrl，后面的选项按自己习惯填个字母。
然后继续定义其他快捷命令。
完毕后点“关闭”，关闭此对话窗口。
快捷键定义完毕，有些版本要重启软件，有些不需要重启。
二、导出快捷键注册表文件
开始》运行》regedit命令打开注册表，找到
HKEY_CURRENT_USER\Software\Tekla\Structures\13.1\Actions 选中Actions，点右键，选中“导出”
在上图对话窗口中，文件名位置，任意填一个你自己喜欢的名字，保存，找到刚才保存的文件，就是我们要的注册表文件了。
以后不管在那个电脑上，只要双击刚才的保存的那个文件，你自己设定的快捷方式就自动填好了。
不过如果是临时用别人的电脑，最好能够把别人的快捷方式先保存一下，用完后再给别人恢复。
/wanghongtao0303。

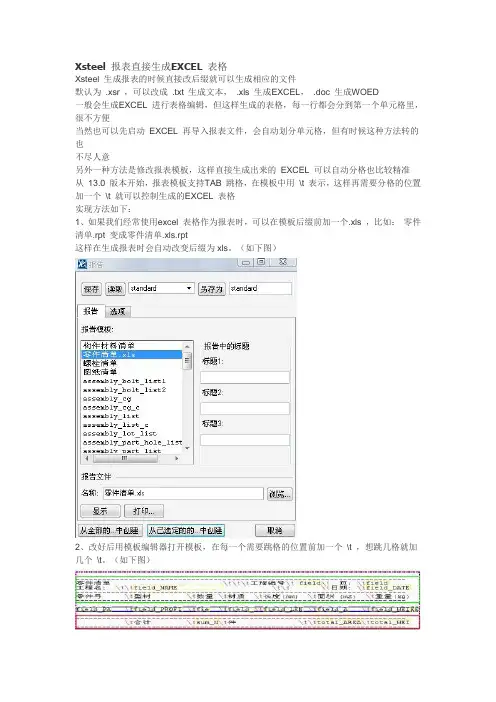

steel报表直接生成EXCL
Xsteel 报表直接生成EXCEL 表格Xsteel 生成报表的时候直接改后缀就可以生成相应的文件默认为.xsr ，可以改成.txt 生成文本，.xls 生成EXCEL，.doc 生成WOED一般会生成EXCEL 进行表格编辑，但这样生成的表格，每一行都会分到第一个单元格里，很不方便当然也可以先启动EXCEL 再导入报表文件，会自动划分单元格，但有时候这种方法转的也不尽人意另外一种方法是修改报表模板，这样直接生成出来的EXCEL 可以自动分格也比较精准从13.0 版本开始，报表模板支持TAB 跳格，在模板中用\t 表示，这样再需要分格的位置加一个\t 就可以控制生成的EXCEL 表格实现方法如下：1、如果我们经常使用excel 表格作为报表时，可以在模板后缀前加一个.xls ，比如：零件清单.rpt 变成零件清单.xls.rpt这样在生成报表时会自动改变后缀为xls。
（如下图）2、改好后用模板编辑器打开模板，在每一个需要跳格的位置前加一个\t ，想跳几格就加几个\t。
（如下图）3、都改好了之后就可以设置选项和路径生成excel 表格了。
（如下图）生成后直接弹出的表格就很清楚了。
（如下图）还有，如果xsteel 版本不高“ \t ”也可以用“，”代替，但模板文件的后缀不能用xls 了，要用csv改后变成，零件清单.csv.rpt，这个文件的默认打开方式也是excel。
另外更老的2.2 模板编辑器要用“；”表示，也要存成csv 文件。
这只是自己的一点见解，如有问题欢迎交流QQ：10267170模板附件参见/bbs/read.php?tid=1452编写：COCOXsteel 快捷键设定及注册表保存教程自己用着方便，也希望介绍给需要的人。
仅此而已。
希望大家有好东西也多多分享。
一、定义快捷键菜单窗口/工具栏/自定义，弹出下面的窗口以定义复制-平移命令为例，如下图：选中“复制-平移”命令，在快捷方式栏填上你自己定义的快捷键，第一个选项可以空，可以选Alt，也可以选Ctrl，后面的选项按自己习惯填个字母。

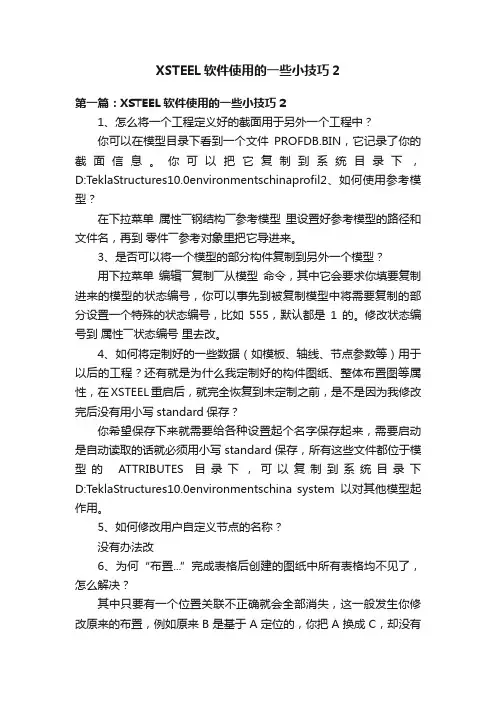

XSTEEL软件使用的一些小技巧2
XSTEEL软件使用的一些小技巧2第一篇：XSTEEL软件使用的一些小技巧21、怎么将一个工程定义好的截面用于另外一个工程中？你可以在模型目录下看到一个文件PROFDB.BIN，它记录了你的截面信息。
你可以把它复制到系统目录下，D:TeklaStructures10.0environmentschinaprofil2、如何使用参考模型？在下拉菜单属性――钢结构――参考模型里设置好参考模型的路径和文件名，再到零件――参考对象里把它导进来。
3、是否可以将一个模型的部分构件复制到另外一个模型？用下拉菜单编辑――复制――从模型命令，其中它会要求你填要复制进来的模型的状态编号，你可以事先到被复制模型中将需要复制的部分设置一个特殊的状态编号，比如555，默认都是1的。
修改状态编号到属性――状态编号里去改。
4、如何将定制好的一些数据（如模板、轴线、节点参数等）用于以后的工程？还有就是为什么我定制好的构件图纸、整体布置图等属性，在XSTEEL重启后，就完全恢复到未定制之前，是不是因为我修改完后没有用小写standard保存？你希望保存下来就需要给各种设置起个名字保存起来，需要启动是自动读取的话就必须用小写standard保存，所有这些文件都位于模型的ATTRIBUTES目录下，可以复制到系统目录下D:TeklaStructures10.0environmentschina system以对其他模型起作用。
5、如何修改用户自定义节点的名称？没有办法改6、为何“布置...”完成表格后创建的图纸中所有表格均不见了，怎么解决？其中只要有一个位置关联不正确就会全部消失，这一般发生你修改原来的布置，例如原来B是基于A定位的，你把A换成C，却没有更新B的定位，就会发生什么都看不见的情况。
7、怎么将已存在的一个节点中的零件与其它构件连接定制参数化节点？在定制自定义节点时单选这个零件就可以，不过应该先把节点炸掉8、图纸创建完后所有视图都跑图框外了，挪好之后，右键“重置视图”其又恢复原状，是否可以将其固定不动？还有就是能否控制其在图框之内？所有的都跑到外面可能是因为你的整个图框本身是一个模板，XSTEEL的图纸内容默认是不可以放在模板内部的，你需要去布置里将图框模板的“透明”选项打开。
solidworks快捷键及Ctrl、Alt、Shift和Tab的使用技巧
s o l i d w o r k s快捷键旋转模型：水平或竖直：方向键；水平或竖直90度：Shift+方向键；顺时针或逆时针：Alt+左或右方向键平移模型：Ctrl+方向键放大：Z缩小：z在PropertyManager或对话框中访问在线帮助：F1在FeatureManager设计树中重新命名一项目（对大部分项目适用）：F2展开或折叠FeatureManager设计树：c重建模型：Ctrl+B强使重建模型及重建其所有特征：Ctrl+Q重绘屏幕：Ctrl+R在打开的SolidWorks文件之间循环：Ctrl+Tab直线到圆弧/圆弧到直线（草图绘制模式）：a撤消：Ctrl+z剪切：Ctrl+x粘贴：Ctrl+v删除：Delete下一窗口：Ctrl+F6 关闭窗口：Ctrl+F4 后视CTRL2重建模型CTRLB底视CTRL6 RedrawCTRLR复制CTRLC新建Ctrl+N打开Ctrl+O关闭Ctrl+W保存Ctrl+S打印Ctrl+P浏览最近文档R撤销Ctrl+Z恢复Ctrl+Y重复上一命令Enter复制Ctrl+C粘贴Ctrl+V删除Delete重建模型Ctrl+B重画Ctrl+R视图定向SpaceBar整屏显示全图F快速捕捉F3全屏F11旋转零件或装配体–使用鼠标中间按键来拖动。
缩放所有类型的文件-按住Shift键并使用鼠标中间按键来拖动。
另外常用：撤消Ctrl+Z，重做Ctrl+Y(即反撤销，不是在每个情况下都可以，自己试一试)剪切Ctrl+X删除Delete加选Ctrl+单击（重复单击即可减选，Shift＋单击也可以加选，但不能减选！）串选随时右键...可看到选择中点同串选复制Ctrl+V，或按住Ctrl移动草图实体！不得不说的几个Solidworks快捷键：Ctrl、Alt、Shift和Tab。
在windows系统中Ctrl、Alt、Shift和Tab是很常用的重要性的功能键，在solidwoks中也是如此。
XSTEEL图纸操作手册
XSTEEL图纸操作手册一、出图前准备工作1、图纸中背景颜色的设置：软件系统默认的图纸背景颜色是白色，如果要把图纸背景颜色改为黑色，可对系统文件中（系统文件和系统文件夹是指TeklaStructures文件夹内的版本文件夹,下同）china_env.bat文件进行修改，在文件中添加“SETXS_BLACK_DRAWING_BACKGROUND=TRUE”这一句语句。
（引号不用写入，下同）2、在系统文件中legend_text.fields文件中添加“XMM CHARACTER LEFT 15”这一句语句。
3、在系统文件中objects.inp文件中/* Project attributes */行内容中添加attribute("XMMC", "项目名称", string, "%s", no, none, "0.0", "0.0") {value("", 0)}4、把模板文件“材料清单.rpt”、“构件发货清单.rpt”、“螺栓材料清单.rpt”、“螺栓发货清单.rpt”、“制作清单.rpt”、“版本.tpl”、“布置图构件表.tpl”、“构件位置.tpl”、“杭萧钢构布置图图名.tpl”、“杭萧钢构构件表.tpl”、“杭萧钢构螺栓表.tpl”、“杭萧钢构栓钉表.tpl”、“杭萧钢构图名.tpl”、“图名2.tpl”放入系统文件夹内的system文件夹内。
5、把布局文件“杭萧布置图.lay”、“杭萧多构件图.lay”、“杭萧钢构梁图.lay”、“杭萧钢构柱图.lay”放入模型文件夹中的attributes文件夹中。
6、启动XSTEEL程序，点击工具栏里的绘图按钮，打开绘图页面。
点击边框按钮，按下图内容设置，然后点应用和确认。
（注意：第6条必须在设置完后，在设置里运行保存默认值。
）7、点击属性菜单下的工程项目，填写以下内容。
solidworks快捷键及Ctrl、Alt、Shift和Tab的使用技巧
solidworks快捷键及Ctrl、Alt、Shift和Tab的使用技巧solidworks快捷键旋转模型：水平或竖直：方向键；水平或竖直90度：Shift+方向键；顺时针或逆时针：Alt+左或右方向键平移模型：Ctrl+方向键放大：Z缩小：z整屏显示全图：f上一视图：Ctrl+Shift+Z视图定向菜单：空格键前视：Ctrl+1后视：Ctrl+2左视：Ctrl+3右视：Ctrl+4上视：Ctrl+5下视：Ctrl+6等轴测：Ctrl+7正视于：Ctrl+8过滤边线：e过滤顶点：v过滤面：x切换选择过滤器工具栏：F5切换选择过滤器（开/关）：F6新建文件：Ctrl+N打开文件：Ctrl+O关闭当前窗口：Ctrl+W从零件制作工程图：Ctrl+D从零件制作装配体：Ctrl+A保存：Ctrl+S打印：Ctrl+P重复上一命令：Enter在PropertyManager 或对话框中访问在线帮助：F1在FeatureManager 设计树中重新命名一项目（对大部分项目适用）：F2展开或折叠FeatureManager设计树：c重建模型：Ctrl+B强使重建模型及重建其所有特征：Ctrl+Q重绘屏幕：Ctrl+R在打开的SolidWorks 文件之间循环：Ctrl+Tab 直线到圆弧/圆弧到直线（草图绘制模式）：a撤消：Ctrl+z剪切：Ctrl+x复制：Ctrl+c粘贴：Ctrl+v删除：Delete下一窗口：Ctrl+F6关闭窗口：Ctrl+F4后视CTRL 2重建模型CTRL B底视CTRL 6Redraw CTRL R复制CTRL C右视CTRL 4剪切CTRL X保存CTRL S删除Delete选择边EForced Rebuild CTRL Q选择面X前视CTRL 1选择顶视V帮助Shift F1/F1打开/关闭选择过滤器F5 (Toolbar) 左视CTRL 3切换选择过滤器F6顶视CTRL 5新建CTRL NUndo CTRL Z打开CTRL O视图对话框SpaceBar粘贴CTRL V放大Shift Z前一视图CTRL Shift Z缩小Z打印CTRL P缩放到屏幕F上下二等角轴测CTRL 7新建Ctrl+N 打开Ctrl+O 关闭Ctrl+W 保存Ctrl+S 打印Ctrl+P 浏览最近文档R撤销Ctrl+Z 恢复Ctrl+Y 重复上一命令Enter剪切Ctrl+X复制Ctrl+C粘贴Ctrl+V删除Delete重建模型Ctrl+B重画Ctrl+R视图定向SpaceBar 整屏显示全图 F快速捕捉F3全屏F11特征管理员区域F9工具栏F10任务窗格Ctrl+F1 直线L直线圆弧切换 A扩展折叠数 C折叠所有项目Shift+C过滤边线 E查找替换Ctrl+F下一边线NForce Regen Ctrl+Q 快捷栏S过滤顶点V切换选择过滤器工具栏F5切换选择过滤器F6拼写检验程序F7过滤面X接受边线Y缩小Z放大Shift+Z上一视图Ctrl+Shift+Z滚轮的快捷键：如果使用三键鼠标，您可以动态使用以下查看命令：平移- 按住Ctrl 键并使用鼠标中间按键来拖动。
Xsteel快捷键设定及注册表保存
Xsteel快捷键设定及注册表保存教程
自己用着方便，也希望介绍给需要的人。
仅此而已。
希望大家有好东西也多多分享。
一、定义快捷键
菜单窗口/工具栏/自定义，弹出下面的窗口
以定义复制-平移命令为例，如下图：选中“复制-平移”命令，在快捷方式栏填上你自己定义的快捷键，第一个选项可以空，可以选Alt，也可以选Ctrl，后面的选项按自己习惯填个字母。
然后继续定义其他快捷命令。
完毕后点“关闭”，关闭此对话窗口。
快捷键定义完毕，有些版本要重启软件，有些不需要重启。
二、导出快捷键注册表文件
开始》运行》regedit命令打开注册表，找到
HKEY_CURRENT_USER\Software\Tekla\Structures\13.1\Actions 选中Actions，点右键，选中“导出”
在上图对话窗口中，文件名位置，任意填一个你自己喜欢的名字，保存，找到刚才保存的文件，就是我们要的注册表文件了。
以后不管在那个电脑上，只要双击刚才的保存的那个文件，你自己设定的快捷方式就自动填好了。
不过如果是临时用别人的电脑，最好能够把别人的快捷方式先保存一下，用完后再给别人恢复。
XSTEEL快捷键
三、窗口
1、放大（激活窗口） page up
2、恢复以前视图（激活窗口） end
3、恢复原始尺寸 home
4、截屏—对话框 f10
5、截屏—含边界 f11
6、截屏—无边界 f12
7、截屏—主构件 f9
8、连续旋转 shift+7
再确定，“出现确定要继续吗？"，点是就OK了。
1、 尺寸线放置 alt+w
2、 放置图纸视图 alt+s
3、 复制—线性 ctrl+c
4、 删除尺寸点 q
5、 设置尺寸零点 a
6、 删除选定的图纸 x
7、 显示选定的图纸目标对话框 alt+enter
8、 移动对象 ctrl+m
二、视图
1、创建基本视图shift+c
2、创建零件顶视图 shift+w
3、创建零件前视图 shift+q
4、打开视图清单 ctrl+i
5、线框 ctrl+1
6、阴影线框 ctrl+2
7、隐藏线 ctrl+3
8、用两点创建视图 alt+c
"ACCELERATOR"="Ctrl-W"
[HKEY_CURRENT_USER\Software\Tekla\Structures\17.0\Actions\AnalysisResetParts]
"ACCELERATOR"="Alt-V"
[HKEY_CURRENT_USER\Software\Tekla\Structures\17.0\Actions\AngleMeasure]
solidworks快捷键及Ctrl、Alt、Shift和Tab的使用技巧
s o l i d w o r k s快捷键旋转模型：水平或竖直：方向键；水平或竖直90度：Shift+方向键；顺时针或逆时针：Alt+左或右方向键平移模型：Ctrl+方向键放大：Z缩小：z在PropertyManager或对话框中访问在线帮助：F1在FeatureManager设计树中重新命名一项目（对大部分项目适用）：F2展开或折叠FeatureManager设计树：c重建模型：Ctrl+B强使重建模型及重建其所有特征：Ctrl+Q重绘屏幕：Ctrl+R在打开的SolidWorks文件之间循环：Ctrl+Tab直线到圆弧/圆弧到直线（草图绘制模式）：a撤消：Ctrl+z剪切：Ctrl+x粘贴：Ctrl+v删除：Delete下一窗口：Ctrl+F6 关闭窗口：Ctrl+F4 后视CTRL2重建模型CTRLB底视CTRL6 RedrawCTRLR复制CTRLC新建Ctrl+N打开Ctrl+O关闭Ctrl+W保存Ctrl+S打印Ctrl+P浏览最近文档R撤销Ctrl+Z恢复Ctrl+Y重复上一命令Enter复制Ctrl+C粘贴Ctrl+V删除Delete重建模型Ctrl+B重画Ctrl+R视图定向SpaceBar整屏显示全图F快速捕捉F3全屏F11旋转零件或装配体–使用鼠标中间按键来拖动。
缩放所有类型的文件-按住Shift键并使用鼠标中间按键来拖动。
另外常用：撤消Ctrl+Z，重做Ctrl+Y(即反撤销，不是在每个情况下都可以，自己试一试)剪切Ctrl+X删除Delete加选Ctrl+单击（重复单击即可减选，Shift＋单击也可以加选，但不能减选！）串选随时右键...可看到选择中点同串选复制Ctrl+V，或按住Ctrl移动草图实体！不得不说的几个Solidworks快捷键：Ctrl、Alt、Shift和Tab。
在windows系统中Ctrl、Alt、Shift和Tab是很常用的重要性的功能键，在solidwoks中也是如此。
Myeclipse快捷键
Myeclipse快捷键经常用到的Eclipse快捷键存盘 Ctrl+s(肯定知道)注释代码 Ctrl+/取消注释 Ctrl+\(Eclipse3已经都合并到Ctrl+/了)代码辅助 Alt+/运行程序 Shift+Alt+X+J编辑窗口的大小切换 Ctrl+M快速修复 Ctrl+1代码格式化 Ctrl+Shift+f整理导入 Ctrl+Shift+o切换窗口 Ctrl+f6<可改为ctrl+tab方便>ctrl+shift+M 导入未引用的包ctrl+w 关闭单个窗口F3 跳转到类、变量的声明F11 运行上次程序Ctrl + F11 调试上次程序Alt + 回下一个编辑点ctrl+shift+T 查找工程中的类最经典的快捷键Ctrl+1 快速修复(最经典的快捷键,就不用多说了)Ctrl+D: 删除当前行Ctrl+Alt+↓ 复制当前行到下一行(复制增加)Ctrl+Alt+↑ 复制当前行到上一行(复制增加)Alt+↓ 当前行和下面一行交互位置(特别实用,可以省去先剪切,再粘贴了)Alt+↑ 当前行和上面一行交互位置(同上)Alt+← 前一个编辑的页面A lt+→ 下一个编辑的页面(当然是针对上面那条来说了)Alt+Enter 显示当前选择资源(工程,or 文件 or文件)的属性Shift+Enter 在当前行的下一行插入空行(这时鼠标可以在当前行的任一位置,不一定是最后) Shift+Ctrl+Enter 在当前行插入空行(原理同上条)Ctrl+Q 定位到最后编辑的地方Ctrl+L 定位在某行 (对于程序超过100的人就有福音了)Ctrl+M 最大化当前的Edit或View (再按则反之)Ctrl+/ 注释当前行,再按则取消注释Ctrl+O 快速显示 OutLineCtrl+T 快速显示当前类的继承结构Ctrl+W 关闭当前EditerCtrl+K 参照选中的Word快速定位到下一个Ctrl+E 快速显示当前Editer的下拉列表(如果当前页面没有显示的用黑体表示)Ctrl+/(小键盘) 折叠当前类中的所有代码Ctrl+×(小键盘) 展开当前类中的所有代码Ctrl+Space 代码助手完成一些代码的插入(但一般和输入法有冲突,可以修改输入法的热键,也可以暂用Alt+/来代替)Ctrl+Shift+E 显示管理当前打开的所有的View的管理器(可以选择关闭,激活等操作)Ctrl+J 正向增量查找(按下Ctrl+J后,你所输入的每个字母编辑器都提供快速匹配定位到某个单词,如果没有,则在stutes line中显示没有找到了,查一个单词时,特别实用,这个功能Idea 两年前就有了)Ctrl+Shift+J 反向增量查找(和上条相同,只不过是从后往前查)Ctrl+Shift+F4 关闭所有打开的EditerCtrl+Shift+X 把当前选中的文本全部变为小写Ctrl+Shift+Y 把当前选中的文本全部变为小写Ctrl+Shift+F 格式化当前代码Ctrl+Shift+P 定位到对于的匹配符(譬如{}) (从前面定位后面时,光标要在匹配符里面,后面到前面,则反之)下面的快捷键是重构里面常用的,本人就自己喜欢且常用的整理一下(注:一般重构的快捷键都是Alt+Shift开头的了)Alt+Shift+R 重命名 (是我自己最爱用的一个了,尤其是变量和类的Rename,比手工方法能节省很多劳动力)Alt+Shift+M 抽取方法 (这是重构里面最常用的方法之一了,尤其是对一大堆泥团代码有用) Alt+Shift+C 修改函数结构(比较实用,有N个函数调用了这个方法,修改一次搞定)Alt+Shift+L 抽取本地变量( 可以直接把一些魔法数字和字符串抽取成一个变量,尤其是多处调用的时候)Alt+Shift+F 把Class中的local变量变为field变量 (比较实用的功能)Alt+Shift+I 合并变量(可能这样说有点不妥Inline)Alt+Shift+V 移动函数和变量(不怎么常用)Alt+Shift+Z 重构的后悔药(Undo)Alt+左箭头,右箭头以在编辑窗口切换标签Alt+上下箭头, 以自动选择鼠标所在行,并将其上下移动Ctrl+f6 可以弹出菜单,上面列出可以切换的编辑窗口,这样不用鼠标也可切换Ctrl+f7 可以在视图之间切换 ,如编辑视图,输出视图,工程视图Ctrl+f8 可以在不同的观察视图中切换,就是在java视图,调试视图,等之间切换Ctrl+m 可以在最大化当前窗口和还原当前窗口之间切换Ctrl+e 弹出输入窗口,可以输入你想要编辑的代码窗口,和Ctrl+f6的功能相同,只不过一个是选择的方式,一个是输入的方式,切换窗口Ctrl+T 可以直接显示光标所在内容的类图,可以直接输入,并跳到输入内容部分按住Ctrl键，然后鼠标指向变量名，方法名，类名在源代码中快速跳转Ctrl + F11 快速执行程序Ctrl+Shift+F 程序代码自动排版Ctrl+Shift+O 自动加入引用。
XSTEEL教程
在学习Xsteel时:1.思维方式不能停留在CAD上,CAD的命令比较简单直观,一个命令只能作一件事,你只能忠实的执行它.而Xsteel是一个人机对话的过程,在整个建模和出图的过程中,你都必须为事先预定的目标和效果而考虑怎样对付和设定"对话框".2.在CAD中,编号也是自由的,你想怎么编就怎么编,但随机错误也大.在Xsteel中编号是一个有系统的工程,它绝对不会发生错误!3.在学习Xsteel的初期阶段,往往碰到困难就想回到CAD中解决,总是恋恋不忘CAD,有一种学不下去的感觉,影响学习Xsteel的兴趣及进程.4.Xsteel软件它是一个系统化软件,自己必需事先有一定的整体安排,比如构件和零件的编号,图面的排版,尺寸如何标注!标签是用本公司还是客户的,构件和零件如何表达更合理等.要做模板,要修改环境文件及变量等,这些都要事先设置好.看起来很繁琐但事后就轻松了.5.不必在节点上花费很大的精力研究它,它的节点适合国外的标准作法,只有十几个节点可直接用于中国的情况.在我国节点设计的连接方式没有规程,因此同一个办公室的同一个设计组同一个工程同一类连接杆件,就可设计出不一样的节点,他们想怎么做都可以! 因此当你需要用那个节点时再去研究它,即学即用,学起来快,记的又牢,节省不少时间!6.任何一种软件都不是万能的,软件的使用只是学习的问题,但在结构软件中,要想真正掌握好恐怕还需要其它相关知识和空间想象力.因为图纸质量的优劣代表制图人员素质高低.7.扬长避短,Xsteel软件擅长作框架结构,厂房结构,通廊,桁架等结构,特别擅长做多高层结构,对弧形结构做起来比较慢,对空中任意结构几乎不便解决.因此根据工程项目具体情况不要强求在Xsteel中建模出图.8.图纸必须跟着模型走,当有修改时图纸会自动更新,但可以在CAD 中标注焊缝和重新排版图面.有的人习惯在CAD中修改图纸,这样多次修改后,图纸和模型就不相符了,对以后的统计报告真实性大打折扣.9.大家都希望相同的构件编号相同,这样可减少出图量.但在建模的过程中由于手法的不同(特别几个人在多用户模式下)可能同一个构件编出的号不相同.比如一块板就有多种作法:a用梁生成,b用柱生成,c 用多边形生成,d用镜像或复制生成,e用节点生成等.它们的属性都不相同,如果相同构件中分别有它们存在,构件编号就不可能相同,因此大家应统一标准.10.Xsteel软件自动尺寸标注很难达到理想要求,因此"尺寸"和"尺寸标注"的内涵一定要掌握熟练才能运用自如.建议构件只标注主体尺寸及次构件注标定位尺寸(螺栓孔定位到主构件),零件的尺寸标注已非常标准,这样自动标注的尺寸基本不用修该就可出图.Xsteel14.1 版本工程属性可以自定义调出！本例所选用的门式刚架为[《03G102》中国建筑标准设计研究院出版]第一个实例打开的程式为“TEKLA STRUCTURES CHS CHINA”单用户模式，对于多用户模式仅在项目比较大，需要多人协调建模和出图时才会用上打开之后面版上许多命令均为灰色，点击无反应，这是因为我们还没有建立一个模型，下面我们来新建一个模型，[文件：新建……]，弹出对话框，在红框处写入你的工程名字，例如：门刚。
