格力空调故障显示代码大全
格力空调故障代码大全
格力空调故障代码大全格力空调作为国内著名的空调品牌，拥有着广泛的用户群体。
然而，使用过程中难免会遇到一些故障问题。
为了帮助用户更好地了解和维修格力空调，我们收集整理了一份格力空调故障代码大全，旨在为用户提供一份参考，以便更好地解决空调故障问题。
1. E0 故障码•故障描述：通讯故障•处理方法：检查通讯线是否连接正常，排除通讯线松动或线路断开的问题。
2. E1 故障码•故障描述：室温传感器故障•处理方法：检查室温传感器是否损坏，更换或修复室温传感器。
3. E2 故障码•故障描述：回风温度传感器故障•处理方法：检查回风温度传感器是否损坏，更换或修复回风温度传感器。
4. E3 故障码•故障描述：冷凝器高压保护•处理方法：检查空调系统的冷却效果，确保冷凝器清洁无阻。
5. E4 故障码•故障描述：机组温度过高保护•处理方法：检查空调机组是否堵塞，清理堵塞物，确保空气流通。
6. E5 故障码•故障描述：定速风机电流过大•处理方法：检查空调机组定速风机是否正常运转，如果异常，则需要维修或更换定速风机。
7. E6 故障码•故障描述：环境温度传感器故障•处理方法：检查环境温度传感器是否损坏，更换或修复环境温度传感器。
8. E7 故障码•故障描述：机组通讯故障•处理方法：检查机组通讯线是否连接正常，排除通讯线松动或线路断开的问题。
9. E9 故障码•故障描述：内外机通讯故障•处理方法：检查内外机通讯线是否连接正常，排除通讯线松动或线路断开的问题。
10. F0 故障码•故障描述：电热带开关故障•处理方法：检查电热带开关是否正常工作，如果损坏，则需要更换或修复。
11. F1 故障码•故障描述：室内机温度传感器故障•处理方法：检查室内机温度传感器是否损坏，更换或修复室内机温度传感器。
12. F2 故障码•故障描述：室外机温度传感器故障•处理方法：检查室外机温度传感器是否损坏，更换或修复室外机温度传感器。
13. F3 故障码•故障描述：压缩机过载保护•处理方法：检查空调系统的工作负荷是否过大，确保正常运行。
格力空调故障代码大全

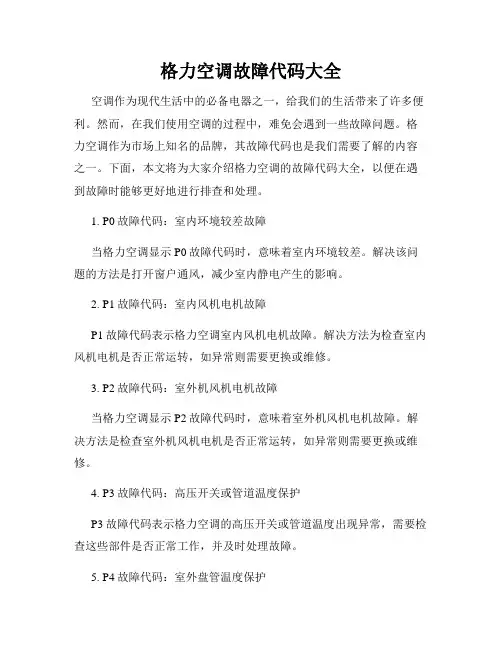

格力空调故障代码大全空调作为现代生活中的必备电器之一，给我们的生活带来了许多便利。
然而，在我们使用空调的过程中，难免会遇到一些故障问题。
格力空调作为市场上知名的品牌，其故障代码也是我们需要了解的内容之一。
下面，本文将为大家介绍格力空调的故障代码大全，以便在遇到故障时能够更好地进行排查和处理。
1. P0故障代码：室内环境较差故障当格力空调显示P0故障代码时，意味着室内环境较差。
解决该问题的方法是打开窗户通风，减少室内静电产生的影响。
2. P1故障代码：室内风机电机故障P1故障代码表示格力空调室内风机电机故障。
解决方法为检查室内风机电机是否正常运转，如异常则需要更换或维修。
3. P2故障代码：室外机风机电机故障当格力空调显示P2故障代码时，意味着室外机风机电机故障。
解决方法是检查室外机风机电机是否正常运转，如异常则需要更换或维修。
4. P3故障代码：高压开关或管道温度保护P3故障代码表示格力空调的高压开关或管道温度出现异常，需要检查这些部件是否正常工作，并及时处理故障。
5. P4故障代码：室外盘管温度保护当格力空调出现P4故障代码时，表示室外盘管温度过高。
解决方法是检查室外盘管是否存在堵塞，如果有需要清理，同时也可以检查室外风扇是否正常运转。
6. P5故障代码：室内外通信故障P5故障代码表示格力空调的室内外通信存在问题。
解决方法是检查室内外电缆连接是否良好，需要重新连接或更换电缆。
7. P6故障代码：室外主机变频器故障当格力空调显示P6故障代码时，表示室外主机的变频器故障。
解决方法是检查变频器是否正常运转，如有异常则需要维修或更换。
8. P7故障代码：压缩机电机故障P7故障代码表示格力空调压缩机电机故障。
解决方法是检查压缩机电机是否正常工作，如果异常则需要进行修理或更换。
9. P8故障代码：室内外机通信线路故障格力空调显示P8故障代码时，表示室内外机通信线路存在故障。
解决方法是检查通信线路是否连接良好，需要重新连接或更换。
格力空调故障代码大全

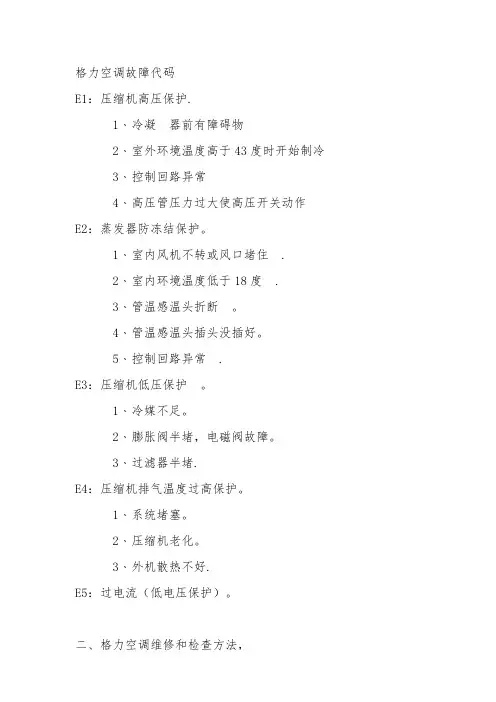

格力空调故障代码E1：压缩机高压保护.1﹑冷凝器前有障碍物2﹑室外环境温度高于43度时开始制冷3﹑控制回路异常4﹑高压管压力过大使高压开关动作E2：蒸发器防冻结保护。
1﹑室内风机不转或风口堵住.2﹑室内环境温度低于18度.3﹑管温感温头折断。
4﹑管温感温头插头没插好。
5﹑控制回路异常.E3：压缩机低压保护。
1﹑冷媒不足。
2﹑膨胀阀半堵，电磁阀故障。
3﹑过滤器半堵.E4：压缩机排气温度过高保护。
1﹑系统堵塞。
2﹑压缩机老化。
3﹑外机散热不好.E5：过电流（低电压保护）。
二、格力空调维修和检查方法，在制冷工况下冷量不足1.有冷风但室内不冷。
2。
房间太大或门窗打开，请关严门窗。
3.室内人太多或有热源，请清除热源。
4室外机安装位置不佳，散热不良，如日晒、通风不良等,请校正或重装。
5室内机位置不佳，冷气循环差，请校正或重装.e。
过滤网脏堵，请清洗。
6。
系统堵塞，检查毛细管、过滤器、两器等，请修复或更换。
7。
两器脏，请清洗。
进出风处障碍物,请清除.8。
制冷剂过多，请放出适量的制冷剂。
9。
系统混有空气，放氟，抽真空，重新灌注.10.室外温度太高。
11。
检查高低压是否正常,若低压偏高,则系统中可能会有空气，低压偏低，则可能制冷剂泄漏、系统缺氟.12。
若毛细管处结霜，可能是系统中混有水份，造成冰堵，也可能是脏堵。
13.压缩机本身效率低。
14.室外环境温度太高。
空调器能力有限，不能冷到所期望的舒适温度。
15.冷凝器结灰严重,通风不畅，散热效果差，造成空调器制冷量下降。
16.空调安装位置.室外机组受日晒；室内机组位置太高、太低、偏角,造成冷气循环不良。
17。
制冷循环系统堵塞。
毛细管或干燥过滤器堵塞后，流入蒸发器的液体制冷剂减少，制冷量下降.系统高压保护E1内侧防冻结保护E2系统低压保护E3压缩机排气保护E4低电压过流保护E5通讯故障E6模式冲突E7防高温保护E8防冷风保护E9整机交流电压下降降频E0无室内电机反馈H6故障电弧保护C1漏电保护C2接错线保护C3无地线C6跳帽故障保护C5室内环境感温包开，短路F1室内蒸发器感温包开，短路F2室外环境感温包开.短路F3室外冷凝器感温包开,短路F4室外排气感温包开，短路F5制冷过负荷降频F6电流过大降频F8排气过高降频F9化霜H1静电除尘保护H2压缩机过载保护H3系统异常H4模块保护H5同步失败H7水满保护H8电加热管故障H9制热防主高温降频H0管温过高降频FA防冻结降频FH滑动门故障FC二氧化碳检测故障FP二氧化碳浓度过高报警cd。
格力空调故障代码大全
3﹑管温感温头折断
4﹑管温感温头插头没插好
5﹑控制回路巽常
6﹑电容C7漏电
格力带低电压保护新款柜机代码：
E1 压缩机高压保护
E2 蒸发器防冻结保护
E3 压缩机低压保护
E3：压缩机低压保护，压缩机启动三分钟后开始检测低压开关信号，若连续3分钟检测到低压开关断开，则整机停，指示灯闪烁，显示E3，以提醒用户系统漏气。
E4：排气管高温保护，压缩机启动后，连续30秒检测到排气温度高于120℃或排气管温头短路（开路）时，指示灯闪烁，并显示E4。
E5：低电压保护（过电流保护），压缩机运转后，若连续3秒钟检测到电流超过25A，指示灯闪烁并显示E5.
三、 室外部分
四：变频柜机E1-E5
E1：压机过流，过热，排气过高，模块保护；
E2：室内防冻结保护；
E3：室内温度感温包开，短路；
E4：室内管温开，短路；
E5：室内外通讯故障。
KF-60L WAK 柜机
E1 1﹑冷凝器前有障碍物
2﹑控制回路巽常
3﹑室外环境温度高于43度时开始制冷
●低温制热强劲
格力变频空调室外机采用两档电机和电辅助热装置，单位制热时开启高风档，有效提高单位制热能力，避免了冬季热量不足的弊病，平均制热量比制冷量高出600－900W。
● 数字直流变频压缩机
格力数字直流便频压缩机，根据室温变化调整频率，使压缩机时刻处于最佳的功率输出状态；采用数字化控制，大幅提高制冷（制热）效率，达到设定温度比普通空调快一倍以上，省电30﹪以上。
五：定频机故障代码：
E1：压缩机高压保护
E2：蒸发器防冻结保护
E3：压缩机低压保护
格力空调故障代码大全
格力空调故障代码大全格力空调故障代码：E1：压缩机高压保护E2：蒸发器防冻结保护E3：压缩机低压保护E4：压缩机排气温度过高保护E5：过电流（低电压保护）“变频柜机”系列KF-50LW/H400，KF-50LW/H500，KFR-50LW/H400，KFR-50LW/H410，KFR-50LW/H410Y，KFR-50LW/H510，KFR-60LW/E（6053）F，KFR-70LW/E（7053）F，KFR-60LW/EF （6053L）FA，KFR-70LW/EF（7053L）FY代码故障部位或原因E1 压缩机电流过大，壳体过热，排气温度过高，模块保护E2 蒸发器冻结保护E3 室温传感器故障E4 内管温传感器故障E5 内外机通讯异常格力“天井机”系列KF-50TW/E1（5031T）CKFR-50TW/E1（5051T）CKF-70TW/B1（7031T）CKFR-70TW/B1（7051T）CKF-70TW/B（7031T）CKFR-70TW/B（7051T）CKF-120TW/B（1231T）CKFR-120TW/B（1251T）CKF-72TW/B（7231T）C-N5KFR-72TW/B（7231T）C-N5KF-120TW/B（1231T）C-N5KFR-120TW/B（1251T）C-N5KF-50TW/E（5031T）C-N5KFR-50TW/E（5051T）C-N5KF-72TW/P1（7231T）C-N5KFR-72TW/P1（7251T1）C-N5“单面出风天井机”系列 KF-40TW/K（4035T），KFR-40TW/K（4035T），KF-45TW/K（4535T），KFR-45TW/K （4555T）内机指示灯闪烁情况故障2.6号灯闪水位开关（循环水泵或排水管）故障3.6号灯闪送风电机损坏2.3.6号灯闪选择错误2.5号灯闪室温传感器故障2.4.5号灯闪遥控器故障3.5号灯闪室温传感器故障4号灯闪中心地址“堵塞”2号灯闪遥控器发射电路开路3.7号灯闪内外机通讯2.7 号灯闪内外机通讯3.4.6.7号灯闪主电路板电源接触不良2.3.4.6.7号灯闪副电路板电源接触不良4.6.7号灯闪压缩机吸气压力过低保护3.6.7号灯闪压缩机排气压力过高保护2.6.7号灯闪压缩机过流保护2.3.6.7号灯闪压缩机排气温度过高保护2.5.7号灯闪压缩机排气温度传感器故障3.5.7号灯闪热交换器温度传感器故障2.4.5.7号灯闪高压开关开路3.4.5.7号灯闪高压开关开路2.3.4.5.7号灯闪低压开关故障2.3.5.7号灯闪 CT开路或压缩机过流保护格力KF-12LWAK.KF-60LWAKE1：1，冷凝器有障碍物 2，控制回路异常 3，外环境温度大于43度时开始制冷 4，高压管压力过大或工作电流过大 5，相序问题E2：1，内风机不转或风口堵塞 2，室温低于18度 3，管温传感器故障 4，控制回路异常 5，电容C7漏电格力变频柜机KFR-50LW/MBPY，KFR-60LW/MBPY代码内容P1 内外机通讯异常P2 IPM保护P3 AC过欠压P4 蒸发器温度过高或过低P5 冷凝器高温保护P7 外机排气温度过高P8 压缩机顶部温度过高保护P9 化霜E1 室温传感器故障E4 室外机温度传感器故障E5 内机板与显示板通讯异常E8 静电除尘器故障E9 电脑板存储器故障格力LF7.5WPK代码内容-- 电源故障0℃室温传感器系统故障E1 室外电源或室外环境温度.冷凝器温度，压力传感器故障E2 内风机或管温传感器故障格力商用空调-户式中央空调机组单系统代码故障部位E1 系统高压保护E2 板式换热器放冻结保护E3 系统低压保护E6 电动机过载保护E7 水流开关保护E8 系统防高温保护F1 防冻结，防高温传感器故障F2 化霜传感器故障F3 环境温度传感器故障F4 回水温度传感器故障F5 供水温度传感器故障双系统代码故障E1 压缩机1高压保护E2 系统1防冻结保护E3 压缩机1低压保护E4 压缩机1排气温度保护E5 压缩机1过载保护E6 循环水泵过载保护E7 水流开关故障E8 风机过载保护E9 系统1防高温b1 压缩机2高压保护b2 系统2防冻结保护b3 压缩机2低压保护b4 压缩机2排气温度保护b5 压缩机2过载保护b8 风机2过载保护b9 系统2防高温F1 防冻结温度传感器1故障F2 防冻结温度传感器2故障F3 化霜传感器1故障F4 化霜传感器2故障F5 排气温度传感器1故障F6 排气温度传感器2故障F7 室外温度传感器故障F8 进水温度传感器故障F9 出水温度传感器故障EC 通讯异常EE 电脑板存储器故障格力商用空调-数码多联空调机组风管式内机代码故障E1 压缩机高压保护E2 室内机防冻结保护E3 压缩机低压保护E4 压缩机排气温度保护E5 压缩机过流保护E6 通讯异常F0 室温传感器故障F1 室内机入管温度传感器故障F2 室内机中部温度传感器故障F3 室内机出管温度传感器故障F4 室外机环境温度传感器故障F5 室外机入管温度传感器故障F6 室外机中部温度传感器故障F7 室外机出管温度传感器故障F8 压缩机排气温度传感器故障（定容机）F9 压缩机排气温度传感器故障（数码机）FA 油温传感器故障（定容机）Fb 油温传感器故障（数码机）Fc 高压阀故障Fd 低压阀故障立柜式内机代码故障F1 室内机入管温度传感器故障F2 室内机中部温度传感器故障F3 室内机出管温度传感器故障F4 室外机环境温度传感器故障F5 室外机入管温度传感器故障F6 室外机中部温度传感器故障F7 室外机出管温度传感器故障F8 压缩机排气温度传感器1故障（定速机）F9 压缩机排气温度传感器2故障（数码机）F0 室温传感器故障FA 油温传感器1故障（定速机）Fb 油温传感器2故障（数码机）Fc 高压阀故障Fd 低压阀故障E1 高压保护E2 防低温E3 低压保护E4 排气高温保护E5 过流保护E6 通讯异常E7 模式冲突转接器（制冷量大于等于60KW）代码故障E1 高压保护E2 防低温E3 低压保护E4 排气高温保护E5 过流保护E6 通讯异常E7 模式冲突E9 水满保护F1 室内机入管温度传感器故障F2 室内机中部温度传感器故障F3 室内机出管温度传感器故障F4 室外机环境温度传感器故障F5 室外机入管温度传感器故障F6 室外机中部温度传感器故障F7 室外机出管温度传感器故障F8 压缩机排气温度传感器1故障（定速机）F9 压缩机排气温度传感器2故障（数码机）F0 室温传感器故障FA 油温传感器故障（定速机）Fb 油温传感器故障（数码机）Fc 高压阀故障Fd 低压阀故障b5 子机室外入管温度传感器故障b6 子机室外中部管温度传感器故障b7 子机室外出管温度传感器故障b8 子机排气温度传感器1故障（压缩机1）b9 子机排气温度传感器2故障（压缩机2）bA 子机油温传感器1故障（压缩机1）bb 子机油温传感器2故障（压缩机2）空调器指示灯闪灭情况及含义机型电源灯运行灯定时灯故障天亮灭闪入管温度传感器故障亮闪闪中部温度传感器故障井亮闪亮出管温度传感器故障亮亮闪室温传感器故障室亮闪灭化霜灭灭闪防冻结保护内灭闪闪水满保护，模式冲突闪闪闪通讯异常机闪灭灭室外机故障“冷亮灭闪入管温度传感器故障静亮闪闪中部温度传感器故障王亮闪亮出管温度传感器故障”亮亮闪室温传感器故障室亮闪灭化霜内灭闪亮防冻结保护机灭闪亮模式冲突闪闪闪通讯异常闪灭灭室外机故障挂闪闪管温，室温传感器故障式亮闪化霜室灭闪防冻结内闪亮模式冲突机闪闪通讯异常闪灭室外机故障室外机 LED4 LED3 LED2 LED1 故障（制冷灭灭灭闪高压保护量8-30KW）灭灭闪灭低压保护灭灭闪闪排气温度保护灭闪灭灭过流保护灭闪闪灭通讯异常灭闪闪闪化霜闪灭灭灭外环境温度传感器故障闪灭灭闪盘管进口温度传感器故障闪灭闪灭盘管中间温度传感器故障闪灭闪闪盘管出口温度传感器故障闪闪灭灭排气温度传感器故障（定速机）闪闪灭闪排气温度传感器故障（数码机）闪闪闪灭油温传感器故障（定速机）闪闪闪闪油温传感器故障（数码机）亮闪闪闪高压阀故障亮亮闪闪低压阀故障室外机主板灭灭灭闪高压保护（制冷量灭灭闪灭低压保护60KW）灭灭闪闪排气温度保护灭闪灭灭过流保护灭闪灭闪主机板与子机间通讯异常灭闪闪灭主板与转接板间通讯异常灭闪闪闪化霜闪灭灭灭外环境温度传感器故障闪灭灭闪系统1盘管进口温度传感器故障闪灭闪灭系统1盘管中间温度传感器故障闪灭闪闪系统1盘管出口温度传感器故障闪闪灭灭排气温度传感器故障（定速机）闪闪灭闪排气温度传感器故障（数码机）闪闪闪灭油温传感器故障（定速机）闪闪闪闪油温传感器故障（数码机）亮闪闪闪高压阀故障亮亮闪闪低压阀故障闪闪亮闪回油闪闪闪亮均油闪亮闪闪油温80度高温保护室外机子机板灭灭灭闪高压保护（制冷量灭灭闪灭低压保护60KW）灭灭闪闪排气温度保护灭闪灭灭过流保护灭闪闪灭外主机与子机间通讯异常灭闪闪闪化霜闪灭灭闪系统2盘管进口温度传感器故障闪灭闪灭系统2盘管中间温度传感器故障闪灭闪闪系统2盘管出口温度传感器故障闪闪灭灭 2排气温度传感器故障（定速机）闪闪灭闪 3排气温度传感器故障（定速机）闪闪闪灭 2油温传感器故障（定速机）闪闪闪闪 3油温传感器故障（定速机）闪闪亮闪回油闪闪闪亮均油闪亮闪闪油温80度高温保护注：灯LED4.3.2.1为故障灯，LED5为运行灯（正常时亮，故障时闪烁），LED6为电源灯。
格力空调故障显示代码大全解读
23电流过大降频F8灭3S闪烁8
次
24排气过高降频F9灭3S闪烁9
次
25直流输入电压过高PH
灭3S闪烁
11次
26化霜H1制热指示灯灭3S闪烁1次
27静电除尘保护H2灭3S闪烁2
次
28压缩机过载保护H3灭3S闪烁3
次
29系统异常H4灭3S闪烁4
次
30模块保护H5灭3S闪烁5
次
31PFC保护HC
灭3S闪烁6
16跳帽故障保护C5灭3S闪烁
15次
17室内环境感温包开、
短路
F1制冷指示灯
灭3S闪烁1次
18室内蒸发器感温包F2灭3S闪烁2
开、短路次
19室外环境感温包开、F3灭3S闪烁3
短路次
20室外冷凝器感温包F4灭3S闪烁4
开、短路次
21室外排气感温包开、F5灭3S闪烁5
短路次
22制冷过负荷降频F6灭3S闪烁6
7模式冲突E7灭3S闪烁7
次
8防高温保护E8灭3S闪烁8
次
9防冷风保护E9灭3S闪烁9
次
10整机交流电压下降降E0灭3S闪烁
频10次保护C1灭3S闪烁
12次
13漏电保护C2灭3S闪烁
13次
14接错线保护C3灭3S闪烁
14次
15无地线C6灭3S闪烁
16次
次
家用空调产品故障显示代码
1、家用空调产品故障显示代码表
序号故障、保护定义显示器代码
内机指示灯
显示
1系统高压保护E1运行指示灯灭3S闪烁1次
2内侧防冻结保护E2灭3S闪烁2
次
3系统低压保护E3灭3S闪烁3
次
4压缩机排气保护E4灭3S闪烁4
格力空调故障代码大全
4、6、7 指示灯闪烁 压缩机吸气压力过低保护
3、6、7指示灯闪烁 压缩机排气压力过高保护
2、6、7指示灯闪烁 压缩机过流保护
2、3、6、7指示灯闪烁 压缩机排气温度保护
2、5、7指示灯闪烁 压缩机排气温度问题
3、5、7指示灯闪烁 热交换器温度问题
格力空调故障代码大全(一)
格力空调故障代码
E1：压缩机高压保护。
1﹑冷凝 器前有障碍物
2﹑室外环境温度高于43度时开始制冷
3﹑控制回路异常 4﹑高压管压力过大使高压开关动作
E2：蒸发器防冻结保护。
1﹑室内风机不转或风口堵住 。
2﹑室内环境温度低于18度 。
3﹑管温感温头折断 。
4﹑管温感温头插头没插好。
12. 若毛细管处结霜，可能是系统中混有水份，造成冰堵，也可能是脏堵。
13. 压缩机本身效率低。
14. 室外环境温度太高。空调器能力有限，不能冷到所期望的舒适温度。
KFR-70LW/ED
E1 高压
E2 防冻结
E3 低压
E4 排温
E5 过流
格力带低电压保护新款柜机代码：
E1：压缩机高压保护
E2：蒸发器防冻结保护
E3：压缩机低压保护
E4：压缩机排气温度过高保护
E5：过电流（低电压保护
格力吸顶式空调室外机电路板（发光管闪烁）是哪里故障
2、6指示灯闪烁水位天关（水泵或排水管损坏）
3、6指示灯闪烁扫风电机损坏
2、3、6指示灯闪烁选择问题
2、5指示灯闪烁室内温度传感器损坏
2、4、5指示灯闪烁遥控器问题
3、5指示灯闪烁室内温度传感器损坏
4指示灯闪烁中心地址堵塞
格力空调故障代码大全
H室内D2时通讯指示，正常时闪烁；I室内D3是感温包指示灯，有故障时闪烁。
三、 室外部分
① 压缩机过热保护器，当其出现保护时:停室外机，外机主板指示灯闪烁且长时间开不了机。
二：普通分体机，1：就是带灯箱的E1表现为一开机立刻停，除灯箱可以开以外别的功能都没有用。[简单解决方法：将控制板的OVC线与零线短接，仍是E1为控制板坏，不显示E1那就是高压保护开关等断开]2：E3故障有的机器根本就没有低压保护开关，可是换了所有控制元件还 是解决不了问题，原来是现在的很多控制板都是通用的，只要把控制板上的LPP线与零线短接就可以了！
3﹑管温感温头折断 4﹑管温感温头插头没插好
5﹑控制回路巽常 6﹑电容C7漏电
LF-120WAK柜机
E1 1﹑冷凝器前有障碍物 2﹑控制回路巽常
3﹑三相电源缺相 4﹑室外环境温度高于43度时开始制冷
5﹑工作电流过大使过护器动作或高压管压力过大使高压开关动作
F1：蒸发器感温包故障
F2：冷凝器感温包故障
F3：室外感温包故障
F4：排气感温包故障
FF：待机状态（子房间未开)
EE：按键锁
变频机按灯光键3秒6次，显示故障代码，多故障多显示，3秒6次后复原。
充收氟开制冷，18度运行，3秒按4次睡眠键，内机显示p1后可进行充收氟。
格力空调故障代码大全
3、6、7指示灯闪烁 压缩机排气压力过高保护
2、6、7指示灯闪烁 压缩机过流保护
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
32A
4.0㎡
2.5㎡
8000＜Q≤12000
－－
40A
6.0㎡
4.0㎡
－－
6000＜Q≤8000
16A
1.5㎡
1.5㎡
－－
8000＜Q≤12000
20A
2.0㎡
1.5㎡
【注意】
1、空气开关应同时具备磁脱扣和热脱扣功能，以保证短路和过载都得到保护（切不可单独使用保险丝来保护该支路）；
2、同时应装有足够容量的漏电保护器；
7
模式冲突
E7
灭3S闪烁7次
8
防高温保护
E8
灭3S闪烁8次
9
防冷风保护
E9
灭3S闪烁9次
10
整机交流电压下降降频
E0
灭3S闪烁10次
11
无室内电机反馈
H6
灭3S闪烁11次
12
故障电弧保护
C1
灭3S闪烁12次
13
漏电保护
C2
灭3S闪烁13次
14
接错线保护
C3
灭3S闪烁14次
15
无地线
C6
灭3S闪烁16次
2
系统高压保护
灭3S闪烁1次
3
内侧防冻结保护
灭3S闪烁2次
4
系统低压保护
灭3S闪烁3次
5
压缩机排气保护
灭3S闪烁4次
6
通讯故障
灭3S闪烁6次
7
化霜
灭3S闪烁1次
定时指示灯定时或睡眠时亮，否则灭。（开机时左边任一情况发生时，该指示灯闪烁，闪烁时该灯亮0.5秒）。
8
水满保护
灭3S闪烁8次
9
压缩机开时亮,
空气开关容量及导线规格对照表
制冷量（单相）
制冷量（三相）
空气开关容量
空调电源线最小截面积
室内外电源连接线的最小截面积
Q≤2700
－－
10A
1.0㎡
1.0㎡
2700＜Q≤3600
－－
16A
1.5㎡
1.5㎡
3600＜Q≤5000
－－
20A
2.5㎡
1.5㎡
5000＜Q≤6000
－－
25A
2.5㎡
2.5㎡
6000＜Q≤7600
关时灭
另：通讯指示灯（室内机板LED1绿色灯），通讯正常时指示灯闪烁
（2）非通讯机型
红色灯
运行指示灯，开机时亮，关机时灭；当空调器出现化霜、防冻结保护及水满保护时该灯灭。
黄色灯
定时指示灯，定时或睡眠时亮，否则灭；当空调器出现高压保护、低压保护、低电压保护及排气管高温保护时该灯灭。
绿色灯
压缩机工作指示灯，压缩机开时亮，关时灭。
32
同步失败
H7
灭3S闪烁7次
33
水满保护
H8
灭3S闪烁8次
34
电加热管故障
H9
灭3S闪烁9次
35
制热防高温降频
H0
灭3S闪烁10次
36
压缩机退磁保护
HE
灭3S闪烁14次
37
直流输入电压过低
PL
灭3S闪烁21次
38
管温过高降频
FA
39
防冻结降频
FH
40
滑动门故障
FC
41
二氧化碳检测故障
FP
42
二氧化碳浓度过高报警
23
电流过大降频
F8
灭3S闪烁8次
24
排气过高降频
F9
灭3S闪烁9次
25
直流输入电压过高
PH
灭3S闪烁11次
26
化霜
H1
制热指示灯
灭3S闪烁1次
27
静电除尘保护
H2
灭3S闪烁2次
28
压缩机过载保护
H3
灭3S闪烁3次
29
系统异常
H4
灭3S闪烁4次
30
模块保护
H5
灭3S闪Hale Waihona Puke 5次31PFC保护
HC
灭3S闪烁6次
3、务必为专用分支电路；
4、“Q”表示空调制冷量，单位为“W”。
16
跳帽故障保护
C5
灭3S闪烁15次
17
室内环境感温包开、短路
F1
制冷指示灯
灭3S闪烁1次
18
室内蒸发器感温包开、短路
F2
灭3S闪烁2次
19
室外环境感温包开、短路
F3
灭3S闪烁3次
20
室外冷凝器感温包开、短路
F4
灭3S闪烁4次
21
室外排气感温包开、短路
F5
灭3S闪烁5次
22
制冷过负荷降频
F6
灭3S闪烁6次
家用空调产品故障显示代码
1、家用空调产品故障显示代码表
序号
故障、保护定义
显示器代码
内机指示灯显示
1
系统高压保护
E1
运行指示灯
灭3S闪烁1次
2
内侧防冻结保护
E2
灭3S闪烁2次
3
系统低压保护
E3
灭3S闪烁3次
4
压缩机排气保护
E4
灭3S闪烁4次
5
低电压过流保护
E5
灭3S闪烁5次
6
通讯故障
E6
灭3S闪烁6次
Cd
43
水箱水位开关故障
L2
44
欠相，脱调（缺相）
Ld
45
压缩机堵转
LE
2、天井式空调故障指示表
（1）通讯机型
序号
故障、保护定义
红色灯/运行指示灯
黄色灯/定时指示灯
绿色灯/压缩机指示灯
1
系统高压保护
灭3S闪烁1次
运行指示灯开机时亮，关机时灭。（开机时左边任一情况发生时，该指示灯闪烁，闪烁时该灯亮0.5秒灭0.5秒）。
