沥青密度实验(图文版-完整)
沥青密度测定方法

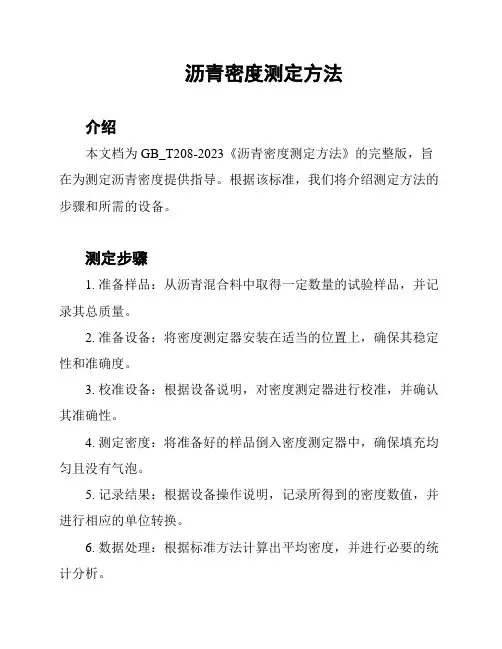

沥青密度测定方法介绍本文档为GB_T208-2023《沥青密度测定方法》的完整版，旨在为测定沥青密度提供指导。
根据该标准，我们将介绍测定方法的步骤和所需的设备。
测定步骤1. 准备样品：从沥青混合料中取得一定数量的试验样品，并记录其总质量。
2. 准备设备：将密度测定器安装在适当的位置上，确保其稳定性和准确度。
3. 校准设备：根据设备说明，对密度测定器进行校准，并确认其准确性。
4. 测定密度：将准备好的样品倒入密度测定器中，确保填充均匀且没有气泡。
5. 记录结果：根据设备操作说明，记录所得到的密度数值，并进行相应的单位转换。
6. 数据处理：根据标准方法计算出平均密度，并进行必要的统计分析。
所需设备- 密度测定器：用于测定沥青样品的密度，确保其准确度和稳定性。
- 试验样品：从沥青混合料中取得的代表性样品，保证样品的质量和一致性。
- 校准器：用于校准密度测定器，确保准确性和可追溯性。
- 记录设备：用于记录测定结果和数据处理。
注意事项- 在进行测定前，要确保设备和样品的准备工作已经完成。
- 在测定过程中，要遵循设备操作说明，操作要谨慎，避免操作错误。
- 测定结果应进行必要的数据处理和分析，以获得准确的平均密度值。
结论通过遵循GB_T208-2023《沥青密度测定方法》的步骤和要求，我们能够准确测定沥青的密度。
在操作过程中，要注意设备的准备和校准，以及样品的选择和操作。
测定结果应进行适当的数据处理和分析，以获得可靠的结果。
请根据标准要求进行测定并记录结果。
请注意：以上内容仅为个人总结，具体操作请参考GB_T208-2023标准文档中的详细要求。
沥青检测原始记录(溶解度、密度、相对密度)
第 页 共 页
12
3
4
1
2
3
4
12
计算公式仪器设备检验依据备注
溶解度
密度与相对密度
检验次数试验温度下
的相对密度
相对密度平均值
25℃水的密度(g/cm 3)
古氏坩埚和滤纸质量的数值m 1（g）
试验温度下的密度ρ25(g/cm 3)
比重瓶质量m 1(g)比重瓶和水质量的数值m 2（g）比重瓶和试样的质量m 3(g)比重瓶与试样和水合计质量m 4(g)
沥青比重瓶、沥青比重瓶、沥青砼集料筛、电子天平、数显恒温水浴、电热鼓风干燥箱、真空干燥器《石油沥青溶解度测定法》GB/T 11148-2010□ 《固体和半固体石油沥青密度测定法》GB/T 8928-2008□
溶解度平均值（%）
水浴温度（℃）
比重瓶在水中保持时间盛有试样比重瓶在烘箱中保温时间
试样质量的数值m 2（g）
古氏坩埚、滤纸和不溶物质量的数值m 3（g）
溶解度单值X（%）烘箱温度（℃）
滤纸和古式坩埚于烘箱内中干燥时间 （min）
干燥器中冷却时间（min）
古式坩埚编号
1
2
样品状态
检验日期
品种标号委托日期试验编号：
沥青检验记录（二）
样品名称试验环境温度： （℃）委托编号：100
)
(2
132⨯--=
m m m m X 25
25
259971.0D ⨯=ρ。
（完整版）沥青混合料理论最大相对密度试验真空法
（完整版）沥青混合料理论最⼤相对密度试验真空法沥青混合料理论最⼤相对密度试验真空法1、⽬的与适⽤范围1.1本⽅法适⽤于真空法测定沥青混合料理论最⼤相对密度，供沥青混合料配合⽐设计、路况调查或路⾯施⼯质量管理计算空隙率、压实度等使⽤。
1.2本⽅法不适⽤于吸⽔率⼤于3%的多孔性集料的沥青混合料。
2、仪具与材料2.1天平：称量10kg以上，感量不⼤于0.5kg；称量5kg以上，感量不⼤于0.1g；称量2kg以下，感量不⼤于0.05g。
2.2负压容器：根据试样数量选⽤表1中的A、B、C任何⼀种类型。
负压容器⼝带橡⽪塞，上接橡胶管，管⼝下⽅有滤⽹，防⽌细料部分吸⼊胶管。
负压容器类型2.3真空负压装置：由真空泵及⽔银压⼒计（或真空表）组成，真空泵能使负压容器内造成4kPa（30mmHg）负压。
2.4恒温⽔槽：⽔温控制25℃±0.5℃。
2.5温度计：分度为0.5℃。
2.6其它：玻璃板等。
3、⽅法与步骤3.1准备⼯作3.1.1按本规程T0701沥青混合料取样⽅法或从沥青路⾯上采取（或钻取）沥青混合料试样。
试样数量不少于如下规定数量：沥青混合料中集料公称最⼤粒径（mm）最少试样数量(g)37.5 400026.5 250019.0 200013.2、16.0 15009.5 10004.75 5003.1.2将沥青混合料团块仔细分散，粗集料不破碎，细集料团块分散到⼩于6.4mm。
若混合料坚硬时可⽤烘箱适当加热后打散，⼀般加热温度不超过60℃，分散试样应⽤⼿掰开，不得⽤锤打碎，防⽌集料破碎。
当试样是从路上采取的⾮⼲燥混合料时，应⽤电风扇吹⼲⾄恒重后再操作。
3.1.3负压容器标定⽅法将B、C类负压容器装满25℃±0.5℃的⽔（上⾯⽤玻璃板盖住保持完全充满⽔），正确称取负压容器与⽔的总质量mb。
3.1.4采⽤A类容器时，将容器全部浸⼊25℃±0.5℃的恒温⽔槽中，称取容器的⽔中质量(mi)。
沥青材料实验(沥青三大指标试验)ppt课件
；.
56
沥青混合料马歇尔稳定度试验
①合格的试件，12h后，先测物理指标 视密度ρ、空隙率Vv、沥青体积百分比Vb、 矿料间隙率VMA、(沥青填隙率)饱和度VFA
②60℃恒温水槽养生30-40min
③加载速度50mm/min，测荷载最大值及对应的流值。
注：试验时间不得超过30s（从恒温水槽中取出到测出荷载最大值）
试验室配合比设计分为:
1. 矿质混合料配合组成设计 2. 沥青最佳用量确定
( 配合比设计 )
矿质混合料配合组成设计的目的:
1.具有足够密实度 2.具有较高的内摩阻力
；.
31
沥青混合料组成设计
应满足两方面的基本要求：
矿质混合料
1.最小空隙率
水泥混凝土中的矿质混合料是以空隙作为控制水泥混凝土强 度的最主要因素，沥青混凝土也同样。
2. 根据现场取样,对 粗集料 进行筛析试验 细集料 矿粉
由筛析结果确定矿质材料配合比 实际材料设计
3. 实际材料设计与标准 (规范规定) 进行比较
；.
沥青路面密度试验(钻芯法)
工程名称：古贝春大街（西环路至德商路）建设工程 施工单位 监理单位 样品名称 样品来源 德州鹏通公路工程有限公司武城 项目部 山东省交通工程监理咨询公司 沥青混凝土芯样 试验单位 试验规程 试验日期 沥青路面现场 德州鹏通公路工程有限公司 武城项目部 JTJ052-2000
桩号 幅别 试件高度h(mm) 干燥试件空气中质量ma(g) 试件水中质量mw(g) 试件表干质量mf(g) 吸水率sa=100(mf-ma)÷(mf-mw) 毛体积相对密度rf=ma÷(mf-mw) 标准密度vs 压实度=vf÷vs×100% 理论最大相对密度vt 空隙率vv=(1-rf/vt)×100%
K+
K+
K+
K+
25 487.1 283 488.8 0.81 2.367 2.408 98.3 2.506 5.5
25 488.3 282.4 488.5 0.07 2.369 2.408 98.4 2.506 5.4
25 488.6 282.9 488.7 0.03 2.374 2.408 98.6 2.506 5.3
26 488.6 282.9 488.9 0.14 2.372 2.408 98.5 2.50
(完整版)沥青密度与相对密度试验
沥青密度与相对密度试验1、目的及适用范围：本方法适用于利用比重瓶测定各种沥青材料的密度与相对密度。
非特殊要求，本方法宜在试验温度25℃及15℃下测定沥青密度与相对密度。
2、仪具与材料：2.1 比重瓶：玻璃制，瓶塞下部与瓶口须经仔细研磨。
瓶塞中间有一个垂直孔，其下部为凹形，以便由孔中排除空气。
比重瓶的容积为20mL-30mL，质量不超过40g。
2.2 恒温水槽：控温的准确度为0.1℃。
2.3 烘箱：200℃，装有温度自动调节器。
2.4 天平：感量不大于1mg。
2.5 滤筛：0.6mm、2.36mm各一个。
2.6 温度计：0℃-50℃，分度为0.1℃。
2.7 烧杯：600mL-800mL。
2.8 真空干燥器。
2.9 洗液：玻璃仪器清洗液，三氯乙烯（分析纯）等。
2.10 蒸馏水（或纯净水）。
2.11 表面活性剂:洗衣粉（或洗涤灵）2.12 其它：软布、滤纸等。
3、方法与步骤：3.1准备工作：3.1.1用洗液、水、蒸馏水先后仔细洗涤比重瓶，然后烘干称其质量（m1），准确至1mg。
3.1.2将盛有新煮沸并冷却的蒸馏水的烧杯侵入恒温水槽中保温，在烧杯插入温度计，水的深度必须超过比重瓶顶部40mm以上。
3.1.3使恒温水槽及烧杯中的蒸馏水达至规定的试验温度±0.1℃。
3.2比重瓶水值的测定步骤：3.2.1将比重瓶及瓶塞放入恒温水槽中，烧杯底侵没水中的深度应不少于100mm，烧杯口露出水面，并用夹具将其固牢。
3.2.2待烧杯中水温在次达至规定温度后并保温30min后，将瓶塞塞入瓶口，使多余的水由瓶塞上的毛细孔中挤出。
注意，比重瓶内不得有气泡。
3.2.3将烧杯从水槽中取出，再从烧杯中取出比重瓶，立即用干净软布将瓶塞顶部擦拭一次，再迅速擦干比重瓶外面的水分，称其质量（m2），准确至1mg。
注意瓶塞顶部只能擦拭一次，即使由于膨胀瓶塞上有小水滴也不能再擦拭。
3.2.4以m2-m1最为试验温度时比重瓶的水值。
注：比重瓶的水值应经常校正，一般每年至少进行一次。
沥青混料密度试验
第三节沥青混料密度试验一、沥青混合料密度和测定方法1.沥青混合料密度基本概念密度是在一定条件下测量的单位体积的质量，单位为t/m3或g/cm3，通常以ρ表示。
相对密度是所测定的各种密度与同温度下水的密度的比值，以γ表示，为无量纲。
对沥青这样的匀质材料，材料嫩不没有孔隙，测定的密度只有一种。
但对沥青混合料这样复合材料，由于材料状态及测定条件的不同，计算用体积所考虑的集料内部的空隙及集料与集料之间的间隙（空隙）情况不同，计算的密度也就不同，图7-2表示了几种典型情况。
图7-2 几种材料的典型组成情况a)矿粉； b)单颗粒碎石； c)集料混合料; d)沥青混合料各种不同密度的基本意义如下。
（1）真实密度：规定条件下，材料单位真实体积（不包括任何孔隙和空隙）的质量，也叫真密度。
（2）毛体积密度：规定条件，材料单位毛体积（包括材料实体、开口及闭口空隙）的质量。
当质量以干燥质量（烘干或空气干燥）为准时，称表毛体积密度，简称毛体积密度。
当质量以表干质量（饱和面干，包括开口孔隙中的水）为准时，称表干体积密度，也叫表干密度。
（3）表现密度：规定条件下，材料单位表现体积（包括材料实体、闭口孔隙，但不包括开口孔隙）的质量，也叫视密度。
沥青混合料的组成如图7-2d）所示，它包括6部分：①各种矿料的矿质集料（按磨成粉的无空隙状态考虑）；②沥青（都充填在集料之间的间隙中，只裹覆在矿料表面，假定不被集料吸收）;③集料自身的闭孔隙；④集料本身的开孔隙（在混合料中基本上已经被沥青封闭成闭孔隙）；⑤被沥青裹覆的矿料与矿料之间的空隙（包括开口的与闭口的）；⑥试件表面由于与试模接触得不到正常击实产生的表面凹陷。
沥青混合料试件的空中质量相当于所有矿料的烘干质量（集料是加热后拌和的），加上沥青质量，这个数是一定的。
之所以有各种不同的密度实际上是测所定的体积的含义不同而已。
沥青混合料体积各部分空隙或孔隙的比例将因矿料级配、沥青用量、压实程度而不同。
沥青密度试验报告范本
沥青密度试验报告范本一、试验目的本试验旨在测定沥青的密度，为沥青材料的质量控制和工程应用提供重要的物理性能指标。
二、试验依据《公路工程沥青及沥青混合料试验规程》（JTG E20 2011）三、试验设备及材料1、比重瓶：容量为 20 30 mL，带有长颈的磨口瓶。
2、恒温水槽：控温精度为 ±01℃。
3、天平：感量不大于 1mg。
4、烘箱：能控制温度在 105℃ ± 5℃。
5、滤筛：06mm 孔径。
6、无水煤油。
7、沥青样品。
四、试验准备1、将比重瓶洗净、干燥，称其质量（m1），精确至 1mg。
2、将沥青样品通过 06mm 滤筛过滤，然后在 105℃ ± 5℃的烘箱中加热至恒重，冷却后称取适量的沥青样品（m2），精确至 1mg。
五、试验步骤1、向比重瓶中注入约三分之二的无水煤油，放入恒温水槽中恒温30min 以上，使比重瓶及所盛液体的温度达到试验温度 ± 01℃。
2、从恒温水槽中取出比重瓶，用滤纸迅速擦去比重瓶外部的水分，称其质量（m3），精确至 1mg。
3、将沥青样品装入比重瓶中，约占瓶内容积的三分之二，注意避免沥青沾附在瓶口及瓶壁上。
4、向比重瓶中注入无水煤油，直至液面接近瓶口，然后将比重瓶放入恒温水槽中恒温 30min 以上，使比重瓶及所盛液体和沥青的温度达到试验温度 ± 01℃。
5、从恒温水槽中取出比重瓶，用滤纸迅速擦去比重瓶外部的水分，称其质量（m4），精确至 1mg。
六、试验结果计算沥青的密度按下式计算：ρb ＝（m2 m1）／（m4 m3）×ρw式中：ρb ——沥青的密度（g/cm³）；m1 ——比重瓶的质量（g）；m2 ——沥青样品的质量（g）；m3 ——比重瓶与煤油的合计质量（g）；m4 ——比重瓶、煤油与沥青的合计质量（g）；ρw ——试验温度下水的密度（g/cm³），通常取 10g/cm³。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
四•沥青密度试验
沥青的密度是指试样在规定温度下单位体积所具有的质量，以t/m3
或g/cm3表示，非经注明，规定温度为15C。
1试验目的
沥青的密度和相对密度与沥青的路用性能无直接的关系，基本上是由
原油先天决定的。
测定的目的，一是供沥青贮存期间体积与质量换算用，二是用以计算沥青混合料最大理论密度供配合比设计用。
2•试验仪具与材料
（1）比重瓶（图7-10 :
（图7-10）
玻璃制，瓶塞下部与瓶口须经仔细研磨。
瓶塞中间有一个垂直孔，其
下部为凹形，以便由孔中排除空气。
比重瓶的容积为20〜30mL，质量不超过40g。
(2)恒温水槽：控温的准确度为士0.1 C
(3)烘箱：200C，装有温度自动调节器' (4 )平：感量不大于lmg。
(5)滤筛：0.6mm、2.36mm 各一个。
(6)温度计：0〜50C,分度为0.1C。
(7)烧杯：600 〜800mL。
图7-11
(9)药品:
①洗液：玻璃仪器清洗液，三氯乙烯（分析纯）等;
②蒸馏水（或去离子水）；
③表面活性剂：洗衣粉（或洗涤剂）。
(8)真空干燥器(图7-11
（10）其他：软布、滤纸等。
3.试验方法
图7-12沥青密度试验
（1）准备工作
①用洗液、水、蒸馏水先后仔细洗涤比重瓶，然后烘干称其质量（ml），准确至lmg。
②将盛有新煮沸并冷却的蒸馏水的烧杯浸入恒温水槽中一同保温，在烧杯中插入温度计
，水的深度必须超过比重瓶顶部40mm以上。
③使恒温水槽及烧杯中的蒸馏水达至规定的试验温度士0.1C。
（2）比重瓶水值的测定步骤
①将比重瓶及瓶塞放入恒温水槽中，烧杯底浸没水中的深度应不少于100mm,烧杯口露出水面，并用夹具将其固牢。
②待烧杯中水温再次达至规定温度并保温30min后，将瓶塞塞入瓶口，使多余的水由瓶塞上的毛细孔中挤出。
注意比重瓶内不得有气泡。
③将烧杯从水槽中取出，再从烧杯中取出比重瓶，立即用干净软
布将瓶塞顶部擦拭一次，再迅速擦干比重瓶外面的水分，称其质量（m2）,
准确至lmg。
注意瓶塞顶部只能擦拭一次，即使由于膨胀瓶塞上有小水滴也不能再擦拭。
④以作为试验温度时比重瓶的水值。
（3）液体沥青试样密度的试验步骤
①将试样过筛（0.6mm ）后注入干燥比重瓶中至满，注意不要混入气泡。
②将盛有试样的比重瓶及瓶塞移入恒温水槽（测定温度士0.1 C）
内盛有水的烧杯中，水面应在瓶口下约40mm。
注意勿使水浸入瓶内。
③从烧杯内的水温达到要求的温度后起算保温30min后，将瓶塞塞上，使多余的试样由瓶塞的毛细孔中挤出。
仔细用蘸有三氯乙烯的棉花擦净孔口挤出的试样，并注意保持孔中充满试样。
④从水中取出比重瓶，立即用干净软布仔细地擦去瓶外的水分或
粘附的试样（注意不得再揩孔口）后，称其质量（m3），准确至lmg。
（4 ）粘稠沥青试样密度的试验步骤
①将按规定方法准备好的沥青试样，仔细注入比重瓶中，约至2
/3高度。
注意勿使试样粘附瓶口或上方瓶壁，并防止混入气泡。
②取出盛有试样的比重瓶，移入干燥器中，在室温下冷却不少于
1h,连同瓶塞称其质量（m4），准确至1mg。
③从水槽中取出盛有蒸馏水的烧杯，将蒸馏水注入比重瓶，再放
入烧杯中（瓶塞也放进烧杯中）。
然后把烧杯放回已达试验温度的恒温水槽中，从烧杯中的水温达到规定温度时起算保温30min后，使比重瓶中气泡上升到水面，用细针挑除。
保温至水的体积不再变化为止。
待确认比重瓶已经恒温且无气泡后，再用保温在规定温度水中的瓶塞塞紧，使多余的水从塞孔中溢出，此时应注意不得带入气泡。
④保温30min后，取出比重瓶，按前述方法迅速揩干瓶外水分后称其质量（m5），准确至1mg。
（5）固体沥青试样密度的试验步骤
①试验前，如试样表面潮湿，可用干燥、清洁的空气吹干，或置
50 C烘箱中烘干。
②将50〜100g试样打碎，过0.6mm及2.36mm 筛。
取0.6〜2.36mm的粉碎试样不少于5g放入清洁、干燥的比重瓶中，塞紧瓶塞后称其质量（m6），准确至1mg。
③取下瓶塞，将恒温水槽内烧杯中的蒸馏水注入比重瓶，水面高
于试样约10m m,同时加入几滴表面活性剂溶液（如1%洗衣粉、洗涤灵），并摇动比重瓶使大部分试样沉入水底，必须使试样颗粒表面上附气泡逸出。
注意摇动时勿使试样摇出瓶外。
④取下瓶塞，将盛有试样和蒸馏水的比重瓶置真空干燥箱（器）
中抽真空，逐渐达到真空度98kPa （735mmHg）不少于15min。
如比重瓶试样表面仍有气泡，可再加几滴表面活性剂溶液，摇动后再抽真空。
必要时，可反复几次操作，直至无气泡为止。
⑤将保温烧杯中的蒸馏水再注入比重瓶中至满，轻轻地塞好瓶塞，
再将带塞的比重瓶放入盛有蒸馏水的烧杯中，并塞紧瓶塞。
⑥将有比重瓶的盛水烧杯再置恒温水槽（试验温度士0.1 C）中保持至少30min后，取出比重瓶，迅速揩干瓶外水分后称其质量（m7），准确至lmg。
4.结果计算
①液体沥青试样的密度或相对密度分别按下式计算：
式中：-试样在试验温度下的密度，g/cm3;
F--试样在试验温度下的相对密度；
帆--比重瓶质量，g；
叫--比重瓶与盛满水时的合计质量，g ；
叫--比重瓶与盛满试样时的合计质量，g ；
'--试验温度下水的密度（不同温度水的密度及修正系数表）②粘稠沥青试样的密度或相对密度分别按下式计算：
--比重瓶与试样和水合计质量，g
③固体沥青试样的密度或相对密度分别按下式计算:
恥--比重瓶与试样和水合计质量，g。
5报告
同一试样应平行试验两次，当两次试验结果的差值符合重复性试验的精度要求时，以平均值作为沥青的密度试验结果，并准确至3位小数，试
验报告应注明试验温度。
6.精密度或允许差
对粘稠石油沥青及液体沥青，重复性试验精度的允许差为0.003g/cm3;复现性试验精度的允许差为0.007g / cm3。
对固体沥青，重复性试验精度的允许差为0. 01g/cm3,复现性
试验精度的允许差为0.02g/cm3。
相对密度的精密度要求与密度相同（无单位）。
