图文解说Keil与proteus联调具体步骤
Keil_C软件使用及Protuse联调操作(共17张PPT)
1.记下安装序列号, 进入setup目录点击setup.exe进行安装； 2.选择Install Support....全新安装，以前没有安装过或者放弃以前的序列号安装;
选择Update Current Installation升级安装，将可以保持原来的序列号，不必再次输入 3.选择Full安装，Next->Yes(接受版权信息)->选择安装目录->Next->输入序列号、姓名、公司
DLL(“PROTEUS VSM MONITOR 51 DRIVER”)；
7 SP3 软件，分别进行安装。
每次安装都必须进行这几步，每次都需要重新写入AddOn标识；
2、把proteus 安装目录下 VDM51.
选择Full安装，Next->Yes(接受版权信息)->选择安装目录->Next->输入序列号、姓名、公司
■
全功能的源代码编译器；
课外作业：
1、安装keil c软件 2、keil与Proteus联调 3、试把光电计数器用单片机计数，然后编写
c程序，使用proteus仿真，keil联调。
谢谢！
MODELS）文件复制到Keil 安装目录的 \C51\BIN 目录中； 3、编辑C51 里tools.ini 文件,加入:
TDRV1=BIN\VDM51.DLL(“PROTEUS VSM MONITOR 51 DRIVER”)；
4、keil 里设置: project-->options for project-->debug tab；
■
全功能的源代码编译器；
■
器件库用来配置开发工具设置；
■
项目管理器用来创建和维护你的项目；
keil与proteus的C单步联调
keil与proteus的C单步联调好了，这时候就可以看到那发光管一闪一闪的了。
联调设置我们已经知道如何把keil里写的东西让proteus动起来了，现在我们来讲讲如何进行联调。
1.先把vdm51.dll复制到X:\Program Files\Keil\C51\BIN里（X是你keil安装的盘符。
）2.用记事本打开keil目录下的tools.ini，在[C51] 栏目下加入TDRV9=BIN\VDM51.DLL ("Proteus VSM Monitor-51 Driver" ) ，其中“TDRV9”中的“9”要根据实际情况写，不要和原来的重复。
还有“”里的文字其实就是你在keil选项里显示的文字，所以也可以自己定义。
如下图：3.在keil软件里的"options for target"target1→Debug"选项里选中右边的use，在下拉菜单中选择proteus vsm simulator。
如下图所示：4.在proteus 的debug 菜单中选中use remote debug monitor 。
如下图所示：1、已经安装了keil6.2和proteus7.82、安装keil与proteus联调驱动vdmagdi.exe，可以省去许多手动的设置，这个软件3、网上多了去。
4、打开keil和proteus软件，并各建立一个工程都保存在同一目录5、Keil设置（1）输出机器码（2）注意图中三个地方的设置注意：没有2，就没有c的联调，3是断点设置。
6、proteus设置（1）连接机器码（2）选远程调试7.调试（1）进入debug（2）一般选单步执行试验结果：。
proteus的使用与KEIlC的连调
一、 proteus的使用1. 软件打开双击桌面上的ISIS 7 Professional图标或者单击屏幕左下方的“开始”→“程序”→“Proteus 7 Professional” →“ISIS 7 Professional”，出现如图1-1所示界面，随后就进入了Proteus ISIS集成环境。
图1-1 启动时的界面2. 工作界面Proteus ISIS的工作界面是一种标准的Windows界面，如图1-2所示。
包括：标题栏、主菜单、标准工具栏、绘图工具栏、状态栏、对象选择按钮、预览对象方位控制按钮、仿真进程控制按钮、预览窗口、对象选择器窗口、图形编辑窗口。
图1-2 Proteus ISIS的工作界面关于该软件的使用，与学习其他软件的方法没有多大区别，当然我们也不是每个功能都使用，没必要逐一介绍，再说下面有例子，呵呵，相信自己的能力吧。
3. 跑马灯实例设计图1-3 跑马灯实例①将所需元器件加入到对象选择器窗口。
Picking Components into the Schematic单击对象选择器按钮，如图1-4所示图1-4 添加元器件弹出“Pick Devices”页面，在“Keywords”输入AT89C，系统在对象库中进行搜索查找，并将搜索结果显示在“Results”中，如图1-5所示。
图1-5 搜索查找元器件在“Results”栏中的列表项中，双击“AT89C52”，则可将“AT89C52”添加至对象选择器窗口。
接着在“Keywords”栏中重新输入LED，如图所示。
双击“LED-BLUE”，则可将“LED-BLUE”(LED数码管)添加至对象选择器窗口，使用同样的方法，把10WATT470R电阻添加至对象选择器窗口。
经过以上操作，在对象选择器窗口中，已有了AT89C52、LED-BLUE、10WATT470R三个元器件对象，若单击AT89C52，在预览窗口中，见到AT89C51的实物图，单击其他两个器件，都能浏览到实物图。
keil与proteus的C单步联调
keil与proteus的C单步联调好了，这时候就可以看到那发光管一闪一闪的了。
联调设置我们已经知道如何把keil里写的东西让proteus动起来了，现在我们来讲讲如何进行联调。
1.先把vdm51.dll复制到X:\Program Files\Keil\C51\BIN里（X是你keil安装的盘符。
）2.用记事本打开keil目录下的tools.ini，在[C51] 栏目下加入TDRV9=BIN\VDM51.DLL ("Proteus VSM Monitor-51 Driver" ) ，其中“TDRV9”中的“9”要根据实际情况写，不要和原来的重复。
还有“”里的文字其实就是你在keil选项里显示的文字，所以也可以自己定义。
如下图：3.在keil软件里的"options for target"target1→Debug"选项里选中右边的use，在下拉菜单中选择proteus vsm simulator。
如下图所示：4.在proteus 的debug 菜单中选中use remote debug monitor 。
如下图所示：1、已经安装了keil6.2和proteus7.82、安装keil与proteus联调驱动vdmagdi.exe，可以省去许多手动的设置，这个软件3、网上多了去。
4、打开keil和proteus软件，并各建立一个工程都保存在同一目录5、Keil设置（1）输出机器码（2）注意图中三个地方的设置注意：没有2，就没有c的联调，3是断点设置。
6、proteus设置（1）连接机器码（2）选远程调试7.调试（1）进入debug（2）一般选单步执行试验结果：。
Proteus和Keil联调设置方法_IT学习空间
Proteus和Keil联调设置方法_IT学习空间一 keil c与proteus的离线联合使用1)先通过keil c51编辑，修改，编译源程序并生成HEX等单片能识别的文件,运行proteus 将HEX文件与原理图中的MCU进行绑定即可2)不论是离线还是在线方式的联合使用 HEX文件是必不可少的,如果找不到HEX文件这不是软件出错，而是没有进行正确的设置进人KEIL开发环境打开一个工程文件，在选中“target1"的情况下选择project--->options for target "target1" 选择”output"选项卡在“create HEX file 前的方框里打钩 ,保存即可二 KEIL C51与PROTEUS 7.0的联合仿真调试1)确保计、算机上安装有TCP/IP协议2)下这个软件 proteus vsm a GDI Driver 就是vdmagdi.exe,装了后的变化是在KEIL文件夹下的TOOLS.INI文件中的[c51]字段的最后多了两行就是tdrv5=binvdm51.dll和book10=hlplvdmagd用于两软件的联接和帮助文档3)进入KEIL的开发环境建立一个工程文件在先中“TARGET"的情况下选择project-->options for target "target'4)在"debug"选项卡中选择左边的“use“，在下拉框中选”proteus vsm simulator",再点击"Setting"设置通信接口，在Host后面添上"127.0.0.1"，如果你是用的不是同一台电脑，在这里添上另一台电脑的IP地址(另一台电脑安装Proteus).5)打开proteus lsls 在菜单栏中选择“debug-->use remote debug monitor"选中该项.6)注意，一定要把keil的工程和Proteus的文件放到同一个目录下(这里所说的Keil的工程指工程的目录,即Proteus的工程文件要和Keil工程的文件夹在同一层目录下).(注明:以上参考自/lihaoy/blog, 谢谢原文作者^_^)附:Proteus 7.2和Keil C51 V8.08 uvision 3的完整安装1.安装Proteus Version 7.2beta SETUP2.安装Proteus Update72SP2升级到SP2版本2.包括安装破解文件Labcenter_LICENCE.lxk3.安装补丁文件patch，注意里面在说要选择目录的时候要选择相应的目录4.安装汉化菜单：Proteus 7.01 SP2 ARES的汉化菜单放到……Program Files\Labcenter Electronics\Proteus 7 Professional\BIN目录下。

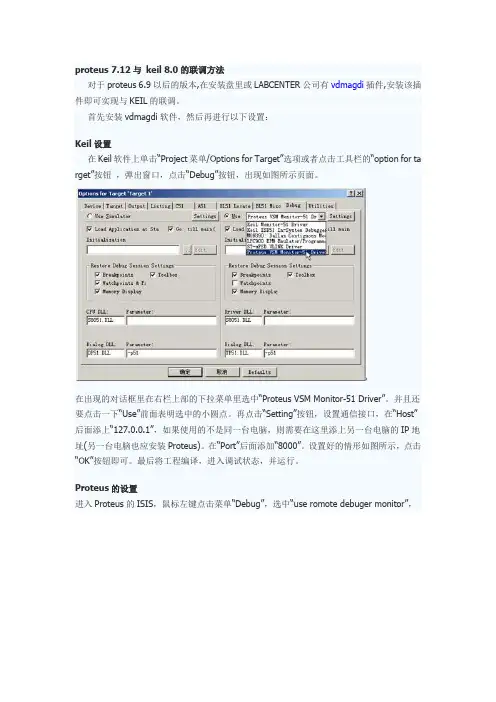

KEIL与PROTEUS联机联机方法说明
proteus 7.12与keil 8.0的联调方法
对于proteus 6.9以后的版本,在安装盘里或LABCENTER公司有vdmagdi插件,安装该插件即可实现与KEIL的联调。
首先安装vdmagdi软件，然后再进行以下设置：
Keil设置
在Keil软件上单击“Project菜单/Options for Target”选项或者点击工具栏的“option for ta rget”按钮，弹出窗口，点击“Debug”按钮，出现如图所示页面。
在出现的对话框里在右栏上部的下拉菜单里选中“Proteus VSM Mon itor-51 Driver”。
并且还要点击一下“Use”前面表明选中的小圆点。
再点击“Setting”按钮，设置通信接口，在“Host”后面添上“127.0.0.1”，如果使用的不是同一台电脑，则需要在这里添上另一台电脑的IP地址(另一台电脑也应安装Proteus)。
在“Port”后面添加“8000”。
设置好的情形如图所示，点击“OK”按钮即可。
最后将工程编译，进入调试状态，并运行。
Proteus的设置
进入Proteus的ISIS，鼠标左键点击菜单“Debug”，选中“use romote debuger monitor”，
如图所示。
此后，便可实现KeilC与Proteus连接调试。
proteus和keil联调
Keil部分:1点击project，新建工程，选择atmel的at89c51，点击ok2 file，new新建.c 注意命名时手动加后缀.c，写程序，保存3向工程的source group添加.c文件：右键，add files to source group，选择.c文件4生成hex：点击，选择output，在creat hex file打钩，点击select folder 选择hex保存路径。
5 编译.c文件：点击，出现，说明没错误，生成了hex文件。
至此Keil部分已完成。
Proteus部分1 file，new新建一个图，按住shift移动鼠标可以移动视角，鼠标滚轮可以放缩。
2添加原件：首先得在元器件模式或者选择模式，在图中点p，搜索元件。
（自己百度元器件的名字）先选中元件，再在原理图中左键，就添加元件到原理图。
3元件旋转：在System选项中选中Set Keyboard Mapping. 在Group选项中Application Miscellaneous Commands中修改，点Assign就可以设置成功。
4元件参数：双击元件，直接修改value值5连线：，在图中左键，移动鼠标，再左键，画好。
6画总线：点击，即bus mode，左键开始，再左键取个节点，然后按住ctrl 画45度折线，在左键取节点，双击结束划线。
元件和总线连要先选中连线模式，连线也能用此方法画45度。
7贴个标签：选中label模式，左键点击导线命名，点在哪名字就写在哪。
画图已完成。
联调1右键proteus图中的单片机，选edit properties，选择program files为hex 文件的路径。
2点左下角的play仿真。
KEIL仿真环境建立以及与Proteus联调
KEIL仿真环境建立以及与Proteus联调一 KEIL工程建立1、在D盘新建一个文件夹TEST，用来保存工程文件。
注意：文件夹不要建在系统盘。
2、启动【Keil uVision2】从开始菜单或桌面找到【Keil uVision2】图标，双击图标启动【Keil uVision2】。
1、建立工程文件1）点击菜单【Project】→【New Project】图1-12）选择刚才建立的TEST文件夹，并输入工程文件名（用有意义的英文缩写），这里为TEST_1，点击【保存】按钮（图1-2）。
3）出现选择器件类型对话框（图1-3）, 在对话框左列表中选择单片机型号，这里为【Atmel】→【AT89C51】,点【确定】按钮（图1-3）。
图1-34）出现是否添加标准8051启动代码的对话框，点击【否】（图1-4），进入Keil uVision2工程界面。
图1-42、建立汇编源文件1)点击菜单【File】→【New】（图1-5），出现一个空白文本，在该文本编辑框中进行汇编程序的编写。
图1-52)点击菜单【File】→【Save】保存该程序文件，在文件名栏中输入程序文件名（用有意义的英文缩写），且不能和工程文件同名,后缀为“.C”,如下图保存为汇编程序。
图1-63）点击左侧【Project Workspace】列表窗中的【Target 1】文件夹，出现【Source Group 1】文件夹。
鼠标右击【Source Group 1】文件夹，在弹出的菜单中点击【Add Files to Group ‘Source Group 1’】出现添加文件对话框（图1-7）。
图1-74）在文件类型中选择【Asm Source file (*.s*;*.src;*.a*)】，选择刚才保存的源文件，点击【Add】完成添加（图1-8），然后点击【Close】关闭界面。
图1-85）继续在文本编辑框中输入以下源程序，并注意随时保存。
3、点击菜单【Project】→【Translate... 】，编译当前源程序（图1-9）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Keil 与proteus 联调具体步骤
1.安装keil。
(1)
2.安装proteus。
(1)
3.在proteus中绘制电路，如下图。
(2)
4.在Keil中编写程序并调试。
(3)
5.设置Keil调试环境。
(8)
6.仿真运行，查看结果。
(10)
1.安装keil。
,
双击c51v805_中文版.exe安装keil，完成后进行注册。
2.安装proteus。
（1）先安装Setup71.exe，提示Licence时选择"本地"并指向"crack"-->MAXIM_LICENCE.lxk。
（2）安装完成后，将crac-->BIN中的文件复制到安装目录的..\BIN下替换原有的文件。
（3）注:"Keil驱动"中的程序为Proteus与Keil联调的驱动，双击进行安装。
3.在proteus中绘制电路，如下图。
右单击A T89C51，选Edit Properties，设置时钟频率（与晶振对应，keil中有设置）并清空Program file项。
如下图所示：
Debug选项中选择Use Remote Debug Monitor，即该项前打钩，如下图。
4.在Keil中编写程序并调试。
（1）新建工程，选择器件（如Atmel AT89C51），
（2）新建文件
（3）添加文件
（4）编写程序
（5）依次编绎文件，创建目标文件，连接文件。
至无错误。
具体参考如下：
（6）新建文件
#define LEDS6
#include "reg51.h"
unsigned char code select[]={0x01,0x02,0x04,0x08,0x10,0x20}; unsigned char code LED_CODES[]=
{ 0xc0,0xF9,0xA4,0xB0,0x99,
0x92,0x82,0xF8,0x80,0x90,
0x88,0x83,0xC6,0xA1,0x86,
0x8E,0xFF,0x0C,0x89,0x7F,0xBF};
void main()
{
char i=0;
long int j;
while (1)
{
P2=0;
P1=LED_CODES[i];
P2=select[i];
for(j=9000;j>0;j--);
i++;
if(i>5)i=0;
}
}
依次编绎文件，创建目标文件，连接文件，至无错误：
5.设置Keil调试环境。
在“项目”中设置时钟
在“输出”中选择“产生HEX文件”
在“调试”中选择使用Proteus VSM Simulator
6.仿真运行，查看结果。
在Keil中点击开始调试，点击运行；在proteus中查看仿真结果。
7.ok!。
