实验10 配置网络负载均衡路由
网络负载均衡(NLB)配置实验
网络负载均衡(NLB)配置实验实验目的：掌握实现NLB配置方法实验内容：实验环境：windows server 2003 enterprise edition+IIS+DNS 和windows server 2003 enterprise edition+IIS两个服务器实验步骤：一、配置节点11、设置节点1的IP地址属性：IP：10.10.10.1 子网掩码：255.0.0.0 DNS:10.10.10.12、在节点1上安装IIS服务3、安装DNS服务4、在DNS服务中新建主机cluster，如下图：输入主机名cluster，输入为集群分配的IP地址10.10.10.10如下图：5、在节点1上配置安装NLB（1）设置“网络负载均衡”[本地连接] [属性]选中[网络负载均衡]点击[属性]，在“群集IP设置”中设置IP地址：10.10.10.10，子网掩码：255.0.0.0 完整的internet名：（自动生成）。
选择“多播”选择“主机参数”页：在“专用IP配置”中设置IP地址为本机IP：10.10.10.1子网掩码：255.0.0.0，优先级为1，默认状态为“已启动”“确定”返回“本地连接”属性页6、将集群IP地址添加到节点1的IP地址中，[本地连接]→[internet（tcp/ip）]→[属性]→[高级]将集群的IP地址添加进去，如下图：[确定]，关闭“本地连接”属性窗口这时节点1配置完成。
二、配置节点21、给节点2设置静态IP：10.10.10.2 子网掩码：255.0.0.0 DNS: 10.10.10.12、在节点2上安装IIS服务3、在[本地连接]→[属性]“网络负载均衡”选项→属性设置：主机参数：将集群IP地址添加到节点2的IP地址中，[本地连接]→[internet（tcp/ip）]→[属性]→[高级]将集群的IP地址添加进去，如下图：[确定]，关闭“本地连接”属性窗口这时节点2配置完成。
路由器的负载均衡配置
路由器的负载均衡配置在网络通信中，负载均衡是一种重要的技术手段，可以有效地提高网络性能和可靠性。
路由器作为网络中的关键设备，负载均衡配置对于实现网络流量的平衡分担至关重要。
本文将介绍路由器的负载均衡配置方法，以及相关注意事项。
一、负载均衡的概念和作用负载均衡是一种将网络流量分散到多个服务器或链路上的技术。
它通过有效地分配流量，使得每个服务器或链路都能得到较均衡的负载，从而提高网络的吞吐量和响应速度。
负载均衡可以避免单一服务器或链路的过载，提高系统的可靠性和可用性。
二、路由器的负载均衡配置方法1. 链路负载均衡链路负载均衡是指将网络流量根据规则分配到多个链路上。
一般来说，路由器可以通过以下两种方式实现链路负载均衡：（1）静态路由静态路由是指通过手动配置路由器的路由表来实现负载均衡。
管理员可以根据实际需求设置路由器的下一跳地址，将流量分发到多个链路上。
这种方式适用于网络结构稳定，流量分布相对固定的情况。
（2）动态路由动态路由是指路由器根据网络状态自动调整路由表，实现负载均衡。
常用的动态路由协议有OSPF、BGP等。
动态路由可以根据链路状态和流量情况，实时调整最佳的路由路径，从而实现负载均衡。
2. 服务器负载均衡除了链路负载均衡，路由器还可以实现对服务器的负载均衡。
在这种情况下，路由器将流量根据一定的规则分发给多个服务器，从而提高服务器的处理能力和可靠性。
常用的服务器负载均衡方法有以下几种：（1）基于源地址的负载均衡基于源地址的负载均衡是指根据发送请求的源IP地址进行负载均衡。
路由器可以通过源地址哈希算法将相同源地址的请求分发给同一台服务器，从而实现流量的均衡分担。
（2）基于目标地址的负载均衡基于目标地址的负载均衡是指根据请求的目标IP地址进行负载均衡。
路由器可以通过目标地址哈希算法将相同目标地址的请求分发给同一台服务器，从而实现流量的均衡分担。
（3）基于会话的负载均衡基于会话的负载均衡是指根据请求的会话信息进行负载均衡。
路由器设置网络负载均衡
路由器设置网络负载均衡现代社会已经进入了一个信息化的时代，网络已经渗透到了我们生活的方方面面。
随着网络的普及，对网络资源的需求也越来越大，而网络负载不平衡的问题也开始凸显出来。
为了保证网络的稳定运行和提高用户体验，网络负载均衡技术应运而生。
一、网络负载均衡的概念与原理网络负载均衡是指将网络流量在多个服务器、多个网络链路上进行均衡的分配，使每个服务器或链路都能得到合理的负载，从而提高网络的处理能力和可靠性。
其主要原理是通过对网络数据的监测和分析，将流量合理地分配到不同的服务器或链路上，实现负载均衡。
二、路由器设置网络负载均衡的方法1. 动态路由协议动态路由协议是一种自适应的负载均衡方法。
通过动态路由协议，路由器可以根据当前网络流量的情况自动调整路由表，将流量均匀地分配到不同的服务器上。
常见的动态路由协议有RIP（Routing Information Protocol）、OSPF（Open Shortest Path First）、BGP （Border Gateway Protocol）等。
2. 速度自适应速度自适应是一种根据网络流量大小自动调整线路带宽的负载均衡方法。
路由器可以根据当前网络流量的情况，自动调整链路的带宽，将流量平均分布到各个链路上。
采用速度自适应技术可以有效地提高网络的稳定性和可用性。
3. 冗余备份冗余备份是一种利用备用链路进行负载均衡的方法。
当主链路出现故障或负载过高时，路由器可以自动切换到备用链路上，保证网络的正常运行。
采用冗余备份技术可以有效地提高网络的可靠性和容错性。
4. 数据包分流数据包分流是一种将网络流量拆分成多个部分进行分发的负载均衡方法。
路由器可以将数据包按照一定的规则进行分流，将不同的数据包发送到不同的服务器或链路上，实现负载均衡。
常见的数据包分流技术有源地址哈希、轮询和加权轮询等。
5. 虚拟IP地址虚拟IP地址是一种给多个服务器配置相同的IP地址，实现负载均衡的方法。

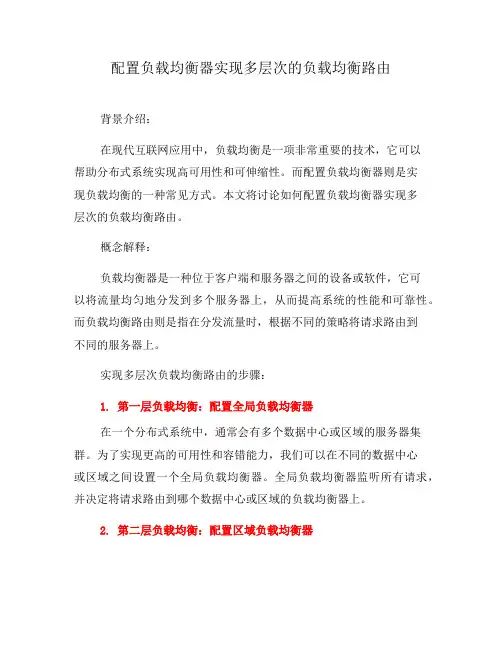

配置负载均衡器实现多层次的负载均衡路由(七)
配置负载均衡器实现多层次的负载均衡路由背景介绍：在现代互联网应用中，负载均衡是一项非常重要的技术，它可以帮助分布式系统实现高可用性和可伸缩性。
而配置负载均衡器则是实现负载均衡的一种常见方式。
本文将讨论如何配置负载均衡器实现多层次的负载均衡路由。
概念解释：负载均衡器是一种位于客户端和服务器之间的设备或软件，它可以将流量均匀地分发到多个服务器上，从而提高系统的性能和可靠性。
而负载均衡路由则是指在分发流量时，根据不同的策略将请求路由到不同的服务器上。
实现多层次负载均衡路由的步骤：1. 第一层负载均衡：配置全局负载均衡器在一个分布式系统中，通常会有多个数据中心或区域的服务器集群。
为了实现更高的可用性和容错能力，我们可以在不同的数据中心或区域之间设置一个全局负载均衡器。
全局负载均衡器监听所有请求，并决定将请求路由到哪个数据中心或区域的负载均衡器上。
2. 第二层负载均衡：配置区域负载均衡器在每个数据中心或区域内部，我们可以再次使用负载均衡器来分发请求到具体的服务器。
这些负载均衡器通常会根据服务器的性能负载、响应时间等指标进行动态调整，以确保流量分发的均衡。
3. 第三层负载均衡：配置服务器集群负载均衡器在每个服务器集群内部，我们可以使用服务器集群负载均衡器将请求分发到实际的服务器上。
这些负载均衡器会在服务器间进行负载均衡，并通过监控服务器的状态来实现故障转移。
4. 策略配置：根据需求选择路由策略在配置负载均衡器时，我们还需要根据实际需求选择合适的路由策略。
常见的路由策略有轮询、权重、源IP、最小连接数等。
根据业务需求，可以选择最适合的路由策略来优化负载均衡效果。
总结：通过配置负载均衡器实现多层次的负载均衡路由，可以提高系统的性能、可靠性和可扩展性。
具体的实施步骤包括配置全局负载均衡器、配置区域负载均衡器、配置服务器集群负载均衡器以及选择合适的路由策略。
在实际应用中，我们需要根据业务需求和系统规模来灵活配置负载均衡器，以达到最佳的负载均衡效果。

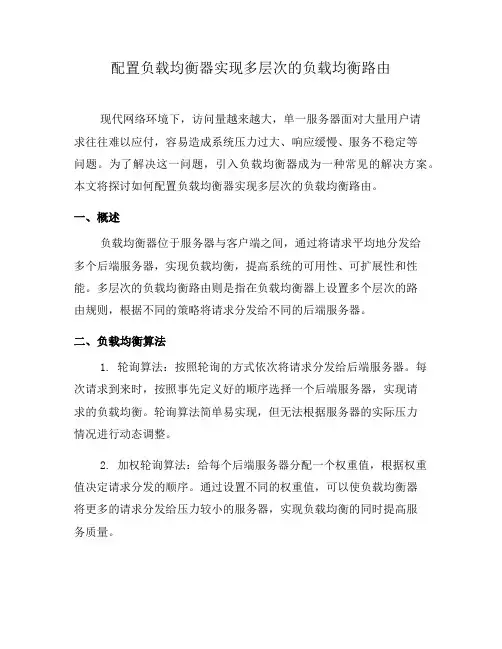

配置负载均衡器实现多层次的负载均衡路由(三)
配置负载均衡器实现多层次的负载均衡路由现代网络环境下，访问量越来越大，单一服务器面对大量用户请求往往难以应付，容易造成系统压力过大、响应缓慢、服务不稳定等问题。
为了解决这一问题，引入负载均衡器成为一种常见的解决方案。
本文将探讨如何配置负载均衡器实现多层次的负载均衡路由。
一、概述负载均衡器位于服务器与客户端之间，通过将请求平均地分发给多个后端服务器，实现负载均衡，提高系统的可用性、可扩展性和性能。
多层次的负载均衡路由则是指在负载均衡器上设置多个层次的路由规则，根据不同的策略将请求分发给不同的后端服务器。
二、负载均衡算法1. 轮询算法：按照轮询的方式依次将请求分发给后端服务器。
每次请求到来时，按照事先定义好的顺序选择一个后端服务器，实现请求的负载均衡。
轮询算法简单易实现，但无法根据服务器的实际压力情况进行动态调整。
2. 加权轮询算法：给每个后端服务器分配一个权重值，根据权重值决定请求分发的顺序。
通过设置不同的权重值，可以使负载均衡器将更多的请求分发给压力较小的服务器，实现负载均衡的同时提高服务质量。
3. 最小连接数算法：根据后端服务器当前的连接数信息，选择连接数最小的后端服务器来处理请求。
这种算法可以有效地避免某个服务器压力过大的问题，使得负载均衡更加均匀。
4. 哈希算法：根据请求的内容通过哈希函数计算出一个值，再根据这个值选择一个后端服务器来处理请求。
这种算法适用于需要保持连接的场景，例如基于会话的应用。
三、多层次的负载均衡路由为了实现多层次的负载均衡路由，我们可以在负载均衡器上设置多个层次的路由规则，根据请求的特定属性将请求分发到不同的后端服务器。
举例来说，假设我们有一个电商平台，其中商品分为服装、家电、食品等不同类别。
我们可以设置负载均衡器的第一层路由规则为根据请求的URL路径判断商品的类别，然后将请求分发给对应类别的后端服务器。
在第二层路由规则中，我们可以根据用户的地理位置信息将请求进一步分发到离用户最近的后端服务器上。
如何设置路由器负载均衡
如何设置路由器负载均衡在如今高度互联的世界中，网络连接已成为我们日常生活中不可或缺的一部分。
为了确保网络连接的稳定性和良好的用户体验，路由器的负载均衡功能显得尤为重要。
本文将向您介绍如何设置路由器的负载均衡，以提升网络性能和稳定性。
一、了解负载均衡的概念负载均衡是一种网络技术，旨在将网络流量平均分配到多个连接或资源上，从而实现资源的有效利用和网络性能的增强。
通过负载均衡，可以避免网络拥塞和单个连接的性能瓶颈，提高网络的可用性和吞吐量。
二、选择合适的路由器在设置路由器负载均衡之前，我们首先需要选择一款合适的路由器。
现如今市面上有许多支持负载均衡功能的路由器品牌和型号，例如Cisco、TP-Link等。
在选择路由器时，需要考虑自己的网络需求和预算，并选择支持负载均衡功能的路由器型号。
三、连接路由器并访问管理界面将路由器连接至电源，并通过网线将其与电脑连接。
打开浏览器，输入默认的管理IP地址（如192.168.1.1）并按下回车键，以访问路由器的管理界面。
四、登录并进入路由器设置界面在管理界面中，输入默认的用户名和密码，登录到路由器。
通常，路由器的默认用户名和密码可以在路由器的背面或说明书中找到。
成功登录后，会进入到路由器的设置界面。
五、找到负载均衡设置选项在路由器的设置界面中，寻找负载均衡设置选项。
这通常位于网络设置或高级设置等菜单中。
根据不同的路由器品牌和型号，选项的具体名称可能有所不同，但功能相似。
六、启用负载均衡功能在负载均衡设置选项中，找到启用负载均衡功能的复选框，并将其勾选上。
然后，根据实际需求，选择合适的负载均衡算法。
常见的算法包括轮询、加权轮询和最少连接数等。
选择适合自己网络环境的算法，并保存设置。
七、配置负载均衡规则在启用负载均衡功能后，我们需要配置负载均衡的规则，以确定网络流量的分配方式。
在设置界面中，找到负载均衡规则或转发规则选项。
通过添加规则，指定不同的网络连接或资源的权重和优先级，以实现负载均衡。
如何在路由器设置负载均衡
如何在路由器设置负载均衡在路由器设置负载均衡负载均衡是一种网络技术，可以实现在多个网络设备之间分配负载，增加网络的吞吐量和可靠性。
通过在路由器上进行负载均衡的设置，可以帮助优化网络性能并提高用户体验。
本文将介绍如何在路由器上进行负载均衡的配置。
1. 确定负载均衡的需求在进行负载均衡设置之前，首先需要明确负载均衡的具体需求。
例如，您可能希望在多个网络连接之间均衡分配流量，或者将负载均衡应用于多个服务器之间。
根据具体的需求来选择适合的负载均衡算法和设置方法。
2. 查找适用于路由器的负载均衡协议负载均衡通常使用一些协议来实现。
在设置路由器负载均衡之前，需要确保路由器支持适用的负载均衡协议。
常见的负载均衡协议包括基于内容的负载均衡（Content-based Load Balancing）、轮询（Round Robin）、最小连接数（Least Connection）等。
通过查找路由器的技术规格和功能介绍，可以找到适合的负载均衡协议。
3. 登录路由器的管理界面要进行路由器负载均衡的设置，首先需要登录路由器的管理界面。
通常情况下，您需要通过浏览器访问路由器的IP地址，并提供正确的用户名和密码进行登录。
一旦成功登录，您就可以开始进行负载均衡的配置。
4. 寻找负载均衡设置选项在路由器的管理界面中，寻找与负载均衡相关的设置选项。
这些选项可能位于不同的菜单中，具体取决于您使用的路由器品牌和型号。
一般来说，您可以在较高级别的菜单或设置页面中找到与负载均衡相关的选项。
5. 配置负载均衡参数在找到负载均衡设置选项后，您可以开始配置负载均衡的参数。
具体的配置参数可能包括选择负载均衡算法、定义负载均衡的服务器或连接池、设置优先级等。
根据您的具体需求，逐一设置这些参数。
6. 测试负载均衡性能在完成负载均衡设置后，您可以进行性能测试，以确保负载均衡正常工作。
通过监控网络流量和传输速度，可以评估负载均衡算法的效果以及系统的性能提升情况。
局域网组建网络负载均衡的配置与实现
局域网组建网络负载均衡的配置与实现在当今互联网时代，网络负载均衡成为局域网组建中至关重要的一环。
通过合理的配置和实现网络负载均衡，可以提高网络的稳定性、可靠性和性能。
本文将介绍如何在局域网中进行网络负载均衡的配置与实现。
一、概述网络负载均衡是指将网络流量分配到多个服务器上，以达到平衡服务器负载、提高系统性能和可靠性的目的。
在局域网中，要实现网络负载均衡，需要进行以下配置和实现步骤。
二、网络负载均衡的配置1. 网络设备选型首先，需要选择适合的网络设备来支持网络负载均衡。
常见的网络设备包括交换机、路由器和负载均衡器。
根据具体需求和预算，选择合适的设备。
2. 网络设备连接将选定的网络设备连接到局域网中，确保设备之间的互联正常。
这可以通过接入点、网线或者其他连接方式完成。
3. IP地址规划对于局域网中的每个服务器，需要为其分配独立的IP地址。
同时，还需要规划一个用于负载均衡的虚拟IP地址。
4. 配置负载均衡算法根据需求，选择合适的负载均衡算法。
常见的算法包括轮询、加权轮询、最少连接和源地址哈希等。
根据实际情况配置设备的负载均衡算法。
5. 配置端口映射为了实现负载均衡，需要进行端口映射的配置。
将来自外部网络的请求映射到后端服务器的对应端口上。
6. 设置健康检查为了确保后端服务器的可用性，需要设置健康检查。
通过定期检查后端服务器的状态，来判断其是否正常工作。
如果服务器状态异常，则将其从负载均衡器中剔除。
三、网络负载均衡的实现1. 安装和配置负载均衡器根据选定的负载均衡器类型，进行安装和配置。
这包括配置负载均衡器的IP地址、网关、子网掩码等参数。
2. 配置服务器将需要进行负载均衡的服务器加入到负载均衡器中，并配置相应的参数。
这包括服务器的IP地址、端口号等信息。
3. 测试和监控在配置完成后，进行测试和监控。
通过模拟用户请求，测试负载均衡器的工作情况。
同时，监控服务器的负载情况，及时进行调整和优化。
四、注意事项1. 选择合适的负载均衡算法。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
试验九:配置网络负载均衡路由1 实验目的：
通过添加到某个网段的两条静态路由将会实现网络负载均衡。
2 网络拓扑
3 试验环境：
PC的IP地址和路由器的IP地址以及静态路由已经配置完毕。
4 试验要求
在这个网络中，只需要192.168.1.0/24能够和和192.168.6.0/24通信。
你需要配置Router8到192.168.6.0/24网段的两条静态路由。
你需要配置Router5到192.168.1.0/24网段的两条静态路由。
在router2、3、4添加到192.168.1.0/24和192.168.6.0/24网段静态路由。
在router1、0、7添加到192.168.1.0/24和192.168.6.0/24网段静态路由。
5 基本配置步骤
5.1在Route2上
Router#confi t
Router(config)#ip route 192.168.1.0 255.255.255.0 192.168.2.1 Router(config)#ip route 192.168.6.0 255.255.255.0 192.168.3.2 5.2在Router3上
Router#confi t
Router(config)#ip route 192.168.1.0 255.255.255.0 192.168.3.1 Router(config)#ip route 192.168.6.0 255.255.255.0 192.168.4.2 5.3在Router4上
Router#conf t
Router(config)#ip route 192.168.1.0 255.255.255.0 192.168.4.1 Router(config)#ip route 192.168.5.0 255.255.255.0 192.168.5.2
5.4在Router1上
Router#confi t
Router(config)#ip route 192.168.1.0 255.255.255.0 192.168.0.2 Router(config)#ip route 192.168.6.0 255.255.255.0 192.168.9.1
5.5在Router0上
Router#confi t
Router(config)#ip route 192.168.1.0 255.255.255.0 192.168.9.2 Router(config)#ip route 192.168.6.0 255.255.255.0 192.168.8.1
5.6在Router7上
Router#confi t
Router(config)#ip route 192.168.1.0 255.255.255.0 192.168.8.2
Router(config)#ip route 192.168.6.0 255.255.255.0 192.168.7.1
5.7在Router8上添加两条到192.168.
6.0/24网段的路由
Router#confi t
Router(config)#ip route 192.168.6.0 255.255.255.0 192.168.2.2
Router(config)#ip route 192.168.6.0 255.255.255.0 192.168.0.1
5.8在Router5上添加两条到192.168.1.0/24网段的路由
Router#confi t
Router(config)#ip route 192.168.1.0 255.255.255.0 192.168.5.1
Router(config)#ip route 192.168.1.0 255.255.255.0 192.168.7.2
6 测试网络负载均衡
6.1在PC0上测试到PC1的路由
PC>ping 192.168.6.2
Pinging 192.168.6.2 with 32 bytes of data:
Reply from 192.168.6.2: bytes=32 time=34ms TTL=123
Reply from 192.168.6.2: bytes=32 time=35ms TTL=123
Reply from 192.168.6.2: bytes=32 time=31ms TTL=123
Reply from 192.168.6.2: bytes=32 time=35ms TTL=123
Ping statistics for 192.168.6.2:
Packets: Sent = 4, Received = 4, Lost = 0 (0% loss),
Approximate round trip times in milli-seconds:
Minimum = 31ms, Maximum = 35ms, Average = 33ms
6.2关闭Router3的serial 2/0端口
Router#confi t
Router(config)#int serial 2/0
Router(config-if)#sh
6.3再次在PC0上测试到PC1的路由
PC>ping 192.168.6.2
Pinging 192.168.6.2 with 32 bytes of data:
Reply from 192.168.3.2: Destination host unreachable. 通过Router3的数据包不可到达Reply from 192.168.6.2: bytes=32 time=34ms TTL=123 通过下面链路的数据包可以到达Reply from 192.168.3.2: Destination host unreachable.
Request timed out.
Ping statistics for 192.168.6.2:
Packets: Sent = 4, Received = 1, Lost = 3 (75% loss),
Approximate round trip times in milli-seconds:
Minimum = 16ms, Maximum = 34ms, Average = 71ms
PC>。
