防水手机的市场发展和测试方法
手机的防水性检测原理及方法(1)
手机的防水性检测原理及方法
手机是我们生活中接触最多的电子产品，无论是在家还是出门在外，手机都成了我们随身携带的通讯设备。
随着防水智能手表的流行，防水手机也开始出现在市场上并被消费者所关注。
既然是防水手机，厂家肯定是要对手机的防水性能进行检测，那手机的防水性能是怎么被检测出来的？今天海瑞思科技为大家简述手机的防水测试原理及方法。
手机的气密性和手机的防水性能息息相关。
如果手机的气密性好，密封性强，空气是没有办法进到手机内部，那么这个手机的防水性能肯定好。
为了保证手机的整机的防水性能，厂商通常会在对手机的整机检测前，对手机的内部配件进行防水检测。
无论是配件的防水检测还是最后的手机整机的防水检测，目前用的都是气密性检测仪。
气密性检测仪用的是压缩空气进行检测，是一种无损检测方法，不会对产品造成二次损害。
（海瑞思HP气密性检测仪）
气密性检测仪用压缩空气作为检测介质，通过检测产品内部气压的变化来判断产品的密封性。
如果一个产品是有充气孔的，我们可以直接通过充气孔往产品内部充入检测气体。
如果产品没有充气孔，需要做一个和测试产品相仿的模具，测试产品放在模具中，向模具内部充入压缩空气，我们的传感器会实时监测产品内气体的变化，并且测试数据会直观的在显示屏上显示。
气密性检测仪会根据产品的测试数据，智能判断出产品是防水还是存在泄露。
（双通道手机气密性检测）
深圳海瑞思科技在手机检测方面有成熟的测试方案，已经为国内外多家手机厂商提供气密性检测服务，比如苹果，华为，顺丰手机。
需要做气密性检测的厂家，欢迎致电海瑞思科技。
ip68防水测试方法及标准
ip68防水测试方法及标准（原创版3篇）篇1 目录I.引言A.ip68防水测试的背景和意义B.本文主要内容和结构II.ip68防水测试方法及标准A.测试原理和方法1.防水等级定义和标准2.测试方法和步骤B.测试环境要求1.温度和湿度要求2.压力范围要求C.测试样品要求1.样品类型和尺寸要求2.样品材质和结构要求D.测试结果评估和报告1.测试结果判定标准2.测试报告内容和格式要求III.ip68防水测试的应用场景和优势A.电子产品防水应用场景1.手机、相机等便携式设备2.智能家居和安防设备B.汽车电子防水应用场景1.车载音响、导航仪等设备2.汽车电子控制系统C.ip68防水测试的应用优势和应用前景1.提高产品防水性能和可靠性2.拓展产品应用领域和市场规模篇1正文ip68防水测试方法及标准是电子产品防水应用领域中一种重要的测试方法和标准。
本文将从ip68防水测试方法及标准、应用场景和优势等方面进行介绍和分析。
一、ip68防水测试方法及标准ip68防水测试方法及标准是按照国际电工委员会（IEC）标准进行测试的。
该标准将防水等级分为ip68，其中ip表示“ingress Protection”，意为“防护”，而数字6和8则表示防护等级的级别。
具体来说，ip68表示防护等级中的最高级别，即完全防护，能够抵御深达1.5米的水深，以及任意方向的水流和喷水。
以下是ip68防水测试的方法和步骤：1.防水等级定义和标准：根据IEC标准，防水等级分为ip54、ip65、ip67和ip68四个等级。
其中，数字5、6、7、8分别表示防护级别为“轻度防护”、“中等防护”、“重度防护”和“完全防护”。
具体来说，数字5表示能够抵御水滴冲击，数字6表示能够抵御水流喷溅，数字7表示能够抵御水浸泡，数字8表示能够抵御深达1.5米的水深以及任意方向的水流和喷水。
2.测试方法和步骤：根据IEC标准，ip68防水测试包括环境条件、样品要求、测试样品安装、测试步骤和结果评估五个部分。
三防手机报告
三防手机标准--具体描述
（4）IPX 4 方法名称：溅水试验 试验方法： a．摆管式溅水试验 试验设备和试样放置：与上述 IPX 3 之 a 款均相同； 试验条件: 除后述条件外，与上述 IPX 3 之 a 款均相同；喷水面积为摆管中点两边各 90°弧段内喷水孔的喷水喷向样品。被试样品放在摆管半圆中心。摆管沿垂线两边 各摆动 180°，共约 360°。每次摆动 ( 2×360°) 约 12s 试验时间： 与上述 IPX 3 之 a 款均相同 ( 即10 min )。 b．喷头式溅水试验 试验设备和试样放置：与上述 IPX 3 之 b 款均相同； 试验条件：拆去设备上安装带平衡重物的挡板，其余与上述 IPX 3 之 b 款均相同； 试验时间：与上述 IPX 3 之 b 款均相同， 即按被检样品外壳表面积计算，每平方米 为 1 min (不包括安装面积) 最少 5min （5）IPX 5 方法名称：喷水试验 试验设备：喷嘴的喷水口内径为 6.3mm 试验条件：使试验样品至喷水口相距为 2.5m ～ 3m ，水流量为 12。5 L/min ( 750 L/h ) 试验时间：按被检样品外壳表面积计算，每平方米为 1 min (不包括安装面积) 最少 3 min
三防手机结构设计
机械式电池门锁是一种旋转抓器件(spinning catch)，因此可以在锁配件的馈通装置中 采用一个O形密封环。O形密封环在旋转轴通道中支撑得很好；其设计与防水手表和计秒 表上的功能按钮的设计极其类似。类似地，可采用一个静态O形环作为耳机/充电器插座的 密封盖，这种盖子可以以吸附方式到位，使内部电气元件免受损害。 内部堆叠设计时，尽量将结构件和硬件器件固定在主板上（或者是固定支架上），尽 量采用螺钉方式固定，对于一些容易振动和剥落的器件提前采用缓冲垫，泡棉等加以保护。 螺钉位置布局要合理，普通直板手机建议采用至少8颗螺钉以上，受力需要均匀分布，以 确保装配均匀可靠。尽量保持内部堆叠的整体性，为后续结构设计提供方便和保障。堆叠 设计需要综合考虑ID和结构的需要。 LCD的保护，可以采用金属支架和橡胶材料将LCD固定，并用螺钉将其固定在PCB上， 连接方式建议采用焊接方式以确保可靠，上面用弹性材料加以压紧以防止脱落。对于触摸 屏，需要确保塑料有足够的强度将防水密封材料（采用较软的高拉硅胶或者积水公司两面 都带有背胶的泡棉）压缩到一定的程度，后壳上可以长筋压紧在PCB上，PCB通过螺钉固 定在前壳上以确保一定的压缩量。 LENS设计时候，采用防水双面胶粘贴在塑壳上，必须确保有足够的双面胶粘贴面积 和宽度，双面胶可以选用0.16MM厚度的3M 300LSE材料以及其他如TESA,积水公司的双 面胶材料。粘贴的LENS面和塑壳面必须确保是光面接触。 CAMERA的保护，CAMERA的前部加缓冲材料，底部要用泡棉压紧。同时CAMERA LENS的固定应该可靠。
三防手机报告范文
三防手机报告范文一、引言随着科技的不断发展，手机已经成为人们日常生活中必不可少的工具之一、然而，在使用手机的过程中，我们也不可避免地会面临一些意外情况，比如水、尘土以及摔落等。
因此，为了保护手机的安全和延长其使用寿命，近年来，三防手机逐渐成为市场上的一大热门。
本报告将对三防手机的定义、特点、优点以及市场前景进行详细分析。
二、三防手机的定义三防手机是指在普通手机的基础上，具备防护水、防尘和防摔功能的手机产品。
它采用了特殊的工艺和材料，以保证手机在遭受意外撞击、水溅、尘土等情况下仍能保持正常运行。
三、三防手机的特点1.防水：三防手机采用了特殊的防水设计，通过使用防水材料和技术密封，手机能够在水下一定深度的情况下依然保持正常工作。
一般的三防手机可以在水下30分钟至1小时的时间内不受损。
2.防尘：三防手机采用了防尘网等设计，在手机的接口和出风口等位置设置了特殊的结构，以防止尘土进入手机内部影响正常运行。
3.防摔：三防手机具备优良的抗摔性能，采用了耐冲击材料和衬垫设计，能够在摔落时有效减缓冲击力，减少对手机内部零部件的伤害。
四、三防手机的优点1.拥有较高的防护性能，能够有效防止意外情况对手机产生的损害，保护手机的安全。
2.在户外运动、旅行等活动中，能够充分满足用户对手机的功能需求，在极端环境下也能正常使用。
3.提供了更长的使用寿命，由于采用了特殊材料和结构设计，三防手机的耐用性要更高，能够延长手机的使用寿命。
4.具备较高的市场竞争力，随着人们对户外生活和极限运动的热爱程度不断提升，对三防手机的需求也在逐年增加，市场前景广阔。
五、三防手机的市场前景1.户外运动爱好者群体不断壮大。
随着人们生活水平的提高和休闲度假的普及，户外运动的群体迅速增加。
三防手机的防护性能和特殊设计，能够满足他们对手机的高要求，因此，市场需求会不断增长。
2.极限运动需求的提升。
随着人们对刺激和挑战的追求，极限运动也逐渐成为时尚和生活方式的一部分。

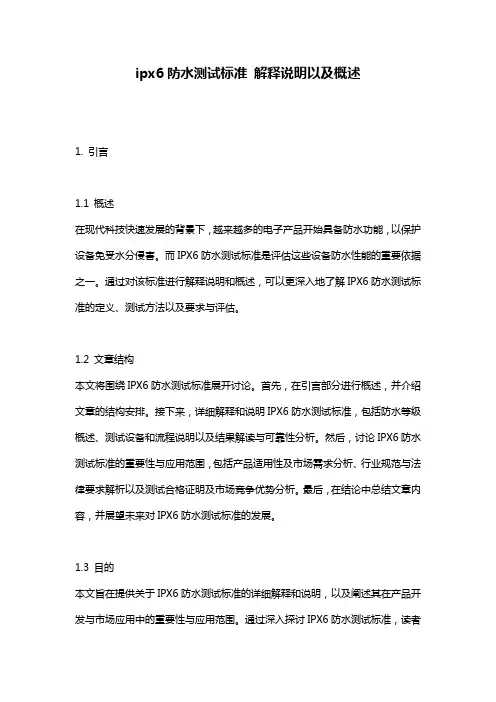

ipx6防水测试标准_解释说明以及概述
ipx6防水测试标准解释说明以及概述1. 引言1.1 概述在现代科技快速发展的背景下，越来越多的电子产品开始具备防水功能，以保护设备免受水分侵害。
而IPX6防水测试标准是评估这些设备防水性能的重要依据之一。
通过对该标准进行解释说明和概述，可以更深入地了解IPX6防水测试标准的定义、测试方法以及要求与评估。
1.2 文章结构本文将围绕IPX6防水测试标准展开讨论。
首先，在引言部分进行概述，并介绍文章的结构安排。
接下来，详细解释和说明IPX6防水测试标准，包括防水等级概述、测试设备和流程说明以及结果解读与可靠性分析。
然后，讨论IPX6防水测试标准的重要性与应用范围，包括产品适用性及市场需求分析、行业规范与法律要求解析以及测试合格证明及市场竞争优势分析。
最后，在结论中总结文章内容，并展望未来对IPX6防水测试标准的发展。
1.3 目的本文旨在提供关于IPX6防水测试标准的详细解释和说明，以及阐述其在产品开发与市场应用中的重要性与应用范围。
通过深入探讨IPX6防水测试标准，读者可以更好地了解该标准的背景、定义和评估方法，从而为相关行业提供有力的指导和参考。
此外，通过分析该标准在产品适用性、市场需求、行业规范以及竞争优势等方面的作用，可以帮助企业进行决策制定和市场竞争策略部署。
2. IPX6防水测试标准：2.1 定义：IPX6防水测试标准是一种用于评估电子设备或产品在强力喷射等级为6的水流下的防水性能的测试方法。
根据这个标准，产品必须能够在高压水柱的喷射下保持内部不受到侵入或损坏。
2.2 测试方法：IPX6防水测试主要通过使用专门设计的防护装置和设备，将高压喷射等级为6的水流以固定的角度和压力喷射到待测产品表面上。
测试时需确保整个产品表面都能被均匀覆盖，并且能够模拟实际使用中可能遭受到的最大冲击。
2.3 要求与评估：在IPX6防水测试中，产品需要经过一定时间的连续喷射，并且在此过程中不能出现任何内部损坏或进水现象。
ip67防水测试方法及标准
ip67防水测试方法及标准
IP67是一种国际标准，用于评估电子设备、仪器仪表等产品的防水性能。
它表示该设备在特定条件下具有一定程度的防尘和防水能力。
下面是IP67防水测试方法及标准的一般流程：
1. 防尘测试（首位数字）：
-IP6X级：使用干燥的粉尘环境，在设备表面产生尘土，并观察是否会进入设备内部。
2. 防水测试（第二位数字）：
- IPX7级：将设备放置于1米深的水中，持续30分钟。
- IPX8级：将设备放置于超过1米深的水中，持续指定的时间。
需要注意的是，实际的IP67防水测试可能因产品类型、应用领域和制造商的要求而有所不同。
以下是一些常见的测试方法和标准，可供参考：
1. 防尘测试：
-使用粉尘试验室进行尘土测试，根据不同颗粒大小和密度的尘土对设备进行覆盖。
-使用颗粒计数器或可见光透射度仪器，检测设备表面和内部的尘埃浓度。
2. 防水测试：
-使用水密封设备或测试槽，确保设备完全密封。
-对设备进行静态或动态水压测试，以验证其防水性能。
-在测试结束后，检查设备内部是否有水进入，以评估其防水能力。
在进行IP67防水测试时，可以参考国际标准IEC 60529（也称为EN 60529）中有关IP等级的规定。
该标准提供了有关防尘和防水等级的详细说明，并定义了不同等级所需的测试条件和结果判定。
需要指出的是，进行IP67防水测试通常需要专业设备和实验室环境，以确保准确性和可靠性。
如果您有特定的产品需要进行防水测试，建议咨询专业的测试实验室或认证机构，他们可以根据您的需求提供更详细和准确的测试方法和标准。
ip68防水测试方法及标准
ip68防水测试方法及标准摘要：I.防水测试方法及标准概述A.IP68 防水等级定义B.防水测试方法的重要性II.IP68 防水测试方法A.试验设备与条件B.试验流程与步骤C.结果评估与判定III.IP68 防水测试标准A.国际标准B.国家标准C.行业标准IV.IP68 防水测试方法与标准的意义A.保证产品质量和安全性B.提升产品市场竞争力C.满足客户需求和行业规定正文：IP68 防水测试方法及标准是衡量产品防水性能的重要手段。
IP68 防水等级定义中，数字“6”表示防尘性能，数字“8”表示防水性能。
这意味着IP68 等级的产品具备较高的防尘和防水能力，可以应对各种恶劣环境。
防水测试方法的重要性体现在以下几个方面：首先，防水性能是产品质量和安全性的重要组成部分。
对于电子产品、通信设备、户外工具等产品而言，防水性能直接关系到产品的使用寿命和性能。
其次，防水测试方法可以帮助企业提升产品市场竞争力。
通过测试并达到IP68 防水等级，可以使产品在市场上脱颖而出，吸引更多客户。
最后，IP68 防水测试方法与标准是满足客户需求和行业规定的重要途径。
在某些行业和应用场景中，如户外、水下等环境，IP68 防水等级是产品的基本要求。
IP68 防水测试方法包括试验设备与条件、试验流程与步骤以及结果评估与判定。
试验设备与条件需要具备一定的深度和压力的水环境，例如防水试验箱、水池等。
试验流程与步骤包括将产品放入水中、施加压力、观察泄漏情况等。
结果评估与判定则根据试验过程中产品是否进水、进水程度等因素来判断产品的防水性能是否达到IP68 等级。
IP68 防水测试标准包括国际标准、国家标准和行业标准。
国际标准如IEC 60529，对IP68 防水等级进行了详细规定。
国家标准如GB 4208，也对IP68 防水等级提出了明确要求。
此外，一些行业标准也对IP68 防水等级有特定规定，如通信行业、电子行业等。
总之，IP68 防水测试方法及标准对于保证产品质量和安全性、提升产品市场竞争力以及满足客户需求和行业规定具有重要意义。
智能手机的防水技术解析
智能手机的防水技术解析智能手机在我们的生活中扮演着越来越重要的角色。
然而，无论是在户外活动还是日常使用中，智能手机都面临着水的侵害风险。
为了解决这个问题，手机制造商们一直在致力于开发更先进的防水技术。
本文将对智能手机的防水技术进行解析，以帮助读者更好地了解智能手机的防水功能和相关技术。
一、防水等级智能手机的防水功能通常通过IP等级（Ingress Protection）来表示。
IP等级由两个数字组成，分别表示手机对固体物体和液体的防护等级。
其中，第一个数字表示对固体物体的防护等级，第二个数字表示对液体的防护等级。
例如，IP67的手机表示对固体物体具有完全防护能力（6），对于浸泡在水中30分钟而言具有一定防护（7）。
二、物理密封目前，智能手机主要采用物理密封的方式实现防水功能。
这意味着手机在外部构造上进行了一系列的设计和加工，以确保防水性能。
具体来说，手机在接口、按键和边框等关键部位使用了防水胶圈、防水膜和防水胶等材料，以防止水分渗入手机内部。
三、防水性能测试为了确保智能手机的防水性能，制造商通常会对手机进行严格的测试。
这些测试包括模拟水流喷射、浸泡水中、高湿度环境下的表现等。
只有通过了这些测试并获得相应的认证，智能手机才能宣称具备防水功能。
四、进一步改进的技术除了传统的物理密封技术，一些手机制造商也开始尝试更先进的防水技术。
例如，采用纳米涂层技术可以在手机内部和外部形成一层防水保护膜，提高手机整体的防水性能。
此外，一些手机还采用了可变气压控制系统，可以在水下自动调整气压，避免在极端情况下发生气密性破坏。
五、使用注意事项尽管智能手机的防水功能在日常使用中给我们带来了很大的便利，但仍然需要我们注意一些事项。
首先，虽然手机具备了防水功能，但并不代表可以在水中长时间使用。
因此，我们在水下使用手机时仍然需要保持注意和谨慎。
其次，手机防水性能存在一定的时效性，随着时间的推移，防水胶圈和防水膜等材料可能会老化，从而降低手机的防水性能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
日本手机市场和防水手机检测的现状
株式会社ハムロン・テック （ 哈牡隆科技有限公司 ）
日本产防水手机的历史
日本最早的防水手机ＣＡＳＩＯ C303CA于2000年发售
“CASIO制C303CA”和防水试验机
哈牡隆产差压方式泄露测试机HE5300B
日本制防水手机的历史
时期 状况 2000～2006年
NTT ｄｏｃｏｍｏ
这些测试方式是？
au
Tab
Tab
Tab
Tab
au
SoftBank
Tab
Tab
Tab
Tab
日本国内2014～15年新机型 29款防水机型
NTT ｄｏｃｏｍｏ
这些测试方式是？
au
Tab
Tab
Tab
Tab
WPC
WPC WPC
WPC
WPC WPC WPC WPC WPC
WPC WPC WPC WPC
⑤ 出现小泄露的情况，通过被测物内部压力和外部压力差的减少，变形量产生复原。 ⑥ 完全没有泄露的情况下，在一定的压力下，变形量没有变化，不会产生复原。
手机・智能手机的防水检测
世界上最普遍被使用的检测仪器是？
歪量检测方法
哈牡隆科技有限公司 ＷＰＣ系列产品
日本国内2014～15年新机型 29款防水机型
WPC基本 构造
根据上页操作来进 行一下的泄漏判定。
①加压开始
WPC判定原理
③大泄漏的话完全不变形或者变形后马上复原。
横轴为测试时间
大泄漏判定 小泄露判定 合格判定
大 ← 歪量 → 小
纵轴是被测物表面 的变形量（也称为 歪量）
④停止加压
⑤变形量复原
②产生变形量 ⑥无复原
加压开始
判定大泄漏
时间 →
加压停止 判定小泄露
OK判定
①② 被测物周围受到加压后，根据被测物内外压力的差距，被测物表面会产生变形。（被压瘪） ③ 出现大泄漏的情况，由于不会产生压力差或者短时间内变为等压状态，所以会产生完全不变形或者变形后马上复原。
WPC的判 定操作
④ 没有发现大泄漏的情况，通过一定的压力内测试变形量的变化，来进行小泄露的判定。
IP保护等级（编号）表
保护等级
根据等级不同，所规定的实验条件也不同
要
无保护 对于垂直滴下的水源进行保护。
点
种类
防滴I形 防滴II形 防雨形 防溅型 防喷流形 耐水性 防浸形 潜水型 防湿形
0 1 2 3 4 5 6 7 8 -
对于15°以内倾斜及垂直滴下的水进行保护。 对于洒水进行防水保护。 对于飞溅的水进行防水保护。 对于喷流水源进行保护。 对于强力喷流进行保护。 浸入水中而没有影响进行保护。 对于潜水状态下的使用进行保护。 对于相对湿度在90%以上的湿气状态下进行保护。
手机的防水检测方法
代表性的检测方法
检测方法 检测内容 设备形状一例 同时对良品和被测物加入相同的压力，根据 【主要製品の歩み】 差压方式 空气泄露而产生的压力差进行检测。 对被测物内部进行加压（或减压）利用测试压 力表进行内部压力测试。泄露的情况下，测试 压力表压力会发生变化从而实现检测。
压力表方式
机型
日本制防水手机的历史
时期 状况 2011～2014年
手机的防水机能已经普及，智能手机和平板型终端也开始普及搭载防水性 能。 1. 拥有确保防水构造的技术。 2. 防水手机被广泛普及，像手表一样防水变成了手机的基本机能之一。 3. 智能手机和平板电脑的形状比以往的手机的按钮以及可动的部位减少， 也有利于防水机种的开发。
东亚地区销售网点
日本国内正规代理店 4个网点 海外正规代理店 9个网点 中国服务中心 上海服务中心
大連 ソウル 名古屋 大坂 上海 福岡 台北 東京
北京
南京
本次高交会出展中
広州 深圳 香港
2G25
实机展示讲解。 敬请到场参观指导。
歪量方式
对被测物周围外部进行加压，根据被测物表 面弯曲量的变化进行判断从而实现检测。
检测方式 差压方式 压力表方式 歪量方式
価格 高 低 高
耗材成本 高 低 低
判断准确性 优 差 优
操作难易度 复杂 简单 简单
差压方式
被测物为密封状态
阀门AV1
标准品密封舱
阀门AV3
大泄漏缸
标准品
一般来说，大泄漏缸 的容积是测试密封舱 容积减去被测物自身 体积。
生活防水 或 日常防水
完全防水
「生活防水」和「完全防水」在一般表达上的规格是不同的。在日本，表示为「生活防水」和「日常防水」的手机 大多为 IPX4 以上，而表示为「防水」的手机一般为「完全防水」，大多在 IPX7 以上。
手机防水的检测方法
检测方法的特点 手机因为是组装产品，所以全检是基本条件。 不用水，利用气压加压（或真空）检测为一般性检测方法。 利用气压来检测时，找到气压与水的对应检测条件是必要的。 利用气压检测的时候，需要对听筒和麦克部位进行胶带封闭。 “完全防水”与“生活防水”的检测方法基本相同。 “大泄漏”和“生活防水”的检测方法会比较难的情况出现。
防水手机是“户外使用”等限定产品。 没有进行对一般用户的普及。
2007～2010年
手机的防水化迅速发展。
理由
1. 因为防水密封・防水构造的技术不够 成熟，构造上制约比较多，所以不 能广泛的被一般客户所接受。 2. 手机厂家在开发上面对于手机的设 计性和机能性上进行了优先开发。
1. 由于“防水技术”的提高，在即不 影响外观设计的基础上，薄型手机 也可以实现防水结构。 2. 由于手机对各种功能的增加，防水 市场的需求也越来越高。
理由
机型
日本国内2014～15年新机型 34款
NTT ｄｏｃｏｍｏ au
Tab
Tab
au
SoftBank
Tab
Tab
Tab
Tab
日本国内2014～15年新机型 34款 里面29款是防水机型
NTT ｄｏｃｏｍｏ au
Tab
Tab
Tab
Tab
au
SoftBank
Tab
Tab
Tab
Tab
日本手机厂家的动向
差压防水 测试仪的 操作原理
④ 如果被测物有泄漏的情况下，泄露的部分使被测物密封舱内的容积变大，标准品 的密封舱内压力降低，从而使得传感器检测出泄漏。
压力表方式
减压（抽真空）方法 压力表
阀门AV
被测物
泄漏判定
排气
和被测物形状相同带有吸排气口的治具。
① 对电池后盖等安装排气治具，按上图空压回路连接。
被测产品和机型更新换代也能直接使用。
易用性“ＮＯ.1”保证工厂和售后维修中心拥有相同品质。
不需要严格的管理和熟练操作人员。完美支持生产车间。
超过30年数以千计的信誉和业绩。
为JIS标准所认定的防水测试方法。
ＷＰＣ防水测试仪的业绩
全系列超过6,000台以上的销售业绩 日系手表厂家全部采用。 业界100％ （采用客户比例）实质性成为业界标准测量设备 防水手机 世界占有率超过90％（采用客户数） 日系5家、韓国系3家、中国・台湾系4家 电视/数码相机/DV 电子元件・电子产品・医疗等多样化产品的业绩
“防水”技术是日本的强项
防水机能 ＝ 不分国家和区域都是最基本的机能
防水技术是
专门技术和经验 精密模具技术 注射成型技术 防水插口等部件技术 密封材质 组装技术
不是数字化而是模拟化技术 ＝ 是“产品制造”技术的集合
日本的防水规格
根据日本工业标准JIS（Japanese Industrial Standards）的IP规格(保护规格），规定为 以下标记格式。
② 利用真空抽压泵进行抽压。 ③ 一定的减压（负压）后关闭阀门AV，开始测试。
压力表测 试方式的 基本操作
④ 如果有泄露的情况，压力表就会发生压力变化，实现泄露判断。
歪量测试方式
WPC的基本构造
歪量测试
加压口
压力
被测物 加压密封舱
① 准备一个密封的加压舱，通过加压口可以任意向密封舱内加入压力。 ② 将被测物放入加压封舱内。 ③ 向密封舱内加入任意压力。 ④ 被测物的表面随着加压产生变形量，计算这些变形量实现检测。
au
SoftBank
Tab
Tab
Tab
Tab
WPC
WPC
WPC
WPC WPC
WPC
WPC
WPC
WPC WPC
29机型中23种机型是使用“WPC”防水检测。占厂家采用率超过90％。
「ＷＰＣ系列被顾客称赞为“ＮＯ．１” 的理由是什么？」
ＷＰＣ防水测试仪的压倒性优势
不需要特殊夹具・初期投资以外长期耗材运营费用 基本为“０”
I
一般情况下 如果只有防水的情况
P
防尘等级
X
防水等级
X
IP67（防尘・防水） IPX7等标记方式（X是省略的意思）
虽然IP规格是根据JIS规格而来的日本独自的规格， 但由于和IEC（国际电气标准会议）60529:2001（内容基本一致），所以在日本以外 的国家，也成为了世界通用规格。
日本的防水规格
测试压力
差压传感器
阀门AV２
泄漏判定
被测物密封舱
阀门AV4
大泄漏缸
被测物
① 将被测物和标准品分别放入密封舱，按上图表示压力回路进行加压。
② 加压后，ＡＶ１和ＡＶ２同时关闭，对被测物进行微小泄漏的检测。 被测物有泄漏的情况下，被测物密封舱内的压力会下降，从而产生压力差。 ③ 大泄漏的情况下，随着加压的同时被测物内部和外部会变为等压状态，有可能检 测不到压差。将AV3和AV4同时打开。
