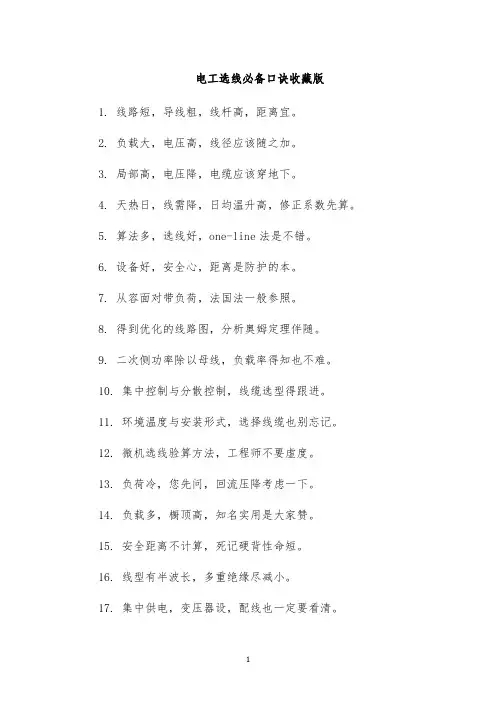

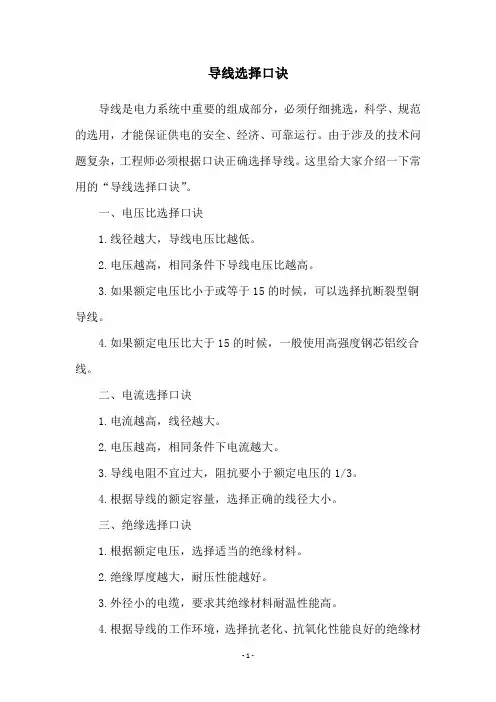

导线线径选择速记口诀
送你一套速算口诀，记在心里对你有好处。铜芯电缆的话应该够使了。铝芯绝缘导线载流量与截面的倍数关系
导线截面
(mm 2 )
1------------------------------------------------------------9
1．5--------------------------------------------------------13.5
2．5---------------------------------------------------------22.5
4-------------------------------------------------------------32
6-------------------------------------------------------------42
10-----------------------------------------------------------60
16-----------------------------------------------------------80
25-----------------------------------------------------------100
35------------------------------------------------------------122.5
50-----------------------------------------------------------150
70-----------------------------------------------------------210
95-------------------------------------------------------285
120------------------------------------------------------360
载流是截面
倍数 9 8 7 6 5 4 3．5 3 2．5
载流量
(A) 9 14 23 32 48 60 90 100 123 150 210 238 300

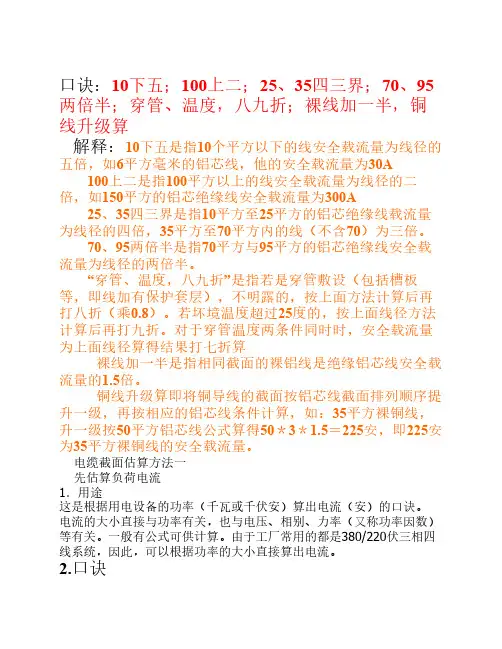

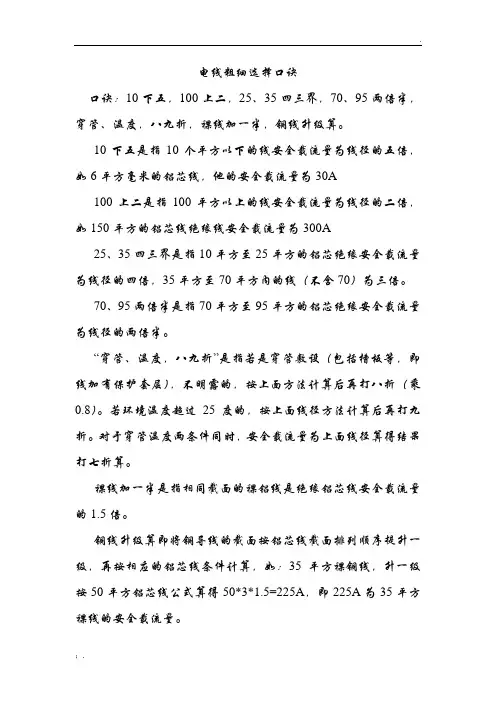

估算口诀：
二点五下乘以九，往上减一顺号走。
三十五乘三点五，双双成组减点五。
条件有变加折算，高温九折铜升级。
穿管根数二三四，八七六折满载流。
说明：
(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。由表5 3可以看出：倍数随截面的增大而减小。
“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。如2．5mm’导线，载流量为2．5×9＝22．5(A)。从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。
“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。即50、70mm’导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2．5倍，依次类推。
“条件有变加折算，高温九折铜升级”。上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。如16mm’铜线的载流量，可按25mm2铝线计算
简易记住任何规格的矩形母排的载流量b", 矩形母线载流量：k2 & (- @ 40℃时铜排载流量=排宽*厚度系数NX Ik O 排宽(mm);厚度系数为:母排12厚时为20;10厚时为18;依次为: ;qpz;Eiha [12-20，10-18，8-16，6-14，5-13，4-12] . , rgIuX 双层铜排[40℃]=1.56-1.58单层铜排[40℃]（根据截面大小定）,f )"/ G`7 3层铜排[40℃]=2单层铜排[40℃] `'zI~a*t^= 4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代) )cQm ^x 铜排[40℃]= 铜排[25℃]*0.85 h&G/ 35_f 铝排[40℃]= 铜排[40℃]/1.3 8pq:' b 例如求TMY100*10载流量为：pX*> fz2! 单层：100*18＝1800（A）〔查手册为1860A〕；1y x7BQ={ 双层：2（TMY100*10）的载流量为：1nq $%pU M 1800*1.58＝2940（A）；〔查手册为2942A〕；=%// D ' 三层：3（TMY100*10）的载流量为：DrB"we+? 1860*2＝3720（A）〔查手册为3780A〕\d. GW9FV 以上所有计算均精确到与手册数据相当接近。 1、常用的电线、电缆按用途分有哪些种类？ 答：按用途可分为裸导线、绝缘电线、耐热电线、屏蔽电线、电力电缆、控制电缆、通信电缆、射频电缆等。 2、绝缘电线有哪几种？ 答：常有的绝缘电线有以下几种：聚氯乙烯绝缘电线、聚氯乙烯绝缘软线、丁腈聚氯乙烯混合物绝缘软线、橡皮绝缘电线、农用地下直埋铝芯塑料绝缘电线、橡皮绝缘棉纱纺织软线、聚氯乙烯绝缘尼龙护套电线、电力和照明用聚氯乙烯绝缘软线等。 3、电缆桥架适合于何种场合？ 答：电缆桥架适用于一般工矿企业室内外架空敷设电力电缆、控制电缆，亦可用于电信、广播电视等部门在室内外架设。 4、电缆附件有哪些？ 答：常用的电附件有电缆终端接线盒、电缆中间接线盒、连接管及接线端子、钢板接线槽、电缆桥架等。 5、什么叫电缆中间接头？ 答：连接电缆与电缆的导体、绝缘屏蔽层和保护层，以使电缆线路连接的装置，称为电缆中间接头。 6、什么叫电气主接线？ 答：电气主接线是发电厂、变电所中主要电气设备和母线的连接方式，包括主母线和厂用电系统按一定的功能要求的连接方式。 7、在选择电力电缆的截面时，应遵照哪些规定？ 答：电力电缆的选择应遵照以下原则： （1）电缆的额定电压要大于或等于安装点供电系统的额定电压；（2）电缆持续容许电流应等于或大于供电负载的最大持续电流；（3）线芯截面要满足供电系统短路时的稳定性的要求； （4）根据电缆长度验算电压降是否符合要求； （5）线路末端的最小短路电流应能使保护装置可靠的动作。 8、交联聚乙烯电缆和油纸电缆比较有哪些优点？ 答：（1）易安装，因为它允许最小弯曲半径小、且重量轻； （2）不受线路落差限制； （3）热性能好，允许工作温度高、传输容量大； （4）电缆附件简单，均为干式结构； （5）运行维护简单，无漏油问题； （6）价格较低； （7）可靠性高、故障率低； （8）制造工序少、工艺简单，经济效益显着。 导体载流量的计算口诀 1. 用途：各种导线的载流量(安全电流)通常可以从手册 中查找。但利用口诀再配合一些简单的心算,便可直接算出,不必查表。导线的载 流量与导线的载面有关,也与导线的材料(铝或铜),型号(绝缘线或裸线等),敷设方 法(明敷或穿管等)以及环境温度(25度左右或更大)等有关,影响的因素较多,计算 也较复杂。 10 下五，1 0 0 上二。 2 5 ， 3 5 ，四三界。 7 0 ，95 ，两倍半。 穿管温度，八九折。 裸线加一半。 铜线升级算。 3.说明：口诀是以铝芯绝缘线,明敷在环境温度25 度的条 件为准。若条件不同, 口诀另有说明。 绝缘线包括各种型号的橡皮绝缘线或塑料绝缘线。口诀 对各种截面的载流量(电流,安)不是直接指出,而是“用截面 乘上一定的倍数”,来表示。为此,应当先熟悉导线截面,(平方 毫米)的排列 1 1.5 2.5 4 6 10 16 25 35 50 7O 95 l20 150 185...... 生产厂制造铝芯绝缘线的截面积通常从而2.5开始,铜芯 绝缘线则从1 开始;裸铝线从16 开始;裸铜线从10 开始。 ①这口诀指出:铝芯绝缘线载流量,安,可以按截面数的多少倍来计算。口诀中阿 拉伯数码表示导线截面(平方毫米),汉字表示倍数。把口诀的截面与倍数关系排列 起来便如下: ..10 16-25 35-50 70-95 120.... 五倍四倍三倍两倍半二倍 现在再和口诀对照就更清楚了.原来“10 下五”是指截 面从10 以下,载流量都是截面数的五倍。“100 上二”(读百上二),是指截面100 以上,载流量都是截面数的二倍。截面25与35 是四倍和三倍的分界处.这就是“口诀25、35 四三界”。而截面70、95 则为2.5 倍。从上面的排列,可以看出:除10 以下及100 以上之外,中间的导线截面是每两种规格属同一倍数。 下面以明敷铝芯绝缘线,环境温度为25 度,举例说明: 【例1】 6 平方毫米的,按10 下五,算得载流量为30 安。 电线平方数知识及直径的换算方法 一、电线平方数及直径换算方法知识 电线的规格在国际上常用的有三个标准：分别是美制(AWG)、英制(SWG)和我们的(CWG)。 几平方是国家标准规定的的一个标称值，几平方是用户根据电线电缆的负荷来选择电线电缆。 电线平方数是装修水电施工中的一个口头用语，常说的几平方电线是没加单位，即平方毫米。 电线的平方实际上标的是电线的横截面积，即电线圆形横截面的面积，单位为平方毫米。 一般来说，经验载电量是当电网电压是220V时候，每平方电线的经验载电量是一千瓦左右。 铜线每个平方可以载电1-1.5千瓦，铝线每个平方可载电0.6-1千瓦。因此功率为1千瓦的电器只需用一平方的铜线就足够了。 具体到电流，短距送电时一般铜线每平方可载3A到5A的电流。散热条件好取5A/平方毫米，不好取3A/平方毫米。 换算方法： 知道电线的平方，计算电线的半径用求圆形面积的公式计算： 电线平方数(平方毫米)=圆周率(3.14)×电线半径(毫米)的平方 知道电线的平方，计算线直径也是这样，如： 2.5方电线的线直径是：2.5÷ 3.14 = 0.8，再开方得出0.9毫米，因此2.5方线的线直径是：2×0.9毫米=1.8毫米。 知道电线的直径，计算电线的平方也用求圆形面积的公式来计算： 电线的平方=圆周率(3.14)×线直径的平方/4 电缆大小也用平方标称，多股线就是每根导线截面积之和。 电缆截面积的计算公式： 0.7854 ×电线半径(毫米)的平方×股数 如48股(每股电线半径0.2毫米)1.5平方的线： 0.785 ×(0.2 × 0.2)× 48 = 1.5平方 二、常用小规格线缆知识 RVVP：铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆，电压300V/300V 2-24芯。主要质量指标：线径(包括芯线和编织丝，并不是越粗越好，用杂质铜的要达到电阻标准而做的很粗)、铜芯纯度、编织密度、绞距。 用途：仪器、仪表、对讲、监控、控制安装。 RG：物理发泡聚乙烯绝缘接入网电缆用于同轴光纤混合网(HFC)中传输数据模拟信号，此为美国标准，近似等同于国标SYWV系列。主要质量指标：铜芯线径，绝缘厚度，编织材料(市场上多为铝镁丝编织，质量好应该用镀锡铜)，编织密度。 UTP：局域网电缆用途：传输电话、计算机数据、防火、防盗保安系统、智能楼宇信息网。常用UTP CAT 5，UTP CAT 5E 带屏蔽型号为 STP KVVP：聚氯乙烯护套编织屏蔽电缆用途：电器、仪表、配电装置的信号传输、控制、测量 交流电的话， 10平方毫米以下的铜线每平方毫米5A 11-99平方毫米的铜线每平方毫米4A 100平方毫米以上的铜线每平方毫米3A 铝线则在上面的数值后除以2，即一半 直流电的话，统一按照： 铜线每平方毫米5A 铝线没平方毫米2.5A计算。 1 0 根据电流来选截面 1．用途 各种导线的截流量(安全用电)通常可以从手册中查找。但利用口诀再配合一些简单的心算，便可直接算出，不必查表。 导线的截流量与导线的截面有关，也与导线的材料（铝或铜）、型号（绝缘线或裸线等）、敷设方法（明敷或穿管等）以及环境温度（25℃左右或更大）等有关，影响的因素较多，计算也较复杂。 2．口诀 铝心绝缘线截流量与截面的倍数关系：S（截面）=0.785*D(直径)的平方 10下5，100上二，25、35，四三界，70、95，两倍半。① 穿管、温度，八九折。② 裸线加一半。③ 铜线升级算。④ 3．说明 口诀是以铝芯绝缘线、明敷在环境温度25℃的条件为准。若条件不同，口诀另有说明。 绝缘线包括各种型号的橡皮绝缘线或塑料绝缘线。 口诀对各种截面的截流量（电流，安）不是直接指出，而是用“截面乘上一定倍数”来表示。为此，应当先熟悉导线截面（平方毫米）的排列： 1 1.5 2.5 4 6 10 16 25 35 50 70 95 120 150 185 ．．．．．．． 生产厂制造铝芯绝缘线的截面通常从2.5开始,铜芯绝缘线则从1开始；裸铝线从16开始，裸铜线则从10开始。 ①这口诀指出：铝芯绝缘线截流量，安，可以按“截面数的多少倍”来计算。口诀中阿拉伯数字表示导线截面（平方毫米），汉字数字表示倍数。把口诀的“截面与倍数关系”排列起来便如下： ．．．10*5 16、25*4 35 、45*3 70 、95*2.5 120*2．．．．．． 现在再和口诀对照就更清楚了，原来“10下五”是指截面从10以下，截流量都是截面数的五倍。“100上二”是指截面100以上，截流量都是截面数的二倍。截面25与35是四倍和三倍的分界处。这就是口诀“25、35四三界”。而截面70、95则为二点五倍。从上面的排列可以看出：除10以下及100以上之处，中间的导线截面是每每两种规格属同一种倍数。 直流电缆线径计算 直流电缆线径由线路压降决定 导线截面积计算公式为： S=(If * L)/(r* ΔV) If：导线中最大电流(安)； L：导线长度(米)，等于距离 的2倍； r：电导率（电阻率的倒数),铜取57，铝取34 ΔV：导线设定压降(伏)，-48V时 取3.2V； S：导线截面积(平方毫米)。 因此只要计算出负载电流，测算出所需导线距离，就可计算出所需线径了，然后查电缆规格 表，选择对应电缆。 楼下的谁有常用电缆的规格程式表贴出来吧。 交流电源线选择（交流保护地线） 保护地线（PE）最小截面应根据相线的截面积而定： 1、相线截面积S≤16MM2时，保护地线截面积Sp为S; 2、相线截面积16＜S≤35mm2时，保护地线截面积Sp为16mm2; 3、相线截面积S＞35mm2时，保护地线截面积Sp为0.5S; 4、当相线截面大于120mm2时，保护地线截面不小于下式计算值： [attach]244[/attach] 式中Sp-----PE线的截面，mm2; I-----流过接地装置的接地故障电流均方根值，A； K-----计算系数,铜芯聚氯乙烯绝缘线取114; t-----保护装置跳闸时间（适合t≤5s） 本节着重介绍根据允许压降选择电力线的计算方法。 1. 直流供电回路电力线的截面计算 根据允许电压降计算选择直流供电回路电力线的截面，一般有三种方法，即电流矩法、固定分配压降法和最小金属用量法。 2. 电流矩法 采用电流矩法计算导体截面，是按容许电压降来选择导线的方法。它以欧姆定律为依据。在直流供电回路中，某段导线通过最大电流I时，根据欧姆定律，该段导线上由于直流电阻造成的压降可按下式计算： ΔU＝IR ＝IρL/S ＝IL/γS 式中：ΔU──导线上的电压降(V)； I──流过导线的电流(A)； R──导体的直流电阻(Ω)； ρ──导体的电阻率(Ω·mm2/m)； L──导线长度(m)； S──导体截面面积(mm2) r──导体的电导率(m/Ω·mm2)。 导线截面积的选择 导线面积与电流的关系，选择多少平方的导线？ 电流与导线横截面积成正比的关系,导线横截面积越大,允许通过的电流越大.同时,和导线电阻率有关,电阻率越大,允许通过的电流越小,即和导体的材质有关.具体能通过多大的电流,一般<<电工手册>>中都可查到.运算的公式是:允许通过的电流=(电压*导线横截面积)/(导线电阻率*导线的长度) 导线的安全载流量跟它的材质有关，你要知道精确就必须查表。如果大概的话可以这们估算：铜导线，10平方以下的6-7A/平方。 10到20平方 4-5A/平方。 20到50平方 3-4A/平方. 50平方到350平方1-2A/平方如果把各种材料制成长1米、横截面积1平方毫米的导线，在20℃时测量它们的电阻（称为这种材料的电阻率）并进行比较，则银的电阻率最小，其次是按铜、铝、钨、铁、锰铜、镍铬合金的顺序，电阻率依次增大。铝导线的电阻率是铜导线的1.5倍多,它的电阻率p=0.0294Ωmm2/m,铜的电阻率p=0.01851 Ω?mm2/m,电阻率随温度变化会有一些差异。导线截面积与电流的关系一般铜线安全计算方法是： 2.5平方毫米铜电源线的安全载流量－－28A。 4平方毫米铜电源线的安全载流量－－35A 。 6平方毫米铜电源线的安全载流量－－48A 。 10平方毫米铜电源线的安全载流量－－65A。 16平方毫米铜电源线的安全载流量－－91A 。 25平方毫米铜电源线的安全载流量－－120A。如果是铝线，线径要取铜线的1.5-2倍。如果铜线电流小于28A，按每平方毫米10A来取肯定安全。如果铜线电流大于120A，按每平方毫米 5A来取。导线的截面积所能正常通过的电流可根据其所需要导通的电流总数进行选择，一般可按照如下顺口溜进行确定：十下五,百上二, 二五三五四三界,柒拾玖五两倍半,铜线升级算. 给你解释一下,就是10平方一下的铝线,平方毫米数乘以5就可以了,要是铜线呢,就升一个档,比如2.5平方的铜线,就按4平方计算.一百以上的都是截面积乘以2, 二十五平方以下的乘以4, 三十五平方以上的乘以3, 柒拾和95平方都乘以2.5,这么几句口诀应该很好记吧, 说明:只能作为估算,不是很准确。另外如果按室内记住电线6平方毫米以下的铜线，每平方电流不超过10A就是安全的，从这个角度讲，你可以选择1.5平方的铜线或2.5平方的铝线。 10米内，导线电流密度6A/平方毫米比较合适，10-50米，3A/平方毫米,50-200米，2A/平方毫米，500米以上要小于1A/平方毫米。从这个角度，如果不是很远的情况下，你可以选择4平方铜线或者6平方铝线。如果真是距离150米供电（不说是不是高楼），一定采用4平方的铜线。导线的阻抗与其长度成正比，与其线径成反比。请在使用电源时，特别注意输入与输出导线的线材与线径问题。以防止电流过大使导线过热而造成事故。下面是铜线在不同温度下的线径和所能承受的最大电流表格。 电线粗细选择口诀 口诀：10下五，100上二，25、35四三界，70、95两倍半，穿管、温度，八九折，裸线加一半，铜线升级算。 10下五是指10个平方以下的线安全载流量为线径的五倍，如6平方毫米的铝芯线，他的安全载流量为30A 100上二是指100平方以上的线安全载流量为线径的二倍，如150平方的铝芯线绝缘线安全载流量为300A 25、35四三界是指10平方至25平方的铝芯绝缘安全载流量为线径的四倍，35平方至70平方内的线（不含70）为三倍。 70、95两倍半是指70平方至95平方的铝芯绝缘安全载流量为线径的两倍半。 “穿管、温度，八九折”是指若是穿管敷设（包括槽板等，即线加有保护套层），不明露的，按上面方法计算后再打八折（乘0.8）。若环境温度超过25度的，按上面线径方法计算后再打九折。对于穿管温度两条件同时，安全载流量为上面线径算得结果打七折算。 裸线加一半是指相同截面的裸铝线是绝缘铝芯线安全载流量的1.5倍。 铜线升级算即将铜导线的截面按铝芯线截面排列顺序提升一级，再按相应的铝芯线条件计算，如：35平方裸铜线，升一级按50平方铝芯线公式算得50*3*1.5=225A，即225A 为35平方裸线的安全载流量。 已知380V三相电动机容量，求其过载保护热继电器元件额定电流和整定电流 口诀： 电机过载的保护，热继电器热元件; 号流容量两倍半，两倍千瓦数整定。 说明： （1）容易过负荷的电动机，由于起动或自起动条件严重而可能起动失败，或需要限制起动时间的，应装设过载保护。长时间运行无人监视的电动机或3KW及以上的电动机，也宜装设过载保护。过载保护装置一般采用热继电器或断路器的延时过电流脱扣器。目前我国生产的热继电器适用于轻载起动，长时期工作或间断长期工作的电动机过载保护。 （2）热继电器过载保护装置，结构原理均很简单，可选调热元件却很微妙，若等级选大了就得调至低限，常造成电动机偷停，影响生产，增加了维修成本。若等级选小了，只能向高限调，往往电动机过载时不动作，甚至烧毁电机。 （3）正确算选380V三相电动机的过载保护热继电器，尚需弄清同一系列型号的热继电器可装用不同额定电流的热元件。热元件整定电流按“两倍千瓦数整定”：热元件额定电流按“号流容量两倍半”算选;热继电器的型号规格，即其额定电流值应大于等于热元件额定电流值。 已知380V三相电动机容量，求其远控交流接触器额定电流等级 口诀： 远控电机接触器，两倍容量靠等级 步繁起动正反转，靠级基础升一级。 说明： （1）目前常用的交流接触器有CJ10、CJ12、CJ20等系列，较适合于一般三相电动机的起动控制。 计算线径与电流的常用方法 绝缘导线载流量估算如下: 导线截面(mm 2 ) 1 1．5 2．5 4 6 10 16 25 35 50 70 95 120 载流是截面倍数9 8 7 6 5 4 3．5 3 2．5 载流量(A) 9 14 23 32 48 60 90 100 123 150 210 238 300 估算口诀:二点五下乘以九,往上减一顺号走.三十五乘三点五,双双成组减点五.条件有变加折算,高温九折铜升级.穿管根数二三四,八七六折满载流. 说明:(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出,而是“截面乘上一定的倍数”来表示,通过心算而得.由表5 3可以看出:倍数随截面的增大而减小.“二点五下乘以九,往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线,其载流量约为截面数的9倍.如2．5mm’导线,载流量为2．5×9＝22．5(A).从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排,倍数逐次减l,即4×8、6×7、10×6、16×5、25×4.“三十五乘三点五,双双成组减点五”,说的是35mm”的导线载流量为截面数的3．5倍,即35×3．5＝122．5(A).从50mm’及以上的导线,其载流量与截面数之间的倍数关系变为两个两个线号成一组,倍数依次减0．5.即50、70mm’导线的载流量为截面数的3倍;95、120mm”导线载流量是其截面积数的2．5倍,依次类推.“条件有变加折算,高温九折铜升级”.上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的. 若铝芯绝缘线明敷在环境温度长期高于25℃的地区,导线载流量可按上述口诀计算方法算出,然后再打九折即可;当使用的不是铝线而是铜芯绝缘线,它的载流量要比同规格铝线略大一些,可按上述口诀方法算出比铝线加大一个线号的载流量.如16mm’铜线的载流量,可按25mm2铝线计算. 一般铜线安全计算方法是: 2.5平方毫米铜电源线的安全载流量--28A. 4平方毫米铜电源线的安全载流量--35A . 6平方毫米铜电源线的安全载流量--48A . 10平方毫米铜电源线的安全载流量--65A. 16平方毫米铜电源线的安全载流量--91A . 25平方毫米铜电源线的安全载流量--120A. 如果是铝线,线径要取铜线的1.5-2倍. 如果铜线电流小于28A,按每平方毫米10A来取肯定安全. 如果铜线电流大于120A,按每平方毫米5A来取. 电线截面积与载流量计算 一、一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。 一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。<关键点> 如：2.5mm2BVV铜导线安全载流量的推荐值2.5×8A/mm2=20A、4mm2BVV铜导线安全载流量的推荐值4×8A/mm2=32A 二、计算铜导线截面积利用铜导线的安全载流量的推荐值5~8A/mm2，计算出所选取铜导线截面积S的上下范围：S==0.125I~0.2I（mm2）S-----铜导线截面积（mm2）I-----负载电流（A） 三、功率计算一般负载（也可以成为用电器，如点灯、冰箱等等）分为两种，一种是电阻性负载，一种是电感性负载。对于电阻性负载的计算公式：P=UI 对于日光灯负载的计算公式：P=UIcosф，其中日光灯负载的功率因数cosф=0.5。 不同电感性负载功率因数不同，统一计算家庭用电器时可以将功率因数cosф取0.8。也就是说如果一个家庭所有用电器加上总功率为6000瓦，则最大电流是I=P/Ucosф=6000/220×0.8=34(A) 但是，一般情况下，家里的电器不可能同时使用，所以加上一个公用系数，公用系数一般0.5。所以，上面的计算应该改写成 I=P×公用系数/Ucosф=6000×0.5/220×0.8=17(A) 也就是说，这个家庭总的电流值为17A。则总闸空气开关不能使用16A，应该用大于17A的。估算口诀： 二点五下乘以九，往上减一顺号走。三十五乘三点五，双双成组减点五。 条件有变加折算，高温九折铜升级。穿管根数二三四，八七六折满载流。 说明： (1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得 。由表53可以看出：倍数随截面的增大而减小。 “二点五下乘以九，往上减一顺号走”说的是2．5mm2及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。如2．5mm2mm’导线，载流量为2．5×9＝22．5(A)。从4mm2mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。 “三十五乘三点五，双双成组减点五”，说的是35mm2的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。从50mm2及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。即50、70mm2导线的载流量为截面数的3倍； 95、120mm2导线载流量是其截面积数的2．5倍，依次类推。 “条件有变加折算，高温九折铜升级”。上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。如16mm2铜线的载流量，可按25mm2铝线计算。 各规格铜线的负载电流量——十下五,百上二,二五三五四三界,柒拾玖五两倍半,铜线升级算. 给你解释一下,就是10平方一下的铝线,平方毫米数乘以5就可以了,要是铜线呢,就升一个档,比如2.5平方的铜线,就按4平方计算.一百以上的都是截面积乘以2,二十五平方以下的乘以 电气照明导线的选用（配口诀） 1.到线截面积与载流量的计算 导体的（连续）截流量是指:在规定条件下，导体能够连续承载而不致使其稳定温度超过规定值的最大电流。 一、一般铜导线 导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。 一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。如：2.5 mm2 BVV铜导线安全载流量的推荐值2.5×8A/mm2=20A 4 mm2 BVV铜导线安全载流量的推荐值4×8A/mm2=32A。 二、计算铜导线截面积 利用铜导线的安全载流量的推荐值5~8A/mm2，计算出所选取铜导线截面积S 的上下范围： S<= I /（5~8）>=0.125 I ~0.2 I（mm2）； S—铜导线截面积（mm2）； I—负载电流（A）。 三、功率计算一般负载（也可以称为用电器，如点灯、冰箱等等）分为两种，一种式电阻性负载，一种是电感性负载。 对于电阻性负载的计算公式：P=UI 对于日光灯负载的计算公式：P=UIcosφ，其中日光灯负载的功率因数cos φ=0.5。 不同电感性负载功率因数不同，统一计算家庭用电器时可以将功率因数cos φ取0.8。也就是说如果一个家庭所有用电器加上总功率为6000瓦，则最大电流是 I=P/Ucosφ=6000/220*0.8=34(A) 但是，一般情况下，家里的电器不可能同时使用，所以加上一个公用系数，公用系数一般0.5。所以，上面的计算应该改写成I=P*公用系数/Ucosφ=6000*0.5/220*0.8=17(A) 也就是说，这个家庭总的电流值为17A。则总闸空气开关不能使用16A，应该用大于17A的。 估算口诀： 二点五下乘以九，往上减一顺号走。 三十五乘三点五，双双成组减点五。 条件有变加折算，高温九折铜升级。 穿管根数二三四，八七六折满载流。 说明： 本口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。倍数随截面的增大而减小。 “二点五下乘以九，往上减一顺号走”说的是2.5mm2及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。如2.5mm2导线，载流量为2.5×9＝22．5(A)。从4mm2及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。 “三十五乘三点五，双双成组减点五”，说的是35mm2的导线载流量为截面数的3.5倍，即35×3.5＝122.5(A)。从50mm2及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0.5。即50、70mm2导线的载流量为截面数的3倍；95、120mm2导线载流量是其截面积数的2.5倍，依次类推。 铜线安全载流量计算方法是： 2.5平方毫米铜电源线的安全载流量－－28A。 4平方毫米铜电源线的安全载流量－－35A。 6平方毫米铜电源线的安全载流量－－48A。 10平方毫米铜电源线的安全载流量－－65A。 16平方毫米铜电源线的安全载流量－－91A。 25平方毫米铜电源线的安全载流量－－120A。 如果是铝线，线径要取铜线的1.5-2倍。 如果铜线电流小于28A，按每平方毫米10A来取肯定安全。 如果铜线电流大于120A，按每平方毫米5A来取。 导线的截面积所能正常通过的电流可根据其所需要导通的电流总数进行选择，一般可按照如下顺口溜进行确定： 十下五,百上二,二五三五四三界,柒拾玖五两倍半,铜线升级算. 给你解释一下,就是10平方一下的铝线,平方毫米数乘以5就可以了,要是铜线呢,就升一个档,比如2.5平方的铜线,就按4平方计算.一百以上的都是截面积乘以2,二十五平方以下的乘以4,三十五平方以上的乘以3,柒拾和95平方都乘以2.5,这么几句口诀应该很好记吧, 说明:只能作为估算,不是很准确。 另外如果按室内记住电线6平方毫米以下的铜线，每平方电流不超过10A就是安全的，从这个角度讲，你可以选择1.5平方的铜线或2.5平方的铝线。 10米内，导线电流密度6A/平方毫米比较合适，10-50米，3A/平方毫米,50-200米，2A/平方毫米，500米以上要小于1A/平方毫米。从这个角度，如果不是很远的情况下，你可以选择4平方铜线或者6平方铝线。 如果真是距离150米供电（不说是不是高楼），一定采用4平方的铜线。 导线的阻抗与其长度成正比，与其线径成反比。请在使用电源时，特别注意输入与输出导线的线材与线径问题。以防止电流过大使导线过热而造成事故。 下面是铜线在不同温度下的线径和所能承受的最大电流表格: 线径（大约值）（mm2） 铜线温度（摄氏度）60758590 电流（A） 2．520202525 4．025253030 6．030354040 8．040505555 如何正确选择导线截面 一、按允许载流量选择 I AL ＞I CA 其中I CA 为线路的计算电流，I AL 导线的允许载流量。 对I AL 的选择： 1、对降压变压器的高压侧导线，取一次侧额定值； 2、电容器线的引入线，因有涌流的情况，选择1.35倍; 对中性线的选择： 1、一般要求：S 0＞S Φ； 2、对三次谐波电流突出的线路，S 0﹥﹦S Φ 对保护线的选择： GB50054-1995规定，S Φ＜＝16MM 2，S PE ﹦16 MM 2 16MM 2＜＝S Φ＜＝35MM 2，S PE ﹥16 MM 2 S Φ﹥＝16MM 2，S PE ﹦0.5* S Φ 二、按允许电压损失选择导线和截面 步骤为： 1、取导线或电缆的电抗平均值，6-10KV 架空线取0.35Ω/KM,35KV 以上取0.4Ω/KM;低压线路取0.3Ω/KM,穿管及电缆线路取0.08Ω/KM 。求出无功负荷在电抗上引起的电压损失。 △U X =21 010n i i i x q l U n =∑ 2、根据△U R=△U AL-△U X= 5-△U X 计算出当前负荷在线路上的有功电压损 失。 由21010n R i i i r U p l U n ==∑，推出1 210% n i i i N R p l S rU U ==∑求出导线的截面积。 其中： r 为导线的电导率，铜取0.053KM /ΩMM 2,铝取0.0320.053KM /ΩMM 2. 3、根据算出的截面积S ，查出r0和x0，即单位长度的导线的电阻和电抗值。计算线路的电压损失，与允许电压损失进行比较，看是否满足要求。 例：某厂从总降压变压器架设一条10KV 的架空线向车间1和车间2供电，各车间负荷及长度如图。已知导线采用铝绞线，全长截面相同，线间几何距离为1M ，允许电压损失为5%，环境温度为25度，按允许电压损失选择电线截面并校验。 0 3KM 1 1.5KM 2 800+J560 500+J200 KVA KVA 解:1、根据允许电压损失选择导线截面积 电缆载流量口决： 估算口诀： 二点五下乘以九，往上减一顺号走。 三十五乘三点五，双双成组减点五。 条件有变加折算，高温九折铜升级。 穿管根数二三四，八七六折满载流。 说明： (1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是”截面乘上一定的倍数”来表示，通过心算而得。由表5 3可以看出：倍数随截面的增大而减小。 “二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。如2．5mm’导线，载流量为 2．5×9＝22．5(A)。从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、 25×4。 “三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。即50、70mm’导线的载流量为截面数的3倍；95、 120mm”导线载流量是其截面积数的2．5倍，依次类推。 “条件有变加折算，高温九折铜升级”。上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。若铝芯绝缘线明敷在环境温度长期高于 25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。如16mm’铜线的载流量，可按25mm2铝线计算。计算电缆载流量选择电缆（根据电流选择电缆）： 导线的载流量与导线截面有关，也与导线的材料、型号、敷设方法以及环境温度等有关，影响的因素较多，计算也较复杂。各种导线的载流量通常可以从手册中查找。但利用口诀再配合一些简单的心算，便可直接算出，不必查表。 1. 口诀铝芯绝缘线载流量与截面的倍数关系 10下五，100上二， 25、35，四、三界，. 70、95，两倍半。 穿管、温度，八、九折。 裸线加一半。 铜线升级算。 说明口诀对各种截面的载流量（安）不是直接指出的，而是用截面乘上一定的倍数来表示。为此将我国常用导线标称截面（平方毫米）排列如下： 1、1.5、 2.5、 4、 6、 10、 16、 25、 35、 50、 70、 95、 120、 150、 185…… (1)第一句口诀指出铝芯绝缘线载流量（安）、可按截面的倍数来计算。口诀中的阿拉伯数码表示导线截面（平方毫米），汉字数字表示倍数。把口诀的截面与倍数关系排列起来如下： 1～10 16、25 35、50 70、95 120以上 ﹀﹀﹀﹀﹀ 导线线径和电流的关系 一.导线型号规格 B系列归类属于布电线，所以开头用B，电压：300/500V V就是PVC聚氯乙烯，也就是（塑料） L就是铝芯的代码 R就是(软)的意思，要做到软，就是增加导体根数 BV铜芯聚氯乙烯绝缘电线 BLV铝芯聚氯乙烯绝缘电线 BVR铜芯聚氯乙烯绝缘软电线 以上电线结构：导体+绝缘 拿2.5mm2为例： BV是1根直径1.78mm和7根0.68两种 BLV是1根直径1.78mm BVR是19根直径0.41mm RV铜芯聚氯乙烯绝缘连接软电线 它比BVR更软，还是2.5是49根0.25mm铜丝 RVV铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线 比RV多了一层塑料护套 另外：我们最常用的“护套线” BVVB铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆 就是2根BV线，在+一层白色的护套 二.不同温度下的线径和所能承受的最大电流表格 导线的阻抗与其长度成正比与线径成反比，请在使用电源时，需特别注意，输入与输出导线的线径问题，以防止因电流太大引起过热，而造成意外，下列表格为导线在不同温度下的线径与电流规格表。（请注意：线材规格请依下列表格，方能正常使用） 导线线径一般按如下公式计算： 铜线：S= IL / 54.4*U` 铝线：S= IL / 34*U` 式中：I——导线中通过的最大电流（A） L——导线的长度（M） U`——充许的电源降（V） S——导线的截面积（MM2） 说明： 1、U`电压降可由整个系统中所用的设备（如探测器）范围分给系统供电用的电源电压额定值综合起来考虑选用。 2、计算出来的截面积往上靠.绝缘导线载流量估算铝芯绝缘导线载流导线截面积与电流的关系 三.一般铜线安全计算方法 2.5平方毫米铜电源线的安全载流量－－28A。 4平方毫米铜电源线的安全载流量－－35A 。 6平方毫米铜电源线的安全载流量－－48A 。 10平方毫米铜电源线的安全载流量－－65A。 16平方毫米铜电源线的安全载流量－－91A 。 电线截面积的选择 一平方的电源线最大能过多少安的电流，多大的功率。比方2.5平方的电线。工程施工中怎样算要用多大的电线。 工作温度30℃，长期连续90％负载下的载流量如下： 1.5平方毫米――14A, 2.5平方毫米――26A, 4平方毫米――32A， 6平方毫米――47A 16平方毫米――92A 25平方毫米――120A 平方毫米――150A 电流换算功率： 1A＝220W，10A＝2200W，依此类推。 如果载流量是14A的铜线，就是：220W×14＝3080W, 那么1.5平方 铜线功率是3.08千瓦。 铜芯电线允许长期电流 2.5 平方毫米(16A～25A) 4平方毫米(25A～32A) 6平方毫米(32A～40A) 铝芯电线允许长期电流 2.5 平方毫米(13A～20A) 4平方毫米( 20A～25A) 6平方毫米( 25A～32A) 举例说明 1、每台计算机耗电约为200～300W(约1～1.5A)，那么10台计算机就需要一条2.5 平方毫米的铜芯电线供电，否则可能发生火灾。 2、大3匹空调耗电约为3000W(约14A)，那么1台空调就需要单独的一条2.5 平方毫米的铜芯电线供电。 3、现在的住房进线一般是4平方毫米的铜线，因此，同时开启的家用电器不得超过25A(即5500瓦)，有人将房屋内的电线更换成6平方毫米的铜线是没有用处的，因为进入电表的电线是4平方毫米的。 4、早期的住房(15年前) 进线一般是2.5平方毫米的铝线，因此，同时开启的家用电器不得超过13A(即2800瓦)。 5、耗电量比较大的家用电器是：空调5A(1.2匹)，电热水器 送你一套速算口诀，记在心里对你有好处。铜芯电缆的话应该够使了。铝芯绝缘导线载流量与截面的倍数关系 导线截面 (mm 2 ) 1------------------------------------------------------------9 1．5--------------------------------------------------------13.5 2．5---------------------------------------------------------22.5 4-------------------------------------------------------------32 6-------------------------------------------------------------42 10-----------------------------------------------------------60 16-----------------------------------------------------------80 25-----------------------------------------------------------100 35------------------------------------------------------------122.5 50-----------------------------------------------------------150 70-----------------------------------------------------------210 95-------------------------------------------------------285 120------------------------------------------------------360 载流是截面 倍数 9 8 7 6 5 4 3．5 3 2．5 载流量 (A) 9 14 23 32 48 60 90 100 123 150 210 238 300 估算口诀： 二点五下乘以九，往上减一顺号走。 三十五乘三点五，双双成组减点五。 条件有变加折算，高温九折铜升级。 穿管根数二三四，八七六折满载流。 说明： (1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。由表5 3可以看出：倍数随截面的增大而减小。 “二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。如2．5mm’导线，载流量为2．5×9＝22．5(A)。从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。 【电线平方数及直径换算方法】 【电线平方数及直径换算方法】 电线的规格在国际上常用的有三个标准：分别是美制（AWG）、英制（SWG）和我们的（CWG）。 几平方是国家标准规定的的一个标称值，几平方是用户根据电线电缆的负荷来选择电线电缆。 电线平方数是装修水电施工中的一个口头用语，常说的几平方电线是没加单位，即平方毫米。 电线的平方实际上标的是电线的横截面积，即电线圆形横截面的面积，单位为平方毫米。 一般来说，经验载电量是当电网电压是220V时候，每平方电线的经验载电量是一千瓦左右。 铜线每个平方可以载电1-1.5千瓦，铝线每个平方可载电0.6-1千瓦。因此功率为1千瓦的电器只需用一平方的铜线就足够了。 具体到电流，短距送电时一般铜线每平方可载3A到5A的电流。散热条件好取5A/平方毫米，不好取3A/平方毫米。 换算方法： 知道电线的平方，计算电线的半径用求圆形面积的公式计算： 电线平方数（平方毫米）＝圆周率（3.14）×电线半径（毫米）的平方 知道电线的平方，计算线直径也是这样，如： 2.5方电线的线直径是：2.5÷ 3.14 = 0.8，再开方得出0.9毫米，因此2.5方线的线直径是：2×0.9毫米＝1.8毫米。 知道电线的直径，计算电线的平方也用求圆形面积的公式来计算： 电线的平方＝圆周率（3.14）×线直径的平方／4 电缆大小也用平方标称，多股线就是每根导线截面积之和。 电缆截面积的计算公式： 0.7854 × 电线半径（毫米）的平方× 股数 如48股（每股电线半径0.2毫米）1.5平方的线： 0.785 ×（0.2 × 0.2）× 48 = 1.5平方(国标1.5平方导体直径1.38 BV 塑铜线## BLV 塑铝线） （国标2.5平方导体直径1.78 BV 塑铜线## BLV 塑铝线） （国标4平方导体直径2.25 BV 塑铜线## BLV 塑铝线） （国标6平方导体直径2.76 BV 塑铜线## BLV 塑铝线） （国标10平方导体直径1.33*7 BV 塑铜线## BLV 塑铝线） （国标16平方导体直径170*7 BV 塑铜线## BLV 塑铝线） （国标25平方导体直径210*7 BV 塑铜线## BLV 塑铝线） （1）导线截面积与载流量的计算 （导体的）（连续）截流量(continuous) current-carrying capacity (of a conductor)是指:（导体的）（连续）截流量在规定条件下，导体能够连续承载而不致使其稳定温度超过规定值的最大电流。 导线截面积与载流量的计算 一、一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。如：2.5 mm2 BVV铜导线安全载流量的推荐值2.5×8A/mm2=20A 4 mm2 BVV铜导线安全载流量的推荐值4×8A/mm2=32A 二、计算铜导线截面积利用铜导线的安全载流量的推荐值5~8A/mm2，计算出所选取铜导线截面积S的上下范围： 导线截面积与载流量的计算 S=< I /（5~8）>=0.125 I ~0.2 I（mm2） S-----铜导线截面积（mm2）；I-----负载电流 三、功率计算一般负载（也可以成为用电器，如点灯、冰箱等等）分为两种，一种式电阻性负载，一种是电感性负载。对于电阻性负载的计算公式：P=UI 对于日光灯负载的计算公式：P=UIcos ф，其中日光灯负载的功率因数cosф=0.5。不同电感性负载功率因数不同，统一计算家庭用电器时可以将功率因数cosф取0.8。也就是说如果一个家庭所有用电器加上总功率为6000瓦，则最大电流是I=P/Ucosф=6000/220*0.8=34(A) 但是，一般情况下，家里的电器不可能同时使用，所以加上一个公用系数，公用系数一般0.5。所以，上面的计算应该改写成I=P*公用系数/Ucosф=6000*0.5/220*0.8=17(A)也就是说，这个家庭总的电流值为17A。则总闸空气开关不能使用16A，应该用大于17A的。 四、估算口诀 二点五下乘以九，往上减一顺号走。 三十五乘三点五，双双成组减点五。 条件有变加折算，高温九折铜升级。 穿管根数二三四，八七六折满载流。 说明： 本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。倍数随截面的增大而减小。 “二点五下乘以九，往上减一顺号走”，说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。如2．5mm’导线，载流量为2．5×9＝22．5(A)。从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。电线电缆截面积怎样计算
