土料碾压筑堤单元工程资料
堤防工程土方碾压填筑施工作业指导书
堤防工程土方碾压填筑施工作业指导书1、主题内容及适用范围本作业指导书对水利水电工程中土方碾压填筑的施工工艺进行了规范。
适用于土坝，堤防等碾压土方填筑工程施工。
2、引用标准《碾压式土石坝施工技术规范》《堤防工程施工规范》《水利水电基本建设工程单元工程质量等级评定标准（七）》《堤防工程施工质量评定与验收规程》3 、施工准备对合同及设计文件进行深入具体条件编好施工组织设计。
做好各项技术准备，并做好“四通一平”临建工程，各种设备和器材的准备工作。
导流及引排水工程已完成。
测量放样工作已验收合格，对主要测点已埋设牢固的标架、基石、坝（堤）身放样已按设计预留沉降量。
对土料场进行现场核查，贮量应大于需用量的倍。
土质及天然含水量符合设计要求。
施式机械、试验设备到位，已做防渗体土料碾压试验，基础清理已完成并经过验收。
4 、施工操作要求土料开挖料场开挖前应划定开挖范围，清除树根乱石及妨碍施工的一切障碍物，排除场内积水，开好排水沟。
土料的天然含水量接近施工控制下值时，采用立面开挖，含水量偏大时，采用平面开挖。
当层状土料有需剔除的不合格料层时，用平面开挖，当层状土料允许掺混时，用立面开挖。
冬季施工宜用立面开挖。
取土坑壁应稳定，立面开挖时严禁掏底施工。
铺料防渗体土料铺筑应平行堤轴线顺次进行，分段作业和长度不应小于100m，人工作业时不小于50m。
作业面宜分成铺土、碾压、检验三段，以利流水作业，应分层统一铺土，统一碾压，专人取样检验，严禁出现界沟。
相邻施工段的作业面需均衡上升，若不可避免出现高差时，要以1：3-1：5的斜坡连接。
土料宜用进占法卸料，用推土机或人工铺至规定部位，严禁将砂砾料或其他透水料与粘性土料混杂。
铺土厚度及块置直径限制尺寸如下表：铺土厚度和土块直径限制尽寸表30cm。
通过保持填土面平整，算方上料，及时检测厚度等措施控制铺土厚度。
土厚度允许误差为+0-5cm。
碾压碾压机械行走方向应平行于提轴线。
分段分片碾压时相邻作业面的碾压搭接宽度，平行提轴线方向不应小于，垂直堤线方向不应小于3cm。
堤防工程土料碾压筑堤资料表格
项 目 经 理：
日 期 ：年 月 日
审查意见：
项目监理机构：
总/专业监理工程师：
日 期：年 月 日
注：本表一式4份，由承包人填写。承包人、监理机构、发包人、设代机构各1份。
土料碾压筑堤单元工程质量评定表
单位工程名称
单元工程量
米
分部工程名称
堤身填筑
检验日期
年 月 日
单元工程名称
土料碾压筑堤DK ～DK
3
△压实指标
干密度不小于设计值（ g/cm3）
检测结果：铺料厚度、边线共检测 点，其中合格 点，合格率 %。压实干密度检测 点，其中合格 点，合格率 %。
施工单位自评意见
质量等级
监理单位复核意见
核定质量等级
检查项目达到质量标准；铺料厚度和铺料边线合格率为 %，压实干密度合格率 %。
□优良
□合格
□不合格
机械作业，段长190～210m，搭接处水平上升，无界沟
达到标准
4
碾压作业程序
碾压机械行走平行于堤轴线，碾迹及搭接碾压符合要求
碾压作业符合要求
达到标准
项次
项目名称
允许偏差
总测点数（个）
合格点数（个）
合格率
（%）
检测项目
1
铺料厚度
0～-5cm（设计50cm）
2
铺料边线
人工+10～+20cm，
机械+10～+30cm
A4
土料碾压筑堤工程报验申请表
工程名称：编号：
致：济宁市东方建设工程监理有限责任公司
山东省第二十三届省运会水上运动基地工程监理部
我单位已完成了DK～DK段土料碾压筑堤（▽ 米～▽ 米）单元工程，现报上该工程报验申请表，请予以审查和验收。
碾压筑堤工程施工方案
碾压筑堤工程施工方案一、工程概述碾压筑堤工程是水利、交通、土地开发等领域常见的工程类型，主要是通过碾压设备对填筑材料进行压实，达到设计要求的密实度，形成具有一定稳定性和抗渗性的堤坝。
本方案以某碾压筑堤工程为例，对施工过程进行详细阐述。
二、施工准备1. 施工场地：施工前需对场地进行清理，排除杂物、积水等，确保施工场地平整、干燥。
2. 施工材料：根据设计要求，提前准备合格的填筑材料，如土、砂、石等，并进行质量检测。
3. 施工设备：配置足够的碾压设备，如碾压机、推土机、挖掘机等，并确保设备性能良好。
4. 施工人员：组织具备相应资质的施工队伍，对施工人员进行技术培训和安全教育。
5. 施工图纸及技术规范：熟悉施工图纸和技术规范，明确施工要求和安全标准。
三、施工流程1. 堤基处理：根据设计要求，对堤基进行处理，包括清基、排水、防渗等工序。
2. 填筑料铺设：按照设计厚度，将填筑材料均匀铺设于堤基上。
3. 初步碾压：采用碾压机对填筑料进行初步碾压，使其达到一定密实度。
4. 精压整形：采用更高规格的碾压机对填筑料进行精压，使其达到设计要求的密实度和外观。
5. 防渗处理：在筑堤过程中，根据需要进行防渗处理，如铺设防渗土工膜、混凝土防渗墙等。
6. 堤身加固：根据设计要求，对堤身进行加固处理，如加设排水设施、土工织物等。
7. 施工缝处理：在堤身施工过程中，对施工缝进行处理，确保缝隙填充密实，避免渗漏。
8. 质量检测：施工过程中，定期对碾压质量进行检测，确保满足设计要求。
四、施工措施1. 质量控制：严格把控填筑材料的质量，确保施工质量。
2. 进度管理：合理安排施工进度，确保工程按时完成。
3. 安全管理：加强施工现场安全管理，防止安全事故发生。
4. 环境保护：施工过程中，注意保护环境，减少对周边生态的影响。
5. 信息沟通：加强施工现场与各方的沟通，确保施工顺利进行。
五、施工组织1. 项目管理机构：设立项目管理机构，负责对整个施工过程进行组织、协调和管理。
堤防工程--项目划分及划分原则
堤防工程——项目划分及划分原则根据SL634——2012标准编制1、堤基清理（1、基面清理；2、基面平整压实工序）；单元工程划分:堤基清理宜沿堤轴线方向将施工段长100~500m划分一个单元工程.2、土料碾压筑堤（1、土料摊铺；2、土料碾压）;单元工程划分:1.新堤填筑——宜按堤轴线施工段长100～500m划分一个单元工程;2。
老堤加固培厚——宜按填筑工程量500～2000m3划分一个单元工程。
3、土料吹填（1、围堰修筑；2、土料吹填）；单元工程划分：1.土料吹填筑堤宜按一个吹填围堰区段(仓）；2、按堤轴线施工段长100～500m划分一个单元工程.4、堤身与建筑物结合部填筑（1、建筑物表面涂浆;2、结合部填筑）；单元工程划分：单元工程划分宜按填筑工程量相近的原则，可将五个以下填筑层划分为一个单元工程。
5、防冲体护脚（1、防冲体制备；2、防冲体抛投)；单元工程划分：1。
防冲体护脚工程宜按平顺护岸的施工段长60～80m；2.以每个丁坝、垛的护脚为一个单元工程.(散抛石、防冲体抛投P420页）6、沉排护脚（1、沉排锚定；2、沉排铺设)；单元工程划分：1.沉排护脚工程宜按平顺护岸的施工段长60~80m；2.以每个丁坝、垛的护脚工程为一个单元工程.7、砂(石)垫层（不划分工序）；单元工程划分:1.平顺护岸工程宜按施工段长60～100m划分一个单元工程;2.现浇混凝土宜按施工段长30~50m划分一个单元工程；3。
丁坝、垛的护坡工程宜按每个坝、垛划分一个单元工程。
8、土工织物铺设(不划分工序）；单元工程划分: 1。
平顺护岸工程宜按施工段长60～100m划分一个单元工程;2。
现浇混凝土宜按施工段长30～50m划分一个单元工程；3.丁坝、垛的护坡工程宜按每个坝、垛划分一个单元工程.9、毛石粗排护坡（不划分工序）；单元工程划分：1。
平顺护岸工程宜按施工段长60~100m划分一个单元工程;2。
丁坝、垛的护坡工程宜按每个坝、垛划分一个单元工程。
土地整理工程土料碾压筑堤单元工程质量评定表
土料碾压筑堤单元工程质量评定表
单位工程名称
单元工程类别
分部工程名称
检验日期
年月日
单元工程名Leabharlann 、部位评定日期年月日
项次
项目名称
质量标准
检查记录
检查项
目
1
△上堤土料土质、含水率
无不合格土，含水率适中
2
土块粒径
根据压实机具，土块限制在cm以内
3
作业段划分、搭接
机械作业不小于100m，人工作业不小于50m，搭接无界沟
4
碾压作业程序
碾压机械行走平行于堤轴线，碾迹及搭接碾压符合要求
项次
项目名称
允许偏差（cm）
实测值（cm）
1
2
3
4
5
6
7
8
9
10
检测项目
1
铺料厚度
0～-5cm(设计铺料厚度cm)
2
铺料边线
人工+10~+20cm
机械+10~+30cm
3
△压实指标
设计干密度不小于kN/m3
施工单位自评意见
质量
等级
监理单位复核意见
核定质
量等级
主要检查（测）项目全部符合质量标准，一般检查项目达到质量标准，铺料厚度和铺料边线合格率%，土体压实干密度合格率%，最小干密度为，达到设计值的%。
施工单位名称
监理单位
名称
初 检
复 检
终 检
核定人

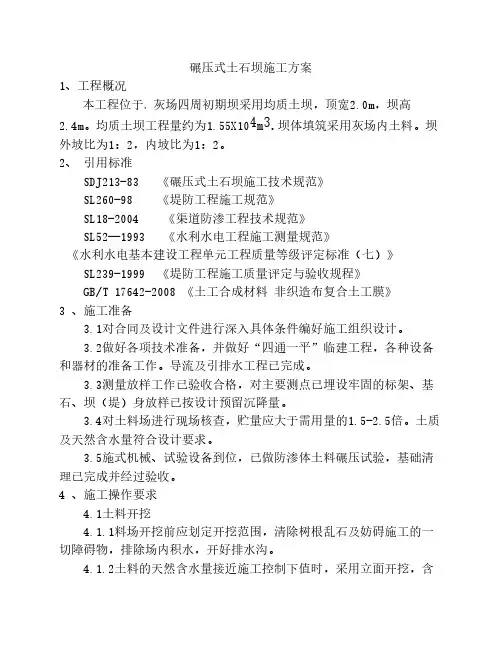

土坝石灰土碾压施工方案
4.3.5通过控制土料含水量，控制铺土厚度，控制碾压遍数来达到 设计干容量。对土料含水量偏小的适当洒水翻拌，含水量过大的在料场 开好排水沟，在现场进行翻晒后碾压，防止出现弹簧土。
5、边坡铺设时，展膜方向应基本平行于最大坡度线。 复合土工膜的铺设 ;复合土工膜的铺设方法; 复合土工膜铺设分渠 底铺设、坡面铺设两个部分。铺设方法：沿渠道轴线方向水平滚铺。坡 面铺设在坡面验收合格后，从顺坡面轴线方向滚铺，与渠底的复合土工 膜连接采用丁字形连接。 ;复合土工膜的铺设技术要求 铺设应在干燥 和暖天气进行，为了便于拼接，防止应力集中，复合土工膜铺设采用波 浪形松驰方式，富余度约为1.5%，摊开后及时拉平，拉开，要求复合土 工膜与坡面吻合平整，无突起褶皱，施工人员应穿平底布鞋或软胶鞋， 严禁穿钉鞋，以免踩坏土工膜，施工时如发现土工膜损坏，应及时修 补。 复合土工膜的拼接 ;本项目采用两布一膜复合土工膜，焊接采用 热熔焊法施工，拼接包括土工布的缝接、土工膜的焊接，为了确保焊接 质量，焊接应尽量在厂内进行，但为了施工方便，复合土工膜幅宽又不 应太宽，必须在施工现场拼接。 ;复合土工膜焊接质量的好坏是复合土 工膜防渗性能成败的关键，所以务必做好土工膜的焊接，确保焊接质
检查方法
要求
+15
每200延m测4点 用经纬仪测
0-+15 -10-+15
每200延m测4点 用水准仪测
-5-+15 -10-+15
每200延m测4点 用皮尺量
不陡于设计值 自测平顺
每200延m测4点
用水准仪测和用 皮尺量
土料碾压筑堤单元工程
表4.2 土料碾压筑堤单元工程施工质量验收评定表填表要求填表时必须遵守“填表基本规定”，并应符合下列要求：1 •单元工程划分：土料碾压筑堤单元工程宜按施工的层、段来划分。
新堤填筑宜按堤轴线施工段长100~500m划分为一个单元工程；老堤加高培厚宜按填筑工程量500~2000m 3划分为一个单元工程。
2 .单元工程量填写土料填筑量( m3)。
3.4 .土料碾压筑堤单元工程施工前，应在料场采集代表性土样复核上堤土料的土质，确定压实控制指标，并应符合下列规定：(1)上堤土料的颗粒组成、液限、塑限和塑性指数等指标应符合设计要求。
(2)上堤土料为黏性土或少黏性土的，应通过轻型击实试验，确定其最大干密度和最优含水率。
(3)上堤土料为无黏性土的，应通过相对密度试验，确定其最大干密度和最小干密度。
(4)当上堤土料的土质发生变化或填筑量达到3万m3及以上时，应重新进行上述试验，并及时调整相应控制指标。
5.单元工程施工质量验收评定应提交下列资料：(1 )施工单位应提交单元工程中所含工序(或检验项目)验收评定的检验资料，各项实体检验项目的检验记录资料。
(2)监理单位应提交对单元工程施工质量的平行检测资料。
6 .单元工程质量标准：(1)合格等级标准：各工序施工质量验收评定应全部合格；各项报验资料应符合SL 634 —2012的要求。
(2)优良等级标准：各工序施工质量验收评定应全部合格，其中优良工序应达到50%及以上，且主要工序应达到优良等级；各项报验资料应符合SL 634 —2012的要求。
_______________________________________ 工程表4.2 土料碾压筑堤单元工程施工质量验收评定表表421 土料摊铺工序施工质量验收评定表填表要求填表时必须遵守“填表基本规定”，并应符合下列要求：1 •单位工程、分部工程、单元工程名称及部位填写应与表 4.2相同。
2 •各检验项目的检验方法及检验数量按表D-4的要求执行。
堤防工程项目划分及划分原则
堤防工程——项目划分及划分原则根据SL634——2012标准编制1、堤基清理（1、基面清理；2、基面平整压实工序）；单元工程划分：堤基清理宜沿堤轴线方向将施工段长100~500m 划分一个单元工程。
2、土料碾压筑堤（1、土料摊铺；2、土料碾压）；单元工程划分：1.新堤填筑——宜按堤轴线施工段长100~500m划分一个单元工程；2.老堤加固培厚——宜按填筑工程量500~2000m3划分一个单元工程。
3、土料吹填（1、围堰修筑；2、土料吹填）；单元工程划分：1.土料吹填筑堤宜按一个吹填围堰区段（仓）；2、按堤轴线施工段长100~500m划分一个单元工程。
4、堤身与建筑物结合部填筑（1、建筑物表面涂浆；2、结合部填筑）；单元工程划分：单元工程划分宜按填筑工程量相近的原则，可将五个以下填筑层划分为一个单元工程。
5、防冲体护脚（1、防冲体制备；2、防冲体抛投）；单元工程划分：1.防冲体护脚工程宜按平顺护岸的施工段长60~80m；2.以每个丁坝、垛的护脚为一个单元工程。
（散抛石、防冲体抛投P420页）6、沉排护脚（1、沉排锚定；2、沉排铺设）；单元工程划分：1.沉排护脚工程宜按平顺护岸的施工段长60~80m；2.以每个丁坝、垛的护脚工程为一个单元工程。
7、砂（石）垫层（不划分工序）；单元工程划分：1.平顺护岸工程宜按施工段长60~100m划分一个单元工程；2.现浇混凝土宜按施工段长30~50m划分一个单元工程；3.丁坝、垛的护坡工程宜按每个坝、垛划分一个单元工程。
8、土工织物铺设（不划分工序）；单元工程划分：1.平顺护岸工程宜按施工段长60~100m划分一个单元工程；2.现浇混凝土宜按施工段长30~50m划分一个单元工程；3.丁坝、垛的护坡工程宜按每个坝、垛划分一个单元工程。
9、毛石粗排护坡（不划分工序）；单元工程划分：1.平顺护岸工程宜按施工段长60~100m划分一个单元工程；2.丁坝、垛的护坡工程宜按每个坝、垛划分一个单元工程。
