特殊工况下机械密封的特点及维护方法
胡光同
摘要：介绍高温、低温、高速、高压、腐蚀环境、颗粒介质六种特殊工况下机械密封的工作特点，以及在机封选择、安装、维护等方面应注意的事项。
关键词：特殊工况；机械密封；工作特点
中图分类号：TH 136 文献标识码：B
兰州炼油厂化工装置中，机动设备的机械密封约占整个动密封数量的
80%~85%。
而在机泵故障中，机械密封的故障大约占整个维修工作量的一半。
可见机械密封在机泵维修中所占的位置。
由于机泵所输送的介质千差万别，工艺条件各不相同，所以了解这些情况对机封的选择及维护很重要。
现结合多年来在机封选择和维修中的经验，介绍几种特殊工况下机械密封的工作特点和注意事项。
一、高温下的机械密封
一般情况下，介质的温度超过120℃即认为是高温密封。
此时机械密封存在的主要问题有：(1)由于摩擦副端面温度升高，导致密封端面间液膜气化，摩擦系数随之增大，磨损加剧，温升加大，密封环产生热变形或热裂而失效；(2)机械密封中的辅助密封圈材料一般为橡胶或聚四氟乙烯，由于长时间在高温环境中，容易老化和分解，造成密封失效；(3)高温下机械密封的弹性元件易产生疲劳和蠕变，使密封失效；(4)高温会加剧金属材料的腐蚀，缩短机封的使用寿命。
为保证机械密封在高温环境下正常工作，可以采取如下措施。
1．给机封增加冷却冲洗装置。
2．选择耐高温的材料，根据不同的工作温度选用不同的材料。
丁腈橡胶温度上限为80℃，硅橡胶和氟橡胶为200℃，聚四氟乙烯为250℃。
另外，机械密封中的非金属摩擦副多采用石墨浸渍材料制成，所以也要根据不同的工作温度选用不同种类的浸渍石墨。
一般浸巴氏合金石墨适用温度范围小于150℃，浸树脂石墨适用温度范围为170~200℃，浸铜、铝、铅的石墨可在小于400℃的工作条件下使用。
动环组件应尽可能选用膨胀系数相近的材料，以防止高温下动环和动环座的连接松动。
3．选择金属波纹管机械密封。
金属波纹管密封近年来在高温密封中使用很多，并且取得了很好的效果。
在该种机封中，金属波纹管取代了普通机封中的弹簧，省去了动环辅助密封圈，不需要克服动环补偿时与转轴的摩擦和磨损，因此在高温下使用，一般都能取得不错的效果。
二、低温下的机械密封
在炼油化工装置中，低温输送的介质一般都具有豁度小、润滑性差、容易气化的特点，而且介质在气化时大量吸热，使周围温度急剧下降，造成空气中水气的凝结，导致端面及其周围结冰，使端面贴合不严引起泄漏。
同时，因润滑性差，端面摩擦产生的热量较多，若不能及时转移，必然会加剧端面处的气化，造成恶性循环，加速密封面的早期失效。
另外，低温密封的辅助密封圈在低温下发硬失弹也容易导致泄漏。
对低温密封，除了选择合适的辅助密封圈材质外，还要注意以下几点。
1．改进密封结构及正确选择摩擦副材料。
实践证明，在静环表面开圆弧形凹槽可形成流体动力密封，增加流体膜承载能力，改善端面润滑条件，有效延
长机封工作寿命。
在端面配对方面，碳化钨一M106K石墨组对（即动、静环材料）一般要优于其他材料，因为其润滑性好，摩擦系数低，导热性也比较好。
2．选择合适的端面比压。
低温密封由于端面润滑性差，容易发生气化、结冰，所以在保证密封可靠的前提下，端面比压可适当减小。
一般机械密封比压值推荐为0.29~0.59MPa，对低温密封可取其下限。
对金属波纹管机械密封，由于动环没有轴向摩擦，端面比压甚至可以低于下限。
3．工艺上采取相应措施。
如尽量减少介质的含水量；保持密封腔压力的相对稳定；尽可能配备冲洗冷却装置；在设备启动前，对机封部位进行适当预热等。
三、高速下的机械密封
当转速超过3 000r/min或者摩擦副的线速度超过25m/s时，一般可视为高速密封。
在高速条件下，摩擦端面由于线速度很大，摩擦产生的热量也多，此时端面液膜不容易形成，磨损加剧。
高速还容易引起旋转环的振动，并受到较大的离心力作用，不利于端面间液膜的形成和维持。
所以在高速情况下，为了减小离心力和振动的影响，应尽量减少转动部件，采用弹簧静止式结构。
也可以加强对摩擦副端面的冷却和润滑。
另外还可选用[PV]值高的摩擦副材料，减小端面的接触宽度，或者采用受控膜机械密封。
近年来，一种名为差动环式的机械密封也在高速设备中得到应用。
由于在原先的动静环中间加入了一个差动环，可以将摩擦副线速度降低一半，取得了不错的效果。
四、高压下的机械密封
机械密封工作压力超过4~5MPa即属于高压密封范围。
在高压条件下，由于密封端面比压值过大，引起端面发热，从而破坏液膜的形成，造成异常磨损。
高压还可能使摩擦副产生变形和破裂。
高压密封一般均采用平衡型结构，以使端面比压处于一个合适的范围。
但考虑到密封的可靠性，平衡系数不可能无限制增大，因而有些情况尽管已经采用了平衡型结构，但端面比压仍可能较大。
单靠平衡型结构很难满足使用要求，这种情况可采用多端面机封或者受控膜机械密封。
五、腐蚀环境下的机械密封
有些机械密封处于腐蚀环境中，这时不仅要注意机封中每个零件本身的耐腐蚀性，还要防止它们组合在一起时可能产生的电耦现象。
腐蚀环境中的机械密封，在选用时要注意采用耐腐蚀的材料。
此外，可以采用外装式机械密封。
对腐蚀性特强容易引起安全事故的，可以采用双端面密封，引入隔离液加以保护。
六、颗粒介质下的机械密封
有些机封可能在含固体颗粒的介质中工作，当固体颗粒进入摩擦端面时，容易产生剧烈磨损，导致密封端面很快失效。
另外固体颗粒可能会使动环密封圈无法沿轴向移动，从而使动环无法浮动，失去补偿性，导致机封失效。
对此比较有效的做法是加入一个外冲洗装置。
由于引入密封腔的冲洗液压力高于密封腔介质压力，因此可以有效阻止颗粒介质进入密封腔。
此外可以采用双端面机械密封，在密封腔中间加入封液。
还可以采用外装式机械密封。
目前，机械密封在炼油化工装置的机动设备中已经成为一种最普遍的密封形式，而且，随着其设计制造水平的不断提高以及新材料的不断开发，其应用范围将进一步扩大。
机械密封方案
机械密封方案机泵装置中，机动设备的机械密封约占整个动密封数量的80%-85%.而在机泵故障中，机械密封的故障大约占整个维修工作量的一半。
可见机械密封在机泵维修中所占的位苣。
由于机泵所输送的介质千差万别，工艺条件各不相同，所以了解这些情况对机封的选择及维护很重要。
结合多年来在机封选择和维修中的经验，介绍几种特殊工况下机械密封的工作特点和注意事项。
一、高温下的机械密封一般情况下，介质的温度超过120°C即认为是髙温密封。
此时机械密封存在的主要问题有：（1）由于摩擦副端而温度升髙，导致密封端面间液膜气化，摩擦系数随之增大，磨损加剧，温升加大，密封环产生热变形或热裂而失效：（2）机械密封中的辅助密封圈材料一般为橡胶或聚四氟乙烯，由于长时间在高温环境中，容易老化和分解，造成密封失效：⑶高温下机械密封的弹性元件易产生疲劳和蠕变，使密封失效：（4）髙温会加剧金属材料的腐蚀，缩短机封的使用寿命。
为保证机械密封在髙温环境下正常工作，可以采取如下措施。
1.给机封增加冷却冲洗装置。
2.选择耐高温的材料，根拯不同的工作温度选用不同的材料。
丁睛橡胶温度上限为80°C,硅橡胶和氟橡胶为200°C,聚四氟乙烯为250°C。
另外，机械密封中的非金属摩擦副多采用仃墨浸渍材料制成，所以也要根据不同的工作温度选用不同种类的浸渍仃墨。
一般浸巴氏合金石墨适用温度范用小于150°C,浸树脂石墨适用温度范国为170~200°C,浸铜、铝、铅的石墨可在小于400°C的工作条件下使用。
动环组件应尽可能选用膨胀系数相近的材料，以防止高温下动环和动环座的连接松动。
3.选择金属波纹管机械密封。
金属波纹管密封近年来在髙温密封中使用很多，并且取得了很好的效果。
在该种机封中，金属波纹管取代了普通机封中的弹簧，省去了动环辅助密封圈，不需要克服动环补偿时与转轴的摩擦和磨损，因此在髙温下使用，一般都能取得不错的效果。
浅谈泵用机械密封安装与维修
随着我 国经济 的飞速 发展 ， 由于机械 密封 结构 日趋复杂 ，
静环间的密封需要在 补偿装置 的作用下进行。 有 的机械 密封泄
技术要求高， 加工难 度较大 ， 零 部件装配不当会造成泄漏或 是 漏点 （ 密封端盖与泵体间） 较易发现， 而有的泄漏点很难 在直观 零 部件的过早损坏导致维修 费用增高。由于泵用机 械密封属于 上做 出判断， 需要经过认真 的观察、 分析及研 究， 方能得到正确
精 密元件 ， 机 械密封元件 的选型、 零部件 的安装精度 等诸多因 的 判 断 。
素都会对机械 密封的好坏产生直接的影响 ， 因此 ， 对机械密 封 ３ ． ２泵用机械密封泄漏的故障分析
中出现 的诸多泄漏等 故障进行仔细 的分析、观察， 找出正确的 解决方法， 提高机械密封的性能。
４ ． ３叶轮锁紧螺母越紧， 密封效果越好
轴套与轴问的泄漏 较为常见 ， 通常认为轴 问泄漏 是由叶轮
性， 若浮动性较 差， 选择适 当密封 圈的过 盈量可以提高 其浮动
性能。
锁 紧螺母没锁紧 引起的， 然而轴问垫的损坏， 轴 间与轴套 较大
的形 位 公 差 等 也 会 造 成 轴 间 的 泄 漏 。 叶 轮 锁 紧 螺 母 过 紧 会 引起

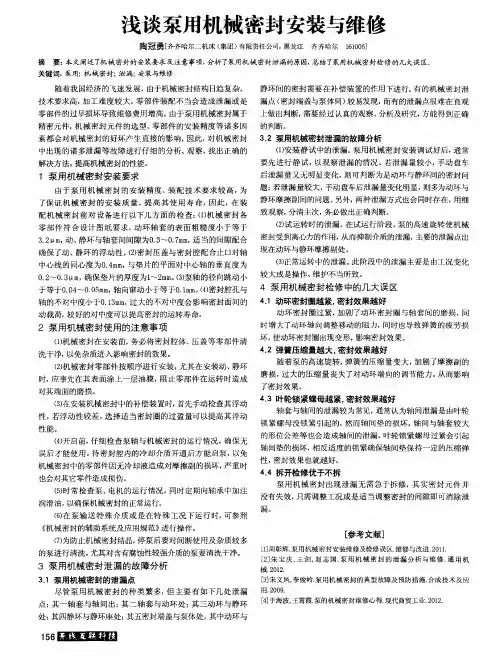

浅谈泵用机械 密封安装与维修
陶冠 勇［ 齐齐哈尔 二机床 （ 集团） 有限 责任公 司， 黑 龙江 齐齐哈尔 １ ６ １ ０ ０ ４
摘 要： 本文阐述了 机械密封的安装要求及注意事项， 分析了 泵用机械密封泄漏的原因， 总结了泵用机械 密封检修的几大误区。
关键词 ： 泵用； 机械 密封 ； 泄漏： 安 装与维修
２ 泵用 机械 密封使 用 的注意事 项
（ １ ） 机械 密封在安装前， 务必将 密封腔 体、 压盖等零 部件 清
机械密封注意事项
机械密封注意事项机械密封是一种用于封闭两个运动部件之间的装置，以防止介质泄漏和外界物质进入。
在工业生产中，机械密封广泛应用于各种设备和机械装置中，如泵、压缩机、搅拌机等。
然而，由于机械密封的特殊性，使用时需要注意以下几个方面。
选择适合的机械密封。
不同的设备和工况要求不同的机械密封，因此在选择机械密封时，需要根据设备的工作条件、介质的性质和温度、压力等因素进行综合考虑。
选择合适的机械密封可以确保设备的正常运行和密封的可靠性。
正确安装机械密封。
机械密封的安装必须按照相关标准和要求进行，不能随意改变安装位置和方式。
安装时要注意密封件的清洁，避免灰尘和杂质进入密封。
同时，要确保密封件与设备配合部件的匹配度，避免因为间隙过大或过小导致泄漏或过度磨损。
第三，保持机械密封的润滑和冷却。
在机械密封工作过程中，由于摩擦和热量的产生，密封面会受到一定的磨损和温升。
因此，需要通过润滑和冷却措施来保持密封部位的正常工作温度和润滑状态。
常见的润滑方式有使用润滑油或润滑脂，而冷却方式则可以通过引入冷却介质来实现。
第四，定期检查和维护机械密封。
机械密封作为设备的关键部件，需要定期进行检查和维护，及时发现和处理密封的磨损、泄漏和松动等问题。
检查时要注意观察密封部位是否有渗漏现象，检查密封面是否磨损或损坏，以及密封元件是否正常运转。
如果发现问题，应及时更换密封件或进行维修，以确保设备的正常运行。
合理使用机械密封。
机械密封的寿命和工作效果与使用者的使用方式和操作技巧密切相关。
在使用机械密封时，要避免过大的振动和冲击，避免过高的温度和压力，以及避免过度紧固或过度松动。
合理使用机械密封可以延长其寿命，减少故障的发生。
机械密封在工业生产中起着重要的作用，但使用时需要注意以上几个方面。
选择适合的机械密封、正确安装、保持润滑和冷却、定期检查和维护，以及合理使用，都是确保机械密封正常工作和延长寿命的关键。
通过遵循这些注意事项，可以有效提高设备的工作效率和密封的可靠性，减少故障和停机时间，降低生产成本，提升生产效益。
机械密封的使用和维护
• 现象：端面渗漏 • 可能的故障原因 ： a 端面变形较大 b 螺丝拧力不均匀 c 压缩量偏小 d 密封端面有异物 改进措施
• 按密封装配图尺寸要求调整压缩量 • 重新安装，按要求步骤均匀拧紧螺丝 • 重新研磨密封端面，达到要求的平面度，保持端面洁净
• 现象：冒烟或端面发声 • 可能的故障原因 ：
机械密封的使用和维护
催化车间 2015年2月
1、机械密封的重要性
• 机械密封是泵的一个部件，属易损件，据统计， 在泵类设备的维修总量中，机械密封所占比重约 为百分之五十，其余为轴承，电机，叶轮，泵轴 等，因此，它的运行状况直接对设备生产造成极 其重要的影响，特别是在易燃易爆，有毒有害的 关键工艺设备上，停车成本较高，损失较大。因 此了解和学习密封专业知识，掌握维修技能，提 高机封质量，正确及时的处理各种故障对生产至 关重要。
a 密封装配后没有紧固 b 安装对中不良，精度不够 改进措施 • 重新安装密封，注意螺纹联结的紧固，仔细调整，保证较 高的安装精度
• 现象：窄环外缘破坏、端面变形 • 可能的故障原因 ： • a 压力波动汽蚀、喘振 • b 热冲击，急冷、急热\温差过大 • c 端面液膜汽化(闪蒸)，抽空 • 改进措施 • 避免装置操作不稳，提高密封辅助系统的性能来
端面达到要求的平面度，注意静密封点，保证密封性能良 好
• 更换损坏的密封部件，按密封装配图尺寸要求，检测安装 尺寸，保证正确的压缩量，仔细安装密封
4、机械密封故障原因及处理
• 现象：压盖过热 • 可能的故障原因 ：
a 压缩量过大 b 静止部件与转动部件接触 c 辅助系统性能不良 d 泵抽空、气蚀 • 改进措施 a按密封装配图尺寸要求调整压缩量 b检验泵轴与泵盖之间的相对精度，保持足够的安装精度，
机械密封维护与更换要点

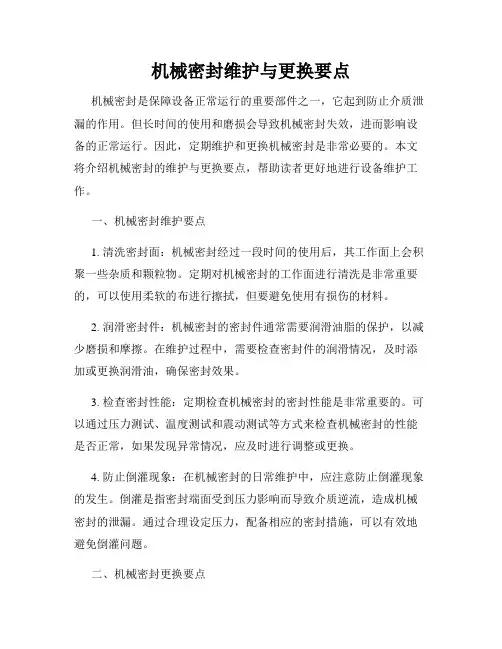

机械密封维护与更换要点机械密封是保障设备正常运行的重要部件之一，它起到防止介质泄漏的作用。
但长时间的使用和磨损会导致机械密封失效，进而影响设备的正常运行。
因此，定期维护和更换机械密封是非常必要的。
本文将介绍机械密封的维护与更换要点，帮助读者更好地进行设备维护工作。
一、机械密封维护要点1. 清洗密封面：机械密封经过一段时间的使用后，其工作面上会积聚一些杂质和颗粒物。
定期对机械密封的工作面进行清洗是非常重要的，可以使用柔软的布进行擦拭，但要避免使用有损伤的材料。
2. 润滑密封件：机械密封的密封件通常需要润滑油脂的保护，以减少磨损和摩擦。
在维护过程中，需要检查密封件的润滑情况，及时添加或更换润滑油，确保密封效果。
3. 检查密封性能：定期检查机械密封的密封性能是非常重要的。
可以通过压力测试、温度测试和震动测试等方式来检查机械密封的性能是否正常，如果发现异常情况，应及时进行调整或更换。
4. 防止倒灌现象：在机械密封的日常维护中，应注意防止倒灌现象的发生。
倒灌是指密封端面受到压力影响而导致介质逆流，造成机械密封的泄漏。
通过合理设定压力，配备相应的密封措施，可以有效地避免倒灌问题。
二、机械密封更换要点1. 确定更换时机：机械密封一般需要按照一定的使用寿命进行更换。
当机械密封的泄漏量超过标准要求或者存在严重磨损时，应及时进行更换。
同时，在设备停机进行维护时，也可以考虑对机械密封进行更换。
2. 选择合适的机械密封：在进行机械密封更换时，应选择适合设备的机械密封。
根据设备的工作条件、介质特性和密封形式等因素，选择合适的机械密封。
3. 拆卸旧密封：在进行机械密封更换时，首先需要将旧密封进行拆卸。
拆卸时需要注意操作规范，避免损坏设备和其他部件。
4. 安装新密封：在安装新的机械密封时，需要按照相应的安装要求进行操作。
正确选择安装方式、检查密封面的平整度和光滑度，并进行必要的润滑处理，确保密封件能够正常工作。
5. 密封调试和测试：在更换机械密封后，需要进行相应的密封调试和测试。
机械密封的分类及维护

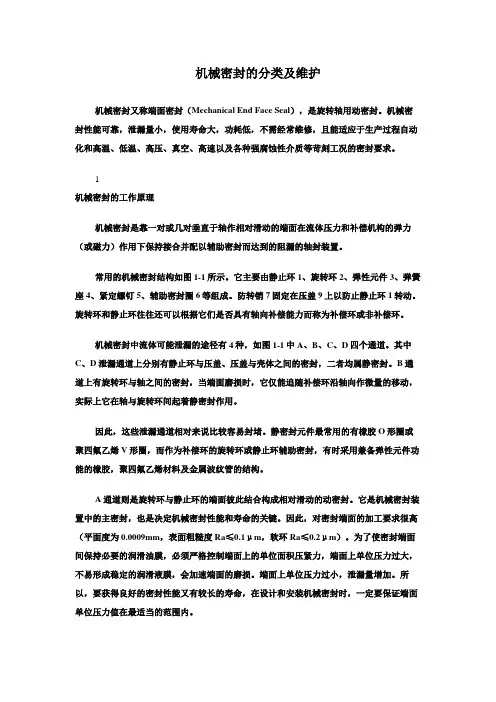

机械密封的分类及维护机械密封又称端面密封（Mechanical End Face Seal），是旋转轴用动密封。
机械密封性能可靠，泄漏量小，使用寿命大，功耗低，不需经常维修，且能适应于生产过程自动化和高温、低温、高压、真空、高速以及各种强腐蚀性介质等苛刻工况的密封要求。
1机械密封的工作原理机械密封是靠一对或几对垂直于轴作相对滑动的端面在流体压力和补偿机构的弹力（或磁力）作用下保持接合并配以辅助密封而达到的阻漏的轴封装置。
常用的机械密封结构如图1-1所示。
它主要由静止环1、旋转环2、弹性元件3、弹簧座4、紧定螺钉5、辅助密封圈6等组成。
防转销7固定在压盖9上以防止静止环1转动。
旋转环和静止环往往还可以根据它们是否具有轴向补偿能力而称为补偿环或非补偿环。
机械密封中流体可能泄漏的途径有4种，如图1-1中 A、B、C、D四个通道。
其中C、D泄漏通道上分别有静止环与压盖、压盖与壳体之间的密封，二者均属静密封。
B通道上有旋转环与轴之间的密封，当端面磨损时，它仅能追随补偿环沿轴向作微量的移动，实际上它在轴与旋转环间起着静密封作用。
因此，这些泄漏通道相对来说比较容易封堵。
静密封元件最常用的有橡胶O形圈或聚四氟乙烯V形圈，而作为补偿环的旋转环或静止环辅助密封，有时采用兼备弹性元件功能的橡胶，聚四氟乙烯材料及金属波纹管的结构。
A通道则是旋转环与静止环的端面彼此结合构成相对滑动的动密封。
它是机械密封装置中的主密封，也是决定机械密封性能和寿命的关键。
因此，对密封端面的加工要求很高（平面度为0.0009mm，表面粗糙度Ra≤0.1μm，软环Ra≤0.2μm）。
为了使密封端面间保持必要的润滑油膜，必须严格控制端面上的单位面积压紧力，端面上单位压力过大，不易形成稳定的润滑液膜，会加速端面的磨损。
端面上单位压力过小，泄漏量增加。
所以，要获得良好的密封性能又有较长的寿命，在设计和安装机械密封时，一定要保证端面单位压力值在最适当的范围内。
离心泵机械密封故障损坏及预防措施探讨
离心泵机械密封故障损坏及预防措施探讨离心泵是一种常见的流体输送设备，它通过旋转的叶轮将液体吸入并输送出去。
在离心泵的运行过程中，机械密封是非常重要的部件，它能有效防止泵内液体外泄，保证泵的正常运行。
由于机械密封工作环境恶劣、操作不当等原因，机械密封故障损坏时常发生，严重影响了离心泵的正常运行。
本文将从机械密封故障损坏的原因分析及预防措施探讨，以期为离心泵的维护保养提供实用的参考。
一、机械密封故障损坏的原因分析1. 润滑不良机械密封运行中需保持一定的润滑状态，以减少密封面的磨损和摩擦力，延长密封的使用寿命。
如果润滑不良或者缺油，就会导致密封面的磨损加剧，从而引发故障损坏。
如果使用的润滑油不符合要求，也会造成密封失效。
2. 泵轴振动泵轴振动是指泵在正常运行状态下，泵轴产生的不规律摆动，通常由于轴承磨损、不平衡负荷等原因导致。
当泵轴振动较大时，会导致机械密封的密封面相互磨损，加速密封的磨损和故障。
3. 泵的工作温度超限由于介质温度过高或者由于泵的运行时间过长，泵的工作温度超限，会导致机械密封材料硬度降低、弹性减小，从而使得机械密封失效。
4. 进口介质含固体颗粒过多在一些特殊工况下，进口介质中含有大量的固体颗粒，这些颗粒会导致机械密封的密封面受损、磨损严重，从而导致机械密封的故障。
1. 选择合适的机械密封在选择机械密封时，应根据泵的工作环境和介质特性选择适应的机械密封，保证其材料、结构等性能符合要求。
对于高温介质，应选择耐高温的机械密封；对于含固体颗粒的介质，应选择耐磨损的机械密封。
2. 合理润滑定期检查机械密封的润滑情况，保证其润滑状态良好。
在使用润滑油时，应选择适合机械密封的润滑油，并根据使用要求进行定期更换。
3. 控制泵轴振动定期检查泵的轴承磨损情况，及时更换磨损严重的轴承，保证泵轴的平衡运转。
可以通过安装振动传感器监测泵的振动情况，预防泵轴振动引发机械密封故障。
4. 控制泵的工作温度在使用过程中，应严格控制泵的进口介质温度，避免泵的工作温度超限。
机械密封安装维护介绍
机械密封安装维护介绍1. 介绍机械密封是一种用于防止流体泄漏的设备，广泛应用于各种机械设备中，如泵、压缩机、搅拌器等。
正确的安装和维护机械密封对于设备的正常运行和延长使用寿命至关重要。
本文将详细介绍机械密封的安装和维护事项。
2. 机械密封安装2.1 准备工作在安装机械密封之前，需要进行一些准备工作。
首先，检查机械密封的零部件是否完整。
确保所有必要的配件齐全，并检查是否有损坏或磨损的部分。
另外，也需要检查安装环境是否符合要求，如是否有足够的空间来操作和维护机械密封。
2.2 安装位置选择选择合适的安装位置对于机械密封的正常运行至关重要。
一般来说，机械密封应安装在设备轴的密封位置。
在选择安装位置时，需要考虑到密封元件的正常工作温度范围、压力限制和运行速度等因素。
2.3 安装步骤以下是机械密封的安装步骤：1.清洁：在安装机械密封之前，应首先清洁安装区域，确保没有杂质和尘埃。
2.润滑：润滑机械密封的接触面，使用适当的润滑剂，以减少密封件的磨损。
3.安装轴套：将轴套安装在设备轴上，并根据要求进行调整，以确保正确的位置和间隙。
4.安装密封环：将密封环安装在轴套上，并确保其位置和旋转方向正确。
5.固定局部件：根据机械密封的类型和要求，安装和固定局部件，如波形弹簧、保护套等。
6.调整和测试：调整机械密封的位置和间隙，并进行测试，确保其正常工作。
2.4 警示事项在安装机械密封时，需要注意以下事项：•不要使用力量过大的工具来安装机械密封，以免损坏密封元件。
•注意防止机械密封零部件的过度磨损，应定期检查和更换损坏的部件。
•在安装机械密封之前，确保严格遵守相关的安全操作规程和工作规范。
3. 机械密封维护3.1 定期检查机械密封的定期检查是保证其正常工作的重要一环。
定期检查的内容包括： - 密封面的磨损情况：检查密封面的磨损程度，若超出标准范围，需要进行更换。
- 密封环的松动情况：检查密封环是否松动，若松动则需要紧固。
- 泄漏情况：检查机械密封是否有泄漏情况，若有泄漏，则需要进一步检查原因，并采取相应措施。
机械密封技术要点及专业分析
机械密封技术要点及专业分析一、引言机械密封是一种广泛应用于各类机械设备的重要部件，其作用是防止流体介质泄漏，确保设备安全、稳定运行。
本文将介绍机械密封的基本结构、工作原理、特点及选用原则，同时对机械密封技术的发展趋势进行展望。
二、机械密封的基本结构与工作原理1.基本结构机械密封主要由静环、动环、密封圈、弹簧、推环等组成。
其中，静环固定在设备上，动环则安装在轴上，随轴一起转动。
密封圈一般采用石墨、陶瓷等材料制成，用于在动静环之间形成密封面。
弹簧和推环的作用是施加压力，使动静环紧密贴合。
2.工作原理机械密封的工作原理基于流体静压力和弹性元件的弹力共同作用。
在设备运行过程中，动环随轴一起旋转，静环保持静止。
由于流体静压力的作用，动静环之间形成一层极薄的液膜，阻止了流体的直接泄漏。
同时，弹簧的弹力作用使动静环紧密贴合，进一步增强了密封效果。
三、机械密封的特点及选用原则1.特点机械密封具有密封性能好、摩擦功耗低、使用寿命长等优点。
同时，由于其结构紧凑，适应性强，可用于各种不同类型和规格的机械设备。
2.选用原则在选用机械密封时，需要考虑以下因素：（1）密封介质：根据介质性质选择合适的密封材料和结构。
（2）工作条件：考虑工作压力、温度、转速等条件，选择适合的机械密封类型。
（3）设备结构：根据设备结构特点选择合适的机械密封结构形式。
（4）经济性：在满足使用要求的前提下，尽量降低成本。
四、机械密封技术的发展趋势与展望1.高性能密封材料的研究与应用随着科技的发展，新型的高性能密封材料不断涌现。
如碳化硅、氮化硅等陶瓷材料具有耐高温、耐腐蚀、强度高等优点，可用于恶劣工况下的密封。
同时，高分子材料如聚四氟乙烯（PTFE）等也因其优异的化学稳定性、耐磨性和低摩擦系数等特点而在机械密封中得到广泛应用。
2.智能控制技术的应用随着智能控制技术的发展，机械密封的控制方式也在逐步升级。
通过引入传感器和执行器，实现对机械密封的实时监控和自动调节，提高了设备的运行效率和安全性。
超高压变工况机械密封技术研究
小 ，密 封介 质压 力 高 ，极 限 工 作 压 力 超 过 ３ Ｍ ａ ０ Ｐ ，工 作转 速 高 ，为 ０～２０ ｒｍｎ １０／ ｉ。尤 为恶 劣 的 是 ，在 工 作 过 程 中燃烧 室 工况 频 繁变 换 ，工 作压 力 和转 速 经常 大 范 围变 动 ，压 力变 化量 达 到 Ｉ Ｍ ａ Ｏ Ｐ ，转速 变 动范 围超 过 ５０／ ｉ，这些 都 为这 种超 高 压 变 工 况 机 械密 封 装 ０ ｒｍｎ 置 的设 计带 来 非常 不 利 的影 响 。然而 ，由于 该 动力 装 置要 求 旋 转燃 烧 室 的工作 时 间相 对较 短 ，这 又 为 实现 这 种机 械 密封 的设 计 提供 了可能 。本 文 就是 针 对这 种 机 械密 封 技术 进行 了专题 研 究 ，并经 试 验验 证 成功 地
Ｚ ａｏ Ｗ ｅｂｎ Ｓｈ ａ ｆ ｇ ｈ ｉｉｇ ｉ Ｘｉｏｅｎ
（ ｉ ｌ Ｐ ｅｉ ｏ ａ ｈ ｅｙＲ ｓａｃ ｎｔ ｔ ，７ ０ ７ ） ｘ ’ｌ ｒ ｓ ｎ Ｍ ｃ ｉ ｒ ｅｅｒｈ Ｉ ｉ ｅ １ ０ ５ ａ ｃ ｉ ｎ ｓｔ ｕ
Ａ ｄ ： Ｉ ｔ ｓｐ ｐ ｒ ｔ ｅ ｅ ｈ ｑ ｅ ｏ ｅ ｈ ｎｃ ｅ ｌｗｈｃ ｓ ｕ ｅ ｏ ｕｐ ￣ ｇ ｒｓ ｕ ｅ ａ ｄ ｃ ａ ｇ ｓｏ ｒ ｎ ｏ ｄ ｔ ｎ ｎ ｔ ｎ ｈｉ ａ ｅ ． ｈｅ ｋ ｙ ｔｃ ｎｉｕ ｆｍ ｃ ａ ｉａｌｓ ａ ｉｈ ｉ ｓ ｄ ｆｒｓ ｅ ｈ ｐ ｅ ｓ ｒ ｎ ｈ ｎ ｅ ｆｗｏｋｉｇ ｃ ｎ ｉｉ ｓ ｉ ｈｅ ｏ ｆ ｌｐ￣ ｌｎ ｆｔ ｏａ ｙｃ ｍｂ ｓｏ ｆａ ｎ ｗ ｙ ｅｐｏ ｒ ｌｎ ， ｉ ｅ ｌ ｎ ｌｚｄ．Ｏｎ ａ ｉ ｆｔ ｓ ａｍ ｅ ｈ ｎｃ ｅ ｌｕ ｉ ｈ ｓ ｂ ｅ ｄ￣ ｉｎｅ ｕｅ ｉ ｉ ｅｏ ｈｅ ｒｔｒ ｏ ｕ ｔｒｏ ｅ ｔｐ ｗｅｐ ａ ｔ ｓｄｅ ｐｙ ａ ａｙ ｅ ｔ ｂ ｓｓｏ ｅ， ｃ ａ ｉ ｓａ ｎｔ ａ ｅ ｎ ｈｅ ｈｅ ａｌ ｇ ｄ．
