平差易软件数据输入实例
平差软件计算说明
由观测数据到平差成果用平差易做控制网平差的过程第一步：控制网数据录入第二步：坐标推算第三步：坐标概算第四步：选择计算方案第五步：闭合差计算与检核第六步：平差计算第七步：平差报告的生成和输出作业流程图：向导式平差向导即是按照应用程序的文字提示一步一步操作下去，最终达到应用目的。
PA2005提供了向导式平差，根据向导的中文提示点击相应的信息即可完成全部的操作。
它对PA2005的初学者有着极大的帮助，建议PA2005的初学者先应用向导来熟悉PA2005数据处理的全部操作过程。
本平差向导只适用于对已经编辑好的平差数据文件进行平差。
向导式平差的应用向导式平差需要事先编辑好数据文件，这里我们就以demo中的“边角网4.txt”文件为例来说明。
第一步：进入平差向导首先启动“南方平差易2005”，然后用鼠标点击下拉菜单“文件\平差向导”。
如下图“平差向导”所示：平差向导请注意平差向导的中文提示和应用说明，并依据提示进行。
第二步：选择平差数据文件点击“下一步”进入平差数据文件的选择页面。
如下图“选择平差数据”所示：选择平差数据点击“浏览”来选择要平差的数据文件。
所选择的对象必须是已经编辑好的平差数据文件，如PA2005的Demo中“边角网4”。
对于数据文件的建立，PA2005 提供了两种方式，一是启动系统后，在指定表格中手工输入数据，然后点击“文件\保存”生成数据文件；二是依照附录A中文件格式，在Windows的“记事本”里手工编辑生成。
打开数据文件点击“打开”即可调入该数据文件。
如下图“调入平差数据文件”所示：调入平差数据文件第三步：控制网属性设置调入平差数据后点击“下一步”即可进入控制网属性设置界面，如下图：该功能将自动调入平差数据文件中控制网的设置参数，如果数据文件中没有设置参数则此对话框为空，同时也可对控制网属性进行添加和修改，向导处理完后该属性将自动保存在平差数据文件中。
点击“下一步”进入计算方案的设置界面。
平差易
测 站 信 息 区
观 测 信 息 区
测站信息
观测信息
测站信息
序号：指已输测站点个数，它会自动叠加。 序号：指已输测站点个数，它会自动叠加。 点名：指已知点或测站点的名称。 点名：指已知点或测站点的名称。 属性：用以区别已知点与未知点： 属性：用以区别已知点与未知点： 00表示该点是未知点； 表示该点是未知点； 表示该点是未知点 10表示该点是平面坐标而无高程的已知点； 表示该点是平面坐标而无高程的已知点； 表示该点是平面坐标而无高程的已知点 01表示该点是无平面坐标而有高程的已知点 01表示该点是无平面坐标而有高程的已知点； 表示该点是无平面坐标而有高程的已知点； 11表示该已知点既有平面坐标也有高程。 表示该已知点既有平面坐标也有高程。 表示该已知点既有平面坐标也有高程 X、Y、H：分别指该点的纵、横坐标及高程（X:纵坐标， 纵坐标， 、 、 ：分别指该点的纵、横坐标及高程（ 纵坐标 Y:横坐标）。 横坐标）。 横坐标 仪器高：指该测站点的仪器高度， 仪器高：指该测站点的仪器高度，它只有在三角高程的计 算中才使用。 算中才使用。 偏心距、偏心角：指该点测站偏心时的偏心距和偏心角。 偏心距、偏心角：指该点测站偏心时的偏心距和偏心角。 不需要偏心改正时则可不输入数值） （不需要偏心改正时则可不输入数值）
关于平差易（ 关于平差易（PA2005） ）
平差易（Power Adjust 2005，简称PA2005）， 它是在Windows系统下用VC 开发的控制测量数据处理 软件，也是南方测绘PA2002的升级产品。它一改过去 单一的表格输入，采用了Ｗindows风格的数据输入技术 和多种数据接口（南方系列产品接口、其他软件文件接 口），同时辅以网图动态显示，实现了从数据采集、数 据处理和成果打印的一体化。成果输出丰富强大、多种 多样，平差报告完整详细，报告内容也可根据用户需要 自行定制，另有详细的精度统计和网形分析信息等。其 界面友好，功能强大，操作简便，是控制测量理想的数 据处理工具。
南方平差易详细使用说明
23.03.2020
12
第五步：选择概算
• 概算是对观测值的改化包括边长、方向和高程的改正等。 当需要概算时就在“概算”前打“✓”，然后选择需要 概算的内容。
• 点击“完成”则整个向导的数据处理完毕，随后就回到 南方平差易2005的界面，在此界面中就可查看该数据的 平差报告以及打印和输出。
23.03.2020
• 4,00
• [OBSER] （观测信息）
• A,B,,1000.0000
• A,2,85.302110,1474.4440
• C,4
• C,D,244.183000,1000.0000
• 2,A
• 2,3,254.323220,1424.7170
• 3,2
• 3,4,131.043330,1749.3220
• “温度”：指测站点观测照准点时的当地实际温度。
• “气压”：指测站点观测照准点时的当地实际气压。（温度和气
23压.03只.202参0 入概算中的气象改正计算）
19
分别通过实例来介绍导线、水准、三角高程的 数据输入方法。
1、导线实例 这是一条符合导线的测量数据和简图，A、B、C和D是已知坐 标点，2、3和4是待测的控制点。 原始测量数据如下：
23.03.2020
28
• 在测站信息区中输入A、B、2、3和4号测站点，其中A、B为 已知高程点，其属性为01，其高程如“水准原始数据表”； 2、3、4点为待测高程点，其属性为00，其它信息为空。
• 因为没有平面坐标数据，故在平差易软件中没有网图显示。 • 根据控制网的类型选择数据输入格式，此控制网为水准网，
24
• [STATION] （测站信息）
• B,10,8345.870900,5216.602100
南方平差易详细使用说明
2019/1/16
15
测 站 信 息 区
观 测 信 息 区 16
2019/1/16
• 首先，在测站信息区中输入已知点信息（点名、属性、 坐标）和测站点信息（点名）； • 然后，在观测信息区中输入每个测站点的观测信息。
测站信息
观测信息
2019/1/16
17
测站信息
• “序号”：指已输测站点个数，它会自动叠加。 • “点名”：指已知点或测站点的名称。 • “属性”：用以区别已知点与未知点：00表示该点是未 知点，10表示该点是平面坐标而无高程的已知点，01表 示该点是无平面坐标而有高程的已知点，11表示该已知 点既有平面坐标也有高程。 • “X、Y、H”：分别指该点的纵、横坐标及高程（X:纵 坐标，Y:横坐标）。 • “仪器高”：指该测站点的仪器高度，它只有在三角高 程的计算中才使用。 • “偏心距、偏心角”：指该点测站偏心时的偏心距和偏 心角。（不需要偏心改正时则可不输入数值）
2019/1/16
18
观测信息
观测信息与测站信息是相互对应的，当某测站点被选中时，观测 信息区中就会显示当该点为测站点时所有的观测数据。故当输入 了测站点时需要在观测信息区的电子表格中输入其观测数值。第 一个照准点即为定向，其方向值必须为0，而且定向点必须是唯 一的。 • “照准名”：指照准点的名称。 • “方向值”：指观测照准点时的方向观测值。 • “观测边长”：指测站点到照准点之间的平距。（在观测边长中 只能输入平距） • “高差”：指测站点到观测点之间的高差。 • “垂直角”：指以水平方向为零度时的仰角或俯角。 • “站标高”：指测站点观测照准点时的棱镜高度。 • “偏心距、偏心角、零方向角”：指该点照准偏心时的偏心距和 偏心角。（不需要偏心改正时则可不输入数值） • “温度”：指测站点观测照准点时的当地实际温度。 • “气压”：指测站点观测照准点时的当地实际气压。（温度和气 压只参入概算中的气象改正计算） 2019/1/16 19

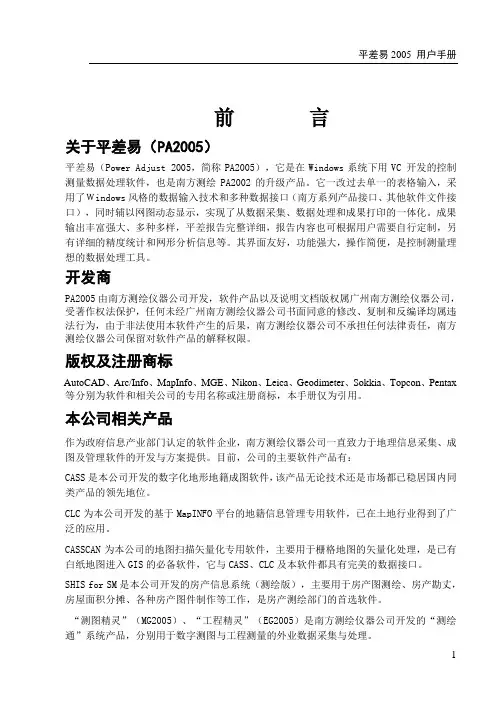

南方平差易PA2005说明书[1]
![南方平差易PA2005说明书[1]](https://img.taocdn.com/s3/m/898a820d7cd184254b3535a4.png)
前言关于平差易（PA2005）平差易（Power Adjust 2005，简称PA2005），它是在Windows系统下用VC 开发的控制测量数据处理软件，也是南方测绘PA2002的升级产品。
它一改过去单一的表格输入，采用了Ｗindows风格的数据输入技术和多种数据接口（南方系列产品接口、其他软件文件接口），同时辅以网图动态显示，实现了从数据采集、数据处理和成果打印的一体化。
成果输出丰富强大、多种多样，平差报告完整详细，报告内容也可根据用户需要自行定制，另有详细的精度统计和网形分析信息等。
其界面友好，功能强大，操作简便，是控制测量理想的数据处理工具。
开发商PA2005由南方测绘仪器公司开发，软件产品以及说明文档版权属广州南方测绘仪器公司，受著作权法保护，任何未经广州南方测绘仪器公司书面同意的修改、复制和反编译均属违法行为，由于非法使用本软件产生的后果，南方测绘仪器公司不承担任何法律责任，南方测绘仪器公司保留对软件产品的解释权限。
版权及注册商标AutoCAD、Arc/Info、MapInfo、MGE、Nikon、Leica、Geodimeter、Sokkia、Topcon、Pentax 等分别为软件和相关公司的专用名称或注册商标，本手册仅为引用。
本公司相关产品作为政府信息产业部门认定的软件企业，南方测绘仪器公司一直致力于地理信息采集、成图及管理软件的开发与方案提供。
目前，公司的主要软件产品有：CASS是本公司开发的数字化地形地籍成图软件，该产品无论技术还是市场都已稳居国内同类产品的领先地位。
CLC为本公司开发的基于MapINFO平台的地籍信息管理专用软件，已在土地行业得到了广泛的应用。
CASSCAN为本公司的地图扫描矢量化专用软件，主要用于栅格地图的矢量化处理，是已有白纸地图进入GIS的必备软件，它与CASS、CLC及本软件都具有完美的数据接口。
SHIS for SM是本公司开发的房产信息系统（测绘版），主要用于房产图测绘、房产勘丈，房屋面积分摊、各种房产图件制作等工作，是房产测绘部门的首选软件。
南方平差易使用说明
南方平差易使用说明前言关于平差易（PA2005）平差易（Power Adjust 2005，简称PA2005），它是在Windows系统下用VC 开发的控制测量数据处理软件，也是南方测绘PA2002的升级产品。
它一改过去单一的表格输入，采用了Ｗindows 风格的数据输入技术和多种数据接口（南方系列产品接口、其他软件文件接口），同时辅以网图动态显示，实现了从数据采集、数据处理和成果打印的一体化。
成果输出丰富强大、多种多样，平差报告完整详细，报告内容也可根据用户需要自行定制，另有详细的精度统计和网形分析信息等。
其界面友好，功能强大，操作简便，是控制测量理想的数据处理工具。
开发商PA2005由南方测绘仪器公司开发，软件产品以及说明文档版权属广州南方测绘仪器公司，受著作权法保护，任何未经广州南方测绘仪器公司书面同意的修改、复制和反编译均属违法行为，由于非法使用本软件产生的后果，南方测绘仪器公司不承担任何法律责任，南方测绘仪器公司保留对软件产品的解释权限。
版权及注册商标AutoCAD、Arc/Info、MapInfo、MGE、Nikon、Leica、Geodimeter、Sokkia、Topcon、Pentax等分别为软件和相关公司的专用名称或注册商标，本手册仅为引用。
本公司相关产品作为政府信息产业部门认定的软件企业，南方测绘仪器公司一直致力于地理信息采集、成图及管理软件的开发与方案提供。
目前，公司的主要软件产品有：CASS是本公司开发的数字化地形地籍成图软件，该产品无论技术还是市场都已稳居国内同类产品的领先地位。
CLC为本公司开发的基于MapINFO平台的地籍信息管理专用软件，已在土地行业得到了广泛的应用。
CASSCAN为本公司的地图扫描矢量化专用软件，主要用于栅格地图的矢量化处理，是已有白纸地图进入GIS的必备软件，它与CASS、CLC及本软件都具有完美的数据接口。
SHIS for SM是本公司开发的房产信息系统（测绘版），主要用于房产图测绘、房产勘丈，房屋面积分摊、各种房产图件制作等工作，是房产测绘部门的首选软件。
南方平差易详细使用说明2
测站点 B
角度(°′″)
距离（米）
X (米) 8345.8709
Y（米） 5216.6021
A
85.30211
1474.4440
7396.2520
5530.0090
2
254.32322
1424.7170
3
131.04333
1749.3220
4
272.20202
1950.4120
C
244.18300
4817.6050
3
一、关于平差易（PA2005）
• 平差易（Power Adjust 2005，简称PA2005），它是在 Windows系统下用VC 开发的控制测量数据处理软件，也 是南方测绘PA2002的升级产品。
• 它一改过去单一的表格输入，采用了Ｗindows风格的数 据输入技术和多种数据接口（南方系列产品接口、其他 软件文件接口），同时辅以网图动态显示，实现了从数 据采集、数据处理和成果打印的一体化。
2024/2/7
12
第五步：选择概算
• 概算是对观测值的改化包括边长、方向和高程的改正等。 当需要概算时就在“概算”前打“✓”，然后选择需要 概算的内容。
• 点击“完成”则整个向导的数据处理完毕，随后就回到 南方平差易2005的界面，在此界面中就可查看该数据的 平差报告以及打印和输出。
南方平差易详细使用说明
30
[STATION] A,01,,,96.062000 B,01,,,88.183000 2,00 3,00 4,00 [OBSER] A,2,,1474.444000,-50.4400 2,3,,1424.717000,3.2520 3,4,,1749.322000,-0.9080 4,B,,1950.412000,40.2180
13
2021/3/30
14
5、控制网数据的录入
控制网的数据录入分数据文件读入和直接键入两种。 凡符合PA2005文件格式（格式内容详见附录A）的数据
均可直接读入。 读入后PA2005自动推算坐标和绘制网图。 PA2005为手工数据键入提供了一个电子表格, 以“测站”
为基本单元进行操作, 键入过程中PA2005将自动推算其 近似坐标和绘制网图。
成果输出丰富强大、多种多样，平差报告完整详细，报 告内容也可根据用户需要自行定制。
有详细的精度统计和网形分析信息等。其界面友好，功 能强大，操作简便，是控制测量理想的数据处理工具。
2021/3/30
4
主界面中包括测站信息区、观测信息区、图形显示 区以及顶部下拉菜单和工具条。
测
站
信
息
图
区
形
显
观 测
测站点 B
角度(°′″)
距离（米）
X (米) 8345.8709
Y（米） 5216.6021
A
85.30211
1474.4440
7396.2520
5530.0090
2
254.32322
1424.7170
3
131.04333
1749.3220
4
272.20202
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
导线实例
这就是一条符合导线的测量数据与简图,A、B、C与D就是已知坐标点,2、3与4就是待测的控制点。
测站点角度(°′″) 距离(米) X (米) Y(米)
B 8345、8709 5216、6021
A 85、30211 1474、4440 7396、2520 5530、0090
2 254、32322 1424、7170
3 131、04333 1749、3220
4 272、20202 1950、4120
C 244、18300 4817、6050 9341、4820
D 4467、5243 8404、7624
导线原始数据表
导线图如下:
导线图
在平差易软件中输入以上数据,如下图“数据输入”所示:
数据输入
在测站信息区中输入A、B、C、D、2、3与4号测站点,其中A、B、C、D为已知坐标点,其属性为10,其坐标如“原始数据表”;2、3、4点为待测点,其属性为00,其它信息为空。
如果要考虑温度、气压对边长的影响,就需要在观测信息区中输入每条边的实际温度、气压值,然后通过概算来进行改正。
根据控制网的类型选择数据输入格式,此控制网为边角网,选择边角格式。
如下图“选择格式”所示:
选择格式
在观测信息区中输入每一个测站点的观测信息,为了节省空间只截取观测信息的部分表格示意图,如下表
B、D作为定向点,它没有设站,所以无观测信息,但在测站信息区中必须输入它们的坐标。
以A为测站点,B为定向点时(定向点的方向值必须为零),照准2号点的数据输入如下图“测站A的观测信息”所示:
测站A的观测信息
以C为测站点,以4号点为定向点时,照准D点的数据输入如下图“测站C的观测信息”所示:
测站C的观测信息
2号点作为测站点时,以A为定向点,照准3号点,如下图“测站2的观测信息”所示:
测站2的观测信息
以3号点为测站点,以2号点为定向点时,照准4号点的数据输入如下图“测站3的观测信息”所示:
测站3的观测信息
以4号点为测站点,以3号点为定向点时,照准C点的数据输入如下图“测站4的观测信息”所示:
测站4的观测信息
说明:①数据为空或前面已输入过时可以不输入(对向观测例外)
②在电子表格中输入数据时,所有零值可以省略不输。
以上数据输入完后,点击菜单“文件\另存为”,将输入的数据保存为平差易数据格式文件(格式内容详见附录A):
[STATION] (测站信息)
B,10,8345、870900,5216、602100
A,10,7396、252000,5530、009000
C,10,4817、605000,9341、482000
D,10,4467、524300,8404、762400
2,00
3,00
4,00
[OBSER] (观测信息)
A,B,,1000、0000
A,2,85、302110,1474、4440
C,4
C,D,244、183000,1000、0000
2,A
2,3,254、323220,1424、7170
3,2
3,4,131、043330,1749、3220
4,3
4,C,272、202020,1950、4120
上面[STATION](测站点)就是测站信息区中的数据,[OBSER](照准点)就是观测信息区中的数据。
水准实例
这就是一条符合水准的测量数据与简图,A与B就是已知高程点,2、3与4就是待测的高程点。
测站点高差(米) 距离(米) 高程(米)
A -50、440 1474、4440 96、0620
2 3、252 1424、7170
3 -0、908 1749、3220
4 40、218 1950、4120
B 88、1830
水准原始数据表
水准路线图(模拟)
图中h为高差。
在平差易中输入以上数据,如下图“水准数据输入”所示:
水准数据输入
在测站信息区中输入A、B、2、3与4号测站点,其中A、B为已知高程点,其属性为01,其高程如“水准原始数据表”;2、3、4点为待测高程点,其属性为00,其它信息为空。
因为没有平面坐标数据,故在平差易软件中没有网图显示。
根据控制网的类型选择数据输入格式,此控制网为水准网,选择水准格式,如下图“选择格式”所示:
选择格式
注意:
1、在“计算方案”中要选择“一般水准”,而不就是“三角高程”。
“一般水准”所需要输入的观测数据为:观测边长与高差。
“三角高程”所需要输入的观测数据为:观测边长、垂直角、站标高、仪器高。
2、在一般水准的观测数据中输入了测段高差就必须要输入相对应的观测边长,否则平差计算时该测段的权为零,因此导致计算结果错误。
在观测信息区中输入每一组水准观测数据
测段A点至2号点的观测数据输入(观测边长为平距)如下图“A－>2观测数据”所示:
A－>2观测数据
测段2号点至3号点的观测数据输入如下图“2－>3观测数据”所示:
2－>3观测数据
测段3号点至4号点的观测数据输入如下图“3－>4观测数据”所示:
3－>4观测数据
测段4号点至B点的观测数据输入如下图“4－>B观测数据”所示:
4－>B观测数据
以上数据输入完后,点击菜单“文件\另存为”,将输入的数据保存为平差易数据格式文件(格式内容详见附录A):
[STATION]
A,01,,,96、062000
B,01,,,88、183000
2,00
3,00
4,00
[OBSER]
A,2,,1474、444000,-50、4400
2,3,,1424、717000,3、2520
3,4,,1749、322000,-0、9080
4,B,,1950、412000,40、2180
三角高程实例
这就是三角高程的测量数据与简图,A与B就是已知高程点,2、3与4就是待测的高程点。
测站点距离(米) 垂直角
(°′″)
仪器高
(米)
站标高
(米)
高程
(米)
A 1474、4440 1、0440 1、30 96、0620
2 1424、7170 3、2521 1、30 1、34
3 1749、3220 -0、3808 1、35 1、35
4 1950、4120 -2、4537 1、4
5 1、50
B 1、52 95、9716
三角高程原始数据表
三角高程路线图(模拟)
上图中r为垂直角
在平差易中输入以上数据,如下图“三角高程数据输入”所示:
三角高程数据输入
在测站信息区中输入A、B、2、3与4号测站点,其中A、B为已知高程点,其属性为01,其高程如“三角高程原始数据表”;2、3、4点为待测高程点,其属性为00,其它信息为空。
因为没有平面坐标数据,故在平差易软件中也没有网图显示。
此控制网为三角高程,选择三角高程格式。
如下图“选择格式”所示:
选择格式
注意:在“计算方案”中要选择“三角高程”,而不就是“一般水准”。
在观测信息区中输入每一个测站的三角高程观测数据
测段A点至2号点的观测数据输入如下图“A－>2观测数据”所示:
A－>2观测数据
测段2点至3号点的观测数据输入如下图“2－>3观测数据”所示:
A－>2观测数据
测段3点至4号点的观测数据输入如下图“3－>4观测数据”所示:
A－>2观测数据
测段4点至B点的观测数据输入如下图“4－>B观测数据”所示:
4－>B观测数据
以上数据输入完后,点击“文件\另存为”,将输入的数据保存为平差易格式文件(格式内容详见附录A)为:
[STATION]
A,01,,,96、062000,1、30
B,01,,,95、97160,
2,00,,,,1、30
3,00,,,,1、35
4,00,,,,1、45
[OBSER]
A,2,,1474、444000,27、842040,,1、044000,1、340
2,3,,1424、717000,85、289093,,3、252100,1、350
3,4,,1749、322000,-19、353448,,-0、380800,1、500
4,B,,1950、412000,-93、760085,,-2、452700,1、520
平差易软件中也可进行导线水准与三角高程导线的平差计算,数据输入的方法与上述的几乎一样,但要注意将控制网的类型格式选择为“(6)导线水准”或“(7)三角高程导线”。
