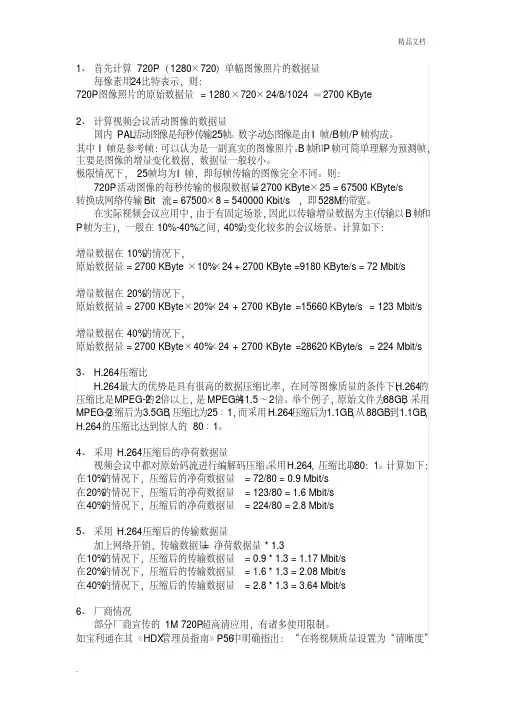

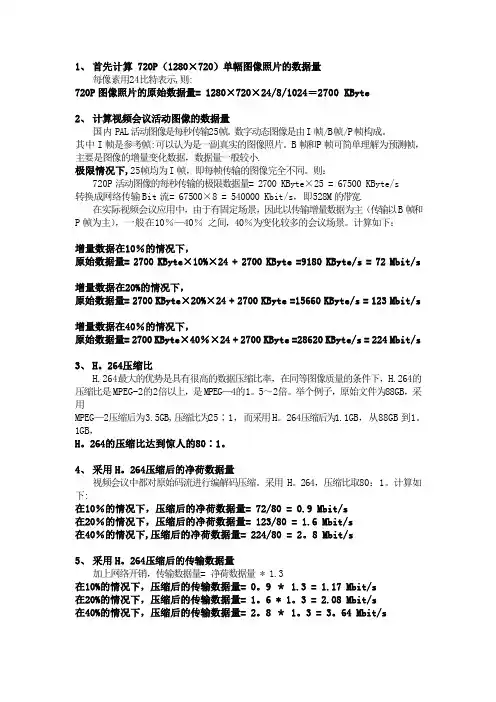

传输带宽计算方法
视频监控行业常用标准带宽计算
1、首先计算 720P（1280×720）单幅图像照片的数据量每像素用24比特表示，则：720P图像照片的原始数据量= 1280×720×24/8/1024＝2700 KByte2、计算视频会议活动图像的数据量国内PAL活动图像是每秒传输25帧。
数字动态图像是由I帧/B帧/P帧构成。
其中I帧是参考帧：可以认为是一副真实的图像照片。
B帧和P帧可简单理解为预测帧，主要是图像的增量变化数据，数据量一般较小。
极限情况下，25帧均为I帧，即每帧传输的图像完全不同。
则：720P活动图像的每秒传输的极限数据量= 2700 KByte×25 = 67500 KByte/s转换成网络传输Bit流= 67500×8 = 540000 Kbit/s，即528M的带宽。
在实际视频会议应用中，由于有固定场景，因此以传输增量数据为主（传输以B帧和P帧为主），一般在10%-40% 之间，40%为变化较多的会议场景。
计算如下：增量数据在10%的情况下，原始数据量= 2700 KByte×10%×24 + 2700 KByte =9180 KByte/s = 72 Mbit/s增量数据在20%的情况下，原始数据量= 2700 KByte×20%×24+ 2700 KByte =15660 KByte/s = 123 Mbit/s 增量数据在40%的情况下，原始数据量= 2700 KByte×40%×24+ 2700 KByte =28620 KByte/s = 224 Mbit/s3、H.264压缩比H.264最大的优势是具有很高的数据压缩比率，在同等图像质量的条件下，H.264的压缩比是MPEG-2的2倍以上，是MPEG-4的1.5～2倍。
举个例子，原始文件为88GB，采用MPEG-2压缩后为3.5GB，压缩比为25∶1，而采用H.264压缩后为1.1GB，从88GB到1.1GB，H.264的压缩比达到惊人的80∶1。

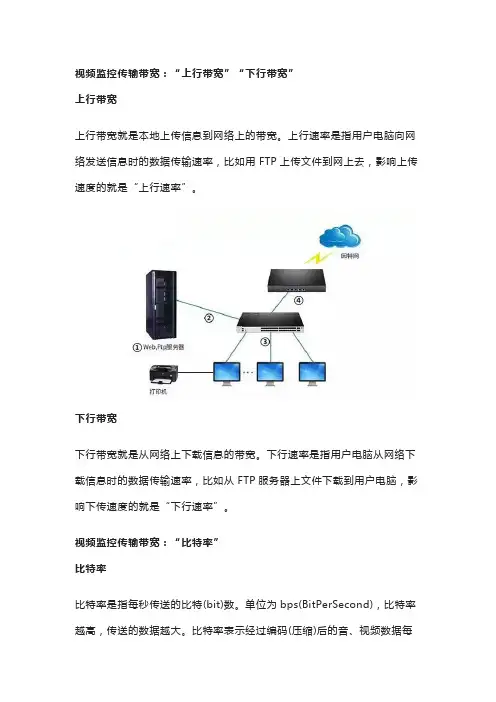

视频监控中的上行、下行带宽、比特率是什么,怎么计算传输带宽
视频监控传输带宽：“上行带宽”“下行带宽”上行带宽上行带宽就是本地上传信息到网络上的带宽。
上行速率是指用户电脑向网络发送信息时的数据传输速率，比如用FTP上传文件到网上去，影响上传速度的就是“上行速率”。
下行带宽下行带宽就是从网络上下载信息的带宽。
下行速率是指用户电脑从网络下载信息时的数据传输速率，比如从FTP服务器上文件下载到用户电脑，影响下传速度的就是“下行速率”。
视频监控传输带宽：“比特率”比特率比特率是指每秒传送的比特(bit)数。
单位为bps(BitPerSecond)，比特率越高，传送的数据越大。
比特率表示经过编码(压缩)后的音、视频数据每秒钟需要用多少个比特来表示，而比特就是二进制里面最小的单位，要么是0，要么是1。
比特率与音、视频压缩的关系，简单的说就是比特率越高，音、视频的质量就越好，但编码后的文件就越大;如果比特率越少则情况刚好相反.码流码流(DataRate)是指视频文件在单位时间内使用的数据流量，也叫码率，是视频编码中画面质量控制中最重要的部分。
同样分辨率下，视频文件的码流越大，压缩比就越小，画面质量就越高。
视频监控传输带宽计算比特率大小×摄像机的路数=网络带宽至少大小【注：监控点的带宽是要求上行的最小限度带宽(监控点将视频信息上传到监控中心)；监控中心的带宽是要求下行的最小限度带宽(将监控点的视频信息下载到监控中心)；例：电信2Mbps的ADSL宽带，理论上其上行带宽是512Kbps=64KB/s，其下行带宽是2Mbps=256KB/s】例：监控分布在5个不同的地方，各地方的摄像机的路数：n=10，1个监控中心，远程监看及存储视频信息，不同视频格式的带宽计算如下：（1）地方监控点：上行带宽=视频格式的比特率×摄像机的路数即：理论上采用D1视频格式各地方监控所需的网络上行带宽至少为15Mbps；720P至少为20Mbps；1080P至少为40Mbps。
网络传输速率计算(网速带宽)
在计算机网络或者是网络运营商中，一般宽带速率的单位用bps(或b/s)表示；bps表示比特每秒即表示每秒钟传输多少位信息，是bit per second的缩写。在实际所说的1M带宽的意思是1Mbps（是兆比特每秒Mbps不是兆字节每秒MBps）。
建议能记住以下换算公式：
1B=8b 1B/s=8b/s(或1Bps=8bps)
3.计算ADSL的真实速度，ADSL是大家经常使用的上网方式，那么电信和网通声称的“512K”ADSL下载速度是多少呢？
换算方法为512Kbit/s=(512/8)KByte/s=64KByte/s,考虑线路等损耗实际的下载速度在50KB/S以上就算正常了 那么“1MB”那？大家算算吧答案是125KByte/s。
这里理论计算最高值为625KB/S。在实际的应用中，那么还要排除网络损耗以及线路衰减等因素，因此真正的下载速度可能还不到600KB/S，不过只要是550KB/S以上都算正常。
2.计算内网的传输速度
经常有人抱怨内网的传输的速度慢，那么真实情况下的10/100MBPS网卡的速度应该有多块呢？
网卡的100Mbps同样是以bit/s来定义的，所以100Mb/S=100 000KByte/s=(100 000/8)KByte/s=12 500KByte/s，因此在理论上1秒钟可以传输12.5MB的速率，考虑到干扰的因素每秒传输只要超过10MB就是正常了，现在出现了1000Mbps的网卡那么速度就在100MB/S左右。
特别提示：
(1)关于bit(比特)/second(秒)与Byte(字节)/s(秒)的换算说明：线路单位是bps，表示bit(比特)/second(秒)，注意是小写字母b；用户在网上下载时显示的速率单位往往是Byte(字节)/s(秒)，注意是大写字母B。字节和比特之间的关系为1Byte=8Bits；再加上IP包头、HTTP包头等因网络传输协议增加的传输量，显示1KByte/s下载速率时，线路实际传输速率约10kbps。例如：下载显示是50KByte/s时，实际已经达到了500Kbps的速度。切记注意单位！！！
视频监控行业常用标准带宽计算
1、首先计算 720P（1280×720）单幅图像照片的数据量每像素用24比特表示,则:720P图像照片的原始数据量= 1280×720×24/8/1024＝2700 KByte2、计算视频会议活动图像的数据量国内PAL活动图像是每秒传输25帧。
数字动态图像是由I帧/B帧/P帧构成。
其中I帧是参考帧:可以认为是一副真实的图像照片。
B帧和P帧可简单理解为预测帧，主要是图像的增量变化数据，数据量一般较小.极限情况下,25帧均为I帧，即每帧传输的图像完全不同。
则：720P活动图像的每秒传输的极限数据量= 2700 KByte×25 = 67500 KByte/s转换成网络传输Bit流= 67500×8 = 540000 Kbit/s，即528M的带宽.在实际视频会议应用中，由于有固定场景，因此以传输增量数据为主（传输以B帧和P帧为主），一般在10％—40％之间，40％为变化较多的会议场景。
计算如下：增量数据在10％的情况下，原始数据量= 2700 KByte×10%×24 + 2700 KByte =9180 KByte/s = 72 Mbit/s增量数据在20%的情况下，原始数据量= 2700 KByte×20%×24+ 2700 KByte =15660 KByte/s = 123 Mbit/s增量数据在40％的情况下，原始数据量= 2700 KByte×40％×24+ 2700 KByte =28620 KByte/s = 224 Mbit/s3、H。
264压缩比H.264最大的优势是具有很高的数据压缩比率，在同等图像质量的条件下，H.264的压缩比是MPEG-2的2倍以上，是MPEG—4的1。
5～2倍。
举个例子，原始文件为88GB，采用MPEG—2压缩后为3.5GB,压缩比为25∶1，而采用H。
视频监控行业常用标准带宽计算
1、首先计算720P(1280×720)单幅图像照片的数据量每像素用24比特表示,则:720P图像照片的原始数据量= 1280×720×24/8/1024＝2700 KByte2、计算视频会议活动图像的数据量国内PAL活动图像就是每秒传输25帧。
数字动态图像就是由I帧/B帧/P帧构成。
其中I帧就是参考帧:可以认为就是一副真实的图像照片。
B帧与P帧可简单理解为预测帧,主要就是图像的增量变化数据,数据量一般较小。
极限情况下,25帧均为I帧,即每帧传输的图像完全不同。
则:720P活动图像的每秒传输的极限数据量= 2700 KByte×25 = 67500 KByte/s转换成网络传输Bit流= 67500×8 = 540000 Kbit/s,即528M的带宽。
在实际视频会议应用中,由于有固定场景,因此以传输增量数据为主(传输以B帧与P 帧为主),一般在10%-40% 之间,40%为变化较多的会议场景。
计算如下:增量数据在10%的情况下,原始数据量= 2700 KByte×10%×24 + 2700 KByte =9180 KByte/s = 72 Mbit/s 增量数据在20%的情况下,原始数据量= 2700 KByte×20%×24+ 2700 KByte =15660 KByte/s = 123 Mbit/s 增量数据在40%的情况下,原始数据量= 2700 KByte×40%×24+ 2700 KByte =28620 KByte/s = 224 Mbit/s3、H、264压缩比H、264最大的优势就是具有很高的数据压缩比率,在同等图像质量的条件下,H、264的压缩比就是MPEG-2的2倍以上,就是MPEG-4的1、5～2倍。
举个例子,原始文件为88GB,采用MPEG-2压缩后为3、5GB,压缩比为25∶1,而采用H、264压缩后为1、1GB,从88GB到1、1GB,H、264的压缩比达到惊人的80∶1。

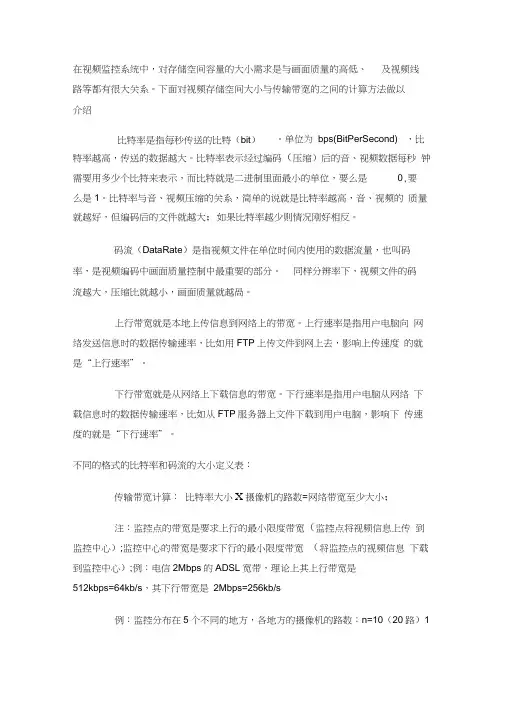

传输带宽计算方法
在视频监控系统中，对存储空间容量的大小需求是与画面质量的高低、及视频线路等都有很大关系。
下面对视频存储空间大小与传输带宽的之间的计算方法做以介绍比特率是指每秒传送的比特（bit）。
单位为bps(BitPerSecond) ，比特率越高，传送的数据越大。
比特率表示经过编码（压缩）后的音、视频数据每秒钟需要用多少个比特来表示，而比特就是二进制里面最小的单位，要么是0,要么是1。
比特率与音、视频压缩的关系，简单的说就是比特率越高，音、视频的质量就越好，但编码后的文件就越大；如果比特率越少则情况刚好相反。
码流（DataRate）是指视频文件在单位时间内使用的数据流量，也叫码率，是视频编码中画面质量控制中最重要的部分。
同样分辨率下，视频文件的码流越大，压缩比就越小，画面质量就越咼。
上行带宽就是本地上传信息到网络上的带宽。
上行速率是指用户电脑向网络发送信息时的数据传输速率，比如用FTP上传文件到网上去，影响上传速度的就是“上行速率”。
下行带宽就是从网络上下载信息的带宽。
下行速率是指用户电脑从网络下载信息时的数据传输速率，比如从FTP服务器上文件下载到用户电脑，影响下传速度的就是“下行速率”。
不同的格式的比特率和码流的大小定义表：传输带宽计算：比特率大小X摄像机的路数=网络带宽至少大小；注：监控点的带宽是要求上行的最小限度带宽（监控点将视频信息上传到监控中心）;监控中心的带宽是要求下行的最小限度带宽（将监控点的视频信息下载到监控中心）;例：电信2Mbps的ADSL宽带，理论上其上行带宽是512kbps=64kb/s，其下行带宽是2Mbps=256kb/s例：监控分布在5个不同的地方，各地方的摄像机的路数：n=10（20路）1个监控中心，远程监看及存储视频信息，存储时间为30天。
不同视频格式的带宽及存储空间大小计算如下：地方监控点：CIF视频格式每路摄像头的比特率为512Kbps,即每路摄像头所需的数据传输带宽为512Kbps, 10路摄像机所需的数据传输带宽为：512Kbps（视频格式的比特率）X 10（摄像机的路数）〜5120Kbps=5Mbps上行带宽）即:采用CIF视频格式各地方监控所需的网络上行带宽至少为5Mbps;D1视频格式每路摄像头的比特率为1.5Mbps,即每路摄像头所需的数据传输带宽为1.5Mbps, 10路摄像机所需的数据传输带宽为：1.5Mbps（视频格式的比特率）X 10（摄像机的路数）=15Mbps（上行带宽）即:采用D1视频格式各地方监控所需的网络上行带宽至少为15Mbps;720P（100万像素）的视频格式每路摄像头的比特率为2Mbps即每路摄像头所需的数据传输带宽为2Mbps 10路摄像机所需的数据传输带宽为：2Mbps（视频格式的比特率）X 10（摄像机的路数）=20Mbps（上行带宽）即:采用720P的视频格式各地方监控所需的网络上行带宽至少为20Mbps;1080P（200万像素）的视频格式每路摄像头的比特率为4Mbps,即每路摄像头所需的数据传输带宽为4Mbps 10路摄像机所需的数据传输带宽为：4Mbps（视频格式的比特率）X 10（摄像机的路数）=40Mbps（上行带宽）即：采用1080P的视频格式各地方监控所需的网络上行带宽至少为40Mbps;监控中心：CIF视频格式的所需带宽：512Kbps（视频格式的比特率）X 50（监控点的摄像机的总路数之和）=25600Kbps=25Mbps下彳亍带宽）即：采用CIF视频格式监控中心所需的网络下行带宽至少25MbpsD1视频格式的所需带宽：1.5Mbps（视频格式的比特率）X 50（监控点的摄像机的总路数之和）=75Mbps（下行带宽）即：采用D1视频格式监控中心所需的网络下行带宽至少75Mbps720P（100万像素）的视频格式的所需带宽：2Mbps（视频格式的比特率）X 50（监控点的摄像机的总路数之和）=100Mbps（下行■带宽）即：采用720P的视频格式监控中心所需的网络下行带宽至少100Mbps1080P（200万像素）的视频格式的所需带宽：4Mbps（视频格式的比特率）X 50（监控点的摄像机的总路数之和）=200Mbps（下行■带宽）即：采用1080P的视频格式监控中心所需的网络下行带宽至少200Mbps存储空间计算: 码流大小（单位：kb/s;即：比特率十8）x 3600（单位：秒;1小时的秒数）x 24（单位：小时；一天的时间长）x 30（保存的天数）x 50（监控点要保存摄像机录像的总数）宁0.9（磁盘格式化的损失10%空间）=所需存储空间的大小（注：存储单位换算1TB=1024GB;1GB=1024MB;1MB=1024KB）50路存储30天的CIF视频格式录像信息的存储空间所需大小为：64x 3600X 24x 30x 50-0.9=8789.1GB~ 9TB50路存储30天的D1视频格式录像信息的存储空间所需大小为：192x 3600x 24x 30x 50-0.9=26367.2GB~26TB50路存储30天的720P（100万像素）视频格式录像信息的存储空间所需大小为：256x 3600x 24x 30x 50-0.9=35156.3GB~ 35TB50路存储30天的1080P（200万像素）视频格式录像信息的存储空间所需大小为：512x 3600x 24x 30x 50-0.9=70312.5GB~69TB。
网络带宽测速单位计算方法
1MB=1024KB 1MB/s=1024KB/s 后面的以此类推
规范提示：实际书写规范中B应表示Byte(字节)，b应表示bit(比特)，但在平时的实际书写中有的把bit和Byte都混写为b ，如把Mb/s和MB/s都混写为Mb/s，导致人们在实际计算中因单位的混淆而出错。切记注意！！！
128KB/s=128×8(Kb/s)=1024Kb/s=1Mb/s即：128KB/s=1Mb/s
理论上：2M（即2Mb/s）宽带理论速率是：256KB/s（即2048Kb/s），实际速率大约为80--200kB/s；(其原因是受用户计算机性能、网络设备质量、资源使用情况、网络高峰期、网站服务能力、线路衰耗，信号衰减等多因素的影响而造成的)。4M（即4Mb/s）的宽带理论速率是：512KB/s，实际速率大约为200---440kB/s
实例：在我们实际上网应用中，下载软件时常常看到诸如下载速度显示为128KBps（KB/s），103KB/s等等宽带速率大小字样，因为ISP提供的线路带宽使用的单位是比特，而一般下载软件显示的是字节（1字节＝8比特），所以要通过换算，才能得实际值。然而我们可以按照换算公式换算一下：
128KB/s=128×8(Kb/s)=1024Kb/s=1Mb/s即128KB/s=1Mb/s。
上行速率是指用户电脑向网络发送信息时的数据传输速率，下行速率是指网络向用户电脑发送信息时的传输速率。比如用FTP上传文件到网上去，影响上传速度的就是“上行速率”；而从网上下载文件，影响下载速度的就是“下行速率”。当然，在实际上传下载过程中，线路、设备(含计算机及其他设备)等的质量也会对速度造成或多或少的影响。宽带网速计算方法.
在计算机网络或者是网络运营商中，一般，宽带速率的单位用bps(或b/s)表示；bps表示比特每秒即表示每秒钟传输多少位信息，是bit per second的缩写。在实际所说的1M带宽的意思是1Mbps（是兆比特每秒Mbps不是兆字节每秒MBps）。
带宽计算方法
关于带宽与并发量算法
带宽:传输速率都是以bps为单位，一般写成b/s
带宽1Mb/s=（1024*1024）/8=131072字节（Byte）=128KB/s
这里的Mb是指1024*1024位，转换成字节就是(1024*1024)/8=131072字节（Byte）=128KB/s。
储存单位：全称MByte（MB）
3000用户最大并发量以总用户10%来算，300为最大并发量（最大并发量为同一时刻点击打开同一链接的用户），
若一个页面储存单位大小为：512KByte=512*1024Byte=4096kb=4Mb 一般每个连接网页页面提供带宽不可能要求完全达到4Mb/s,
(1)假设理想每个连接提供带宽40kb/s。
300人同时点击所需最大带宽为300*40kb/s=12000kb/s=12000/1024(Mb/s)=11Mb/s
(2)假设理想每个连接提供带宽80kb/s。
300人同时点击所需最大带宽为300*80kb/s=24000kb/s=24000/1024(Mb/s)=22Mb/s
（以上为理想状态的算法，具体的需要实际情况而定，此算法不可能完全与实际一致。
）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
比特率是指每秒传送的比特(bit)数。
单位为bps(BitPerSecond)，比
特率越高，传送的数据越大。
比特率表示经过编码(压缩)后的音、视频数据每秒钟需要用多少个比特来表示，而比特就是二进制里面最小的单位，要么是0,要
么是1。
比特率与音、视频压缩的关系，简单的说就是比特率越高，音、视频的质量就越好，但编码后的文件就越大；如果比特率越少则情况刚好相反。
码流(DataRate)是指视频文件在单位时间内使用的数据流量，也叫码
率，是视频编码中画面质量控制中最重要的部分。
同样分辨率下，视频文件的码
流越大，压缩比就越小，画面质量就越咼。
上行带宽就是本地上传信息到网络上的带宽。
上行速率是指用户电脑向网络发送信息时的数据传输速率，比如用FTP上传文件到网上去，影响上传速度的就是“上行速率”。
下行带宽就是从网络上下载信息的带宽。
下行速率是指用户电脑从网络下载信息时的数据传输速率，比如从FTP服务器上文件下载到用户电脑，影响下传速度的就是“下行速率”。
不同的格式的比特率和码流的大小定义表：
传输带宽计算：
比特率大小X摄像机的路数=网络带宽至少大小；
注：监控点的带宽是要求上行的最小限度带宽(监控点将视频信息上传到监控中心);监控中心的带宽是要求下行的最小限度带宽(将监控点的视频信息下载到监控中心);例：电信2Mbps的ADSL宽带，理论上其上行带宽是512kbps=64kb/s，其下行带宽是2Mbps=256kb/s
例：监控分布在5个不同的地方，各地方的摄像机的路数：n=10（20路）1 个监控中心，远程监看及存储视频信息，存储时间为30天。
不同视频格式的带宽及存储空间大小计算如下：
地方监控点：
CIF视频格式每路摄像头的比特率为512Kbps,即每路摄像头所需的数据传输带宽为512Kbps, 10路摄像机所需的数据传输带宽为：
512Kbps（视频格式的比特率）X 10（摄像机的路
数）〜5120Kbps=5Mbps上行带宽）
即:采用CIF视频格式各地方监控所需的网络上行带宽至少为5Mbps;
D1视频格式每路摄像头的比特率为，即每路摄像头所需的数据传输带宽为，10路摄像机所需的数据传输带宽为：
（视频格式的比特率）X 10（摄像机的路数）=15Mbps（上行带宽）
即:采用D1视频格式各地方监控所需的网络上行带宽至少为15Mbps;
720P（100万像素）的视频格式每路摄像头的比特率为2Mbps即每路摄像头所需的数据传输带宽为2Mbps 10路摄像机所需的数据传输带宽为：
2Mbps（视频格式的比特率）X 10（摄像机的路数）=20Mbps（上行带宽）
即:采用720P的视频格式各地方监控所需的网络上行带宽至少为
20Mbps;
像头所需的数据传输带宽为4Mbps 10路摄像机所需的数据传输带宽为:
4Mbps视频格式的比特率）X 10（摄像机的路数）=40Mbps（上行带宽）
即：采用1080P的视频格式各地方监控所需的网络上行带宽至少为
40Mbps;
监控中心：
CIF视频格式的所需带宽：
512Kbps（视频格式的比特率）X 50（监控点的摄像机的总路数之
和）=25600Kbps=25Mbps下彳带宽）
即：采用CIF 视频格式监控中心所需的网络下行带宽至少25Mbps
D1视频格式的所需带宽：
（视频格式的比特率）X 50（监控点的摄像机的总路数之和）=75Mbps（下行带宽）
即：采用D1 视频格式监控中心所需的网络下行带宽至少75Mbps
720P（100万像素）的视频格式的所需带宽：
2Mbps（视频格式的比特率）X 50（监控点的摄像机的总路数之
和）=100Mbps（下行带宽）
即：采用720P的视频格式监控中心所需的网络下行带宽至少100Mbps
1080P（200万像素）的视频格式的所需带宽：
4Mbps（视频格式的比特率）X 50（监控点的摄像机的总路数之
和）=200Mbps（下行带宽）
即：采用1080P的视频格式监控中心所需的网络下行带宽至少200Mbps
存储空间计算：
码流大小（单位：kb/s;即：比特率十8）x 3600（单位：秒;1小时的秒数）x 24（单位：小时；一天的时间长）x 30（保存的天数）x 50（监控点要保存摄像机录像的总数）宁（磁盘格式化的损失10%空间）=所需存储空间的大小（注：存储单位换算1TB=1024GB;1GB=1024MB;1MB=1024KB）
50路存储30天的CIF视频格式录像信息的存储空间所需大小为：
64x 3600X 24x 30x 50- =~ 9TB
50路存储30 天的D1 视频格式录像信息的存储空间所需大小为：
192x 3600x 24x 30x 50- =~ 26TB
50路存储30天的720P（100万像素）视频格式录像信息的存储空间所需
大小为：
256x 3600x 24x 30x 50- =" 35TB
50路存储30天的1080P（200万像素）视频格式录像信息的存储空间所
需大小为：
512x 3600x 24x 30x 50- =~ 69TB。
