高层建筑高低压供配电系统设计
高层住宅低压配电系统设计应符合的规定范文
高层住宅低压配电系统设计应符合的规定范文高层住宅低压配电系统设计应符合相关规定，以确保其安全可靠、高效节能、便于维护管理等方面的要求。
在设计过程中，需要充分考虑住宅的需求、用电负荷、供电方式以及相关的规范标准，从而制定出符合实际情况的设计方案。
首先，高层住宅低压配电系统的设计应符合国家电气规范以及当地电力公司的相关规定。
这些规定包括电气设备的选择、用电负荷评估、线路容量计算、开关设备的布置和选型等方面的要求。
只有符合这些规定，才能保证低压配电系统的安全可靠性。
其次，高层住宅低压配电系统的设计应考虑到居民的用电需求和日常生活习惯。
在确定用电负荷时，需要详细了解住户的家电用电情况、照明需求以及其他特殊设备的用电要求。
并针对不同时段的用电峰值和低谷，采取合理的措施进行负荷分配和控制，以充分利用电能资源，实现节能和降低用电成本的目标。
另外，高层住宅低压配电系统的设计要充分考虑安全因素。
包括但不限于：保证电路的过载保护和短路保护功能，采用合适的开关设备和保护装置；合理布置线路，避免电线过长、过细，减少线路电阻和电压降，减少电能损耗和电线发热风险；选择安全、可靠的电气设备，如防火、防爆等特殊要求的设备等。
总之，高层住宅低压配电系统的设计应兼顾安全性和实用性。
保证低压配电系统的可靠供电，满足居民的用电需求，并能提供便于维护管理的设备和系统。
合理运用现代技术手段，如智能控制系统、远程监测等，提高配电系统的运行效率和安全性，减少人工管理的工作量。
最后，设计方案应具备一定的可扩展性和灵活性，以适应未来住户需求的变化。
根据实际情况，合理确定变电站、配电房和分配装置的位置和规模，为今后扩容和改造预留充足的空间和设备接口。
综上所述，高层住宅低压配电系统的设计应符合相关规定，兼顾安全性、实用性和可扩展性。
只有符合这些要求，才能保证住宅低压配电系统的正常运行，为居民提供稳定、安全、高效的电力供应。
住宅小区高层建筑低压配电系统设计
试论住宅小区高层建筑低压配电系统的设计摘要：本文结合笔者多年来的工作经验，详细阐述了在高层建筑中供配电系统的主要设计内容，提出了低压断路器的选择性分析与供配电安全性的问题，以供同行参考。
关键词：高层建筑；低压配电系统；系统设计1 引言随着我国社会经济水平的不断提高以及新上用户配电所的快速增加，用户对用电的质量也提出了更高的要求。
而在供配电系统中，低压断路器是直接面向广大用户的一种重要电气设备，因此如何进行合理的低压配电器成为了设计人员面临的一个重要问题。
2在高层建筑中供配电系统的具体设计情况2.1供电系统中负荷等级以及容量的确定通常我们会将负荷等级划分为三级：一级供电负荷主要指的是中断供电导致的重大政治经济损失；二级供电负荷指的是中断供电导致的较大政治经济损失，而除了一、二级负荷外的均为三级供电负荷。
在住宅小区建筑的建设过程中，需要根据相关的电气设计规范来合理确定负荷等级，如果建筑物的性质不同，那么其所采用的供电设施的负荷等级也存在一定的差别。
通常情况下，建筑物中应急照明、消防设备、自动灭火装置、普通电梯以及生活水泵等采用的设施都应该确定为一级负荷。
2.2 供电电压以及电源的确定为了确保供电系统运行的安全可靠性，需要在供配电系统的设计过程中，严格按照供电负荷的等级采取合理的供电方法。
通常我们将供电电源的低压配电电压规定为380/220v。
2.3 住宅小区建筑物中使用的变压器研究在确定住宅小区建筑物变配电所的具体数量以及所在位置时，需要充分考虑建筑物的主要功能、负荷的分布情况以及负荷的容量大小等。
其中要严格进行变压器容量的计算，并将变压器的负荷率尽可能的控制在75%～85%之间，同时把供电半径控制在200m以内。
在条件允许的情况下尽量把配电所设置在负荷中心的周围，以便于简化配电系统，确保系统的正常运行，同时还可以通过减少线缆，来降低线路问题造成的损耗率。
3 住宅小区建筑中低压断路器的选择性研究通常我们会根据低压断路器具有的保护性能将其划分为选择性和非选择性两个类型。
高层建筑供配电设计(全文)
高层建筑供配电设计(全文)【第一章】引言1.1 文档背景和目的本文档旨在对高层建筑供配电设计进行全面阐述和规范，以确保高层建筑供配电系统的可靠性和安全性，并满足相关法律法规的要求。
1.2 文档范围本文档适用于所有高层建筑的供配电设计，包括建筑主体的供电和配电系统设计。
【第二章】设计原则2.1 可靠性供配电系统应具备高可靠性，能够在异常情况下保证正常供电，并能够快速恢复供电。
2.2 安全性供配电系统应具备一定的安全保护措施，包括过载保护、漏电保护等，以确保人员和设备的安全。
2.3 经济性供配电系统的设计应在满足可靠性和安全性的前提下，尽可能节约用电成本。
【第三章】供配电系统分类3.1 主配电系统主配电系统负责将总配电室的电力输送到各个楼层的配电室，通过主配电柜实现对电力的分配。
3.2 楼层配电系统楼层配电系统负责将主配电室传输过来的电力供给各个楼层的电器设备，通常通过楼层配电柜进行分配。
【第四章】主要设备4.1 变压器变压器将主电源的电压调整到适合楼层配电的电压。
4.2 开关柜开关柜用于控制供配电系统的电流和电压。
4.3 接触器接触器用于实现电路的开关和切换。
【第五章】法律名词及注释5.1《建筑法》指中华人民共和国颁布的关于建筑行业的法律法规。
5.2《电力设施安全条例》指中华人民共和国能源行业的相关法律法规，主要用于保障供配电系统的安全运行。
【附件】本文档所涉及的附件包括供配电系统的原理图、设备清单等。
【文档结束】-----【第一章】引言1.1 文档背景和目的本文档旨在对高层建筑供配电设计进行详细规划和说明，以确保高层建筑供配电系统的可靠性和安全性，并满足相关法律法规的要求。
1.2 文档范围本文档适用于高层建筑的供配电系统设计和建设，包括供电线路的布设、配电设备的选择和敷设等。
【第二章】设计原则2.1 可靠性供配电系统应具备高可靠性，能够在任何情况下保证正常供电，并能够快速恢复供电。
2.2 安全性供配电系统应具备一定的安全保护措施，包括过载保护、漏电保护等，以确保人员和设备的安全。
高层建筑高低压供配电系统的设计
高层建筑高低压供配电系统的设计作者：杨建军来源：《城市建设理论研究》2014年第02期【摘要】现代高层建筑的电气设计由于高层建筑的需要而变得复杂，高低压用电设备越来越多，对供配电系统设计和战略安装提出了许多的要求。
本文基于个人工作经历，探讨了高层建筑高低压供配电系统的施工设计，提出了几点值得注意的建议，仅供大家参考。
【关键词】高层建筑高低压供配电系统变配电室照度中图分类号： TU97 文献标识码： A随着中国经济技术飞速发展，城市规模不断扩大，高层建筑如雨后春笋般的不断地增多、增高，如高层住宅、写字楼、大型Shopping-mall等。
虽然建筑的高层化节省了占地空间，提高了城市的利用率。
但是高层特别是写字楼、大型Shopping-mall等服务场所，人员高度密集，高效率的工作，对建筑供配电系统的稳定性、安全性和环保性提出了更高的要求。
高层建筑的特点1、建筑面积大，从中国国内建成的很多的高层建筑来看，一座大楼的高层建筑面积由几万至几十万平方米，一个小区的高层建筑面积甚至达到两、三百万平方米。
2、建筑高度高。
由于建筑塔楼，为了减少城市占地面积，大型建筑物必须向空中发展，出线大量100米以下高层，在城市商业中心甚至出现很多100米以上超高层建筑。
3、建筑物地下层。
高层建筑除地上层外，由于基础和主体结构上的原因还有若干地下层（即地下车库），地下层一般情况下被设计为消防水泵房，风机房，小区配电开闭所、公专用配电房、弱电监控中心、汽车库等用房。
二、小区工程概述本小区由1栋高档写字楼，23栋高层住宅、大型Shopping-mall、高档会所及地下车库组成（高层住宅地上为33层，小高层住宅地上为18层，均为精装修；大型Shopping-mall部分由大中型商铺、特色餐饮、五星影院等组成，共计四层；地下车库两层，其中地下二层有人防车库、地下一层为超市和停车位），该工程的消防水泵、电梯、风机、影院部分用电、楼梯及电梯前室应急照明等为一级负荷供电。
高层建筑电气系统设计与线路的安装要点
高层建筑电气系统制定与线路的安装要点1 高层建筑电气制定的主要内容1.1 负荷的计算电力负荷是供电制定的依据参数。
计算准确与否, 对合理选择设备, 安全可靠与经济运行, 均起决定性作用。
高层建筑的电力负荷计算, 基本上采纳负荷密度法和需要系数法。
1.2 供电电源及电压的选择为了保证供电可靠性, 现代高层建筑至少应有两个独立电源, 具体数量应视负荷大小及当地电网条件而定。
两路独立电源运行方式, 原则上是两路同时供电, 互为备用。
另外, 还须装设应急备用柴油发电机组, 要求在15秒钟内自动恢复供电, 保证事故照明、电脑设备、消防设备、电梯等设备的事故用电。
国内高层建筑的供电电压, 都采纳10kV标准电压等级。
1.3 凹凸压配电系统的制定1.3.1 高压配电系统: 现代高层建筑均是采纳两路独立的10kV电源同时供电。
一般高压采纳单母线分段, 自动切换, 互为备用。
母线分段数目, 与电源进线回路数相适应。
只有当供电电源为一主一备时, 才合计采纳单母线不分段的结线。
电源进线几乎全部采纳电缆进线。
1.3.2 高压系统及低压干线的配电方式基本上都采纳放射式系统。
楼层配电则为混合式系统。
配电设备中的主要部分是干线。
现代高层建筑的竖井多采纳插接式母线槽。
水平干线因走线困难, 多采纳全塑电缆与竖井母干线联接。
每层楼竖井设配电小间。
层间配电箱经插接自动空气开关从竖井母干线取得电源。
当层数较多负荷数较大时, 一般按层数分区供电, 或将变压器分散设在地下层、中间层或最顶层。
—0.95。
无功补偿都采纳集中补偿方式。
为降低变压器容量, 多集中装设在低压侧, 与配电屏放在一起, 但必须采纳于式移相电容器。
1.4 主要设备的选型1.4.1 高压开关柜。
现代高层建筑的变配电室设在主楼地下层, 按规定不宜采纳油开关。
国外用于高层建筑的开关有三种类型可供选用: 高压空气断路器, SF6开关和真空断路器。
其中高压空气断路器因技术陈旧, SF6开关尺寸数大, 气体具有毒性, 故目前10kV真空断路器应用的较为普遍。

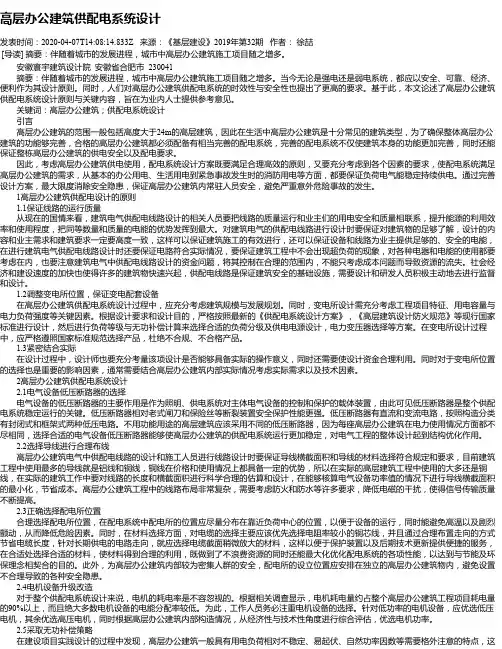

高层办公建筑供配电系统设计
高层办公建筑供配电系统设计发表时间：2020-04-07T14:08:14.833Z 来源：《基层建设》2019年第32期作者：徐喆[导读] 摘要：伴随着城市的发展进程，城市中高层办公建筑施工项目随之增多。
安徽寰宇建筑设计院安徽省合肥市 230041摘要：伴随着城市的发展进程，城市中高层办公建筑施工项目随之增多。
当今无论是强电还是弱电系统，都应以安全、可靠、经济、便利作为其设计原则。
同时，人们对高层办公建筑供配电系统的时效性与安全性也提出了更高的要求。
基于此，本文论述了高层办公建筑供配电系统设计原则与关键内容，旨在为业内人士提供参考意见。
关键词：高层办公建筑；供配电系统设计引言高层办公建筑的范围一般包括高度大于24m的高层建筑，因此在生活中高层办公建筑是十分常见的建筑类型，为了确保整体高层办公建筑的功能够完善，合格的高层办公建筑都必须配备有相当完善的配电系统，完善的配电系统不仅使建筑本身的功能更加完善，同时还能保证整栋高层办公建筑的供电安全以及配电要求。
因此，考虑高层办公建筑供电使用，配电系统设计方案既要满足合理高效的原则，又要充分考虑到各个因素的要求，使配电系统满足高层办公建筑的需求，从基本的办公用电、生活用电到紧急事故发生时的消防用电等方面，都要保证负荷电气能稳定持续供电。
通过完善设计方案，最大限度消除安全隐患，保证高层办公建筑内常驻人员安全，避免严重意外危险事故的发生。
1高层办公建筑供配电设计的原则1.1保证线路的运行质量从现在的国情来看，建筑电气供配电线路设计的相关人员要把线路的质量运行和业主们的用电安全和质量相联系，提升能源的利用效率和使用程度，把同等数量和质量的电能的优势发挥到最大。
对建筑电气的供配电线路进行设计时要保证对建筑物的足够了解，设计的内容和业主需求和建筑要求一定要高度一致，这样可以保证建筑施工的有效进行，还可以保证设备和线路为业主提供足够的、安全的电能，在进行建筑电气供配电线路设计时还要保证电路符合实际情况，要保证建筑工程中不会出现超负荷的现象，对各种电器和电能的使用都要考虑在内，也要注意建筑电气中供配电线路设计的资金问题，将其控制在合理的范围内，不能只考虑成本问题而导致资源的流失。
浅谈高层建筑供配电系统的设计
１ － ３ 具 备 防 火 性
高层建筑物 一旦发生火灾后 果将不堪设想 ， 因此 ， 高层建筑 物的供 配 电系统要求 电器设备具备 防火 性， 从而确保高层建筑用 电安全 。鉴 于 这个原 因， 选用高层建 筑物的 电器设 备的要求较 高， 例如高层 建筑物 的 变压器一般采用具有 防潮 、 防火 等特 点的干式变压器或者环氧树脂浇注 式变压器 ， 而不选用油浸 式的变压器 ； 高层建筑物选 用手车式 结构的开 关柜， 断路器选择真空断路器和 奇特绝 缘断路器等。在设计过程 中也要 对供 配电系统的管线采取防火措施 ， 例 如在沉 降区边缘的导线要做防震 处理等。
浅谈 高层建筑供 配 电系统 的设计
孙 攀
（ 西北综合勘 察设计研 究院
李 麟
陕西省 西安市 ７ １ ０ ０ ０ ３ ）
摘 要： 随着我 国经济水 平和建筑技术水 平 的不断提 升， 高层建筑 的建设在我 国建筑 行业变得越 发普遍 。由于 高层建筑用 电具 有 用 电量大 、 用 电系统构成 复杂等特点 ， 对 高层建筑 的供 配 电系统 的设 计要求也 比较 高。本文从 高层建筑 用 电的特 点入手 ， 对高层建 筑 供 配 电系统 的特 点进行简单 分析， 对高层 建筑供配 电系统 进行设计 分析， 希望能为 高层 建筑供配 电系统的设计提供 一定的帮助 。 关键词 ： 高层建筑 ： 供 电系统 ； 配 电系统
只是用接 地线搭接数 次进行放 电， 设 备上有可 能认 带有较高 电压 ， 这 时 析及控 制， 每 一阶段的工作， 都要负责人确认 ， 确保试 验工作安全有序进 去拆接线就可能造成触 电。 行， 杜 绝疏 忽大意造成 的事故 。
中图分类号 ￣ Ｔ Ｕ ９ ７ ６ ． １ 文献标识 码 ： Ｂ 文章编号 ： １ ０ ０ ４ — ７ ３ ４ ４ （ ２ ０ １ ３ ） １ ６ — ０ １ ０ ３ — ０ ２ 以减少 电线、 电缆的使用， 可以降低建筑成本 。
浅谈高层建筑高低压供配电系统的设计
浅谈高层建筑高低压供配电系统的设计作者：王川王开胜来源：《城市建设理论研究》2012年第33期摘要：现代高层建筑的电气设计由于高层化的需要而变得复杂, 用电设备越来越多, 对供配电系统设计和战略安装提出了许多的要求。
本文基于某工程实例以及个人工作经历，探讨了高层建筑低压供配电系统的施工设计及环保，提出了几点值得注意的建议，仅供大家参考。
关键词：高层建筑、供配电系统、设计环保中图分类号：TU97文献标识码： A 文章编号：一、前言经济技术不断发展，城市规模不断扩大，高层建筑如雨后春笋般，不断地增多、增高，如高层写字楼、大型商场等。
建筑的高层化节省了占地空间，提高了城市的利用率。
但是，高层特别是办公场所、商业等服务场所，人员高度密集，高效率的工作，对建筑供电系统的稳定性、安全性和环保性提出了更高的要求。
本文对高层建筑的供配电系统、电气配合开发报建、柴发环保节能等方面设计进行了研究。
二、基本工程概述1、本工程为综合楼，由住宅、商业及地库组成（住宅地上为28层，均为精装修；商业部分由中小型商铺、餐厅、电影院等组成，共计四层；车库两层，其中地下二层为人防车库、地下一层为超市），该工程的消防设备、客梯、排水泵、影院部分用电、楼梯及电梯前室照明等为一级负荷供电。
在本工程内设置一座小区开闭站，自室外引来10KV电源承担本工程负荷。
应急电源选用柴油发电机组，做为第二路电源，当市电停电、缺项等故障时，在变配电室的自动互投开关处拾取柴发延时启动信号启动柴发。
该工程的变电所及柴发均设置在负一层。
自维变电所低压为单母线分段运行，联络开关设自投自复，自投不自复，手动转换开关。
低压主进线开关与联络开关之间设置电气联锁。
2、本工程根据电业局要求设置高压总计量表；低压侧分计量，无功功率负荷采用低压静电电容器柜进行集中补偿，补偿后功率因数大于0.9。
三、配电系统本工程用电负荷分级符合现行的《建筑设计防火规范》和《高层民用建筑设计防火规范》等的规定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
郑州轻工业学院课程设计说明书题目：某高层建筑高低压供配电系统设计姓名：范军伟院（系）：建筑环境工程学院专业班级：建筑电气及智能化12-01学号： 541201040105指导教师：曹祥红成绩：摘要本工程是对某高层建筑高低压供配电系统设计，保证系统安全、可靠、优质、经济地运行，必须遵守国家的有关规定及标准，执行国家的有关方针政策，包括节约能源，节约有色金属等技术经济政策。
设计内容包括确定大楼的设备电气负荷等级，进行负荷计算，选择变压器的容量、类型及台数，各个楼层供电线路中的短路电流的计算，供配电系统的主接线方式、高低压设备和导线电缆的选择及校验，防雷接地的设计。
设计过程中需要绘图的部分使用AutoCAD绘图，最后将整个设计过程整理、总结设计文档报告。
关键词：设备选择防雷接地负荷计算无功补偿变压器目录摘要..........................................1 绪论 (3)1.1设计题目和工作概况 (3)1.1.1设计题目 (3)1.1.2工程概况 (3)1.2课程设计的目的 (3)1.3课程设计的内容和要求... .. (4)1.4设计的依据 (4)1.5设计的原则 (4)1.6设计知识要点难点解析 (6)2方案论证 (6)2.1供配电系统的方案论证 (8)2.2方案事项 (10)3负荷计算 (12)3.1负荷计算的依据及目的 (12)3.2负荷计算方法 (12)3.2.1需要系数法 (12)3.2.2单组设备计算负荷 (14)3.2.3多组设备的计算负荷 (15)3.3无功补偿计算及选择 (16)3.4负荷计算 (17)3.4.1照明负荷0.38KV配电干线负荷计算 (17)3.4.2动力负荷和平时消防负荷0.38KV负荷计算233.4.3消防负荷0.38KV配电干线的负荷计算 (31)3.4.4 10/0.38KV变电所总负荷计算 (38)4设备及导线的选择 (44)4.1变压器的选择 (44)4.2三相短路电流的计算 (46)4.3高压断路器的选择 (46)4.4低压断路器的选择 (51)4.5互感器的选择 (52)4.5.1电流互感器的选择 (52)4.5.2电压互感器的选择 (54)4.4导线选择 (55)5变配电室设计 (55)6防雷接地设计 (57)6.1接地概念 (57)6.2接地形式的种类 (57)6.2.1 TN－C系统 (57)6.2.2 TN－S系统 (58)6.2.3 TN－C－S系统 (59)结束语 (61)参考文献 (62)附录 (63)1 绪论1.1设计题目及工作概况1.1.1设计题目某高层建筑高低压供配电系统设计1.1.2工程概况本工程为一类高层综合楼，地面22层，地下一层，总建筑面积28807.1平方米。
其中地下室建筑面积为2916平方米，建筑物总高为99.8米。
年预计雷击次数0.11次，为二类防雷建筑物。
地下一层为附建式6级人防地下室，平时作为汽车库，战时作为一个防护单元二等人员掩蔽部，掩蔽人数为800，地面一到四层为商场，三层以上均为办公用房，屋顶为设备层，变电所设在一层。
1.2课程设计的目的本次课程设计是将理论课学习内容，应用及民用建筑电气工程之中，通过此次课程设计使学生对课堂所学智能建筑供配电系统知识进一步巩固和验证，同时锻炼学生的实际分析问题解决问题的能力。
1.3课程设计的内容和要求1、制定设计方案。
1）确定电源电压、负荷等级及供配电方式。
2）确定保护设备控制方式及安装方式。
2、确定方案后，绘制施工图。
1）绘制各用电设备等布置平面图。
2）绘制高、低压系统图。
3）绘制防雷接地平面图。
4）编制设计说明书。
3、进行设计计算，选择设备容量、整定值、型号、台数等。
编写设计计算书。
1.4设计的依据《民用建筑电气设计规范》（JGJ/T13-92）；《高出民用建筑设计防火规范》（GB50045-95）；《现代建筑设计规范大全》（修订缩印本）2002版；《住宅设计规范》（BG50096-1999）2003版；1.5设计的原则(1）安全性必须保证在任何可能的运行的方式及检修状态下运行人员及设备的安全。
(2）可靠性主结线的可靠性要求由用电负荷的等级确定。
要保证主结线的可靠性可以采用多种措施。
如系统中的某一电气元件故障时，可以由保护装置自动把故障元件迅速切除，使之不影响系统的其他部分的继续运行；也可以在系统中设置备用元件，当工作元件故障时，由自动装置立即投入备用元件代替工作元件。
因此，在主结线中就要考虑是否方便电气元件的投切操作。
(3）灵活性应能适应在各种可能的运行方式的要求。
主结线的电路关系是可以改变的，在系统运行中，这种主结线电路关系的改变叫做运行方式的改变。
运行方式的改变通常是通过对主结线中某些电气元件的投入和切除来实现的，因此，主结线应考虑是否方便电气元件的投切操作。
从而适应各个时段能源供电能力及负荷变化的要求，适应元件检修的要求，保证各种不正常运行方式下系统仍能达到足够的供电质量。
(4）经济性应满足最少的投资及年运行费用的要求，使得总经济效益为最佳。
1.6设计知识要点难点解析参考教材第十章工程实例，应用其他章节所学方法和理论，主要完成以下几个方面内容：（一）进行负荷计算，选择变压器。
1、根据教材第四章基本理论和工程概况，确定负荷等级，并对对所选工程进行负荷计算，有关参数请查阅相关资料选定。
如需要系数、同时系数等等。
要求计算出P C、Q C、S C、I C等参数。
2、根据计算负荷，选择供电电压和供电变压器容量，选择变压器规格型号，了解外形尺寸等有关参数。
并根据负荷等级情况，确定是否需要应急电源或备用电源，如需要，选择柴油发电机组容量。
（二）高低压主接线系统设计根据教材第三、八章的内容，选择高低压主接线方式，并进行高低压主接线系统设计，确定变压器室的布置方案。
确定高低压系统接地型式，并确定高低压配电方式。
（三）短路计算和高、低压断路器等开关设备的选择计算。
根据教材第五、六章内容，进行短路计算并进行高、低压断路器等开关设备的选择计算。
如利用计算电流I C ，查找产品样本，选择回路开关额定电流，并进行相关校验，确定各级开关整定电流和级间配合。
（四）导线选择计算。
根据教材第七章内容，进行导线选择计算。
确定各回路导线规格型号及敷设方式。
如利用有关公式求出每一回路的计算电流I C，按载流量选择回路导线截面，按电压损失不超5%校验等。
考虑中线及保护线截面的选择，选择穿管管径。
（五）防雷接地根据第九章内容和相关规范，计算年平均雷暴日，确定建筑物防雷分类等级，进行屋面防雷设计和基础接地设计。
（六）绘制施工图1、电气设备平面图在土建平面图上画出全部用电设备的位置，电源及配电盘（箱）等位置、型号、规格、穿线管径、数量、容量大小、敷设方式，干线、支线的编号、走向、安装高度和方式等。
2、电力配电系统图根据配电方案，及各级配电箱装置和用电设备出线线路，绘制高低压系统图。
3、防雷接地平面图根据防雷接地设计，绘制屋面防雷和基础接地平面图。
4、列出图纸目录、图例表、材料表。
4、编写设计说明。
分项说明施工图未表达清楚的问题，一般分为：设计依据、设计范围、建筑构造概况、电源电压、电线电缆选择及敷设、管径选择、开配电箱安装、保护及等电位联结、其他等等。
2方案论证2.1供配电系统的方案论证本工程中一级负荷是消防设备，二级负荷为地下室设备，其余的均为三级负荷。
总负荷为2051.3KW。
根据负荷容量，本工程选用一台干式环氧树脂变压器，容量为1600KVA，本工程采用两路电源进线，其中电源S1给1#和2#两台变压器供电，电源S2仅给3#和4#两台变压器供电，高压母线单母线分段联络，保证电源切换；低压母线分段联络，运行方式灵活，保证了供电的可靠性。
高压柜采用KYN28-12系列产品。
产品的外型尺寸为：800×1600×2200(mm)。
参数：额定电压：12KV；额定绝缘水平：1min工频耐受电压42KV，雷电冲击耐受电压75KV。
低压开关柜采用MNS系列产品，以E=25mm为模数，外型尺寸为：1000×2200×800(mm)。
参数：额定工作电压：690V；额定绝缘电压：1KV；额定耐冲击电压：10KV；工频耐受电压：3KV。
变压器型号： SCB-1600/10，联结组别：Dyn11，空载损耗：2300W，负载损耗：11000W，阻抗电压：6%，空载电流：1.0%,噪音52dB。
2.2方案事项(1)高压供配电系统中，为了保证整个系统的供电可靠性，拟采用高压母线分段联络的供电方式。
并拟用TN-S系统。
(2)低压配电系统中为保证本工程的一、二级负荷供电可靠性，拟采用低压母线分段联络的供电方式。
(3)根据本工程实际需要拟将变电所设置在地下一层(4)高压配电系统：10KV高压配电系统为单母线分段，正常运行时，两路电源同时供电，当任一电源故障或停用时，人工闭合网络开关，每路电源均能承担全部的负荷。
高压断路器采用真空断路器，直流操作电源。
(5)1#，2#变压器及3#，4#变压器之间的低压母线设联络开关，低压母线分段运行，联络开关设自投自复；自投不自复；手动转换开关。
自投时应自动断开非保护负荷，以保证变压器正常工作。
住进开关及联络开关设电气连锁，任何情况下只能合其中的两个开关。
(6)低压配电系统采用放射式和树干式相结合的方式，对单太容量较大的负荷和重要负荷采用放射式供电，对照明和一般负荷采用采用树干式和及放射式相结合的方式。
(7)高压开关柜采用下进、下出的接线方式。
低压开关柜均采用上进、下出的接线方式。
(8)高压电缆采用YJV-10KV交联聚氯乙烯绝缘，聚氯乙烯护套铜芯电力电缆。
低压出线电缆选用ZRYJV-T-1KV交联聚氯乙烯绝缘，聚氯乙烯护套铜芯电力电缆；(9)根据相关规定，同时为了提高在变配电室工作的安全可靠性，拟采用接地线同基础主筋可靠焊接的方法，对整个变配电室采用等电位系统。
3负荷计算3.1负荷计算的依据及目的需要系数法计算简单，是最为常用的一种计算方法，适合用电设备类数量较多且容量相差不大的情况，结合本工程具体情况，采用需要系数法。
3.2负荷计算3.2.1需要系数法负荷计算的需要系数法：首先根据负荷类别进行分组，然后按照下列步骤进行计算。
(1）设备功率每组中只有一台（套）电气设备时，应将设备实际向供配电系统汲取的电功率作为计算负荷，又常把单台设备的计算负荷称作设备功率，以Pn （KW）表示。
对于：连续工作制负荷P =r Pn(3-1)式中P——为设备额定输入功率，r(2）断续运行工作制电动机类负荷应将起额定功率换算成负荷持续率为25%时的等效功率，以便计算：P=2r Pn(3-2)式中P-----设备额定输入功率r(3)断续运行输入功率.工作制电焊类负荷应将其额定功率换算成负荷持续率为100%时的等效功率,以便于计算.即:P=r Pn(3-3)式中P——为设备额定输入功率，r(4)成组用电设备的设备功率是指除备用设备以外的所有单个用电设备额定输入功率之和.(5)照明设备的设备功率应考虑辅助其正常工作的镇流器等元件上的功率损耗。
