蒸汽疏水阀
蒸汽疏水阀的设置
操作蒸汽疏水阀时，需根据实际情况 选择合适的类型和规格，安装在蒸汽 系统的适当位置，并定期进行维护和 检查，以确保其正常工作。
02
蒸汽疏水阀的安装位置与 选择
安装位置
靠近用汽设备
便于维修
蒸汽疏水阀应安装在用汽设备的蒸汽进 口附近，以便及时排除设备内的冷凝水 ，避免蒸汽带水对设备造成损坏。
蒸汽疏水阀的安装位置应便于日常的 维护和检修，以便及时处理故障和更 换损坏的零件。
安装注意事项
确保安装基础平整
蒸汽疏水阀的安装基础应平整、 坚固，以避免因基础不平等导致
蒸汽疏水阀的损坏。
安装方向正确
根据蒸汽疏水阀的安装要求，确保 其安装方向正确，以便于排水和维 修。
管道连接牢固
蒸汽疏水阀与管道的连接应牢固、 紧密，以防止蒸汽泄漏和冷凝水倒 流。
03
蒸汽疏水阀的调试与运行
调试步骤
定期检查
定期对蒸汽疏水阀进行检查，包 括阀门的密封性能、活动部件的
润滑情况等。
清洁与保养
定期清理蒸汽疏水阀内部的杂质 和污垢，保持阀门的良好工作状
态。
更换磨损件
对于磨损严重的部件，应及时进 行更换，防止影响阀门性能。
常见问题与解决方案
阀门泄漏
检查阀门的密封垫片是否完好，如 有问题及时更换；对于其他部位泄
在食品加工设备中，蒸汽疏水阀能够控制蒸汽的使用，防 止设备内部积水，保持食品的卫生安全和加工效率。
案例一：工业蒸汽系统中的疏水阀设置
在工业蒸汽系统中，蒸汽疏水 阀的设置需要根据实际情况进
行选择和配置。
需要考虑蒸汽系统的压力、 温度、流量等参数，以及管 道走向、设备布局等因素。
蒸汽疏水阀的正确设置能够有 效地排除冷凝水和空气，保证 蒸汽系统的正常运行，提高生
蒸汽疏水阀规格型号大全
蒸汽疏水阀规格型号大全一、规格型号蒸汽疏水阀的规格型号多样化，根据不同的应用场景和需求，可以选择适合的型号。
以下是一些常见的规格型号：1.DN10-DN15-DN20-DN25-DN32-DN40：这些是蒸汽疏水阀的口径，根据系统的蒸汽管径和设计要求进行选择。
2.材质：铸铁、不锈钢等。
铸铁阀门通常用于低压蒸汽系统，而不锈钢阀门则用于高温高压蒸汽系统。
3.类型：机械型、热动力型等。
机械型蒸汽疏水阀主要依靠机械结构进行动作，而热动力型蒸汽疏水阀则依靠热动力原理进行动作。
4.连接方式：螺纹、法兰等。
螺纹连接适用于小口径的蒸汽疏水阀，而法兰连接适用于大口径的蒸汽疏水阀。
5.流量：小、中、大等。
根据系统的蒸汽流量要求，可以选择不同流量的蒸汽疏水阀。
6.压力等级：低、中、高、超高等。
根据系统的蒸汽压力要求，可以选择不同压力等级的蒸汽疏水阀。
7.使用温度：低温、常温、高温等。
根据系统的蒸汽温度要求，可以选择不同使用温度的蒸汽疏水阀。
8.是否带过滤器：是、否等。
有些蒸汽疏水阀带有过滤器，可以有效去除蒸汽中的杂质，保证系统的正常运行。
9.其他特殊要求：如特殊流量、压力等。
根据特殊的应用需求，可以定制特殊的蒸汽疏水阀。
二、其他信息除了以上常见的规格型号和要求外，还有一些其他的信息需要注意：1.蒸汽疏水阀的选型应根据实际工况进行选择，如蒸汽的温度、压力、流量等参数需符合疏水阀的工作范围。
2.在购买蒸汽疏水阀时，应关注生产厂家和品牌信誉，选择质量可靠的产品。
3.在安装蒸汽疏水阀时，应按照厂家提供的安装说明进行正确安装，避免出现漏汽等问题。
4.在使用蒸汽疏水阀时，应注意定期维护和检查，保证其正常运转和延长使用寿命。
5.在选购蒸汽疏水阀时，除了关注规格型号、材质、类型等基本信息外，还应考虑其性价比和售后服务等因素。
蒸汽疏水阀标准
蒸汽疏水阀是一种用于自动排放蒸汽系统中的凝结水的装置，其标准如下：1. 结构形式：疏水阀的结构形式对它的性能和特点有着决定性的影响。
常见的疏水阀结构形式有机械式、热动力式、热敏式、脉冲式等。
每种形式都有其特定的适用范围和优缺点。
2. 排放压力和温度：疏水阀的排放压力和排放温度对其性能也有着很大的影响。
排放压力过高或过低都会对疏水阀的正常工作造成影响。
同时，排放温度也不能过高，否则会影响疏水阀的寿命和性能。
3. 重量和体积：疏水阀的重量和体积也是衡量其性能的重要指标之一。
重量和体积越小，说明疏水阀的制造工艺越先进，同时也越有利于安装和使用。
4. 密封性能：疏水阀的密封性能是其最重要的标准之一。
它决定了疏水阀能否有效地阻止蒸汽的泄漏，从而保证蒸汽系统的正常运行。
5. 耐压性能：疏水阀在工作时会产生一定的压力，因此，它的耐压性能也是衡量其质量的重要标准之一。
6. 噪声：在排放凝结水时，疏水阀不应产生过大的噪声，否则会对周围环境造成影响。
7. 安装和维护要求：疏水阀的安装和维护要求也是衡量其标准的重要因素之一。
安装和维护要求越简单越好，以方便用户的使用和保养。
总的来说，蒸汽疏水阀的标准涉及到多个方面，包括但其不限于结构形式、排放压力和温度、重量和体积、密封性能、耐压性能、噪声以及安装和维护要求等。
这些标准的制定是为了保证疏水阀的性能和质量，从而确保蒸汽系统的正常运行。
同时，这些标准的实施也有利于用户的使用和保养，提高整个蒸汽系统的效率和使用寿命。
在实际应用中，用户需要根据具体的使用环境和要求来选择合适的疏水阀，并按照标准进行安装和使用，以确保系统的正常运行和安全。

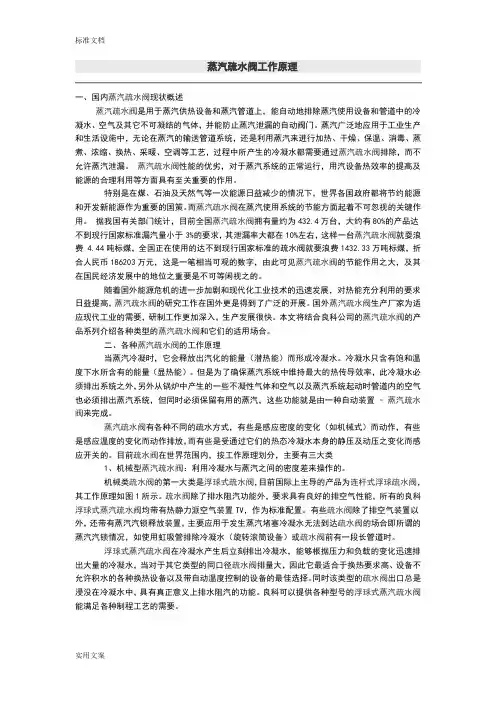

蒸汽疏水阀工作原理
蒸汽疏水阀工作原理一、国内蒸汽疏水阀现状概述蒸汽疏水阀是用于蒸汽供热设备和蒸汽管道上，能自动地排除蒸汽使用设备和管道中的冷凝水、空气及其它不可凝结的气体，并能防止蒸汽泄漏的自动阀门。
蒸汽广泛地应用于工业生产和生活设施中，无论在蒸汽的输送管道系统，还是利用蒸汽来进行加热、干燥、保温、消毒、蒸煮、浓缩、换热、采暖、空调等工艺，过程中所产生的冷凝水都需要通过蒸汽疏水阀排除，而不允许蒸汽泄漏。
蒸汽疏水阀性能的优劣，对于蒸汽系统的正常运行，用汽设备热效率的提高及能源的合理利用等方面具有至关重要的作用。
特别是在煤、石油及天然气等一次能源日益减少的情况下，世界各国政府都将节约能源和开发新能源作为重要的国策。
而蒸汽疏水阀在蒸汽使用系统的节能方面起着不可忽视的关键作用。
据我国有关部门统计，目前全国蒸汽疏水阀拥有量约为432.4万台，大约有80%的产品达不到现行国家标准漏汽量小于3%的要求，其泄漏率大都在10%左右，这样一台蒸汽疏水阀就耍浪费 4.44吨标煤，全国正在使用的达不到现行国家标准的疏水阀就要浪费1432.33万吨标煤，折合人民币186203万元，这是一笔相当可观的数字，由此可见蒸汽疏水阀的节能作用之大，及其在国民经济发展中的地位之重要是不可等闲视之的。
随着国外能源危机的进一步加剧和现代化工业技术的迅速发展，对热能充分利用的要求日益提高，蒸汽疏水阀的研究工作在国外更是得到了广泛的开展。
国外蒸汽疏水阀生产厂家为适应现代工业的需要，研制工作更加深入，生产发展很快。
本文将结合良科公司的蒸汽疏水阀的产品系列介绍各种类型的蒸汽疏水阀和它们的适用场合。
二、各种蒸汽疏水阀的工作原理当蒸汽冷凝时，它会释放出汽化的能量（潜热能）而形成冷凝水。
冷凝水只含有饱和温度下水所含有的能量（显热能）。
但是为了确保蒸汽系统中维持最大的热传导效率，此冷凝水必须排出系统之外，另外从锅炉中产生的一些不凝性气体和空气以及蒸汽系统起动时管道内的空气也必须排出蒸汽系统，但同时必须保留有用的蒸汽，这些功能就是由一种自动装置 - 蒸汽疏水阀来完成。
疏水阀_百度百科
根据蒸汽疏水阀工作原理的不同，蒸汽疏水阀可化为以下三种类型：
机械型：依靠蒸汽疏水阀内凝结水液位高度的变化而动作，包括：
浮球式：浮子为封闭的空心球体
敞口向上浮子式：浮子为开口向上的桶型
。
热静力型疏水阀有膜盒式、波纹管式、双金属片式
1. 膜盒式式疏水阀：
膜盒式疏水阀的主要动作元件是金属膜盒，内充一种气化温度比水的饱和温度低的液体,有开阀温度低于饱和温度15℃和30℃两种供选择。膜盒式疏水阀的反应特别灵敏，不怕冻，体积小，耐过热，任意位置都可安装。背压率大于80%，能排不凝结气体，膜盒坚固，使用寿命长，维修方便，使用范围很广。
装置刚起动时，管道出现低温冷凝水，膜盒内的液体处于冷凝状态，阀门处于开启位置。当冷凝水温度渐渐升高，膜合内充液开始蒸发，膜合内压力上升，膜片带动阀心向关闭方向移动，在冷凝水达到饱和温度之前，疏水阀开始关闭。膜盒随蒸汽温度变化控制阀门开关，起到阻汽排水作用。
2. 波纹管式疏水阀：
波纹管式疏水阀的阀芯不锈钢波纹管内充一种汽化温度低于水饱和温度的液体。随蒸汽温度变化控制阀门开关，该阀设有调整螺栓，可根据需要调节使用温度，一般过冷度调整范围低于饱和温度15℃-40℃。背压率大于70%，不怕冻，体积小，任意位置都可安装，能排不凝结气体，使用寿命长。
双金属片疏水阀的主要部件是双金属片感温元件，随蒸汽温度升降受热变形，推动阀心开关阀门。双金属片式疏水阀设有调整螺栓，可根据需要调节使用温度，一般过冷度调整范围低于饱和温度15℃-30℃，背压率大于70%，能排不凝结气体，不怕冻，体积小，能抗水锤，耐高压，任意位置都可安装。双金属片有疲劳性，须要经常调整。

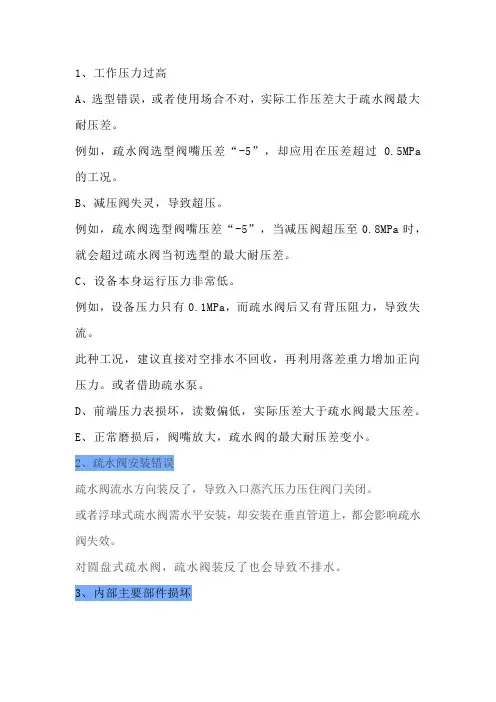

蒸汽疏水阀堵水原因分析及解决方法
1、工作压力过高A、选型错误，或者使用场合不对，实际工作压差大于疏水阀最大耐压差。
例如，疏水阀选型阀嘴压差“-5”，却应用在压差超过0.5MPa 的工况。
B、减压阀失灵，导致超压。
例如，疏水阀选型阀嘴压差“-5”，当减压阀超压至0.8MPa时，就会超过疏水阀当初选型的最大耐压差。
C、设备本身运行压力非常低。
例如，设备压力只有0.1MPa，而疏水阀后又有背压阻力，导致失流。
此种工况，建议直接对空排水不回收，再利用落差重力增加正向压力。
或者借助疏水泵。
D、前端压力表损坏，读数偏低，实际压差大于疏水阀最大压差。
E、正常磨损后，阀嘴放大，疏水阀的最大耐压差变小。
2、疏水阀安装错误疏水阀流水方向装反了，导致入口蒸汽压力压住阀门关闭。
或者浮球式疏水阀需水平安装，却安装在垂直管道上，都会影响疏水阀失效。
对圆盘式疏水阀，疏水阀装反了也会导致不排水。
3、内部主要部件损坏浮球破裂进水，杠杆与浮球脱落，或其它部件的损坏，导致浮球无法浮起，出水阀嘴孔始终处于关闭状态。
对热静力型疏水阀，波纹管元件由于水击损坏，使疏水阀关闭。
4、疏水阀选型偏小如果排量选型偏小，将导致疏水能力不足，无法完全排除冷凝水。
例如，DN25疏水阀排水能力只有600KG/H，而设备产生的冷凝水量却有1000KG/H。
5、没有冷凝水到达疏水阀前端A、疏水阀前的过滤器堵塞。
B、疏水阀前的管线上有其它阀门关闭或堵塞。
C、管线或弯头堵塞。
可以断开疏水阀前的法兰，确定冷凝水能顺畅到达疏水阀进口端。
6、没有冷凝水进入到疏水阀腔体内A、对于有内置过滤网的疏水阀，需检查入口端过滤网是否有堵塞，阻碍了冷凝水流进腔体内。
B、疏水阀旁通阀门泄漏，冷凝水直接从旁通排放了，只有少量的水从疏水阀排出，造成疏水阀堵水的假象。
7、冷凝能进入腔体，但不能排水疏水阀阀嘴和出水通道被污物杂质堵塞，可拆开内部腔体清理杂质，再用高压空气吹通阀嘴孔与出水通道。
8、蒸汽泄漏导致堵水冷凝水回收管内，如果某处疏水阀大量泄漏。
蒸汽疏水阀种类
蒸汽疏水阀种类蒸汽疏水阀是一种用于控制蒸汽管道中的水分离和排除的装置。
根据不同的工作原理和结构特点，蒸汽疏水阀可以分为多种类型。
本文将从以下几个方面介绍蒸汽疏水阀的种类。
一、按工作原理分类1.浮球式蒸汽疏水阀浮球式蒸汽疏水阀是一种常见的蒸汽疏水阀，它利用浮球的上下运动来控制阀门开启和关闭。
当管道中积聚了过多的液体时，浮球会上升，推动阀门打开，使液体排出；当管道中液位下降时，浮球下降，阀门关闭。
2.活塞式蒸汽疏水阀活塞式蒸汽疏水阀是另一种常见的蒸汽疏水阀。
它利用活塞在管道内上下移动来控制液体的流入和流出。
当管道中积聚了过多的液体时，活塞被推向顶部，使液体排出；当管道中液位下降时，活塞下落并关闭。
3.温度感应式蒸汽疏水阀温度感应式蒸汽疏水阀利用液体和蒸汽的温度差异来控制阀门开启和关闭。
当管道中积聚了过多的液体时，液体温度下降，阀门打开；当管道中液位下降时，液体温度升高，阀门关闭。
二、按结构分类1.直通式蒸汽疏水阀直通式蒸汽疏水阀是一种简单的结构，它由一个球形或圆柱形的主体、一个浮球和一个弹簧组成。
在正常工作状态下，弹簧将浮球压紧并保持阀门关闭。
当管道中积聚了过多的液体时，浮球上升并推动主体内置的活塞向上移动，使阀门打开。
2.倾斜式蒸汽疏水阀倾斜式蒸汽疏水阀也称为旋转式蒸汽疏水阀。
它由一个倾斜的主体、一个浮球和一个弹簧组成。
在正常工作状态下，浮球被弹簧压紧并保持阀门关闭。
当管道中积聚了过多的液体时，浮球上升并推动主体旋转，使阀门打开。
3.膜片式蒸汽疏水阀膜片式蒸汽疏水阀是一种结构紧凑、灵活性好的疏水阀。
它由一个主体、一个弹簧和一个膜片组成。
在正常工作状态下，弹簧将膜片压紧并保持阀门关闭。
当管道中积聚了过多的液体时，液体通过主体进入膜片室，使膜片向上移动并推动阀门打开。
三、按材料分类1.铸铁蒸汽疏水阀铸铁蒸汽疏水阀是一种重型的疏水阀，在高温和高压环境下具有较好的耐用性和稳定性。
它通常用于工业领域，如化工、制药和食品加工等。
蒸汽疏水阀
蒸汽疏水阀蒸汽疏水阀是一种在蒸汽系统中使用的重要设备，它的作用是在蒸汽管道中疏水，保证蒸汽系统的正常运行。
本文将对蒸汽疏水阀的工作原理、分类、选择与维护进行详细介绍。
一、工作原理蒸汽疏水阀主要通过调节压力来控制疏水流量。
当蒸汽进入蒸汽疏水阀时，压力将作用于阀芯，并与弹簧压力相平衡，使阀芯保持关闭状态。
当蒸汽管道中积聚了一定量的冷凝水时，冷凝水将进入疏水器，并通过疏水器进行排放。
这将导致蒸汽压力下降，使得阀芯受到冷凝水的推力超过弹簧压力，阀芯打开，冷凝水被排放出去。
一旦疏水排放完毕，蒸汽压力将再次升高，阀芯封闭，阻止蒸汽的进一步排放。
二、分类根据蒸汽疏水阀的工作原理和结构特点，可以将其分为浮球式蒸汽疏水阀、疏水孔式蒸汽疏水阀和漏斗式蒸汽疏水阀三类。
1. 浮球式蒸汽疏水阀浮球式蒸汽疏水阀通过浮球的上下浮动来实现疏水功能。
当冷凝水积聚到一定程度时，浮球受到水的浮力，上浮打开阀门，冷凝水被疏水阀排放。
当冷凝水排放完毕后，浮球下沉，阀门关闭，阻止蒸汽的进一步排放。
浮球式蒸汽疏水阀结构简单，可靠性高。
2. 疏水孔式蒸汽疏水阀疏水孔式蒸汽疏水阀通过调整阀芯的位置来控制冷凝水的排放。
当冷凝水堆积到一定程度时，阀芯被推开，冷凝水通过孔洞排放。
当冷凝水排放完毕后，阀芯回到原位，阀门关闭，停止蒸汽排放。
疏水孔式蒸汽疏水阀能够根据实际情况灵活调节冷凝水的排放量。
3. 漏斗式蒸汽疏水阀漏斗式蒸汽疏水阀通过漏斗形状结构来实现疏水功能。
漏斗内部有一个阀芯和一个浮子，当冷凝水堆积到一定高度时，浮子上浮，打开阀门，冷凝水从漏斗底部排放。
当冷凝水排放完毕后，浮子下沉，阀门关闭，停止蒸汽排放。
漏斗结构有助于防止气体侵入阀门，提高蒸汽系统的安全性。
三、选择与维护在选择蒸汽疏水阀时，需要考虑以下因素：1. 工作压力和温度：根据蒸汽系统的工作压力和温度确定所需的蒸汽疏水阀的承压能力和耐高温能力。
2. 排放量：根据冷凝水的产量和系统需求选择合适的蒸汽疏水阀排放量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
连续 优秀 优秀 优秀 优秀 可以 优秀 优秀 良好 优秀 优秀 优秀 立即 优秀 大 优秀 开
18
6.1 疏水阀寿命
1)实验结果 1)实验结果
蒸汽泄漏量 Steam Loss Lb/Hr 80 60 40 20 Inverted Bucket 倒吊桶式 1 2 3 4 Years in Service工作寿命 5 Disc 圆盘 式
0
6.2 疏水阀寿命
2)英国帝国化学公司实验报告 2)英国帝国化学公司实验报告
返回
7. 疏水阀的成本构成
1. 购买成本 2. 安装成本 3. 频繁更换成本 4. 更换失效阀门之前蒸汽损失 更换失效阀门之前蒸汽损失 5. 查找失效阀门的工时成本 6. 疏水阀失效造成生产停滞和产品质量 不合格的损失
2010 系列带万向 接头疏水阀
27
8.蒸汽疏水阀选型 8.蒸汽疏水阀选型
5)阿姆斯壮蒸汽疏水阀 5)阿姆斯壮蒸汽疏水阀 技术创新… 技术创新…
长 话 短 说
8.蒸汽疏水阀选型 8.蒸汽疏水阀选型
6)阿姆斯壮蒸汽疏水阀技术创新… 阿姆斯壮蒸汽疏水阀技术创新…
TVS疏水阀站 TVS疏水阀站
8.蒸汽疏水阀选型 8.蒸汽疏水阀选型
6)阿姆斯壮蒸汽疏水阀 6)阿姆斯壮蒸汽疏水阀 技术创新… 技术创新…
TVS疏水阀站 TVS疏水阀站
8.蒸汽疏水阀选型 8.蒸汽疏水阀选型
6)阿姆斯壮蒸汽疏水阀技术创新… 阿姆斯壮蒸汽疏水阀技术创新…
TVS疏水阀站 TVS疏水阀站
8.蒸汽疏水阀选型 8.蒸汽疏水阀选型
6)阿姆斯壮蒸汽疏水阀技术创新… 阿姆斯壮蒸汽疏水阀技术创新…
MSD分汽组合件 分汽组合件
组合件(管束): 组合件(管束): 伴热系统
CCA凝结水收集组合件 凝结水收集组合件
32
8.蒸汽疏水阀选型 8.蒸汽疏水阀选型
6)阿姆斯壮蒸汽疏水阀技术创新… 阿姆斯壮蒸汽疏水阀技术创新… 蒸汽伴热线系统 管束的应用
33
8.蒸汽疏水阀选型 8.蒸汽疏水阀选型
6)阿姆斯壮蒸汽疏水阀技术创新… 阿姆斯壮蒸汽疏水阀技术创新… 蒸 汽 伴 热管 线束 系的 统应 用 实 例
8. 蒸汽疏水阀选型
2) 疏水阀类型选择
英国帝国化学公司的推荐
帝化工程设计手册 PPI.30.01A
1. 倒置桶疏水阀(IB Traps)——首选,所有场合 首选, 倒置桶疏水阀 首选 2. 浮球热静力疏水阀 浮球热静力疏水阀(F&T traps)——大排量场合 大排量场合 3. 热静力疏水阀 热静力疏水阀(BP Thermostatic traps)——非关键伴热场合 非关键伴热场合 4. 双金属片疏水阀 双金属片疏水阀(Bi-metal traps)——低压防冻场合 低压防冻场合 5. 热动力圆盘疏水阀 (Disc traps)——不推荐使用 不推荐使用
蒸汽疏水阀
1
1.蒸汽疏水阀 1.蒸汽疏水阀的作用? 蒸汽疏水阀的作用? 2.蒸汽疏水阀 蒸汽疏水阀的使用标准? 2.蒸汽疏水阀的使用标准? 3.蒸汽疏水阀 蒸汽疏水阀在国内的使用现状? 3.蒸汽疏水阀在国内的使用现状? 4.蒸汽疏水阀 蒸汽疏水阀的泄漏损失? 4.蒸汽疏水阀的泄漏损失? 5.蒸汽疏水阀 蒸汽疏水阀的类型? 5.蒸汽疏水阀的类型? 6.各种疏水阀 各种疏水阀的优劣比较? 6.各种疏水阀的优劣比较? 7.疏水阀成本构成 7.疏水阀成本构成 8.疏水阀选型 8.疏水阀选型 9.疏水阀安装与应用 9.疏水阀安装与应用 10.疏水阀检测与维护 10.疏水阀检测与维护 11.疏水阀故障排除 11.疏水阀故障排除
3402
排 量 曲 线
725
排 量 ( KG
272 181 0.2 0.4 0.48 0.86 1.38 544 408
压差 (MP)
返回
25
8. 蒸汽疏水阀选型
4)阿姆斯壮蒸汽疏水阀 4)阿姆斯壮蒸汽疏水阀
型式 阀体材质 最大压力 最高温度 最大排量 MPa ℃ kg/h
铸铁 碳钢 不锈钢 锻钢 铸铁 碳钢 不锈钢 碳钢 不锈钢 碳钢 碳钢 1.7 4.1 4.5 18.6 1.7 3.1 2.8 4.1 2.8 10.3 4.1 2.带内置止回阀; 2.带内置止回阀; 带内置止回阀 232 343 427 538 232 338 338 399 316 482 338 9,000 1,995 1,995 8,600 94,545 127,273 725 725 1,568 4,540 1,293
供热系统凝结水回收及蒸汽疏水阀 技术管理要求
合格:蒸汽疏水阀完好率>90% 合格:蒸汽疏水阀完好率>90% 优秀:蒸汽疏水阀完好率>95% 优秀:蒸汽疏水阀完好率>95%
完好率=配备率× 完好率=配备率×合格率
返回
5
3. 疏水阀国内使用现状
中国目前在用疏水阀约250万台 中国目前在用疏水阀约250万台 250
正常运行 (漏汽率<3%) 泄漏超标 (漏汽率>5%) 严重泄漏 (漏汽率>10%)
10% 60% 30% 100%
许多疏水阀处于跑汽状态, 许多疏水阀处于跑汽状态, 形同虚设! 形同虚设!
返回
6
4. 疏水阀蒸汽泄漏损失
惊人的蒸汽泄漏损失
-0.7MPa下的测试报告 0.7MPa下的测试报告
(假定蒸汽单位成本为70元/吨) 假定蒸汽单位成本为70元 70
两个平面 密封
两个阀座面
高流速使 盘面和内 阀座面磨 损 返回
强烈冲击和碾轧使圆盘和阀座磨损
17
6. 各种疏水阀主要技术特点对比
特 点 倒置桶型 浮球型 圆盘型 热静力型 差压控制型
工作方式 节能(工作时间) 节能(工作时间) 耐磨损 耐腐蚀 耐水击 蒸汽温度下排空气和 CO2 低压下排空气能力 0.002Mpa 处理启动空气负荷的能力 在背压下工作 耐冰冻 清洗系统的能力 极小负荷时的性能 对凝结水的反应 处理污物的能力 外型尺寸的比较 处理闪蒸汽的能力 机械故障( 机械故障(开—关)
4)合理疏水与排气 4)合理疏水与排气 疏 水 阀 安 装 常 见 错 误
错误
正确
返回
40
10. 疏水阀检测和维护
疏水阀年检测次数
操作压力 P MPa(表压力 表压力) MPa(表压力) 0 < P ≤0.7 0.7 < P ≤1.7 1.7 < P ≤3.1 3.1 < P 应用场合 蒸汽管线 伴热管线 加热螺旋管 工艺设备 1 1 2 3 2 2 2 3 2 2 3 4 3 3 4 12
返回
7
5. 疏水阀的主要型式
1.机械类 1.机械类
倒吊桶型 浮球型 自由半浮球型
2.热静力类 2.热静力类
压力平衡式/ 压力平衡式/波纹管,膜盒 固体膨胀式/ 固体膨胀式/双金属片型 液体膨胀式/ 液体膨胀式/恒温疏水阀
3.热动力类 3.热动力类
圆盘 返回
8
5.1 机械类-倒置桶型 机械类倒置桶疏水阀
2)注意事项 2)注意事项
安装前用蒸汽冲洗管线 安装位置(ABC原则) 安装位置(ABC原则
Access: Below: Close:
便于接近以便检查, 便于接近以便检查,维修; 尽可能安装在集水点之下; 尽量靠近集水点.
防冻的保护措施
A. 不要选用过大的疏水阀; B. 加装真空破坏器或选带真空破坏器的疏水阀; 加装真空破坏器或选带真空破坏器的疏水阀; C. 尽量缩短排水管,向下倾斜排水管,加快重力排水; D. 在提升回水管线顶部安装止回阀,对集水管和回水管一并进行保温; E. 在所有低点安装手动或自动排水阀.
返回
8. 蒸汽疏水阀选型
1)选型需考虑的因素 1)选型需考虑的因素
系统特征的确认
1.输汽管线 (主管,分汽缸,支管) 2.伴热线 3.用汽设备
参数的确定
1.压力 (最高工作压力,工作压差) 2.温度 (是否过热) 3.排量 (凝结水量计算,安全系数) 4.连接口径和连接方式
工作的环境,如冰冻,水击等 工作的环境,如冰冻, 型式和型号的选择
8. 蒸汽疏水阀选型
3) 倒置桶疏水阀选型示例
压 差 : 阀 孔 开 启 条 件
F(浮力)S(阀孔面积) 浮力) L1 L2
G(桶重)
压差P=P1-P2 开启力矩=(G-F) x L1 关闭力矩= P x S x L2 S=πR2 疏水阀开启条件:开启力矩 >关闭力矩
24
8. 蒸汽疏水阀选型
3) 倒置桶疏水阀选型示例
蒸汽供热系统中,所有产生凝结水的用汽点, 蒸汽供热系统中,所有产生凝结水的用汽点, 其凝结水出口必须安装相匹配的疏水阀, 其凝结水出口必须安装相匹配的疏水阀,不允 许用截止阀代替. 许用截止阀代替.
4
2. 蒸汽疏水阀国家标准(B) 蒸汽疏水阀国家标准(
国家标准GB/T12712国家标准GB/T12712-91 GB/T12712
a)剖开样 a)剖开样
返回
5.3 热静力型
A,膜盒型 , B,双金属型 ,
返回
14
5.4 热动力型
热动力圆盘疏水阀
结构 工作原理 动作过程 动作特点
返回
15
5.4.1结构及原理 5.4.1结构及原理
返回
16
5.4.2热动力 5.4.2热动力 圆盘疏水阀 动作特点
强烈关闭 使圆盘边 缘和外阀 座面磨损
返回
34
9. 疏水阀的安装应用
1)考虑因素 1)考虑因素
安装位置 (ABC原则) ABC原则) 配套附件
活接头,截止阀,检测阀,过滤器,止回阀等
典型安装 旁通管 管路布置与集水管尺寸 单元疏水与成组疏水 提升后疏水(虹吸排水)与背压提升凝结水 提升后疏水(虹吸排水) 防冻措施
