ANSI美国国家标准学会螺纹标准
美国标准管螺纹
美国标准管螺纹美国标准管螺纹一. 标准：ANSI B1.20.1美国标准管螺纹。
美国标准管螺纹不仅用于压力较低的水、煤气管道，也同时用于高温、高压系统。
就管螺纹而言，目前在世界范围内形成了以ISO标准为一方，以美国标准为另一方的两大管螺纹标准体系。
二. 螺纹类型1. 基本牙型：牙型角60°。
锥度1：16。
牙型为平顶平底。
2. 基本类型NPT 一般用途的美国标准锥管螺纹NPSC 管接头用美国标准直管螺纹NPTR 导杆连接用美国标准锥管螺纹NPSM 设备上的自由配合机械连接用美国标准直管螺纹NPSL 锁紧螺母的松配合机械连接用美国标准直管螺纹另有薄壁管上采用的UNS——薄壁管用特殊统一螺纹三. 一般用途的锥管螺纹NPT1. 标记：3/8-18NPT。
2. 基本中径和基准距离：锥管螺纹的基本中径是根据管子外径、螺距和手旋合长度确定的，内外螺纹之间用手旋合的公称长度为基准距离，内螺纹的基面为螺纹大端处截面（该截面上的螺纹中径为基本中径），外螺纹基面在离小端距离为基准距离处。
3. 常用螺纹尺寸尺寸代号每寸牙数大径中径小径建议底孔基准距离牙数1/8 27 10.242 9.489 8.736 φ8.6 4.102 4.361/4 18 13.616 12.487 11.358 φ11.1 5.786 4.103/8 18 17.055 15.926 14.797 φ14.5 6.096 4.321/2 14 21.223 19.772 18.321 φ17.9 8.128 4.483/4 14 26.568 25.117 23.666 φ23.2 8.611 4.751 11.5 33.228 31.461 29.694 φ29.2 10.160 4.601-1/4 11.5 41.985 40.218 38.451 φ37.9 10.668 4.831-1/2 11.5 48.054 46.287 44.520 φ43.9 10.668 4.83四. 管接头用直管内螺纹NPSF1. 该螺纹与标准锥管螺纹装配时，能形成耐压密封连接，但只在压力较低的情况下才采用。

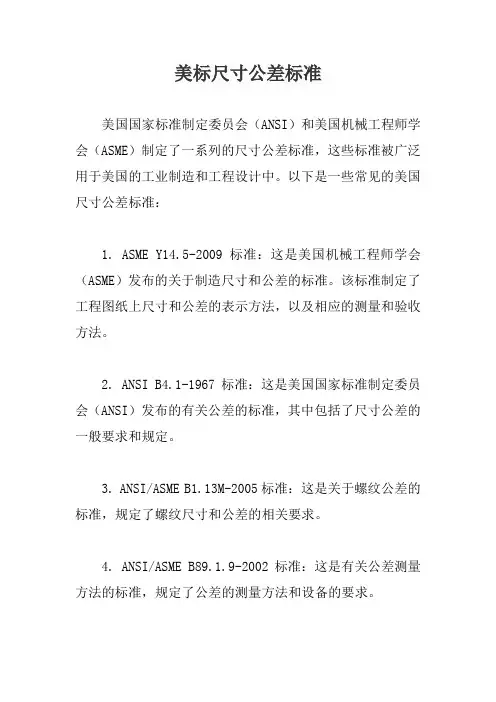

美标尺寸公差标准
美标尺寸公差标准
美国国家标准制定委员会（ANSI）和美国机械工程师学会（ASME）制定了一系列的尺寸公差标准，这些标准被广泛用于美国的工业制造和工程设计中。
以下是一些常见的美国尺寸公差标准：
1. ASME Y14.5-2009标准：这是美国机械工程师学会（ASME）发布的关于制造尺寸和公差的标准。
该标准制定了工程图纸上尺寸和公差的表示方法，以及相应的测量和验收方法。
2. ANSI B4.1-1967标准：这是美国国家标准制定委员会（ANSI）发布的有关公差的标准，其中包括了尺寸公差的一般要求和规定。
3. ANSI/ASME B1.13M-2005标准：这是关于螺纹公差的标准，规定了螺纹尺寸和公差的相关要求。
4. ANSI/ASME B89.1.9-2002标准：这是有关公差测量方法的标准，规定了公差的测量方法和设备的要求。
这些标准通常涵盖了尺寸和公差的一般原则、表示方法、计算方法、检验方法等内容，可以根据具体的工程设计和制造需要进行选择和应用。
各国螺丝规范及区别
螺丝标准规范标准就是规范，每个国家和部门都有自己的标准。
目前，我们在平时的业务中最常用到的标准有以下几种：GB—中国国家标准（国标）ANSI—美国国家标准（美标）DIN—德国国家标准（德标）ASME—美国机械工程师协会标准JIS—日本国家标准（日标）BSW—英国国家标准国家标准是我国众多标准中的一种，另外还有行业标准，专业标准和部门标准等。
国家标准又分：GB（强制性标准）和GB/T（推荐性标准）以及GBn（国家内部标准）等。
我们平常看到的像GB30，GB5783等等都是强制性的标准。
以上几种标准除了一些基本尺寸如头部对边、头部厚度等的不同以外，最主要的是螺纹部分的不同。
GB、DIN、JIS等的螺纹都有是以MM（毫米）为单位，统称为公制螺纹。
另像ANSI、ASME等的螺纹是以英寸为单位的称为美标螺纹。
除了公制螺纹和美制螺纹外还有一种BSW—英制标准,其螺纹也是以英寸为单位，俗称惠氏螺纹。
公制螺纹是以MM（毫米）为单位，它的牙尖角为60度。
美制螺纹和英制螺纹都是以英寸为单位的。
美制螺纹的牙尖角也是60度，而英制螺纹的牙尖角为55度。
由于计量单位的不同，导致了各种螺纹的表示方法也不尽相同。
例如像M16-2X60表示的就是公制的螺纹。
他的具体意思是表示该螺丝的公称直径为16MM，牙距为2MM，长度为60MM，又如：1/4—20X3/4表示的就是英制的螺纹，他的具体意思是该螺丝的公称直径为1/4英寸（一英寸=25.4MM），在一英寸上有20个牙，长度为3/4英寸。
另外要表示美制螺丝的话一般会在表示英制螺丝的后面加上UNC以及UNF，以此来区别是美制粗牙或是美制细牙。
在平时的内销业务中，我们最常遇到的标准是GB（国标）和DIN（德标）。
在非芳生产品方面，主要会接触到以下几种标准：GB30；GB5783；GB5782；GB52；GB6170；GB818；GB819；GB845；GB846；GB70；DIN912；DIN933；DIN931等。
美制螺纹标准加工参考模板
统一螺纹标准( 美制螺纹标准) 加工参考统一螺纹标准( UTS) 规定了一种标准螺纹形式和其它一系列数据, 包括公差、容差和名称, 一般多用于美国和加拿大。
它和世界其它地方常见的ISO公制螺纹相同, 有着60°的牙型角, 只是UTS螺纹的主要尺寸( 外径和螺距) 以英寸为单位, 用分数表示, 而不是以毫米为单位的整数值。
UTS当前由美国机械工程师协会/美国国家标准化组织( ASME/ANSI) 管理控制。
一. 标准: ANSI B1.1美国统一螺纹标准1. 统一螺纹( UN) : 1948年11月18日美国、英国和加拿大三国标准机构代表在华盛顿签订了协议, 使三国的英制普通螺纹一致, 这便是所谓的统一螺纹。
2. 统一螺纹的美国标准是ANSI B1.1, 英国标准是BS 1580。
二. 统一螺纹牙型1. 牙型角: 60°2. 牙顶宽度: 0.25P; 牙底宽度: 0.125P; 牙底形状呈圆弧形。
三. 统一螺纹直径/螺距系列1. 统一螺纹直径/螺距组合按螺距分级有3个系列, 即粗牙UNC、细牙UNF和特细牙UNEF系列; 不变螺距有8个系列, 即4UN、6UN、8UN、12UN、16UN、20UN、28UN和32UN系列。
四. 统一螺纹的选择及应用1. UNC粗牙螺纹系列该系列一般在批量生产的螺栓、螺钉、螺母和其它一般工程上采用。
低搞拉强度的材料, 如铸件、低碳钢和其它软材料上加工的内螺纹应采用粗牙螺纹, 以使内螺纹获得最佳的脱扣强度。
UNC螺纹适用于要求快速拆或有可能产生腐蚀和轻微损伤的部位。
2. UNF细牙螺纹系列该系列适用于不宜采用粗牙螺纹的螺栓、螺钉、螺母和其它应用场合。
UNF外螺纹具有比粗牙螺纹大的抗拉应力面积。
当要求外螺纹和相配内螺纹的脱扣强度等于或高于外螺纹零件的抗拉承载能力时, 宜采用细牙螺纹。
细牙螺纹还适用于短旋合长度、小螺纹升角或壁厚要求细牙螺距的场合。
若外螺纹的最大强度没有要求, 则细牙螺纹也可用于低强度材料上加工的内螺纹, 但必须选择合适的旋合长度, 以满足上述脱扣强度要求。
ANSI[1].B1.20.1螺纹标准-gyk
![ANSI[1].B1.20.1螺纹标准-gyk](https://img.taocdn.com/s3/m/623d5596bceb19e8b8f6baf9.png)
美国国家标准一般用途的管螺纹（英寸）1.介绍1.1 范围该美国国家标准涵盖了通常用途情况下使用的管螺纹的尺寸与量规测量。
1.2 螺纹名称1.2.1在这个标准中包含的管螺纹种类，通过以在管子名义尺寸1后缀上每英寸的螺纹数、和螺纹系列附号，如下：3/8-18 NPT1/8-27 NPSC1/2-14 NPTR1/8-27 NPSM1/8-27 NPSL1-11.5 NPSH左旋螺纹在名称上加LH，否则就认为是右旋螺纹。
例如：3/8-18 NPT - LH1.2.2 符号中的每一个字母的特定意义如下：N = 国家（美国）标准P = 管子T = 锥度C = 联轴接合管S = 直的M = 加工的L = 防松螺母H = 软管接合R = 轨道连接管1.2.3 涂、镀螺纹：在这个螺纹标准中包含的螺纹规范，不包含对螺纹进行涂、镀的预留量。
1.3 密封1.3.1 在有压力结合需求的地方，应该采用这个标准中的锥管螺纹，涂上密封剂用扳手拧紧。
为防止一些材料象不锈钢出现管子因磨损而咬合，密封剂通常含有润滑剂。
1.32 不使用密封剂而进行压力锁紧连接的管螺纹（干密封螺纹），在ANSI B1.20.3(英寸)和ANSI B1.20.4(公制译文)标准中有规定。
1.4 检查在这个标准中规定了对手紧L1接合螺纹进行功能检测的量规检测方法和公差。
然而，要与这个标准要求一致，必须满足所有的基本设计尺寸（在合适的公差之内），包括用于扳手拧紧的螺纹延伸部分。
因此，可能使用另外的量规测量方法来评价是否与基本设计尺寸相一致。
当使用另外的量规测量方法时，应该同时得到供应商和买方的认可。
1.5 附录没有在标准中出现的所使用的和附加资料都在附录中。
特别是附录中建议了管螺纹底孔钻孔尺寸的直径。
1.6 相关标准螺纹尺寸的术语和符号的定义在ANSI B1.7（螺旋螺纹的专门术语、定义、和字母符号）中给出。
1需要用十进位指定尺寸，（当输入计算机或电子技术设备）可以由等同于管子的名义尺寸的小数尺寸代替。

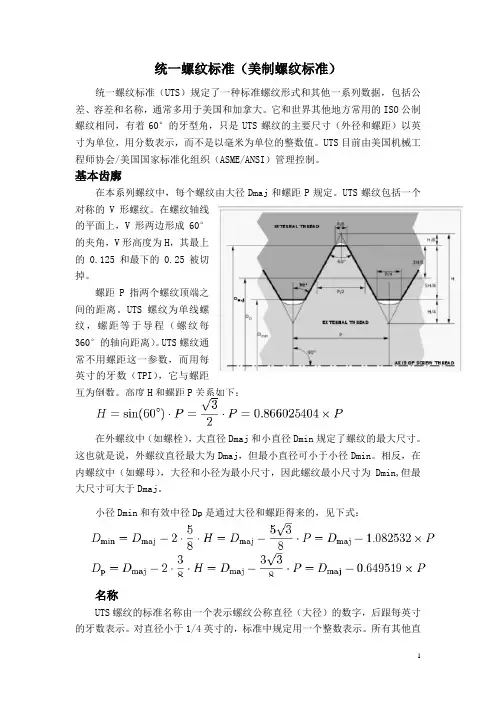

统一螺纹标准(美制螺纹)
统一螺纹标准（美制螺纹标准）统一螺纹标准（UTS）规定了一种标准螺纹形式和其他一系列数据，包括公差、容差和名称，通常多用于美国和加拿大。
它和世界其他地方常用的ISO公制螺纹相同，有着60°的牙型角，只是UTS螺纹的主要尺寸（外径和螺距）以英寸为单位，用分数表示，而不是以毫米为单位的整数值。
UTS目前由美国机械工程师协会/美国国家标准化组织（ASME/ANSI）管理控制。
基本齿廓在本系列螺纹中，每个螺纹由大径Dmaj和螺距P规定。
UTS螺纹包括一个对称的V形螺纹。
在螺纹轴线的平面上，V形两边形成60°的夹角，V形高度为H，其最上的0.125和最下的0.25被切掉。
螺距P指两个螺纹顶端之间的距离。
UTS螺纹为单线螺纹，螺距等于导程（螺纹每360°的轴向距离）。
UTS螺纹通常不用螺距这一参数，而用每英寸的牙数（TPI），它与螺距互为倒数。
高度H和螺距P关系如下：在外螺纹中（如螺栓），大直径Dmaj和小直径Dmin规定了螺纹的最大尺寸。
这也就是说，外螺纹直径最大为Dmaj，但最小直径可小于小径Dmin。
相反，在内螺纹中（如螺母），大径和小径为最小尺寸，因此螺纹最小尺寸为Dmin,但最大尺寸可大于Dmaj。
小径Dmin和有效中径Dp是通过大径和螺距得来的，见下式：名称UTS螺纹的标准名称由一个表示螺纹公称直径（大径）的数字，后跟每英寸的牙数表示。
对直径小于1/4英寸的，标准中规定用一个整数表示。
所有其他直径均以英寸表示。
这组数字后可跟字母UNC、UNF或UNEF，分别表示“粗螺纹”、“细螺纹”或“超细螺纹”，或者也可跟公差级别。
例：6-32 UNC 2B （大径：0.1380英寸，螺距：32牙/英寸）常用尺寸大径（in）圈/英寸大径（mm）丝锥粗UNC 细UNF 超细粗细超细（UNEF这些数字大致遵循一个对数级数，每增加一个螺纹尺寸，其螺纹抗拉强度约增加一倍。
规格大于等于0#的螺纹，可用下列公式计算其大径：大径=螺纹#×0.013＂+0.060＂。
螺钉尺寸标准对照表
螺钉尺寸标准对照表螺钉尺寸标准对照表是工程和制造行业常用的参考资料，用于确定螺钉的尺寸规格。
本文将为您提供一些常见的螺钉尺寸标准对照表的参考内容。
1. ISO螺纹标准：ISO是国际标准化组织的缩写，ISO螺纹标准是目前全球应用最广泛的螺纹标准。
ISO螺纹标准包括粗牙和细牙两种，其中粗牙的尺寸规格为M1.6-M39，细牙的尺寸规格为M8-M64。
以下是ISO螺纹标准常见规格的对照表：螺纹规格直径(d) 螺距(p) 螺纹长度(L) 基本孔径(H)M1.6 1.60mm 0.35mm 3.20mm 1.35mmM2 2.00mm 0.40mm 4.00mm 1.60mmM2.5 2.50mm 0.45mm 5.00mm 2.05mmM3 3.00mm 0.50mm 6.00mm 2.50mmM4 4.00mm 0.70mm 8.00mm 3.30mmM5 5.00mm 0.80mm 10.00mm 4.10mmM6 6.00mm 1.00mm 12.00mm 4.90mmM8 8.00mm 1.25mm 16.00mm 6.60mmM10 10.00mm 1.50mm 20.00mm 8.00mmM12 12.00mm 1.75mm 24.00mm 9.70mm2. ANSI螺纹标准：ANSI是美国国家标准学会的缩写，ANSI螺纹标准在美国和部分其他国家广泛使用。
ANSI螺纹标准包括UNC、UNF和UNEF三种类型，其中UNC即是粗牙螺纹，UNF是细牙螺纹，UNEF是极细牙螺纹。
以下是ANSI螺纹标准常见规格的对照表：螺纹规格直径(d) 螺距(p) 螺纹长度(L) 基本孔径(H)#2-56 0.086" 0.056" 0.120" 0.075"#4-40 0.112" 0.070" 0.140" 0.093"#6-32 0.138" 0.079" 0.190" 0.117"#8-32 0.164" 0.079" 0.250" 0.145"#10-24 0.190" 0.079" 0.310" 0.174"1/4-20 0.250" 0.050" 0.375" 0.217"5/16-18 0.312" 0.058" 0.500" 0.279"3/8-16 0.375" 0.062" 0.625" 0.342"3. DIN螺纹标准：DIN是德国的标准化组织。
美制螺栓标准表示方法
美制螺栓标准表示方法美制螺栓标准表示方法是指在美国国家标准（ANSI）和美国机械工程师协会（ASME）标准中对螺栓的尺寸、材料、强度等方面的规定和表示方法。
这些标准的制定旨在确保螺栓的质量和性能符合工程设计和使用要求，以保障工程结构的安全可靠性。
首先，美制螺栓的表示方法主要包括螺纹规格、螺栓等级、材料和表面处理等内容。
在螺纹规格方面，通常采用统一粗牙（UNC）和统一细牙（UNF）两种标准，分别适用于一般和精密螺纹连接。
螺栓的等级一般分为SAE J429等级和ASTM A325、A490等级，不同等级的螺栓在强度和使用范围上有所区别。
而螺栓的材料一般采用碳钢、合金钢和不锈钢等材质，不同材料适用于不同的工作环境和使用要求。
此外，螺栓的表面处理包括镀锌、热处理、防腐涂层等，以提高螺栓的耐腐蚀性能。
其次，在美制螺栓的标准表示中，需要了解螺栓的尺寸表示方法。
螺栓的尺寸通常包括直径、螺距和长度三个方面。
直径表示螺栓的螺纹直径，通常以英寸（inch）为单位，如1/4 inch、3/8 inch等；螺距表示螺栓螺纹的间距，也以英寸为单位，如20 threads per inch；长度表示螺栓的全长，以英寸或毫米为单位，如2 inch、50mm等。
这些尺寸表示方法对于正确选择和安装螺栓至关重要，应当严格按照标准要求进行。
此外，美制螺栓的标准表示方法还涉及螺栓的强度等级标识。
螺栓的强度等级一般以标识符号或数字表示，如2、5、8等，不同等级代表着不同的抗拉强度和抗剪强度。
在使用过程中，应根据工程设计和负荷要求选择符合要求的螺栓强度等级，以确保结构的安全性。
总之，美制螺栓标准表示方法是工程设计和使用中不可或缺的重要内容，对于正确选择、安装和使用螺栓具有重要意义。
只有深入了解和严格遵守相关标准，才能保证螺栓连接的质量和可靠性，确保工程结构的安全运行。
因此，工程技术人员应当加强对美制螺栓标准表示方法的学习和应用，以提高工程质量和安全水平。
