LED显示屏原理

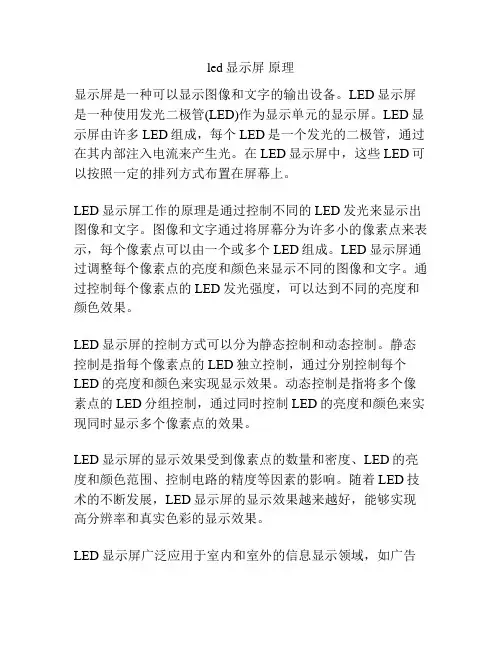

led显示屏 原理
led显示屏原理
显示屏是一种可以显示图像和文字的输出设备。
LED显示屏是一种使用发光二极管(LED)作为显示单元的显示屏。
LED显示屏由许多LED组成，每个LED是一个发光的二极管，通过在其内部注入电流来产生光。
在LED显示屏中，这些LED可以按照一定的排列方式布置在屏幕上。
LED显示屏工作的原理是通过控制不同的LED发光来显示出图像和文字。
图像和文字通过将屏幕分为许多小的像素点来表示，每个像素点可以由一个或多个LED组成。
LED显示屏通过调整每个像素点的亮度和颜色来显示不同的图像和文字。
通过控制每个像素点的LED发光强度，可以达到不同的亮度和颜色效果。
LED显示屏的控制方式可以分为静态控制和动态控制。
静态控制是指每个像素点的LED独立控制，通过分别控制每个LED的亮度和颜色来实现显示效果。
动态控制是指将多个像素点的LED分组控制，通过同时控制LED的亮度和颜色来实现同时显示多个像素点的效果。
LED显示屏的显示效果受到像素点的数量和密度、LED的亮度和颜色范围、控制电路的精度等因素的影响。
随着LED技术的不断发展，LED显示屏的显示效果越来越好，能够实现高分辨率和真实色彩的显示效果。
LED显示屏广泛应用于室内和室外的信息显示领域，如广告
牌、商场、体育场馆、舞台秀等。
其低耗电、长寿命、高亮度、高对比度和快速响应的特点使其成为显示技术的热门选择。

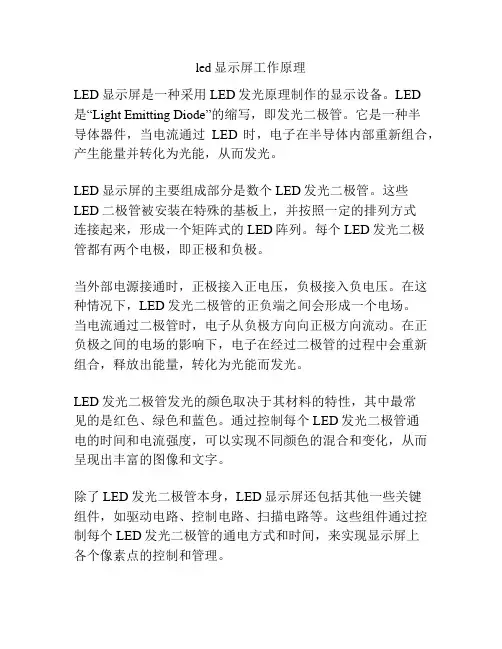

led显示屏工作原理
led显示屏工作原理
LED显示屏是一种采用LED发光原理制作的显示设备。
LED
是“Light Emitting Diode”的缩写，即发光二极管。
它是一种半
导体器件，当电流通过LED时，电子在半导体内部重新组合，产生能量并转化为光能，从而发光。
LED显示屏的主要组成部分是数个LED发光二极管。
这些
LED二极管被安装在特殊的基板上，并按照一定的排列方式
连接起来，形成一个矩阵式的LED阵列。
每个LED发光二极
管都有两个电极，即正极和负极。
当外部电源接通时，正极接入正电压，负极接入负电压。
在这种情况下，LED发光二极管的正负端之间会形成一个电场。
当电流通过二极管时，电子从负极方向向正极方向流动。
在正负极之间的电场的影响下，电子在经过二极管的过程中会重新组合，释放出能量，转化为光能而发光。
LED发光二极管发光的颜色取决于其材料的特性，其中最常
见的是红色、绿色和蓝色。
通过控制每个LED发光二极管通
电的时间和电流强度，可以实现不同颜色的混合和变化，从而呈现出丰富的图像和文字。
除了LED发光二极管本身，LED显示屏还包括其他一些关键
组件，如驱动电路、控制电路、扫描电路等。
这些组件通过控制每个LED发光二极管的通电方式和时间，来实现显示屏上
各个像素点的控制和管理。
总的来说，LED显示屏的工作原理是通过LED发光二极管的电流通过产生能量并转化为光能而发光，然后通过控制电路和扫描电路控制每个LED发光二极管的通电方式和时间，以呈现出所需的图像和文字。

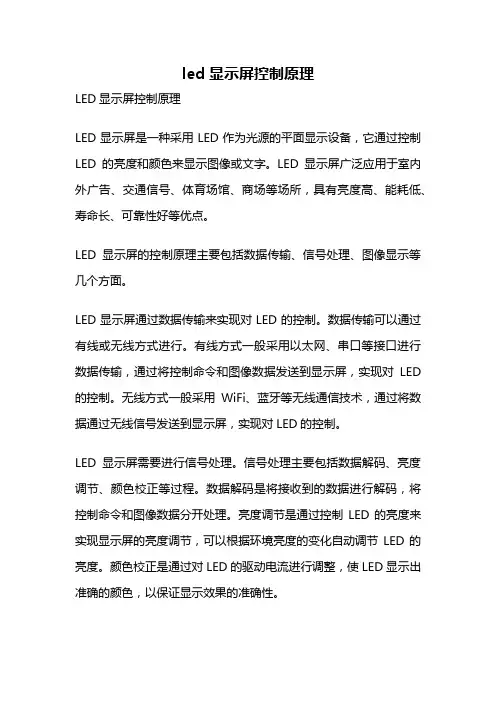

led显示屏控制原理
led显示屏控制原理LED显示屏控制原理LED显示屏是一种采用LED作为光源的平面显示设备，它通过控制LED的亮度和颜色来显示图像或文字。
LED显示屏广泛应用于室内外广告、交通信号、体育场馆、商场等场所，具有亮度高、能耗低、寿命长、可靠性好等优点。
LED显示屏的控制原理主要包括数据传输、信号处理、图像显示等几个方面。
LED显示屏通过数据传输来实现对LED的控制。
数据传输可以通过有线或无线方式进行。
有线方式一般采用以太网、串口等接口进行数据传输，通过将控制命令和图像数据发送到显示屏，实现对LED 的控制。
无线方式一般采用WiFi、蓝牙等无线通信技术，通过将数据通过无线信号发送到显示屏，实现对LED的控制。
LED显示屏需要进行信号处理。
信号处理主要包括数据解码、亮度调节、颜色校正等过程。
数据解码是将接收到的数据进行解码，将控制命令和图像数据分开处理。
亮度调节是通过控制LED的亮度来实现显示屏的亮度调节，可以根据环境亮度的变化自动调节LED的亮度。
颜色校正是通过对LED的驱动电流进行调整，使LED显示出准确的颜色，以保证显示效果的准确性。
LED显示屏通过图像显示来呈现所需的图像或文字。
图像显示是将解码后的图像数据通过驱动电路发送到LED，使其按照一定的排列方式点亮，从而形成所需的图像。
LED显示屏一般采用逐行扫描或逐列扫描的方式进行图像显示，通过控制LED的点亮和熄灭来呈现图像。
总结起来，LED显示屏的控制原理包括数据传输、信号处理和图像显示三个方面。
数据传输通过有线或无线方式将控制命令和图像数据发送到显示屏；信号处理通过数据解码、亮度调节和颜色校正来处理接收到的数据；图像显示通过驱动电路控制LED的点亮和熄灭来呈现图像。
LED显示屏控制原理的理解和掌握对于LED显示屏的设计和应用具有重要的意义。
led显示屏的显示原理
led显示屏的显示原理
LED显示屏的显示原理是利用发光二极管（Light Emitting Diode）的特性实现的。
LED是一种能够将电能直接转化为光
能的半导体器件。
LED显示屏由许多发光二极管组成，每个发光二极管被称为
一个像素。
每个像素可以发出不同颜色的光，通过调节不同颜色的LED的亮度和组合方式，可以显示出丰富多彩的图像。
LED显示屏的每个像素由三个LED组成，颜色分别为红色、
绿色和蓝色。
通过调节这三种颜色LED的亮度，可以产生从
黑色到白色的不同亮度级别，并且通过不同的组合方式，可以产生各种颜色的光。
LED显示屏的显示原理是利用人眼对颜色的视觉暂留效应。
当LED的亮度和颜色变化得足够快时，人眼无法察觉到每个
像素的变化，从而形成连续的图像。
LED显示屏内部还有一个驱动电路，用来控制每个像素的亮
度和颜色。
驱动电路接收到输入信号后，会根据信号的内容改变LED的亮度和颜色，从而实现图像的显示。
LED显示屏广泛应用于室内外的大型屏幕、电视、手机屏幕、电子显示器等各种场景。
它具有色彩鲜艳、对比度高、能耗低、响应速度快等优点，因此成为现代显示技术中重要的一种。
led点阵显示屏工作原理
led点阵显示屏工作原理
LED点阵显示屏是一种使用LED灯珠组成像素点的显示设备，可以显示文字、图像和动态效果。
它是由许多个LED灯珠组
成的矩阵，每个LED灯珠充当一个像素点。
LED点阵显示屏的工作原理是通过控制每个LED灯珠的亮灭
状态来显示图像。
每个像素点都有一个控制器，控制器通过电信号控制LED灯珠的开关状态。
当需要显示某个像素点时，
相应的控制器发送控制信号，使对应的LED灯珠点亮，而其
他灯珠则保持熄灭状态。
通过不同的LED灯珠亮灭组合，可
以显示出不同的图案和文字。
LED点阵显示屏通常采用的是逐行扫描的方式进行显示。
当
需要显示一行像素点时，控制器按照预设的规律依次发送控制信号，点亮该行的LED灯珠。
然后快速切换到下一行，再次
发送控制信号。
通过不断重复这个过程，整个屏幕的像素点逐行点亮，最终形成完整的图案。
此外，LED点阵显示屏还需要外部的控制电路来生成控制信号。
通常使用的是微控制器或专门的驱动芯片，通过编程控制LED灯珠的亮灭状态。
控制信号可以通过串行通信或并行通
信的方式传输到控制器。
总的来说，LED点阵显示屏通过控制LED灯珠的亮灭状态来
显示图案和文字。
通过逐行扫描的方式进行显示，并使用控制电路生成相应的控制信号。
这样就能够实现LED点阵显示屏
的工作原理。
led显示屏控制原理
led显示屏控制原理
LED显示屏控制原理是指通过控制LED屏幕上的LED点阵电路来实现图像、文字、视频等内容的显示。
1. 数据输入：将要显示的内容转换为二进制数或者灰度值，作为LED点阵的控制信号输入。
2. 选址扫描：LED屏幕是由多个LED点阵组成的，每个点阵可以独立控制。
通过选址扫描技术，逐个选择每个点阵，并给其输入相应的控制信号。
3. 行驱动：在选址扫描的过程中，将选中的LED点阵与行驱动电路相连接。
行驱动电路产生的电流经过LED点阵中的LED灯珠，使其发光。
行驱动电路可以是常流驱动电路，也可以是液晶行驱动电路。
4. 列驱动：列驱动电路与多个LED点阵的列连接，负责为点阵中的LED灯珠提供高低电压信号，控制其发光和熄灭。
5. 控制板：通过控制板，可以实现对LED屏幕的亮度、颜色等参数的调节和控制。
整个控制过程基本上可以分为两步：行选址扫描和列驱动。
行选址扫描通过选址控制信号逐个选中LED点阵，然后通过行驱动电路给点阵中的LED灯珠供电，使其发光。
而列驱动电路则负责控制LED灯珠的亮灭状态。
通过控制不同的行选址和列驱动信号，可以实现LED屏幕上各种复杂的图像、文字和视频的显示。
led显示屏工作原理
led显示屏工作原理
LED显示屏工作原理：
LED显示屏是一种使用发光二极管(LED)作为显示元素的显示设备。
LED是一种半导体器件，具有正向电压时放出光线的特性。
LED显示屏由很多个LED组成的一个矩阵，每个LED 称为像素。
LED显示屏的工作原理是通过在LED之间施加不同的电压，控制LED的亮灭状态从而显示出不同的图像或文字。
LED显示屏通常由以下几个核心组件组成：
1. LED模组：包含多个LED组成的一个模块，每个LED模组通常由一个红、绿、蓝三个LED组成，称为RGB颜色值。
2. 驱动电路：负责产生不同的电压以控制LED的亮灭状态。
通常使用行列扫描的方式分别控制每个LED点的亮度。
3. 控制系统：通过控制电脑或其他设备发送信号给驱动电路，以实现显示不同的内容。
LED显示屏的显示原理是利用人眼对光的视觉暂留效应。
通过不同LED的亮灭组合，形成图像或文字，因为人眼在短时间内无法感知到LED点的亮灭变化，从而形成连续的图像或文字显示效果。
LED显示屏的颜色显示是通过RGB三原色的不同亮度来混合显示的。
通过控制红、绿、蓝三个LED的亮灭程度，可以产生不同的颜色。
LED显示屏具有亮度高、色彩丰富、能耗低等优点，广泛应用于室内外广告、舞台演出、体育场馆、交通信号等领域。
它成为多种场景下的主要显示设备，满足人们对高质量、高清晰度的显示需求。
led显示屏框架结构原理
led显示屏框架结构原理
LED显示屏的框架结构原理主要包括以下步骤：
1. 显示屏由若干个可组合拼接的显示模块构成。
2. 外部框架是一个基础的结构框架，用来固定内部框架，搭载单元板、电路板及开关等电源等硬件零件。
3. 显示屏主要由扫描板、主控器、显示控制单元及显示屏体组成。
主控制器会从计算机显卡上获取像素及各种亮度数据，将其分配给各显示模块扫描板。
此时扫描板负责将这些数据进行串连和传输，并传递到显示控制单元上。
对于主控制器而言，其主要工作就是把显卡的信号转换成LED显示屏所需要
的信号格式和数据等。
4. 带有灰度级控制功能的移位寄存器，一般是用于图像显示屏和控制单运的显示。
5. 扫描板的作用可以说是承上启下的，它一方面是要接受主控制器的视频信号，另一方面是需要把原来属于本级的数据传输出去，给自己的各个显示模块控制单元，同时它还需要把一些本不属于本级的数据向下一个级的扫描板进行传输。
也就是说，无论视频信号还是LED的显示数据等，其在时间、
空间及顺序等各方面的差别，都需要通过扫描板来进行协调。
以上信息仅供参考，如需了解更多信息，建议查阅相关书籍或咨询专业人士。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
LED显示屏原理2009年06月13日星期六 03:38 P.M.LED显示屏是利用发光二极管点阵模块或像素单元组成的平面式显示屏幕。
由于它具有发光率高、使用寿命长、组态灵活、色彩丰富以及对室内外环境适应能力强等优点，自20世纪80年代后期开始，随着LED制造技术的不断完善，在国外得到了广泛的应用。
在我国改革开放之后，特别是进入90年代国民经济高速增长，对公众场合发布信息的需求日益强烈，LED显示屏的出现正好适应了这一市场形势，因而在LED显示屏的设计制造技术与应用水平上都得到了迅速的提高。
LED显示屏经历了从单色、双色图文显示屏，到图象显示屏，一直到今天的全彩色视频显示屏的发展过程。
无论在期间的性能（提高亮度LED显示器及蓝色发光灯等）和系统的组成（计算机化的全动态显示系统）等方面都取得了长足的进步。
目前已经达到的超高亮度全彩色视频显示的水平，可以说能够满足各种应用条件的要求。
其应用领域已经遍及交通、证券、电信、广告、宣传等各个方面。
我国LED显示屏的发展可以说基本上与世界水平同步，至今已经形成了一个具有相当发展潜力的产业。
应该指出的是，我国LED产业不但在应用技术上取得了巨大的成功，而且在创新能力上有出色的表现，例如北京中庆数据设备公司研制的ZQL9701超大规模芯片，就代表了当前LED显示屏控制电路的国际水平。
与国内LED显示屏产业的迅速发展相比，目前关于LED显示屏的图书资料显得太少，不便于设计制造人员及运用维护人员的工作，由此萌发了编写一本LED 显示屏技术用书的想法，适逢电子科技大学出版社之邀，斗胆动笔草就本书。
书中分别就LED显示屏的概况、LED显示器件、图文显示屏、图象显示屏、视频显示屏等有关技术问题进行了叙述，以期使从事各类LED显示屏工作的读者能够从本书中得到一些有用的材料。
由于LED显示屏是多种综合应用的产品，涉及光电子学、半导体器件、数字电子电路、大规模集成电路、单片机及微机等各个方路及方法还要花较大篇幅进行介绍，容易冲淡主题。
反过来采用集成电路和单片机等简单普及的刻与LED显述硬件又有软件。
上述各个领域都自成体系，在本书中无法一一尽述，只能以显示意直接有关的部分，而不追求各相关技术自身的完成性；二、尽量采用简单普及的方案进不方案，可以追求相关技术的先进性。
例如在一些控制电路中，能用常规集成电路实现，而又面，既示避免各个相关技术“从头说起”的麻烦，从而达到精简内容突出重点的目的。
而不行描屏有进行讨论。
书中在处理相关领域技术方面采取了以下两条对策：一、侧重叙述屏为主线，介绍相关技术在LED显示屏中的应用，不采器件的方案。
LED电子显示屏控制原理（一）系统组成本系统由计算机专用设备、显示屏幕、视频输入端口和系统软件等组成。
● 计算机及专用设备：计算机及专用设备直接决定了系统的功能，可根据用户对系统的不同要求选择不同的类型。
●显示屏幕：显示屏的控制电路接收来自计算机的显示信号，驱动LED发光产生画面，并通过增加功放、音箱输出声音。
● 视频输入端口：提供视频输入端口，信号源可以是录像机、影碟机、摄像机等，支持NTSC、PAL、S_Video等多种制式。
● 系统软件：提供LED播放专用软件，powerpoint或ES98视频播放软件。
系统原理图如下：（二）系统功能该系统具备如下功能：●以计算机为处理控制中心，电子屏幕与电脑显示器(VGA)窗口某一区域逐点对应，显示内容实时同步，屏幕映射位置可调，可方便随意地选择显示画面的大小。
●显示点阵采用超高亮度 LED发光管(红、绿双基色)，256级灰度，颜色变化组合65536种，色彩丰富逼真，并支持VGA 24位真彩色显示模式。
● 配备图文信息及三维动画播放软件，可播放高质量的图文信息及三维动画。
播放软件显示信息的方式有覆盖、合拢、开帘、色彩交替、放大缩小等十多种形式。
● 使用专用节目编辑播放软件,可通过键盘,鼠标、扫描仪等不同的输入手段编辑、增加、删除和修改文字、图形、图像等信息。
编排存于控制主机或服务器硬盘,节目播放顺序与时间,实现一体化交替播放,并可相互叠加。
●可以接收显示录像机、影碟机等视频信号。
LED视频显示系统：系统介绍及特点1. 模块化设计：电路设计按功能分成不同的模块，每个模块之间只需要极少的联系，极大地提高了系统的稳定性、可靠性。
调试难度、维护难度大大降低，可靠性高。
所有硬件电路全部选用进口元器件，品质高，可靠性好。
2. 先进的分布式扫描技术：显示部分的扫描采用扫描控制技术，显示部分被分成不同的单元，独立进行扫描。
每个单元之间的信号传递采用信号锁存技术进行同步控制。
显示的稳定性大大增加。
3. 精心设计的通信接口技术：通信距离可达1000米。
可以抗击±15KV的静电放电冲击。
RS-422专用设计接口。
极大地提高了系统通信的可靠性。
4. 软件设计新颖：WINDOWS风格界面，设计专用软件经验丰富。
软件功能强、操作简便。
通用显示屏软件具有良好的用户界面，清晰的菜单窗口，用户可以根据需要，任意编排节目，既能播放录像，也能播放动画文字、插播消息等。
5. 可视性好：产品采用进口LED晶片，构成的显示屏具有高亮度、色彩鲜艳、视角大、寿命长（100,000小时）稳定性高、响应速度快等特点。
6. 易于安装：采用显示单元板或显示单元箱体，根据用户要求和应用场所要求任意组装成所需要的显示屏尺寸，并且便于维护。
LED电子显示屏系统简介及分类近年来LED显示屏市场得到了迅猛的发展，已经广泛应用到银行、邮电、税务、机场、车站、证券市场及其它交易市场、医院、电力、海关、体育场等多种需要进行公告、宣传的场合。
目前LED显示屏作为信息传播的一种重要手段，已经成为城市信息现代化建设的标志。
随着社会经济的不断进步，以及LED显示技术的不断完善，人们对LED显示屏的认识将会越来越深入，其应用领域将会越来越广。
LED是发光二极管Light Emitting Diode 的英文缩写。
LED显示屏是由发光二极管排列组成的一显示器件。
它采用低电压扫描驱动，具有如下优点：1、耗电省、2、使用寿命长、3、成本低、4、亮度高、5、视角大、6、可视距离远、7、规格品种多。
LED显示产品系列 A、单色、彩色条形显示屏、B、计算机控制数码显示屏、C、单色图文显示屏、D、三色（红、绿、黄）图文显示屏、E、点阵和数码混合显示屏（证券屏）、F、双基色（红、绿）多媒体视频同步显示屏、G、三基色（红、绿、蓝）多媒体视频同步显示屏LED显示屏分类方式按显示颜色分为：单红色、单绿色、红绿双基色、红绿蓝三色按使用功能分为：图文显示屏、多媒体视频显示屏、行情显示屏、条形显示屏按使用环境分为：室内显示屏、室外显示屏、半户外显示屏按发光点直径分为：φ3.0、φ3.7、φ4.8、φ5.0、φ8.0、ph8、ph10、ph16、ph20等。
LED显示屏技术特点 A、效果卓越：采用动态扫描技术，画面稳定，无杂点，图像效果清晰，动画效果生动，多样；视频效果流畅；B、内容丰富：可显示文字、图表、图像、动画、视频信息；C、方式灵活：可由用户任意编排显示模式；D、质量保证：采用进口发光材料、高品质IC芯片、无噪声大功率电源；E、信息量大：显示的信息不受限制；F、维修方便：模块化设计，安装，维护方便；使用环境：LED显示屏按使用环境分为室内LED显示屏和室外LED显示屏。
显示颜色：LED显示屏按显示颜色分为单基色LED显示屏（含伪彩色LED显示屏），双基色LED显示屏和全彩色（三基色）LED显示屏。
按灰度级又可分为16、32、64、128、256级灰度LED显示屏等。
显示性能：LED显示屏按显示性能分为文本LED显示屏、图文LED显示屏，计算机视频LED显示屏，电视视频LED显示屏和行情LED显示屏等。
行情LED显示屏一般包括证券、利率、期货等用途的LED显示屏。
基本发光点非行情类LED显示屏中，室内LED显示屏按采用的LED单点直径可分为Φ3mm、Φ3.75mm、Φ5mm、Φ8mm、和Φ10mm等显示屏；室外LED显示屏按采用的象素直径可分为Φ16mm、Φ19mm、Φ22mm和Φ26mm等LED显示屏。
行情类LED显示屏中按采用的数码管尺寸可分2.0cm(0.8inch)、2.5cm(1.0inch)、3.0cm(1.2inch)、4.6cmm(1.8inch)、5.8cm(2.3inch)、7.6cm(3inch)等LED显示屏。
大屏幕显示屏业绩——上海市八万人体育场、上海大众汽车公司、上海国际信托投资公司、上海房产交易所、宝山钢铁公司等.大屏幕拼接显示屏系统一般用户在需要同时观看的信源较少时，适合选择单机大屏幕。
但在较为复杂的监控中，如大型邮电通信系统、道路交通管理、能源分配输送、工业控制、110报警等领域，需全景浏览，统一指挥，就必须选择大屏幕拼接系统。
大屏幕拼接系统不再受单机分辨率和亮度的影响，例如一个2×2四个单机的拼接系统，单机分辨率为1024×768，亮度为500lm，则拼接后的系统分辨率为2048×1536，亮度为2000lm。
拼接系统主要由三部分组成：大屏幕投影墙、投影机阵列、控制系统。
其中控制系统是核心，目前世界上流行的拼接控制系统主要有三种类型：硬件拼接系统、软件拼接系统、软件与硬件相结合的拼接系统。
硬件拼接系统是较早使用的一种拼接方法，可实现的功能有分割、分屏显示、开窗口：即在四屏组成的底图上，用任意一屏显示一个独立的画面。
由于采用硬件拼接，图像处理完全是实时动态显示，安装操作简单；缺点是拼接规模小，只能四屏拼接，扩展很不方便，不适应多屏拼接的需要；所开窗口固定为一个屏幕大小，不可放大、缩小或移动。
软件拼接系统是用软件来分割图像，采用软件方法拼接图像，可十分灵活的对图像进行特技控制，如在任意位置开窗口；任意放大、缩小；利用鼠标即可对所开的窗口任意拖动，在控制台上控制屏幕墙，如同控制自己的显示器一样方便。
软件与硬件相结合的拼接系统,可综合以上两种方法的优点,克服其缺点。
这种系统可以实用显示多个RGB模拟信号及XWindow的动态图形，是为多通道现场即时显示专门设计的。
通过硬件和软件以及控制/舆接口，来实现不同窗口的动态显示。
它透明度高：图像叠加透明显示，共有256级透明度，令动态图像和背景活灵活现。
并联扩展性极好：系统采用并联框结构，最多可控制上千个投影机同时工作。
投影显示墙的比较 CRT LCD DLP 目前国际上流行产品的尺寸（对角线/英寸）41、44、51 72、84、100、120、150 50、60、67 光源 7英寸投影管灯泡，灯泡一般使用寿命（小时）大于10000 1000--6000（UHP） 8000--10000（UHP）物理接缝（gap between screen）＜0.8mm ＜0.8mm ＜0.8mm 光学接缝（gap between image） 1mm 1mm 0.8mm 使用的单元数增加会增加对控制系统的要求，因此会增加造价其他必须增加蠕动功能，否则会产生burning效应无此要求颜色（相对）色还原性最好最差介于两者之间亮度最低（7英寸170ANSI流明）较高（600ANSI流明以上）较高（600ANSI流明以上）会聚要进行会聚调试单元分辨率 640*480/800*600 800*600/1024*768/1280x1024800*600/1024*768/1280x1024 亮度均匀性 >75% >85% >85% 使用场合视频显示最佳计算机图文计算机图文/视频维护可能进行会聚和颜色调整，更换投影管只要更换灯泡时进行颜色和亮度调整只要更换灯泡时进行颜色和亮度调整单屏： (镶墙式、箱体式）组成：单屏大屏幕一般由投影机、背投屏幕、金属结构、光学反射系统及散热系统组成。
