高岭土和膨胀土特性

高岭土与膨胀土特性一、高岭土：质纯的高岭土具有白度高、质软、易分散悬浮于水中、良好的可塑性和高的粘结性、优良的电绝缘性能；具有良好的抗酸溶性、很低的阳离子交换量、较好的耐火性等理化性质。

因此高岭土已成为造纸、陶瓷、橡胶、化工、涂料、医药和国防等几十个行业所必需的矿物原料。

高岭土在造纸工业的应用十分广泛。

主要有两个领域，一个是在造纸(或称抄纸)过程中使用的填料，另一个是在表面涂布过程中使用的颜料。

1. 化学式Al2O3-2SiO2-2H2O2．粒度分布粒度分布是指天然高岭土中的颗粒，在给定的连续的不同粒级(以毫米或微米筛孔的网目表示)范围内所占的比例(以百分含量表示)。

高岭土的粒度分布特征对矿石的可选性及工艺应用具有重要意义，其颗粒大小，对其可塑性、泥浆粘度、离子交换量、成型性能、干燥性能、烧成性能均有很大影响。

高岭土矿都需要进行技术加工处理，是否易于加工到工艺所要求的细度，已成为评价矿石质量的标准之一。

各工业部门对不同用途的高岭土都有具体的粒度和细度要求。

如美国对用作涂料的高岭土要求小于2μm的含量占90—95%，造纸填料小于2μm的占78—80%。

3．可塑性高岭土与水结合形成的泥料，在外力作用下能够变形，外力除去后，仍能保持这种形变的性质即为可塑性。

可塑性是高岭土在陶瓷坯体中成型工艺的基础，也是主要的工艺技术指标。

通常用可塑性指数和可塑性指标来表示可塑性的大小。

可塑性指数是指高岭土泥料的液限含水率减去塑限含水率，以百分数表示，即W塑性指数=100(W液性限度-W塑性限度)。

可塑性指标代表高岭土泥料的成型性能，用可塑仪直接测定泥球受压破碎时的荷重及变形大小可得，以kg·cm表示，往往可塑性指标越高，其成型性能越好。

高岭土的可塑性可分为四级。

可塑性强度可塑性指数可塑性指标强可塑性>153.6中可塑性7—152.5—3.6弱可塑性1—7<2.5非可塑性<14．结合性结合性指高岭土与非塑性原料相结合形成可塑性泥团并具有一定干燥强度的性能。

结合能力的测定，是在高岭土中加入标准石英砂(其质量组成0.25—0.15粒级占70%，0.15—0.09mm粒级占30%)。

以其仍能保持可塑泥团时的最高含砂量及干燥后的抗折强度来判断其高低，掺入的砂越多，则说明这种高岭土结合能力就越强。

通常凡可塑性强的高岭土结合能力也强。

5．粘性和触变性粘性是指流体内部由于内摩擦作用而阻碍其相对流动的一种特征，以粘度来表示其大小(作用于1单位面积的内摩擦力)，单位是Pa·s。

粘度的测定，一般采用旋转粘度计，以在含70%固含量的高岭土泥浆中的转速来衡量。

在生产工艺中，粘度具有重要意义，它不仅是陶瓷工业的重要参数，对造纸工业影响也很大。

据资料表明，国外用高岭土作涂料，在低速涂布时要求粘度约0.5Pa·s，高速涂布时要求小于1.5Pa·s。

触变性指已经稠化成凝胶状不再流动的泥浆受力后变为流体，静止后又逐渐稠化成原状的特性。

以厚化系数表示其大小，采用流出粘度计和毛细管粘度计测定。

粘性和触变性与泥浆中矿物成分，粒度及阳离子类型有关，一般，蒙脱石含量多的，颗粒细的，交换性阳离子以钠为主的，其粘度和厚化系数高。

因此工艺上常用添加可塑性强的粘土、提高细度等方法提高其粘性和触变性，用增加稀释电解质和水分等方法降低之。

6．干燥性能干燥性能指高岭土泥料在干燥过程中的性能。

包括干燥收缩、干燥强度和干燥灵敏度等。

干燥收缩指高岭土泥料在失水干燥后产生的收缩。

高岭土泥料一般在40—60℃至多不超过110℃温度下就发生脱水而干燥，因水分排出，颗粒距离缩短，试样的长度和体积就要发生收缩。

干燥收缩分线收缩和体收缩，以高岭土泥料干燥至恒重后长度及体积变化的百分数表示。

高岭土的干燥线收缩一般在3—10%。

粒度越细，比表面积越大，可塑性越好，干燥收缩越大。

同一类型的高岭土，因掺合水的不同，其收缩也不同，多者，收缩大。

在陶瓷工艺中，干燥收缩过大，坯体容易发生变形或开裂。

干燥强度指泥为干燥至恒重后的抗折强度。

干燥灵敏度指坯体干燥时，可能产生变形和开裂倾向的难易程度。

灵敏度大，在干燥过程中容易变形和开裂。

一般干燥灵敏度高的高岭土(干燥灵敏度系数K＞2)容易形成缺陷；低者(干燥灵敏度系数K＜1)在干燥中比较安全。

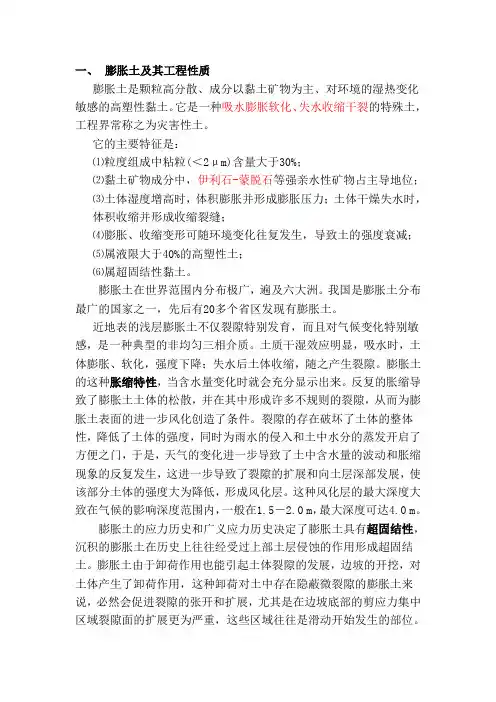

二、膨胀土（1）科技名词定义1、中文名称：膨胀土2、英文名称：swelling soil3、其他名称：胀缩土(expansive soil)4、定义：富含亲水性矿物，具有明显的吸水膨胀和失水收缩的高塑性黏质土。

5、所属学科：水利科技（一级学科）；岩石力学、土力学、岩土工程（二级学科）；土力学（水利）（三级学科）6、释义：膨胀土【expansive soil】指的是具有较大的吸水后显著膨胀、失水后显著收缩特性的高液限粘土。

膨胀土的矿物成分主要是蒙脱石,为一种高塑性粘土，一般承载力较高，具有吸水膨胀、失水收缩和反复胀缩变形、浸水承载力衰减、干缩裂隙发育等特性，性质极不稳定。

常使建筑物产生不均匀的竖向或水平的胀缩变形，造成位移、开裂、倾斜甚至破坏，且往往成群出现，尤以低层平房严重，危害性很大，裂缝特征有外墙垂直裂缝，端部斜向裂缝和窗台下水平裂缝，内、外山墙对称或不对称的倒八字形裂缝等；地坪则出现纵向长条和网格状的裂缝。

一般于建筑物完工后半年到五年出现。

（2）分布范围膨胀土在我国的分布范围很广，如广西、云南、河南、湖北、四川、陕西、河北、安徽、江苏等地均有不同范围的分布。

膨胀土是特殊土的一种，常用的地基处理方法有换土、土性改良、预浸水，以及防止地基土含水量变化等工程措施。

膨胀土粘粒成份主要由强亲水性矿物质组成，并且具有显著胀缩性的粘性土。

该土具有吸水膨胀.失水收缩并往复变形的性质，对路基的破坏作用不可低估，并且构成的破坏是不易修复的。

为了保证道路在较长时间内路基的稳定和路面的平整度，达到安全.舒适行车的目的，必须解决因膨胀土而造成的一系列工程问题。

（3）物理性质及力学性质（膨胀土的物理性质及力学性质分析）膨胀土按粘土矿物分类，可以归纳为两大类：一类以蒙脱石为主，另一类以伊力土和高岭土为主。

蒙脱石粘土在含水量增加时出现膨胀，而伊力土和高岭土则发生有限的膨胀，引起膨胀土发生变化的条件，分析概述如下：1．含水量膨胀土具有很高的膨胀潜势，这与它含水量的大小及变化有关。

如果其含水量保持不变，则不会有体积变化。

在工程施工中，建造在含水量保持不变的粘土上的构造物不会遭受由膨胀而引起的破坏。

当粘土的含水量发生变化，立即就会产生垂直和水平两个方向的体积膨胀。

含水量的轻微变化，仅1%~2%的量值，就足以引起有害的膨胀。

在安康地区，膨胀土对人们的危害较大，建造在膨胀土上的地板，在雨季来临时，土中含水量增加引起的地板翘起开裂屡见不鲜。

一般来讲，很干的粘土表示有危险。

这类粘土能吸收很多的水，其结果是对结构物发生破坏性膨胀。

反之，比较潮湿的粘土，由于大部分膨胀已经完成，进一步膨胀将不会很大。

但应注意的是，潮湿的粘土，在水位下降或其它的条件变化时，可能变干，显示的收缩性也不可低估。

2．干容重粘土的干容重与其天然含水量是息息相关的，干容重是膨胀土的另一重要指标。

γ=18.0KN/m&sup3;的粘土，通常显示很高的膨胀潜势。

在安康地区，人们对这种土的评语是“硬的象石头”。

这表明着粘土将不可避免地出现膨胀问题。

3．力学性质在工程地质中，这种粘土的膨胀现象很普遍，我们通过土工实验，得出粘土的力学指标，以供土质力学上的计算。

通常对膨胀土的力学分析，主要是对其膨胀潜势和膨胀压力的研究后得出的。

Ⅰ.膨胀潜势膨胀潜势：简单的讲，就是在室内按AASHO标准压密实验，把试样在最佳含水量时压密到最大容重后，使有侧限的试样在一定的附加荷载下，浸水后测定的膨胀百分率。

膨胀率可以用来预测结构物的最大潜在的膨胀量。

膨胀量的大小主要取决于环境条件，如润湿程度.润湿的持续时间和水分的转移方式等。

因此，在工程施工中，改造膨胀土周围的环境条件，是解决膨胀土工程问题的一个出发点。

Ⅱ. 膨胀力膨胀力，也就是膨胀压力。

通俗的讲，就是试样膨胀到最大限度以后，再加荷载直到回复到其初始体积为止所需的压力。

对某种给定的粘土来说，其膨胀压力是常数，它仅随干容重而变化。

因此，膨胀力可以方便的用作衡量粘土的膨胀特性的一种尺度。

对于未扰动的粘土来讲，干容重是土的原位特征。

所以在原位干容重时土的膨胀压力可以直接用来论述膨胀特性。

综上所述，膨胀土的变化除了土的膨胀与收缩特性这两个内在的因素外，压力与含水量的变化则是两个非常重要的外在因素。

准确地了解膨胀土的特性及变化的条件，就有可能估计到建造在这个地基上的路基及构造物将会产生怎样的变形，从而采取相应的地基处理措施。

（4）膨胀土路基处理在道路工程设计中，针对膨胀土的物理性质及力学性质，根据地质勘测的详实报告及有关处理膨胀土的经验，设计中采用了综合处理的思想，并进行了针对性的研究，提出如下措施：1、填高不足1米的路堤，必须换填非膨胀土，并按规定压实。

2、使用膨胀土作填料时，为增加其稳定性，采用石灰处治，石灰剂量范围10%∽12%，要求掺灰处理后的膨胀土，其胀缩总率接近零为佳。

3、路堤两边边坡部分及路堤顶面要用非膨胀土作封层，必要时须铺一层土工布，从而形成包心填方。

4、路堑边坡不要一次挖到设计线，沿边坡予留厚度30∽50cm一层，待路堑挖完后，再削去予留部分，并以浆砌花格网护坡封闭。

5、路堤与路堑分界处，即填挖交界处，两者土内的含水量不一定相同，原有的密实度也不禁相同，压实时应使其压实的均匀.紧密，避免发生不均匀沉陷。

因此，填挖交界处2米范围内的挖方地基表面上的土应挖成台阶，翻松，并检查其含水量是否与填土含水量相近，同时采用适宜的压实机具，将其压实到规定的压实度。

6、施工时应避开雨季作业，加强现场排水。

路基开挖后各道工序要紧密衔接，连续施工，时间不宜间隔太久。

路堤.路堑边坡按设计修整后，应立即浆砌护墙.护坡，防止雨水直接侵蚀。

7、膨胀土地区路床的强度及压实标准应严格遵守国家有关规定.规范。
