高层商住楼论文给排水设计论文
高层建筑论文：浅析高层建筑给排水系统
高层建筑论文：浅析高层建筑给排水系统关键信息项：1、高层建筑给排水系统的设计要求：＿___________________________2、给排水系统的材料选择：＿___________________________3、系统施工质量控制要点：＿___________________________4、日常维护与管理措施：＿___________________________5、节能环保技术在系统中的应用：＿___________________________1、引言11 高层建筑的发展现状111 高层建筑数量的增长趋势112 高层建筑在城市建设中的重要性12 给排水系统在高层建筑中的作用121 满足居民生活和工作的用水需求122 确保排水的顺畅和环保2、高层建筑给排水系统的设计要求21 供水系统的设计211 水压的合理设定212 供水方式的选择（如分区供水、变频供水等）22 排水系统的设计221 排水管道的布局和管径计算222 通气系统的设计23 消防给排水系统的设计231 消防用水量的计算232 消防设施的布置3、给排水系统的材料选择31 给水管材的选择311 塑料管材的特点和适用范围312 金属管材的性能和应用场景32 排水管材的选择321 铸铁管和塑料管的比较322 新型环保排水管材的介绍4、系统施工质量控制要点41 施工前的准备工作411 施工图纸的审核412 施工队伍的资质审查42 施工过程中的质量控制421 管道安装的技术要求422 接口处理的质量把控43 施工验收标准431 水压试验和通水试验432 排水管道的闭水试验5、日常维护与管理措施51 定期巡检制度511 检查管道的渗漏和损坏情况512 清理管道内的杂物和污垢52 设备维护与保养521 水泵等设备的定期检修522 阀门的维护和更换53 应急处理预案531 管道爆裂等突发情况的应对措施532 停水时的应急供水方案6、节能环保技术在系统中的应用61 节水器具的推广使用611 感应式水龙头和节水马桶的应用612 中水回用系统的建设62 节能设备的选择621 高效水泵和节能阀门的应用622 太阳能热水器在热水供应中的应用7、结论71 高层建筑给排水系统的重要性总结72 对未来发展趋势的展望以上协议内容仅供参考，您可根据实际需求进行修改和完善。
论住宅小区室内给排水设计论文
论住宅小区室内给排水设计论文•相关推荐论住宅小区室内给排水设计论文自我国进入21世纪以来，不是社会，还是经济都取得了很大的进步，人们的生活水平也普遍的、不断的提高。
在我国住宅商品化进程不断推进的同时，建设规模的开发也快速的发展起来，随之兴起的住宅小区质量问题也成为人们和社会关注的热门问题。
因此，对于提高住宅小区的质量已经是社会刻不容缓的工作，以此来避免住宅小区建筑物在使用过程中不必要的麻烦。
1.住宅小区室内给排水的设计要点1.1厨房、卫生间的给排水设计在住宅小区室内给排水设计工作中的核心项目是厨房和卫生间的给排水设计。
一般情况下，厨房里面的冷热水管道，都要按照已经设计好的用水位置来进行预埋的，而预埋的方式则是埋在墙内或者楼板内的。
预埋成功后，出墙预留口则在配水点处，最后需要用管堵对出墙预留口进行临时性的封堵。
而在其过程中，我们应该注意对于煤气热水器等的进水管道和煤气支管连接煤气表具的预留口，在它们的相对位置处都应该有一个合理的安置措施。
由于在煤气热水器使用过程中，强排风煤气热水器的排气管道会出现温度非常高的情况，假设煤气热水器的排气管过于靠近煤气表具，则会出现不同程度的危险。
为了避免煤气热水器的排气管过于靠近煤气表具的情况出现，我们必须将煤气热水器的安装位置与煤气表具的安装位置间要保持一定的距离。
由于在图纸的审核过程中，会出现很多对这类问题的忽视的情况，如此一来就会造成工程中很多不必要的麻烦，例如，产生大量返工、改动煤气管道为冷热水管等，从而导致浪费很多物力、人力、财力。
因此，在住宅小区室内给排水设计中我们应该时刻注意、协调这些不起眼的小问题，避免给施工过程中带来不必要的麻烦。
1.2地漏的水封设计在住宅小区室内给排水地漏的'水封设计中，传统的钟罩式底楼的水封设计很容易出现挥发的情况，长期以来就会出现下水道异味和排水管口溢出的液体进入到室内的问题，则会引起室内污染的情况，因此，在住宅小区室内给排水设计中我们应该尤为重视地漏的水封设计，为居住人们提供一个更舒适、更健康的生活环境。
高层建筑给排水-消防设计浅谈论文
高层建筑给排水\消防设计浅谈摘要：本文结合实际经验，介绍了高层商住楼给排水、消防设计的具体内容，针对本工程的建筑特点，采用合理的给排水系统，保证给排水、消防系统的可靠性与经济性，并对当今给排水、消防规范某些条例提出自己的看法，仅供同行参考。
关键词：高层商住楼给排水消防1 工程概况本工程为二十八层商住楼，地下室为戊类库房、设备用房及自选商场，一层为商业用房，二~三层为宾馆，四～二十八层为普通住宅。
建筑室内外高差0.150m，建筑高度79.90m。
总建筑面积51154.1m2。
其中地下室建筑面积2248.0m2。
建筑类别：一类。
建筑地点：阿克苏市。
建筑层数：地下一层，地上二十八层。
2 设计内容本工程设计内容为：给水系统、局部热水系统、排水系统、雨水系统、消火栓系统、自动喷淋系统、气体灭火系统、灭火器配置。
3 系统介绍3.1 生活给水系统。
根据市政水压和建筑特点，给水系统分五个区：地下室～五层为低区，由市政管网直供；六～十一层为中一区、十二～十七层为中二区，由地下室生活用中区叠压供水设备供此两中区，在十一层支干管处设减压阀，详水施30-7。
十八层～二十三层为高一区、二十四层～二十八层为高二区，由地下室中生活用高区叠压供水设备供此两高区，在二十三层支干管处设减压阀。
不同的用水分别计量，住宅立管及分户水表设于公共部位，便于抄表管理，3.2 排水系统。
本工程污、废水采用合流制。
室内±0.000以上污废水重力自流排入室外污、废水管，地下室污废水采用潜水排污泵提升至室外污、废水管。
卫生间设专用通气立管，每隔二层设结合通气管与污水立管相连；厨房设伸顶通气管。
本工程污废水进入小区排水管网，收集后经中水处理站集中处理，出水达到生活杂用水标准。
综合考虑节能、节材、节地，中水不用于住宅冲厕用，用于绿化、景观、浇洒道路广场、公厕冲洗等。
3.3 雨水系统。
本工程屋面雨水采用内排水系统，雨水经雨水斗内雨水管排至室外雨水管道。
高层建筑给水排水设计方案3篇-建筑给水论文-建筑论文
高层建筑给水排水设计方案3篇-建筑给水论文-建筑论文——文章均为WORD文档，下载后可直接编辑使用亦可打印——（一）一、关于高层建筑给水系统的设计1.变频泵无水箱给水方式变频泵无水箱的给水方式就是采用变频技术高位水箱技术，该方式主要是利用变频器改变电压和频率，从而达到调制水压与流量的目的。
这种方式是从节能的角度设计的，它的调制功能不仅可以保证供水系统正常运行，还能延长相关设备的使用期限。
并且该设备的占地面积极小，既节省空间又方便安装。
另外，在使用方面也非常的便捷，采用的是全自化的设计。
但是此方式并适用于所有的建筑，其造价比较高，并且对环境的要求很严格，设计者们应该根据工程的实际情况来考虑。
笔者曾经的一个设计项目，位于惠州市仲恺高新区，该项目裙楼为6层商场，上部5栋塔楼，还有两层地下室。
笔者的设计思路是：在裙楼采用3个生活水池，但由于商业用水的功能不同，在综合考虑各方面的因素影响之后，笔者分别采用了3套变频供水设备，以保证其供水系统的正常运行。
2.减压给水方式高层建筑的给水问题主要是通过减压的方式来解决的，所谓减压给水方式就是利用水泵将水引到最高层，再利用分区的方式由上到下进行供水，并通过在其中设置相关的减压阀来进行减压。
一般来说，消防用水采用比例式减压阀，而可调式的减压阀更适用于生活供水系统。
减压给水方式的特点就是投资少、设计简单并且供水比较稳定，但下区水泵的损耗会比较大。
3.高位水箱给水方式高位水箱给水方式是运用水箱和水泵进行并联或串联等方式进行给水。
由离心水泵提供水到水箱，再根据需要从水箱分流到各区，高位水箱主要是起到一个减压、稳压的作用。
其主要特点：首先，用水箱储备水以备不时之需，从而保证正常给水；其次，相关设备的利用率较高，使用寿命较长；最后，该方式投资较小，节省了一部分开支。
但是其缺点也很明显，水箱占地面积比较大，并且容易受污染。
另外，水箱运行时会产生较大的噪音。
总而言之，上述各种方法都有自己的优缺点。
《2024年高层建筑给水排水设计方案分析》范文
《高层建筑给水排水设计方案分析》篇一一、引言随着城市化进程的加速，高层建筑如雨后春笋般拔地而起。
作为现代城市的重要组成部分，高层建筑的给水排水系统设计显得尤为重要。
本文将针对高层建筑给水排水设计方案进行详细分析，以期为相关设计和施工人员提供有益的参考。
二、高层建筑给水系统设计1. 设计原则高层建筑给水系统设计应遵循安全、可靠、经济、环保的原则。
系统应满足建筑物的用水需求，保证水质、水压和水量的稳定。
同时，应考虑节能降耗，提高系统的自动化和智能化水平。
2. 设计方案（1）水源选择：根据建筑物的地理位置、用水量和水质要求，选择合适的水源，如市政自来水、地下水或污水处理回用水等。
（2）给水方式：根据建筑物的结构和用水需求，选择合理的给水方式，如分区给水、减压给水等。
同时，应设置消防给水系统，确保在紧急情况下能迅速供水。
（3）管材选择：选用耐压、耐腐蚀、环保的管材，如不锈钢、塑料管等。
同时，应合理设置管道布局，确保水流畅通无阻。
（4）增压设备：根据建筑物的用水需求和市政供水压力，设置合适的增压设备，如水泵、水箱等。
三、高层建筑排水系统设计1. 设计原则排水系统设计应遵循顺畅、安全、卫生的原则。
系统应能迅速、有效地排除污水和废水，防止污水倒灌和泄漏。
同时，应考虑节能减排和环保要求。
2. 设计方案（1）排水方式：根据建筑物的结构和排水需求，选择合适的排水方式，如重力流排水、压力流排水等。
同时，应设置污水收集和处理系统，确保排放达标。
（2）管道布局：合理设置管道布局，确保排水畅通无阻。
应采用坡度设计，避免积水现象。
同时，应设置检查口和清扫口，方便维护和检修。
（3）防堵措施：采取有效的防堵措施，如设置格栅、沉砂池等，防止大颗粒杂物和垃圾进入管道造成堵塞。
同时，应定期清理管道和维护设备。
四、综合分析高层建筑给水排水系统设计是一个复杂的系统工程，需要综合考虑建筑物的结构、用水需求、水质要求、市政供水条件等多方面因素。

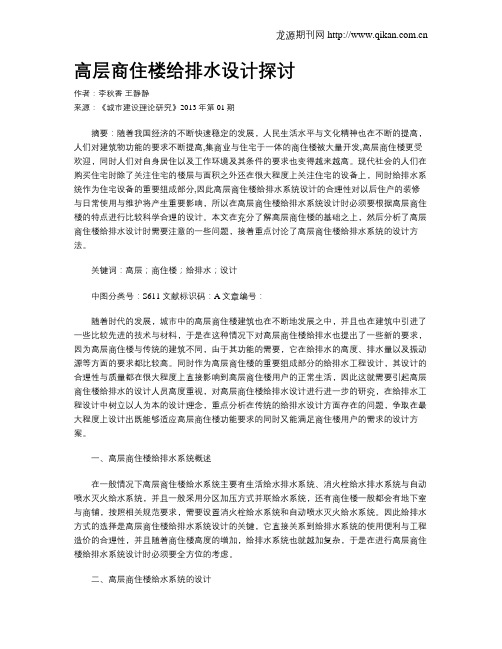

高层商住楼给排水设计探讨
高层商住楼给排水设计探讨作者：李秋香王静静来源：《城市建设理论研究》2013年第01期摘要：随着我国经济的不断快速稳定的发展，人民生活水平与文化精神也在不断的提高，人们对建筑物功能的要求不断提高,集商业与住宅于一体的商住楼被大量开发,高层商住楼更受欢迎，同时人们对自身居住以及工作环境及其条件的要求也变得越来越高。
现代社会的人们在购买住宅时除了关注住宅的楼层与面积之外还在很大程度上关注住宅的设备上，同时给排水系统作为住宅设备的重要组成部分,因此高层商住楼给排水系统设计的合理性对以后住户的装修与日常使用与维护将产生重要影响，所以在高层商住楼给排水系统设计时必须要根据高层商住楼的特点进行比较科学合理的设计。
本文在充分了解高层商住楼的基础之上，然后分析了高层商住楼给排水设计时需要注意的一些问题，接着重点讨论了高层商住楼给排水系统的设计方法。
关键词：高层；商住楼；给排水；设计中图分类号：S611 文献标识码：A文章编号：随着时代的发展，城市中的高层商住楼建筑也在不断地发展之中，并且也在建筑中引进了一些比较先进的技术与材料，于是在这种情况下对高层商住楼给排水也提出了一些新的要求，因为高层商住楼与传统的建筑不同，由于其功能的需要，它在给排水的高度、排水量以及振动源等方面的要求都比较高。
同时作为高层商住楼的重要组成部分的给排水工程设计，其设计的合理性与质量都在很大程度上直接影响到高层商住楼用户的正常生活，因此这就需要引起高层商住楼给排水的设计人员高度重视，对高层商住楼给排水设计进行进一步的研究，在给排水工程设计中树立以人为本的设计理念，重点分析在传统的给排水设计方面存在的问题，争取在最大程度上设计出既能够适应高层商住楼功能要求的同时又能满足商住楼用户的需求的设计方案。
一、高层商住楼给排水系统概述在一般情况下高层商住楼给水系统主要有生活给水排水系统、消火栓给水排水系统与自动喷水灭火给水系统，并且一般采用分区加压方式并联给水系统，还有商住楼一般都会有地下室与商铺，按照相关规范要求，需要设置消火栓给水系统和自动喷水灭火给水系统。
高层住宅给排水设计论文
高层住宅给排水设计论文一、引言随着城市化进程的加速，高层住宅在城市中如雨后春笋般涌现。
给排水系统作为高层住宅的重要组成部分，其设计的合理性直接关系到居民的生活质量、水资源的合理利用以及建筑物的安全。
因此，对高层住宅给排水设计进行深入研究具有重要的现实意义。
二、高层住宅给排水系统的特点（一）静水压力大由于高层住宅建筑高度较高，给水管网中的静水压力较大。
如果采用统一供水方式，不仅会造成管材、配件及设备的损坏，还会增加能耗和水资源的浪费。
因此，通常需要采用分区供水的方式来降低静水压力。
（二）排水量较大高层住宅居住人口众多，生活排水量较大。
为了保证排水系统的畅通，需要合理设计排水管道的管径、坡度和通气系统，以防止排水管道堵塞和污水倒流。
（三）消防要求高高层住宅一旦发生火灾，火势蔓延迅速，人员疏散困难。
因此，消防给排水系统的设计至关重要。
需要设置足够的消防水源、消防水池、消防水箱和消防管网，以满足火灾时的灭火需求。
三、高层住宅给水系统设计（一）供水方式选择1、分区并联供水将高层住宅按照一定的高度划分为若干个供水区，每个供水区设置独立的供水设备和管网。
这种供水方式的优点是各区供水互不影响，运行管理方便，缺点是设备投资较大。
2、分区串联供水下一区的高位水箱作为上一区的水源，各区依次串联供水。
这种供水方式的优点是设备投资较少，缺点是运行管理较复杂，水箱容易造成二次污染。
3、减压供水在建筑物底层设置减压阀，将市政给水管网的水压降低后供给高层住宅。
这种供水方式的优点是设备简单，缺点是能源浪费较大。
（二）给水管材选择1、不锈钢管具有良好的耐腐蚀性、强度高、寿命长，但价格较高。
2、铜管具有良好的抗菌性、导热性和延展性，但价格昂贵。
3、塑料管如 PPR 管、PE 管等，具有重量轻、耐腐蚀、安装方便、价格低廉等优点，但强度较低，耐温性较差。
（三）水表设置为了便于计量和管理，高层住宅的水表通常设置在户外公共部位，如楼梯间、管道井等。
建筑给水论文：高层建筑给水排水的优化方案设计
高层建筑给水排水的优化方案设计随着我国改革开放的不断发展，综合国力不断增强，社会的城市化与工业化的进程也逐渐朝着纵深的方向发展。
一座座高层建筑拔地而起，节约建筑用地的同时，也带来供水排水困难的问题。
由于给水排水方案的优化设计，对建筑的发展具有积极的推动作用。
因此，高层建筑的设计人员应注重解决高层建筑的供水排水问题。
1高层建筑给水排水工程的特点1.1消防安全要求严格高层建筑往往具备综合性强、功能众多等特点，正因上述特点，导致了其内部出现火灾等安全事故的风险也较大。
也因为如此，高层建筑对消防系统的安全防护要求要比普通建筑、低层建筑的消防系统防护要求要高出很多。
这是高层建筑给水排水系统的重要特征[1]。
1.2静水压力较大高层建筑的给水排水系统的静水压力较大，这是其系统中的又一重要特征，若静水压力过大，将为用户对生活用水的使用带来一定的困扰，同时水压过大，还会造成巨大的噪音，影响到用户的正常生活，另外对给水排水系统的损害也十分巨大，形成不利的消极影响。
1.3排水量较大高层建筑的标准较为特殊，由于高层建筑具有楼层较高、住户较多等特点。
因此，它也存在给水量与排水量较大的特点。
日常生活中，排水管道发生堵塞，给水系统出现断水现象时有发生，给用户带来十分不利的消极影响。
1.4管道较长高层建筑的楼层高、排水量大，因此具有管道长的特点，为提高高层建筑给水排水的效果，设计人员应严格保证管道内的压力处于稳定的状态，因此要加强对通气管的设计。
1.5容易产生噪音与振动高层建筑在建设过程中，往往要使用到大量的动力设施，进行排水管道的设计与修缮，这就导致了建设过程中往往会出现较大的噪音与振动。
因此设计时，应采取一定举措，以便降低噪音与振动，减轻不良因素对用户的影响。
2高层建筑给水排水系统在设计方面应该注意的问题2.1地下贮水池的设计因高层建筑自身的发展特点，决定了其对消防用水的需求要远远超出普通建筑的消防用水需求。
因此给水排水结构设计应将消防贮水池作为重要因素，确保地下贮水池中的水具有一定流动性，此举有利于为蓄水池中的水增添一定的“活力”，避免池中水成为“死水”，还应科学合理地设计出导流墙结构，此举有助于延长池内供水的流动时间[2]。
高层建筑给排水设计论文
高层建筑给排水设计论文【摘要】本工程造型比较复杂，给排水设计不仅要满足规范要求，还应达到经济合理、美观实用的目的。
给水系统设计要综合考虑供水的安全可靠和经济节能；排水系统则要兼顾卫生安全问题；消防系统设计保证满足规范要求以外消防管线布置、消火栓设置，喷头布置也要兼顾美观需求。
1、工程概况项目地处广州市高新技术开发区；由办公楼、行政办公楼、商业餐饮及其配套设施组成。
总建筑面积约60，767平方米，，设一层地下室，功能为机动车及非机动车停车库，部分设人防。
塔楼一主要功能为大型企业机构总部办公楼，标准层层高为4.2米，地上建筑层数为21层，建筑高度94.90米；塔楼二为企业机构行政式办公楼，标准层层高3.8米，地上建筑层数为17层，建筑高度76.20米；裙楼部分地上建筑层数2层，建筑层高5米～7.5米，建筑高度15.20米。
裙楼功能主要为项目配套的商业服务功能，主要包括沿街商铺、餐饮、培训中心等功能。
2、生活给水系统地下一层至地上三层采用市政自来水直接供给，充分采用外网水压，节省能耗。
地上四层及以上部分均采用水泵加压供水。
本工程在地下室一层设置生活水泵房，每个塔楼设60m³不锈钢生活水箱贮水，两个塔楼的水箱互为备用，保证供水的可靠性。
每个塔楼的低区、高区分别设置一套变频泵组。
供水系统管路采用下行上给式布置，主干管设于地下一层。
本项目分为三个独立给水系统：1）裙楼给水系统地下室至裙房种植屋面由市政水压直接供水；2）塔楼一给水系统分为：（a）低区：四层至十一层由设于地下一层塔一生活水箱经塔一低区变频泵组加压后供水；（b）高区：十二层至天面由设于地下一层塔一生活水箱经塔一高区变频泵组加压后供水；3）塔楼二给水系统分为：（a）低区：四层至十一层由设于地下一层塔二生活水箱经塔二低区变频泵组加压后供水；（b）高区：十二层至十七层由设于地下一层塔二生活水箱经塔二高区变频泵组加压后供水；3、排水系统室内外均采用分流制。
高层住宅给排水施工设计论文
浅析高层住宅的给排水施工设计【摘要】高层建筑给水排水设备的使用人数多，瞬时的给水量和排水流量靠的水源，以及经济合理的给水排水系统形式，并妥善处理排水管道的通气问题，以保证供水安全可靠、排水通畅和维护管理方便。
【关键词】高层住宅;给排水;建筑施工 1.高层建筑给水排水工程的主要特点1.1高层建筑层数多、高度大给水系统及热水系统中的静水压力很大，为保证管道及配件免受破坏，必须对给水系统和热水系统进行合理的竖向分区，加设减压设备以及中间和屋顶水箱，使系统运行完好。
1.2建筑系统复杂高层建筑的功能复杂，失火可能性大，失火后蔓延迅速，人员疏散及扑救困难。
为此，必须设置安全可靠的室内消防给水系统，满足各类消防的要求，而且消防给水的设计应“立足自救”，方可保证及时扑灭火灾，防止重大事故发生。
1.3高层建筑给排水施工要求高高层建筑对防噪声、防震等要求较高，但室内管道及设备种类繁多、管线长、噪声源和震源多，必须考虑管道的防震、防沉降、防噪声、防水锤、防管道伸缩变位、防压力过高等措施。
以保证管道不漏水，不损坏建筑结构及装饰，不影响周围环境，使系统安全运行。
2.高层住宅给排水施工设计策略2.1水表设置及给水支管敷设分户水表集中设于屋顶（水箱供水）或底层空间内（变频供水）。
这种方式常用于多层单元式住宅中。
一般一个单元梯位水表设一个水表井（箱），分户水管沿室内管井或建筑外墙引入户内。
其优点为；抄表方便，抄表人员劳动强度低，可以杜绝用户的偷水行为。
缺点是：管材耗量大，管道水头损失大，需占用较大空间的管道井，如设于外墙则易影响建筑外观，分户支管不易检修。
具体在工程实际设计中采用何种方式，应由根据住宅的性质、档次及当地行业管理部门的要求确定。
2.2高层建筑给水方式选择2.2.1高位水箱给水方式高位水箱供水方式是目前应用非常广泛的一种供水方式,这种供水方式的由水泵和水箱构成。
水泵将水泵送到高位水箱储存起来,对本区的供水的稳定有重要的意义,此外高位水箱还可以起到稳压的作用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高层商住楼论文给排水设计论文
摘要：住宅由污水管道排至商业的位置单独设置一定区域的降板，降板厚度600mm，将立管拐弯的部分敷设在该降板区域，再回填60cm厚回填层。
住宅的排水管道，汇总后穿入商业设置好的集中管道井内排出室外。
这样既不占用商业的使用空间，又满足商业的卫生安全要求。
前言
随着我国经济的迅猛发展，人们的物质生活水平也在不断提高，对建筑的要求也越来越高，在购买房屋时不仅会考虑房屋的面积、楼层和户型，还会考虑建筑的相关辅助设计，特别是高层商住楼的给排水系统设计，因为高层楼给排水设计合理与否直接影响着建筑的整体质量。
1给水设计
1.1用水计量
超高层商住楼由于自身的建筑特性，包含商业和住宅2种类型的功能形态，建成后均由2个物业公司就商业和住宅分别进行管理。
若设计将商住楼内商业和住宅部分合用系统，后期物业管理中商业与住宅的给水难于分清。
为杜绝此类问题，将商业和住宅的生活给水管道单独设计，泵房分为供商业和住宅单独的管道系统，并分设住宅用水表及商业用水表，做到不同用途的水分别计量，按不同标准收费。
1.2系统选择
在超高层给水设计中，系统方式的选择是关键问题。
若市政给水
入户水压能满足底部n层的水压要求，则底部n层均由市政管网直接供水，n层至顶层用水则需二次加压供给。
超高层二次加压供水的系统方式有4种。
（1）水泵加压串联供水方式。
100m以下：低位水箱-变频供水水泵-100m 以下用户；100m以上：低位水箱-变频转输水泵-变频串联水泵-100m以上用户。
系统原理图见图1。
图1 生活给水系统原理
优点：中间设备层不设置转输水箱，节省空间，适用于设备层无法设置转输水箱的建筑。
缺点：安全性低，如高区由2组泵串联供水，其中1组停用则高区停水，一般不采用。
（2）转输水箱和分区变频水泵供水方式。
a.100m以下：低位水箱-变频供水水泵-100m以下用户；b.100m以上：低位水箱-工频提升水泵-转输水箱-变频供水水泵-100m以上用户。
系统原理图见图2。
图2 生活给水系统原理
优点：此方式供水可靠，分区转输，解决设备及管道承压大的问题；供水设备集中放置，便于管理；变频供水绿色节能；适用于垂直高度为多种业态，且业态与设备层分隔不一致的建筑。
缺点：该方式需设低位和转输水箱，易产生二次污染，占用空间多；高区泵设在夹层，使用频率高，会对上下楼层产生影响。
（3）水箱重力供水方式。
a.100m以下：低位水箱-工频水泵-转输水箱-重力供给100m以下用户。
b.100m以上：低位水箱-工频水泵-转输水箱-工频水泵-屋顶水箱-重力供给100m以上用户；两区通过
减压阀分区供水。
系统原理图见图3。
图3 生活给水系统原理
优点：此方式有水箱，供水可靠性好；分区转输，解决设备及管道承压大的问题。
缺点：需3组水箱，易产生二次污染；转输水泵设在夹层，会对上下楼层产生影响；且100m以上的建筑是将水提升至屋顶水箱，再通过减压阀减压供水，相对变频供水耗能；屋顶水箱负荷重，增加对结构和建筑功能布局的影响。
（4）变频泵和水箱联合供水方式。
a.60m以下：低位水箱-变频水泵-供给60m以下的用户；b.60～90m：中间转输和供水水箱-重力供给60～90m用户；c.90m以上：低位水箱-工频水泵-转输水箱-工频水泵-屋顶水箱-重力供给90m以上用户。
系统原理图见图4。
图4 生活给水系统原理
此种方式设置转输水箱，低区由变频泵供水，高区水箱重力供水，有其两者的优点，适用于垂直高度为多种业态，高区对供水稳定要求高，且业态分隔与设备层分隔一致的建筑。
设备层设置工频补水水泵，水泵数量少，使用频率低，对上下楼层影响较小。
1.3超高层商住楼推荐联合供水
从技术层面来讲，商住楼一般位于市中心，定位较高，客户对供水的稳定性要求较高，而低区商业用水量较小，且用水变化较大，采用联合供水都能满足用户各自对水量水压的需求。
此方式设转输兼供水水箱，低区3～13层、中区14～23层由地下室变频泵组供水，高一区24～30层由中间水箱重力供水，31～54层由屋顶水箱重力供水。
该系统设转输水箱，底层的提升水泵扬程较低，管材承压较小，运行安全，上部住宅有水箱蓄水，供水稳定，安全性高，中间转输水泵为工频泵，只补充屋顶水箱蓄水，避免夜间频繁启动的状况，对上下层住户基本无影响。
从经济角度来讲，联合供水低区只设置2组变频泵组，一组转输水泵，设备夹层设置转输水箱，屋顶设屋顶水箱重力供水。
与变频泵供水相比较，增加一个屋顶水箱、转输水泵，减少设备夹层的变频泵组。
与水箱重力供水比较，增加2套低区变频泵组，减少转输水箱的体积，经技术经济比较，泵组和水箱的总造价约偏高15%。
综上所述，造价上稍微高出一部分，但高区用水安全有保障，低区用水节能，管道承压小，整体系统无高压运行，适用商住楼。
2排水设计
2.1住宅部分排水管道与商业部分的衔接与转换
超高层商住楼住宅部分的排水立管排布分散，且均需穿过下层商业部分。
目前多数商住楼设计直接将住宅部分的排水管设置于商业吊顶再转换至商业设置好的水管井后排出。
商住楼的住宅底层楼板的结构梁比住宅标准层结构梁宽且高，住宅标准层的排水立管落至该层时，与结构梁发生冲突，对商业空间会造成影响。
而且一旦管道破损漏水，对商业卫生安全会造成很大影响。
最佳的办法是在住宅区域设置结构局部降板。
住宅由污水管道排至商业的位置单独设置一定区域的降板，降板厚度600mm，将立管拐弯的部分敷设在该降板区域，再回填60cm厚回填层。
住宅的排水管
道，汇总后穿入商业设置好的集中管道井内排出室外。
这样既不占用商业的使用空间，又满足商业的卫生安全要求。
