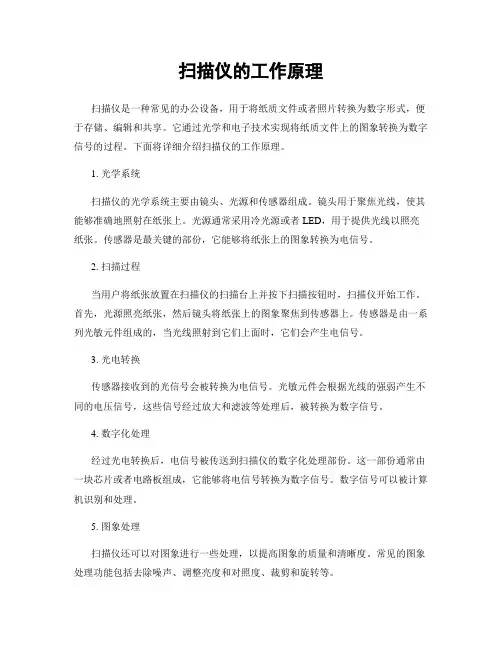

扫描仪的工作原理扫描仪是一种常见的办公设备，用于将纸质文件或者照片转换为数字形式，便于存储、编辑和共享。
它通过光学和电子技术实现将纸质文件上的图象转换为数字信号的过程。
下面将详细介绍扫描仪的工作原理。
1. 光学系统扫描仪的光学系统主要由镜头、光源和传感器组成。
镜头用于聚焦光线，使其能够准确地照射在纸张上。
光源通常采用冷光源或者LED，用于提供光线以照亮纸张。
传感器是最关键的部份，它能够将纸张上的图象转换为电信号。
2. 扫描过程当用户将纸张放置在扫描仪的扫描台上并按下扫描按钮时，扫描仪开始工作。
首先，光源照亮纸张，然后镜头将纸张上的图象聚焦到传感器上。
传感器是由一系列光敏元件组成的，当光线照射到它们上面时，它们会产生电信号。
3. 光电转换传感器接收到的光信号会被转换为电信号。
光敏元件会根据光线的强弱产生不同的电压信号，这些信号经过放大和滤波等处理后，被转换为数字信号。
4. 数字化处理经过光电转换后，电信号被传送到扫描仪的数字化处理部份。
这一部份通常由一块芯片或者电路板组成，它能够将电信号转换为数字信号。
数字信号可以被计算机识别和处理。
5. 图象处理扫描仪还可以对图象进行一些处理，以提高图象的质量和清晰度。
常见的图象处理功能包括去除噪声、调整亮度和对照度、裁剪和旋转等。
6. 数据传输当图象被转换为数字信号后，扫描仪将这些数据传输到计算机或者其他设备上。
传输方式可以是通过USB接口、无线网络或者其他数据传输方式。
总结：扫描仪的工作原理是通过光学系统将纸质文件上的图象转换为电信号，再经过光电转换和数字化处理，最终将图象数据传输到计算机或者其他设备上。
扫描仪的工作原理的核心是光学和电子技术的应用，它能够快速、准确地将纸质文件转换为数字形式，方便我们进行存储、编辑和共享。
扫描仪有关知识
扫描仪相关知识1扫描仪扫描仪(scanner):是一种计算机外部仪器设备，通过捕获图像并将之转换成计算机可以显示、编辑、存储和输出的数字化输入设备。
对照片、文本页面、图纸、美术图画、照相底片、菲林软片，甚至纺织品、标牌面板、印制板样品等三维对象都可作为扫描对象，提取和将原始的线条、图形、文字、照片、平面实物转换成可以编辑及加入文件中的装置。
2用途和实际意义扫描仪中属于计算机辅助设计（CAD）中的输入系统，通过计算机软件和计算机，输出设备（激光打印机、激光绘图机）接口，组成网印前计算机处理系统，而适用于办公自动化（OA），广泛应用在标牌面板、印制板、印刷行业等。
其用途和实际意义在于：2.1可在文档中组织美术品和图片2.2将印刷好的文本扫描输入到文字处理软件中，免去重新打字之麻烦2.3对印制版、面板标牌样品（该板即使无磁盘文件，又无菲林软片）扫描录入到计算机中，可对该板进行布线图的设计和复制，解决了抄板问题，提高抄板效率。
2.4可实现印制板草图的自动录入、编辑、实现汉字面板和复杂图标的自动录入。
2.5在多媒体产品中添加图像。
2.6在文献中集成视觉信息使之更有效地交换和通讯。
3仪器分类扫描仪可分为三大类型：滚筒式扫描仪和平面扫描仪，近几年才有的笔式扫描仪、便携式扫描仪、馈纸式扫描仪、胶片扫描仪、底片扫描仪、名片扫描仪3.1笔式扫描仪笔式扫描仪出现于2000年左右，才开始的扫描宽度大约只有四号汉字相同，使用时，贴在纸上一行一行的扫描，主要用于文字识别，其主要的代表有汉王、晨拓系列的翻译笔与摘录笔都是这么一个设计；而另外一个代表是2002年引入中国，由3R推出的普兰诺（planon），其可进行文字与A4的图片扫描,其长227mm宽20mm高20mm最大扫描幅度可达到A4，其可应用于移动办公与现场执法；扫描分辨率最高可达到400DPI；而到了2009年10月，3R推出的第三代扫描笔，艾尼提（anyty）微型扫描笔HSA600与HSA610，其不仅可扫描A4幅度大小的纸张，而且扫描分辨率可高达600dpi，并以其TF卡即插即用的移动功能可随处可扫可读数据，扫描输出彩色或黑白的JPG图片格式。
扫描仪工作原理是什么
扫描仪工作原理是什么
扫描仪工作原理是通过利用光学原理和图像传感器将实体纸质文档或图片转换成电子图像的设备。
其工作步骤如下：
1. 光源：扫描仪通常采用冷阴极灯或LED作为光源。
光源会
发散光线，照亮待扫描的文档或图片。
2. 镜头系统：光线经由镜头系统进行聚焦，确保在扫描过程中能够获取清晰的图像。
3. 光电传感器：光线照射到图像传感器上，通常使用CCD
（电荷耦合器件）或CMOS（互补金属氧化物半导体）传感器。
光电传感器会将光线转换成电信号，用于捕捉扫描图像的不同颜色和亮度。
CCD传感器较为常用，但CMOS传感器在
最近的发展中也被广泛采用。
4. 色彩分离和数字化：光电传感器会将扫描到的图像分离成红、绿、蓝三个基本颜色的信号，并将其转换为数字信号。
这一过程通过光学滤光片和模数转换器来实现。
5. 数据处理和存储：数值化的图像数据会由扫描仪的控制电路进行处理，包括去除噪声、对比度调整等操作，最终生成完整的图像。
这些数据可以通过扫描仪连接的计算机或存储设备进行保存和编辑。
6. 显示和输出：扫描后的图像可以在计算机屏幕上显示，也可以通过打印机或其他输出设备进行输出。
输出的形式可以是纸
质打印件、电子文档或是图像文件。
总之，扫描仪工作原理是通过光学传感器将纸质文档或图片转换成数字化的图像，并进行后续的处理、存储和输出。
这种技术的应用使得纸质文档可以方便地进行电子化处理和传输。
扫描仪工作原理
扫描仪工作原理
扫描仪是一种常见的办公设备，主要用于将纸质文件或照片转换为数字形式。
它采用光学传感器技术，通过扫描物理图像并将其转换为数字信号。
扫描仪的工作原理可以分为以下几个步骤：
1. 光源：扫描仪通常使用冷阴极灯或LED作为光源。
光源照
亮待扫描的图像。
2. 光学镜头：光学镜头对图像进行聚焦，确保图像清晰度和细节。
3. CCD传感器：扫描仪使用CCD（电荷耦合器件）或CIS
（接触式传感器）作为光学传感器。
CCD传感器用于将光信
号转换为电荷，并进一步转换为数字信号。
CIS传感器则直接
将光信号转化为数字信号。
4. 传感器移动：扫描仪的传感器部件通常会沿着扫描区域的长度移动。
这样可以确保整个图像都能被扫描到。
5. 扫描：扫描仪将传感器沿扫描区域移动，并通过测量光的反射或透射来捕捉图像的每个像素点。
传感器将捕捉到的光信息转化为电信号，然后通过模数转换器将其转换为数字信号。
6. 数字处理：扫描仪将数字信号传输到计算机或其他设备进行进一步处理。
这些数字信号可以被转化为图像文件，如JPEG、
PNG等，或者用于OCR（光学字符识别）来提取文本信息。
7. 输出和保存：最后，扫描仪将经处理的数字图像发送给计算机，用户可以选择保存为文件或者进行打印、编辑等操作。
总的来说，扫描仪利用光学传感器和数字信号处理技术，将纸质图像转换为数字形式，从而实现了便捷的图像处理和存储。
它在办公、文档管理等领域发挥着重要作用。
Scanner工作原理及其测试要点
OCR
OCR是字符识别软件的简称，它是英文 Optical character recognition的缩写，原意是 光学字符识别。它的功能是通过扫描仪等光学输入 设备读取印刷品上的文字图像信息，利用模式识别 的算法，分析文字的形态特征从而判别不同的字符
OCR一般只适合于识别印刷体字符。使用扫描仪 加OCR可以部分地代替键盘输入的功能，是省力 快捷的文字输入方法。
最大分辨率
最大分辨率又叫做内插分辨率，它是在 相邻像素之间求出颜色或者灰度的平均值从 而增加像素数的办法。 内插算法增加了像素数，但不能增添真 正的图像细节，因此，我们应更重视光学分 辨率。
色彩分辨率（色深）
色彩分辨率又叫色彩深度、色彩模式、色彩位或色 阶，总之都是表示扫描仪分辨彩色或灰度细腻程度的指标 ，它的单位是bit(位)。
选择扫描分辨率
扫描分辨率=放大系数×打印分辨率/N (N为 打印机喷头色数)。 扫描分辨率越高得到的图像越清晰，但是考虑 到如果超过输出设备的分辨率，再清晰的图像也不 可能打印出来，仅仅是多占用了磁盘空间，没有实 际的价值。因此选择适当的扫描分辨率就很有必要 。
如果扫描仪说明书上标明的灰度等级是10bit，则说明 这个扫描仪能够将图像分成1024个灰度等级，如果标明色 彩深度为30bit，则说明红、绿、蓝各个通道都有1024个等 级。显然，该等级数越高，表现的彩色越丰富。
扫描仪的性能
扫描仪的主要性能指标有x、y方向的分辨率、 色彩分辨率(色彩位数)、扫描幅面和接口方式等。 各类扫描仪都标明了它的光学分辨率和最大分 辨率。
什么是CCD
CCD是Charge Couple Device的缩写，称为电荷耦合器 件，它是利用微电子技术制成的表面光电器件，可以实现 光电转换功能。 CCD在摄像机、数码相机和扫描仪中应用广泛，只不过摄 像机中使用的是点阵CCD，即包括x、y两个方向用于摄取 平面图像，而扫描仪中使用的是线性CCD，它只有x一个方 向，y方向扫描由扫描仪的机械装置来完成。 CCD芯片上有许多光敏单元，它们可以将不同的光线转换 成不同的电荷，从而形成对应原稿光图像的电荷图像。如 果我们想增加图像的分辨率，就必须增加CCD上的光敏单 元数量。实际上，CCD的性能决定了扫描仪的x方向的光学 分辨率。
sonarscanner 扫描原理
SonarScanner扫描原理SonarScanner是一个用于代码质量管理的工具，它可以扫描代码中的各种问题，并提供解决方案。
SonarScanner可以扫描多种编程语言，包括Java、C#、JavaScript、Python等等。
本文将介绍SonarScanner的扫描原理。
一、SonarScanner的工作原理SonarScanner的工作原理可以简单概括为以下几个步骤：1. 代码获取：SonarScanner会从源代码管理系统（如Git、SVN等）中获取代码。
2. 代码编译：SonarScanner会对代码进行编译，生成编译后的代码。
3. 代码扫描：SonarScanner会对编译后的代码进行扫描，检查其中的问题（如代码重复、代码规范、安全漏洞等）。
4. 报告生成：SonarScanner会根据扫描结果生成一个报告，报告中包含了代码中存在的问题及其解决方案。
5. 报告展示：SonarScanner会将报告展示在SonarQube平台上，供开发人员查看。
二、SonarScanner的扫描类型SonarScanner可以进行多种类型的扫描，包括：1. 代码重复扫描：SonarScanner可以检查代码中的重复部分，并提供合并重复代码的解决方案。
2.代码规范扫描：SonarScanner可以检查代码是否符合编码规范，并提供相应的修复建议。
3. 安全漏洞扫描：SonarScanner可以检查代码中的安全漏洞，并提供相应的修复建议。
4. 性能问题扫描：SonarScanner可以检查代码中的性能问题，并提供相应的优化建议。
5.测试覆盖率扫描：SonarScanner可以检查代码中的测试覆盖率，并提供相应的测试用例。
三、SonarScanner的优点使用SonarScanner进行代码扫描有以下几个优点：1. 自动化：SonarScanner可以自动化进行代码扫描，不需要人工干预。
2. 统一标准：SonarScanner可以对代码进行统一标准的检查，保证代码质量的一致性。
scan测试的基本原理和过程
scan测试的基本原理和过程
scan测试是一种常用的集成电路测试方法，其基本原理和过程如下：
1. 测试触发器：在scan测试中，测试触发器是关键。
测试触发器由一些寄存器组成，这些寄存器在测试模式下会连成移位寄存器，每个寄存器可以通过串行方式设置状态，其状态信息也可串行移出后观察。
通过置SE=1，测试路径上的触发器就构成移位寄存器方式。
每个触发器可以通过串行方式设置状态，其状态信息也可串行移出后观察。
测试图形通过串行输入SI施加，测试输出在串行输出SO观察。
施加的测试图形一般包含M个0，接着再有M个1，这里M是扫描路径中触发器的个数。
为了防止测试图形的冒险，例如RAM测试中会遇到的问题，还要用到其他的测试图形，例如交替的1和0。
2. 组合电路的测试：对于电路的每一部分都应生成测试图形，测试施加时测试图形应该排成一定的顺序。
对于固定型故障，此顺序不一定要有规律，但对于与序列顺序有关的故障模型，测试图形施加顺序需加以一定考虑。
总的来说，scan测试的基本原理和过程包括测试触发器和组合电路的测试两个阶段。
测试触发器阶段通过设置SE=1让触发器组成移位寄存器方式进行状态设置和信息观察。
而组合电路的测试阶段则是为电路的每一部分生成测试图形，并按照一定的顺序进行施加。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
什么是CCD
CCD是Charge Couple Device的缩写，称为电荷耦合器 件，它是利用微电子技术制成的表面光电器件，可以实现 光电转换功能。 CCD在摄像机、数码相机和扫描仪中应用广泛，只不过摄 像机中使用的是点阵CCD，即包括x、y两个方向用于摄取 平面图像，而扫描仪中使用的是线性CCD，它只有x一个方 向，y方向扫描由扫描仪的机械装置来完成。 CCD芯片上有许多光敏单元，它们可以将不同的光线转换 成不同的电荷，从而形成对应原稿光图像的电荷图像。如 果我们想增加图像的分辨率，就必须增加CCD上的光敏单 元数量。实际上，CCD的性能决定了扫描仪的x方向的光学 分辨率。
光学图像
模拟电信号
数字电信号
光电转换器 (CCD)
AD转换器
在扫描仪获取图像的过程中，有两个元件起到 关键作用。一个是CCD，它将光信号转换成为电 信号;另一个是A/D变换器，它将模拟电信号变为 数字电信号。这两个元件的性能直接影响扫描仪的 整体性能指标，同时也关系到我们选购和使用扫描 仪时如何正确理解和处理某些参数及设置。
OCR
分辨率要求:
10磅以上的字采用300dpi, 一般的标准字体是 10,12,14,18磅. 10磅以下的文字,可以考虑用400dpi或更高的 分辨率进行扫描.
实际上我们常遇到的情况是：对于西方字符多 采用300dpi，CCJK等文字多采用400dpi
WIA
WIA，是Windows Image Acquisition的缩写， 可直接翻译为：Windows图像采集系统。
启动扫描仪驱动程序后，安装在扫描仪内部的可移动光源开始扫描原稿。 为了均匀照亮稿件，扫描仪光源为长条形，并沿y方向扫过整个原稿;
照射到原稿上的光线经反射后穿过一个很窄的缝隙，形成沿x方向的光带， 又经过一组反光镜，由光学透镜聚焦并进入分光镜，经过棱镜和红绿蓝三色 滤色镜得到的RGB三条彩色光带分别照到各自的CCD上，CCD将RGB光带 转变为模拟电子信号，此信号又被A/D变换器转变为数字电子信号。 至此，反映原稿图像的光信号转变为计算机能够接受的二进制数字电子信 号，最后通过串行或者并行等接口送至计算机。扫描仪每扫一行就得到原稿 x方向一行的图像信息，随着沿y方向的移动，在计算机内部逐步形成原稿的 全图。
OCR
OCR是字符识别软件的简称，它是英文 Optical character recognition的缩写，原意是 光学字符识别。它的功能是通过扫描仪等光学输入 设备读取印刷品上的文字图像信息，利用模式识别 的算法，分析文字的形态特征从而判别不同的字符
OCR一般只适合于识别印刷体字符。使用扫描仪 加OCR可以部分地代替键盘输入的功能，是省力 快捷的文字输入方法。
Scanner工作原理及其测试要点
Scanner 工作原理
扫描仪是图像信号输入设备。它对原稿 进行光学扫描，然后将光学图像传送到光电 转换器中变为模拟电信号，又将模拟电信号 变换成为数字电信号，最后通过计算机接口 送至计算机中。
扫描仪扫描图像的步骤是:
将欲扫描的原稿正面朝下铺在扫描仪的玻璃板上，原稿可以是文字稿件或 者图纸照片
如果扫描仪说明书上标明的灰度等级是10bit，则说明 这个扫描仪能够将图像分成1024个灰度等级，如果标明色 彩深度为30bit，则说明红、绿、蓝各个通道都有1024个等 级。显然，该等级数越高，表现的彩色越丰富。
扫描仪的性能
扫描仪的主要性能指标有x、y方向的分辨率、 色彩分辨率(色彩位数)、扫描幅面和接口方式等。 各类扫描仪都标明了它的光学分辨率和最大分 辨率。
光学分辨率
光学分辨率是指扫描仪的光学系统可以采集的实际信 息量，也就是扫描仪的感光元件——CCD的分辨率。
例如最大扫描范围为216mm×297mm(适合于A4 纸)的扫描仪可扫描的最大宽度为8.5英寸(216mm)，它 的CCD含有5100个单元，其光学分辨率为5100点/8.5英 寸=600dpi。常见的光学分辨率有600×1200、 1200×2400或者更高。
从理论上讲，色彩位数越多，颜色就越逼真，但对于 非专业用户来讲，由于受到计算机处理能力和输出打印机 分辨率的限制，追求高色彩位给我们带来的只会是浪费。
接口方式
接口方式(连接界面)是指扫描仪与计算 机之间采用的接口类型。常用的有USB接口 、SCSI接口和并行打印机接口。SCSI接口 的传输速度最快，而采用并行打印机接口则 更简便。
选择扫描分辨率
扫描分辨率=放大系数×打印分辨率/N (N为 打印机喷头色数)。 扫描分辨率越高得到的图像越清晰，但是考虑 到如果超过输出设备的分辨率，再清晰的图像也不 可能打印出来，仅仅是多占用了磁盘空间，没有实 际的价值。因此选择适当的扫描分辨率就很有必要 。
什么是A/D
A/D变换器是将模拟量(Analog)转变为数字量(Digital)的半 导体元件。从CCD获取的电信号是对应于图像明暗的模拟信 号，就是说图像由暗到亮的变化可以用从低到高的不同电平 来表示，它们是连续变化的，即所谓模拟量。 A/D变换器的工作是将模拟量数字化，例如将0至1V的线性 电压变化表示为0至9的10个等级的方法是:0至小于0.1V的 所有电压都变换为数字0、0.1至小于0.2V的所有电压都变 换为数字1……0.9至小于1.0V的所有电压都变换为数字9。 实际上，A/D变换器能够表示的范围远远大于10，通常是 2^8=256、2^10=1024或者2^12=4096。
了解
当扫描被到word pad文件时，无论设置的 分辨率为多少，结果都是300dpi，而且， word pad文件只支持1bit色深。 同时在扫描过程中也要注意各种文件格式的 原理，了解其支持的分辨率、色深等参数的 大小范围，以免浪费时间报不必要的bug.
分辨率与件大小
一般的扫描应用软件都可以在你预览原始稿样时自动计算 出文件大小，但了解文件大小的计算方法更有助于你在管 理扫描文件和确定扫描分辨率时作出适当的选择。 二值图像文件的计算公式是:水平尺寸×垂直尺寸×( 扫描分辨率)^2/8。彩色图像文件的计算公式是:水平尺寸 ×垂直尺寸×(扫描分辨率)^2×3。例如用彩色RGB方式 扫描一幅普通彩色照片(3R 3.5×5英寸)，扫描分辨率为 300DPI，那么得到的图像文件长度为 5×3.5×300^2×3=4725000字节即4.7MB(这个计算 公式假设每一种颜色的色深是8位并且没有考虑图片的存储 时的压缩算法，实际文件大小会因保存文件的格式差异与 使用的色深有很大的不同)
色彩位确切的含义是用多少个位来表示扫描得到的一个 像素。例如:1bit只能表示黑白像素，因为计算机中的数 字使用二进制，1bit只能表示两个值(21=2)即0和1，它们 分别代表黑与白。8bit可以表示256个灰度级(28=256)， 它们代表从黑到白的不同灰度等级。24bit可以表示 16777216种色彩(224=16777216)，其中红(R)绿(G)蓝(B) 各个通道分别占用8bit，它们各有2^8=256个等级，一般 称24bit以上的色彩为真彩色，当然还有采用30bit、 36bit、42bit的机种。
最大分辨率
最大分辨率又叫做内插分辨率，它是在 相邻像素之间求出颜色或者灰度的平均值从 而增加像素数的办法。 内插算法增加了像素数，但不能增添真 正的图像细节，因此，我们应更重视光学分 辨率。
色彩分辨率（色深）
色彩分辨率又叫色彩深度、色彩模式、色彩位或色 阶，总之都是表示扫描仪分辨彩色或灰度细腻程度的指标 ，它的单位是bit(位)。
这是windows XP加入的一个新功能，该功 能主要包括了Windows XP对图像设备的支 持以及对图像信息的处理编辑等功能
windows中的画笔程序，在windows xp中，对 这个程序进行了修改，可以利用它来直接从WIA设 备中得到图像或照片。
TWAIN
TWAIN scan 我们使用第三方提供的driver进行 scan的形式
Microsoft Word中就可以启动扫描仪，方法是打开 菜单栏的“插入”→“图片”→“来自扫描仪”。 Adobe Photoshop也可以做到这一点，方法是打开 “File”→“Import”→“Select TWAIN_32 Source”
Scanner FW测试侧重点
scan的基本功能，软硬件的交互、连接是否可用，以及 各个按键的使用 扫描过程中各个状态的转变过程，包括各种提示信息是 否正确，与UES相对照。 质量： A：扫描区域是否与所选区域对应 B：扫描图片中是否有不被接受的条纹、压缩或者色彩变化 等 C：查看扫描图片属性：包括文件类型、大小、分辨率、色 深、长宽等 D: 扫描文档/字符的清晰程度，能否实现准确的OCR识别 。
