10kV电炉变压器的保护定值计算一般原则

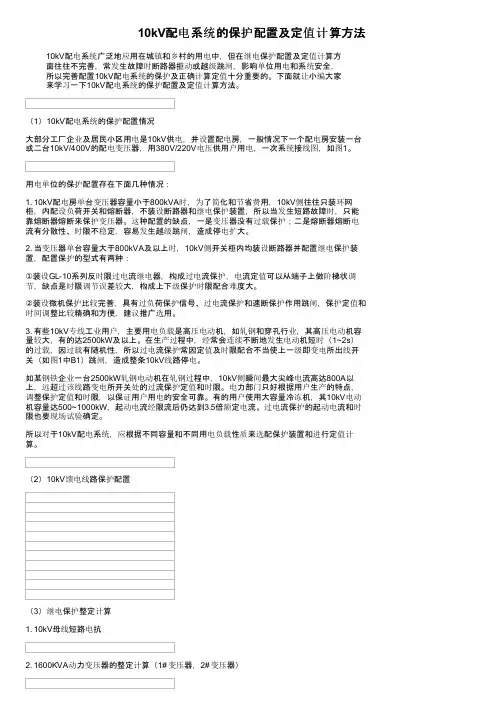

10kV配电系统的保护配置及定值计算方法
10kV配电系统的保护配置及定值计算方法10kV配电系统广泛地应用在城镇和乡村的用电中，但在继电保护配置及定值计算方面往往不完善，常发生故障时断路器拒动或越级跳闸，影响单位用电和系统安全，所以完善配置10kV配电系统的保护及正确计算定值十分重要的。
下面就让小编大家来学习一下10kV配电系统的保护配置及定值计算方法。
（1）10kV配电系统的保护配置情况大部分工厂企业及居民小区用电是10kV供电，并设置配电房，一般情况下一个配电房安装一台或二台10kV/400V的配电变压器，用380V/220V电压供用户用电，一次系统接线图，如图1。
用电单位的保护配置存在下面几种情况：1. 10kV配电房单台变压器容量小于800kVA时，为了简化和节省费用，10kV侧往往只装环网柜，内配设负荷开关和熔断器，不装设断路器和继电保护装置，所以当发生短路故障时，只能靠熔断器熔断来保护变压器。
这种配置的缺点，一是变压器没有过载保护；二是熔断器熔断电流有分散性、时限不稳定，容易发生越级跳闸，造成停电扩大。
2. 当变压器单台容量大于800kVA及以上时，10kV侧开关柜内均装设断路器并配置继电保护装置，配置保护的型式有两种：①装设GL-10系列反时限过电流继电器，构成过电流保护，电流定值可以从端子上做阶梯状调节，缺点是时限调节误差较大，构成上下级保护时限配合难度大。
②装设微机保护比较完善，具有过负荷保护信号、过电流保护和速断保护作用跳闸，保护定值和时间调整比较精确和方便，建议推广选用。
3. 有些10kV专线工业用户，主要用电负载是高压电动机，如轧钢和穿孔行业，其高压电动机容量较大，有的达2500kW及以上。
在生产过程中，经常会连续不断地发生电动机短时（1~2s）的过载，因过载有随机性，所以过电流保护常因定值及时限配合不当使上一级即变电所出线开关（如图1中B1）跳闸，造成整条10kV线路停电。
如某钢铁企业一台2500kW轧钢电动机在轧钢过程中，10kV侧瞬间最大尖峰电流高达800A以上，远超过该线路变电所开关处的过流保护定值和时限。
10KV线路定值计算
3整定计算方案我国的10kV配电线路的保护，一般采用电流速断、过电流及三相一次重合闸构成.特殊线路结构或特殊负荷线路保护，不能满足要求时,可考虑增加其它保护（如:保护Ⅱ段、电压闭锁等）。
下面的讨论，是针对一般保护配置而言的。
(1)电流速断保护：由于10kV线路一般为保护的最末级，或最末级用户变电所保护的上一级保护。
所以,在整定计算中，定值计算偏重灵敏性，对有用户变电所的线路,选择性靠重合闸来保证。
在以下两种计算结果中选较大值作为速断整定值。
①按躲过线路上配电变压器二次侧最大短路电流整定.实际计算时，可按距保护安装处较近的线路最大变压器低压侧故障整定。
Idzl=Kk×Id2max式中Idzl-速断一次值Kk—可靠系数，取1.5Id2max—线路上最大配变二次侧最大短路电流②当保护安装处变电所主变过流保护为一般过流保护时（复合电压闭锁过流、低压闭锁过流除外)，线路速断定值与主变过流定值相配合。
Ik=Kn×(Igl—Ie)式中Idzl-速断一次值Kn-主变电压比，对于35/10降压变压器为3.33Igl—变电所中各主变的最小过流值(一次值)Ie-为相应主变的额定电流一次值③特殊线路的处理：a．线路很短，最小方式时无保护区；或下一级为重要的用户变电所时，可将速断保护改为时限速断保护。
动作电流与下级保护速断配合（即取1。
1倍的下级保护最大速断值），动作时限较下级速断大一个时间级差(此种情况在城区较常见，在新建变电所或改造变电所时,建议保护配置用全面的微机保护，这样改变保护方式就很容易了)。
在无法采用其它保护的情况下，可靠重合闸来保证选择性。
b．当保护安装处主变过流保护为复压闭锁过流或低压闭锁过流时，不能与主变过流配合。
c．当线路较长且较规则，线路上用户较少，可采用躲过线路末端最大短路电流整定，可靠系数取1。
3~1.5.此种情况一般能同时保证选择性与灵敏性.d．当速断定值较小或与负荷电流相差不大时，应校验速断定值躲过励磁涌流的能力，且必须躲过励磁涌流。
10KV系统保护整定原则
10KV系统保护整定原则一、为配合上级设备的保护要求，所有10KV保护装置都必须满足以下条件的保护段。
I≤(2×31500)/(10.5×1.732×1.3)=2665A T≤0.2S注：与31.5MVA的110KV主变变低I=2Ie、T=0.5S跳分段配合KK=1.3。
I≤(2×40000)/(10.5×1.732×1.3)=3383.8A T≤0.2S注：与40.0MVA的110KV主变变低I=2Ie、T=0.5S跳分段配合KK=1.3。
二、具体10KV设备的保护配置。
1、10KV限流保护。
过流一段：I1=6~8I e T1=0S注：线路I e＝Min(35℃时线路安全电流、CT限流)过流二段：I2=KK×Kzgd×I e /Kfh=1.2×1.3 I e /0.85=1.8I e T2=0.5S注： (负荷自启动系数为1.2，可靠系数为1.3，返回系数为0.85)过流三段：I3=KK×I e /Kfh=1.3 I e /0.9=1.4I e T3=1.5S电流加速段：I js＝2 I e T=0.2S过负荷告警：Igfh＝1.1 I e T=9S重合闸时间：Tch＝0.8S2、10KV电容器保护。
过流一段：I1=4 I e T1=0.2S过流二段：I2=1.5 I e T2=1.0S过电压： U=115V（线电压Ue=100V） T=3.0S低电压： U=40V （线电压Ue=100V） T=1.0S中性点过流：I=S单个电容VAR/（6000×2×1.3） T=0.2S（注：单个电容熔断保险时KK=1.3跳闸）不平衡电压：Ubp＝6V T=2S欠压闭锁告电流：Ibs＝0.2 I e重合闸：退出3、10KV站用变。
过流一段：I1=15I e T1=0S注：小容量Y/Y0接线变压器励磁涌流大取15Ie。
最新10kv变压器保护整定计算
10kv 变压器保护整定计算为进一步规范供电系统继电保护整立汁算工作，提髙保护的可靠性快速性、灵敏性.为 此，将常用的继电保护整定计算公式汇编如下，仅供参考。
有不当之处希指正：一、电力 变压器的保护：1、瓦斯保护：作为变压器内部故障(相间、匝间短路)的主保护，根据规左，800KVA 以上的油浸变 压器，均应装设瓦斯保护。
(1) 重瓦斯动作流速：0.7〜1.0m/s a(2) 轻瓦斯动作容积:Sb<1OOOKVA ： 200±10%cm3： Sb 在 1000-15000KVA ： 2 50±10%cm3： Sb 在 15000-100000KVA ： 300±10%cm3； Sb>100000KVA ： 350±10%c m3o2、差动保护：作为变压器内部绕组、绝缘套管及引岀线相间短路的主保护。
包括平衡 线圈I 、II 及差动线圈。
3、电流速断保护整立计算公式：(1)动作电流:ldz=Kkxl(3)dmax2 向左转向右转其申三K L 可裳系数，DL 型取1.2, GL 型取1.4Kj‘一接线系数，接相上为h 相差上为丁3 卢)论】一变压爭二次最大三相短路电流匕一电流互感翳变比忍一变压娶的变比一般计算公式；按躲过变压器空载設运时的励憩涌流计算速断保护值•其公式为: 其中：Ku —h 議系数，取3~6占很一接线系熟接相上为1,相差上为丿3 变压器一次侧额定电流氐一电流互感器变比.向左转向右转继电器动作电流：心〉2■二d min 1I曲X.其中:I(2)dminl一变压器一次最小两相短路电流I甸一速断保护动作电流值电流互感器变比4、过电流保护整定计算公式：(1) 继电器幼作电流：其中：％—可靠系数，取2〜3 (井下变压器取2)。
Kjx—接线系数，接相上为h相差上为J3 lie—变压器一次侧额定电流K L返回系数，取0,852020科创板开户知识测试题库1、以下关于科创板企业所处行业和业务相关风险的表述，不正确的是(C)oA•研发投入规模大、盈利周期长B. 技术迭代快、风险高C. 收入稳定、快速盈利D. 严重依赖核心项目、核心技术人员、少数供应商2、以下关于投资者参与科创板新股申购的表述，不正确的是(D)oA. 根据投资者持有的上海市场非限售A股股份和非限售存托凭证总市值确定其网上可申购额度B. 符合科创板投资者适当性条件且持有市值达到10000元以上的投资者可以参与网上申购C. 每5000元市值可申购一个申购单位D. 每一个新股申购单位为1000股3、关于科创板股票买卖申报的表述，下列不正确的是（D）。
10千伏线路保护定值简单整定方法
10千伏线路保护定值简单整定方法1、过流保护定值整定：过流保护定值整定原则是按躲过线路最大负荷电流整定二次定值=1.2（可靠系数）×1.3（自启动系数）×最大负荷电流÷电流互感器变比÷0.95（返回系数）（1）如：10千伏开关站其中1条10千伏线路所带变压器容量为1600千伏安，电流互感器变比150/5最大负荷电流=1600×0.8（因不知道线路最大负荷电流暂定为变压器容量为1600千伏安的0.8倍）÷1.732÷10×0.92（功率因数）=68安过流二次定值=1.2×1.3×68÷30÷0.95=3.54安时间定值=0.5秒(估算)（2）带保护柱上断路器的10千伏线路，电流互感器变比150/5，如所带变压器容量为1000千伏安最大负荷电流=1000×0.8（因不知道线路最大负荷电流暂定为变压器容量为1000千伏安的0.8倍）÷1.732÷10×0.92（功率因数）=42.5安二次定值=1.2×1.3×42.5÷30÷0.95=2.33安时间定值=0.3秒（与开关站线路定值有时间差）2、速断保护定值整定：速断保护定值整定原则是躲过线路末端最大短路电流整定的，按线路阻抗值计算，因不知道线路阻抗，按经验值估算速断二次定值=3×过流二次定值如：10千伏开关站其中1条10千伏线路所带变压器容量为1600千伏安，电流互感器变比150/5速断二次定值=3×过流二次定值=3×3.54=10.62安时间定值=0.2秒（柱上断路器线路定值有时间差）（3）带保护柱上断路器的10千伏线路，电流互感器变比150/5，如所带变压器容量为1000千伏安速断二次定值=3×过流二次定值=3×2.33=6.99安时间定值=0秒（柱上断路器线路定值有时间差）以上只是估算，具体要以设计院或电业局计算为准，请指正。
10KV配电线路保护定值的整定原则
10KV配电线路保护定值的整定原则随着我矿釜山35KV变电所的投运和10KV用户供电负荷的增加，10KV配电线路上的配变台数及容量正在大幅度地增加，其系统结构也会出现多样性，如“串型”结构，即10KV线路上有带保护的分段开关；“T型”结构，即10KV线路上有带保护的T接线路等。
为提高供电可靠性，随着井下盘区变电所的逐步增加，10KV线路间的环行供电现象已非常普遍。
这些给10KV配电线路保护定值的整定工带来了一定的复杂性。
现根据实际工作中碰到的问题谈具体整定方法。
1 10KV配电线路保护的整定原则过去，电磁型保护都采用电流速断、过电流二段式保护。
采用微机保护后，10KV配电线路的保护都配置了三段式：瞬时电流速断、定时电流速断和过电流保护。
在瞬时速断、定时速断中又可采用电压闭锁。
因此，微机保护的使用给整定计算带来了便利，给优化保护配合创造了条件。
但不管是电磁型还是微机型保护，它的整定原则是一样的。
1.1瞬时电流速断⑴按躲过线路上配变低压侧最大短路电流整定：①躲过最大容量配变低压侧短路故障；②躲过并列运行的配变低压侧短路故障。
实际计算时，忽略了变电所10KV母线至配变高压侧的电缆线路阻抗。
⑵按躲过配变励磁涌整定：一般取2.5～3.5倍的配变额定电流，为避免配电线路容量增加而造成保护定值频繁变更，从保护范围、长期规划等方面综合考虑，取较大倍数；对容量较大、线路较长的，可取较小倍数。
⑶电流速断时间：原来一般0S。
但近年来，由于反措要求，35KV配电线路一般均安装了避雷器，所以当线路遭受雷击时，避雷器瞬时放电，将会引起线路瞬时短路故障。
因此类故障是瞬时性的，可以自然恢复，但如果电流速断动作速度过快，则将产生不必要的动作跳闸。
为避免此类情况，取一个短延时（0.1S），以躲过避雷器放电时间。
1.2定时电流速断由于定时电流速断带有一定的延时（一般取0.2S），所以可按以下原则整定。
⑴按躲过线路上配变低压侧最大短路电流整定：①躲过最大容量配变低压侧短路故障；②躲过并列运行的配变低压侧短路故障。
10kv变压器保护定值计算实例
10kv变压器保护定值计算实例在电力系统中，变压器是非常重要的电力设备之一。
为了保证变压器的安全运行，需要进行保护定值的计算。
本文将以10kV变压器为例，详细介绍保护定值计算的实例。
一、变压器保护概述保护装置的主要任务是在变压器内部发生故障时，及时切断故障电路，以避免进一步损坏变压器。
常见的保护装置包括差动保护、过电流保护、温度保护等。
二、差动保护定值计算差动保护是变压器保护中常用的一种方式。
差动保护的原理是通过比较变压器的输入端和输出端电流的差值，实现故障的判断和切除。
差动保护的主要参数有整定电流和动作时间。
1. 整定电流的计算整定电流是差动保护的主要参数之一，它决定了判断故障的敏感性。
对于10kV变压器，整定电流一般为变压器额定容量的百分之几，具体数值需要根据变压器的额定容量和性能来确定。
2. 动作时间的计算动作时间是差动保护的另一个重要参数，它决定了保护装置的响应速度。
动作时间的计算需要考虑变压器的额定容量、变压器的类型、故障电流的大小以及保护装置的特性等因素。
三、过电流保护定值计算过电流保护是变压器保护中另一种常用的方式。
过电流保护根据变压器的故障电流大小，判断是否发生故障并进行相应的切除。
过电流保护的主要参数有整定电流和动作时间。
1. 整定电流的计算整定电流是过电流保护的主要参数之一，它决定了判断故障的灵敏度。
对于10kV变压器，整定电流一般为变压器额定容量的百分之几，具体数值需要根据变压器的额定容量和性能来确定。
2. 动作时间的计算动作时间是过电流保护的另一个重要参数，它决定了保护装置的动作速度。
动作时间的计算需要考虑变压器的额定容量、变压器的类型、故障电流的大小以及保护装置的特性等因素。
四、温度保护定值计算温度保护是变压器保护中非常重要的一种方式。
温度保护通过监测变压器的温度变化，防止其过热而导致故障。
温度保护的主要参数为设置温度和动作时间。
1. 设置温度的计算设置温度是温度保护的主要参数之一，它一般为变压器的允许温度上限减去设定的安全余量。
10kV配电系统继电保护的配置与整定值计算
笔者曾做过10多个10kV配电所的继电保护方案、整定计算，为保证选择性、可靠性，从区域站10kV出线、开关站10kV进出线均选用定时限速断、定时限过流。
保护配置及保护时间设定。
一、整定计算原则（1）需符合《电力装置的继电保护和自动装置设计规范》等相关国家标准。
（2）可靠性、选择性、灵敏性、速动性应严格保障。
二、整定计算用系统运行方式（1）按《城市电力网规划设计导则》：为了取得合理的经济效益，城网各级电压的短路容量应该从网络的设计、电压等级、变压器的容量、阻抗的选择、运行方式等方面进行控制，使各级电压断路器的开断电流以及设备的动热稳定电流得到配合，该导则推荐10kV短路电流宜为Ik≤16kA，为提高供电可靠性、简化保护、限制短路电流，110kV站两台变压器采用分列运行方式，高低压侧分段开关均采用备用电源自动投入。
（2）系统最大运行方式：110kV系统由一条110kV系统阻抗小的电源供电，本计算称方式1。
（3）系统最小运行方式：110kV系统由一条110kV系统阻抗大的电源供电，本计算称方式2。
（4）在无110kV系统阻抗资料的情况时，由于3～35kV系统容量与110kV系统比较相对较小，其各元件阻抗相对较大，则可认为110kV系统网络容量为无限大，对实际计算无多大影响。
（5）本计算：基准容量Sjz=100MVA，10KV基准电压Ujz=10.5kV，10kV基准电流Ijz=5.5kA。
三、10kV系统保护参数只设一套，按最大运行方式计算定值，按最小运行方式校验灵敏度（保护范围末端，灵敏度KL≥1.5，速断KL≥2，近后备KL≥1.25，远后备保护KL≥1.2）。
四、短路电流计算110kV站一台31.5MVA，10kV4km电缆线路（电缆每km按0.073，架空线每km按0.364）=0.073×4=0.29。
10kV开关站1000kVA：（至用户变电所电缆长度只有数十米至数百米，其阻抗小，可忽略不计）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
整定值
分 类 安/秒 短路过电流 100/6
瞬 动 300/0
相序 A C
安/秒 133/3 133/3
测试安秒
安/秒
安/秒
150/2.12 200/1.33
150/2.125 200/1.25
安/秒 250/0.99 250/0.85
安/秒 260 0 占 50% ≧0.6 占 50% 260 0 占 50% ≧0.6 占 50%
10KV 电炉变压器运行特点及保护定值的一般计算原则
10kV 电炉变压器运行特点及保护定值的一般计算
李家义 王铁民 河北省抚宁县供电局（066300）
一、电弧炉变压器的特点和运行特点
(一)电弧炉变压器特点。
1、较高的机械强度。考虑到电弧炉变压器经常承受冲击电流和工作短路， 所以它的绕组和引出线支撑部分都具有较高的机械强度。
4/4
当电炉变压器接在非专相专线线路上，原馈线出口采用 DL 型走时限电流继 电器，动诈时限 0．5S 时，1DL 动作电流的定值应躲开 2DL 断路器 GL 型电流继 电器不小于 0．5S 对应的动作电流和其它负荷电流之和的 Kk 倍。即：
I=Kk(Idxj +Ikv)
式中： I 为馈线出口采用 DL 型定时限电流继电器 0.5S 动作一次整定值；
5、为了防止工作短路电流持续过久，电弧炉变压器二次侧装有过负荷保护， 一般动作与跳闸。
1/4
10KV 电炉变压器运行特点及保护定值的一般计算原则
6、电弧炉变压器一次侧馈电线供电端除装有断路器外，在电弧炉变电所还 装有操作断路器。根据运行经验，该断路器操作频繁，因此产生如操作失灵断路 器拒动等故障的机会也较多。因此，电弧炉变压器馈电线供电端的继电器保护必 须考虑这类因素。
（二）瞬时过电流保护（动作于断路器 2DL）
应躲开电极触及炉料时的工作短路过负荷电流及变压器励磁涌流。由于炉变 阻抗较大，励磁涌流比工作短路电流小，故可只考虑工作短路电流，即：
Idxj=Kk Kjx( mghIeb /nLH)
式中：Idxj 为动作电流值；
Kk 为可靠系数，一般取 1.2～1.3；
Kjx 为接线系数，接于相电流时为 1，相电流差为√3（根号 3）；
Kk 为可靠系数，一般取 1.2～1.3； Idxj 为炉变采用 GL 型反时限电流继电器≧0.5S 一次动作电流； IKV 为线路其他负荷一次电流。
锰钢炉变操作断路器 2DL 的 GL－11 电流继电器按以上计算结果，工作短路 过负荷整定电流 100A，6S；瞬动整定电流 300A，OS，与其对应的最小反时限动 作时间为 0．6S 的动作电流为 260A。城关线 1DL 定值为时限 0．5S，动作电流 400A， 则其它负荷一次电流为 400－260=140A。可见，当其它负荷电流≥140A 时，特别ቤተ መጻሕፍቲ ባይዱ是超过 160A 时，锰钢开炉 1DI 将动作。
（三）馈线出口断路器 1DL 和电炉变压器操作断路器 2DL 定值整定
当变电站专柜专线（如附图）供电炉变压器时，1DL、2DL 均采用 GL 型电流 继电器，1DL 的定值要≥2DL 定值的 KK 倍。如果 1DL 采用 DL 型定时限电流继电器， 动作时限为 0．5S 时，整定值应躲开 2DL 断路器 GL 型电流继电器工作短路过负 荷和瞬动电流整定值后相对应不小于 0．5S 的动作电流，并应考虑可靠系数 KK。
3、较大的短路点压 UK 值。因为电弧炉经常发生冲击电流和工作短路，为了 限制短路电流电弧炉变压器必须有较大的 UK 值。
4、温升极限值较低。电弧炉变压器通常安装在靠近电弧炉的变压器室内， 通风条件差，因此要求变压器的铁芯、绕组及油的允许温升都较低。该温升极限 值一般由制造厂给出。
(二)电弧炉变压器运行特点。
2、电弧炉变压器在熔化时期常发生两相或三相工作短路，主要是两相短路， 大约 70%以上工作短路电流值可能高出额定电流的 2-5 倍，持续时间 2-15S。
3、调节变压器二次电压即可调节输入炉内的功率。当改变变压器一次绕组 的连接时，在二次侧同一短路故障形式下，反映到一次侧为不同的电流值。
4、为了限制工作短路，降低电压波动影响，一般在电弧炉变压器一次侧串 入电抗器或改变变压器绕组漏磁场的平衡绕组数目，来达到限流的目的。由于一 次绕组有几种连接法，因此有时二次侧最小短路电流归算至一次侧的电流值可能 小于最大工作短路电流。
I=1.25×（3.5×72.17/40）=7.9（A） 过电流倍数按 3.5 取
一、二次电流比取 300／7．5，动作时限取 OS。锰钢 GL－11 型电流继电器 在短路过负荷动作电流 Idzj。整定为 100／2．5，动作时限 6S；瞬动电流入。定 为 300／75(7.5??)，动作时限为 OS 时，测试其安秒特性数据如附表。
mgh 为过负荷倍数，当工作短路过负荷电流为 3～4 倍时，取 3.5～4 倍；
Ieb 为电炉变压器高压侧额定电流；
nLH 为装于高压侧电流互感器变比。
3/4
与前面的过负荷电流为3-3.5倍， 瞬动电流4-6倍 有所不同。
10KV 电炉变压器运行特点及保护定值的一般计算原则
举例： 锰钢 10KV/1250KVA 电炉变压器，电流互感器变比 100/2.5，其瞬动过电流整定 值为：
2、较大的变比。电弧炉变压器一次绕组电压根据电网电压通常为 6、10、 35KV 不等，而二次绕组需要低电压大电流。根据冶炼工艺要求，电弧炉变压器 二次侧绕组要有不同的电压等级，以便在较宽的范围内调节，在大多数情况下， 二次最高电压(U1)与最低电压(U2)之间的关系为 U1=(2-2.5)U2 。
二、继电保护
根据冶炼工艺的要求和电炉电气设备标准规定，工作短路电流要小于 3～
3．5 倍电炉变压器额定电流，持续时间小于 6 秒，短路速断电流小于 4～6 倍电
炉变压器的额定电流，持续时间 0 秒。因此，一般采用反时限和定时限特性的
GL 型电流继电器。
这是一般原则，具体到不同单位可以根据具体情况而定
1、工作短路冲击电流倍数与持续时间的关系。这个关系是电弧炉变压器的 关键参数。在熔化和氧化时期电弧炉常处于断续的短路状态。由于工作短路属于 正常的工作状态，所以变压器必须满足这一要求，并采取措施，使短路冲击电流 倍数和持续时间不超过规定值。这些参数整定的过高，断路器不跳闸，对冶炼有 利，相对缩短冶炼时间，但降低了变压器的使用寿命；如果整定过低，断路器频 繁跳闸，增加了冶炼时间也是不经济的。
Ieb 为电炉变压器高压侧额定电流； nLH 为装于高压侧电流互感器变比。
举例： 锰钢 10KV/1250KVA 电炉变压器，电流互感器变比 100/2.5，其延时短路过
负荷保护整定动作电流： I=1.2×（72.17/0.85×40）=2.55（A）
保护动作时限按厂家说明书可取 6 秒，但一般取 7～8S。如果设计采用 3 倍 变压器额定电流为动作电流时，保护动作时限≤6 秒。（是不是动作电流可以是 计算值 3 倍？）
（二）防止工作短路的过负荷保护
过负荷保护装置接入 10kV 侧电流互感器回路，亦采用反时限 GL 型电流继电 器，因工作短路可能出现两相或三相短路，故采用三相三继电器接线方式，整定 值一般整定为额定电流的 3～3．5 倍，规定时限≤6S，动作于附图中的 2DL。保 护整定电流和时间在实际生产中还往往根据生产情况和供电变电站及炉变容量 进行调整。
（三）变压器的瓦斯保护
重瓦斯动作于断路器 2DL 跳闸，轻瓦斯动作于信号。当变压器容量小于 480kVA 时，允许不装设瓦斯保护。
（四）变压器的油温保护
油温保护可防止变压器温升过高和冷却系统故障，动作于信号装置。
2/4
10KV 电炉变压器运行特点及保护定值的一般计算原则
由于断路器 2DL 短路动作频繁，因此必须采用适于频繁操作的断路器。在 6～ 10kV 系统中可选用 CN2－10 型电磁式断路器或 ZN 型真空断路器。油断路器不宜 频繁操作。
三、变电站及其 10kV 馈线出口与电炉变压器保护定值的整定
（－）电炉变压器工作短路过负荷保护
电炉变压器工作短路过负荷保护（动作于操作断路器 2DL），按躲开电炉变 压器额定电流来整定其动作电流，即：
Idzj=Kk Kjx( Ieb /KfnLH)
式中：Idzj 为动作电流值； Kk 为可靠系数，一般取 1.2～1.3； Kjx 为接线系数，接于相电流时为 1，相电流差为√3（根号 3）； Kf 为继电器返回系数；
根据钢铁企业电力设计技术暂行条例，电炉变压器应设置下列继电保护。
（一）防止相间短路的电流速断保护
速断电流的整定值应躲过电炉最大工作短路电流，保护设于电炉变压器一次 侧（加附图），动作于 2DL,(速断电流整定值小于 4～6 倍电炉变压器的额定电 流，持续时间 0 秒)。馈线出口保护一般采用具有反时限特性兼有定时限特性的 GL 型两相继电器，也可用三相三继电器。利用定时限特性使炉变 Y／△接线时灵 敏度满足要求。
