建筑CAD试卷A与答案90244
建筑CAD专项期末考试A

建筑CAD专项期末考试A1、命令用于绘制多条相互平行的线,每一条的颜色和线型可以相同,也可以不同,此命令常用来绘制建筑工程上的墙线:[单选题]*A、直线B、多段线正确答案)C、多线D、样条曲线2、在一套完整的建筑工程图纸集中应该包括以下类别:建筑平面图、建筑立面图、建筑剖面图和[单选题]*A、建筑结构图B、建筑截面图C、建筑详图(正确答案)D、建筑给排水图3、通常使用三视图来表达建筑构件的实际形态,三视图遵循的投影规律是[单选题]*A、长对正,高相等,宽平齐B、长相等,高平齐,宽对正C、长平齐,高对正,宽相等D、长对正,高平齐,宽相等正确答案)4、使用publish命令发布建筑工程图纸到DWF文件时,如果文件中不包含图层和块的信息,需要在“发布选项…”中的()里设置[单选题]*A、常规DWF选项B、DWF信息选项C、DWF数据选项正确答案)D、DWF文件选项5、建筑平面图中作为轴线的构造线(线型为“ISO dash do巧,无论怎样缩放,都体现不出该对象为点划线,可能造成这种现象的原因是[单选题]*A、构造线不能够设置线型,改为直线即可B、对象的线型只有在图层中设置才有效C、全局线型比例因子太大或太小(正确答案)D、着色模式改为“二维线框”6、在建筑平面图中标注数值0120、±120时需要输入的字符代码是[单选题]*A、%%ul20, %%cl20B、%%ol20, %%ul20C、%%cl20, %%pl20(正确答案)D、%%dl20, %%ul207、对建筑图进行标注,当标注线与图线重合时,可以省略的标注内容是[单选题]*A、尺寸线B、尺寸界线(正确答案)C、箭头标记D、尺寸数字8、下列关于标高标注说法错误的是[单选题]*A、标高是标注建筑物高度的一种尺寸标注形式B、标图包括相对标图和绝对标图两种C、建筑物底层地坪高度是相对标高的零点D、标高数字一般保留四位小数正确答案)9、建筑总平面图中标注的尺寸以()为单位,一般标注到小数点后()位;其它建筑图样(平、立、剖面)中所标注的尺寸则以()为单位;标高都以()为单位。
cad考试试题库及参考答案

cad考试试题库及参考答案CAD(计算机辅助设计)是一种广泛应用于工程设计和制造领域的软件工具。
随着CAD技术的不断发展,越来越多的人开始关注并参加CAD考试,获取相关的认证和资质。
因此,建立一个完整的CAD考试试题库,并提供相应的参考答案,对于有意参加CAD考试的人来说是非常有帮助的。
本文将介绍一些常见的CAD考试试题类型,并提供相应的参考答案。
一、基础知识题1. CAD是什么的缩写?请简要解释其含义。
CAD是计算机辅助设计(Computer-Aided Design)的缩写,它是利用计算机技术对设计和制造过程进行辅助的一种方法。
2. CAD主要应用于哪些领域?CAD主要应用于工程设计、建筑设计、机械制造、产品设计等领域。
3. CAD软件有哪些常见的功能模块?常见的CAD软件功能模块包括绘图、建模、分析、渲染、动画等。
答案:1. CAD是计算机辅助设计的缩写,是利用计算机技术对设计和制造过程进行辅助的一种方法。
2. CAD主要应用于工程设计、建筑设计、机械制造、产品设计等领域。
3. 常见的CAD软件功能模块包括绘图、建模、分析、渲染、动画等。
二、绘图题请根据以下要求,利用CAD软件完成相应的绘图。
要求:绘制一个简单的平面图,包括一个长方形(边长为10cm和15cm)和两个圆形(半径为5cm和8cm)。
请确保图形比例合适,并添加适量的标注。
答案:(此处以文字描述代替实际绘图)绘制一个长方形:通过选择绘图工具,使用指定的尺寸(10cm和15cm)绘制一个长方形。
绘制两个圆形:通过选择绘图工具,分别使用5cm和8cm的半径绘制两个圆形。
添加标注:通过选择标注工具,在适当的位置上添加长方形和圆形的尺寸标注。
三、建模题请根据以下要求,利用CAD软件进行3D建模。
要求:建模一个简单的茶杯模型,包括杯身和手柄。
杯身为圆柱形状,手柄为弧形状。
请确保模型比例合适,并进行简单的材质渲染。
答案:(此处以文字描述代替实际建模过程)建模杯身:通过选择建模工具,绘制一个圆柱形状,并指定相应的尺寸和高度。
建筑结构CAD试题及答案

建筑结构CAD式题及答案《CAD试题院校__ _ 年级 _________ 专业___ ___层次姓名_______________ 分数_______________ 一、判断题(每小题1分,共10分)1(结构水平分体系和竖向分体系之间的关系是,竖向结构构件之间的距离越大,水平结构构件所需要的材料用量越多。
( )2( 《建筑结构荷载规范》中给出的荷载均为设计值,在进行承载力计算时可以直接采用。
( ) 3( 框架结构是指由梁、柱以刚接或铰接相连接而构成的承重结构体系。
( ) 4( 柱在荷载作用下既受压缩又受弯曲和剪切,在计算中必须同时考虑压缩和弯曲,剪切作用通常不予考虑。
( )5(由于柱主要受压,在设计时可以只考虑稳定而不必考虑附加偏心距。
( ) 6(结构物中荷载输入包含各房间的楼( 屋) 面荷载,结构中个节点荷载,各梁上、柱上荷载,还有承重墙体上的荷载。
( )7(TAT是多层及高层建筑结构空间分析程序,采用空间杆系计算柱、梁等杆件,采用薄壁柱计算剪力墙。
( )8(刚性指一物体能发生平移和转动,同时能发生弹性变形。
( )9( 无柱节点指指有两根以上梁相交而没有柱的交点。
( )10(特殊梁包括不调幅梁、连梁、托柱梁等,铰接梁不属于特殊梁。
( )二、填空题(每空 2 分,共30分) 1(建筑物是由许多结构构件组成的一个系统,其中主要的受力系统称为结构体系,结构体系有( ) 、基本竖向体系以及( ) 三部分组成。
2(抗震设计通过概念设计、( ) 及抗震构造设计三方面实现3(楼盖上的荷载分为恒荷载和( ) 两类; 《建筑结构荷载规范》中给出的荷载均为( ) ,在进行承载力计算时,需乘以相应的分项系数。
4( 宽度大于高度的梁称为扁梁,扁梁的宽高比不宜超过( ) 。
5(混凝土墙体一般应用于高层建筑结构,以承受墙体平面内的水平荷载为主,它分属两种结构体系:( ) 和剪力墙体系。
6(PK结构计算程序中的结构内力分析采用矩阵位移法,每一节点有水平位移、竖向位移和( ) 三个自由度。
建筑CAD试卷A与答案

共2建筑CAD A卷与答案一、填空题(每空1.5分,共15分)1. AutoCAD的坐标系统有______________、______________,其____________是固定不变的。
2.既可以绘直线,又可以绘曲线的命令是_____________。
3. AutoCAD中可以创建____________个图层。
4. 画一个半径为5的圆,确定圆心,输入d后,应再输入________。
5. 在AutoCAD中,显示坐标的方式有三种,分别为___________、和__________。
6. AutoCAD中F1键的功能是____________。
二、判断题(正确的请在括号中填“√”,错误的请在括号中填“X”,每题1共11分)1. 在AutoCAD中无法使用透视方式观察三维模型()2. 范围缩放可以显示图形范围并使所有对象最大显示()3. CAD不仅是辅助设计,而且可以代替人的设计()4. 在AutoCAD中,QUIT图形文件名存盘,而后可以返回操作系统()5. COPY命令产生对象的拷贝,而保持原对象不变()6. 不能为尺寸文字添加后缀。
()7. AutoCAD的图标菜单栏可以定制,可以删除,也可以增加。
()8. 为了将尺寸标注的完整,在组合体的视图上,一般需要标注定形尺寸、定位尺寸、总体尺寸等尺寸。
()9. 特性匹配可以将源对象的颜色、图层、线型等特性全部赋给目标对象,也可将源对象的图元类型赋给目标对象。
()10. 使用外部块命令时,当外部块图形改变时,引用部会也会随之改变。
()11. 在电脑中,可以将在一台电脑上画好的图形,原封不动的复制到另外一台电脑上。
()三、单项选择题(每题2分,共22分)1. 要使直线或线段只能是水平方向或垂直方向,可执行( )。
A.正交模式B.对象捕捉C.栅格显示D.直线2. 在绘制直线时,可以使用以下快捷输入方式( )。
A.C B.L C.PAN D.E3. 不是环形阵列定义阵列对象数目和分布方法的是( )。
CAD期末考试试卷A及答案

CAD 考试试卷一、单选题(每题 1 分,共 20 分)1.AutoCAD的出品公司是()。
A.Microsoft公司 B.Autodesk公司C.Macromedia 公司 D.Adobe公司2.AutoCAD的坐标体系,包括世界坐标系和()坐标系。
A.绝对坐标 B.平面坐标 C.相对坐标 D.用户坐标3.OFFSET(偏移)命令前,必须先设置()。
A.比例 B.圆 C.距离 D.角度4.AutoCAD中的图层数最多可设置为()。
A. 10层 B.没有限制 C.5层 D.256层5.在AutoCAD2004中,打开或关闭正交捕捉的快捷键是()。
A.F2键 B.F5键 C.F7键 D.F8键6.DRA命令是()。
A.半径标注 B.直径标注 C.对齐标注 D.角度标注7.在图案填充中,关于比例的说法正确的是()。
A.比例越大,填充图案越疏 B.比例越小,填充图案越疏C.比例越大,填充图案越密 D.比例与图案疏密无关。
8.只能看到某个图形对象的局部,要想选中整个图形对象需使用()。
A.右键框选 B.双击选择 C.左框选 D.右框选9.阵列的快捷命令是()。
A.AL B.AR C.SC D.DT10.命令行输入A是执行()。
A.绘圆弧 B.定义块 C.画圆 D.标注样式管理器11.命令行输入B是执行()。
A.绘圆弧 B.定义块 C.画圆 D.标注样式管理器12.命令行输入C是执行()。
A.绘圆弧 B.定义块 C.画圆 D.标注样式管理器13.命令行输入D是执行()。
A.绘圆弧 B.定义块 C.画圆 D.标注样式管理器14.绘制一个三角形的外接圆使用()法。
A.三点法 B.相切相切半径法 C.两点法 D.相切相切相切15.AutoCAD中CAD图形文件后缀名为:()。
A.dwg B.dxf C.dwt D.dws16.AutoCAD2004默认的图限为()。
A.100×100 B.800×600 C.420×297 D.1024×76817.在直角坐标系中“50,80”与“150,80”之间的距离是()。
建筑工程CAD模拟考试题(附参考答案)

建筑工程CAD模拟考试题(附参考答案)一、单选题(共100题,每题1分,共100分)1、山墙挑檐又称()。
A、悬山B、硬山C、歇山D、封山正确答案:A2、楼板层的构造说法正确的是()A、槽形板上不可打洞B、楼板应有足够的强度.可不考虑变形问题C、采用花篮梁可适当提高室内净空高度.D、空心板保温隔热效果好.且可打洞,故常采用正确答案:C3、首层地面垫层为柔性垫层(如砂垫层、炉渣垫层)时,可用于支承()面层材料。
A、瓷砖B、硬木拼花板C、马赛克D、粘土砖或预制混凝土块正确答案:D4、结构的承重部分为梁柱体系,墙体只起围护和分隔作用,此种建筑结构称为()。
A、砌体结构B、空间结构C、框架结构D、板墙结构正确答案:B5、高层建筑阳台栏杆竖向净高一般不小于()A、1.1mB、0.8mC、1.3mD、0.9m正确答案:A6、对于有抗震要求的建筑,其墙身水平防潮层不宜采用()。
A、防水砂浆B、细石混凝土(配3φ6)C、防水卷材正确答案:C7、无障碍设计对坡道坡度的要求是不大于()。
A、1/12.B、1/10C、1/16D、1/20正确答案:A8、下列砖混结构建筑中不用横墙承重的方案是()。
A、旅馆B、影剧院C、宿舍D、住宅正确答案:B9、吊顶的吊筋是连接()的承重构件。
A、搁栅与面层B、搁栅和屋面板或楼板等C、主搁栅与次搁栅D、面层与面层正确答案:B10、地下室墙面防水有()等作法。
A、外贴防水卷材.B、设置多道水平防水层C、外墙采用防水混凝土D、涂沥青两遍正确答案:A11、卷材防水屋面涂刷冷底子油的作用是()。
A、气密性.隔热性较好B、防止油毡鼓泡C、粘结防水层D、防水正确答案:C12、楼梯构造不正确的是()A、水泥砂浆面层的楼梯踏步近踏口处.可不做防滑处理B、楼梯踏步的踏面应光洁.耐磨、易于清扫C、楼梯栏杆应与踏步有可靠连接D、水磨石面层的楼梯踏步近踏口处.一般不做防滑处理正确答案:B13、()是塑性破坏,在工程设计和施工通过计算来防止其发生。
+汇总:建筑CAD测试题及答案

1、()命令用于绘制多条相互平行的线,每一条的颜色和线型可以相同,也可以不同,此命令常用来绘制建筑工程上的墙线: CA、直线B、多段线C、多线√D、样条曲线2、在一套完整的建筑工程图纸集中应该包括以下类别:建筑平面图、建筑立面图、建筑剖面图和 CA、建筑结构图B、建筑截面图C、建筑详图√D、建筑给排水图3、通常使用三视图来表达建筑构件的实际形态,三视图遵循的投影规律是 DA、长对正,高相等,宽平齐B、长相等,高平齐,宽对正C、长平齐,高对正,宽相等D、长对正,高平齐,宽相等√4、使用publish命令发布建筑工程图纸到DWF文件时,如果文件中不包含图层和块的信息,需要在“发布选项…”中的()里设置 CA、常规DWF选项B、DWF信息选项C、DWF数据选项√D、DWF文件选项5、建筑平面图中作为轴线的构造线(线型为“ISO dash dot”),无论怎样缩放,都体现不出该对象为点划线,可能造成这种现象的原因是 CA、构造线不能够设置线型,改为直线即可B、对象的线型只有在图层中设置才有效C、全局线型比例因子太大或太小√D、着色模式改为“二维线框”6、在建筑平面图中标注数值Ø120、±120时需要输入的字符代码是 CA、%%u120,%%c120B、%%o120,%%u120C、%%c120,%%p120 √D、%%d120,%%u1207、对建筑图进行标注,当标注线与图线重合时,可以省略的标注内容是 BA、尺寸线B、尺寸界线√C、箭头标记D、尺寸数字8、下列关于标高标注说法错误的是 DA、标高是标注建筑物高度的一种尺寸标注形式B、标高包括相对标高和绝对标高两种C、建筑物底层地坪高度是相对标高的零点D、标高数字一般保留四位小数√9、建筑总平面图中标注的尺寸以( )为单位,一般标注到小数点后( )位;其它建筑图样(平、立、剖面)中所标注的尺寸则以( )为单位;标高都以( )为单位。
BA、m、2、cm、mB、m、2、mm、m √C、cm、3、mm、cmD、m、3、m、m10、建筑图上的尺寸单位,除标高及总平面以()为单位外,其他必须以()为单位。
《建筑CAD》期末考试试题(A卷)附答案

2011--2012学年第一学期《建筑CAD 》期末考试试题(A卷)姓名:班级: 学号:成绩:年12月一、选择题(每小题4分,共20分)1、多线的设置在哪个菜单:(C)A、插入B、视图C、格式D、绘图2、重复上一次操作的快捷键是:(B)A、escB、空格键C、shiftD、以上都不正确3、延伸命令的操作顺序是: (A)A、点击延伸工具-选择延伸位置-enter-选择延伸对象B、点击延伸工具-选择延伸位置-选择延伸对象C、点击延伸工具-选择延伸对象-选择延伸位置D、以上都不正确4、以下哪个不是CIRCLE命令过程中的选项(A)A、起点、圆心、端点B、三点C、两点D、相切、相切、半径5、环形阵列是指把对象绕阵列中心等角度均匀分布,以下哪个不是决定环形阵列的主要参数(B)A、阵列中心B、阵列角度C、项目总数D、填充角度二、填空题(每小题5分,共20分)1、相对直角坐标@x,y ,绝对直角坐标@x,y ,极坐标ρ<ф,相对极坐标@ρ<ф。
2、在AutoCAD中尺寸比例为1时,某尺寸标注的尺寸数字是100,改尺寸比例因子为2后,尺寸数字100变为200 。
3、AutoCAD一共有三种常用的方式启动命令:菜单启动、工具栏启动、命令启动。
4、阵列复制对象分为矩形阵列和环形阵列两种。
三、简答题(每小题5分,共5分)1、直线线宽是等宽线,多段线线宽除等宽外,可绘制成变宽线(见附图),用子命令W(线宽)来指定每一段线的起始端和末端宽度。
2、多段线画出的图形是连续的,即是一个整体。
四、画图题(共50分)采用采用AutoCAD2004软件,绘制下面的建筑施工图。
要求:(1)采用1:1比例绘图。
(2)设置墙、柱、门窗楼梯、轴线、标注等图层。
(3)绘图过程中合理设置线型,文本和标注样式以及文字高度。
(4)图面清晰,完整。
(5)标题栏内容准确,图框正确。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

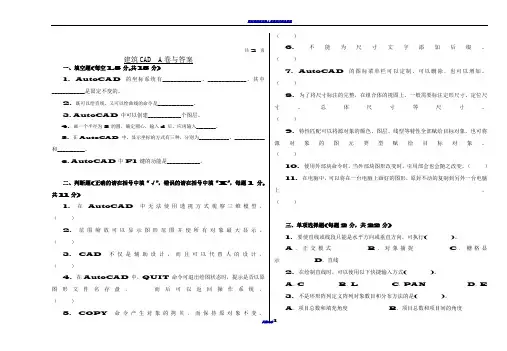

建筑C A D试卷A与答
案90244
-CAL-FENGHAI.-(YICAI)-Company One1
共
2 页
建筑CAD
一、填空题
1. AutoCAD的坐标系统有______________、______________,其中____________是
固定不变的。
2. 既可以绘直线,又可以绘曲线的命令是_____________。
3. AutoCAD中可以创建____________个图层。
4. 画一个半径为5的圆,确定圆心,输入d后,应再输入________。
5. 在AutoCAD中,显示坐标的方式有三种,分别为___________、___________和
__________。
6. AutoCAD中F1键的功能是____________。
二、判断题
1. 在AutoCAD中无法使用透视方式观察三维模型。
()
2. 范围缩放可以显示图形范围并使所有对象最大显示。
()
3. CAD不仅是辅助设计,而且可以代替人的设计。
()
4. 在AutoCAD中,QUIT命令可退出绘图状态时,提示是否以原图形文件名存盘,
而后可以返回操作系统。
()
5. COPY命令产生对象的拷贝,而保持原对象不变。
()
6. 不能为尺寸文字添加后缀。
()
7. AutoCAD的图标菜单栏可以定制,可以删除,也可以增加。
()
8. 为了将尺寸标注的完整,在组合体的视图上,一般需要标注定形尺寸、定位尺
寸、总体尺寸等尺寸。
()
9. 特性匹配可以将源对象的颜色、图层、线型等特性全部赋给目标对象,也可将源
对象的图元类型赋给目标对象。
()
10. 使用外部块命令时,当外部块图形改变时,引用部会也会随之改变。
()
11. 在电脑中,可以将在一台电脑上画好的图形,原封不动的复制到另外一台电脑上。
()
三、单项选择题(每题2分,共22分)
1. 要使直线或线段只能是水平方向或垂直方向,可执行( )。
A.正交模式 B.对象捕捉 C.栅格显示 D.直线
2. 在绘制直线时,可以使用以下快捷输入方式( )。
A.C B.L C.PAN D.E
3. 不是环形阵列定义阵列对象数目和分布方法的是( )。
A.项目总数和填充角度 B.项目总数和项目间的角度
C.项目总数和基点位置 D填充角度和项目间的角度
4. 不能应用修剪命令“trim”进行修剪的对象是( )。
A.圆弧 B.圆 C直线 D.文字
5. 要始终保持物体的颜色与图层的颜色一致,物体的颜色应设置为( )。
A.BYLAYER B.BYBLOCK C.COLOR D.RED
6. 用LINE命令画出一个矩形,该矩形中有( )图元实体。
A.1个 B.4个 C.不一定 D.5个
7. 在绘图界面可以同时看到并且充满其界面的图形命令为:( )。
A.PAN B.MOVE C.VIEW D.ZOOM/ALL
8. 组合键"CTRL+F"的作用是( )。
A.文件另存命令 B.捕捉状态的ON/OFF切换
C.轴测图切换 D.打开对象捕捉设置对话框
9. AutoCAD临时文件的扩展名为( )。
A..BAD B..DOG C..AC$ D..SAV
10. 在绘制圆环时,当环管的半径大于圆环的半径时,会生成( )。
A.圆环 B.球体 C.纺垂体 D.不能生成
11. 以下关于打断命令说法错误的是( )。
2
A.打断命令可以将-5图分成两个相等部分
B.打断命令可以部分删除图元
C.打断命令可以利用键盘输入“br”启动
D.打断命令可以将一条直线分成两段相连部分
四、多项选择题(每题至少有2个选项答案,每题3分,共12分)
1. 动态输入主要由3部分组成,具体包括( )。
A.指针输入 B.标注输入 C.动态提示 D.静态提示
2. 对"0"层的正确描述是( )。
A.是每个绘图文件中必须有的
B.不能被删除,也不能被重命名
C.它总是用实线绘制位于其上且线型为BYLAYER的图元
D.是AutoCAD自动建立的
3. 用偏移命令“offset”偏移对象时( )。
A.必须指定偏移距离 B.可以指定偏移通过特殊点
C.可以偏移开口曲线和封闭线框 D.原对象的某些特征可能在偏移后消失4. 在AutoCAD中,下列叙述正确的是( )。
A.圆不可能有宽度 B.POLYGON命令可绘正七边形
C.不能直接删除多义线中的一个线段 D.TEXT可绘任意旋转角的文字
五、简答题(每题8分,共40分)
1. 在AutoCAD中,什么叫线型比例因子
2. 简诉:将几条首尾相连的单个直线合并成一条直线的步骤。
3. 图块与外部参照的定义及区别。
4. 简述块的优点。
5. 已经完成对一直线绘制等分点的操作,但是屏幕上仍然只是一直线,并没有显示
等分点,这是什么原因?
标准答案
一、填空题(每空1.5分,共15分)
1.世界坐标系用户坐标系世界坐标系 2.多段线
3.无数 4.10
5.平面直角坐标、极坐标、柱坐标 6. 帮助
二、判断题(正确的请在括号中填“√”,错误的请在括号中填“X”,每题1分,共11
分)
1-5: X√X√√ 6-11: √√√X X√
三、单项选择题(每题2分,共22分)
3
1-5: ABCDA 6-11: BDBCAA
四、多项选择题(每题至少有2个选项答案,每题3分,共12分)
1. ABC
2. ABD
3. BCD
4. BCD
五、简答题(每题8分,共40分)
1. 参考答案:
答:AutoCAD的线型是一系列具有确定长度的短划、空格及点的组合的重复。
显然,对不同比例的图形这“确定长度”也应有相应的改变,这种改变的比例叫做线型比例因子
2. 参考答案:
答:步骤如下:
(1)首先拾取单一直线。
(2)使用“多段线编辑命令”( PEDIT)
(3)选择“合并”(J)项
(4)回车。
3. 参考答案:
答:图块是将图形中选定的一个或几实体组合成一整体,取名保存。
外部参照与图块的定义相似,但不同的是,外部参照在对原图修改时,插入后的图也随之改变
4. 参考答案:
答:(1)提高绘图速度;
(2)修改方便;
(3)节省存储空间
(4)加入属性信息。
5. 参考答案:
答:这是因为点的样式设置不对,系统默认的点样式就是一个点,与线重合在一起,所以看不见。
4。
