二级双摆线钢球减速器的设计与制造
摆线钢球减速器设计
摆线钢球减速器设计摆线钢球减速器设计摆线钢球减速器是一种常见的传动装置，其设计可以帮助实现高效率和精确的动力转换。
下面将逐步介绍这种减速器的设计过程。
第一步：确定需求和参数在设计摆线钢球减速器之前，首先需要明确应用场景中的需求和参数。
这包括输出转速、扭矩要求、重量限制等。
根据这些参数，我们可以开始进行减速器的设计。
第二步：选择减速比减速比是决定减速器输出转速和扭矩的关键因素。
根据应用需求和参数，选择一个合适的减速比。
减速比可以通过增大输入和输出轮的尺寸比例来实现。
第三步：确定输入轮和输出轮的齿轮数量输入轮和输出轮的齿轮数量决定了传动比例。
根据所选的减速比，计算出输入轮和输出轮的齿轮数量，以确保所需的传动比例。
第四步：设计齿轮和轴承根据输入轮和输出轮的齿轮数量和减速比，设计齿轮的齿形和尺寸。
同时，选择适合的轴承来支撑齿轮和轴的运动。
第五步：设计摆线钢球机构摆线钢球机构是摆线钢球减速器的核心部件。
在设计中，需要确定摆线钢球的数量、直径和位置，并确保钢球之间的运动平稳。
第六步：设计外壳和安装结构根据整体设计，设计减速器的外壳和安装结构。
外壳需要提供足够的强度和刚度来保护内部组件，并提供方便的安装和维护。
第七步：进行模拟和优化在进行实际制造之前，进行减速器的模拟和优化是必要的。
使用计算机辅助设计软件进行模拟，并根据结果对设计进行优化，以确保减速器的性能符合要求。
第八步：制造和测试根据设计图纸和优化结果，进行减速器的制造。
制造完成后，进行各项测试，包括输出转速、扭矩和噪音等。
根据测试结果，对减速器进行调整和改进。
总结：通过以上的步骤，我们可以设计出一个高效率和精确的摆线钢球减速器。
然而，需要注意的是，不同的应用场景可能需要不同的设计方法和参数选择。
因此，在设计过程中，需要根据具体需求进行调整和优化。
二级减速器课程设计说明书
二级减速器课程设计说明书一、设计任务设计一个用于特定工作条件的二级减速器，给定的输入功率、转速和输出转速要求，以及工作环境和使用寿命等限制条件。
二、传动方案的拟定经过对各种传动形式的比较和分析，最终选择了展开式二级圆柱齿轮减速器。
这种方案结构简单，尺寸紧凑，能够满足设计要求。
三、电动机的选择1、计算工作机所需功率根据给定的工作条件和任务要求，计算出工作机所需的功率。
2、确定电动机的类型和型号综合考虑功率、转速、工作环境等因素，选择合适的电动机类型和型号。
四、传动比的计算1、总传动比的计算根据电动机的转速和工作机的转速要求，计算出总传动比。
2、各级传动比的分配合理分配各级传动比，以保证减速器的结构紧凑和传动性能良好。
五、齿轮的设计计算1、高速级齿轮的设计计算根据传动比、功率、转速等参数，进行高速级齿轮的模数、齿数、齿宽等参数的设计计算。
2、低速级齿轮的设计计算同理，完成低速级齿轮的相关设计计算。
六、轴的设计计算1、高速轴的设计计算考虑扭矩、弯矩等因素，确定高速轴的直径、长度、轴肩尺寸等。
2、中间轴的设计计算进行中间轴的结构设计和强度校核。
3、低速轴的设计计算完成低速轴的设计计算，确保其能够承受工作中的载荷。
七、滚动轴承的选择与计算根据轴的受力情况和转速，选择合适的滚动轴承，并进行寿命计算。
八、键的选择与校核对连接齿轮和轴的键进行选择和强度校核，以确保连接的可靠性。
九、箱体结构的设计考虑减速器的安装、润滑、密封等要求，设计合理的箱体结构。
包括箱体的壁厚、加强筋、油标、放油螺塞等的设计。
十、润滑与密封1、润滑方式的选择根据齿轮和轴承的转速、载荷等因素，选择合适的润滑方式。
2、密封方式的选择为防止润滑油泄漏和外界灰尘进入，选择合适的密封方式。
十一、设计总结通过本次二级减速器的课程设计，对机械传动系统的设计过程有了更深入的理解和掌握。
在设计过程中，充分考虑了各种因素对减速器性能的影响，通过计算和校核确保了设计的合理性和可靠性。
二级减速器课程设计完整版
二级减速器课程设计完整版1. 引言减速器是机械传动系统中常见的关键部件之一，用于降低传动装置的转速并提高扭矩输出。
二级减速器作为一种常见的减速器类型，具有广泛的应用范围。
本文旨在通过设计一个完整的二级减速器课程，介绍二级减速器的原理、设计和应用。
2. 二级减速器原理介绍2.1 主要结构组成二级减速器通常由输入轴、输出轴、两级齿轮传动系统和壳体组成。
其中，输入轴将动力源的旋转运动传递给第一级齿轮组，第一级齿轮组再将运动传递给第二级齿轮组，最终通过输出轴输出。
2.2 工作原理当输入轴旋转时，第一级齿轮组将动力传递给第二级齿轮组，通过齿轮的啮合关系实现速度的减速和输出转矩的增大。
第一级齿轮组的齿比用于实现初级减速，第二级齿轮组的齿比则用于实现次级减速。
3. 二级减速器设计步骤3.1 确定设计参数根据具体的应用需求和要求，确定二级减速器的输入转速、输出转矩、减速比等设计参数。
3.2 齿轮选择和设计根据确定的设计参数，选择适当的齿轮材料和规格，并进行齿轮的设计计算。
考虑到齿轮的强度和耐久性，要确保齿轮的模数和齿数满足设计要求，并进行齿形的优化设计。
3.3 轴的设计根据齿轮的参数和要求，设计输入轴和输出轴，并选择适当的材料和尺寸。
在轴的设计过程中，要考虑到扭矩传递和轴的刚度等因素，确保轴能够稳定运行并传递足够的扭矩。
3.4 壳体设计根据齿轮和轴的尺寸，设计适当的壳体结构和外形，并考虑到装配、润滑和散热等因素。
壳体的设计需要保证齿轮和轴可以正确安装和定位，同时提供良好的密封性和机械强度。
4. 二级减速器应用案例以工业搅拌机为例，介绍二级减速器在实际应用中的情况。
工业搅拌机通常需要较大的转矩和较低的转速，因此二级减速器是一种理想的传动选择。
通过连接电动机和搅拌机装置，二级减速器能够将高速低扭矩的电动机输出转换为低速高扭矩的搅拌机运动。
5. 总结通过对二级减速器的课程设计，我们全面了解了二级减速器的原理、设计和应用。

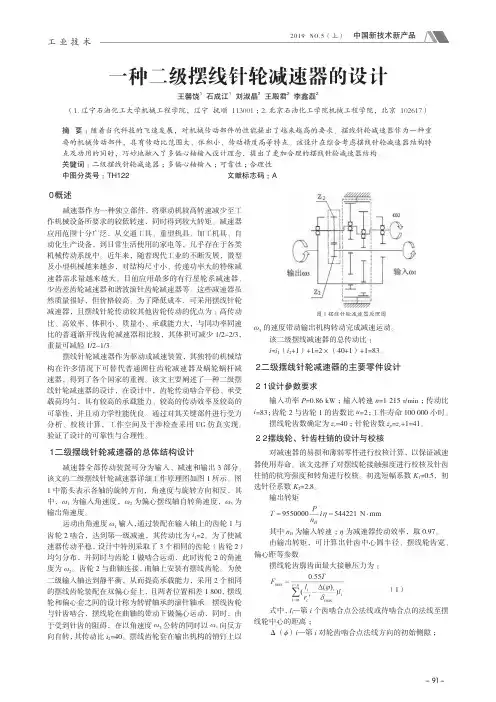

一种二级摆线针轮减速器的设计
对减速器的易损和薄弱零件进行校核计算，以保证减速 器使用寿命。该文选择了对摆线轮接触强度进行校核及针齿 柱销的抗弯强度和转角进行校核。初选短幅系数 K1=0.5，初 选针径系数 K2=2.8。
输出转矩
其中 nH 为输入转速 ；η 为减速器传动效率，取 0.97。 由输出转矩，可计算出针齿中心圆半径、摆线轮齿宽、 偏心距等参数。 摆线轮齿廓齿面最大接触压力为 ：
摆线针轮减速器作为驱动或减速装置，其独特的机械结 构在许多情况下可替代普通圆柱齿轮减速器及蜗轮蜗杆减 速器，得到了各个国家的重视。该文主要阐述了一种二级摆 线针轮减速器的设计，在设计中，齿轮传动啮合平稳、承受 载荷均匀，具有较高的承载能力、较高的传动效率及较高的 可靠性，并且动力学性能优良。通过对其关键部件进行受力 分析、校核计算，工作空间及干涉检查采用 UG 仿真实现。 验证了设计的可靠性与合理性。
要的机械传动部件，具有传动比范围大、体积小、传动精度高等特点。该设计在综合考虑摆线针轮减速器结构特
点及功用的同时，巧妙地融入了多偏心轴输入设计理念，提出了更加合理的摆线针轮减速器结构。
关键词 ：二级摆线针轮减速器 ；多偏心轴输入 ；可靠性 ；合理性
中图分类号 ：TH122
文献标志码 ：A
N
摆线轮齿与针齿最大接触应力 ：
其 中，b 为 摆 线 轮 宽 度 ；Ec 为 材 料 弹 性 模 量 ；ρei 为摆线轮当量曲率半径。[σH] 材料为轴 承钢硬度 58~62HRC 时的允许接触强度，取值 1000 MPa~1200 MPa。
针齿销抗弯强度 ：
其中，L 为针齿销的跨度；dsp 为针齿销的直径；σbb 为针齿 销材料许用弯曲应力，材料为轴承钢时取值 150 MPa~200 MPa。
二级减速器课程设计
二级减速器课程设计引言本文档介绍了一个关于二级减速器的课程设计。
二级减速器是机械工程中常用的装置，用于降低旋转运动的速度并增加输出转矩。
通过本课程设计，学生可以深入了解二级减速器的原理、设计和应用。
课程目标本课程设计旨在使学生掌握以下知识和技能：•了解二级减速器的基本原理和工作方式•掌握二级减速器的设计流程和计算方法•学会使用仿真软件进行二级减速器的虚拟设计和分析•理解二级减速器在机械工程中的应用场景和优势课程内容1.二级减速器简介–介绍二级减速器的定义和作用–解释二级减速器的基本原理和工作方式2.二级减速器的设计流程–介绍二级减速器设计的基本步骤–解释二级减速器的相关参数和计算方法–演示二级减速器设计的案例3.二级减速器的仿真设计–学习如何使用常见的仿真软件进行二级减速器的虚拟设计–通过仿真软件对不同设计方案进行分析和比较4.二级减速器在机械工程中的应用–介绍二级减速器在各种机械传动系统中的应用–分析二级减速器相比其他减速器的优势和适用性实验设计为了帮助学生更好地理解和掌握二级减速器的设计和应用，本课程设计还包括以下实验项目：1.二级减速器构件制作实验：学生通过制作和组装二级减速器的构件，加深对其结构和工作原理的理解。
2.二级减速器装配实验：学生在指导下，进行二级减速器的装配操作，学习如何正确组装和调整减速器。
3.二级减速器性能测试实验：学生使用测试设备对组装好的二级减速器进行性能测试，验收其设计的合理性和工作稳定性。
评估方式为了评估学生对二级减速器课程设计的掌握程度，采用以下评估方式：1.实验报告：学生需提交实验报告，详细描述实验过程、结果和分析。
2.设计作业：学生需完成指定的设计作业，包括二级减速器的计算和仿真设计。
3.答辩：学生需参加答辩环节，回答相关问题并展示对二级减速器课程设计的理解。
参考资料•。

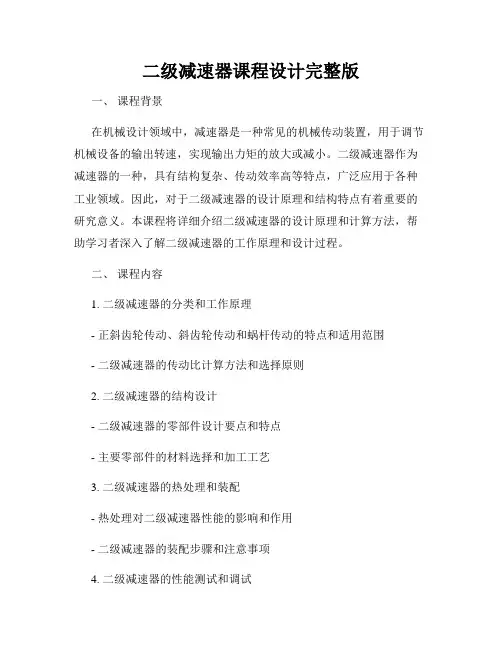

二级减速器课程设计完整版
二级减速器课程设计完整版一、课程背景在机械设计领域中，减速器是一种常见的机械传动装置，用于调节机械设备的输出转速，实现输出力矩的放大或减小。
二级减速器作为减速器的一种，具有结构复杂、传动效率高等特点，广泛应用于各种工业领域。
因此，对于二级减速器的设计原理和结构特点有着重要的研究意义。
本课程将详细介绍二级减速器的设计原理和计算方法，帮助学习者深入了解二级减速器的工作原理和设计过程。
二、课程内容1. 二级减速器的分类和工作原理- 正斜齿轮传动、斜齿轮传动和蜗杆传动的特点和适用范围- 二级减速器的传动比计算方法和选择原则2. 二级减速器的结构设计- 二级减速器的零部件设计要点和特点- 主要零部件的材料选择和加工工艺3. 二级减速器的热处理和装配- 热处理对二级减速器性能的影响和作用- 二级减速器的装配步骤和注意事项4. 二级减速器的性能测试和调试- 对二级减速器进行性能测试的方法和工具- 二级减速器的调试原则和步骤三、课程目标通过本课程的学习，学生将能够掌握二级减速器的设计原理和计算方法，了解二级减速器的结构特点和制造工艺，具备二级减速器的设计和调试能力。
同时，通过实际操作和案例分析，提高学生对于机械设计的实践能力和解决问题的能力，为将来从事机械设计相关工作打下坚实的基础。
四、课程教学安排- 第一阶段：介绍二级减速器的分类和工作原理，包括传动比的计算和选择方法。
学生需要通过课堂理论学习和案例分析，掌握相关理论知识。
- 第二阶段：实践操作，包括二级减速器结构设计、材料选择和加工工艺的实际操作。
学生将根据教师指导，完成二级减速器零部件的设计和制作。
- 第三阶段：实验室测试和调试，学生将在实验室进行二级减速器的性能测试和调试操作。
通过实验数据的分析和处理，学生将掌握二级减速器的调试原则和方法。
五、课程评估本课程的评估方式将采用学习报告、设计作业和实验成绩相结合的方式。
学生需要完成相关的作业和实验报告，通过对课程内容的掌握和实践操作的表现，来评估学生的学习效果和能力提升情况。
二级减速器的设计及箱体制造工艺规程毕业设计(论文)[管理资料]
![二级减速器的设计及箱体制造工艺规程毕业设计(论文)[管理资料]](https://img.taocdn.com/s3/m/19b5b7fd76c66137ef06193d.png)
毕业设计(论文)二级减速器的设计及箱体制造工艺规程TWO GEARBOX CASING DESIGN AND MANUFACTURINGPROCESS PLANNING学生姓名班级学院名称专业名称指导教师学位论文原创性声明本人郑重声明：所呈交的学位论文，是本人在导师的指导下，独立进行研究工作所取得的成果。
除文中已经注明引用或参考的内容外，本论文不含任何其他个人或集体已经发表或撰写过的作品或成果。
对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标注。
本人完全意识到本声明的法律结果由本人承担。
论文作者签名：日期：年月日学位论文版权协议书本人完全了解关于收集、保存、使用学位论文的规定，即：本校学生在学习期间所完成的学位论文的知识产权归所拥有。
有权保留并向国家有关部门或机构送交学位论文的纸本复印件和电子文档拷贝，允许论文被查阅和借阅。
可以公布学位论文的全部或部分内容，可以将本学位论文的全部或部分内容提交至各类数据库进行发布和检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。
论文作者签名：导师签名：日期：年月日日期：年月日摘要二级减速器由于其效率高，寿命长，维护简单等特点，成为机械工程领域广泛应用的一种机械传动形式。
此装置常用于工作机和原动机、执行机构之间,起到传递转矩和匹配转速的作用。
二级齿轮减速器已经成为现代工业生产中必不可缺的基础装置，涉及制造业、建筑业、冶金、采矿等各个行业。
借毕业设计这次难得机会，我们将主要介绍二级直齿圆柱齿轮减速器的设计过程以及箱体的制造工艺规程。
首先会对传动方案的评述进行介绍，再为齿轮减速器选择传动装置，然后对减速器的设计的各部件进行计算（包括轴的结构设计、电动机的选择、齿轮的形式、键的选择与校核、联轴器的选择与校核、齿轮传动形式的选择、选择齿轮传动和轴承的润滑方式九部分内容）。
通过二维制图软件对齿轮减速器的箱体进行平面设计，完成齿轮减速器的箱体的装配图和上箱体和箱座的绘制。
二级减速器课程设计完整版
二级减速器课程设计完整版嘿，伙计们！今天我们要聊聊一个非常有趣的话题——二级减速器课程设计。
你们知道吗，这个东西在我们的日常生活中可是非常重要哦！它就像是我们生活中的一个小小的“超级英雄”，能够帮助我们解决很多问题。
那么，让我们一起来了解一下这个神奇的小家伙吧！我们要明确什么是二级减速器。
简单来说，它就是一种能够将高速旋转的动力传递到低速旋转的装置。
它的结构其实很简单，主要由输入轴、输出轴、齿轮箱和轴承等部分组成。
但是，虽然它的结构看起来很简单，但是要想设计出一个性能优越、使用寿命长、维护方便的二级减速器，可不是一件容易的事情哦！那么，我们该如何进行二级减速器课程设计呢？我们要了解二级减速器的工作原理。
简单来说，就是通过齿轮之间的啮合来实现动力的传递。
当我们需要将高速旋转的动力传递到低速旋转时，就需要使用二级减速器。
而在这个过程中，我们需要注意的是，齿轮的选择是非常关键的。
因为不同的齿轮材料和齿数会影响到减速器的性能和寿命。
所以，在设计二级减速器时，我们要充分考虑齿轮的选择问题。
接下来，我们要考虑的是二级减速器的尺寸和安装方式。
这个问题很重要，因为它直接影响到减速器的稳定性和使用寿命。
一般来说，我们在设计二级减速器时，要根据实际的使用环境和要求来选择合适的尺寸和安装方式。
比如说，如果我们需要将减速器安装在一个高温、高湿的环境中，那么我们就要选择耐高温、耐湿的材料来制造减速器；而如果我们需要将减速器安装在一个震动较大的环境中，那么我们就要选择具有较好抗震性能的材料来制造减速器。
我们还要考虑二级减速器的维护问题。
毕竟，任何一个机械设备都需要定期进行维护和保养才能保证其正常运行。
对于二级减速器来说也是如此。
我们在设计二级减速器时，要尽量使其结构简单、易于拆卸和维修。
这样一来，不仅可以降低维护成本，还能提高设备的使用寿命。
我们要考虑的是二级减速器的安全性问题。
在设计过程中，我们要充分考虑到可能存在的安全隐患，并采取相应的措施加以预防。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
二级双摆线钢球减速器的设计与制造
摘要：通过分析双摆线钢球减速器的构造原理和类型，以双摆线钢球减速器的核心部件——摆线槽为重点来设计减速器。
对这种减速器里面的摆线槽的构造、滚动式的排列方式、数控加工方法等方面做一系列的分析和设计，以便设计和制造出更好的新型二级双摆线钢球减速器。
关键字：双摆线；减速器；设计制造
科技的进步社会的发展，已经阻挡不了现代化的工业生产步伐，自动化的生产模式与水平渐渐的被提高，使得旧型的齿轮减速器逐渐的被某些更加高级更新新型的减速器所取代。
就目前来说，在减速器研究方面，越来越重视减速器的体积、质量和其制造成本、使用成本，降低噪音污染等方面；在保证其正常工作和正常提供动力的基础之上，来增加减速器的效率，延缓减速器的使用期限。
最近一段时间内，国内外的学者都对双摆线钢球减速器的研究很重视，发展也很快。
本文就主要对双摆线钢球减速器的设计和制造做一些研究。
1.双摆线钢球减速器的构造
双摆线钢球减速器是目前的一种最新型的二齿差K-H-V行星传动设备，主要由以下部件组成：1 输入轴；2动摆线盘；3减速器的输入部分；4减速部分动摆线盘、输出轴；5转臂轴承；6 预压螺母；7动摆线盘、定摆线盘；8用开调节各啮合副间的配合间隙。
动、定摆线盘上面刻制的用于内外摆线的沟槽会形成一条全封闭的循环轨道，当转动输入轴的时候，上面的偏心部分就会用过转臂轴承带动动摆线盘旋转，循环轨道上排列的钢球就被用过滚动使用，致使动摆线盘自转，形成行星轨迹运动。
位于动摆线盘上的另一个球窝与输出轴上的球窝的刻制原理都是按照平行四边形来制作的，并且他们和多个钢球组成W型机构，在通过动摆线将动力传送给输出轴，从而就完成了输出轴的低速旋转。
双摆线钢球减速器通过钢球这种中间介质来传递同轴之间的动力和运动，这样就实现了结构简单紧凑、运转方便、制造简易、造价低，寿命长的预想；以钢球的滚动代替了传动的滑动，使得金属不易磨损，传动动力效率高，误差小，精确度高，质量轻便、体积小巧、传动效果明显等优点；比较适合在以传动为主又要求体积小巧、传动率较高的场所使用。
所以在一些精密仪器中就会常用到双摆线钢球减速器，比如说一些测量比较精密的仪器，航空航天部门，医疗部门的测量机械、机器人等等。
这都是由于双摆线减速器有着非常好的可靠性、稳定性和优秀的设计理念。
1.1摆线槽的外形设计
在设计双摆线减速器的过程中，主要会考虑到摆线槽如何制造会更加的使其结构简单化、方便加工、磨损减少、高效率、承载能力、灵活度等方面。
滚动装置可以考虑使用钢球，短圆柱等各种滚珠。
而摆线槽就可以采用直槽、V形槽、
单弧球形槽、双弧球形槽。
通过比较可以得出：采用直形槽配短圆柱的时候，用线接触摆线槽和短圆柱，这样就加工起来比较方便，承载能力强，但是圆柱面和槽底的接触面就会有很大的摩擦，产生阻力；采用V形槽配双锥球形的时候，可以用线接触，也可以配钢球接触，这样的话就更加的简单，加工起来也很方便，但是对于加工时的精确度要求就很高；采用单弧球形槽配钢球的时候，可以形成面面接触。
缺点就是加工摆线槽的时候容易受到切球刀的限制；采用双弧球形槽配钢球的时候，加工摆线槽的时候就不是很方便。
通过以上的分析比较，采用单弧形槽配钢球的话，底部就可以再打开一个小槽，便于储存润滑油。
1.2减速器的结构形成
为了在不同的场所使用不同的减速器，所以也就会设计成不同形状的减速器。
采用卧式或者立式的形状，卧式的话就用在水平力方面的传递，立式则就用在垂直力方面的传递；采用带底座和不带底座的样子，带底座的话就用于和地基连接；也可以吧减速器和电器等连接在一起；增加风扇或者散热装置，利于减速器的散热。
1.3摆线槽的数控加工
作为一只新型的减速器，在他工作时，内部的齿轮曲线是内、外摆线之间的等距离的曲线，内外摆线自身的位置其实是加工刀具的中心点。
所以，影响减速器的效果和工作性能的关键是加工精度。
关于如何加工摆线齿轮，线阶段主要采用的是插齿、滚齿、铁齿法，并且都是在圆面上加工，不管是哪一种方法，都要设计一套用于加工摆线的模具。
现在要在圆盘上面刻槽的话就会有很大的难度，所以我们将会采用数控的加工方法和技术，用于解决这一道难题。
数控加工时一般都会采用编程的方法来进行。
研究表明，利用CAXAEB制作的摆线图表，让CAXA工程师编写G代码程序，并通过DNC传输软件来传达电子信号，如此一来，利用数控加工出来的内外摆线的精确度就会相当的高。
2.双摆线钢球减速器的制造
2.1首先要先制造模具，或者说是模型。
根据力学模型分析得到一下假设：环形槽接触钢球的时候，负载力于表面垂直，就可以认为接触的面不存在摩擦力或者阻力，就是比较光滑；相互接触的两个物体之间产生的变形力只有弹性变形的话，而且还要符合虎克定律；除了接触面，摆线盘出现的变形就忽略不计；钢球自身的陀螺力和形成的自旋不考虑在范围之内；每个传动部件相对轴线的位移不计算，加工时产生的误差也不计算。
2.2根据变形钢球减速器的输出装置的结构和传递动力的原理，可以知道行星摆线盘上面的环形槽所受到的力为空间中的超静定力，为了方便计算，可以将力在行星摆线盘上面进行投影，转化成平面的超定力系。
最后就可以建立输出机构的模型。
当行星摆线盘的转动处于逆时针方向时，输出盘就会对行星摆线盘强
加一个顺时针方向的扭矩。
结束语
二级双摆线钢球减速器是一种目前很新型的减速器，其结构简单、便于制造、体积小巧、质量轻便，摩擦阻力弱，损耗低、高效率、可以用于微型器具的减速。
目前常用在一些精确度要求较高的场所使用，而且现在研究人员也在不断的深化研究，进行系列化的生产和商业化的设计等创新。
参考文献：
[1]吴勤保.双摆线钢球减速器齿廓曲线参数的选择[J].机械设计，2007（07）.
[2]王勇，王文华，孙强，黄林杰，谢广敏.新型摆线活齿减速器的研究[J].矿山机械，2008（20）.
[3]吴勤保，李思益.双摆线钢球减速器的结构及运动原理分析[J].机械设计，2006（06）.。
