第3章专题训练四 画电路图和连接电路—2020秋九年级物理上册教科版课堂复习课件
教科版九年级物理上册第三章第三节电路的连接练习含答案
3.3电路的连接练习一、选择题1、在参观人民检察院未成年人法治教育基地时，小明发现，在一处地面上有“沉迷网络”“交友不慎”两个圆形模块。
用脚踩其中任何一个模块，与模块连接的电视上就会播放相应的教育短片。
下列有关分析正确的是（）A．两个模块相当于开关，彼此串联B．两个模块相当于开关，彼此并联C．两个模块相当于电源，彼此并联D．两个模块相当于电源，彼此串联2、下列电路图中，哪个是串联电路()3、如图所示的电路中，使两盏灯都有电流流过的操作是（）A. 只闭合开关S1B. 只闭合开关S2、S3C. 只闭合开关S2D. 开关S1、S2、S3都闭合4、关于如图电路的判断，正确的是（）A．只闭合开关S1时，灯泡L1、L3并联B．只闭合开关S2时，灯泡L2、L3并联C．只闭合开关S2、S3时，灯泡L2、L3串联D．闭合所有开关时，灯泡L1、L2并联，L3短路5、如图3－3－5所示，要使灯泡L1和L2组成并联电路，应()图3－3－5A．只闭合S2B．只闭合S3C．只闭合S1和S3D．只闭合S2和S36、如图所示，开关S闭合时，灯泡L1、L2组成并联电路的是（）7、如图所示为某宾馆的房卡，进入房间后只有把房卡插入槽中，房间内的灯和插座才会有电。
关于房卡和房间内用电器的连接，下列说法中错误的是（ B ）A. 房卡相当于一个开关B. 房卡实际上是一个用电器C. 房卡插入槽内时一定是接在干路上D. 房间内的电灯和插座是并联的8、小华用如图所示电路进行如下操作，下列说法正确的是（B ）A. 直接将A、B连接，闭合开关后电路短路B. 测量电流时，应将电流表“+”接在A点，“－”接在B点C. 在A、B间接电压表，闭合开关后电压表无示数D. 在A 、B 间接另一灯泡，两灯泡是并联的9、某档案馆的保密室进出门有下列要求：甲、乙两资料员必须同时用各自的钥匙（S 甲、S 乙分别表示甲、乙两资料员的钥匙）使灯亮才能进入保密室；而馆长只要用自己的钥匙（S 馆长表示馆长的钥匙）使灯亮就可以进入保密室。

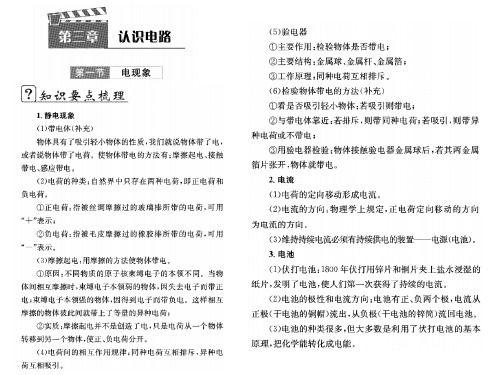

第三章 认识电路—2020秋教科版九年级物理上册习题课件
九年级物理上册(人教版)习题课件：15.专题四 画电路图
ቤተ መጻሕፍቲ ባይዱ
连电路，画电路图，不能看一根线连(画)一根线，看一个元件连(画) 一个元件，应先读出电流的路径，再根据电流的路径连线或画图。如图 所示的电路中，电流的路径为：电流从电源正极出发，经过开关S1后， 分成两路，一路经过灯泡L1，另一路经过灯泡L2和开关S2，两路汇合后， 回到电源负极。
12．按实物连接图画出相应的电路图。
13．根据实物图，画出对应的电路图。
14．(原创题)如图所示是简易电吹风的电路连接图，请画出对应的电 路图。(发热丝用电阻符号“—▭—”表示)
6.根据电路图，将实物图补连完整。
7．根据电路图，连接实物图。
类型二 画电路图 8．根据如图所示的实物连线图，画出对应的电路图。(要求连线要横 平竖直，尽量使电路图简洁美观)
9．按图所示的实物图在方框内画出它相应的电路图。
10．如图是小刚同学连接的实物电路，请你画出其电路图。
11．按实物连接图画出相应的电路图。
注意问题：(1)画电路图要规范 (2)连实物图导线不要交叉 (3)按一定的顺序连图 (4)电路图与实物图的元件位置应一一对应
类型一 连实物图 1．根据图甲所示的电路图连接图乙中的电路。
2．根据电路图连接实物图。
3．根据电路图连接实物图。
4．根据电路图，用笔画线代替导线，连接好实物图。
5．根据电路图连实物图。
2019-2020学年教科版九年级物理上册第3章《 认识电路》单元测试题及答案
《第3 章认识电路》测试题一、单选题（共18题；共36分）1.丝绸摩擦过的玻璃棒靠近一轻质小球，发现两者互相排斥，由此可鉴定( )A.小球一定带正电B.小球一定带负电C.小球可能带负电，也可能带正电D.小球一定不带电2.如图所示，开关S闭合时，灯泡与组成并联电路的是（）A. B. C. D.，现要使两只灯泡并联连接，下列做法能达到目的的是（）3.如图所示的电路中有两只灯泡L 、L1 2A.闭合S、S，断开S1 3 2B.闭合S、S，断开S1 2 3C.闭合S 、S，断开S2 3 1D.闭合S，断开S、S2 1 34.下列元件中不是组成电路的必要元件的是（）A.验电器B.开关C. 用电器D.电源5.下列说法正确的是（）A.公路边的灯要亮一起亮，要灭一起灭，所以这些灯一定是串联的B.点亮的节日小彩灯串上取下任一个，一串都不亮了，它们是串联的C.并联电路中，若一个用电器断路，则其余用电器也不可能工作D.家中的电灯、电视机、电冰箱等电器设备之间是串联的6.如图所示的电路中，闭合开关后两盏灯都可能发光的是（）A.只闭合开关S1B.只闭合开关S2C. 只闭合开关S、S1 2D.开关S、S、S都闭合1 2 37.如图所示各电路图中，属于串联的是（）A. B. C. D.8.如图所示的电路，下列判断正确的是（）A.闭合开关S、S，断开开关S 时，灯L、L串联1 32 12B.闭合开关S，断开开关S 、S时，灯L 、L并联2 13 1 2C. 闭合开关S、S，断开开关S 时，灯L 、L不亮1 2 3 12D.同时闭合开关S、S、S时，电源短路1 2 39.关于粒子和宇宙，下列认识中正确的是（）A.雾霾是由于分子不停地运动形成的B.摩擦起电的过程中创造了电荷C.卢瑟福提出的原子的核式结构模型，认为原子是原子核和电子组成的D.地球等行星围绕太阳转动，太阳是宇宙的中心10.电热水器金属内胆出水口加接一段曲长管道，在电热水器漏电且接地线失效时，能形成“防电墙”，保障人的安全，如图所示，当热水器漏电且接地线失效时，其金属内胆与大地间电压为220V，由于曲长管道中水具有电阻（简称“隔电电阻”），因而人体两端的电压不高于12V，下列说法正确的是（）A.“隔电电阻”大于“人体电阻”B.曲长管道应选用导电性能好、管壁较厚的铜管C.热水器漏电且接地线失效时，“防电墙”使人体内无电流通过D.热水器漏电且接地线失效时，“隔电电阻”与“人体电阻”并联11.在如图所示的电路中，若将电源和灯L的位置互换后，下列说法正确的是（）1A.灯L、L串联1 2B.灯L 、L并联1 2C.开关S 只控制L1D.开关S只控制L212.如图所示，当开关S由闭合变为断开时，下列说法中不正确的是（）A.电路中的电流为零B.灯泡两端电压为零C.电灯的电阻为零D.电源两端的电压不为零13.举重比赛有甲、乙、丙三个裁判，其中甲为主裁判，乙和丙为副裁判．若裁判认定杠铃已被举起，就按一下自己面前的按钮．要求主裁判和至少一个副裁判都按下自己面前的按钮时，指示杠铃被举起的灯泡L 才亮．以下符合这一要求的电路是（）A. B. C. D.14.在如图所示的电路中，电源电压为 3V ，当开关 S 、S 都闭合时，则（ ）1 2A. 电压表的示数为 3VB. 电流表将被烧坏C. 灯 L 不亮，灯 L 亮12D. 两只灯泡都将被烧坏15.把一根塑料绳一端扎紧，从另一端撕开成许多细丝，用干燥的手从上向下捋几下，发现细丝张开了(如 下左图所示)，细丝张开的原因是（ ） A. 异种电荷相吸B. 同种电荷相斥C. 分子间斥力D. 分子间引力16.如上右图是晓敏连接的电路图．同时闭合开关 S 和 S 后，灯泡 L 和 L 的发光情况分别是（ ） 1 2 1 2 A. 灯泡 L 发光、L 不发光1 2 C. 灯泡 L 和 L 均不发光12 B. 灯泡 L 不发光，L 发光1 2 D. 灯泡 L 和 L 均发光1 2 17.在用滑动变阻器改变灯泡亮度的实验中，对于连接实验电路的注意事项，不必要的一点是（ ） A.连入变阻器时，应使滑片位于变阻器值最大的位置 B. 开关、电流表应接在靠近电源电流流出的一端 C. 连接电路时，应先将开关断开D. 电流表应与灯泡串联，并使它的“+”接线柱，靠近电源的“+”极一端． 18.如图，下面叙述错误的是（ ） A. 只有 S 闭合时只有 L 发光2 3B. S 、S 都闭合时只有 L 、L 两灯并联1 2 1 2 C. S 、S 都闭合时是三灯并联电路 1 2 D. S 、S 都断开时是三盏灯串联电路1 2 二、填空题（共 10 题；共 22 分）19.如图是简化了的电冰箱的电路图。
2020秋教科版物理初中九年级上册章节同步测试卷：第三章测试卷(含解析)
第三章测试卷一、选择题（每题3分，共36分）1．（3分）如图是医院病房与护士值班室的示意图，病人需要护理时，只要按床边的按钮开关就能及时通知护士：1号床的病人按下开关S1，护士值班室的灯L1亮；2号床的病人按下开关S2，护士值班室的灯L2亮。
下列电路图符合要求的是（）A．B．C．D．【考点】HU：串、并联电路的设计．【分析】该电路为并联电路，且每盏灯与对应的开关串联，然后再并联接在电源上。
【解答】解：因为每盏灯与对应的开关串联，且并联接在电源上，故选项A正确，选项B C D错误；故选：A。
【点评】会设计串、并联电路，并且会根据要求分析出正确的电路。
2．（3分）如图所示的电路中，闭合开关后两盏灯都可能发光的是（）A．只闭合开关S1B．只闭合开关S2C．只闭合开关S1、S2D．开关S1、S2、S3都闭合【考点】HS：电路的基本连接方式．【分析】串联电路是指各用电器顺次连接的电路；并联电路是指各用电器并列连接的电路。
可以假设两个灯泡串联或并联进行分析开关的闭合情况。
【解答】解：如果两灯泡串联，电流从正极流出经过L2、S2和L1流回负极；因此只需闭合开关S2；如果两灯泡并联，电流从正极流出分别经过S3和L1以及L2和S1，并流回负极；因此需要闭合开关S1、S3。
故选：B。
【点评】解答本题需要掌握：串并联电路的特点，并会设计串并联电路。
3．（3分）一般家庭的卫生间都要安装照明灯和换气扇。
使用时，有时需要各自独立工作，有时需要它们同时工作。
如图所示的电路，你认为符合上述要求的是（）A．B．C．D．【考点】HU：串、并联电路的设计．【分析】并联电路的特点：在并联电路中，从电源正极流出的电流在分支处要分为两路，每一路都有电流流过，因此即使某一支路断开，但另一支路仍会与干路构成通路。
【解答】解：照明灯和换气扇，有时需要各自独立工作，所以它们必须是并联的，并且要各有开关控制，所以A、B、D不符合题意，只有C符合题意；故选：C。
教科版九年级物理上册一课一练第三章认识电路复习题(word版,含答案解析)
教科版九年级物理上册第三章认识电路复习题
一、单项选择题（共20小题；共40分）
1. 在如图所示电路中，正确的是
A. B.
C. D.
2. 电视机的荧光屏表面经常有很多灰尘，其主要原因是
A. 荧光屏有吸附灰尘的能力
B. 屋子里灰尘的自然堆积
C. 电视机工作时，荧光屏表面温度较高
D. 电视机工作时，荧光屏表面有静电
3. 为保障司乘人员的安全，轿车上设有安全带未系提示系统。
当乘客坐在座椅上时，
座椅下面的开关闭合，若未系安全带（安全带控制开关断开），仪表盘上的指示灯将亮起；若系上安全带时，安全带控制开关闭合，指示灯熄灭。
如图所示设计的四个电路图中最合理的是
A. B.
C. D.
4. 如图所示的电路中，开关闭合后，两个灯泡属于串联的是
A. B.
C. D.
5. 甲、乙、丙三个轻质小球用绝缘细绳悬挂，如图所示，已知丙带正电，
则
A. 甲、乙均带正电
B. 甲、乙均带负电
C. 乙带正电，甲一定带负电
D. 乙带正电，甲可能不带电
6. 如图所示的电路中，闭合开关后两盏灯都能发光的是
A. B.
C. D.
7. 甲、乙两种干燥的绝缘物体，甲的原子核对核外电子的束缚能力较弱。
将它们相互
摩擦后分开。
下列叙述中错误的是
A. 乙得到了电子带负电
B. 甲失去了电子带正电
C. 甲、乙靠近会相互吸引
D. 摩擦产生了电荷，使甲乙带电
8. 如图所示电路中，要使两灯并联，下列做法正确的是。
