带式输送机变频节能控制技术的研究与应用
带式输送机的能耗分析及变频驱动节能研究
智能制造与设计今 日 自 动 化Intelligent manufacturing and DesignAutomation Today2021.3 今日自动化 ｜ 432021年第3期2021 No.3目前，煤矿业依旧是我国最大的能源工业，我国在煤矿开采方面的耗能约占到全国能源总消耗量的3.86%。
由此可见，煤矿业是我国产能最大的领域，同时也成为耗能最大的领域。
以某年产量为2 000万～3 000万t 、下属有12～17个新老煤矿的矿业集团为例，用于提升、通风、排水、运输、空压、热力、洗选、采掘等方面的较大型电力驱动装备为700～800台套，其各类设备数量及电耗情况如表1所示。
表1 煤矿生产主要工序中较大型电力驱动装备耗能情况表系统提升通风排水运输空压机热力洗选采掘总计数量/台套 50781529010919810/条线30700～800总装机容量/万kWh4.63.910.6 1.427 1.712预计年节能空间/万Tce4.11.10.50.52.30.30.310（约12亿度电）在煤矿开采中，主运输系统主要由带式输送机构成，针对带式输送机的大耗电率进行节能改造，将会对整体煤矿耗能产生巨大的影响。
1 皮带耗能分析1.1 传动滚筒上所需圆周力的计算在稳定运行时，钢绳芯带式输送机（受力示意见图1）的传动滚筒圆周力等于带式输送机的运行总阻力。
钢绳芯带式输送机的运行总阻力是由几种阻力组成的，这些阻力可分为五类：主要阻力F H 、倾斜阻力F st 、附加阻力F N 、特种主要阻力F s 1、特种附加阻力F s 2。
主要阻力F H 和附加阻力F st 的计算公式：（1）式（1）中，F H 为主要阻力，ω为运行阻力系数（取值见表2），L 为钢绳芯带式输送机长度，g 为重力加速度，取g =9.8 m/s 2，为每米输送机上托辊转动部分重量，为每米输送机下托辊转动部分重量，q 0为每米钢绳芯胶带重量，β为输送机运输倾角。

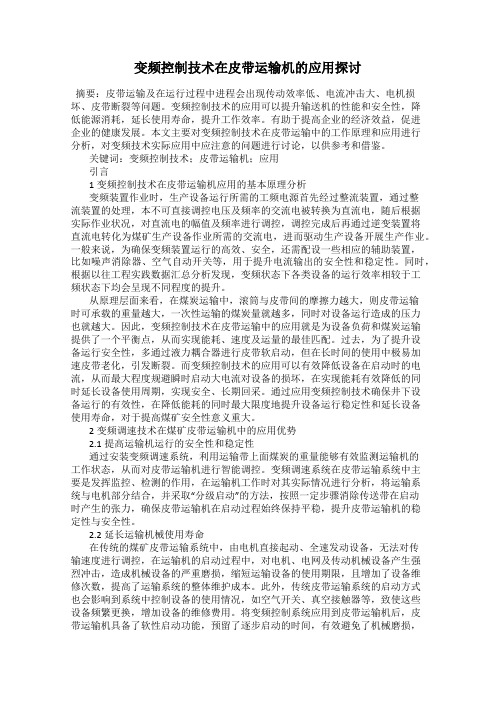

变频控制技术在皮带运输机的应用探讨
变频控制技术在皮带运输机的应用探讨摘要：皮带运输及在运行过程中进程会出现传动效率低、电流冲击大、电机损坏、皮带断裂等问题。
变频控制技术的应用可以提升输送机的性能和安全性，降低能源消耗，延长使用寿命，提升工作效率。
有助于提高企业的经济效益，促进企业的健康发展。
本文主要对变频控制技术在皮带运输中的工作原理和应用进行分析，对变频技术实际应用中应注意的问题进行讨论，以供参考和借鉴。
关键词：变频控制技术；皮带运输机；应用引言1变频控制技术在皮带运输机应用的基本原理分析变频装置作业时，生产设备运行所需的工频电源首先经过整流装置，通过整流装置的处理，本不可直接调控电压及频率的交流电被转换为直流电，随后根据实际作业状况，对直流电的幅值及频率进行调控，调控完成后再通过逆变装置将直流电转化为煤矿生产设备作业所需的交流电，进而驱动生产设备开展生产作业。
一般来说，为确保变频装置运行的高效、安全，还需配设一些相应的辅助装置，比如噪声消除器、空气自动开关等，用于提升电流输出的安全性和稳定性。
同时，根据以往工程实践数据汇总分析发现，变频状态下各类设备的运行效率相较于工频状态下均会呈现不同程度的提升。
从原理层面来看，在煤炭运输中，滚筒与皮带间的摩擦力越大，则皮带运输时可承载的重量越大，一次性运输的煤炭量就越多，同时对设备运行造成的压力也就越大。
因此，变频控制技术在皮带运输中的应用就是为设备负荷和煤炭运输提供了一个平衡点，从而实现能耗、速度及运量的最佳匹配。
过去，为了提升设备运行安全性，多通过液力耦合器进行皮带软启动，但在长时间的使用中极易加速皮带老化，引发断裂。
而变频控制技术的应用可以有效降低设备在启动时的电流，从而最大程度规避瞬时启动大电流对设备的损坏，在实现能耗有效降低的同时延长设备使用周期，实现安全、长期回采。
通过应用变频控制技术确保井下设备运行的有效性，在降低能耗的同时最大限度地提升设备运行稳定性和延长设备使用寿命，对于提高煤矿安全性意义重大。
简述带式输送机变频电控系统的应用
简述带式输送机变频电控系统的应用伴随着我国的工业自动化程度的不断推进，我国的工业电气控制也在不断的加大应用。
现阶段我国的工业应用的科学技术已经有了很大的发展。
文章主要针对带式输送机的变频调速控制系统来进行阐述其特点及应用。
标签：带式输送机；变频调速；控制系统；具体应用；软启动；节能我国矿山行业应用的皮带机现阶段安装或者使用变频调速，由于变频调速的优点很多，因此在实际的应用中应用非常的广泛。
带式输送机应用变频器主要有五个优点。
第一个优点是带式输送机应用变频调速能够有效的降低使用单位的生产成本；第二个优点是带式输送机应用变频调速能有在很大程度上提升企业的经济效益；第三个优点是变频调速本省的控制系统能够很好的对设备进行性能的控制和保护，能够不断的完善设备的使用功能和性能；第四个优点是变频调速控制由于其控制特点，能够有效的控制设备在运行中的故障；第五个优点是带式输送机由于使用了变频调速控制能够有效的延长设备的运行和使用寿命。
文章针对河北曹妃甸开发区龙城煤化厂中的带式输送机的变频控制进行阐述和分析，通过文章针对实际使用的阐述，能够清晰明了的了解变频电控系统的主要应用及其优点。
我们为龙城煤化厂设计的带式输送机的原有传动采用的是液力偶合器软启动形式，设备在启动的过程中启动电流非常大，设备的启动的瞬间的冲击对于设备的机械部分是一个非常大的伤害，如果不进行相应的保护措施，严重的情况会将设备损坏。
设备的启动加载过程中，时间是非常短的，这样引发的后果就是容易导致胶带的张力变化，这样就会严重的影响到设备的使用运行寿命。
龙城煤化厂的带式输送机经过一次电气控制方面的改造后已经能够很好的投入到生产使用中。
1 原有的带式输送机控制方式和运行使用状况本次改造的带式输送机的带宽一米；带速是2.52m/s；物料运输能力是750t/h。
原有的设备选用的电机功率是3×250kW。
设备的总长是910m。
原有的设备的驅动是采用液力偶合器的形式来带动传动滚筒的转动。
皮带输送机节能变频控制系统的应用
皮带输送机节能变频控制系统的应用摘要：目前，应用于综采工作面的皮带输送机存在能耗过大、事故频发的现象，为此皮带输送机的节能性能及其安全系数是确保综采工作面高效生产及节能生产的关键。
为了解决带式输送机运输的轻载或空载电机恒速运行造成电量损耗的问题，设计了具有变频调速功能的节能控制系统，给出了节能控制系统的设计方案，同时对设计完成的节能控制系统与原有系统进行对比分析，发现新设计的节能控制系统不仅可以提升带式输送机的运输效率，同时有效的降低了输送机的电量消耗，为带式输送机的节能控制系统优化设计提供一定的参考。
关键词：皮带输送机;节能变频控制系统;应用引言目前，皮带输送机在工作面是以恒定带速所运行的，而该速度是以最大载重量所设计的。
但是，在实际生产中皮带输送机并不是时刻以满载状态运行，此时若仍采用上述策略即会造成电能的浪费，还会加剧皮带输送机等部件的磨损。
为解决上述问题，需提出一套全新的皮带输送机控制策略，已达到节能减排的目的，为实现综采工作面的绿色、高效、安全生产奠定基础。
1皮带输送机节能控制思路就皮带输送机的节能而言，一般从采用减少系统功耗和提高系统传动效率两个方面着手实施。
其中，减少系统功耗需通过优化系统运行中的各项参数、减少设备的投入量以及减少设备运行期间的阻力实现；提高系统传动效率可通过采用高效驱动系统以及其他高效能设备实现。
这两项措施在优化改造时成本较高，而且其节能效果受所选用设备的性能所决定，并不是最有效的节能思路。
针对当前皮带输送机在综采工作面的运行状态，以最大载荷下的恒定速度运行。
当皮带输送机未达到满载要求时将会造成电能的浪费。
因此，将变频调速的控制思路应用于皮带输送机的节能控制中，以最低成本达到最佳节能效果。
2皮带节能控制系统的设计2.1皮带输送机能耗原因分析实际生产中，为了确保生产的安全性，先启动主皮带输送机，然后启动重板下料机，最后启动料仓下料设备。
也就是说，在下料设备启动时皮带输送机以空载的状态运行，而运行速度为最大载重的运行速度，从而造成了电能的浪费。
变频调速技术在带式输送机上的节能应用

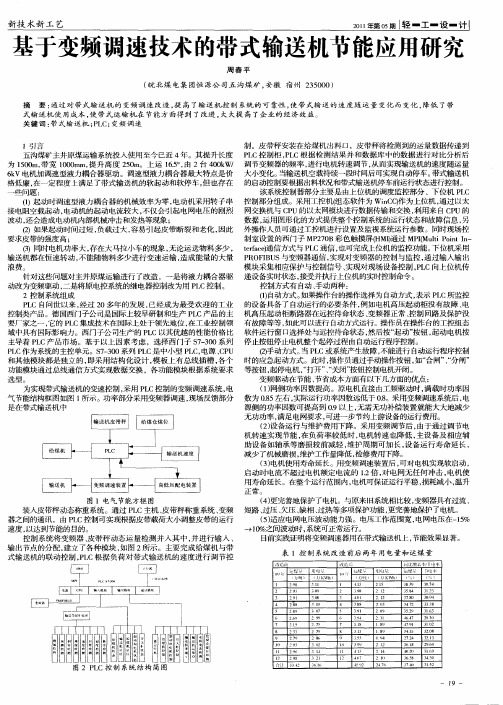

基于变频调速技术的带式输送机节能应用研究
２ １ 第ｏ期１ ０ 年 ５ 轻一工一设一计 １
基于变频调速技术的带式输送机节能应用研究
周 春 平
（ 北煤 电 集 团 恒 源公 司五 沟煤 矿 ， 徽 宿 州 ２ ５０ ） 皖 安 ３ ０ ０
摘
要 ： 过 对 带 式输 送 机 的 变频 调 速 改 造 ， 高 了输送 机 控 制 系统 的 可 靠性 ， 带式 输 送 的 速 度 随运 量 变化 而 变化 ， 低 了带 通 提 使 降
一
功能模块 通过 总线通信 方式实 现数据 交换 ，各功 能模块 根据 系统要求 等 按钮 ， 电机 ，打开 ”“ 闭” 起停 “ 、 关 按钮控制 电机开 闭。 变频 驱动在节能 、 省成本 方面有 以下几方面 的优点 ： 节 为实现带式 输送机 的变速控 制 ， 采用 Ｐ Ｃ控制 的变频调速 系统 ， Ｌ 电 （ ） 功率 因数提 高 。原 电机直 接 由工频 驱动 时 ， 载时功 率 因 １网侧 满 ． 左右 ， 际运行功率 因数远低 于 ０ 。 ８ 实 ． 采用 变频调速 系统后 ， ８ 电 气 节能结构框 图如 图 ｌ 示 。 率部分采 用变频器 调速 ， 反馈 部分 数 为 ０ ５ 所 功 现场 是在带式输送 机中 源侧 的功 率因数可提 高到 ０ ． ９以上 ， 无需无 功补偿装 置就 能大大 地减少 无 功功率 ， 足电 网要求 ， 一步 节约上游设 备的运行 费用 。 满 可进 （ ） 备运行 与维护 费用下 降 。采 用变频调 节后 ， ２设 由于通 过调 节 电 机 转 速实 现节能 ， 在负荷 率较 低 时 ， 电机转 速 也降低 ， 备及 相 应辅 主设 助设 备如轴 承等 磨损 较前 减轻 ， 周期 可加 长 ， 备运 行 寿命 延长 ， 维护 设 减 少 了机械 磨损 ， 维护工 作量降 低 ， 修费用下 降 。 检 （ ） 使用寿命延 长 。用变频 调速装置后 ， ３电机 可对 电机实 现软启动 ， 启 动 时电流 不超 过 电机 额定 电流 的 １ 倍 ， 电 网无 任 何 冲击 ， ． ２ 对 电机使
带式输送机变频控制系统的设计研究
254带式输送机是一种常用的煤炭运输设备，其主要应用特点为运输距离长、设备结构简单、维护和管理方便，在前期的煤矿生产作业中，发挥了良好的运输效果。
而在现阶段的煤矿生产中，由于煤矿产量和矸石量发生了较大程度的变化，致使带式输送机经常性的出现超载或者空载的现象。
在超载的情况下，由于其皮带受重力影响下落很可能与托辊产生摩擦，长此以往必定会使其边缘出现严重的磨损，致使带式输送机的使用寿命被缩短。
而在空载情况下，带式输送机也处于高速运转状态，这会造成较大的电力资源浪费，这与当前的可持续发展需求严重不符。
因此，需要针对带式输送机的变频控制系统展开研究。
1 设计带式输送机变频控制系统的必要性 煤矿开采深度加大，为了保障煤矿开采作业的安全，在其中应用了大量的自动化控制技术，使得煤矿开采效率明显提升，这同时也对带式输送机的输送效率提出了较高的要求。
目前的带式输送机已经朝向高效率和长距离运输的方向发展。
我国最初所使用的带式输送机均选取额定速度，即不会对承载煤料的数量进行综合考虑，带式输送机始终处于高速运行状态。
此种状况下，就会存在轻载或者空载等现象，不仅浪费大量电力能源，还会使带式输送机的部件产生严重的磨损问题，带来不必要的设备维护成本。
在国外，早些年就已经开始研发带式输送机的控制系统，即根据载量需求对带式输送机进行合理控制，以达成降低能耗的目标。
在近几年，我国也针对带式输送机的控制系统展开研究，希望通过变频控制的方式，结合煤炭产品的运输需求对带式输送机运行速度进行合理控制，这既可提高煤矿运输效率，也能节省大量能耗。
因此，设计带式输送机变频控制系统极为必要[1]。
2 带式输送机变频控制系统的设计思路 可以将 PLC 可编程系统作为变频控制系统的控制器，由 PLC 发布指令控制变频驱动装置。
PLC技术因具备可编程的特性，能够根据带式输送机的运行环境发出特定的指令，控制变频驱动装置，使带式输送机能够根据具体的承载需求对带速进行有效调整。
煤矿带式输送机变频调速技术的研究与应用
输入信号电路和输出显示处理电路 ， 实现各种控制功能。 ⑥ 内部循环风扇 。变频器起动 时 ， 变频器 内的 ２个冷 却风扇开始运行 ，显示屏显 示其运行状态， 以增强变频器 内部循 环风流 ， 提高 内部元件的散热效果 。变频器停止时 ，
风扇延 时停止运行 ， 以防止主器件结露 。
动机 ＋大后腹腔液力偶合器 ＋减速机 ＋驱动滚筒 。 其运输
８ ８ ｌ 震燕辍书 麈霹 ・ ２ ０ １ ４ 年 第２ 期
Ｉ ｎ ｖ ｅ ｒ ｔ ｅ ｒ Ａｐ ｐ Ｉ ， ｉ ｃ ｃ ｌ 七 ｉ ｏ ｎ ｓ变 频 器 应 用 实 例
变频 嘲 ＷＷＷ． ｃ ｈ ｍａ ｂ ｉ ａ ｎｐ ｉ ｎ ｃ ｏ ｎ ｒ
Ｅ
Ａｂ ｓ ｔ ｒ ａ ｃ ｔ ： Ｔ ｈ ｅ ａ ｒ ｔ ｉ ｃ ｌ ｅ ｂ ｒ ｉ ｅ ｌ ｆ ｙ ｉ ｎ ｔ ｒ ｏ ｄ ｕ ｃ ｅ ｓ ｔ ｈ ｅ Ｙ ａ ｎ ｚ ｈ ｏ ｕ ｍｉ ｎ ｉ ｎ ｇ ａ ｒ ｅ ａ ｉ ｎ ｔ ｈ ｅ ａ ｐ ｐ ｌ ｉ ｃ ａ ｔ ｉ ｏ ｆ ｏ ｆ ｒ ｆ ｅ ｑ ｕ ｅ ｎ ｃ ｙ ｃ ｏ ｎ ｔ ｒ ｏ ｌ
１ ＢＰ Ｊ 一 ４ ０ ０ ／ １ １ ４ ０变频 器 在煤 矿 井 下 带式 输送机 的应用
兖州矿业 （ 集 团） 公 司济宁三号煤矿针 对该矿井下西胶 带运输巷道二部带式输送机运量不足的实际情况 ， 使用变频
了不 少有价值 的研 究成果 和实践经 验 ，对于 其它煤矿 保 障井下原 煤运输系统安 全运行具有 一定的参考价值 。
Ｒｅ ｓ ｅ ａ ｒ ｃ ｈ ａ ｎｄ ｐ ｒ ａ ｃ ｔ ｉ ｃ ｅ ｏ ｆ ｖ ａ ｒ ｉ ａ ｂｌ ｅ ｆ ｒ ｅ ｑｕ ｅ ｎ ｃ ｙ ｓ ｐｅ ｅ ｄ ｃ ｏ ｎｔ ｒ ｏ ｌ ｔ ｅ ｃ ｏ ａ ｌ ｍｉ ｎ ｅ ｂ ｅ ｌ ｔ ｃ ｏ ｎ ｖ ｅ ｙ ｏ ｒ
带式输送机改造中的变频技术研究
带式输送机改造中的变频技术研究一、带式输送机的工作原理带式输送机是一种以带式为传动零件的运输设备。
其工作原理是通过电机驱动滚筒带动输送带进行运动，从而将物料从一个地方输送到另一个地方。
传统的带式输送机采用固定速度运行，无法根据物料的不同需求进行灵活调节，导致能耗大、设备压力大、寿命短等问题。
二、带式输送机改造中的变频技术变频技术是一种能够实现电机无级调速的技术，通过改变电机的频率和电压，控制电机的转速，从而实现对设备的运行速度进行精确控制。
在带式输送机的改造中，采用变频技术可以实现对输送带的调速，从而满足不同物料输送速度的需求，提高输送效率，降低能耗，并且具有较高的稳定性和可靠性。
三、变频技术在带式输送机改造中的应用1. 调速范围广：采用变频技术可以实现对电机的无级调速，使带式输送机的输送速度可以在一定范围内随意调节，从而满足不同物料的输送速度需求，提高了设备的灵活性和适用性。
2. 节能减排：传统带式输送机采用固定速度运行，存在大量的启动冲击和运行风阻，能耗较大。
采用变频技术可以根据实际负载情况对输送机进行智能控制，降低了电机的启动电流和运行风阻，显著降低了能耗，达到了节能减排的目的。
3. 提高稳定性和可靠性：变频技术可以对电机的启动过程进行软启动控制，减少了设备的启动冲击，降低了设备的机械压力和电气压力，延长了设备的使用寿命，提高了设备的稳定性和可靠性。
四、变频技术在带式输送机改造中的研究方向1. 控制策略研究：针对不同物料的输送需求，通过研究不同的变频控制策略，实现对带式输送机的智能调速，提高了设备的运行效率和稳定性。
2. 节能技术研究：通过对带式输送机的工作特性进行深入研究，结合变频技术，研发出一种节能减排的控制方法，降低了设备的能耗，提高了设备的经济效益。
3. 可靠性研究：通过对带式输送机的运行过程进行长时间的实验研究，评估了其中的关键部件的寿命和可靠性，并提出了一些改进措施，提高了设备的可靠性和安全性。
变频调速节能技术在带式输送机上的应用

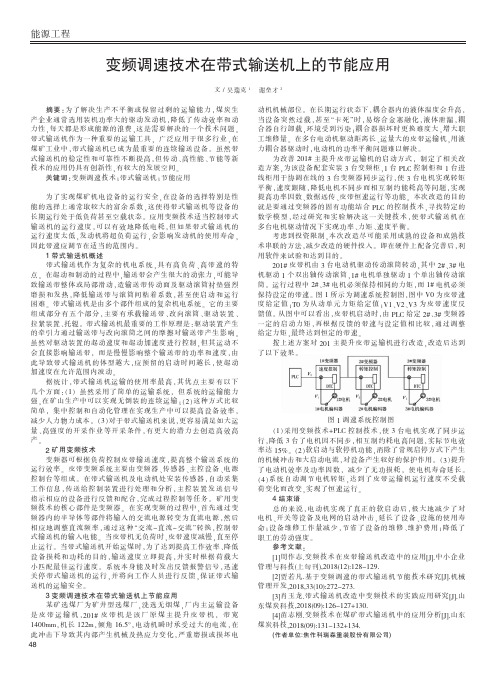

第６期（总第２２３期）２０２０年１２月机械工程与自动化ＭＥＣＨＡＮＩＣＡＬ ＥＮＧＩＮＥＥＲＩＮＧ ＆ ＡＵＴＯＭＡＴＩＯＮＮｏ．６Ｄｅｃ．文章编号：１６７２ ６４１３（２０２０）０６ ０２００ ０２变频调速节能技术在带式输送机上的应用蒿宇升（白洞矿业公司，山西 大同 ０３７０００）摘要：首先，介绍了带式输送机变频调速的原理。
其次，给出了带式输送机变频调速系统的硬件设计方案，目前有基于ＣＳＴ装置和基于永磁同步电机的两种硬件设计思路，并分析了两种方案的特点。
然后，给出了典型的带式输送机变频调速系统的软件流程图。
最后，分析了带式输送机变频调速系统的应用效果。
关键词：带式输送机；变频调速技术；硬件；软件中图分类号：ＴＤ５２８＋．１∶ＴＭ９２１．５１ 文献标识码：Ｂ收稿日期：２０２０ ０７ ２１；修订日期：２０２０ １０ １８作者简介：蒿宇升（１９９３），男，山西大同人，助理工程师，本科，从事煤矿机电相关工作。
０ 引言带式输送机是煤矿运输系统中运输散装物料的重要设备，其具有速度快、功率大的特点。
随着煤矿综采设备的发展，带式输送机已经不能满足现有产能要求。
传统的带式输送机不能进行速度调节，电机需要频繁启动，可能导致电机功率不平衡等问题，使得机电工作人员的维修工作频繁。
因此对带式输送机进行变频技术改造，提高其自动化水平对提升煤矿的生产效率具有重要意义。
１ 带式输送机变频调速原理带式输送机大多采用异步电机驱动，其转速狀与电源频率犳、电机转差率狊和电机极对数狆的关系为：狀＝６０犳（１－狊）狆．（１）由式（１）可以看出异步电动机的转速与供电电源的频率成正比，带式输送机的变频调速原理正是基于此，通过变频器将工频交流电转化成频率可变的交流电，若检测到带式输送机煤量增大，则提高变频器输出电压的频率以提高带速；若检测到带式输送机煤量减少，则降低变频器输出电压的频率以降低带速。
