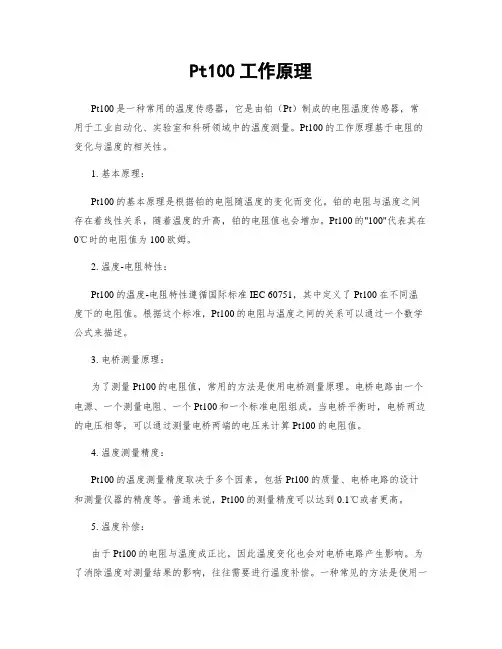

Pt100工作原理
Pt100工作原理Pt100是一种常用的温度传感器，它是由铂（Pt）制成的电阻温度传感器，常用于工业自动化、实验室和科研领域中的温度测量。
Pt100的工作原理基于电阻的变化与温度的相关性。
1. 基本原理：Pt100的基本原理是根据铂的电阻随温度的变化而变化。
铂的电阻与温度之间存在着线性关系，随着温度的升高，铂的电阻值也会增加。
Pt100的"100"代表其在0℃时的电阻值为100欧姆。
2. 温度-电阻特性：Pt100的温度-电阻特性遵循国际标准IEC 60751，其中定义了Pt100在不同温度下的电阻值。
根据这个标准，Pt100的电阻与温度之间的关系可以通过一个数学公式来描述。
3. 电桥测量原理：为了测量Pt100的电阻值，常用的方法是使用电桥测量原理。
电桥电路由一个电源、一个测量电阻、一个Pt100和一个标准电阻组成。
当电桥平衡时，电桥两边的电压相等，可以通过测量电桥两端的电压来计算Pt100的电阻值。
4. 温度测量精度：Pt100的温度测量精度取决于多个因素，包括Pt100的质量、电桥电路的设计和测量仪器的精度等。
普通来说，Pt100的测量精度可以达到0.1℃或者更高。
5. 温度补偿：由于Pt100的电阻与温度成正比，因此温度变化也会对电桥电路产生影响。
为了消除温度对测量结果的影响，往往需要进行温度补偿。
一种常见的方法是使用一个温度补偿电阻，该电阻的温度-电阻特性与Pt100相似，可以通过测量温度补偿电阻的电阻值来补偿温度变化引起的误差。
6. 应用领域：Pt100广泛应用于各种需要精确温度测量的领域，包括工业过程控制、实验室研究、食品加工、医疗设备等。
由于Pt100具有较高的精度和稳定性，被广泛认可为一种可靠的温度传感器。
总结：Pt100是一种基于铂电阻的温度传感器，其工作原理基于铂的电阻随温度的变化而变化。
通过电桥测量原理可以测量Pt100的电阻值，并通过温度补偿来消除温度对测量结果的影响。
Pt100探头原理解释及接线说明（图文）
Pt100探头原理解释及接线说明（图⽂）Pt100温度传感器接线说明Pt100就是说它的阻值在 0度时为100 欧姆，PT100 温度传感器。
是⼀种以铂(Pt)作成的电阻式温度传感器，属于正电阻系数,其电阻和温度变化的关系式如下：R=Ro(1+αT)Pt100温度传感器的主要技术参数如下：测量范围： -200℃～+850℃；允许偏差值△℃： A 级± （0.15＋0.002│t│）， B 级±（0.30＋0.005│t│）；热响应时间<30s；最⼩置⼊深度：热电阻的最⼩置⼊深度≥200mm；允通电流≤5ma。
另外，pt100="">PT100 温度传感器三根芯线的接法：PT100铂电阻传感器有三条引线,可⽤ A、B、C（或⿊、红、黄）来代表三根线,三根线之间有如下规律：A 与 B 或 C之间的阻值常温下在 110 欧左右,B 与 C 之间为 0欧,B 与 C 在内部是直通的,原则上 B 与 C 没什么区别。
仪表上接传感器的固定端⼦有三个：A 线接在仪表上接传感器的⼀个固定的端⼦.B 和C 接在仪表上的另外两个固定端⼦，B 和 C 线的位置可以互换,但都得接上。
如果中间接有加长线,三条导线的规格和长度要相同。
热电阻的 3 线和 4 线接法：是采⽤ 2 线、3 线、4 线，主要由使（选）⽤的⼆次仪表来决定。
⼀般显⽰仪表提供三线接法，PT100 ⼀端出⼀颗线，另⼀端出两颗线，都接仪表，仪表内部通过桥抵消导线电阻。
⼀般 PLC 为四线，每端出两颗线，两颗接 PLC 输出恒流源，PLC 通过另两颗测量 PT100上的电压，也是为了抵消导线电阻，四线精确度最⾼，三线也可以，两线最低，具体⽤法要考虑精度要求和成本。
PT100温度传感器产品特征：1、不锈钢套管封装，经久耐⽤；2、活动螺丝固定，使⽤⽅便；3、按照国际IEC751 国际标准制造，即插即⽤；4、多种探头尺⼨可选、适应⾯⼴；5、⾼精度、⾼稳定、⾼灵敏；6、外形⼩巧，经济实⽤。
三线制pt100测温原理
三线制pt100测温原理三线制PT100测温原理介绍PT100是一种常用的电阻温度传感器，广泛应用于各种工业自动化领域。
它通过测量电阻的变化来反映被测物体的温度。
三线制PT100是一种特殊的PT100电阻温度传感器，相较于两线制PT100具有更高的精度和可靠性。
基本原理PT100是根据电阻温度关系曲线来工作的，其电阻值与温度呈线性关系。
一般来说，PT100在0℃时的电阻值为100欧姆，随着温度的变化，电阻值也相应发生变化。
三线制PT100是通过电流的方式来测量电阻值，从而反映被测物体的温度。
工作原理三线制PT100工作原理如下： 1. 首先，通过传感器输入电路提供给PT100传感器一定的电流。
2. PT100传感器根据被测物体的温度变化，产生相应的电阻变化。
3. 这个电阻变化通过测量电桥电压来得到。
4. 由于电桥电路的特殊设计，当PT100传感器的电阻值发生变化时，电桥电路的输出电压发生相应的变化。
5. 这个输出电压经过放大、滤波等处理，最终转化为可供显示或控制的电信号。
优点与应用三线制PT100相较于两线制PT100具有如下优点： - 三线制PT100可以通过电流补偿的方式消除导线电阻对温度测量结果的影响，提高测量的精度和可靠性。
- 三线制PT100传感器的测量范围更广，可以覆盖更大的温度范围。
- 三线制PT100传感器抗干扰能力较强，适用于恶劣的工业环境。
三线制PT100广泛应用于以下领域： - 工业温度控制系统 - 化工和石油工业 - 食品加工和医药工业 - 制冷和空调系统 - 实验室等科研领域总结三线制PT100利用电阻温度关系曲线来测量温度，通过测量电阻的变化来反映被测物体的温度。
它通过电流补偿消除导线电阻对测量结果的影响，具有较高的精度和可靠性。
在各种工业自动化领域广泛应用，成为温度测量的重要手段。
原理解析电阻温度关系曲线PT100的工作原理基于电阻温度关系曲线，即随着温度变化，电阻值也会发生相应的变化。
pt100温度测量电路图(电子发烧友)
PT100与热敏电阻相反,热敏电阻温度越高电阻值越小pt100温度测量电路,温度传感器PT100是一种稳定性和线性都比较好的铂丝热电阻传感器,可以工作在 -200℃ 至650℃ 的范围.本电路选择其工作在 -19℃ 至500℃ 范围.整个电路分为两部分,一是传感器前置放大电路,一是单片机 A/D 转换和显示,控制,软件非线性校正等部分.前置放大部分原理图如下:工作原理:传感器的接入非常简单,从系统的 5V 供电端仅仅通过一支 3K92 的电阻就连接到 PT100 了.这种接法通常会引起严重的非线性问题,但是.由于有了单片机的软件校正作为后盾,因此就简化了传感器的接入方式.按照 PT100 的参数,其在0℃ 到500℃ 的区间内,电阻值为 100 至280.9Ω，我们按照其串联分压的揭发，使用公式：Vcc/(PT100+3K92）* PT100 = 输出电压（mV），可以计算出其在整百℃时的输出电压，见下面的表格：温度℃PT100 阻值Ω传感两端电压 mV0 100.00 124.381 100.39 124.850 119.40 147.79100 138.51 170.64150 157.33 192.93200 175.86 214.68250 194.10 235.90300 212.05 256.59350 229.72 276.79400 247.09 296.48450 264.18 315.69单片机的 10 位 A/D 在满度量程下，最大显示为 1023 字，为了得到 PT100 传感器输出电压在显示 500 字时的单片机 A/D 转换输入电压，必须对传感器的原始输出电压进行放大，计算公式为：(500/1023 * Vcc)/传感器两端电压( mV/℃ ) ，（Vcc＝系统供电＝5V），可以得到放大倍数为 10.466 。
关于放大倍数的说明：有热心的用户朋友询问，按照 (500/1023 * Vcc)/传感器两端电压不能得到 10.466 的结果，而是得到 11.635的结果。
PT测量原理及电路
P T测量原理及电路集团标准化工作小组 [Q8QX9QT-X8QQB8Q8-NQ8QJ8-M8QMN]PT100测量原理及电路2007年10月02日星期二上午 09:141．非平衡电桥的工作原理如图1所示，在惠斯顿电桥中：E为稳压电源，R1和R2为固定电阻，R P为可变电阻，R x为电阻型传感器，U out为电桥输出电压．当U out = 0时，电桥处于平衡状态，此时有(1)当U out ≠ 0时，电桥处于不平衡状态，则有在一定条件下，调整电桥达到平衡状态．由（1）式可见，此时电桥的平衡状态与电源无关；当外界条件改变时，传感器的阻值R x会有相应的变化，这时电桥平衡被破坏，桥路两端的电压U out也随之而变，由于桥路的输出电压2．测量电路介绍如采用电阻式传感器作为被测对象，传感元件的引出线有以下几种方式：二线制、三线制和四线制．采用二线制接法（图1），虽然导线电阻会给测量带来影响，但在测量精度要求不高、测量仪器与被测传感元件距离较近时，常采用二线制．但如果金属电阻本身的阻值很小，那末引线的电阻及其变化也就不能忽视，例如对于Pt100铂电阻，若导线电阻为1 Ω，将会产生2.5℃的测量误差．为了消除或减少引线电阻的影响，通常的办法是采用三线联接法加以处理，如图2所示．工业热电阻目前大多采用的都是三线制接法．在三线制接线电路中，传感元件的一端与一根导线相接，另一端同时接两根导线．传感元件在与电桥配合时，与传感元件相接的三根导线粗细要相同，长度要相等，阻值要一致（图中r1，r2，r3即为引线电阻）．其中一根引线与测量仪表连接，由于测量仪表的内阻很大，可认为流过r2的电流接近于零．另两根引线分别与电桥的两个相邻臂相连，这样引线电阻对测量就不会造成影响．为了高精度的测量，可将电阻测量仪设计成图3所示的四线制测量电路．图中I为恒流源，r1、r2、r3、r4是引线电阻，R x为电阻型传感器，V为电压表．因为电压表内阻很大，则且因为U M= U x+ I V（r2+ r3），所以由此可见，引线电阻将不引入测量误差．PT100前置放大电路U out能反映出桥臂电阻的微小变化，因此通过测量输出电压即可以检测外界条件的变化．这种在非平衡条件下工作的电桥称为非平衡电桥，这样的测量方法为非电量电测法．。
pt100温度测量电路图(电子发烧友)
PT100与热敏电阻相反,热敏电阻温度越高电阻值越小pt100温度测量电路,温度传感器PT100是一种稳定性和线性都比较好的铂丝热电阻传感器,可以工作在 -200℃ 至650℃ 的范围.本电路选择其工作在 -19℃ 至500℃ 范围.整个电路分为两部分,一是传感器前置放大电路,一是单片机 A/D 转换和显示,控制,软件非线性校正等部分.前置放大部分原理图如下:工作原理:传感器的接入非常简单,从系统的 5V 供电端仅仅通过一支 3K92 的电阻就连接到 PT100 了.这种接法通常会引起严重的非线性问题,但是.由于有了单片机的软件校正作为后盾,因此就简化了传感器的接入方式.按照 PT100 的参数,其在0℃ 到500℃ 的区间内,电阻值为 100 至280.9Ω，我们按照其串联分压的揭发，使用公式：Vcc/(PT100+3K92）* PT100 = 输出电压（mV），可以计算出其在整百℃时的输出电压，见下面的表格：温度℃PT100 阻值Ω传感两端电压 mV0 100.00 124.381 100.39 124.850 119.40 147.79100 138.51 170.64150 157.33 192.93200 175.86 214.68250 194.10 235.90300 212.05 256.59350 229.72 276.79400 247.09 296.48450 264.18 315.69单片机的 10 位 A/D 在满度量程下，最大显示为 1023 字，为了得到 PT100 传感器输出电压在显示 500 字时的单片机 A/D 转换输入电压，必须对传感器的原始输出电压进行放大，计算公式为：(500/1023 * Vcc)/传感器两端电压( mV/℃ ) ，（Vcc＝系统供电＝5V），可以得到放大倍数为 10.466 。
关于放大倍数的说明：有热心的用户朋友询问，按照 (500/1023 * Vcc)/传感器两端电压不能得到 10.466 的结果，而是得到 11.635的结果。
Pt100工作原理
Pt100工作原理
标题：Pt100工作原理
引言概述：Pt100是一种常用的温度传感器，广泛应用于工业控制和实验室测量中。
本文将详细介绍Pt100的工作原理及其应用。
一、Pt100的结构
1.1 Pt100传感器由铂金制成
1.2 Pt100传感器通常为细长细丝状
1.3 Pt100传感器的结构紧凑，易于安装和使用
二、Pt100的工作原理
2.1 Pt100传感器的电阻值随温度的变化而变化
2.2 Pt100传感器的电阻值与温度之间存在一定的线性关系
2.3 Pt100传感器的电阻值变化可以通过电路测量并转换为温度值
三、Pt100的温度测量原理
3.1 Pt100传感器的电阻值与温度之间存在一定的函数关系
3.2 Pt100传感器的电阻值变化可以通过电桥电路进行测量
3.3 Pt100传感器的测量精度高，可靠性强
四、Pt100的应用领域
4.1 Pt100传感器广泛应用于工业控制领域
4.2 Pt100传感器在实验室测量中也有重要应用
4.3 Pt100传感器在食品、医药等行业中也有广泛应用
五、Pt100的优势和劣势
5.1 Pt100传感器的优势包括测量精度高、稳定性好等
5.2 Pt100传感器的劣势包括价格较高、受环境影响较大等
5.3 Pt100传感器在不同场合中需要根据实际情况选择合适的型号和安装方式
结论：Pt100传感器是一种重要的温度传感器，具有高精度、稳定性好等优点，广泛应用于工业控制和实验室测量中。
在实际应用中，需要根据具体情况选择合适的型号和安装方式，以确保测量精度和可靠性。
pt100测温电路原理
pt100测温电路原理
第一部分：PT100测温电路原理
PT100测温电路是利用PT100温度传感器测量温度变化的一种电路。
它由一个PT100温度传感器、一个放大器、一个电压比较器和一个模数转换器组成。
PT100温度传感器是一种常用的温度传感器，它采用线性电阻器，用于测量温度的变化。
它是由一根具有精确电阻的金属线组成的，金属线的电阻随着温度的变化而变化。
当温度变化1度时，电阻变化约为0.4Ω。
放大器是用来放大PT100温度传感器输出的电压值的，用来把温度传感器的微弱信号放大。
电压比较器用于把放大器的信号与参考电压进行比较，并输出一个高低信号，用来表示温度变化。
模数转换器是用来把电压比较器输出的高低信号转换成数字信
号的电路，它可以把输入的模拟信号转换成数字信号，以便计算机可以进行处理。
第二部分：PT100 测温电路的工作原理
PT100测温电路的工作原理如下：
1、首先，将PT100温度传感器放置在测量温度的环境中，当环境温度发生变化时，PT100传感器的电阻也会发生变化；
2、将PT100传感器的一端接地，另一端接放大器的输入端；
3、将放大器的输出端接电压比较器的输入端；
4、将电压比较器的输出端接模数转换器的输入端；
5、模数转换器将信号转换成数字信号，通过计算机处理，实现对PT100传感器输出的温度变化的测量。
