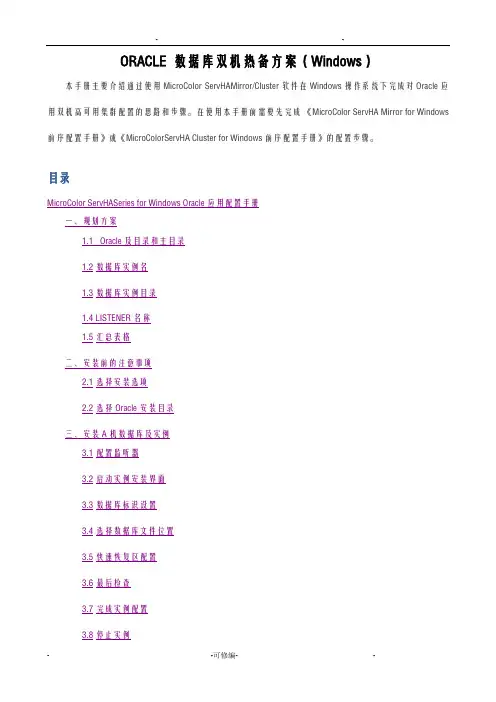

ORACLE数据库双机热备方案
ORACLE 数据库双机热备方案（Windows）本手册主要介绍通过使用MicroColor ServHAMirror/Cluster软件在Windows操作系统下完成对Oracle应用双机高可用集群配置的思路和步骤。
在使用本手册前需要先完成《MicroColor ServHA Mirror for Windows 前序配置手册》或《MicroColorServHA Cluster for Windows前序配置手册》的配置步骤。
目录MicroColor ServHASeries for Windows Oracle应用配置手册一、规划方案在开始安装和配置Oracle数据库前，我们需要规划Oracle配置方案，确定所需变量，方便后面安装步骤的执行。
1.1Oracle及目录和主目录Oracle软件的基目录和主目录不能是共享存储盘或镜像盘中的目录。
1.2数据库实例名双机的数据库实例名必须一致。
1.3数据库实例目录双机的数据库实例目录必须一致，必须放置在镜像卷或共享存储盘上面。
1.4 LISTENER名称双机的LISTENER名称必须一致。
1.5汇总表格完成规划后填写表1.5-1：A机数据库实例目录B机数据库实例目录表1.5-1表1.5-2为示例，后面的配置步骤均以本示例中的变量进行设置。
A机Oracle基目录（Oracle Base）B机Oracle基目录（Oracle Base）C:\app\Oracle C:\app\OracleA机Oracle主目录（Oracle Home）B机Oracle主目录（Oracle Home）C:\app\Oracle\product\11.2.0\dbhome_1C:\app\Oracle\product\11.2.0\dbhome_1 A机Listener名称LISTENER B机Listener名称LISTENER A机数据库实例名ORADATA B机数据库实例名ORADATA A机数据库实例目录O:\oracle B机数据库实例目录O:\oracle表1.5-2二、安装前的注意事项2.1选择安装选项在安装选项步骤，选择仅安装数据库软件选项，如图2.1-1所示：图2.1-12.2选择Oracle安装目录在安装位置选项，按表中容选择Oracle及目录和Oracle主目录,如图2.2-1：图2.2-1三、安装A机数据库及实例3.1配置监听器在A机上启动配置监听器配置工具（Net Configuration Assistant），在监听程序名这里输入表格中对应的A机Listener名称，如图3.1-1所示：图3.1-13.2启动实例安装界面在A机上启动实例配置工具（Database Configuration Assistant），显示界面如图3.2-1：图3.2-13.3数据库标识设置在数据库标识步骤中填入表格中的A机数据库实例名，如图3.3-1:图3.3-13.4选择数据库文件位置在数据库文件所在位置步骤中，选择“所有数据库文件使用公共位置”选项，并填入表格中的A机数据库实例目录。
Linux平台Apache高可用双机集群Tomcat负载均衡集群配置手册
Linux平台Apache双机高可用集群+ Tomcat负载均衡集群配置手册在这个配置手册中，使用的操作系统和软件清单如下：操作系统：RedHat Enterprise Linux AS4 U4 64bit（安装时最好选择完全安装）软件：jdk-1_5_0_15-linux-amd64.binTomcat5.5.26httpd-2.0.63.tar.gzjakarta-tomcat-connectors-jk2-src-current.tar.gzipvsadm-1.24.tar.gzlibnet.tar.gzheartbeat-2.1.3-3.el4.centos.x86_64.rpmheartbeat-pils-2.1.3-3.el4.centos.x86_64.rpmheartbeat-stonith-2.1.3-3.el4.centos.x86_64.rpm因为是linux操作系统，所以在安装软件时请使用对应自己操作系统内核的软件，这是整个集群成功的第一步。
本配置手册中的软件都是对应RedHat Enterprise Linux AS4 U4 64bit 这个版本的软件。
jdk-1_5_0_15-linux-amd64.binJAVA环境包使用的是64位1.5版Tomcat版本为公司指定的5.5版本Apache为2.0.63版jakarta-tomcat-connectors-jk2-src-current.tar.gz是连接Apache和Tomcat的连接插件，具体可以去Tomcat网站上查找下载ipvsadm-1.24.tar.gzlibnet.tar.gz这两个是用于2台Apache服务器虚拟一个IP地址使用heartbeat-2.1.3-3.el4.centos.x86_64.rpmheartbeat-pils-2.1.3-3.el4.centos.x86_64.rpmheartbeat-stonith-2.1.3-3.el4.centos.x86_64.rpm这3个软件是用于2台Apache服务器之间的心跳检测结构图Apache1以以以以以Tomcat1Tomcat2Apache22台Tomcat服务器使用Tomcat软件可以自己做集群，2台Apache服务器需要其他的软件实现虚拟服务器功能，工作站访问虚拟IP地址访问2台Apache服务器，再通过Apache服务器访问Tomcat服务器第3 页总13 页1．安装JAVA环境包1）输入命令：./ jdk-1_5_0_15-linux-amd64.bin执行完毕后，会在当前目录下生成一个JDK-1.5.0_15的文件夹2）在 /usr/local/下新建一个名字为JAVA文件夹，将个JDK-1.5.0_15的文件夹拷入到该文件夹下3）设置环境变量。
集群和双机的区别
集群存储软件与双机热备的性能对比集群存储软件是几乎和双机热备一同产生的技术，但是为什么在市场占有率上失去了优势，这是一直都在探究的问题，下面我们就详细的了解下集群存储软件的相关知识。
在双机热备应用方面，有两大类软件产品。
一类是双机软件(HA)，另一类则称作集群存储软件(Cluster)，这两类软件是有差异的。
它们都是为实现系统的高可用性服务的，都解决了一台服务器出现故障时，由其他服务器接管应用，从而持续可靠地提供服务的问题。
它们都是通过心跳技术在进行系统检测。
但是，双机软件只能支持两台服务器以主从方式或互备方式工作。
而集群存储软件除了支持双机工作外，还可以支持多台服务器(Multi Node)工作，同时部署多个应用，并在多个服务器间灵活地设置接管策略。
在两种情况下需要使用集群存储软件：一是有超过两个应用，本身就需要部署三台或更多的服务器。
二是只有两个应用，但每个应用的负载均较大，不宜采用双机互备的方式，而是需要由第三台服务器来作为这两个应用的备机。
一般地讲，集群存储软件具有更多的技术含量，具备更高的可靠性。
同时，往往价格(平均到每台服务器)也高于双机软件。
在选择产品时，应根据应用的实际情况来确定。
最理想的方式，则是在应用数量少、负载不是很大时先使用双机软件，然后在应用数量增多、负载增大时平滑过渡到集群存储软件。
双机备份和集群的原理与比较什么是双机热备？所谓双机热备就是使用互为备份的两台服务器共同执行同一服务，其中一台主机为工作机（Primary Server），另一台主机为备份机（Standby Server）。
在系统正常情况下，工作机为应用系统提供服务，备份机监视工作机的运行情况（工作机同时也在检测备份机是否正常），当工作机出现异常，不能支持应用系统运营时，备份机主动接管工作机的工作，继续支持关键应用服务，保证系统不间断的运行。
什么情况下需要采用双机热备?用户可以根据系统的重要性以及终端用户对服务中断的容忍程度决定是否使用双机热备。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
双机集群方案
引言
随着计算机系统的需求不断增长，单一服务器无法满足高可用性和高性能的要求。
为了解决这个问题，双机集群成为了一种常见的解决方案。
双机集群通过将两台服务器（通常称为主节点和备节点）连接在一起，实现了高可用性和负载均衡。
本文将介绍双机集群方案的基本原理、优势和实施步骤。
基本原理
双机集群方案的基本原理是通过将两台服务器连接在一起，实现故障切换和负载均衡。
主节点负责处理用户请求，而备节点则监控主节点的状态。
当主节点发生故障时，备节点会自动接管原先主节点的工作，确保服务的持续可用性。
在双机集群中，通常使用一个共享存储设备来存储应用程序和数据。
这个共享存储设备可以是一个网络存储设备（如NAS或SAN），也可以是直接连接到两台服务器的磁盘阵列。
两台服务器可以通过网络协议（如NFS或iSCSI）访问这个共享存储设备，以保证数据的一致性。
优势
双机集群方案具有许多优势，以下是一些主要的优势：
1.高可用性：双机集群方案提供了高可用性，即使一台服务器发生故
障，系统仍然可以继续运行。
这通过备节点自动接管主节点的工作来实现。
2.负载均衡：双机集群方案能够将用户请求均匀地分配给主节点和备
节点，以避免单一服务器的性能瓶颈。
3.性能优化：双机集群方案能够通过增加服务器的数量来提高系统的
性能。
当负载增加时，可以轻松地添加更多的服务器来满足需求。
4.故障恢复：双机集群方案能够快速恢复系统正常运行的能力。
当主
节点发生故障时，备节点会自动接管工作，减少系统停机时间。
实施步骤
实施双机集群方案需要以下几个步骤：
1.选型：选择适合自己需求的双机集群方案。
根据应用程序的类型和
规模，选择合适的硬件和软件组件。
2.规划网络架构：设计网络架构，确定主节点和备节点之间的连接方
式。
常见的连接方式包括冗余网络连接、心跳连接和共享存储设备。
3.安装并配置主备节点：安装操作系统和必要的软件组件，并进行基
本的配置。
确保主节点和备节点能够正常通信，并设置故障切换的策略。
4.配置共享存储设备：配置共享存储设备，确保主备节点可以共享数
据。
这可能涉及到设置网络存储设备的访问权限或配置直接连接的磁盘阵列。
5.测试和验证：进行测试和验证以确保双机集群方案正常工作。
测试
包括模拟主节点故障并验证备节点是否能够自动接管工作。
6.监控和维护：设置监控系统以跟踪集群的状态和性能。
定期进行系
统维护，并对硬件和软件组件进行更新和升级。
总结
双机集群方案是一种常见的解决方案，用于提供高可用性和高性能的计算机系统。
通过连接两台服务器并实现故障切换和负载均衡，双机集群可以确保服务的持续可用性，并优化系统的性能。
实施双机集群需要选型、规划网络架构、安装配置主备节点、配置共享存储设备、测试验证以及监控维护等步骤。
通过正确实施和维护双机集群方案，可以使计算机系统更加可靠和高效。
