机柜标准技术参数
机柜技术指标要求
机柜选购标准如下：(1)机柜生产标准按ISO质量管理体系标准，兼容19”国际标准及其它标准。
(2)机柜选材：用优质冷轧和冷轧拉伸钢板，选材厚度1.5mm以上。
(3)机柜前门处理工艺及门锁：钢化玻璃厚度，门锁样式，双开后门的方式有利于节省空间，方便安装及拆卸。
(4)机柜钢板表面处理工艺。
(5)机柜表面涂层工艺。
(6)机柜钢板加工技术要求。
(7)机柜紧固件采购，安装螺丝螺母、脚轮，脚钉选用。
(8)机柜电器部分选用：电源选用含有CCC认证。
风机转速，噪音、使用寿命等。
(9)机柜设计标准。
(10)机柜使用技术和环境要求：机柜设接地点，确保机柜有效接地。
机柜上下左右留有走线孔，机柜底部大走线盖板可调节。
机柜组装迅速，并完全可迅速拆卸。
机柜整体承重。
工作环境。
(11)服务器机柜、网络机柜售后服务要求。
如何选购机柜按照需求分析：如何选购机柜1、机柜的类型：如果你要买来放交换机、路由器等的，就买网络型机柜，这种机柜的走线槽做得比较好。
如果是买来放置服务器的，就买服务器型机柜，这种机柜的散热效果相比之下会更好。
（相关文章导读：机柜选购标准、机柜选购考虑因素、浅谈用户选择机柜）如何选购机柜2、首先让我们来认识一个机柜的一个非常重要国际的标准：U。
1U=1.75英寸。
一般都有32U高的42U高的。
服务器和网络产品的高度也都是用U来表示的。
所以在购买之前，你得先计算下你的机房空间有多大，接下来，列出所有要装在机柜内的设备和它们完整的测量数据：高、长、宽、重量。
这些设备的总高度将最终决定可以把多少设备装进机柜。
显然，高的机柜能装进更多的设备，而且更省地方。
如何选购机柜3、看质材，看钢板，钢板一定要厚，货比三家，你用手指敲一下，就能感觉到哪些厚哪些薄了。
还有机柜内部的支架要粗大，因为可以承受更重的压力，不要小看哪些交换机什么的啊，十几个加起来，都几重下的。
如何选购机柜4、看喷涂，一个合格的机柜，所有的钢材都需要喷涂，而且喷涂一定要均匀，这样才能良好地防锈、防尘等。

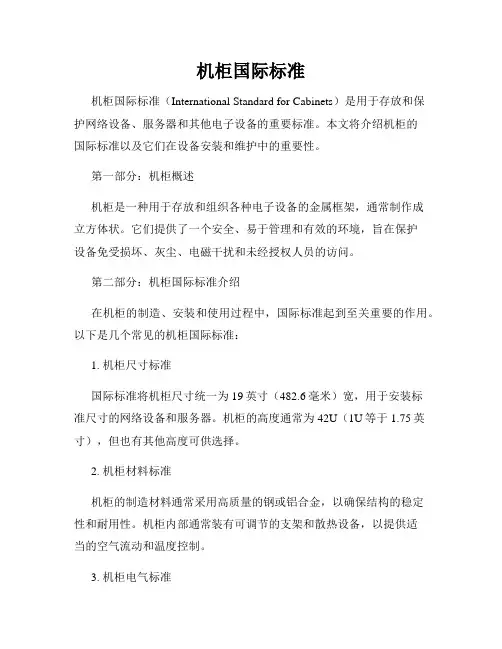

机柜国际标准
机柜国际标准机柜国际标准（International Standard for Cabinets）是用于存放和保护网络设备、服务器和其他电子设备的重要标准。
本文将介绍机柜的国际标准以及它们在设备安装和维护中的重要性。
第一部分：机柜概述机柜是一种用于存放和组织各种电子设备的金属框架，通常制作成立方体状。
它们提供了一个安全、易于管理和有效的环境，旨在保护设备免受损坏、灰尘、电磁干扰和未经授权人员的访问。
第二部分：机柜国际标准介绍在机柜的制造、安装和使用过程中，国际标准起到至关重要的作用。
以下是几个常见的机柜国际标准：1. 机柜尺寸标准国际标准将机柜尺寸统一为19英寸（482.6毫米）宽，用于安装标准尺寸的网络设备和服务器。
机柜的高度通常为42U（1U等于1.75英寸），但也有其他高度可供选择。
2. 机柜材料标准机柜的制造材料通常采用高质量的钢或铝合金，以确保结构的稳定性和耐用性。
机柜内部通常装有可调节的支架和散热设备，以提供适当的空气流动和温度控制。
3. 机柜电气标准为了确保机柜内设备的安全和可靠性，国际标准规定了电气连接的要求。
这些要求包括正确接地、使用合格的电线和插座，并注意电力负载的平衡，以避免过载或短路。
4. 机柜防护标准为了保护机柜内的设备免受物理和环境威胁，国际标准还规定了机柜的防护要求。
这包括防尘、防水、防火和防磁等措施。
此外，机柜还应具备适当的锁定和访问控制系统，以防止未经授权的人员进入。
第三部分：机柜国际标准的重要性遵守机柜国际标准对于设备的安装和维护具有重要意义。
以下是几个重要的方面：1. 设备兼容性机柜国际标准确保了机柜的尺寸和接口与设备的规格相匹配，使得各种设备可以在相同的机柜中灵活组织和安装。
2. 空间最大化标准化的机柜尺寸和安装方法使得设备可以紧凑地组织在一个结构稳定的环境中，最大限度地利用有限的空间，并提供良好的可维护性和可扩展性。
3. 设备保护机柜的防护标准确保设备免受物理和环境威胁，减少硬件故障的风险。
iec机柜标准
IEC机柜标准
IEC机柜标准是IEC 60297-1和EIA-310-D。
IEC 60297-1机柜标准是业界最广泛的标准，其标准尺寸如下:
1.高度:标准为42U或48U,每个U高度约为44.45毫米(1.75英寸)。
2.宽度:通常为600毫米(2
3.6英寸)至800毫米(31.5英寸)之间。
3.深度:通常为600毫米(23.6英寸)至1200毫米(47.2英寸)之间。
EIA-310-D标准是美国标准，用于规定19英寸机柜的要求。
在数据中心最常用的机柜一般采用19英寸机械结构尺寸的要求(IEC 60297-2规范)。
采用模块化结构，便于扩容和维护;机柜的外表面、机架部分多见为灰色。
以上信息仅供参考，建议咨询专业人士获取具体信息。
制表：审核：批准：。
标准 u 机柜 参数
标准 u 机柜参数
标准U机柜参数
标准U机柜是一种用于存放计算机设备的机柜，它的尺寸和参数是由国际标准化组织（ISO）制定的。
标准U机柜的尺寸为19英寸，高度为44.45毫米（1.75英寸），宽度为482.6毫米（19英寸），深度为约600毫米（23.6英寸）。
标准U机柜的高度是以“U”为单位来计算的，一个U的高度为44.45毫米（1.75英寸），因此一个标准U机柜的高度为44.45毫米×42U=1866.9毫米（73.5英寸）。
标准U机柜的宽度为482.6毫米（19英寸），这是因为19英寸是计算机设备的标准尺寸，可以容纳大多数计算机设备。
标准U机柜的深度为约600毫米（23.6英寸），这是因为大多数计算机设备的深度都在这个范围内。
标准U机柜的深度可以根据需要进行调整，但是一般不会超过1000毫米（39.4英寸），否则会影响机柜的稳定性。
标准U机柜的重量取决于其尺寸和材料，一般来说，一个标准42U机柜的重量在100公斤左右。
标准U机柜的材料一般为钢板，表面喷涂
防腐漆，以保护机柜不受腐蚀和氧化。
标准U机柜的前面板和后面板都可以拆卸，方便安装和维护设备。
机柜内部通常配备有可调节的支架，以便安装各种不同尺寸的设备。
机柜内部还可以安装电源、风扇、温度传感器等设备，以保证机柜内部的温度和湿度处于适宜的范围内。
总之，标准U机柜是一种非常重要的计算机设备存储设备，其尺寸和参数是由国际标准化组织制定的，可以容纳大多数计算机设备，并且具有良好的稳定性和可维护性。
10u标准机柜参数
10u标准机柜参数
10U标准机柜通常是一种网络设备和服务器设备的机架式存储设备，提供了一种有效的方式来组织和保护这些设备。
以下是一般情况下10U标准机柜的一些基本参数：
1.尺寸：10U标准机柜的高度通常为17.5英寸（444.5毫米），
即10个标准单元的高度。
标准机柜的宽度通常为19英寸（482.6毫米）。
2.深度：机柜的深度因制造商和型号而异。
一般而言，标准机柜
的深度可以在600毫米到1000毫米之间，以容纳不同深度的网络设备和服务器。
3.结构和材质：机柜的结构通常是由金属框架构成的，具有足够
的强度来支持安装在其内的设备。
机柜的外壳通常采用金属或塑料。
4.前后门：大多数标准机柜都配备有前后可锁的门，以提供对设
备的物理安全性和保护。
这些门通常是可透明的，以方便查看设备状态。
5.侧面板：一些机柜可能具有可拆卸的侧面板，以方便设备的安
装和维护。
6.散热和通风：标准机柜通常设计有通风孔和风扇，以确保设备
在运行时获得足够的散热。
一些机柜还可能配备空调或其他冷却设备。
7.配电和电缆管理：机柜通常具有配电单元和电缆管理系统，以
确保设备能够得到适当的电源供应，并简化电缆的组织和管理。
8.承重能力：机柜的承重能力取决于其设计和材料，通常能够承
受数百磅到数千磅的设备重量。
请注意，这只是一般情况下的10U标准机柜的一些常见参数，实际参数可能因制造商、型号和具体需求而有所不同。
在选择机柜时，最好查阅相关的产品规格表和制造商提供的技术文档，以确保符合您的具体需求。
【机柜】机柜主要技术参数要求
【机柜】机柜主要技术参数要求机柜主要技术参数要求1、机柜标准:通常是指19”机柜；2、高度单位U定义:1U=1.75英吋=44.45mm.机柜均以U为基本单位；3、安装尺寸：最小机柜宽度482.6mm安装孔的中心距465±1.6mm导轨间的开口450mm4、机柜高度：根据每个机柜放置服务器等设备数量及占用的U数量决定。
在数据中心中通常需要进行冷（热）通道封闭，为保证人员通行高度不应过低，故通常采用42U/47U机柜较多。
高度800 1200 1600 2000 2200 2600高度安装空间15U 24U 33U 42U 47U 56U5、机柜的宽度：插箱面板宽度482.6mm，服务器机柜宽度常用600mm宽机柜。
网络机柜线缆较多常采用800mm宽机柜。
600mm宽机柜两侧提供25-30mm的电缆管理空间,800mm宽的机柜两侧提供123mm的电缆管理空间。
宽度600 700 8006、机柜的深度：数据中心为满足通用性，能够安装各类服务器设备，并预留足够的走线空间，深度通常不小于1100mm。
多数根据2块防静电地板的宽度采用1200mm的深度。
深度D 300 600 700 800 1000 1100 12007、承重机柜通常根据需要放置的服务器及网络设备等要求机柜要有一定的承重能力。
要求500kg、800kg、1000kg，重载机柜 1600kg等。
【不含机柜自重，42~47U机柜自重约200公斤左右。
】8、前后门开孔率为满足机柜安装设备的散热需求，需要对门板开孔率进行要求，通常要求不少于70%，且网孔区域不易变形。
【注意开孔率开孔区域的开孔率还是整个门板的开孔率。
】9、材质主体框架采用型材还是钣金通常机柜主要承重部件（框架、横梁、立柱、U位方孔条、托盘等）所使用钢板厚度通常为2.0mm或以上；前后网孔门、侧门、顶板、底板、PDU固定板、网线扎线板、挡板等所使用钢板厚度通常为1mm~2mm；10、主要附件盲板：1U/2U等，要求不得有明显的缝隙。
技术规范书机柜
技术规范书：机柜1. 引言机柜是计算机设备的集中存放和管理的设备，是数据中心和机房中不可或缺的一部分。
本文档旨在制定机柜的技术规范，包括机柜的尺寸、重量、布线安装、风扇散热和安全等方面的要求，以确保机柜的稳定性和高效性。
2. 尺寸和重量2.1 机柜尺寸的规范为标准的19英寸（482.6mm），高度为42U（1U=1.75英寸），深度根据需求选择。
2.2 机柜重量应在设计承受范围内，通常不超过1000公斤。
3. 布线安装3.1 机柜内部应具备合理的布线结构，包括布线通道、电缆桥架和光纤管理系统。
3.2 应遵循严格的布线规范，确保电缆和光纤的整齐、可维护和可管理。
3.3 布线的标准应符合最新的电气和网络标准，避免不规范的布线对设备造成损害或干扰。
4. 风扇散热4.1 机柜应配备有效的通风系统，以确保设备的正常运行和降低温度。
4.2 风扇的数量和位置应根据设备的功耗、布局和热量分布进行合理配置，以统一降温。
4.3 机柜的温度应保持在设备允许的范围内，通常应控制在20℃~25℃之间。
4.4 机柜内部的空气流动应保持顺畅，避免过度堆积或阻塞。
5. 安全5.1 机柜应配备可靠的锁，以确保只有授权人员可以访问机柜内的设备。
5.2 机柜的电源和数据线路应采用可靠的保护措施，如过压保护、短路保护和漏电保护等。
5.3 机柜内部和周围应设置合适的消防设备，并定期进行消防检查和维护。
5.4 机柜应具备防尘、防湿和防静电的功能，以保护设备的正常运行和延长使用寿命。
6. 维护和管理6.1 机柜的维护应按照厂商的要求进行，包括定期清洁、检查和更换故障部件等。
6.2 机柜的管理应建立完善的台账和文档，记录设备的安装、更改和维修等重要信息。
6.3 机柜内设备的布局应合理，便于维护和管理，避免过度拥挤或不易操作。
6.4 机柜内部的电源和数据线路应有清晰的标识，以便于识别和维护。
以上是对机柜技术规范的简要介绍，包括尺寸和重量、布线安装、风扇散热和安全等方面的要求。
标准机柜安装控尺寸参数
标准机柜安装控尺寸参数
1. 机柜尺寸：
- 高度：标准机柜高度为42U，每个U的高度为44.45mm。
- 宽度：标准机柜宽度为600mm或800mm。
- 深度：标准机柜深度为1000mm或1200mm。
2. 机柜前后门尺寸：
- 前门宽度：标准机柜前门的宽度与机柜宽度一致。
- 后门宽度：标准机柜后门的宽度与机柜宽度一致。
- 前后门高度：标准机柜前后门的高度与机柜高度一致。
3. 机柜内部空间尺寸：
- 机柜内部宽度：标准机柜内部宽度为机柜宽度减去两侧壁厚的距离。
- 机柜内部深度：标准机柜内部深度为机柜深度减去后门壁厚的距离。
- 机柜内部高度：标准机柜内部高度为机柜高度减去底部底板和顶部天棚的厚度。
4. 机柜侧板尺寸：
- 侧板宽度：标准机柜侧板的宽度与机柜宽度一致。
- 侧板高度：标准机柜侧板的高度与机柜高度一致。
- 侧板厚度：标准机柜侧板的厚度一般为1.5mm。
5. 其他参数：
- 前后立柱厚度：标准机柜前后立柱的厚度一般为2mm至3mm。
- 顶部天棚厚度：标准机柜顶部天棚的厚度一般为1.5mm至2mm。
- 底部底板厚度：标准机柜底部底板的厚度一般为1.5mm至2mm。
- 扉门玻璃厚度：标准机柜扉门玻璃的厚度一般为5mm至6mm。
- 扉门铝框宽度：标准机柜扉门铝框的宽度一般为20mm至25mm。
请注意，以上尺寸参数仅供参考，实际机柜的尺寸和参数可能会因不同品牌和型号而有所差异。
在选择和安装机柜时，应根据具体需求和实际情况进行确认。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机柜标准技术参数
机柜标准技术参数是指机房或数据中心中用于存放服务器、网络设备和其他相关设备的标准设备。
它不仅可以有效地组织和保护设备，还可以提供必要的冷却和电力支持。
在这篇文章中，我们将重点介绍机柜标准技术参数的相关内容，包括尺寸、载重、散热、电力支持以及安全性等方面的内容。
1. 尺寸
机柜的标准尺寸通常采用国际标准，常见的尺寸包括42U、45U和47U。
42U的机柜高度约为2000mm，宽度为600mm，深度为1000mm。
这种尺寸一般适用于大多数的数据中心和机房场景。
在机柜的设计尺寸方面，需要考虑到设备的尺寸和标准化，以便更好地进行设备的组织和布局。
2. 载重
机柜的承重能力是其设计的重要参数之一。
一般来说，标准的42U机柜承重能力应该在800kg至1000kg之间。
这样才能确保机柜能够安全地承载各种网络设备和服务器等重型设备，并且保证设备不会因机柜本身的问题而受到损坏。
3. 散热
机柜的散热是为了保证机柜内的设备能够获得良好的工作环境。
良好的散热设计可以保证设备的稳定性和延长设备的寿命。
通常，机柜会设计有通风孔和风扇，以保证机柜内空气的流通，从而降低设备工作时产生的热量，确保设备的正常运行。
4. 电力支持
机柜需要提供稳定可靠的电力支持，以满足设备的电能需求。
一般情况下，机柜会配备PDU（电源分配单元），以便对设备进行电源管理和监控。
机柜还会有地线和避雷设计，以确保设备在电力方面的安全和稳定。
5. 安全性
机柜在设计时需要考虑到安全性，包括防火、防尘、防潮等方面。
在一些特殊的场景下，还需要考虑到防雷和防电磁干扰等问题。
机柜的安全性设计需要满足相关标准，以确保设备在各种环境和条件下都能得到良好的保护。
机柜标准技术参数涉及到多个方面，包括尺寸、载重、散热、电力支持和安全性等。
在机柜的设计和选择时，需要综合考虑这些参数，以确保机柜能够满足设备的需求，并且能够在复杂的环境中提供良好的保护和支持。
