供热管网监测系统
供热管网监控系统施工方案
供热管网监控系统施工方案一、系统概述供热管网监控系统是一套集成了先进传感技术、通信技术、计算机技术的综合性系统，旨在实现对供热管网的实时监控、数据分析、远程控制及故障预警，从而提高供热效率，保障供热安全，降低运营成本。
二、系统组成供热管网监控系统主要由数据采集层、数据传输层、数据管理中心三部分组成。
其中，数据采集层负责实时采集供热管网的各类数据；数据传输层负责将采集到的数据传输至数据管理中心；数据管理中心则负责对接收到的数据进行处理、分析，并通过用户界面展示给用户。
三、施工步骤调研分析：对供热管网系统进行全面的调研分析，确定监控点的位置和数量。
设计方案：根据调研分析结果，设计合理的监控系统方案。
采购设备：根据设计方案，采购所需的传感器、通信设备等。
现场施工：在确定的监控点安装传感器和通信设备，进行线路铺设等工作。
系统调试：对安装完成的系统进行调试，确保各项功能正常运行。
培训验收：对用户进行培训，确保用户能够熟练操作系统；同时进行系统验收，确保系统满足设计要求。
四、数据采集层数据采集层是供热管网监控系统的基础，主要包括各类传感器，如温度传感器、压力传感器、流量传感器等。
这些传感器能够实时采集供热管网的温度、压力、流量等关键数据，为后续的数据处理和分析提供原始数据。
五、数据传输层数据传输层负责将数据采集层采集到的数据传输至数据管理中心。
传输方式可采用有线传输或无线传输，具体选择应根据现场实际情况和传输距离等因素综合考虑。
六、数据管理中心数据管理中心是供热管网监控系统的核心，负责对接收到的数据进行处理、分析和存储。
数据管理中心应具备强大的数据处理能力，能够实时显示供热管网的运行状态，提供故障预警和远程控制等功能。
七、系统功能供热管网监控系统应具备以下主要功能：实时监控：能够实时显示供热管网的运行状态，包括温度、压力、流量等关键参数。
数据分析：能够对采集到的数据进行处理和分析，提供报表和曲线图等多种形式的展示方式。
智慧供热系统简介

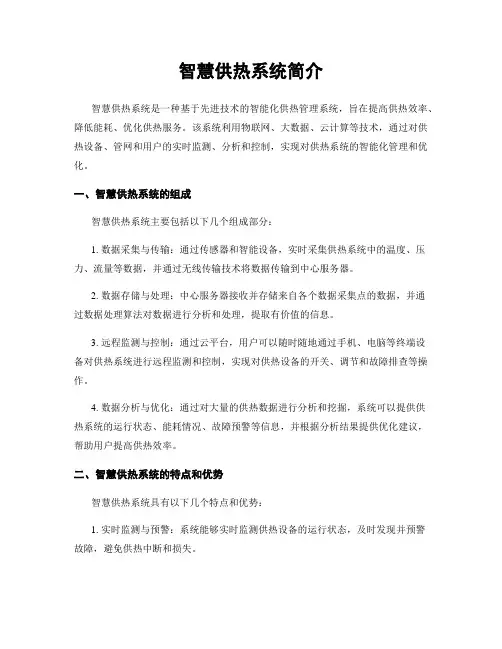

智慧供热系统简介智慧供热系统是一种基于先进技术的智能化供热管理系统，旨在提高供热效率、降低能耗、优化供热服务。
该系统利用物联网、大数据、云计算等技术，通过对供热设备、管网和用户的实时监测、分析和控制，实现对供热系统的智能化管理和优化。
一、智慧供热系统的组成智慧供热系统主要包括以下几个组成部分：1. 数据采集与传输：通过传感器和智能设备，实时采集供热系统中的温度、压力、流量等数据，并通过无线传输技术将数据传输到中心服务器。
2. 数据存储与处理：中心服务器接收并存储来自各个数据采集点的数据，并通过数据处理算法对数据进行分析和处理，提取有价值的信息。
3. 远程监测与控制：通过云平台，用户可以随时随地通过手机、电脑等终端设备对供热系统进行远程监测和控制，实现对供热设备的开关、调节和故障排查等操作。
4. 数据分析与优化：通过对大量的供热数据进行分析和挖掘，系统可以提供供热系统的运行状态、能耗情况、故障预警等信息，并根据分析结果提供优化建议，帮助用户提高供热效率。
二、智慧供热系统的特点和优势智慧供热系统具有以下几个特点和优势：1. 实时监测与预警：系统能够实时监测供热设备的运行状态，及时发现并预警故障，避免供热中断和损失。
2. 能耗管理与优化：系统可以对供热设备的能耗进行实时监测和分析，帮助用户发现能耗高峰和能耗异常，并提供优化建议，降低能耗成本。
3. 远程控制与调节：用户可以通过手机、电脑等终端设备对供热设备进行远程开关、调节和故障排查，提高供热系统的灵活性和便利性。
4. 数据分析与决策支持：系统通过对大量供热数据的分析和挖掘，提供供热系统的运行状态、能耗情况、故障预警等信息，帮助用户做出科学决策。
5. 故障诊断与维修指导：系统通过对供热设备的数据分析，可以准确判断设备故障原因，并提供维修指导，缩短故障处理时间。
三、智慧供热系统的应用场景智慧供热系统适用于各类供热场景，包括居民小区、写字楼、学校、医院、工业园区等。
基于GPRS的供热管网远程监控系统
运 行成 本 高 ， 且无 法实 时 掌握 全局 运行 数据 ， 并 难
以实现 供热 管 网 的热平衡 控 制 ， 易造 成能 源浪 费 。 为 解决 这一 问题 ， 者 综 合 运 用嵌 入式 和计 算 机 笔 控 制技 术 ， 建 了基 于 Ｇ Ｒ 构 Ｐ Ｓ网 络 的 热 网 远 程 监
控 系统 。 １ ＧＰ Ｓ无线通 信 网络 Ｒ
图 １ 热 网远 程 监 控 系统 ＧＰ ＲＳ网 络 结 构 示 意 图
为 核心 ， 外挂 Ｒ ４ ５接 口芯 片 。传 感 器 电 流信 号 Ｓ８
经 电 流／ 压 转 换 模 块 转 换 成 电 压 信 号 ， 入 电 送 Ｓ Ｍ ２ １３ Ｂ的 Ａ Ｃ端 口进 行 Ａ Ｔ ３Ｆ０Ｖ Ｄ Ｄ转 换 。两 个
７８ ５
化
工
自 动
化 及
仪
表
第 ３ ９卷
温度、压力、流量 厂 而
２ ２ ３ 任 务 调 度 ．．
甲
复 位
＝工一 广
键 盘
热 力站 监控 单 元 的 任 务 包 括 Ａ Ｄ转 换 任 务 、
键 盘 扫 描 任 务 、 示 任 务 、 频 器 控 制 任 务 和 显 变
ＰＲＤ￣ Ｏ／Ｒ Ｐ
Ｍａ Ｘ 控 件 实现 热 力 站 地 图 查 询 ， 用 Ｐ ｏ ｓｅ ｔ ｌ 具 显 示 温度 、 力 等 历 史 数 据 曲线 ， 化 了人 机 界 ｐ 采 ｒＥ ｓｎｉ ｓ工 ａ 压 优
面 。
关 键 词 热 网监 控 Ｇ ＲＳ Ｓ Ｍ３ ￣Ｃ ＯＳ Ｉ Ｍａ Ｘ Ｐ ｏ ｓ ｎｉｌ Ｐ Ｔ ２ ／ ．Ｉ ｐ ｒＥｓｅ ｔ ｓ ａ
中图分类号
Ｔ ８５ Ｈ ６
文 献 标 识 码 Ａ
智慧城市-供热管道状态监测平台系统-供热
时间：2019/03/20Underground tunnel integrated management systemUnderground gallery目录1智慧供热概述2供热管道状态监测系统3后续计划01智慧供热概述智慧供热概述目前全国整体热网监控及供热运行管理能力尚未达到理想水平，对整个热网的监控及平衡手段薄弱，不能动态地监测热网的热力工况，进而不能进行有效地控制和调节。
全面提高热网监控水平，实现供热线全程的参数的采集，管道、换热站以及管网节点的数据实时通讯和控制，有效提高供热系统的自动化控制水平，并且提高热网的运行管理水平。
02供热管道状态监测系统系统建设意义供热管道状态监测系统是将供热管网的各供处管道内实时参数通过测量仪表实时采集，借助4G无线通讯技术将数据传输到服务器，实现集中存储。
对于收集到的数据进行集中展示、共计、分析，为实施调度策略的制定等提供资料和工具，障热力供应安全生产，辅助节能降耗工作。
对存储的数据进行深度挖掘和AI分析，得出智能的控制优化以及对后期项目建设都可提供参考性意见。
图解监测系统架构供热管道状态监测系统平台数据驾驶舱指挥调度手机发布WEB发布监控中心实时监控统计分析设备管理调度管理巡检管理系统管理传感器采集模块远程控制模块远程通信模块历史数据库数据库接口空间信息库设备数据库实时数据库智能大数据分析平台传感器采集数据传输应用平台远程控制智能优化传感器数据采集供热管道状态监测底层数据来源于加装的各类传感器，在供热管道的特殊环境下，稳定工作智能优化针对供热管道状态监测采集的数据进行大数据分析，寻找最佳工艺路线和控制策略，整体服务于节能减排。
应用平台供热管道状态监测系统平台主要处理数据、分析数据、呈现数据和远程管理四大功能，通过统计报表分析相关能源、设备状态信息。
远程控制供热管道状态监测系统中如在本地进行相关控制策略设计，可实现平台下发指令进行阀门控制。
设备调整等。
智慧供热系统简介
智慧供热系统简介智慧供热系统是一种基于现代科技的智能化供热管理系统，旨在提高供热效率、节约能源、改善用户体验。
该系统通过集成传感器、数据采集设备、数据分析算法和智能控制器等技术，实现对供热系统的全面监测、优化调控和智能化管理。
一、系统组成智慧供热系统主要由以下几个组成部份构成：1. 传感器网络：通过安装在供热系统各关键节点的传感器，实时采集供热系统的温度、压力、流量等数据，并将数据传输给数据采集设备。
2. 数据采集设备：负责将传感器采集到的数据进行处理和存储，并通过网络传输给数据分析算法和智能控制器。
3. 数据分析算法：利用机器学习、人工智能等技术，对采集到的供热系统数据进行分析和处理，提取关键信息，如异常预警、故障诊断等。
4. 智能控制器：根据数据分析结果，智能控制器能够自动调节供热系统的运行参数，实现对供热设备的智能控制和优化调控。
5. 用户界面：通过手机APP、网页等形式，向用户展示供热系统的运行状态、能耗情况、室内温度等信息，并提供用户操作界面，实现用户对供热系统的远程控制和监测。
二、系统功能1. 能耗监测与优化：智慧供热系统能够实时监测供热设备的能耗情况，并根据实际需求进行优化调控，以实现能源的高效利用和节约。
2. 故障预警与诊断：系统能够通过对供热设备的数据分析，实时监测设备运行状态，及时发现潜在故障，并提供故障诊断和处理建议，以避免设备故障对供热系统的影响。
3. 温度调节与舒适度提升：智慧供热系统能够根据用户需求和室内环境变化，自动调节供热设备的温度，提供舒适的室内温度，提升用户体验。
4. 远程控制与监测：用户可以通过手机APP、网页等远程方式，实时监测供热系统的运行状态，调节温度设定值，实现对供热系统的远程控制。
5. 数据分析与报表生成：系统能够对供热系统的历史数据进行分析和统计，生成能耗报表、运行报表等，为供热管理部门提供决策支持和管理参考。
三、系统优势1. 高效节能：通过智能化控制和优化调控，智慧供热系统能够实现供热设备的高效运行，节约能源，降低运行成本。
热电联产项目热网工程供热方案及监控系统设计
杨 婧文
（ 南京交通职业技术学院 。 江苏 南京 ２ １ １ １ ８ ８）
摘 要 ：该项 目为 某 电厂 热 电联 产 项 目配套 热 网工程 ， 项 目与原 有供 热 热 源相 结 合 ， 新建 及 改建 热 力
网、 热力站 ， 达到满足城 市集中供 热的要求。本文对项 目的热源构成、 供热管网、 首站和热电联产供热方
２ 供热方案设计
２ ． １ 热源概 况
负荷 ， 以减少环境污染 ， 实现节能减排 的目的。室外温 度为 ５ ℃， 供 热 系统开 始供 热 ， 在 温度 降至 一 １ ℃过程 中 ，
电厂２ Ｘ ３ ５ ０ ＭＷ 作 为 系统 热源 ；室 外温 度 降至 一 ２ ℃系
统 开 启调 峰热源 ， 与２×３ ５ ０ ＭＷ热 电实施 切 网运行 。
系统原 理如 图 １ 所示。
供热能力为３ １ ６ Ｍ Ｗ， 可供热面积约为５ ５ ０ 万ｍ ｚ 。热源的 装 机容 量及 外供 热量 详见 表 １ 。
表１ 热 源 的 装 机 容 量 及外 供 热 量
事 故 状 态下 的紧 急预 案 计 划将 （ ２ Ｘ
３ ５ ０ Ｍ ｗ）热 电联产配套管网与调峰配套
Ｋｅ ｙ ｗ ｏ ｒ ｄ ｓ ：ｃ ｏ ｇ ｅ ｎ ｅ ｒ ａ ｔ ｉ ｏ ｎ ｐ ｒ ｏ ｊ ｅ ｃ ｔ ； ｈ ｅ ａ ｔ ｉ ｎ ｇ ｓ ｃ ｈ ｅ ｍ ｅ ； ｈ ｙ ｄ ｒ ａ ｕ ｌ ｉ ｃ ｃ ａ ｌ ｃ ｕ ｌ ａ ｔ ｉ ｏ ｎ ； ｍｏ ｎ ｉ ｔ ｏ ｒ ｉ ｎ ｇ ｓ ｙ ｓ ｔ ｅ ｍ
括： 新 建 一 级热 网长度 ２ Ｘ ５ ４ ． ４ ｋ ｍ， 改造 一 级 热 网长度
完善供热监测自控系统实现热网科学管理
完善供热监测自控系统实现热网科学管理【摘要】供热运行远程监测网络系统是采用先进的测控手段及可靠的通信技术，利用有线和无线相结合的方式对供热系统的热用户室内温度和锅炉房及换热站的运行温度、压力、流量等参数进行测量及远传，实时对整个供热系统进行跟踪监测和网络化管理。
不仅可以全面掌握整体供热系统的运行状态，还能快速准确地反应故障报警信息及对运行数据进行分析统计，为供热管理部门提供准确有效的重要数据，实现供热管网的平衡调节，极大地提高了供热系统的现代化管理水平，是供热企业实行科学化管理的重要途径。
【关键词】供热远程监测网络化；科学管理；途径1.供热远程监测网络化是供热科学发展的必然以往在采暖供热期，供热管理部门很难及时了解和掌握住户室内温度情况及变化规律，随着天气的变化和室内温度的变化对供热参数进行相应的调整。
用户室温的获取和调控方式显得非常滞后和被动。
另一方面对于超标准供热区域也不能及时进行调节，导致能源大量浪费和供热质量问题。
如何实时地掌握住户室内温度情况和相互之间室内温度的不一致程度（区域之间、楼栋之间、单元之间）。
并根据其变化趋势提前做出供热运行的相应调整。
使其即保证用户室内温度达标，又能做到热尽其用，节能降耗，降低供热运行成本。
“供热运行远程监测网络系统”，能够解决供热运行中实时掌握热用户室内温度这一难题，同时也解决了各换热站及锅炉房运行参数的远程传输，保证了用户供热质量和热源运行工况的整体统一。
2.远程监测网络系统构成该系统主要由监控中心、锅炉运行数据采集系统、一次网运行数据采集系统、换热站运行数据采集及远程传输系统、室温远程传输系统所构成。
（1）监控中心由监控主机、总线适配器、led显示屏、监控软件及服务器软件组成。
在监控软件的控制下，接收来自各个数据采集系统的数据，并进行存储处理后送给crt显示器和led显示屏进行显示。
在服务器软件的支持下，远程客户可以通过internet网络访问服务器，对各系统的实时参数及历史参数进行查询。
智慧供热系统简介
智慧供热系统简介智慧供热系统是一种基于先进技术的供热管理系统，旨在提高供热效率、降低能耗、改善用户体验。
该系统利用物联网、大数据分析和人工智能等技术，实现对供热设备和管网的智能监控和管理。
一、系统架构智慧供热系统由以下几个主要组件构成：1. 传感器和监测设备：通过安装在供热设备和管道上的传感器，实时监测供热系统的温度、压力、流量等参数，并将数据传输至中央控制中心。
2. 中央控制中心：负责接收、存储和处理传感器传输的数据，通过大数据分析和人工智能算法，实时监测供热设备的运行状态，并进行故障预警和优化调度。
3. 远程监控平台：通过云端技术，将中央控制中心的数据实时传输至远程监控平台，供运营人员远程监控供热系统的运行情况，及时处理异常情况。
4. 用户终端：用户可以通过手机APP或网页端，实时查看供热系统的温度、能耗等信息，进行个性化调节，提高用户体验。
二、功能特点智慧供热系统具有以下功能特点：1. 实时监测和预警：通过传感器实时监测供热系统的运行状态，如温度、压力、流量等参数，一旦发现异常情况，系统会及时发出预警，帮助运营人员快速处理故障。
2. 能耗分析和优化调度：通过大数据分析和人工智能算法，系统可以对供热设备的能耗进行分析，并提供优化调度建议，以降低能耗、提高供热效率。
3. 用户个性化调节：用户可以通过手机APP或网页端，实时查看供热系统的温度、能耗等信息，并进行个性化调节，满足不同用户的需求。
4. 远程监控和管理：运营人员可以通过远程监控平台，实时监控供热系统的运行情况，及时处理异常情况，提高运维效率。
5. 数据统计和报表分析：系统可以对供热系统的运行数据进行统计和分析，生成报表，帮助运营人员了解供热系统的运行情况，进行决策和优化。
三、应用场景智慧供热系统广泛应用于城市供热、工业供热等领域，具有以下应用场景：1. 城市供热：可以实时监测城市供热管网的温度、压力等参数，及时发现并处理管网漏水、堵塞等问题，提高供热效率和稳定性。
