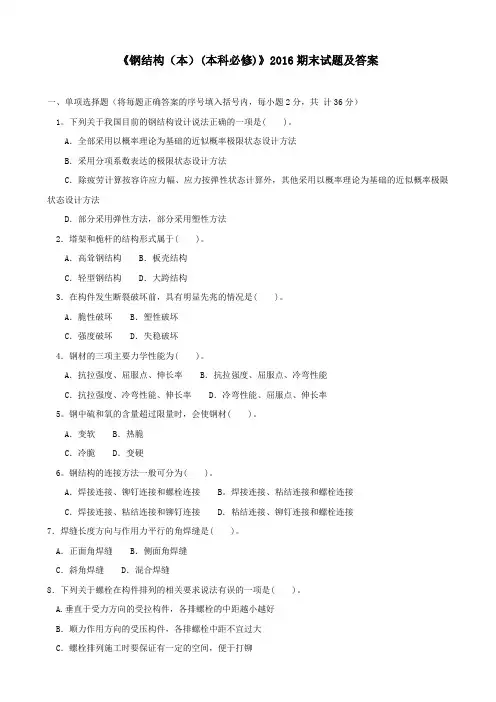

《钢结构（本）(本科必修)》2016期末试题及答案一、单项选择题（将每题正确答案的序号填入括号内，每小题2分，共计36分）1。
下列关于我国目前的钢结构设计说法正确的一项是( )。
A．全部采用以概率理论为基础的近似概率极限状态设计方法B．采用分项系数表达的极限状态设计方法C．除疲劳计算按容许应力幅、应力按弹性状态计算外，其他采用以概率理论为基础的近似概率极限状态设计方法D．部分采用弹性方法，部分采用塑性方法2．塔架和桅杆的结构形式属于( )。
A．高耸钢结构 B．板壳结构C．轻型钢结构 D．大跨结构3．在构件发生断裂破坏前，具有明显先兆的情况是( )。
A．脆性破坏 B．塑性破坏C．强度破坏 D．失稳破坏4．钢材的三项主要力学性能为( )。
A．抗拉强度、屈服点、伸长率 B．抗拉强度、屈服点、冷弯性能C．抗拉强度、冷弯性能、伸长率 D．冷弯性能、屈服点、伸长率5。
钢中硫和氧的含量超过限量时，会使钢材( )。
A．变软 B．热脆C．冷脆 D．变硬6。
钢结构的连接方法一般可分为( )。
A．焊接连接、铆钉连接和螺栓连接 B。
焊接连接、粘结连接和螺栓连接C．焊接连接、粘结连接和铆钉连接 D．粘结连接、铆钉连接和螺栓连接7．焊缝长度方向与作用力平行的角焊缝是( )。
A．正面角焊缝 B．侧面角焊缝C．斜角焊缝 D．混合焊缝8．下列关于螺栓在构件排列的相关要求说法有误的一项是( )。
A.垂直于受力方向的受拉构件，各排螺栓的中距越小越好B．顺力作用方向的受压构件，各排螺栓中距不宜过大C．螺栓排列施工时要保证有一定的空间，便于打铆D．中距和边距过大，连接板件间不能紧密贴合，潮气侵入缝隙易使钢材锈蚀9．高强度螺栓连接分为( )。
A．摩擦型连接和承压型连接 B．摩擦型连接和螺旋型连接C．承压型连接和螺旋型连接 D．螺旋型连接和扭剪型连接10．轴心受力构件主要包括( )。
A．轴心受压构件和轴心受拉构件B．轴心受弯构件和轴心受拉构件C．轴心受扭构件和轴心受拉构件D．轴心受剪构件和轴心受压构件11.理想轴心受压构件可能的三种屈曲形式分别是( )。
东农16春《钢结构》在线作业后附答案解读
东农 16春《钢结构》在线作业一、单选题(共 5 道试题,共 25 分。
1. 对中等跨度(5m~10m的闸门常采用(. 型钢梁. 组合梁. 桁架正确答案:2. 组合梁采用的是采用(钢板焊接而成的工字形截面。
. 两块. 三块. 四块正确答案:3. 规模巨大且在高水头下操作而工作条件又特别复杂的工作闸门调整系数为( 。
. 0.9~0.95. 0.85~0.9. 0.8~0.85正确答案:4. 梁与轴心受压柱的连接应采用( 。
. 铰接. 刚接正确答案:5. 大、中型工程的工作闸门及重要的事故闸门的调整系数为( 。
. 0.9~0.95. 0.85~0.9. 0.8~0.85正确答案:东农 16春《钢结构》在线作业二、判断题(共 15 道试题,共 75 分。
1. 轴心受压柱一般设计成刚接柱脚。
(. 错误正确答案:2. 焊接连接是目前钢结构最主要的连接方法。
(. 错误. 正确正确答案:3. 弯矩可以由轴向力的偏心作用和端弯矩作用两种因素构成。
( . 错误. 正确正确答案:4. 跨度主要却决于结构的使用要求。
(. 错误. 正确正确答案:5. 桁架主要承受竖向荷载。
(. 错误. 正确正确答案:6. 型钢梁的实际步骤是:(1计算内力, (2选择截面。
( . 错误. 正确正确答案:7. 格构式轴心受压柱的截面一般采用双轴对称截面。
( . 错误. 正确正确答案:8. 压弯构件的截面都是格构式。
(. 错误. 正确正确答案:9. 闸门是水工建筑物中活动的挡水结构。
(. 错误. 正确正确答案:10. 临界应力σr 是能保持梁整体稳定相应截面的最大弯曲压应力。
(. 错误. 正确正确答案:11. 门叶结构是一个水平放置的梁板结构。
(. 错误. 正确正确答案:12. 同一种钢材在不同的工作条件下,只能发生塑性破坏,不能发生脆性破坏。
( . 错误正确答案:13. 与原工字钢或 H 型钢相比,蜂窝钢的承载力和刚度显著增大,但自重增大。
(完整版)钢结构下册复习题及参考答案
房屋钢结构一、填空题1.门式刚架结构通常用于跨度为 m，柱距为m，柱高为m的单层工业房屋或公共建筑。
2.门式刚架屋面的坡度宜取；挑檐长度宜为m,其上翼缘坡度取与刚架斜梁坡度相同。
3.门式刚架轻型房屋的构件和围护结构温度伸缩缝区段规定为：纵向不大于；横向不大于 m。
超过规定则需设。
4.门式刚架柱顶侧移的限值为不超过柱高度的。
5.门式刚架斜梁与柱的刚接连接，一般采用高强度螺栓-端板连接。
具体构造有、和三种形式。
6.压型钢板的板基厚度一般为mm。
7.屋面压型钢板侧向可采用、、等不同连接方式。
8.当檩条跨度（柱距）不超过m时，应优先选用实腹式檩条。
9.檩条在垂直地面的均布荷载作用下，按构件设计。
10.当檩条跨度大于m时，应在檩条跨中位置布置拉条；当檩条跨度大于m时，应在檩条跨度三分点处各布置一道拉条。
11.实腹式檩条可通过与刚架斜梁连接。
12.钢屋架中受压杆件的容许长细比为，只承受静力荷载的钢屋架中拉杆的容许长细比为。
13.钢屋架的受压杆件，其合理的截面形式，应尽量对截面的两个主轴具有。
14.梯形钢屋架节点板的厚度，是根据来选定的。
15.由两个角钢组成的T形截面杆件，为了保证两个角钢共同工作，在两角钢间每隔一定距离应设置。
16.钢屋架的轴心受拉杆件应进行和；钢屋架的轴心受压杆件应进行和。
17.梯形钢屋架的跨度大于等于m时，在下弦拼接处宜起拱，起拱高度一般为跨度的。
18.网架按跨度分类时：大跨度为 m以上；中跨度为m，小跨度为 m以下。
19.当采用钢檩条屋面体系时，网架的跨高比可选；上弦网格数可选。
L2为网架的短向跨度。
20.网架结构的容许挠度不应超过下列数值：用作屋盖时为；用作楼盖时为。
L2为网架的短向跨度。
21.网架屋面的排水坡度一般为。
22. 网架焊接空心球节点的直径D取决于、、等因素.23.网架焊接空心球节点的壁厚应根据由承载力验算公式确定，但不宜小于 mm。
空心球外径与壁厚的比值可在范围内选用，空心球壁厚与钢管最大壁厚的比值宜在 之间。
钢结构练习题与参考答案
钢结构练习题与参考答案一、单选题（共46题，每题1分，共46分）1.以下哪个是钢结构因化学作用产生的损坏？ ( )。
A、弯曲B、脆性破坏C、钢材的锈蚀D、失稳正确答案：C2.进行连接副扭矩系数试验时，应同时记录环境温度，试验所用的机具.仪表及连接副均应放置在该环境内至少 ( ) 以上。
A、1hB、2hC、0.5hD、3h正确答案：B3.衡量钢材的塑性高低的技术指标为：( )。
A、屈服强度B、断后伸长率C、抗拉强度D、冲击韧性正确答案：B4.散射衰减是指由于材料 ( ) 不均匀，从而引起声能的散射。
A、声阻抗B、声速C、声能D、波形正确答案：A5.测量跨度 10m 的钢构件挠度观测点不得少于 ( )。
A、4 点B、3 点C、2 点D、1 点正确答案：B6.波的绕射又称为 ( )。
A、折射B、衍射C、散射D、漫射正确答案：B7.超声波垂直入射到两种声阻抗相差很小的介质组成的界面时( )。
A、几乎全反射，无透射B、全折射C、无反射.透射D、几乎全透射，无反射正确答案：D8.按照国家现行验收标准规定，对于需要进行焊前预热或焊后热处理的焊缝，其预热温度或后热温度应符合国家现行有关标准的规定或通过工艺试验确定。
预热区在焊道两侧，每侧宽度均应大于焊件厚度的 1.5倍以上，且不应小于 100mm; 后热处理应在焊后立即进行，保温时间应根据板厚按每 25mm 板厚 ( ) 确定。
A、4hB、2hC、1hD、0.5h正确答案：C9.检测高强度螺栓连接副力学性能时，垫圈 ( ) 应朝向螺母支撑面。
试验时，垫圈不得转动，否则试验无效。
A、无导角的一侧B、任意一侧C、平整的一侧D、有导角的一侧正确答案：D10.对厚型防火涂料涂层厚度，可以采用 ( ) 检测。
A、涂层厚度测定仪B、测针和钢尺C、漆膜测厚仪D、超声波测厚仪正确答案：B11.超声波探伤仪按显示方式分，主要有 ( )A、A 型显示B、B 型显示C、C 型显示D、以上都是正确答案：D12.钢结构高强度螺栓终拧扭矩检测时，先在螺尾端头和螺母相对位置画线，然后将螺母拧松60°，再用扭矩扳手重新拧紧 ( )，此时的扭矩值应作为高强度螺栓终拧扭矩的实测值。
钢结构作业1答案
《钢结构制作与安装》作业1
姓名：班级：学号：
一、填空
1、钢结构施工分为制作和安装两个阶段。
P2
2、钢结构施工详图的组成：图纸目录、钢结构设计总说明、构件布置图、构件详图、安装节点图、零件图。
3、该索引符号的意思是：该详图在本张图纸上，编号为2 ；
该索引符号的意思是：详图编号为2，所在图纸编号为5 。
4、该焊缝属于角焊缝，焊缝高度10mm 。
5、在空白处填写下列焊缝名称：
二、识读图1，回答下列问题：
图1 梁与柱连接详图
问题：
1、该钢结构梁采用窄翼缘H型钢；型钢高度500 mm，宽度200mm；
2、该钢结构柱采用宽翼缘H型钢；型钢高度400mm，宽度300 mm；
3、该连接构件与柱子的连接采用焊接连接。
4、该连接详图焊接采用现场单边V形焊缝加垫板。
5、该连接构件与柱子的连接采用焊接连接。
6、5M20在本图中代表的意思5个直径为20mm的高强螺栓。
三、识读图2，回答下列问题：
图2等截面钢结构柱与柱拼接详图
问题：
1、图中柱与柱的拼接采用宽翼缘H型钢，截面高度为450mm ，宽度为300mm 。
2、腹板连接采用高强螺栓，数量为 6 个，腹板拼接板厚度为10 mm。
3、翼缘每侧采用高强螺栓，数量为12个，翼缘拼接板厚度为10 mm。
四、请用1:10的比例绘制教材P263页图2-2。
大工16春《钢结构》大作业答案课案
大工16春《钢结构》大作业及要求注意：以下五个题目中有三个题目需要回答，题目一是必答的题目，其余计算题和问答题中各选一道题进行回答（注意：从题目二、三中选择一道计算题，并从题目四、五中选择一道问答题，分别进行解答，不可同时选择两道计算题或者问答题）；解答前，需将所选题目复制（使老师明确你所选的题目）。
题目一：（必答的题目）钢板用高强度螺栓摩擦型连接的承载力。
如下图所示，双盖板拼接的钢板连接。
钢板钢材为Q235号钢。
采用摩擦型高强度螺栓连接，螺栓性能等级为10.9级，M20。
螺栓孔径0d 为mm 5.21。
构件接触面经喷砂后涂无机富锌漆，35.0=μ。
作用在螺栓群重心处的轴向拉力kN N 800=。
要求：验算承载力。
45704510457045101410题目二和题目三中，选一道计算题作答。
题目二：对接焊缝连接。
某承受轴心拉力的钢材，采用Q235钢，宽度mm b 200=，如图所示。
钢板所受轴心拉力设计值为kN N 492=。
钢板上有一垂直于钢板轴线的对接焊缝，焊条为43E 型，手工焊。
取V 形坡口焊缝。
采用有垫板的单面施焊的对接焊缝。
要求：求下列三种情况下该钢板所需的厚度t 。
（1）焊缝质量为二级，用引弧板和引出板施焊； （2）焊缝质量为三级，用引弧板和引出板施焊； （3）焊缝质量为三级，不用引弧板和引出板施焊。
题目三：轴心受压柱整体稳定计算一重型厂房轴心受压柱，截面为双轴对称焊接工字钢，如图所示，翼缘为轧制，钢材为Q390。
该柱对两个主轴的计算长度分别为m l x 150=，m l y 50=。
要求：试计算其最大稳定承载力max N 。
yxxy A-A40800⨯301120⨯40800⨯题目四和题目五中，选一道问答题作答。
题目四：摩擦型高强度螺栓连接和承压型高强度螺栓连接有何差异？答：摩擦型高强度螺栓连接和承压型高强度螺栓连接的区别高强螺栓连接是通过螺栓杆内很大的拧紧预拉力把连接板的板件夹紧，足以产生很大的摩擦力，从而提高连接的整体性和刚度，当受剪力时，按照设计和受力要求的不同，可分为高强螺栓摩擦型连接和高强螺栓承压型连接两种，两者的本质区别是极限状态不同，虽然是同一种螺栓，但是在计算方法、要求、适用范围等方面都有很大的不同。
大工16春《钢结构》大作业及要求 满分答案
解：（1）焊缝质量为二级，用引弧板施焊 查表得 Q235 钢的 f=215N/mm²， E43 型焊条的 ftw=215N/mm²，两者相等， lw=b,tw=t,焊缝与钢板等强。 所需钢板厚度为：t=tw≥N/(ftw lw)=492*10³/200*215=11.44mm 取 t=12mm (2) 焊缝质量为三级，用引弧板施焊 f=215N/mm²,ftw=185N/mm²,lw=b,tw=t 钢板厚度由所需焊缝厚度所控制，所需钢板厚度为： t= tw≥N/(ftw lw)= 492*10³/200*185=13.30mm 取 t=14mm (3) ftw=0.85*185=157.3 N/mm²,焊缝质量为三级，钢板厚度由所需焊缝厚度 所控制，不用引弧板和引出板施焊，高 t=20mm lw=b-2t=200-2*20=160mm t≥N/(ftw lw)= 492*10³/160*157.3=19.5mm 取 t=20mm
要求：验算承载力。
解： （1）按螺栓连接强度确定 N
由《钢结构设计规范》GB50017-2003 表 7.2.2—1 和 7.2.2—2，查得 P＝155KN，
μ＝0.35，取得 d0＝22mm。按《钢规》式（7.2.2-1）计算，一个 M20 的 10.9 级高强度螺栓的受剪承载力设计值为：
N
b v
题目五：在建筑结构中，钢结构主包括以下：（1）轻钢结构（保山工贸园标准 化厂房全部采用钢结构）；（2）大跨度结构（保山学院网球馆）；（3）重型工业厂 房结构；（4）高层建筑结构；（5）高耸结构；（6）可拆卸结构；（7）板壳结构； （8）船舶结构；（9）桥梁结构；（10）水利、港口、海洋工程结构。
大连理工大学《钢结构》大作业
学习中心： 姓 名： 学 号： 题目一：（必答的题目）钢板用高强度螺栓摩擦型连接的承载力。
16年6月钢结构(一)线下作业答案
东 北 大 学 继 续 教 育 学 院 钢结构（一）B 卷 参考答案————————————————————————————————— 一、判断题（每小题1分，共10分）1. 钢结构既耐热又耐火。
( )2. 建筑结构常用的钢材（如Q235钢）塑性变形很大，所以钢结构发生的破坏都是塑性破坏。
( )3. 梁的翼缘与腹板间的角焊缝长度w l 可以大于f h 60。
( )4. 设置柱子横隔的目的是提高其抗弯刚度。
( )5. 轴心受拉杆的设计时，只需计算其强度和刚度。
( )6. 轴心受压格构柱的斜缀条与平行弦桁架中腹杆的计算方法完全一样。
( )7. 轴心受压柱脚的靴梁，其计算简图为双向悬臂构件。
( )8. 拉弯构件一般发生强度破坏和失稳破坏。
( )9. 承压型高强螺栓连接是以栓杆受剪和栓杆与孔壁相互挤压传递荷载为主，与摩擦型高强螺栓相比，其连接变形大，不适宜于直接承受动力荷载。
( )10. 当组合截面简支梁整体稳定不满足时，宜增加下翼缘的宽度。
( )二、选择题（每小题1.5分，共15分）1. 冲击韧性愈高，说明钢材在冲击荷载作用下 ( )。
A 、不易向脆性转化 B 、容易向脆性转化 C 、可承受很大的压力 D 、可承受很大的剪力2. 轴心受压双肢格构柱的分肢间距是根据（ ）确定。
A 、抗剪承载力 B 、根据绕实轴和绕虚轴的等稳定条件 C 、单位剪切角D 、分肢稳定3. 在焊接工字形截面梁腹板上配置横向加劲肋的目的 ( ) A 、提高梁的抗剪强度 B 、提高梁的抗弯强度 C 、提高梁的整体稳定 D 、提高梁的局部稳定4. 轴压格构柱的等稳定设计是指（ ）。
A 、y x λλ=B 、y λλ=1C 、y x i i =D 、y x λλ=05. 进行疲劳计算时，计算点的应力幅应按（ ）确定。
A 、考虑动力系数的荷载设计值 B 、考虑动力系数的荷载标准值 C 、不考虑动力系数的荷载设计值 D 、不考虑动力系数的荷载标准值6. 钢材的性能随温度的增高而变化，以下哪项不正确（ ）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
东 北 大 学 继 续 教 育 学 院 钢结构（一）B 卷 参考答案————————————————————————————————— 一、判断题（每小题1分，共10分）1. 钢结构既耐热又耐火。
( )2. 建筑结构常用的钢材（如Q235钢）塑性变形很大，所以钢结构发生的破坏都是塑性破坏。
( )3. 梁的翼缘与腹板间的角焊缝长度w l 可以大于f h 60。
( )4. 设置柱子横隔的目的是提高其抗弯刚度。
( )5. 轴心受拉杆的设计时，只需计算其强度和刚度。
( )6. 轴心受压格构柱的斜缀条与平行弦桁架中腹杆的计算方法完全一样。
( )7. 轴心受压柱脚的靴梁，其计算简图为双向悬臂构件。
( )8. 拉弯构件一般发生强度破坏和失稳破坏。
( )9. 承压型高强螺栓连接是以栓杆受剪和栓杆与孔壁相互挤压传递荷载为主，与摩擦型高强螺栓相比，其连接变形大，不适宜于直接承受动力荷载。
( )10. 当组合截面简支梁整体稳定不满足时，宜增加下翼缘的宽度。
( )二、选择题（每小题1.5分，共15分）1. 冲击韧性愈高，说明钢材在冲击荷载作用下 ( )。
A 、不易向脆性转化 B 、容易向脆性转化 C 、可承受很大的压力 D 、可承受很大的剪力2. 轴心受压双肢格构柱的分肢间距是根据（ ）确定。
A 、抗剪承载力 B 、根据绕实轴和绕虚轴的等稳定条件 C 、单位剪切角D 、分肢稳定3. 在焊接工字形截面梁腹板上配置横向加劲肋的目的 ( ) A 、提高梁的抗剪强度 B 、提高梁的抗弯强度 C 、提高梁的整体稳定 D 、提高梁的局部稳定4. 轴压格构柱的等稳定设计是指（ ）。
A 、y x λλ=B 、y λλ=1C 、y x i i =D 、y x λλ=05. 进行疲劳计算时，计算点的应力幅应按（ ）确定。
A 、考虑动力系数的荷载设计值 B 、考虑动力系数的荷载标准值 C 、不考虑动力系数的荷载设计值 D 、不考虑动力系数的荷载标准值6. 钢材的性能随温度的增高而变化，以下哪项不正确（ ）。
A 、变形能力加大 B 、弹性模量减小 C 、屈服强度减小D 、材质变脆7. 其他条件不变时，轴心受压构件的整体稳定承载力随其长细比的加大而（ ）。
A 、下降B 、增大C 、不变D 、不一定8. 下列梁的腹板计算高度与实际高度相等的是 ( )。
A 、热轧型钢梁 B 、焊接组合梁 C 、冷弯薄壁型钢梁 D 、栓接组合梁 9. 确定钢结构用钢材的设计强度的依据为( )。
A 、钢材的比例极限p f B 、钢材的极限强度u f C 、钢材的屈服强度y f D 、以上三者均可 10.轴压柱脚的底板厚度按 ( )确定。
A 、抗剪强度 B 、抗弯强度 C 、抗压强度 D 、端面承压三、简答题（每小题5分，共25分）1、简述钢结构的的特点。
2、简述影响梁整体稳定的因素。
3、简述普通螺栓抗剪连接的破坏形式。
4、简述单向应力状态下钢材的基本力学性能指标有哪些？5、简述焊接残余应力的种类及产生的原因。
一、选择题（每小题1.5分，共15分）1.A2.B3.D4.D5.D6.D7.A8.B9.C 10.B二、判断题（每小题1分，共10分）1. ×2.×3.✓4. ×5.✓6. ×7.✓8. ×9.✓10. ×三、简答题（每小题5分，共25分）1、轻质高强、塑性韧性好、材质均匀与力学相符、易制作施工速度快、耐腐蚀性差、耐热不耐火、可能发生低温脆断等（答对一点给1分，共5分）2、抗弯刚度、抗扭刚度；受压翼缘的自由长度（3分）；荷载形式及其作用位置等的影响（2分）3、螺栓杆剪断；板件孔壁挤压破坏；板件被拉断；板件端部剪坏；螺栓杆弯曲破坏（答对一点给1分，共5分）4、屈服点；伸长率δ；抗拉强度；冷弯试验；冲击韧性Cv（包括常温冲击韧性、0度时冲击韧性负温冲击韧性）。
（答对一点给1分，共5分）5. 纵向焊接残余应力：焊接过程是一个不均匀的加热和冷却过程，高温钢材膨胀大，但受到两侧温度低、膨胀小的钢材限制，产生热态塑性压缩，焊缝冷却时被塑性压缩的焊缝区趋向收缩，但受到两侧钢材的限制而产生拉应力。
焊接残余应力是无荷载的内应力，故在焊件内自相平衡，这必然在焊缝稍远区产生压应力。
（2分）横向焊接残余应力：焊缝的纵向收缩，使焊件有反向弯曲变形的趋势，导致两焊件在焊缝处中部受拉，两端受压；焊接时已凝固的先焊焊缝，阻止后焊焊缝的横向膨胀，产生横向塑性压缩变形。
焊缝冷却时，后焊焊缝的收缩受先焊焊缝的限制而产生拉应力，而先焊焊缝产生压应力，更远处焊缝则产生拉应力；（2分）沿厚度方向焊接残余应力：多层施焊时，沿厚度方向已凝固的先焊焊缝，阻止后焊焊缝的膨胀，产生塑性压缩变形。
焊缝冷却时，后焊焊缝的收缩受先焊焊缝的限制而产生拉应力，而先焊焊缝产生压应力，因应力自相平衡，更远处焊缝则产生拉应力。
（1分）（说明：只答出三残余应力种类给2分）四，计算题目1．试计算确定图4.1所示角焊缝连接的焊脚尺寸h f =？ （10分）已知：连接承受经历荷载设计值P =210kN ，N =250kN ，钢材采用Q235B 钢，焊条为E43型，不考虑起落弧的缺陷，2mm 160N f w f =。
题4.1图2. 如图4.2所示高强度螺栓摩擦型连接，F =400kN ，被连接件钢材选用Q235B 钢，高强度螺栓采用10.9级M20，螺栓的设计预拉力P ＝155kN ，接触面喷砂后涂无机富锌漆，抗滑移系数μ为0.35，试验算此连接的承载力是否满足要求。
（10分）5题4.2图3. 如图4.3所示某简支梁跨长为6m ，承受静力集中荷载，恒载标准值P =100kN （包括梁自重），活载标准值为F =130kN ，钢材为Q345B 钢，截面选用I50a ，梁的容许挠度为l /300，梁的整体稳定满足要求，试验算该受弯构件设计是否合理。
（10分）已知：2mm 295N f =，2v mm 170N f =，I x =46472cm 4，W x =1858.9cm 3，S x =1084.1cm 3，t w =12mm ，γx =1.05，γG =1.2，γQ =1.4，EIEl v 648233=题4.3图四、计算题（每小题10分，共50分）1. 解： N =250kN ，V =P =210kN ，M =210×0.1＝21 kN.m （1分）f f 3w e 5953007.0210250h h l h N N=⨯⨯⨯⨯==σ（2分）f 2f 62w e 10003007.021021626h h l h M M=⨯⨯⨯⨯⨯==σ（2分）f f 3w e f 5003007.0210210h h l h V =⨯⨯⨯⨯==τ （2分）由公式w f 2f 222.1f M N ≤+⎪⎪⎭⎫ ⎝⎛+τσσmm 75.816072.1399N/mm 16050022.11000595f f22f 2f =⇒≤⇒≤⎪⎪⎭⎫ ⎝⎛+⎪⎪⎭⎫ ⎝⎛+h h h h （2分）根据：mm 12102.1max mm2.5125.1min f f =⨯===h h 取：m m 10f =h （1分）2、解： 解法一：N =4/5F =4/5×400＝320kN V =3/5F =3/5×400＝240kN M =320×70＝22400 kNmm （1分）受力最大的一个螺栓的拉力为：()kN 1241558.08.0kN 64323270140221402240010320222i 1t1=⨯=<=+=+⨯⨯⨯+=∑+=P y My n N N （3分）按比例关系可求得：N t2=48kN ，N t3=32kN ，N t4=16kN ，N t5=0，则：()ti 6448321602320kN N ∑=++++⨯=（3分）验算受剪承载力设计值：b v f ti 0.9( 1.25)0.910.35(10155 1.25160)362.25kN 240kNN n nP N V μ∑=-∑=⨯⨯⨯-⨯=>=（3分）满足强度要求。
解法二：N =4/5F =4/5×400＝320kNV =3/5F =3/5×400＝240kN M =320×70＝22400 kNmm （1分）受力最大的一个螺栓的拉力为：()kN 1241558.08.0kN 64323270140221402240010320222i 1t1=⨯=<=+=+⨯⨯⨯+=∑+=P y My n N N （2分）kN n V N v 24102401===（1分） kNP N kN P n N btf b v 1241558.08.085.4115535.019.09.0=⨯===⨯⨯⨯==μ（3分）0.109.185.412412464>=+=+b v v b t t N N N N （3分） 不强度满足。
3.解： 1）内力计算恒载标准值P =100kN →设计值：1.2×100＝120 kN 活载标准值F =130kN →设计值：1.4×130＝182 kN （1分） 支座处的最大反力设计值：R =120+182=302 kN ＝V max （1分） 跨中的最大弯矩标准值：46012303230max ,=⨯-⨯=k M kN.m （1分） 跨中的最大弯矩设计值 ：60413023302max =⨯-⨯=M kN.m （1分） 2）强度验算弯曲正应力：236/29545.309109.185805.110604mm N f W M nx x =>=⨯⨯⨯==γσ（2分） 支座处最大剪力：7.58121046472101.108410302433=⨯⨯⨯⨯⨯==w x x t I VS τ2/170mm N f v =<（2分） 强度不满足要求。
3）刚度验算：mm v mm EI l M v x k 203006000][3.1710464721006.210600046010max 4522==<=⨯⨯⨯⨯⨯==（2分）刚度满足要求。
4、解：mm i mmAI i y Xx 5.62119===（1分） 150][0.48/150][4.50/0=≤===≤==λλλλy y y x ox x i l i l （2分）查得稳定系数：802.0=x ϕ，818.0=y ϕ（3分）整体稳定验算:223/310/7.3118000802.0102000)/(mm N mm N A N <=⨯⨯=ϕ，满足要求（4分） 5、解：1）构件截面特性22mm 1848010568164002=⨯+⨯⨯=A4633x m m 10124412568)10400(12600400⨯=⨯--⨯=I 4633y m m 10171121056812400162⨯=⨯+⨯⨯=I 366x 1x m m 1015.43001012442/⨯=⨯==h I Wmm 259184801012446x x =⨯==A I imm 9618480101716yy =⨯==A I i （2分）[]15096.5025966002x 0x x =<=⨯==λλi l[]15075.68966600y0y =<===λλi l y （2分）刚度满足要求。
