线切割费用计算

价格=面积X单价

快走丝（割一刀）单价的报价：

1.普通钢质工件高度在100mm以内单价一般为

工件高度在100mm以上单价一般为

2.特殊材质（如不锈钢、铜、钨钢等）单价为以上单价的倍至2倍中走丝（割一修一）单价的报价：

工件高度在100mm以内单价一般为：

工件高度在100mm以上单价一般为：

中走丝（割一修二）单价的报价：工件高度在100mm以内单价一般为：

工件高度在100mm以上单价一般为：

如果工件是批量的。。。可视情况打折。。。

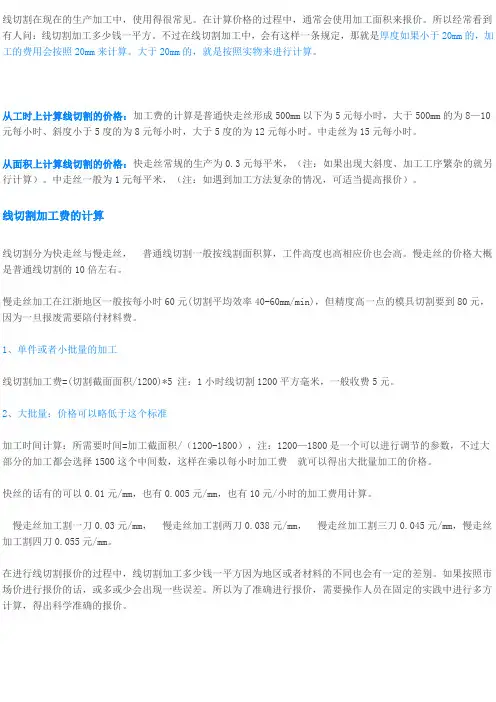

线切割加工费用计算方法一览表

线切割分为快走丝与慢走丝，普通线切割一般按线割面积算,工件高度也高相应价也会高。慢走丝的价格大概是普通线切割的10倍左右。

慢走丝加工在江浙地区一般按每小时60元(切割平均效率40-60mm/min),但精度高一点的模具切割要到80元,因为一旦报废需要陪付材料费。

1、单件或小量：

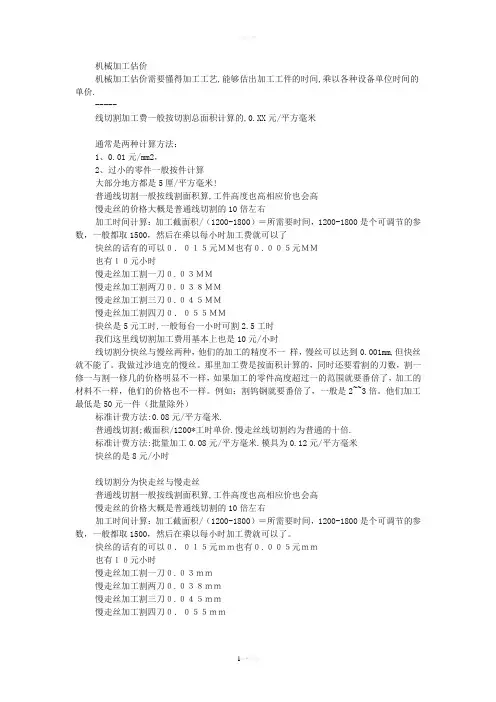

线切割加工费=(切割截面面积/1200)*5

注：1小时线切割1200平方毫米，一般收费5元。速度：80mm^2/s。

2、大批量：价格可以底于此标准。

加工时间计算：加工截面积/（1200-1800）＝所需要时间，1200-1800是个可调节的参数，一般都取1500，然后在乘以每小时加工费就可以了。

快丝的话有的可以０．０１５元ｍｍ也有０.００５元ｍｍ，也有１０元小时

慢走丝加工割一刀０.０３ｍｍ

慢走丝加工割两刀０.０３８ｍｍ

慢走丝加工割三刀０.０４５ｍｍ

慢走丝加工割四刀０．０５５ｍｍ

线切割加工费用的多少根据每个地方的经济发达程度可能会有较大的不同，所以也就不能给出很准确的答案。
