经典福克斯设置菜单
经典福克斯汽车用户手册
福特福克斯车主手册(1.8MT/AT)注意：本《车主手册》为自己编辑制作，没用按原车手册的页码，但对图片部分进行了放大处理，更便于观看和使用。
纯属交流之用，请勿外传和从事商业目的，否则后果自负！（汽车之家－开小福）简介感谢您购买长安福特汽车。
请首先阅读本手册以熟悉您的汽车。
您对您的汽车了解得越多，越能享受到驾驶汽车的安全性、经济性和趣味性。
1.本车主手册提供了有关日常行驶和一般维护的重要的说明和提示，可以使您熟悉汽车的操控。
本手册适用于CAF7180M、CAF7180A、CAF7201M、CAF7201A四款福克斯(Focus)车型。
请您参照随车附上的“车型配置表”阅读本手册，以确定和了解您所购车辆的具体配置和功能。
2.保修政策及定期保养指南介绍了长安福特汽车有限公司有关的各种保修政策和保养计划。
3.定期保养记录是由遍布全国的长安福特汽车有限公司授权的福特品牌经销商(以下简称福特品牌经销商)提醒您定期保养您的汽车并记录您的汽车的维护保养情况。
*打开车门时，注意行人、车辆，并让其先行。
*对汽车进行定期保养有助于维持汽车的行驶性能和转售价值。
福特品牌经销商拥有众多维修专家可随时为您提供服务。
各经销商经过专门训练的最佳专业人员可正确维修您的车辆和设备。
福特品牌经销商都是福特或Motorcraft原厂认可的零件和配件的可靠来源。
1.《汽车音响使用指南》介绍了汽车音响设备的操作说明。
* 在您转让汽车时，请别忘了转交《车主手册》。
《车主手册》属于整车的一部分。
*2.书中*号标记表示仅适用于部分车型。
3.手册中涉及到的字母的具体含义请参见下表：安全环保提示在维修与使用中如何减少对汽车和设备的损坏以及避免对人员的伤害？本手册中，该问题的解答包含在标有警告三角形符号的注解内。
请认真阅读并遵守其中的内容。
*段落里若有重要信息，会有强调的字眼“注意”，因此阅读并了解这类注意事项是很重要的。
*我们必须在保护环境的工作中尽我们应尽的一份责任。

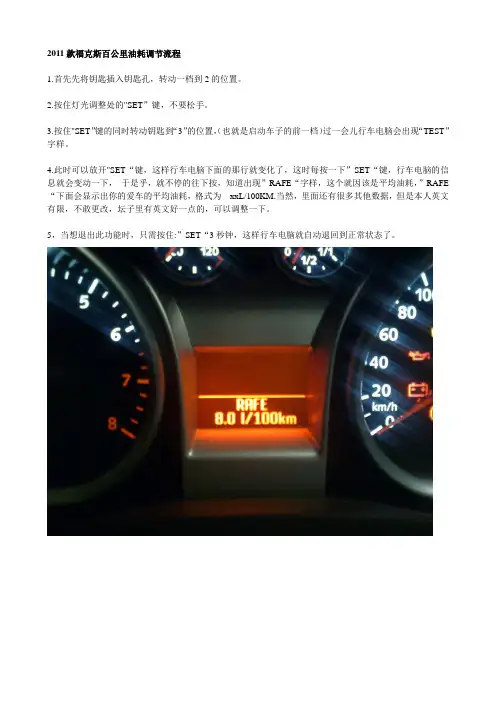

2011款福克斯百公里油耗调节流程
2011款福克斯百公里油耗调节流程
1.首先先将钥匙插入钥匙孔，转动一档到2的位置。
2.按住灯光调整处的"SET”键，不要松手。
3.按住"SET”键的同时转动钥匙到“3”的位置，（也就是启动车子的前一档）过一会儿行车电脑会出现“TEST”字样。
4.此时可以放开"SET“键，这样行车电脑下面的那行就变化了，这时每按一下”SET“键，行车电脑的信息就会变动一下，于是乎，就不停的往下按，知道出现”RAFE“字样，这个就因该是平均油耗，”RAFE “下面会显示出你的爱车的平均油耗，格式为xxL/100KM.当然，里面还有很多其他数据，但是本人英文有限，不敢更改，坛子里有英文好一点的，可以调整一下。
5，当想退出此功能时，只需按住:”SET“3秒钟，这样行车电脑就自动退回到正常状态了。
12款新福克斯导航使用指南
TPMS：显示车辆及设置车内相关参数信息，如上图3 “胎压设置"：点击进行胎压设置。 “启动配对”：是对胎压胎温感测器进行配对。
免责声明
l 请勿自行安装或维修您的导航系统。由未经电子设备和汽车配件方面培训的人员安装或修理本导 航系统可能导致危险的发生，并可能使您遭受电击或其他危险，驾驶汽车时请勿观看节目和做相 关操作。
l 开车时观看视频节目及有关操作是为一些国家的法律所禁止的，为了您及他人的人身安全，驾驶 汽车时请勿观看节目和做相关操作。
GPS天线安装 1.在使用粘胶带固定GPS天线前，
请务必使用适当的油溶性清洁剂 清洁粘连区域。清洁后撕下背纸， 将GPS天线放在适中位置，用力 按紧。 2.拆下侧板，将线穿过储物箱，直至 中控台主机处，需注意将线与原车 线用扎带扎好。 3.将GPS天线插头与主机相连接。
注意:
请确保装置所有设备都安装在安全 位置，如用户汽车有加装其它设备， 请确保该安装不会干扰其功能。 安装前请仔细阅读所有指示，并建 议由汽车音响专业销售商安装此机 器。
( 系统更新 )：产品软件更新升级。
“
”：按下此按钮返回设置操作界面。
(车辆保养)：行使5000公里后，自动弹出如下图10界面，说明要到4S店进行保养。
图10 (SYNC)：点击主界面上的（SYNC）按键，将显示如上图11界面。
图11
图4
图5
按( )按钮，进入(设置)画面第二页。如上图5
( 开机音量 ）: 可通过( )与( )按钮调节机音量大小。
2012新福克斯可刷隐藏功能
2014326-ELM327成功开启新福隐藏功能加群371900303的车友请顶下帖让更多车友看到此帖享受新福该有之福！！！刷车有风险，刷车需谨慎！！以下教程纯属个人爱好以此留做纪念，（经本人测试一切正常顺利成功刷车）软件驱动请留言发邮箱。
应车友要求建群交流请加QQ群371900303！！！同时软件和驱动也在群共享有直接下载就好！！我就不一个一个发了，发累了！！！！！另请所有刷成功的车友在论坛回帖说明下，方便其它车友成功刷车！！！第一部分，准备工作：工具及软件驱动：本人是用了USB ELM327(经本人测试后很稳定)如有疑问可留言1、打开浏览器输入网址：ford.xtlt.ru上面一行就是获取和编辑所谓的AB文件。
下面一行，进去之后可以下载FoCCCus软件（现在最新的是0.5.1）。
2、把ScanMasterv2.1软件装好文件夹里面有安装教程；3、ELM327与电脑连接安装驱动CP210x_VCP_Win_XP_S2K3_Vista_7（本人用的是WIN7 此驱动只支持XP与WIN7）第二部分，刷隐藏功能：1、汽车----elm327---笔记本连接好，将钥匙打到H档，打开这个文件夹内的软件此处请选择你所装驱动的端口，可以设配管理内查看；2、选好后点open3、点左下角read from bcm ，进度条到100%很快会读出原车的ccc数据；4、在后面选项内修改需要开通的选项，与在线修改ab文件一样；氙气灯14字节02改成0014 Headlights, type 05 00 - not configured02 - Halogen lights with adjuster03 - Alternative HID05 - HID14个灯，05型00不configured02 - adjuster03替代hid05卤素灯HID定速巡航23字节01改成0223 Cruise Control 02 00 - not configured01 - Without cruise control02 - Cruise Control03 - Adaptive Cruise Control23巡航控制02 00不configured01没有巡航control02巡航control03自适应巡航控制自动落锁32字节01改成0232自动锁定速度01 00不configured01 -没有自动locking02自动锁定120速度报警44字节01改成0344 Speed Warning Device 0144速报警装置01胎压监控101字节01改成44101轮胎压力监测系统01 00不configured01没有监测轮胎压力传感器system05 - 4whl44轮胎压力监测系统TPMS WBL一键天窗184字节01改成03184 Global Open/Close 02 00 - not configured01 - Global open/close disabled02 - Global open/close (B-Max)03 - Global open/close doors and sunroof184全球打开/关闭02 00不configured01全球打开/关闭disabled02全球打开/关闭（B-MAX）03 -全球打开/关闭门和天窗LIM限速224字节01改02224 Adjustable Speed Limiter 01 00 - not configured01 - Without ASL02 - With ASL 224可调转速限制器01 00不configured01没有asl02手动5、修改好后点write to bcm开始写进，进度条100%就完成了。
09款福克斯工程模式说明
行车电脑篇09款福克斯的行车电脑可以提供几个功能：1>平均时速2>余油行驶里程3>取消了前台显示“即时油耗”的功能，只是在后台工厂模式中，有个RAFE“平均油耗”值。
4>车外温度5>单次里程归零当满足下面两个条件之一，行车电脑就开始工作：1>钥匙放在II档，也就是点火前的那一档，这个时候，车辆是出于点火前的预备状态，全车上电但发动机并未启动2>发动机点火后特别是在条件一的情况下，车是原地不动的，而行车电脑会将在此状态下的时间，计入“平均时速”这个项目的计算公式：平均时速=累计行驶里程/累计时间这样的话，平均时速就会大幅下降，继而导致电脑推算出的“平均油耗”发生变化，最终导致屏幕显示的“余油行驶里程”也会大幅度降低。
而一旦真正开起来，车速上来以后，平均时速逐渐正常，显示的“余油行驶里程”也就恢复正常水平看起来，是福特行车电脑软件的Bug，期待厂家的升级。
Focus仪表工程模式操作手册仪表诊断与测试 08/2005 2005 Focus 自我诊断模式，配备中等级数或高等级数仪表车辆注意：设定按钮位在方向机柱左侧的多功能开关上。
1. 要进入仪表的自我诊断模式，必须同时按住旅程表 SET (设定) 按钮并将点火开关从位置 0 转到位置 II。
2. 当里程表的旅程液晶显示屏 (LCD) 中显示 ' TEST (测试)' 时，表示进入自我诊断模式的确认。
在开始显示 ' TEST (测试)' 的三秒钟内必须放开旅程设定按钮否则仪表将会跳出自我诊断模式。
3. 要操控或跳过任何的仪表自我诊断模式测试时，按下旅程表的 SET (设定)按钮。
在各项测试之间若设定按钮被按下超过三秒钟时，则仪表将会跳出自我诊断模式。
4. 当点火开关被转到 OFF 位置或被侦测到蓄电池电压过低时，自我诊断模式即被取消。
5. 如果输入到仪表的数据不完整或无效时，则旅程表 LCD ‘会显示 '----'6. 如果无法进入自我诊断模式，则使用 WDS 来诊断仪表。
13款福克斯空调操作方法
13款福克斯空调操作方法
13款福克斯的空调操作方法如下：
1. 打开车内电源，启动车辆。
2. 打开中控面板上的空调系统按钮，该按钮通常有一个“AC”字样。
3. 调节温度：根据需要，使用温度旋钮或按钮将温度调节到所需的级别。
4. 调节风力：使用风扇旋钮或按钮来调节风力的强度。
5. 调节风向：使用风向旋钮或按钮来选择所需的风向，例如，向上、向下，向脚部等。
6. 调节空气循环模式：选择空气流动模式，可以选择“内循环”（循环车内空气）或“外循环”（从外部带入新鲜空气）。
7. 开启自动模式（如果适用）：一些车型具有自动空调系统，根据车内和外部温度自动调节温度和风力。
8. 调节除雾功能（如果适用）：一些车型还具有除雾功能，可以选择快速除雾、玻璃除霜等。
9. 调节座椅通风或加热功能（如果适用）：一些车型可能还配备座椅通风或加热功能，可以根据需要调节。
10. 关闭空调系统：调节到所需温度后，可以选择关闭空调系统。
11. 注意空调温度和风力：根据天气和舒适度调整温度和风力。
12. 注意节能：在不需要空调或在天气较凉爽时，可以考虑关闭空调系统以节约燃油。
13. 定期保养：定期检查和清洁空调系统，以确保其正常运行。
福克斯使用手册
一．每天开车前应检查内容1．机油（是否在刻度线内）。
机油多易烧机油增加积碳影响动力，机油少易烧发动机。
2．冷却水（是否在刻度线内）。
如冷却水少发动机过热发动机易抱死。
3．启动车辆，检查灯光和仪表盘上的指示灯是否正常,所有车外灯和车内灯。
4．手刹、脚刹车是否正常。
5．启动车辆，转动方向盘是否正常。
6．油箱汽油是否快到刻度线，要提早加油如经常油少影响汽油泵散热,经常少油易烧坏汽油泵。
7．喷水，开动雨刮器看雨刮器是否正常,制动液液面,挡风玻璃清洗液液面,胎压和状况。
二．行驶中应注意事项1．起步时轻踩油门，手动档一般在发动机2200-2500转每分钟换挡经济时速80-100公里，最好不超过120公里。
2．车辆行驶中，如车辆发现有异响要马上停车检查，要查明原因或打电话给我们进行咨询。
3．汽车磨合期注意事项磨合期内自动挡车不要猛踩油门。
4．车辆出厂或大修后初行驶的2000公里至3000公里内属于车辆的磨合期。
车辆在这个期间内会出现机件磨损快、故障多、润滑油易变质、耗油量大、紧固件易松动的特点。
是这由于机件表面仍较粗糙，摩擦阻力大的缘故。
5．在磨合期一般来说，车辆都需要限载、限速，并且选用优质润滑油，慢起步，慢加油，适时换挡，慢制动，严格控制水温，并经常检查变速器、驱动桥和轮毂的温度。
6．最初1500公里避免高速避免将制动踏板踩到底。
三．正确驶过积水区1．夏秋时节行车涉水是经常事，如果涉水深度超过了轮网上的花洞外沿，就一定要及时处理，以确保制动有效。
众所周知，制动是靠摩擦起作用的产生制动效果的过程。
车轮制动器就是将动能转换成热能的主要部件。
它的原理就是将制动片和制动盘(毂)压在一起，通过摩擦起制动作用。
制动盘(毂)的材料是合金铸铁。
制动片的材料是耐磨石棉。
它耐高温，摩擦系数大。
车辆在运行中，这两个部件之间有一定的间隙，以防止制动发咬阻滞。
正是由于有这个间隙，所以在涉水时，水和泥沙等脏杂物进入间隙内，造成摩擦系数猛烈下降，制动效果就微乎其微。
经典福克斯油耗调试
1. 1用你的右手，一定要用右手，即使你是左撇子，也要用右手，当然了，非要用左手我也不拦着。
插入钥匙，保证处于0位置。
2. 2用你的左手（知道为啥刚才要用右手插入钥匙了吧），按住灯光控制手柄的“set /reset”键，切记，一定要按住不放3. 3再次用到你的右手，将车钥匙拧到II的位置。
此时，左手保持按住，不能松开，直到出现第④图中的画面4. 4当仪表盘中的小屏幕出现如下界面时，就可以松开你的左手了，恭喜你已经成功了一半，离看到你的平均油耗不远了5. 5连续按“set /reset”键，是一下一下的按，这次不是按住了6. 6期间会出现各种各样的参数7.7会出现各种灯全亮，各种仪表乱指的情况，不要惊慌，不要失措，这都是正常现象，继续按吧8.8直到出现下图，当！当！当！当！就是你的平均油耗啦。
这里显示的是11.9L/100KM ，我的AT很费油啊到此，平均油耗就调完了退出工程模式，只要再次长按set键，或者点火，或者钥匙拧到0，就可已退出了南宫轩明 10:53:02第一步，先关闭点火钥匙，左手按住仪表上那个黑桩桩。
第二步，左手继续按住桩桩不要松，右手拧车钥匙到第2档位，保持大概3秒钟不要松开你左手按的仪表，反正你要看到仪表中间的液晶屏幕出现tESt，才松开左手的桩桩哦，不然就不成功第三步，左手再次按下仪表上的桩桩，每按一下，仪表都有不同的反应，指针会转，LED灯会亮，，，，，，后面还有油耗，等等退出工况模式的方法也很简单：关钥匙南宫轩明 10:54:51钥匙拧到1档，按住仪表盘上的小黑棍，就是切换总里程和小里程的那个，不要松，然后把钥匙拧到二档，不要松，等一会，正中的显示屏上显示TEST，就进入工程模式了。
然后一下一下的按，按20下左右，就可以看到了，据说是最近100公里的平均油耗值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Test --> 测试
1、Gauge sweep --> 仪表清扫，就是仪表一下子从0到最满的位置走一遍，然后回归原位，大约是查查仪表是否出问题。
比如如果速度表出问题了，不要你开到150还以为自己是100的速度。
2、LED Test --> LED测试
3、ROM Level --> ECU的ROM的版本吧！行车电脑肯定跟电脑一样，一部分程序是固化在里面的。
4、NVM target ROM --> NVM 存储器件，一般是由EEPROM或者Flash实现。
NVM 目标ROM版本，跟上面的ROM Level保持一致的。
5、NVM EEPROM lvl --> EEPROM:可擦写可编程ROM。
lvl: level。
NVM的可擦写可编程ROM的版本号
6、MANUFACTURE START / MANUFACTURE HOURS 令人费解。
看到《长安福特S-MAX车身电气技术手册》将他们分别翻译成仪表启动日期和仪表制造日期
7、Chimer Module On 750Hz, 50% 铃声模块，估计保险带未系、警报声等等都是由这个模块管的。
50%也许就是音量
8、DTC #00 None DTC: diagnostic trouble code 故障诊断码Ford车系里的DTC的定义满大街都可以找到。
要是哪天大家的车坏了，可以先进入工程模式看看这个代码。
9、Road Speed 0.0mph 以英里计算的时速，应该在工程模式下开车就能看到值了吧
10、Speedo Gauge 速度表
11、Engine Speed 0000 发动机转速，4位的数字，如果是十六进制，那么上限可以到65535。
12、Tacho Gauge 转速表，即rpm表，无法理解在静止状态下，为啥还有值007D，下次可以在开车的时候调到工程模式试试。
13、ODO roll count odo应该是Odometer 里程表。
里程表转动计数。
可能意思就是轮胎转了几圈吧，里程表从而可以算出跑过的里程数。
要在车动的时候，调到工程模式一看即可知道。
14、Fuel AD1 input active 油量AD1信号输入，激活状态。
AD应该是A/D，模拟信号转数字信号，比如将油量多少这种模拟量等等转换成数字信号。
参照《长安福特S-MAX车身电气技术手册》翻译成燃油表模数转换输入1应该贴切一点吧。
15、Fuel AD2 input passive 油量AD2信号输入，未被激活状态，inactive。
莫非福克斯还能装第二个油箱？
16、Fuel Gauge 油量表
17、Fuel Flow 燃油流量，应该也是汽车带的传感器一种吧，可以检测流向发动机的燃油流量，帮助诊断哪里是否有毛病。
应该启动起来后才有值。
18、Fuel Percent 剩余燃油占的百分比
19、Engine Temp 发动机温度
20、Temp. Gauge 温度表，也许指的就是仪表盘上的水温表
21、Battery 电瓶电压
22、Dist. to empty 燃油烧完预计还能跑多少公里
23、RAFE Running Average Fuel Efficiency 平均油耗。
就是大家摁来摁去想看的。
我就不明白长安福特干吗不干脆放到面板上去，不放瞬时油耗，放一放这种平均油耗也成啊
24、PATS key flags PA TS钥匙标志。
PA TS就是著名的福克斯的安全锁系统。
这个值估计只有福特工程师才能看懂。
