IP防水等級詳細劃分
IP防水等級詳細劃分

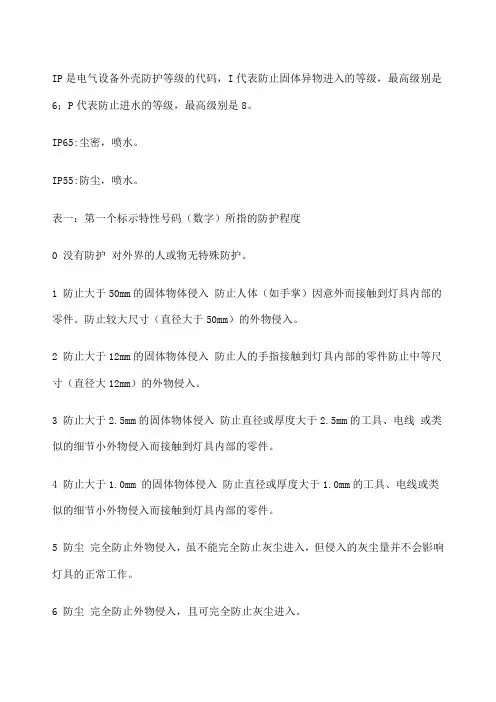

以下防水等級參考標準IEC 60529、GB4208 GB/T10485-2007、DIN40050-9、ISO20653
ISO16750等國際適用標準:

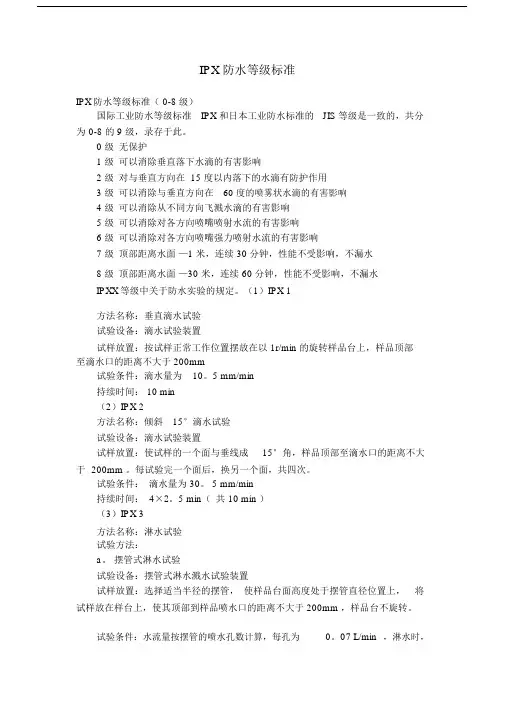

1. 范圍
防水試驗包括第二伴特征數字為1至8,即防護等級代碼為IPX1至IPX8
2. 各種等級的防水試驗內容。
(1) IPX1
方法名稱:垂直滴水試驗
試驗設備:滴水試驗裝置及其試驗方法
試樣放置:按試樣正常工作位置擺放在以1r/min的旋轉樣品臺上,樣品頂部至滴水口的距離不大于200mm
試驗條件:滴水量為1.0+0.5mm/min
試驗持續:10min
(2) IPX2
方法名稱:傾斜15°滴水試驗
試驗設備:滴水試驗裝置及其試驗方法
試樣放置:使試樣的一個與垂線成15°角,樣品頂部至滴水口的距離不大于200mm每試完一個面后,換另一個面,共四次.
試驗條件:滴水量為3.0+0.5mm/min
試驗持續:4x 2.5min共10min
b)防水防护等级2 其中:i可调水平面;2受试拝品;3转盘:4固定器口
(3)IPX3
方法名稱:淋雨試驗
a. 擺管式淋水試驗
試驗設備:擺管式淋水濺水試驗
試樣放置:選擇適當半徑的擺管,使樣品臺面高度處于擺管直徑位置上,將試樣放在樣臺上,使其頂部到樣品噴水口的
距離不大于200mm,樣品臺不旋轉。
試驗條件:水流量按擺管的噴水孔數計算,每孔為0.07 L/min 。淋水時,擺管中點兩邊各60°弧段內的噴水孔的噴水噴向樣品。被試樣品放在擺管半圓中心。擺管沿垂線兩邊各擺動60°,共120。。每次擺動(2 X 120。)約4s。
試驗壓力:400kPa
試驗時間:連續淋水10 min ;試驗5min后樣品旋轉90°
b. 噴頭式淋水試驗
試驗設備:手持式淋水濺水試驗裝置,
試樣放置:使試驗頂部到手持噴頭噴水口的平行距離在300mm g 500mm之間
試驗條件:試驗時應安裝帶平衡重物的擋板,水流量為10L/min
試驗時間:按被檢樣品外殼表面積計算,每平方米為 1 min(不包括安裝面積),最少5 min。
(4) IPX4
方法名稱:濺水試驗; a •擺管式濺水試驗
試驗設備和試樣放置:選擇適當半徑的擺管,使樣品臺面高度處于擺管直徑位置上,將試樣放在樣臺上,使其頂部到樣品噴水口的距離不大于200mm,樣品臺不旋轉。
試驗條件:水流量按擺管的噴水孔數計算,每孔為0.07 L/min ;噴水面積為擺管中點兩邊各90°弧段內噴水孔的噴水噴向樣品。被試樣品放在擺管半圓中心。擺管沿垂線兩邊各擺動180°,共約360°。每次擺動(2 X 360° )約12s。
試驗時間:與上述第(3)條IPX3之a款均相同(即10 min )。
b .噴頭式濺水試驗
試驗設備:手持式淋水濺水試驗裝置,
試樣放置:設備上安裝帶平衡重物的擋板應拆去,使試驗頂部到手持噴頭噴水口的平行距離在300mm至500mm之間試驗條件:試驗時應安裝帶平衡重物的擋板,水流量為10L/min
試驗時間:即按被檢樣品外殼表面積計算,每平方米為1min(不包括安裝面積)最少5min。
(4)(4) IPX4K
試驗名稱:加壓擺管淋雨試驗
試驗設備:擺管式淋雨試驗
試樣放置:選擇適當半徑的擺管,使樣品臺面高度處于擺管直徑位置上,將試樣放在樣臺上,使其頂部到樣品噴水口的距離不大于200mm,樣品臺不旋轉。
試驗條件:水流量按擺管的噴水孔數計算,每孔為0.6 ± 0.5 L/min 。噴水面積為擺管中點兩邊各90°弧段內噴水孔的噴水噴向樣品。被試樣品放在擺管半圓中心。擺管沿垂線兩邊各擺動180°,共約360 °。每次擺動(2 X 360° )約12s ,試驗壓力:400kPa
試驗時間:試驗5min后樣品旋轉90°
其中:
1直徑D 的孔;2受試樣品;3轉盤;4平衡量;5流量指示器和壓力計;r200,400,600或800;按受試樣品尺寸選擇 最小的半徑;D = 0.4防水防護等級3和4; D = 0.8防水防護等級4K 受試樣品的速度(1〜3) min-1。
圖4 -灑水(灑水管)理體制試驗裝置,防水防護等級 3、4和4K
其中:
1可移動置;2噴淋管;3軟管;4流量指示器和壓力計;5旋塞閥;6受試樣品;7平衡量;8裝置的孔徑; 注:噴淋管有121個直徑為0.5mm 的孔; --中心1個孔
--核心區2層(每層12個孔,30度分布) --外圈4圈(每圈24孔,15度分布); --可移動的罩蓋。
噴淋管應用銅鋅合金(黃銅)制成。
圖5 -手持灑水(灑水管)試驗裝置,防水防護等級
3和4
(5) IPX5 方法名稱:噴水試驗
試驗設備:噴嘴的噴水口內徑為 6.3mm
試驗條件:使試驗樣品至噴水口相距為 2.5〜3m ,水流量為12.5L/min (750L/h ); 試驗時間:按被檢樣品外殼表面積計算,每平方米為
1min (不包括安裝面積)最少3min 。
(6) IPX6
方法名稱:強烈噴水試驗;
試驗設備:噴嘴的噴水口內徑為12.5 mm ;
試驗條件:使試驗樣品至噴水口相距為 2.5〜3m 水流量為100L/min (6000L/h );
.
晝云一
r*Eli
試驗時間:按被檢樣品外殼表面積計算,每平方米為1min (不包括安裝面積)最少3min
其中:
12 |a
.g J
/:z k丄
4* a宀5T
D=6.3mm 防水防護等級5和6K;
D=12.5mm 防水防護等級6。
圖6—噴嘴高速水流試驗裝置,防水防護等級5、6和6K
(7)IPX7
方法名稱:短時浸水試驗;
試驗設備:浸水箱。
試驗條件:其尺寸應使試樣放進浸水箱后,樣品底部到水面的距離至少為1m。試樣頂部到水面距
離至少為0.15 m。試驗時間:30min。
(8)IPX8
方法名稱:持續潛水試驗;
試驗設備試驗條件和試驗時間
(9)IPX9K
方法名稱:高壓噴射試驗
試驗設備:噴嘴的噴水口內徑為12.5 mm ;
試驗條件:噴水角度:0 ° , 30°, 60°, 90° (4個位置);噴水孔數:4個;樣品臺轉速:5 ± Ir.p.m ;距離為100〜1 50mm每個位置30秒;流量為14〜16 L/ min,噴水壓力8000〜
10000kPa ,水溫要求80 ± 5C
試驗時間:。每個位置30秒X 4共120秒
由供需(買賣)雙方商定.其嚴酷程度應比IPX7高
