变电站PT二次回路原理及缺陷处理思路
继电保护二次回路缺陷及故障处理对策
继电保护二次回路缺陷及故障处理对策【摘要】继电保护二次回路缺陷是电力系统中常见的问题，可能由于接线不当、设备老化、环境恶劣等原因引起。
针对这一问题，我们可以采取一些故障处理对策，如及时排查故障点、修复故障设备等。
预防措施也很关键，包括定期检查设备、加强维护等。
如果二次回路出现缺陷，不仅会影响电力系统的正常运行，还可能造成严重的危害。
在处理故障时需注意事项，如避免带电作业、确保人身安全等。
继电保护二次回路缺陷及故障处理对策是保障电力系统安全稳定运行的重要环节，在实践中需要不断加强和完善。
【关键词】继电保护、二次回路、缺陷、故障处理、对策、原因、预防、影响、危害、注意事项、总结1. 引言1.1 继电保护二次回路缺陷及故障处理对策继电保护二次回路是电力系统中至关重要的一部分，它起着保护电气设备和维护电力系统安全稳定运行的重要作用。
继电保护二次回路也存在着一些缺陷，可能会导致系统发生故障。
及时发现并处理这些缺陷，对于保证电力系统的安全运行至关重要。
继电保护二次回路缺陷的原因可能包括接线错误、设备老化、绝缘击穿等。
为了有效应对这些问题，需要采取相应的处理对策。
对于不同类型的缺陷，可能需要采取不同的处理方法，如更换受损的设备、修复接线错误等。
除了及时处理继电保护二次回路缺陷外，更重要的是需要预防这些缺陷的发生。
建立健全的继电保护二次回路维护管理制度、定期检查设备运行情况、加强维护保养都是有效的预防措施。
继电保护二次回路缺陷如果不能及时处理，可能会造成严重的影响和危害，如导致电力系统故障、设备损坏甚至人员伤亡。
对于这些缺陷必须高度重视，并采取有效措施进行处理。
在处理继电保护二次回路故障时，需要注意一些细节，如确保操作人员有足够的经验和技术能力、遵循操作规程、做好安全防护等措施。
2. 正文2.1 一、继电保护二次回路缺陷的原因继电保护二次回路中的连接线路存在接触不良或者腐蚀的情况。
这样的情况会导致信号传输不畅，影响到继电保护系统的正常工作。
继电保护二次回路缺陷及故障处理对策
继电保护二次回路缺陷及故障处理对策继电保护二次回路是电力系统中重要的保护措施，其作用是对电力系统中的故障进行及时的检测和隔离，确保电力系统的安全稳定运行。
然而，在实际的运行中，继电保护二次回路也存在一些缺陷和故障问题。
本文将分析这些问题，并提出相应的处理对策。
1、干扰问题继电保护二次回路通常采用模拟电路来实现信号处理，而这种电路很容易受到其它信号的干扰，从而造成误报或误动作。
解决这个问题的方法是采用数字化的信号处理技术，使信号处理更加精确，降低误动作的风险。
2、供电问题继电保护二次回路需要稳定的直流供电，如果供电不稳定或出现故障，就会造成保护失效。
因此，应该加强供电设备的监控和维护，并备有备用电源，以确保供电的稳定性。
3、接地问题继电保护二次回路需要良好的接地，否则就会受到地电位干扰，从而影响保护的准确性。
因此，应该加强接地装置的维护和检修，确保接地良好，减少地电位干扰的影响。
（1）增强适当的滤波器继电保护二次回路需要适当的滤波器来减少其它信号的干扰，可以手动选择较好的信号滤波器，通过滤波减弱干扰信号的影响。
（2）加强电磁兼容性在继电保护二次回路的设计中应该考虑电磁兼容性，尤其是对高频信号的处理，可以优化电路的布局和防护措施。
（1）监控供电设备继电保护二次回路的供电设备应该有相应的监控机制，及时发现和处理电源故障，以保证供电的稳定和可靠性。
（2）备用电源建议备用电源作为第二保证，在一些情况下可以提供紧急电力，以确保继电保护二次回路的正常工作。
（1）增强维护和检测继电保护二次回路的接地装置应该进行定期的检测和配合，以保证接地的可靠性和稳定性。
（2）优化接地构造对继电保护二次回路的接地问题，应该优化接地构造，采用更好的接地装置，减少地电位干扰的影响。
综上所述，继电保护二次回路的缺陷和故障处理对策是非常重要的，可以有效降低保护系统的故障风险，提高系统的可靠性和稳定性。
在实际应用中，应该根据实际情况采取相应的措施，加强维护和监测，以确保继电保护二次回路的正常工作。
浅析330kV变电站PT二次回路两点接地故障
保护装置各采样 电压 如图 ２中ｕ ｕ Ｊ 所示 。其中Ｕ。Ｕ 为 【， 日、 ｕ 电压互感器二次侧根部输 出电压 ，保护装置采样 电压 与电压互感器二 次 根 部 输 出 电 压关 系为 ：
Ｕ ｌ Ｕ — ＝ ｌ ＡＵ
Ｕｈ ＝ ｌ ＡＵ Ｕｈ － ｊ
Ｕ ｌ Ｕ Ｉ ＡＵ Ｉ Ｚｚ ＝ — － ｌ × ｌ
１引 言 ．
为了保证变电站电气设备 的安全和经济运行 ， 必须装设测量仪表 、 继电保护 和绝缘监视等装 置。 电压互感 器为测量表计 、 继电保护和 自动 装置提供 电压源 ， 变电站必不可少 的电气设备 。变 电运行中 ， 是 为保证 人身和二次设 备的安全 ， 电压 互感器（ 二 次回路必须 接地且一点 接 Ｐｎ 地。然而 ， 当电压互感器 的二次 回路 出现两点甚至多点接地时 ， 将导致 继电保护装置感受电压异常 ， 影响运行人员对电 网运行的判断 ， 严重时 会引起保护不正确动作 ， 导致不必要的停 电事故 。 ２故 障 检 查及 处 理 ． ２０ ０ ８年 ２月 ８日凌晨 ３ ０ ，陕西成 阳供 电局池 阳变池铜 Ｉ 路 ：２ 线 Ｒ Ｓ ３ Ｂ和 Ｃ Ｃ ２ Ｃ９ １ Ｓ １５保护装置异常 ， 断线告警 ，经检查为线路 Ｐ Ｐｒ ＴＣ 相 二次电缆绝缘损坏 ， 池铜 Ｉ 线被迫退出运行。故障前 的运行工 况为 ： 池 阳变 ３ ０ Ｖ采用 ３２接线形式 ， ３ｋ ／ 当日， 池铜 Ｉ 运行 于 ３０ Ｖ第 二串 线 ３ｋ ３２ ＤＬ ３２ ＤＬ之间 ， ３ １ 、３０ 池铜 Ｉｌ线 共带 负荷 ２ 、 Ｉ ７万 ｋ Ａ两线负荷平衡 ， Ｖ 池 铜 Ｉ 带 负 荷 １． ｋ ： 线 ３５万 ＶＡ 池铜 Ｉ 线路 盯 二次侧为 ４组 绕组 ，其 中 ３组二 次绕组 ，电压 为 ３０ Ｖ５ ． １ ３ ｋ ／７７ Ｖ； 组三次绕组 ， 电压为 ３ ０ Ｖ ｌ０ 在开关场端子箱处 检 ３ ｋ ／０ Ｖ； 查池铜 Ｉ 路 运 行情况 ：二次绕组 电压 为 Ｕ Ｕ Ｕ Ｕ Ｕ。 线 Ｕ 、 、 Ｕ Ｕ 、 电压均为 ６ Ｖ， ｕ ０ 但 电压 只有 ４ Ｖ； ８ 三次绕组电压 Ｕ Ｕ Ｕ 电 压 正常 为 ＩＯ 。 Ｏ Ｖ 解开接地点进行测试 ，二次绕组包括 Ｕ ｌ ｃ 在内的各相电压均正常 为 ６ Ｖ， ０ 三次绕组电压为 １０ ０ Ｖ： 初步判断为 ｃ相 二次接线盘至 Ｐｒ 端子箱电缆 ｕ 电缆芯线 接 地 。 查 电缆 沟 内 电 缆 ， 检 电缆 完 好 ， 缘 无 破 损 。 开 Ｐ 绝 打 Ｔ接 线 盒 ， 观无 外 异 常 ； 查 接 线 时 ， 电缆 下 引 线 进 穿线 管 处 有 放 电 ， 即此 处 着 火 。因 检 在 随 池铜 Ｉ 线路 ｆｒ ｒ 与线路 为死连接 ， 池铜 Ｉ 线在 １ ：７ ２４ 被迫退 出运行。 线路停电后检查发现 ， 现场使用穿线管为 １ ． ５寸镀锌铁管 ， 该穿线 管两端 因切割存留的锋利铁硝是造成二次线绝缘损坏的直接原因：经 变电工 区保护 二班事故抢修 更换 该电缆 ， １ ：５向网凋汇报完工 ， 于 ６３ １ ：３池铜 Ｉ ７４ 线加入运行， 池铜 Ｉ Ｐ 线 Ｔ带负荷测试 正确 。 ３故 障分 析 及 故 障 对 保 护装 置 的影 响 ． 针对 上述电压互感器二次 同路发生的两点接地故障 ，我们做 了进 步 分 析 。Ｃ相 电压 互 感 器 根部 引 Ｈ 的 电缆 芯 线绝 缘 被 破 坏 ， 电 缆 芯 Ｊ 即 线 在 Ｋ 点 发生 接 地 （ 图 １ 示 ）导致 Ｃ相 电压 互 感 器 二 次 同路 发 生 如 所 ， 两 点 接 地 故 障 ， 保 护 屏 感 受 电压 Ｕ 使 降 至 ４ Ｖ 保 护 屏 感 受 电 压下 降 ８ 的原因存于 ， 发生两点接地时 ， 中性线 Ｎ ０ ６ ０有故障 电流流过 ， 该短路 电 流在 Ｎ ０ ６ ０小母线接触电阻及其内阻上产生 了电压降 ， 所以在电压互感 器二次 嘲路的ｒ性点 电 发生一定程度的偏移 ， ｐ 电压偏移计算公式为 ：
变电站电压互感器(PT)二次回路原理及缺陷处理思路
电压互感器作为重要的一次设备在电力系统中发挥着重要的作用。同时，因为电压互感器是一种公用设备， 无论是互感器本身出现问题或是其二次回路出现问题，都将给整个二次系统带来严重影响。保障电压互感器 及其二次回路的稳定运行至关重要。
作用1
作用2
将电力系统的一次电压 按一定的变比缩小为要 求的二次电压，供各种 二次设备使用。
在变电站一次主接线为桥形接线、单母分段或双母等含有分段断 路器的接线方式下，两段母线的电压互感器二次电压可以经过并 列装置，以使微机保护装置在本段母线电压互感器退出运行而分 段断路器投入的情况下，可以从另一段母线的电压互感器二次绕 组获得电压。
囊萤大学
2 PT二次回路的原理及作用 2.2常见的电压二次回路
囊萤大学
2 PT二次回路的原理及作用 2.2常见的电压二次回路
电压切换原理
20561合
20561常开 接点合
1PTJ启动
20562合
20562常开 接点合
2PTJ启动
1PTJ3接点合
2PTJ3接点合
A630切换至 A710
囊萤大学
A640切换至 A710
3
step
PT断线对保护装置的影响
囊萤大学
以自动并列及解列为例，即7QK的 3与 4 接通。
电压并列及解列原理
运行
常开接点合
母联间隔
停运
常闭接点合
BLJ3启动
BLJ3复归
BLJ3接点合
BLJ3接点分
A630与A640 并列
囊萤大学
A630与A640 解列
2 PT二次回路的原理及作用 2.2常见的电压二次回路
电压重动 电压并列 电压切换
（针对双母线上的一回出线而言）通过两条母线上的两把刀闸的 辅助接点进行控制，确保正确反应线路所在母线的电压。

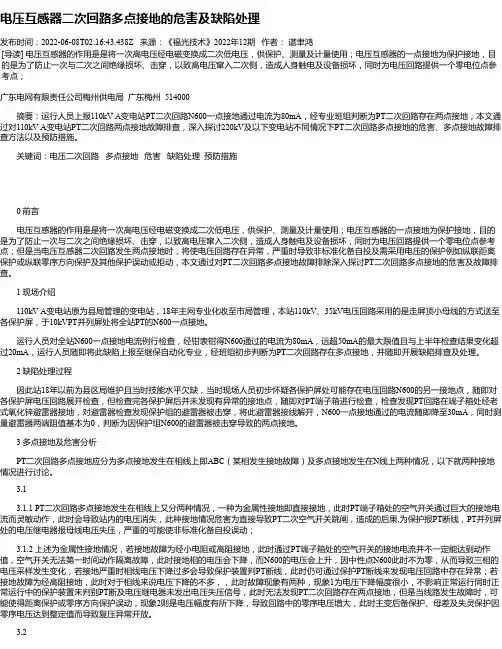

电压互感器二次回路多点接地的危害及缺陷处理
电压互感器二次回路多点接地的危害及缺陷处理发布时间：2022-06-08T02:16:43.438Z 来源：《福光技术》2022年12期作者：谌聿鸿[导读] 电压互感器的作用是是将一次高电压经电磁变换成二次低电压，供保护、测量及计量使用；电压互感器的一点接地为保护接地，目的是为了防止一次与二次之间绝缘损坏、击穿，以致高电压窜入二次侧，造成人身触电及设备损坏，同时为电压回路提供一个零电位点参考点；广东电网有限责任公司梅州供电局广东梅州 514000摘要：运行人员上报110kV A变电站PT二次回路N600一点接地通过电流为80mA，经专业班组判断为PT二次回路存在两点接地，本文通过对110kV A变电站PT二次回路两点接地故障排查，深入探讨220kV及以下变电站不同情况下PT二次回路多点接地的危害、多点接地故障排查方法以及预防措施。
关键词：电压二次回路多点接地危害缺陷处理预防措施0 前言电压互感器的作用是是将一次高电压经电磁变换成二次低电压，供保护、测量及计量使用；电压互感器的一点接地为保护接地，目的是为了防止一次与二次之间绝缘损坏、击穿，以致高电压窜入二次侧，造成人身触电及设备损坏，同时为电压回路提供一个零电位点参考点；但是当电压互感器二次回路发生两点接地时，将使电压回路存在异常，严重时导致非标准化备自投及需采用电压的保护例如纵联距离保护或纵联零序方向保护及其他保护误动或拒动，本文通过对PT二次回路多点接地故障排除深入探讨PT二次回路多点接地的危害及故障排查。
1 现场介绍110kV A变电站原为县局管理的变电站，18年主网专业化收至市局管理，本站110kV、35kV电压回路采用的是走屏顶小母线的方式送至各保护屏，于10kVPT并列屏处将全站PT的N600一点接地。
运行人员对全站N600一点接地电流例行检查，经钳表钳得N600通过的电流为80mA，远超50mA的最大限值且与上半年检查结果变化超过20mA，运行人员随即将此缺陷上报至继保自动化专业，经班组初步判断为PT二次回路存在多点接地，并随即开展缺陷排查及处理。
变电站二次回路常见故障和处理方法
变电站二次回路常见故障和处理方法变电站二次回路是电气系统中的一个重要组成部份。
二次回路发生故障，直接影响电气设备和电力系统的安全运行，甚至造成极其严重的后果。
因此，二次回路一旦发生故障，应迅速准确作出判断，排除故障。
二次回路的故障原因可分为两大类，一是二次回路断路故障，二是二次回路短路故障。
其中以二次回路断路故障居多。
一、二次回路断路故障判断变电站内二次回路断线是时常发生的故障。
二次回路断线总体上分为：电流互感器二次回路断线、电压互感器二次回路断线及直流系统二次回路断线等。
二次回路断路有以下几种检查方法：1、导通法此方法是用万用表的欧姆档测量电阻。
不能使用兆欧表，因为兆欧表对回路中各原件接触不良或者电阻元件变值的故障测不出来。
用导通法检查时，必须先断开被测回路的电源，否则会烧坏表计。
普通不带电压、电流回路可用此方法测量检查。
用导通法查找回路不通的原理，是通过测某两点之间电阻值的变化来判别故障。
对于接触良好的接触点，电阻应为零，严重接触不良时有一定的阻值，未接通的触电其两端电阻非常大；对于电流线圈，其电阻应很小(近于零) ；对于电压线圈和电阻元件，其限值应于标称值相近。
2、测电压降法测电压降法是用万用表的直流电压档，测回路中各元件上的电压降。
查回路不通故障无需断开电源，因此无导通法的缺点。
测量时所选用表计量程应稍大于电源电压。
该方法原理是：在回路接通的情况下，接触良好的接点两端电压应等于零，若不等于零(有一定值)或者为全电压(电源电压)，则说明回路其他元件良好而该触电接触不良或者未接触。
电流线圈两端电压应近于零，过大则有问题，电阻元件及电压线圈两端则应有一定的电压，回路中仅有一个电压线圈且无串联电阻时，线圈两端电压不应比电源电压低得很多。
线圈两端电压正常而其接点不动，说明线圈断线。
3、对地电位法用此方法查二次回路不通故障，也无需断开电源。
测前应首先分析回路各点的对地电位，然后再开展测量，将分析结果和所测值及极性相比较。
变电站母线PT二次开口三角绕组二次回路设计存在问题及改进措施
变电站母线PT开口三角绕组二次回路应急处理及改进措施陈雅云关少锋苏祖礼(泉州电业局，福建泉州 362000)摘要：本文通过典型案例分析，阐述变电站母线PT开口三角绕组二次回路设计在事故处理中存在的问题,提出在开口三角绕组二次回路上串接小刀闸的改进措施,将有效提高PT故障或异常的应急处理速度,保障电网安全运行。
关键词电压互感器开口三角绕组改进措施一、引言变电站母线电压互感器（简称PT，下同）故障时，将造成挂接该段母线运行的保护失压或PT断线，闭锁或开放部分按电压影响的保护元件，使整个电网上下级保护设备整定计算失配。
PT异常处理不及时，系统区内、外故障都将可能引发保护不正确动作甚至越级跳闸造成电网事故。
因而PT二次回路出现异常，应该快速确认和隔离，以尽快恢复电网保护设备的正常运行，提高电网安全稳定运行。
目前，母线PT二次回路典型设计中母线PT二次的三个绕组（部分早期投产设备可能仅有两个）：分别为保护测量绕组、计量绕组及开口三角绕组，保护测量绕组、计量绕组二次输出回路设计经过空气开关或熔断路，再由PT刀闸辅助接点或母线电压切换箱至保护室的二次小母线，但开口三角绕组二次回路上设计按照反措要求，直接取消经空气开关或熔断器的设计，经过PT 刀闸辅助接点或母线电压切换箱直接至保护室的二次小母线。
（见图1）二、典型案例分析1、220kV山峰变110kVⅠ段母线PT故障（1）故障现象2009年7月15日，220kV山峰变110kVⅠ段母线电压异常，C相遥测电压为零，挂接在Ⅰ母运行设备上的保护报“PT断线”或“保护异常”信号。
在110kV公用测控屏上，检查110kVⅠ段母线保护、测量、计量用绕组二次电压A、B相电压正常，C相电压为0V。
在110kV Ⅰ段母线PT端子箱进行检查，情况相同。
初步判断电压互感器一次部分出现故障。
（2）事故应急处理为尽快恢复110kVⅠ段母线上所挂接支路保护装置的正常运行,需进行电压二次并列操作。
继电保护PT回路缺陷处理要点分析
继电保护PT回路缺陷处理要点分析随着电力行业的不断发展，继电保护在电力系统的应用变得更加广泛，PT保护装置回路在整个电力系统中的作用和地位显得尤为重要，其运行质量的好坏直接影响着电力运行质量的高低。
在电力系统中，如果PT二次电压回路在运行中出现故障和缺陷，就会导致所有电压保护功能的继电保护装置出现误动或者拒动的局面，不仅不仅造成电网运行安全隐患，还容易造成严重的电网安全事故。
PT回路缺陷是继电保护工作中的薄弱环节，因此在工作中加强对其二次回路管理，是提高电网运行质量的有效途径。
一、CT回路的缺陷处理及预防随着PT故障不断出现，往往导致电力系统中各类故障的也跟着涌现，因此在工作中应当选择积极有效的工作方式和工作措施，对PT各种缺陷合理处理，以保证电路回路正常工作，确保电力系统继电保护的安全无故障运行。
1、CT回路缺陷的产生及处理方法1.1、CT回路缺陷的形成经过多年的研究总结发现，目前，造成CT回路缺陷的原因主要有两方面：首先，设备自身的原因造成的，这是由于设备质量和CT 端子排质量无法满足回路需求造成的；其次，人为因素造成的，这种现象出现的原因主要在于工作人员在设备操作中不按正常规定操作，而进行了错误的操作造成的，并且在实际工作中没有将CT回路连片及时恢复而引起的故障问题。
1.2、CT回路缺陷的分类CT回路的缺陷在目前的电力系统中，主要可以分为两部分：首先，CT回路开路和输出电流偏差大，其中由于电力系统中，在CT 回路开路的地方极容易产生高电压，这种高电压的存在不但威胁着设备安全，更为严重的还会引发重大电力事故，威胁人员生命和财产安全。
其次，在工作中由于CT输出电流偏差大，造成了部分电流大量流失，使得线路热量升高，形成了电路火花的出现。
1.3、处理CT回路缺陷的注意事项处理CT回路缺陷时，必须要做好安全防控措施，保证人身和设备安全。
为了保证人身安全，作业人员可站在绝缘垫上工作，并且保证CT回路不失去接地点；如果打开CT连片使CT失去接地点时，应增设临时接地点，并在作业完成后及时拆除。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
囊萤大学
2 PT二次回路的原理及作用 2.2常见的电压二次回路
电压切换原理
20561合
20561常开 接点合
1PTJ启动
20562合
20562常开 接点合
2PTJ启动
1PTJ3接点合
2PTJ3接点合
A630切换至 A710
囊萤大学
A640切换至 A710
3
step
PT断线对保护装置的影响
囊萤大学
囊萤大学
更多……
1 PT二次回路简述 1.4母线电压的应用
01
02
03
04
05
06
囊萤大学
2
step
PT二次回路的原理及作用
囊萤大学
2 PT二次回路的原理及作用 2.1电压回路的编号较为固定
囊萤大学
公用二次回路 重动继电器接点 空气开关
A601 A603 A630
A710
电压切换继电器接点 测控装置 保护装置空开
保护装置
N600
2 PT二次回路的原理及作用 2.2常见的电压二次回路
囊萤大学
2 PT二次回路的原理及作用 2.2常见的电压二次回路
电压重动 电压并列 电压切换
电压重动的意思是，使用一定的控制电路使电压互感器二次绕组 的电压状态（有/无）和电压互感器的运行状态（投入/退出）保 持对应关系，避免在电压互感器退出运行时，二次绕组向一次绕 组反馈电压，造成人身或设备事故。
再检查重动继电器节点，对于较早的变电站采用刀闸辅助节 点的，应对辅助节点两侧进行测量，如果一侧有电压，一侧 没有电压，则说明重动继电器节点或者刀闸辅助节点损坏。
电压切换继电器接点
保护装置空开
保护装置
A601 A603 A630
A710
N600
囊萤大学
4 PT断线的原因分析及处理思路 4.2PT断线的处理思路
囊萤大学
4 PT断线的原因分析及处理思路 4.2PT断线的处理思路
1
电压互感器一次断线或故障
如原理图所示，断开开关厂PT端子箱内PT二次空开，再用 万用表交流电压档测量A601侧，如果此时采样不正确，则 PT异常的原因来自一次系统。
公用二次回路 重动继电器接点 空气开关
A601 A603 A630
囊萤大学
囊萤大学
变电站PT二次回路原理及缺陷处理思路
囊萤大学
C目 录 ONTENT
囊萤大学
1 PT二次回路简述 2 PT二次回路的原理及作用 3 PT断线对保护装置的影响 4 PT断线的原因分析及处理思路
1
step
PT二次回路简述
囊萤大学
1 PT二次回路简述 1.1电压互感器及其二次回路的重要性
3
电压切换继电器损坏
对于双母线接线的保护装置，如果两段 母线电压均进入电压切换装置，但切换 后电压没有输出，则检查电压切换继电 器是否动作，切换继电器节点是否损坏。
公用二次回路 重动继电器接点 空气开关
A601 A603 A630
A710
电压切换继电器接点
保护装置空开
保护装置
处理思路 4.2PT断线的处理思路
电压互感器作为重要的一次设备在电力系统中发挥着重要的作用。同时，因为电压互感器是一种公用设备， 无论是互感器本身出现问题或是其二次回路出现问题，都将给整个二次系统带来严重影响。保障电压互感器 及其二次回路的稳定运行至关重要。
作用1
作用2
将电力系统的一次电压 按一定的变比缩小为要 求的二次电压，供各种 二次设备使用。
4
空 开 故 障
PT空开跳信号
空开合位 空开位置
信号误发
空开分位 查看回路
有异常
无异常 合上PT空开
处理异常情况
看信号开入
无开入
后台误发
有开入 空开辅助接点坏
处理后台
更换空开
囊萤大学
4 PT断线的原因分析及处理思路 4.2PT断线的处理思路
5
二次回路虚接时，需将整个二次回路分成若干段，
其 他 故
二次回路 虚接
以自动并列及解列为例，即7QK的 3与 4 接通。
电压并列及解列原理
运行
常开接点合
母联间隔
停运
常闭接点合
BLJ3启动
BLJ3复归
BLJ3接点合
BLJ3接点分
A630与A640 并列
囊萤大学
A630与A640 解列
2 PT二次回路的原理及作用 2.2常见的电压二次回路
电压重动 电压并列 电压切换
（针对双母线上的一回出线而言）通过两条母线上的两把刀闸的 辅助接点进行控制，确保正确反应线路所在母线的电压。
使二次设备与一次高压 隔离，保证人身和设备 的安全。
囊萤大学
1 PT二次回路简述 1.2电压互感器的配置原则
6～220kV 电压级的每组母线的三相上应装设 电压互感器
囊萤大学
线路当需要监视和检测线路断路器外侧有 无电压，供同期和自动重合闸使用，该侧 装一台单相电压互感器。
1 PT二次回路简述 1.3电压二次回路基本走向
囊萤大学
3 PT断线对保护装置的影响 3.2PT断线对主变保护的影响
以南瑞继保公司RCS-978G型主变保护为例
1
2
3
4
本侧PT断线后，该 侧复压闭锁过流保 护，受其他侧复压 元件控制。
低压侧PT断线后， 本侧复压闭锁过流 保护不经复压元件 控制。
PT断线时退出零序 方向元件。
PT断线时、自动退 出阻抗保护。
在变电站一次主接线为桥形接线、单母分段或双母等含有分段断 路器的接线方式下，两段母线的电压互感器二次电压可以经过并 列装置，以使微机保护装置在本段母线电压互感器退出运行而分 段断路器投入的情况下，可以从另一段母线的电压互感器二次绕 组获得电压。
囊萤大学
2 PT二次回路的原理及作用 2.2常见的电压二次回路
囊萤大学
2 PT二次回路的原理及作用 2.2常见的电压二次回路
电压重动原理
合
219常开接点 合
2PTJ启动
219刀闸
分
219常开接点 分
219常闭接点 合
2PTJ3接点合
2PTJ3接点分
A630得电
囊萤大学
A630失电
2 PT二次回路的原理及作用 2.2常见的电压二次回路
电压重动 电压并列 电压切换
逐段进行测量来排除故障。
障
装置采样
当交流电压已输入至装置交流采样插件，但装置
插件损坏
没有采样，则该插件损坏。
囊萤大学
囊萤大学
欢迎交流
PT 断线的逻辑判据
PT 三相失压(对称断线) 的判断，各个厂家基本相同，都是按照三相无压，线路有流进行判断的。
国内厂家对于PT 不对称断线的判据各有不同，但基本根据负序电压、三相电压向量和以及低电压等的数值进 行判断的。
例、判据1：三相电压向量和大于8V；（RCS-931G） 判据2：三相电压向量和小于8V，但正序电压小于33.3V；（RCS-931G） 判据3：负序电压大于8V；（RCS-978G）
备自投装置
PT断线或异常会导致母 线有压判据发生错误， 导致备自投装置的逻辑 发生误判断。
A
囊萤大学
B
电容器保护
PT断线后，退出方 向元件或带电压元 件的各段保护。
4
step
PT断线的原因分析及处理思路
囊萤大学
4 PT断线的原因分析及处理思路 4.1PT断线的原因分析
PT 断线的特点
PT断线一般可以分为PT 一次 侧断线和二次侧断线，无论是 哪 一 侧 的 断 线 ， 都 将 会 使 PT 二次回路的电压异常。
囊萤大学
A710
电压切换继电器接点
保护装置空开
保护装置
N600
4 PT断线的原因分析及处理思路 4.2PT断线的处理思路
2 刀闸辅助节点或重动继电器故障
如原理图所示，首先断开开关厂PT端子箱内PT二次空开， 再用万用表交流电压档测量A601， A603，此时电压均正常。
公用二次回路
重动继电器接点 空气开关
囊萤大学
3 PT断线对保护装置的影响 3.3PT断线对母差失灵保护的影响
以长园深瑞公司BP-2CS型母线保护为例
Ⅰ任何一段非空母线电压闭锁元件动作后，延时9秒发 PT断线告警信号。
Ⅰ除了该段母线的复合电压元件将一直动作外，对其他 保护没有影响。（失去复压闭锁功能）
囊萤大学
3 PT断线对保护装置的影响 3.4PT断线对其他装置的影响
3 PT断线对保护装置的影响 3.1PT断线对线路保护的影响
以南瑞继保公司RCS-931G型线路保护为例
保留工频变化量阻抗原件，将其 门槛值增加至1.5UN
01
退出距离保护；自动投入PT断线 相过流保护和PT断线零序过流保 护。
02
零序过流保护II段退出，零序过 流保护III段不经方向元件控制。
03
PT 一 次 侧 断 线 时 ， 一 种 是 全 部断线，此时二次侧电压全无 ，开口三角也无电压；另一种 是不对称断线，此时对应相的 二次侧无相电压，不断线相二 次电压不变，开口三角有压。
PT二次侧断线时，PT 开口三 角无电压，断线相相电压为零 。
囊萤大学
4 PT断线的原因分析及处理思路 4.1PT断线的原因分析
