矿井通风图纸绘制及管理规范(试行)为规范矿井通风图纸的绘制质量，便于指导矿井“一通三防”工作，提高矿井通风管理水平，根据公司实际，特对矿井通风图纸绘制及管理规范如下：1、图纸整体布局合理、美观，图面整洁，线条均匀光滑。
2、标注内容完整、准确，充分反映井下的实际情况。
为保证图的正确、美观和统一，要求按照附表《煤矿通风安全图例》绘制。
3、图名一律标在图框内，位置在图的上框线下方。
图框距左边界 25 mm ，距其它三个边界各 10 mm ，图框线宽度 2 mm。
4、在每张图的右下角绘制图签，并有相关领导签字。
图签上方绘制该图图例，要求完整、准确。
5、需要标明的内容用直线引出，引线不宜过长，并且方向一致。
6、图纸绘制及内容标注，线条宽度 0.3mm (通风系统平面图中时常变动的通风设施、风流风向的标注可用铅笔绘制)。
( 1 )在 1：2000、1：3000 或者 1：5000 采掘工程平面图上绘制。
( 2 )图上标注内容：风机、各类通风设施(含密闭、风门、风桥等)、风流方向、局扇、测风站、测风点、防爆门。
( 3 )主扇标注的内容：主扇型号、机电型号、铭牌功率、实际功率、实际叶片角度、转速、排风量、主扇风压等，标注格式自定。
( 4 )测风(站)点标注的内容：断面积、风速、风量、温度、编号，标注格式自定。
( 5 )风流方向均用箭头线标注，风流分支处必须标明风流方向。
图纸的上方绘制指北针长 30mm ，宽 4mm 的箭头标示。
( 6 )多煤层同时开采的矿井还应绘制分层通风系统图。
( 7 )有矿长、总工程师签字，并随着采掘变化及时修改。
( 1 )在采掘工程平面图上绘制。
( 2 )使用不同符号标志采掘工作面发生火灾、瓦斯/煤尘爆炸、水灾事故后的避灾路线。
( 3 )有总工程师签字，图纸随着采掘变化进行修改。
( 1 )在采掘工程平面图上绘制。
( 2 )图中标明注浆、注氮系统，消防材料库等他防火设施及火区位置、冻结煤量等，束管监测系统可单独成图。
推荐-矿井通风图纸绘制与报送管理制度

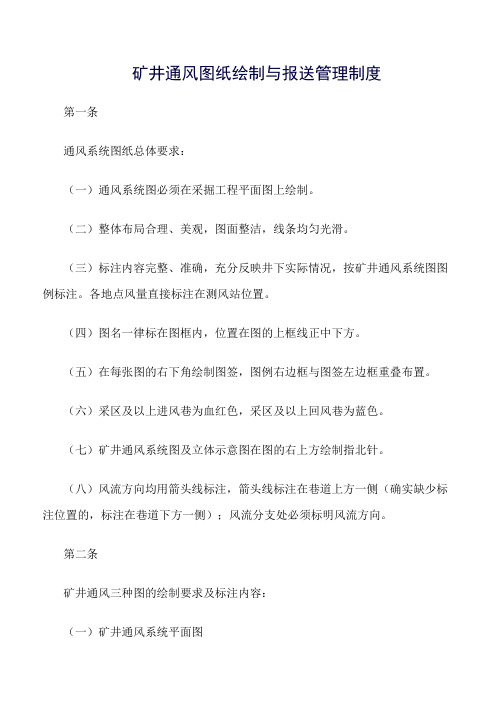

矿井通风图纸绘制与报送管理制度第一条通风系统图纸总体要求：（一）通风系统图必须在采掘工程平面图上绘制。
（二）整体布局合理、美观，图面整洁，线条均匀光滑。
（三）标注内容完整、准确，充分反映井下实际情况，按矿井通风系统图图例标注。
各地点风量直接标注在测风站位置。
（四）图名一律标在图框内，位置在图的上框线正中下方。
（五）在每张图的右下角绘制图签，图例右边框与图签左边框重叠布置。
（六）采区及以上进风巷为血红色，采区及以上回风巷为蓝色。
（七）矿井通风系统图及立体示意图在图的右上方绘制指北针。
（八）风流方向均用箭头线标注，箭头线标注在巷道上方一侧（确实缺少标注位置的，标注在巷道下方一侧）；风流分支处必须标明风流方向。
第二条矿井通风三种图的绘制要求及标注内容：（一）矿井通风系统平面图1、在1：2000采掘工程平面图上绘制（报公司可用1：5000图纸）。
2、图上标注内容：主扇参数、风流方向、风量、局部通风机、风筒、密闭、风门、反向风门、调节风窗、风桥、测风站、防爆门等。
3、主扇参数应标注的内容：主扇型号、电机功率、排风量、主扇负压等。
4、局部通风机应标注的内容：局部通风机型号、功率、安装地点、全负压配风量、局部通风机实际吸风量、工作面风筒出口风量。
5、测风（站）点标注的内容：断面积、风速、风量、测定时间。
（二）矿井通风立体示意图1、图幅不小于零号。
2、所有井巷用双线绘制。
3、坐标系选择：沿煤层走向的巷道与X轴平行，与走向垂直的巷道与Y轴平行，立井与Z轴平行，X轴垂直Z轴，X轴与Y轴成45度。
为了充分体现层位关系，Z坐标轴要比例可灵活调整。
4、绘图时可不严格按比例，但要反映矿井通风系统的空间立体情况，突出层位关系。
5、为了更好地反映主要井巷的相对空间位置，进、回风井、暗斜井、溜煤眼、石门、大巷、采区巷道用0.6mm实线绘制，采空区用2mm宽的实线圈出。
6、图上标注内容：主扇、风流方向、局部通风机、风筒、密闭、风门、反向风门、调节风窗、风桥、测风站、防爆门、节点编号、火区、巷道名称及采掘工作面编号、与目前开采和通风系统有关的采空区。
矿井通风图纸绘制与报送管理制度范本
矿井通风图纸绘制与报送管理制度范本矿井是一种特殊的工作环境，通风系统对于确保矿井内空气的流通和清新至关重要。
为了保证矿工的安全和健康，矿井通风图纸的绘制与报送管理制度非常重要。
下面是一个____字的矿井通风图纸绘制与报送管理制度范本，希望对您有所帮助。
第一章总则第一条为了规范矿井通风图纸的绘制与报送管理，确保矿工的安全和健康，制定本制度。
第二条本制度适用于全矿所有的通风图纸的绘制与报送工作。
第三条矿井通风图纸的绘制与报送工作必须严格遵守国家、行业和企业的相关法律法规和制度。
第四条通风图纸的绘制与报送工作由矿井管理部门负责组织实施。
第五条通风图纸的绘制与报送工作应当进行规范和细致的过程管理，确保图纸的准确和及时。
第二章通风图纸的绘制第六条通风图纸的绘制必须由具有相应资质和经验的专业人员完成。
第七条通风图纸的绘制应当根据实际情况进行测量和勘探，确保图纸的准确性和可靠性。
第八条通风图纸的绘制应当采用计算机辅助设计软件进行，绘图应当规范、清晰、美观。
第九条通风图纸的绘制应当包括以下内容：1. 矿井的平面布置图；2. 各个工作面、巷道和井口的开拓图；3. 通风系统的布置图；4. 通风设备和管路的详细图纸；5. 其他与通风有关的辅助图纸。
第十条通风图纸的绘制应当按照国家和行业的相关标准和规范进行，确保图纸的准确和规范。
第十一条通风图纸的绘制应当及时更新和修订，确保图纸的与实际情况相符。
第三章通风图纸的报送管理第十二条通风图纸的报送分为内部报送和外部报送。
第十三条内部报送是指向矿井管理部门报送通风图纸。
通风图纸的内部报送应当根据矿井的实际情况和需求进行，确保图纸的及时和准确。
第十四条外部报送是指向国家和地方的相关管理部门报送通风图纸。
通风图纸的外部报送应当按照国家和地方的相关法律法规和制度进行，确保图纸的合规和合法。
第十五条矿井管理部门应当建立通风图纸的报送台账，记录图纸的报送情况和进展。
第十六条通风图纸的报送应当按照一定的流程和程序进行。
矿井通风图纸绘制及管理规范(试行)定稿
盘江精煤股份有限公司矿井“一通三防”图纸绘制规范（试行）一、总体要求：1、图纸统一采用A0图纸的图幅（外框为841*1189）绘制，长边可沿长边加长，加长量应以A0幅面长边八分之一的倍数增加，具体加长量，根据实际情况确定。
2、内框距外框左边界25 毫米，距其它三个边界各10 毫米，内框线宽度为1.0 毫米，外图框宽度为内图框线宽度的三分之一。
3、标图栏统一在图纸的右下角。
4、巷道统一采用一粗一细的双细实线绘制（上方为细实线，宽度0.5毫米，下方为粗实线，宽度0.7毫米）。
5、上山巷道宽度为5毫米，其它巷道宽度为4毫米。
6、图纸的文字统一采用仿宋体。
7、巷道名称的标注应符合下列要求（1）应采用从左到右或从下到上编写，且中间不得留空格；（2）标注在巷道上方或左侧，且尽可能标在巷道中间位置；（3）字体高度为5毫米；（4）需用引线引出时，引出斜线的夹角为45度，直线长长度与标注的文字对齐；（5）引出标注的巷道名称较多时，应采取左对齐布置。
8、瓦斯抽采系统示意图、安全监控系统示意图、防尘系统示意图、防灭火系统示意图统一采用通风立体示意图为底图，取消充填。
9、图号编制方法通风系统立体示意图：*KTF01；抽采系统示意图：*KTF02；安全监控系统示意图*KTF03；防尘系统示意图*KTF04；防灭火系统示意图：*KTF05；通风系统图*KTF06；安全监控设备断电布置*KTF07；通风系统网络图*KTF08。
其它图纸可参照上述方法自行编制。
“*”：表示矿井名称第一汉字的汉语拼音的第一个字母。
10、折叠后的图纸的宽度为210毫米，高度为297毫米，且标题栏朝上。
11、所有图纸必须及时修改，按月上报公司通风部等。
二、矿井“一通三防”通风图纸的绘制要求1、矿井通风系统立体示意图（1）上山角度为60度，石门角度为45度。
回采工作面倾斜方向与上山平行，倾斜长度为10厘米，采空区走向长度为3厘米。
（2）图上应标注风流方向、风量、通风设施安设位置、主要通风机型号、局部通风机型号等。
矿井通风系统图纸绘制及图例
矿井通风图纸绘制为规范矿井通风图纸的绘制质量，便于指导矿井“一通三防”工作，提高矿井通风管理水平，根据公司实际，特对矿井通风图纸绘制及管理规范如下：一、总体要求：1、图纸整体布局合理、美观，图面整洁，线条均匀光滑。
2、标注内容完整、准确，充分反映井下的实际情况。
为保证图的正确、美观和统一，要求按照附表《煤矿通风安全图例》绘制。
3、图名一律标在图框内，位置在图的上框线下方。
图框距左边界25mm，距其它三个边界各10mm,图框线宽度2mm。
4、在每张图的右下角绘制图签，并有相关领导签字。
图签上方绘制该图图例，要求完整、准确。
5、需要标明的内容用直线引出，引线不宜过长，并且方向一致。
6、图纸绘制及内容标注，线条宽度0.3mm(通风系统平面图中经常变动的通风设施、风流风向的标注可用铅笔绘制)。
二、矿井通风图纸的绘制要求及标注内容1、矿井通风系统图(1)在1：2000、1：3000或1：5000采掘工程平面图上绘制。
(2)图上标注内容：风机、各类通风设施(含密闭、风门、风桥等)、风流方向、局扇、测风站、测风点、防爆门。
(3)主扇标注的内容：主扇型号、电机型号、铭牌功率、实际功率、实际叶片角度、转速、排风量、主扇风压等，标注格式自定。
(4)测风(站)点标注的内容：断面积、风速、风量、温度、编号，标注格式自定。
(5)风流方向均用箭头线标注，风流分支处必须标明风流方向。
图纸的上方绘制指北针长30mm，宽4mm的箭头标示。
(6)多煤层同时开采的矿井还应绘制分层通风系统图。
(7)有矿长、总工程师签字，并随着采掘变化及时修改。
2、避灾线路图(1)在采掘工程平面图上绘制。
(2)使用不同符号标志采掘工作面发生火灾、瓦斯/煤尘爆炸、水灾事故后的避灾路线。
（3）有总工程师签字，图纸随着采掘变化进行修改。
3、防灭火系统图（1）在采掘工程平面图上绘制。
（2）图中标明注浆、注氮系统，消防材料库等他防火设施及火区位置、冻结煤量等，束管监测系统可单独成图。
3、矿井通风图纸绘制规定
矿井通风图纸编绘规范为规范矿井通风图纸的编绘质量，便于指导矿井“一通三防”工作，提高矿井通风管理水平，特对矿井通风图纸编绘规定如下：一、总体要求：1、图纸整体布局合理、美观，图面整洁，线条均匀光滑。
2、标注内容完整、准确，充分反映井下的实际情况。
为保证图的正确、美观和统一，要求按照附表《煤矿通风安全图例》绘制。
3、图名一律标在图框内，位置在图的上框线下方。
图框距左边界25 mm，距其它三个边界各10 mm，图框线宽度2 mm。
4、在每张图的右下角绘制图签，右下角绘制该图图例，要求完整、准确。
5、需要标明的内容用直线引出，引线不宜过长，并且方向一致。
6、图纸的上方绘制指北针长30mm，宽4mm的箭头标示，位置同采掘工程平面图。
7、图纸绘制及内容标注，线条宽度0.3mm（通风系统平面图中经常变动的通风设施、风流风向的标注可用铅笔绘制）。
二、矿井通风图纸的绘制要求及标注内容1、矿井通风系统图（1）在矿井采掘工程平面图基础上统一按1：5000比例绘制。
（2）图上标注内容：风机、各类通风设施（含密闭、风门、风桥等）、风流方向、局扇、测风站、测风点、防爆门。
（3）主扇标注的内容：主扇型号、电机型号、铭牌功率、实际功率、实际叶片角度、转速、排风量、主扇风压等。
（4）局部通风机标注内容：局部通风机型号、风筒直径、全风压风量、吸风量、供风距离。
（5）测风（站）点标注的内容：断面积、风速、风量、温度、编号。
（6）风流方向均用箭头线标注，风流分支处必须标明风流方向。
（7）多煤层同时开采的矿井还应绘制分层通风系统图。
（8）每月由矿长、总工程师签字，并随着采掘变化及时修改。
2、矿井防灭火系统图（1）在矿井通风系统图基础上统一按1：5000比例绘制。
（2）图中标明注浆、注氮系统，束管监测系统，消防材料库以及其他防火设施和火区位置（防火观测站图例及位置）。
①注浆系统：注明注浆站位置、注浆系统型号、注浆能力、浆池容积、注浆钻孔、管路系统长度、管径，主干系统控制阀门。
矿井通风图纸绘制与报送管理制度模版
矿井通风图纸绘制与报送管理制度模版第一章：总则第一条为了确保矿井通风系统运行的安全与有效，规范图纸的绘制与报送管理工作，制定本制度。
第二条本制度适用于矿井通风管理部门，包括图纸的绘制、审核、报送和管理等环节。
第三条图纸的绘制和报送应符合国家相关规定和标准。
第四条通风系统图纸的绘制和报送应按照矿井通风管理的需求和工作程序进行。
第五条矿井通风图纸的绘制和报送应由具备相关资质和技术能力的人员进行。
第六条矿井通风图纸的绘制和报送应严格按照时间节点和要求完成，不能拖延或擅自修改。
第七条矿井通风图纸的绘制和报送应与相关部门和单位进行沟通和协调，确保各方需求的统一。
第二章：图纸绘制管理第八条矿井通风图纸的绘制应符合国家相关规范和标准，确保图纸的准确性和完整性。
第九条图纸的绘制应符合矿井通风系统的设计要求和运行规程。
第十条图纸绘制过程中应保证资料的真实、准确和完整。
第十一条矿井通风图纸的绘制应使用专业的绘图软件和工具，确保绘图的质量和标准。
第十二条矿井通风图纸的绘制应按照层级和流程进行，包括初稿、修改和定稿等环节。
第十三条矿井通风图纸的绘制应有专人负责，并进行签名和盖章等确认措施。
第十四条矿井通风图纸的绘制应有严格的质量检查和验收程序，确保图纸的准确性和完整性。
第三章：报送管理第十五条矿井通风图纸的报送应按照矿井通风管理的工作程序进行，包括审核、报批和归档等环节。
第十六条矿井通风图纸的报送应按照时间节点和要求进行，不能拖延或擅自修改。
第十七条矿井通风图纸的报送应向相关部门和单位进行，确保各方需求的统一。
第十八条矿井通风图纸的报送应附上相关的说明和意见，清晰明确。
第十九条矿井通风图纸的报送应有专人负责，并进行签名和盖章等确认措施。
第四章：管理制度第二十条矿井通风图纸的管理应建立相应的档案系统，确保图纸的安全和完整。
第二十一条矿井通风图纸的管理应进行定期的检查和修订，确保图纸的有效性和可信度。
第二十二条对于矿井通风图纸的管理不得私自销毁、修改或泄露，严禁违反相关规定和法律。
矿井通风图纸绘制及管理规范(试行)
矿井通风图纸绘制及管理规范(试行)矿井通风图纸绘制及管理规范（试行）为规范矿井通风图纸的绘制质量，便于指导矿井“一通三防”工作，提高矿井通风管理水平，根据公司实际，特对矿井通风图纸绘制及管理规范如下：一、总体要求：1、图纸整体布局合理、美观，图面整洁，线条均匀光滑。
2、标注内容完整、准确，充分反映井下的实际情况。
为保证图的正确、美观和统一，要求按照附表《煤矿通风安全图例》绘制。
3、图名一律标在图框内，位置在图的上框线下方。
图框距左边界25 mm，距其它三个边界各10 mm，图框线宽度2 mm。
4、在每张图的右下角绘制图签，并有相关领导签字。
图签上方绘制该图图例，要求完整、准确。
5、需要标明的内容用直线引出，引线不宜过长，并且方向一致。
6、图纸绘制及内容标注，线条宽度0.3mm（通风系统平面图中经常变动的通风设施、风流风向的标注可用铅笔绘制）。
二、矿井通风图纸的绘制要求及标注内容1、矿井通风系统图（1）在1：2000、1：3000或1：5000采掘工程平面图上绘制。
②注氮系统：注明地面注氮车间/井下注氮硐室位置、注氮设备型号、注氮能力、注氮管路管径、主干系统控制阀门等。
③束管监控系统：注明束管监控系统型号、监控室位置、分路箱位置、束管芯数等。
（3）有总工程师签字。
4、防尘系统图（1）在采掘工程平面图上绘制。
（2）图中标明防尘管路、静压水池、各类防尘设施（隔爆水棚、防尘水幕）、截止阀位置。
①消防管路：注明干管/直管、管路系统长度、管径，主干系统控制阀门。
②静压水池：注明水池容积。
（3）有总工程师签字。
5、矿井通风立体示意图（1）不小于零号。
（2）所有井巷用双线（或一粗一细）绘制。
（3）坐标系选择，沿煤层走向的巷道与X轴平行，与走向垂直的巷与Y轴平行，立井与Z轴平行，X轴垂直Z轴，X轴与Y轴成120～135度，为了充分体现层次关系。
Z坐标轴要选择适当比例。
对于井田范围较大，形状不规范的矿井，可根据本矿实际将坐标系适当旋转。
