10KV设备试验标准
10KV设备试验标准
①35 kV及以下电压等级的支柱绝缘子，可在母线安装完毕后一起进行，试验电压是纯瓷的42kV，固体有机绝缘的38 kV②悬式绝缘子的交流耐压试验电压均取60 kV
真空断路器
测量整体绝缘电阻、绝缘拉杆的绝缘电阻
①不应低于1200 MΩ，②整体绝缘电阻值，应参照制造厂规定;
交流耐压试验
①应在合闸及分闸状态下进行交流耐压试验，试验电压是42kV，试验中不应发生贯穿性放电。
橡塑电力电缆
主绝缘及外护套绝缘电阻
①对主绝缘，测量各电缆线芯对地或对金属屏蔽层间和各线芯间的绝缘电阻，要求每公里大于1000 MΩ。
①对外护套，要求每公里绝缘电阻不低于0.5 MΩ。说明:测量电压500V;对外护套有引出线者进行。
交流耐压试验
①按照《转发关于橡塑绝缘高压电缆现场耐压试验的规定的通知》(佛电生【2005】118号)的要求执行。
2.不进行器身检查的变压器或进行器身检查的变压器，所有安装工作结束后应进行铁芯及夹件(有外引接地线的)的绝缘电阻测量;
3.铁芯必须为一点接地;对变压器上有专用的铁芯接地线引线套管时，应在注油前测量其对外壳的绝缘电阻;
4.采用2500V兆欧表测量，持续时间为1min，应无闪络及击穿现象。
电流互感器
绕组的绝缘电阻
导电回路直流电阻
①应符合产品技术条件的要求。
氧化锌避雷器
绝缘电阻
35kV及以下电压:用2500V兆欧表绝缘电阻不小于1000 MΩ;低压(1kV)以下:用500V兆欧表，绝缘电阻不小于2 MΩ
测量直流1mA参考电压及泄漏电流
①直流1mA参考电压:对于配电型避雷器应不小于25kV，对于电站型避雷器，应不小于24kV;②0.75倍直流1mA参考电压下泄漏电流:应不大于50 。
10千伏开关柜耐压试验标准
10千伏开关柜耐压试验标准10千伏开关柜的耐压试验是确保设备安全运行的重要环节，需要遵循严格的标准。
具体来说，这些标准包括工频耐压试验、动作试验、联锁试验以及其他相关试验。
1. 工频耐压试验是评估开关柜绝缘性能的关键试验。
对于10千伏开关柜，一次回路需要承受42KV、1分钟的试验电压，二次回路则需要2KV、1分钟的试验电压。
在进行一次回路工频耐压试验时，应特别注意将避雷器手车、所用变压器手车、电压互感器手车等部件拉出柜外，以确保试验的准确性。
2. 动作试验主要用于检验开关柜的开断和关合性能。
在进行动作试验时，需要将断路器手车分别置于试验位置和工作位置，并对断路器进行电动分合闸操作。
试验应能顺利完成，表明断路器性能良好。
3. 联锁试验是确保开关柜操作安全性的重要环节。
在联锁试验中，手车在试验位置和工作位置之间移动时，由于联锁作用，断路器应保持分闸状态。
而当断路器合闸后，联锁机构应被锁住，防止手车推拉，从而确保操作安全。
4. 除了上述试验外，开关柜内的其他元件和辅助回路、母线、接地和继电保护等也需进行相关试验，具体项目及要求可参照电气装置的交接试验有关规定。
综上所述，10千伏开关柜的耐压试验需要遵循严格的标准，
包括工频耐压试验、动作试验、联锁试验以及其他相关试验，以确保设备安全运行。
10kv电缆标准试验标准
10kv电缆的标准试验标准包括以下几个方面：
1.直流耐压试验：10kv电缆的直流耐压试验电压为40kv，时间是1分钟。
这个试验用于检测电缆的绝缘性能，确保在高压环境下能够正常运行。
2.交流耐压试验：10kv电缆的交流耐压试验电压为2Uo（Uo为电缆额定电压），时间也是1分钟。
这个试验用于检测电缆在交流电压下的绝缘
性能，确保在正常运行时的安全性。
3.绝缘电阻试验：在电缆温度为+20℃时，用2500V兆欧表摇测，其绝缘电阻值不应低于400MΩ。
这个试验用于检测电缆的绝缘电阻，确保绝
缘性能良好。
4.泄漏电流试验：对纸绝缘电缆而言，三相间的泄漏电流不平衡系数不应大于2，6/6kV及以下电缆的泄漏电流小于10μA，8.7/10kV电缆的
泄漏电流值小于20μA时，对不平衡系数不作规定。
这个试验用于检测电缆的泄漏电流，确保在正常运行时的安全性。
5.外护套试验：10kv电缆的外护套试验包括耐压试验和绝缘电阻试验。
耐压试验电压为2.5Uo（Uo为电缆额定电压），时间为1分钟；绝缘电
阻试验则是在电缆温度为+20℃时，用兆欧表摇测，其绝缘电阻值不应低于500MΩ。
这个试验用于检测电缆的外护套性能，确保在正常运行时的安全性。
以上是10kv电缆的标准试验标准，这些试验都是为了确保电缆的绝缘性能和安全性。

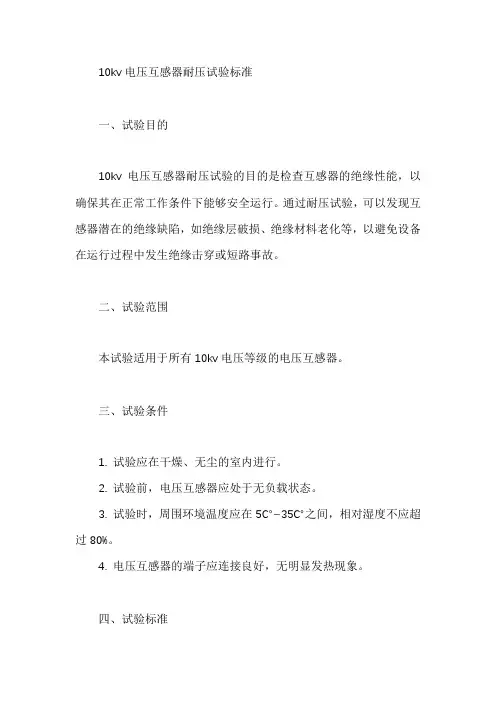

10kv电压互感器耐压试验标准
10kv电压互感器耐压试验标准一、试验目的10kv电压互感器耐压试验的目的是检查互感器的绝缘性能，以确保其在正常工作条件下能够安全运行。
通过耐压试验，可以发现互感器潜在的绝缘缺陷，如绝缘层破损、绝缘材料老化等，以避免设备在运行过程中发生绝缘击穿或短路事故。
二、试验范围本试验适用于所有10kv电压等级的电压互感器。
三、试验条件1. 试验应在干燥、无尘的室内进行。
2. 试验前，电压互感器应处于无负载状态。
3. 试验时，周围环境温度应在5℃~35℃之间，相对湿度不应超过80%。
4. 电压互感器的端子应连接良好，无明显发热现象。
四、试验标准1. 试验电压应为10kv，持续时间不超过1分钟。
2. 试验过程中，电压互感器应能承受试验电压而不发生击穿或闪络现象。
3. 试验后，电压互感器的绝缘电阻应不小于出厂值的80%。
五、试验设备1. 高压电源：能够输出10kv直流电压。
2. 绝缘电阻测试仪：能够测量高电阻值。
3. 限流电阻：用于限制试验电流。
4. 放电棒：用于释放电压互感器上的电荷。
5. 试验连线：用于连接电压互感器和试验设备。
六、试验步骤1. 将电压互感器与试验设备连接好，确保连接牢固可靠。
2. 将试验设备的高压输出端连接到电压互感器的二次侧线圈。
3. 将限流电阻与电压互感器的二次侧线圈串联连接。
4. 合上电源开关，调整输出电压至10kv，并保持稳定。
5. 记录试验开始时间，持续加压1分钟。
6. 在试验过程中，应观察电压互感器的外观及是否有放电声响，如有异常应立即停机检查。
10KV设备试验标准
①应符合产品技术条件的规定。
测量分、合闸线圈及合闸接触器线圈的绝缘电阻和直流电阻
①绝缘电阻值不应低于10 MΩ，直流电阻值与出厂试验值比较无明显差别。
SF6断路器
测量整体绝缘电阻
应参照制造厂的规定
交流耐压试验
①应在合闸及分闸状态下进行交流耐压试验，试验电压是出厂试验电压值的80%，试验中不应发生贯穿性放电。

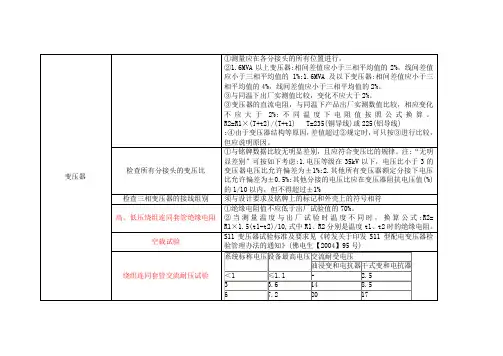

变压器
①测量应在各分接头的所有位置进行。
②1.6MVA以上变压器:相间差值应小于三相平均值的2%，线间差值应小于三相平均值的1%;1.6MVA及以下变压器:相间差值应小于三相平均值的4%，线间差值应小于三相平均值的2%。
③与同温下出厂实测值比较，变化不应大于2%。
③变压器的直流电阻，与同温下产品出厂实测数值比较，相应变化不应大于2%;不同温度下电阻值按照公式换算。R2=R1×(T+t2)/(T+t1) T=235(铜导线)或225(铝导线)
电压互感器
检查变比
①应与铭牌值相符。
绕组的绝缘电阻
①测量一次绕组对二次绕组及外壳、各二次绕组间及其对外壳的绝缘电阻，绝缘电阻不宜低于1000 MΩ。②绝缘电阻测量应使用2500V兆欧表;。
交流耐压试验
①全绝缘PT试验电压是出厂试验电压值的80%，42×0.8=33kV②分级绝缘PT进行倍频感应耐压试验，试验电压为出厂试验值的80%，对于三倍频，试验时间是40秒。③倍频感应耐压试验前后，应各进行一次额定电压时的空载电流及空载损耗测量，两次数据比较不应有明显差别，④二次绕组试验电压2kV(可要2500V兆欧表1min代替)
①测量一次绕组对二次绕组及外壳、各二次绕组间及其对外壳的绝缘电阻;绝缘电阻不宜低于1000 MΩ。②绝缘电阻测量应使用2500V兆欧表;
10kv耐压试验标准
10kv耐压试验标准
10kV耐压试验是电力设备在运行中的一个重要环节，它可以检验设备的绝缘性能和耐受电压的能力，保证设备在运行中不会因为电压的突然增加而损坏。
因此，10kV耐压试验标准的制定和执行对于保障电力设备的安全运行具有重要意义。
首先，10kV耐压试验标准应当明确规定测试的对象范围。
测试对象包括但不限于变压器、断路器、隔离开关、避雷器等各种类型的电力设备。
对于不同类型的设备，测试标准也应当有所区别，以确保测试的全面性和有效性。
其次，测试标准应当明确测试的环境条件和测试方法。
测试环境条件包括温度、湿度、气压等因素，这些因素会对测试结果产生一定的影响，因此在测试过程中需要对这些条件进行控制。
测试方法包括测试电压的施加方式、持续时间、波形等，这些都会对测试结果产生影响，因此需要在标准中进行详细规定。
另外，测试标准还应当明确测试结果的判定标准。
在测试过程中，需要对设备的绝缘性能和耐受电压的能力进行评估，以确定设备是否合格。
因此，测试标准中需要包括相应的判定标准，以便对
测试结果进行准确的评定。
总之，10kV耐压试验标准的制定和执行对于保障电力设备的安全运行至关重要。
只有通过严格执行测试标准，才能确保设备在运行中不会因为电压的突然增加而损坏，从而保障电网的安全稳定运行。
因此，各相关部门应当高度重视10kV耐压试验标准的制定和执行工作，不断完善标准内容，提高测试的准确性和可靠性，为电力设备的安全运行提供有力保障。
10kv电机耐压试验标准
10kv电机耐压试验标准一、试验电压标准10kv电机耐压试验的试验电压标准为21.5 kv，该电压是电机额定电压的1.7倍，以确保电机的正常运行。
在试验过程中，应逐步升高电压，并持续观察电机的反应。
当电机出现异常时，应立即停止试验，并进行检查和维修。
二、试验频率和时间10kv电机的耐压试验频率通常为25 hz或50 hz，试验时间为60秒。
在试验过程中，应保持电压稳定，并注意观察电机的反应。
当电机出现异常时，应立即停止试验，并进行检查和维修。
三、试验程序1. 准备试验设备和工具，包括耐压测试仪、绝缘电阻测试仪、万用表、兆欧表等。
2. 对电机进行外观检查，确认电机外观无损伤、无异常情况。
3. 对电机的绝缘电阻进行测试，以确保电机绝缘良好。
4. 将耐压测试仪与电机连接，并进行升压试验。
5. 逐步升高电压，并持续观察电机的反应。
当电机出现异常时，应立即停止试验，并进行检查和维修。
6. 试验合格后，拆除耐压测试仪和绝缘电阻测试仪等设备，并对电机进行清洗和维护。
四、试验设备1. 耐压测试仪：用于模拟高电压环境，检测电机的绝缘性能。
2. 绝缘电阻测试仪：用于测量电机的绝缘电阻。
3. 万用表：用于测量电机的电压、电流等参数。
4. 兆欧表：用于测量电机的绝缘电阻。
5. 电源：提供足够的电力，以满足试验要求。
6. 其他工具：如连接线、固定装置等。
五、试验安全措施1. 试验前应制定详细的安全方案，并进行培训和演练。
2. 试验人员必须经过专业培训，并熟悉操作流程和安全规范。
3. 试验前应检查试验设备和工具是否完好无损，确保其正常运转。
4. 在试验过程中应穿戴适当的防护设备，如绝缘手套、防护眼镜等。
5. 在试验过程中应注意观察电机的反应，当电机出现异常时应及时处理并撤离现场。
6. 在试验过程中应保持现场整洁和秩序，避免意外情况的发生。
7. 在试验结束后应对电机进行检查和维护，确保其正常运行并不受损坏。
8. 在整个试验过程中应保持与相关人员的通讯联系畅通以便于及时处理异常情况。
10KV设备试验标准
系统标称电压
设备最高电压
交流耐受电压
油浸变和电抗器
干式变和电抗器
＜1
≤1.1
-
2.5
3
3.6
14
8.5
6
7.2
20
17
10
12
28
24
其他变压器试验标准参照GB50150-2006
测量与铁芯绝缘的各紧固件(连接片可拆开者)及铁芯(有外引接地线)绝缘电阻
1.进行器身检修的变压器，应测量可接触到的穿芯螺栓，轭铁夹件及绑扎钢带对铁轭、铁芯油箱及绕组。压环的绝缘电阻。当轭铁梁及穿芯螺栓一端与铁芯连接时，应将连接片断开后进行试验;
导电回路电阻
①应符合产品技术条件的规定。
隔离开关
绝缘电阻(有机材料传动杆
①常温下不应低于1200 MΩ。
交流耐压
按照相对地或外壳进行。试验电压是42kV。
导电回路直流电阻
①应符合产品技术条件的要求。
负荷开关
绝缘电阻(有机材料传动)
①常温下不应低于1200 MΩ。
交流耐压
三相同一箱体的负荷开关，应按照相间及相对地进行耐压试验，其余均按照相对地或外壳进行。试验电压按照相对的、相间、断口试验电压均是42kV。
2.不进行器身检查的变压器或进行器身检查的变压器，所有安装工作结束后应进行铁芯及夹件(有外引接地线的)的绝缘电阻测量;
3.铁芯必须为一点接地;对变压器上有专用的铁芯接地线引线套管时，应在注油前测量其对外壳的绝缘电阻;
4.采用2500V兆欧表测量，持续时间为1min，应无闪络及击穿现象。
电流互感器
绕组的绝缘电阻
橡塑电力电缆
主绝缘及外护套绝缘电阻
①对主绝缘，测量各电缆线芯对地或对金属屏蔽层间和各线芯间的绝缘电阻，要求每公里大于1000 MΩ。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
须与设计要求及铭牌上的标记和外壳上的符号相符
高、低压绕组连同套管绝缘电阻
①绝缘电阻值不应低于出厂试验值的70%。
②当测量温度与出厂试验时温度不同时，换算公式:R2= R1×1.5(t1-t2)/10,式中R1、R2分别是温度t1、t2时的绝缘电阻。
空载试验
S11变压器试验标准及要求见《转发关于印发S11型配电变压器检验管理办法的通知》(佛电生【2004】95号)
变压器
①测量应在各分接头的所有位置进行。
②1.6MVA以上变压器:相间差值应小于三相平均值的%，线间差值应小于三相平均值的1%;1.6MVA及以下变压器:相间差值应小于三相平均值的4%，线间差值应小于三相平均值的2%。
③与同温下出厂实测值比较，变化不应大于2%。
③变压器的直流电阻，与同温下产品出厂实测数值比较，相应变化不应大于2%;不同温度下电阻值按照公式换算。R2=R1×(T+t2)/(T+t1) T=235(铜导线)或225(铝导线)
交流耐压试验
①35 kV及以下电压等级的支柱绝缘子，可在母线安装完毕后一起进行，试验电压是纯瓷的42kV，固体有机绝缘的38 kV②悬式绝缘子的交流耐压试验电压均取60 kV
真空断路器
测量整体绝缘电阻、绝缘拉杆的绝缘电阻
①不应低于1200 MΩ，②整体绝缘电阻值，应参照制造厂规定;
交流耐压试验
①应在合闸及分闸状态下进行交流耐压试验，试验电压是42kV，试验中不应发生贯穿性放电。
①测量一次绕组对二次绕组及外壳、各二次绕组间及其对外壳的绝缘电阻;绝缘电阻不宜低于1000 MΩ。②绝缘电阻测量应使用2500V兆欧表;
交流耐压试验
①一次绕组试验电压是出厂试验电压值的80%，42×0.8=33kV，二次绕组试验电压2kV(可要2500V兆欧表1min代替)。
检查变比
①应与铭牌值相符。
导电回路直流电阻
①应符合产品技术条件的要求。
氧化锌避雷器
绝缘电阻
35kV及以下电压:用2500V兆欧表绝缘电阻不小于1000 MΩ;低压(1kV)以下:用500V兆欧表，绝缘电阻不小于2 MΩ
测量直流1mA参考电压及泄漏电流
①直流1mA参考电压:对于配电型避雷器应不小于25kV，对于电站型避雷器，应不小于24kV;②0.75倍直流1mA参考电压下泄漏电流:应不大于50 。
2.不进行器身检查的变压器或进行器身检查的变压器，所有安装工作结束后应进行铁芯及夹件(有外引接地线的)的绝缘电阻测量;
3.铁芯必须为一点接地;对变压器上有专用的铁芯接地线引线套管时，应在注油前测量其对外壳的绝缘电阻;
4.采用2500V兆欧表测量，持续时间为1min，应无闪络及击穿现象。
电流互感器
绕组的绝缘电阻
测量一次绕组的直流电阻
一次绕组直流电阻测量值，与换算到同一温度下的出厂值比较，相差不宜大于10%。二次绕组直流电阻测量值，与换算到同一温度下的出厂值比较，相差不宜大于15%
检查三相接线组别和极性
①必须与设计要求及铭牌上的标记和外壳上的符号相符。
支柱绝缘子
测量绝缘电阻
①用于330 kV及以下电压等级的悬式绝缘子的绝缘电阻值不应低于300 MΩ;②35 kV及以下电压等级的支柱绝缘子的绝缘电阻不应低于500 MΩ。③测量电压是2500V
导电回路电阻
①应符合产品技术条件的规定。
测量分、合闸线圈及合闸接触器线圈的绝缘电阻和直流电阻
①绝缘电阻值不应低于10 MΩ，直流电阻值与出厂试验值比较无明显差别。
SF6断路器
测量整体绝缘电阻
应参照制造厂的规定
交流耐压试验
①应在合闸及分闸状态下进行交流耐压试验，试验电压是出厂试验电压值的80%，试验中不应发生贯穿性放电。
绕组连同套管交流耐压试验
系统标称电压
设备最高电压
交流耐受电压
油浸变和电抗器
干式变和电抗器
＜1
≤1.1
-
2.5
3
3.6
14
8.5
6
7.2
20
17
10
12
28
24
其他变压器试验标准参照GB50150-2006
测量与铁芯绝缘的各紧固件(连接片可拆开者)及铁芯(有外引接地线)绝缘电阻
1.进行器身检修的变压器，应测量可接触到的穿芯螺栓，轭铁夹件及绑扎钢带对铁轭、铁芯油箱及绕组。压环的绝缘电阻。当轭铁梁及穿芯螺栓一端与铁芯连接时，应将连接片断开后进行试验;
导电回路电阻
①应符合产品技术条件的规定。
隔离开关
绝缘电阻(有机材料传动杆
①常温下不应低于1200 MΩ。
交流耐压
按照相对地或外壳进行。试验电压是42kV。
导电回路直流电阻
①应符合产品技术条件的要求。
负荷开关
绝缘电阻(有机材料传动)
①常温下不应低于1200 MΩ。
交流耐压
三相同一箱体的负荷开关，应按照相间及相对地进行耐压试验，其余均按照相对地或外壳进行。试验电压按照相对的、相间、断口试验电压均是42kV。
;④由于变压器结构等原因，差值超过②规定时，可只按③进行比较，但应说明原因。
检查所有分接头的变压比
①与铭牌数据比较无明显差别，且应符合变压比的规律。注:“无明显差别”可按如下考虑:1.电压等级在35kV以下，电压比小于3的变压器电压比允许偏差为±1%;2.其他所有变压器额定分接下电压比允许偏差为±0.5%;其他分接的电压比应在变压器阻抗电压值(%)的1/10以内，但不得超过±1%
橡塑电力电缆
主绝缘及外护套绝缘电阻
①对主绝缘，测量各电缆线芯对地或对金属屏蔽层间和各线芯间的绝缘电阻，要求每公里大于1000 MΩ。
①对外护套，要求每公里绝缘电阻不低于0.5 MΩ。说明:测量电压500V;对外护套有引出线者进行。
交流耐压试验
①按照《转发关于橡塑绝缘高压电缆现场耐压试验的规定的通知》(佛电生【2005】118号)的要求执行。
电压互感器
检查变比
①应与铭牌值相符。
绕组的绝缘电阻
①测量一次绕组对二次绕组及外壳、各二次绕组间及其对外壳的绝缘电阻，绝缘电阻不宜低于1000 MΩ。②绝缘电阻测量应使用2500V兆欧表;。
交流耐压试验
①全绝缘PT试验电压是出厂试验电压值的80%，42×0.8=33kV②分级绝缘PT进行倍频感应耐压试验，试验电压为出厂试验值的80%，对于三倍频，试验时间是40秒。③倍频感应耐压试验前后，应各进行一次额定电压时的空载电流及空载损耗测量，两次数据比较不应有明显差别，④二次绕组试验电压2kV(可要2500V兆欧表1min代替)
