把常见的几种开关电源结构和原理供大家参考
常见几种开关电源工作原理及电路图
常见几种开关电源工作原理及电路图图二开关电源基本电路框图开关式稳压电源的基本电路框图如图二所示。
交流电压经整流电路及滤波电路整流滤波后，变成含有一定脉动成份的直流电压，该电压进人高频变换器被转换成所需电压值的方波，最后再将这个方波电压经整流滤波变为所需要的直流电压。
控制电路为一脉冲宽度调制器，它主要由取样器、比较器、振荡器、脉宽调制及基准电压等电路构成。
这部分电路目前已集成化，制成了各种开关电源用集成电路。
控制电路用来调整高频开关元件的开关时间比例，以达到稳定输出电压的目的。
２．单端反激式开关电源单端反激式开关电源的典型电路如图三所示。
电路中所谓的单端是指高频变换器的磁芯仅工作在磁滞回线的一侧。
所谓的反激，是指当开关管VT1 导通时，高频变压器Ｔ初级绕组的感应电压为上正下负，整流二极管VD1处于截止状态，在初级绕组中储存能量。
当开关管VT1截止时，变压器Ｔ初级绕组中存储的能量，通过次级绕组及VD1 整流和电容Ｃ滤波后向负载输出。
单端反激式开关电源是一种成本最低的电源电路，输出功率为20－100Ｗ，可以同时输出不同的电压，且有较好的电压调整率。
唯一的缺点是输出的纹波电压较大，外特性差，适用于相对固定的负载。
单端反激式开关电源使用的开关管VT1 承受的最大反向电压是电路工作电压值的两倍，工作频率在20－200kHz之间。
３．单端正激式开关电源单端正激式开关电源的典型电路如图四所示。
这种电路在形式上与单端反激式电路相似，但工作情形不同。
当开关管VT1导通时，VD2也导通，这时电网向负载传送能量，滤波电感Ｌ储存能量；当开关管VT1截止时，电感Ｌ通过续流二极管VD3 继续向负载释放能量。
在电路中还设有钳位线圈与二极管VD2，它可以将开关管VT1的最高电压限制在两倍电源电压之间。
为满足磁芯复位条件，即磁通建立和复位时间应相等，所以电路中脉冲的占空比不能大于５０％。
由于这种电路在开关管VT1导通时，通过变压器向负载传送能量，所以输出功率范围大，可输出50－200 Ｗ的功率。
开关电源工作原理超全解读
开关电源工作原理超全解读
开关电源是一种将交流电转换为稳定的直流电的设备，它通过电子开关器件的开关动作周期性地将输入电压切割成高频脉冲，然后经过滤波电路和稳压电路，最终输出稳定的直流电。
开关电源的工作原理主要包括以下几个部分：
1. 变压器：将输入的交流电压变压升高或降低，并进行隔离。
2. 整流：将变压器输出的交流电压通过整流电路转换为脉冲波形的直流电。
3. 滤波：通过滤波电路对脉冲波形的直流电进行平滑处理，去除掉其中的纹波成分，使得输出电压更加稳定。
4. 开关控制：通过控制开关器件（如MOS管、IGBT等）的
导通和截止来切割输入的交流电压，输出高频脉冲。
5. 输出稳压：将高频脉冲输入到变压器的副边或电感元件中，经过滤波和稳压电路，将输出的脉冲波形转换为稳定的直流电，以供电子器件使用。
总的来说，开关电源的工作原理就是通过控制开关器件的开关动作，将交流电压转换为高频脉冲，并通过滤波和稳压电路将脉冲波形转换为稳定的直流电。
开关电源具有输出电压稳定、效率高、体积小等特点，广泛应用于家庭电器、计算机、通信设备等领域中。
ATX开关电源工作原理与维修实例
ATX开关电源工作原理与维修实例ATX是计算机的工作电源，作用是把交流220V的电源转换为计算机内部使用的直流5V，12V，24V的电源。
本文对ATX电源的组成及工作原理做了详细的讲解，最后并附上ATX电源维修实例供大家参考，希望对大家解决ATX电源故障问题有所帮助。
ATX型电源电路的组成及工作原理ATX开关电源，电路按其组成功能分为：交流输入整流滤波电路、脉冲半桥功率变换电路、辅助电源电路、脉宽调制控制电路、PS-ON和PW-OK产生电路、自动稳压与保护控制电路、多路直流稳压输出电路。
请参照图1和ATX电源电路原理图。
1.PS-ON和PW-OK、脉宽调制电路PS-ON信号控制IC1的4脚死区电压，待机时，主板启闭控制电路的电子开关断开，PS-ON信号高电3.6V，IC10精密稳压电路WL431的Ur电位上升，Uk电位下降，Q7导通，稳压5V通过Q7的e、c极，R80、D25和D40送入IC1的4脚，当4脚电压超过3V时，封锁8、11脚的调制脉宽输出，使T2推动变压器、T1主电源开关变压器停振，停止提供+3.3V、±5V、±12V的输出电压。
受控启动后，PS-ON 信号由主板启闭控制电路的电子开关接地，IC10的Ur为零电位，Uk电位升至+5V，Q7截止，c极为零电位，IC1的4脚低电平，允许8、11脚输出脉宽调制信号。
IC1的输出方式控制端13脚接稳压5V，脉宽调制器为并联推挽式输出，8、11脚输出相位差180度的脉宽调制控制信号，输出频率为IC1的5、6脚外接定时阻容元件的振荡频率的一半，控制Q3、Q4的c极所接T2推动变压器初级绕组的激励振荡，T2次级它激振荡产生的感应电势作用于T1主电源开关变压器的一次绕组，二次绕组的感应电势经整流形成+3.3V、±5V、±12V的输出电压。
推动管Q3、Q4发射极所接的D17、D18以及C17用于抬高Q3、Q4发射极电平，使Q3、Q4基极有低电平脉冲时能可靠截止。
详细解析开关电源电路：工作原理,电路组成,电路图
详细解析开关电源电路：工作原理，电路组成，电路图
随着我国电子电力科技技术不断的发展，不管是在家用或者是其他地方所使用的电源开关，都得到了较大的突破性的实质发展。
目前，就以开关电源来说，几乎被广泛的应用于所有的电子电器设备，是如今当下电子信息产业中最不可缺少的一种电源方式。
开关电源工作原理对于热爱电源物理的人来所，其实还是很好理解开关电源工作原理的，在线性电源中，功率晶体管在工作，而线性电源中导致闭合或者是断开的则是PWM 开关电源，在闭合、断开两种的状态之下，加上功率晶体管的电压是比较小的，就会成产很大的电流，关闭开关电源的时候，则是反过来的，电压大，而电流就会特别的小，而控制开关电源工作原理的控制器，就是为了能够更好的保持稳定性，从而给人们的生活环境带来安全。
开关电源工作原理及工作条件
除了以上讲述的开关电源工作原理之外，而开关电源工作原理在运行的时候，开关电源也是一定的工作条件的，比如开关，在工作的时候，不是线性状态，而是在电子电器工作之下呈现开关状态；另外，直流，开关电源在工作时候，是直流，不是交流；最后一个开关电源的高频，在电子电器工作状态之下，是高频，而不是接近于工作的低频状态哦！在开关电源工作原理中，这些工作条件是一定的。
开关电源工作原理及主要特点
每一样产品的诞生，都有它独自存在的主要特点，就连开关电源也是一样的。
那么除了以上不同的开关电源工作原理之外，开关电源主要的特点是什么呢？首先从外观上看，重量较轻、体积较小，因为没有采用工频变压器，所以开关电源的重量、体积只有线性电源的百分之二十到百分之三十左右；另外还有一个非常重要的特点，从开关电源工作原理上看，。

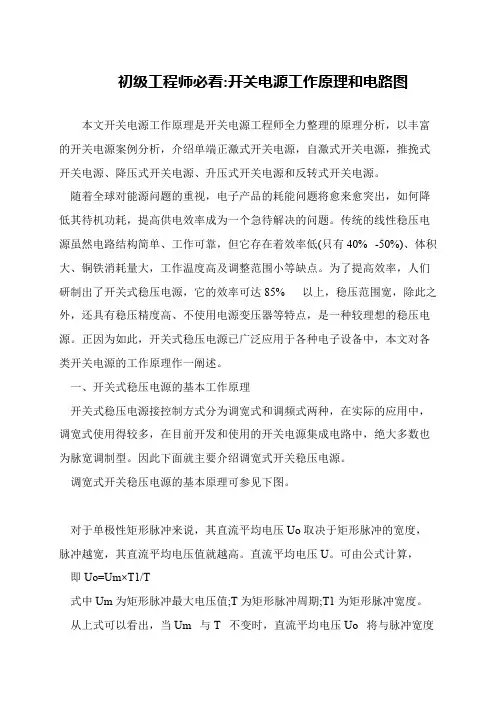

初级工程师必看-开关电源工作原理和电路图
初级工程师必看:开关电源工作原理和电路图
本文开关电源工作原理是开关电源工程师全力整理的原理分析，以丰富的开关电源案例分析，介绍单端正激式开关电源，自激式开关电源，推挽式开关电源、降压式开关电源、升压式开关电源和反转式开关电源。
随着全球对能源问题的重视，电子产品的耗能问题将愈来愈突出，如何降低其待机功耗，提高供电效率成为一个急待解决的问题。
传统的线性稳压电源虽然电路结构简单、工作可靠，但它存在着效率低(只有40% -50%)、体积大、铜铁消耗量大，工作温度高及调整范围小等缺点。
为了提高效率，人们研制出了开关式稳压电源，它的效率可达85% 以上，稳压范围宽，除此之外，还具有稳压精度高、不使用电源变压器等特点，是一种较理想的稳压电源。
正因为如此，开关式稳压电源已广泛应用于各种电子设备中，本文对各类开关电源的工作原理作一阐述。
一、开关式稳压电源的基本工作原理
开关式稳压电源接控制方式分为调宽式和调频式两种，在实际的应用中，调宽式使用得较多，在目前开发和使用的开关电源集成电路中，绝大多数也为脉宽调制型。
因此下面就主要介绍调宽式开关稳压电源。
调宽式开关稳压电源的基本原理可参见下图。
对于单极性矩形脉冲来说，其直流平均电压Uo取决于矩形脉冲的宽度，脉冲越宽，其直流平均电压值就越高。
直流平均电压U。
可由公式计算，
即Uo=Um×T1/T
式中Um为矩形脉冲最大电压值;T为矩形脉冲周期;T1为矩形脉冲宽度。
从上式可以看出，当Um 与T 不变时，直流平均电压Uo 将与脉冲宽度。
常见几种开关电源工作原理及电路图
常见几种开关电源工作原理及电路图————————————————————————————————作者：————————————————————————————————日期：一、开关式稳压电源的基本工作原理开关式稳压电源接控制方式分为调宽式和调频式两种，在实际的应用中，调宽式使用得较多，在目前开发和使用的开关电源集成电路中，绝大多数也为脉宽调制型。
因此下面就主要介绍调宽式开关稳压电源。
调宽式开关稳压电源的基本原理可参见下图。
对于单极性矩形脉冲来说，其直流平均电压Uo取决于矩形脉冲的宽度，脉冲越宽，其直流平均电压值就越高。
直流平均电压Ｕ。
可由公式计算，即Uo=Um×T1/T式中Um为矩形脉冲最大电压值；T为矩形脉冲周期；T1为矩形脉冲宽度。
从上式可以看出，当Um 与T 不变时，直流平均电压Uo 将与脉冲宽度T1 成正比。
这样，只要我们设法使脉冲宽度随稳压电源输出电压的增高而变窄，就可以达到稳定电压的目的。
二、开关式稳压电源的原理电路1、基本电路图二开关电源基本电路框图开关式稳压电源的基本电路框图如图二所示。
交流电压经整流电路及滤波电路整流滤波后，变成含有一定脉动成份的直流电压，该电压进人高频变换器被转换成所需电压值的方波，最后再将这个方波电压经整流滤波变为所需要的直流电压。
控制电路为一脉冲宽度调制器，它主要由取样器、比较器、振荡器、脉宽调制及基准电压等电路构成。
这部分电路目前已集成化，制成了各种开关电源用集成电路。
控制电路用来调整高频开关元件的开关时间比例，以达到稳定输出电压的目的。
２．单端反激式开关电源单端反激式开关电源的典型电路如图三所示。
电路中所谓的单端是指高频变换器的磁芯仅工作在磁滞回线的一侧。
所谓的反激，是指当开关管VT1 导通时，高频变压器Ｔ初级绕组的感应电压为上正下负，整流二极管VD1处于截止状态，在初级绕组中储存能量。
当开关管VT1截止时，变压器Ｔ初级绕组中存储的能量，通过次级绕组及VD1 整流和电容Ｃ滤波后向负载输出。
开关电源电路结构及工作原理
开关电源电路结构及工作原理主回路—开关电源中，功率电流流经的通路。
主回路一般包含了开关电源中的开关器件、储能器件、脉冲变压器、滤波器、输出整流器、等所有功率器件，以及供电输入端和负载端。
开关电源(直流变换器)的类型很多，在研究开发或者维修电源系统时，全面了解开关电源主回路的各种基本类型，以及工作原理，具有极其重要的意义。
开关电源主回路可以分为隔离式与非隔离式两大类型。
1. 非隔离式电路的类型：非隔离——输入端与输出端电气相通，没有隔离。
1.1. 串联式结构串联——在主回路中开关器件(下图中所示的开关三极管T)与输入端、输出端、电感器L、负载RL四者成串联连接的关系。
开关管T交替工作于通/断两种状态，当开关管T导通时，输入端电源通过开关管T 及电感器L对负载供电，并同时对电感器L充电，当开关管T关断时，电感器L中的反向电动势使续流二极管D自动导通，电感器L中储存的能量通过续流二极管D形成的回路，对负载R继续供电，从而保证了负载端获得连续的电流。
串联式结构，只能获得低于输入电压的输出电压，因此为降压式变换。
1.2. 并联式结构并联——在主回路中，相对于输入端而言，开关器件(下图中所示的开关三极管T)与输出端负载成并联连接的关系。
开关管T交替工作于通/断两种状态，当开关管T导通时，输入端电源通过开关管T 对电感器L充电，同时续流二极管D关断，负载R靠电容器存储的电能供电;当开关管T关断时，续流二极管D导通，输入端电源电压与电感器L中的自感电动势正向叠加后，通过续流二极管D对负载R供电，并同时对电容器C充电。
由此可见，并联式结构中，可以获得高于输入电压的输出电压，因此为升压式变换。
并且为了获得连续的负载电流，并联结构比串联结果对输出滤波电容C的容量有更高的要求。
1.3.极性反转型变换器结构极性反转——输出电压与输入电压的极性相反。
电路的基本结构特征是：在主回路中，相对于输入端而言，电感器L与负载成并联。
开关电源工作原理超详细解析
开关电源工作原理超详细解析开关电源是一种常见的电源供应器件，它通过将输入电源的直流电转换为高频脉冲电流，再经过整流、滤波和稳压等环节，输出稳定的直流电。
本文将详细解析开关电源的工作原理，包括开关电源的基本组成部分、工作原理的流程、常见的开关电源拓扑结构以及其优点和应用。
一、开关电源的基本组成部分开关电源通常由以下几个基本组成部分构成：1. 输入电路：用于接收外部交流电源，并将其转换为适合开关电源工作的直流电压。
2. 整流电路：将输入电压转换为脉冲电流，通常采用整流桥或者整流电路来实现。
3. 滤波电路：用于平滑整流后的脉冲电流，以减小输出电压的波动。
4. 开关器件：通常采用晶体管或者功率MOSFET等开关器件，用于控制电流的开关状态。
5. 控制电路：用于控制开关器件的开关频率和占空比，以控制输出电压的稳定性。
6. 输出电路：将经过整流、滤波和稳压处理后的直流电压输出给负载。
二、开关电源的工作原理流程开关电源的工作原理可以分为以下几个流程：1. 输入电路接收交流电源：开关电源的输入电路通常采用变压器来降低输入电压，然后通过整流电路将交流电转换为直流电。
2. 整流电路将交流电转换为脉冲电流：整流电路通常采用整流桥或者整流电路来将交流电转换为脉冲电流，这样可以减小能量损耗。
3. 滤波电路平滑脉冲电流：滤波电路通常采用电容器和电感器来平滑脉冲电流，以减小输出电压的波动。
4. 控制电路控制开关器件的开关频率和占空比：控制电路通过对开关器件的控制，可以控制开关频率和占空比，从而控制输出电压的稳定性。
5. 输出电路将处理后的直流电压输出给负载：经过整流、滤波和稳压处理后的直流电压将被输出给负载，供其正常工作。
三、常见的开关电源拓扑结构开关电源有多种拓扑结构，常见的有以下几种：1. 单端开关电源：输入电源和输出电源共用一个地线，适用于低功率应用。
2. 双端开关电源：输入电源和输出电源分别有独立的地线，适用于高功率应用。
各种开关电源电路原理详细解剖
各种开关电源电路原理详细解剖开关电源电路是一种常见的电源供电电路，其采用了开关管（如MOSFET、BJT等）等元件进行开关控制，通过快速的开关过程来调整输入电源的输出电压或电流。
开关电源电路具有高效率、小体积和稳定性等优点，被广泛应用于各种电子设备中。
开关电源电路主要分为两个部分：输入端和输出端。
输入部分由滤波电路和整流电路组成，而输出部分则是由开关变换电路和滤波电路组成。
下面将详细介绍开关电源电路的原理。
1.输入端输入端主要包括变压器、整流电路和滤波电路。
变压器是将交流电源变换为所需的输入电压，在开关电源中通常采用高频变压器，可以有效减小体积。
整流电路使用整流二极管或整流桥，将交流电压转换为直流电压。
滤波电路用于降低输入电压的纹波，通常由电容和电感组成。
2.开关变换电路开关变换电路是开关电源电路的核心部分，主要包括开关元件、驱动电路和控制电路。
开关元件通常采用MOSFET或BJT，通过控制开关元件的导通和截止，实现输入到输出的电流或电压转换。
驱动电路负责对开关元件进行驱动，保证其正常工作。
控制电路根据输出电压或电流的变化情况，对开关元件的工作状态进行调整和控制。
3.输出端输出端主要由输出电感、输出电容和负载组成。
输出电感用于过滤开关元件产生的高频脉冲，减小输出纹波。
输出电容则用于提供稳定的直流输出电压。
负载是接在输出电容之后的电子设备，通过负载电流来消耗电源提供的电能。
开关电源电路的工作原理是：当输入交流电压通过滤波电路和整流电路转换为直流电压后，控制电路会监测输出电压或电流的变化情况，并根据需要对开关元件的工作状态进行调整。
当需要提供更大的输出电流时，开关元件导通，输入电源能量通过变压器传递到输出端；当需要较小的输出电流时，开关元件截止，变压器不再传递能量到输出端。
通过快速的开关过程，可以在较高频率下实现输入电压和输出电压的转换。
总结起来，开关电源电路通过开关元件的控制实现输入输出电压或电流的转换，具有高效率、小体积和稳定性等优点。
开关电源工作原理是什么-开关电源工作原理详解析
开关电源工作原理是什么?开关电源工作原理详解析开关电源由于重量轻、体积小，输出电压稳定，且纹波系数小等特点，被广泛应用。
一、开关电源的电源开关电源的电源是给开关电源供应电能的电源输入部分。
电原理如图1所示。
220V市电经从三极插针送入，经速熔保险管、双向滤波器、压敏电阻、电感、电容，到达整流电路。
其中，FU为速熔保险管，起限流爱护作用；双向滤波器、压敏电阻、电感、电容组成抗干扰电路，使整流电路得到一个较为抱负的AC220V电压。
二、开关电源的工作原理开关电源的电压转换，是由开关晶体管、脉冲变压器等组成的脉冲振荡器，产生脉冲电，将300V的直流电经脉冲变压器的次级变换成所需要的电压。
电原理如图2所示。
1、脉冲振荡器的工作原理1）脉冲振荡器的启动电源经R10、R10A、R15给Q3（三极管）的b极（基极）、e极（放射极）供应正向偏置电压，强迫Q3进入导通状态。
2）脉冲振荡器的振荡过程当Q3进入导通状态后，+Vc就会经脉冲变压器的初级线圈、Q3的c 极、e极、R15到电源的－Vc，此时脉冲变压器的次级线圈就会产感应电势，次级线圈的一端接在－Vc，另一端经R12、C8接到Q3的b 极，且感应电势的极性与初级线圈的自感电势是同极性的（图中初次极线圈的上端均为同名端），便得Q3的b极得到更大的基极电流，加速Q3的导通直至Q3进入饱和状态。
电路如图3所示。
当Q3饱和后，Ic不再变化，波形如图4中t0到t3。
经过t3到t4的饱和过程后，自感电势、感应电势的极性会随其反转，即上负下正。
次极线圈中这个反转后的电势，正极经R15加在Q1的e极，负极经R12、C8加在Q3的b极，使得Q3处于反向偏置，促使Q3快速地从饱和状态过度到截止状态，图中t4到t6。
Q3截止后，通过D8、R17、C7组成的汲取电路很快地将初极线圈中所产生的反向电势以及反向电流汲取掉，图中t6到t7。
完成了一个振荡周期。
之后振荡电路就会周而复始重复上述过程。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
把常见的几种开关电源结构和原理供大家参考:
1.正激电路
电路的工作过程:
²开关S开通后,变压器绕组N1两端的电压为上正下负,与其耦合的N2绕组两端的电压也是上正下负.因此VD1处于通态,VD2为断态,电感L的电流逐渐增长;
² S关断后,电感L通过VD2续流,VD1关断.S关断后变压器的激磁电流经N3绕组和VD3流回电源,所以S关断后承受的电压为 .
Ø变压器的磁心复位:开关S开通后,变压器的激磁电流由零开始,随着时间的增加而线性的增长,直到S关断.为防止变压器的激磁电感饱和,必须设法使激磁电流在S关断后到下一次再开通的一段时间内降回零,这一过程称为变压器的磁心复位.
正激电路的理想化波形:
变压器的磁心复位时间为:
Tist=N3*Ton/N1
输出电压:输出滤波电感电流连续的情况下:
Uo/Ui=N2*Ton/N1*T
磁心复位过程:
2.反激电路
反激电路原理图
反激电路中的变压器起着储能元件的作用,可以看作是一对相互耦合的电感.
工作过程:
²S开通后,VD处于断态,N1绕组的电流线性增长,电感储能增加;
²S关断后,N1绕组的电流被切断,变压器中的磁场能量通过N2绕组和VD向输出端释放.S 关断后的电压为:us=Ui+N1*Uo/N2
反激电路的工作模式:
²电流连续模式:当S开通时,N2绕组中的电流尚未下降到零.
输出电压关系:Uo/Ui=N2*ton/N1*toff
²电流断续模式:S开通前,N2绕组中的电流已经下降到零.
输出电压高于上式的计算值,并随负载减小而升高,在负载为零的极限情况下, ,因此反激电路不应工作于负载开路状态.
反激电路的理想化波形
3.半桥电路
半桥电路原理图
工作过程:
²S1与S2交替导通,使变压器一次侧形成幅值为Ui/2的交流电压.改变开关的占空比,就可以改变二次侧整流电压ud的平均值,也就改变了输出电压Uo.
²S1导通时,二极管VD1处于通态,S2导通时,二极管VD2处于通态,
²当两个开关都关断时,变压器绕组N1中的电流为零,VD1和VD2都处于通态,各分担一半的电流.
²S1或S2导通时电感L的电流逐渐上升,两个开关都关断时,电感L的电流逐渐下降.S1和S2断态时承受的峰值电压均为Ui.
由于电容的隔直作用,半桥电路对由于两个开关导通时间不对称而造成的变压器一次侧电压的直流分量有自动平衡作用,因此不容易发生变压器的偏磁和直流磁饱和.
半桥电路的理想化波形:
全桥电路
全桥电路原理图
工作过程:
²全桥逆变电路中,互为对角的两个开关同时导通,同一侧半桥上下两开关交替导通,使变压器一次侧形成幅值为Ui的交流电压,改变占空比就可以改变输出电压.
全桥电路的理想化波形
推挽电路:
工作过程:
²推挽电路中两个开关S1和S2交替导通,在绕组N1和N’1两端分别形成相位相反的交流电压,改变占空比就可以改变输出电压.
²S1导通时,二极管VD1处于通态,电感L的电流逐渐上升.
²S2导通时,二极管VD2处于通态,电感L的电流也逐渐上升.
²当两个开关都关断时,VD1和VD2都处于通态,各分担一半的电流.S1和S2断态时承受的峰值电压均为2倍Ui.
²S1和S2同时导通,相当于变压器一次侧绕组短路,因此应避免两个开关同时导通.
.。
