感谢您选用“SY2A150X-H”系列线切割专用变频 器。
本说明书为您提供了安装、参数设定、故障诊断 及维护本产品的注意事项，为了保证产品的正确安 装及使用，请在装机前详细阅读本说明书。
请保存好本说明书，并交给该机器的最终使用者。 连接或取下外部接插件之前请务必断开电源！等 待数码管熄灭后再进行操作。 为了确保安全，必须将本产品下部端子左侧的 “E”端可靠接地。 本产品可在交流150V-264V之间正常工作，千万 不要将380V电压接入L、N上。 绝对不可将输入电源接至变频器输出端子U，V， W。 本变频器适用于丝筒电机为750W以下的三相交流 电动机的线切割机床。 丝筒电机推荐使用三角型（220V）接法。 安装前应检查变频器下部八位压线端子螺丝是否 有缺少，如有缺少请仔细检查是否遗落在变频器内 部。 再次运输时请将八位压线端子的螺丝拧紧并使用 完整的原包装。
如果脉冲电源是用电平来控制启停，可以直接将信号线接在 该端子上。
当HFP灯点亮时，此三极管C-E结饱合导通，SIP第（10）脚 为低电平；HFP灯熄灭时，三极管截止，（10）脚为高电平。
三极管C-E结最大承受电压24VDC，500mA，可用来控制高频启 停的光藕。过高的电压，电流会造成内部电路损坏！
12页
4.2.10水泵和运丝开关的连接 水泵和运丝的开关可以由2种方式来控制：
（1）像传统的机器电床那样，设有“开水泵”“关 水泵”、“开运丝”、“关运丝”4个按钮，其中“开水 泵”、 “开运丝”使用常开按钮，“关水泵”、“关运 丝”使用常闭按钮（见图11）。
这里的“常开（常闭）按钮是指不按时断开（闭 合），按下是闭合（断开），松开后再次断开（闭合） 的不带锁的按钮。
3页
单，大幅度缩短机床生产周期，省去了繁杂的连接线， 降低成本，减少故障率。
十、在调试状态下忽略“加工结束”和“断丝检测 “信号，并可切换到低速状态，轻松地完成上丝。
十一、内置掉电及低压检测，掉电允许时间可调，掉 电时自动刹车，能有效防止电机困失控而造成的断丝、 丝筒超程。
十二、功能控制、变频调整一体化设计。线切割机床 在使用通用变频器时需要另外用电路来实现高频通断的 控制，左右传感器信号的转换，而使用双源线切割专用 变频器只需将关信号直接接入即可实现所有控制，与通 用变频器相比省去众多不必要的参数设置，安装使用简 单方便。
8页
反向运行YY秒后继续正向运行。 4.2.6.断丝检测的连接，D25针（14）、（15）
脚； 本变频器内置断丝检测电路，无需外部提供电源
，直接将D25针的第（14）、（15）脚接在前后（或上下 ）导电块上即可实现安全可靠的断丝检测（见图7）。（ 14）、（15）脚与其他端口在电气上完全隔离。
4.2.7开关高频的连接： 高频控制输出端的内部电路结构 高频控制输出端有2种输出形式： 继电器触点输出形式;D25针的第(24)和第（25）脚接内部 “开关高频继电器”的常开触点（见图8）
（表2）
SP2
SP1 SP0 对应的项目及
参数（出厂值）
0
0
0
P80
0
0
1
P70
0
1
0
P60
0
1
1
P50
1
0
0
P40
1
0
1
P30
1
1
0Leabharlann P2011
1
P10
11页
项目P(1-8)0中的数据都可以在0-80之间调节，在出 厂值中的P(1-8)0的数据是从小到大排列，你也可以根据 需要讲数值从大到小排列，例如， “P80=80”“P70=70”， “P60=60”，“P50=50”………..“P10=10”。
目录1
目录2
第一章 到货检查
SY2A150X-H双源线切割专用变频器在 生产中 均有严格的过程控制及质量检验 ，当你收到所定购的“线切割专用变频器” 时，首先要进行下列检查：
a.开箱前的检查： 外包装有无明显的破损、受潮、进水等
异 常 情况。 b.开箱后的检查：
检查包装内机器的数量、型号是否与你 定购的相 同，是否在运输过程中造成损坏 。查看包装箱内的物品是否与“装箱单”上 的一致，有无缺少。 c.如有问题请与和您洽谈的销售人员或经 销商联系。
（2）当极性调整界面中项目P57=1时，分别在，SP1 、SP0与0V之间接2个常开按钮即可实现在8个段速之间的 循环切换。
4.2.9低速上丝功能的现实： 将3根信号线经三个二极管（1N4007）后连在一起 与OV之间接一个开关（见图10），并将此开关与“调试 ”开关联动，在上丝时闭合此开关使运丝电机在0段速下 低速运行（项目P80=15HZ）并忽略对“断丝”及“加工 结束”的检测。其他7段速作为7刀切割时使用。 这个功能也可以通过控制柜上的电路来实现。
5页
意为该端口与0V断开时变频器认为左行程或右行程信号 有效。 （详见本说明书第20页：5.3节 外部端口极性的调整）。 （表1）
（b)使用行程开关时将左换向开关的常开触点（或常闭触 点）接在D25针的（9）脚与0V之间，右换向开关的常开 触点（或常闭触点）接在D25针的（10）脚与0V之间即可 实现左右换向。 （c)使用接近开关时只能使用NPN型号，只有这样信号线 才有与0V连通的可能，信号才能被送入。接近开关的电源 可使用本机提供的12V。
2页
第三章 基本的性能介绍
“SY2A150X-H 双源”线切割专用变频器性能介绍： 一、左右行程、超程信号、加工结束信号直接送入变频器进 行控制。 二、内部设计有独特的断丝检测电路，无需外部电源供电， 直接将”丝+“和”丝-”引线接在钼丝接触的导电块上就能完 成安全、可靠的断丝检测。也可以使用“重锤"或其他形式的断 丝检测，方便灵活，适应性强。 三、根据不同的机械特性使运丝电机的加速速度在大范围内 可调，使换向速度更快，效率更高。 四、内置水泵控制开关，可直接控制单相水泵的启停，使用 三相水泵时需外加交流接触器。 五、左右行程、加工结束、开关高频等输入、输出信号极性 可调。左右行程可以使用行程开关或接近开关，常开、常闭可 选，适应不同厂家的要求。 六、使用 3 根信号线进行 8 段速控制，每一段速均能在0HZ80HZ之间调节，使机床能适应不同工件的加工要求，显著提高 切割面光洁度，扩大机床的适用范围。 七、无条纹切割。本机设有”定时换向（或称进三退二）” 功能，在加工时使电机从左至右运行X秒后，自动换向从右至左 运行Y秒（一般设X>Y），能显著减少切割条纹，提高切割光洁 度和精确度，提高产品竞争力。具有“左右行程开关换向”与 “定时换向”的切换端子，可方便地在两者之间进行切换。 八、变频器在收到加工结束信号后的停机方式根据不同用户 的使用习惯可设置为立即停机、停在左边或停在右边。 九、设有运丝、水泵启停的外部按钮。使机床内部线路更简
第4.2节 控制信号的连接 D25针引脚的定义（见表1） 在实际的D25针端口中，上一排共13针，其中左上角为（13） 脚，右上脚为第（1）脚，下一排共12针，左下角为第（25）脚， 右下脚为第（14）脚。
4.2.1. 左右行程开关（或称：左右换向开关）的连接，D25针 的第(9)、(10)脚：
（a)左右换向开关可以使用“行程开关”或“接近开关”，相 比之下接近开关为无触点形式可靠性较高。左右换向开关的常开、 常闭形式可在参数设定器中调节，但左右必须为同一极性。使用 常开时将极性调节界面中的“P37=00”，意为该端口与0V接通时 变频器认为左行程或右行程信号有效；使用常闭时将“P37=01”,
4.2.4.调试信号的链接，D25针第（2）脚： 调试端口的作用： 当D25针的第（2）脚与0V接通时，变频器忽略对“加 工结束”和“断丝”信号的检测，这种状态称为“调试状 态”。此状态主要用在变频器安装调试和上丝的时候。 当D25针的第（2）脚断开时，称为“正常状态”。 4.2.5.定时换向信号的连接，D25针第（1）脚： 当D25针的第（1）脚与0V接通时，变频器进入“定时 换向模式”，变频器将根据项目“P16=XX"(正向运行时间） 正向运行XX秒后，再根据项目“P26=XX”（反向运行时间）
9页
如果脉冲电源的启停控制需要用继电器隔离可使用此种形式。 例如有的高频电源是靠接通或断开振荡板电源来控制启停的。
当时HFP灯点亮时，继电器吸和，（24）(25)闭合；HFP灯熄 灭时，继电器释放（24）(25) 断开 。
（2）三极管集电极输出形式；NPN三极管的电极接SIP插件第 （10）脚，发射极接0V（见图9）。
4页
第四章 系统连线
第4.1 节 控制信号内部电路结构 4.1.1.外部信号输入端的内部电路结构： 所有信号输入端的内部电路均可等效为图3（实际电路要稍 复杂）
内部12v电源经光耦发光管的正极进入由负极出，再经一电阻 外部端子连接。当外部端子悬空或电压较高时内部光耦不工作， 当与0V接通时，光耦导通，信号被送入内部电路。
6页
蓝色线为电源负极，接0V（17,18,19)。详细信息请参阅接近开关 的使用说明。
4.2.2.超程信号的连接，D25针的第（8）脚： 将超程开关接在D25的（8）脚与0V之间即可实现“超程”保 护。 超程开关可以使用“行程开关”或“NPN型接近开关”，超程 开关只能是常闭型的。 4.2.3.加工结束信号的连接，D25针第（3）脚： 加工结束信号来自控制制柜，在控制柜内部一般是一个继电器 的一组触点。加工结束可以使用常开或常闭形式，具体参数可在 参数设定器中调节。 （a)使用常开触点：将D25针第（3）脚接在这组触点的常开 点上，将0V接在动触点上（见图4）。使用常开触点时应将“极性 调节”界面中的“p27=00”，意为该端口与0V接通时变频器认为 “加工结算信号”有效。
10页
当前段速的频率值是就应调，“项目P80”中的参数（出 厂值P80=15,单位：HZ；） 如果SP2与0V断开，SP1与OV接通，SPO与OV接通，记 作100，此时改变当前段速的频率值是就应调“P40”中 的参数（出厂值P40=35）。 如果SP2与0V断开，SP1与OV接通，SPO与OV断开，记 作111，此时改变当前段速的频率值时就应调“P10”中 的参数（出厂值P10=50。所以，SP2，SP1, SP0，悬空时 ，电动运行在50HZ(出厂值)
变频器说明书

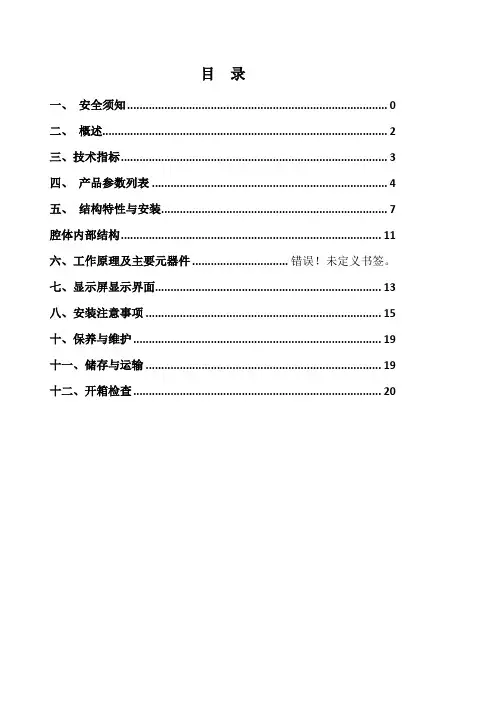

目录一、安全须知 0二、概述 (2)三、技术指标 (3)四、产品参数列表 (4)五、结构特性与安装 (7)腔体内部结构 (11)六、工作原理及主要元器件 ............................... 错误！未定义书签。
七、显示屏显示界面 (13)八、安装注意事项 (15)十、保养与维护 (19)十一、储存与运输 (19)十二、开箱检查 (20)一、安全须知为了您的人身和设备安全，在使用本变频器之前，请仔细阅读本章节内容，并在以后的搬运、安装、调试、运行、维修过程中严格执行。
1、使用警告和标识定义关于对特定条件及其它会导致人员伤害或设备损坏的警告本符号提示如果不按要求操作，可能导致死亡、重伤或严重的财产损失。
本符号提示如果不按要求操作，可能使身体受伤或设备损坏。
本符号说明操作时需注意的事项。
本符号提示一些有用的信息。
2、安全须知2.1、非专职人员不得擅自操作本设备！2.2、设备外壳必须良好接地！2.3、禁止直接对连接到变频器上的电缆进行绝缘摇测！2.4、接线时请注意输入接线柱标志 R、S、T(电源)和输出接线柱标志 U、V、W（电机）不得接错！2.5、将变频器从地面运至工作地点第一次上电前或长期存放之后再上电，应确认内部完好、无积露！2.6、不得随意改变本说明书规定的配接设备！2.7、设备应避开有淋水的地方！2.8、变频器防爆及电气性能，出厂前均已检验合格，严禁用户改动变频器壳体的结构和电气参数，并做好隔爆面的防护，避免磕碰划伤！2.9、设备在带电情况下，严禁松动隔爆壳紧固件，在检修或处理故障时，请注意“严禁带电开盖”、“断电后 15分钟开盖”！2.10、断电后15分钟，才允许打开前门！2.11、检修被驱动设备时，务必断开变频器的隔离开关！2.12、检修变频器前，断开隔离开关，并断开前级电源！二、概述1、适用范围矿用隔爆兼本质安全型交流变频器（以下简称变频器）适用于交流50Hz、电压660V或1140V供电系统、630kW 及以下三相交流永磁同步电动机的调速控制。
线切割变频器说明书
第一章到货检查XINHY鑫弘宇线切割专用变频器在生产中均有严格的过程控制及质量检验,当你收到所定购的“线切割专用变频器”时首先要进行下列检查：开箱前的检查：(a)外包装有无明显的破损、受潮、进水等异常情况。
开箱后的检查：(a)检查包装内机器的数量，型号是否与你定购的相同，是否在运输过程中造成损伤。
(b)查看包装箱内的物品是否与“装箱单”上的一致，有无缺少。
（c）如有问题请与和你洽谈的销售人员或经销商联系。
第二章 产品外观及各部分名称。
（图1）变频器整体外观图（见图1）。
（图2）将变频器下部盖板两侧的螺丝松开即可取下上盖（见图2）。
图中各部分名称：（1）开关高频指示灯。
（2）异常指示灯。
（3）3位数码管。
（4）4个按键。
（5）变频器外部预留的通讯端口。
（6）D25针，控制信号输入输出端口。
（7）8位压线端子，连接电源，丝筒电机，水泵。
（8）交流电源输入指示灯。
（9）盖板内预留的通讯端口。
（10）SIP10控制信号端口。
第三章基本的性能介绍“鑫弘宇XINHY-BZ型”线切割专用变频器性能介绍：一、左入、右入及超程信号直接送入变频器进行换向控制。
二、内部设计有独特的断丝检测电路，无需外部电源供电，直接将“丝A”和“丝B”引线接在与钼丝接触的上下导电块上就能完成安全、可靠的断丝检测。
你可以使用“重锤”或其他形式的断丝检测，方便灵活，适应性强。
三、根据不同的机械特性使运丝电机的加速度在大范围内可调，使换向速度更快，效率更高．四、内置水泵控制开关，可直接控制单相水泵的启停，使用三相水泵时需外加继电器。
五、左入、右入、加工结束、开关高频等外部输入、输出信号极性可调, 左入、右入可以使用接近开关或行程开关、常开、常闭任你选择，适应不同厂家的要求。
六、使用3根信号线进行8段速控制,每一段速均能在0HZ-80HZ之间调节。
使机床能适应不同工件的加工要求，显著提高切割面光洁度，括大机床的适用范围。
七、无条纹切割。
本机设有“定时自动换向”功能，在加工时使电机从左至右运行X秒后，自动换向从右至左运行Y秒（一般设X >Y）,能显著减少切割条纹,提高切割光洁度和精确度,提高产品竞争力。
易能电气EDS760系列线切割专用变频器 说明书
深圳市易能电气技术有限公司 SHENZHEN ENCOM ELECTRIC TECHNOLOGIES CO.,LTD.使用手册线切割专用变频器0.75KW EDS760系列Ver: 1.0ISO9001质量体系认证目 录1 安全信息与使用注意事项1.1 安全注意事项1.2 使用范围1.3 使用注意事项1.4 报废注意事项2 变频器的型号与规格2.1 购入检查2.2 变频器型号说明2.3 变频器规格说明2.4 外形尺寸2.5 操作键盘及键盘安装盒外形尺寸3 变频器的操作3.1 基本运行配线图3.2 变频器端子定义3.2.1 P1端子定义3.2.2 端子功能说明3.3 键盘的操作与使用3.3.1 键盘布局3.3.2 键盘功能说明4 功能参数一览表4.1 表中符号说明4.2 功能参数一览表4.3 多段速功能5 报警码类型11 2 2 3 3 3 3 3 4 4 5 5 5 5 6 6 6 7 9 9 910111 安全信息与使用注意事项为了确保您的人身与设备的安全，请您在使用变频器之前，务必认真阅读本章内容。
1.1 安全注意事项本使用手册中与安全相关的警示有如下两种：本符号说明操作时需要注意的事项及如果不按要求操作，可能使身体受伤或设备损坏121.2 使用范围(1) 本变频器仅适用于线切割专用三相交流异步电动机。
(2) 如果将变频器用于其他场所时，请向厂家咨询；(3)本产品不要用于与生命、重大财产、安全设备等相关的可靠性要求非常高的设备。
1.3 使用注意事项(1) EDS760系列变频器为电压型变频器，使用时电机的温升、噪声和振动与工频运行相比较略有增加，属正常现象。
(2) 如果需要以低速恒转矩长期运行，必须选用变频电机。
若使用一般的异步交流电机低速运行时，应监控电机温度或采取强制散热措施，以防烧毁电机。
(3) 若超过电机额定频率运行时，除了考虑电机的振动、噪音增大外，还必须确保电机轴承及机械装置的使用速度范围，请务必事先确认。
变频器说明书

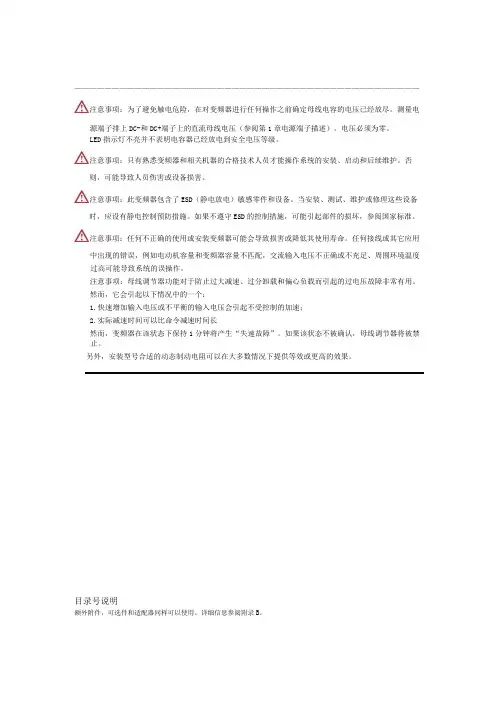

——————————————————————————————————————————————注意事项：为了避免触电危险，在对变频器进行任何操作之前确定母线电容的电压已经放尽。
测量电源端子排上DC-和DC+端子上的直流母线电压（参阅第1章电源端子描述）。
电压必须为零。
LED指示灯不亮并不表明电容器已经放电到安全电压等级。
注意事项：只有熟悉变频器和相关机器的合格技术人员才能操作系统的安装、启动和后续维护。
否则，可能导致人员伤害或设备损害。
注意事项：此变频器包含了ESD（静电放电）敏感零件和设备。
当安装、测试、维护或修理这些设备时，应设有静电控制预防措施。
如果不遵守ESD的控制措施，可能引起部件的损坏，参阅国家标准。
注意事项：任何不正确的使用或安装变频器可能会导致损害或降低其使用寿命。
任何接线或其它应用中出现的错误，例如电动机容量和变频器容量不匹配，交流输入电压不正确或不充足、周围环境温度过高可能导致系统的误操作。
注意事项：母线调节器功能对于防止过大减速、过分卸载和偏心负载而引起的过电压故障非常有用。
然而，它会引起以下情况中的一个：1.快速增加输入电压或不平衡的输入电压会引起不受控制的加速；2.实际减速时间可以比命令减速时间长然而，变频器在该状态下保持1分钟将产生“失速故障”。
如果该状态不被确认，母线调节器将被禁止。
另外，安装型号合适的动态制动电阻可以在大多数情况下提供等效或更高的效果。
目录号说明额外附件，可选件和适配器同样可以使用。
详细信息参阅附录B。
变频器额定值目录号框架大小尺寸规格W×H×D输入电压千瓦(kW)马力(HP)输出电流(A)面板安装240V 50/60Hz 1- 相0.75 1 4.2 HPVFE02S0D75 A72×185.5×1461.5 2 8 HPVFE02S1D5 B100×174×146.52.2 3 11 HPVFE02S2D2240V 50/60Hz 1- 相带有内部EMC滤波器0.75 1 4.2 HPVFE02S0D7501 A72×185.5×1461.5 2 8 HPVFE02S1D501 B 100×174×146.52.2 3 11 HPVFE02S2D201240V 50/60Hz 3- 相0.75 1 4.2 HPVFE02T0D75 A 72×185.5×1461.5 2 8 HPVFE02T1D52.2 3 12 HPVFE02T2D2 B 100×174×146.53.7 5 17.5 HPVFE02T3D75.5 7.5 25 HPVFE02T5D5 C 130×258×189.8 7.5 10 33 HPVFE02T7D5460V 50/60Hz 3- 相0.75 1 2.5 HPVFE04T0D75 A 72×185.5×1461.5 2 4.2 HPVFE04T1D52.2 3 6 HPVFE04T2D2 B 100×174×146.53.7 5 8.7 HPVFE04T3D75.5 7.5 13 HPVFE04T5D5 C 130×258×189.8 7.5 10 18 HPVFE04T7D511 15 24 HPVFE04T11460V 50/60Hz 3- 相有内部EMC滤波器0.75 1.0 2.5 HPVFE04T0D7501 A 72×185.5×1461.52.0 4.2 HPVFE04T1D5012.23.0 6.0 HPVFE04T2D201 B 100×174×146.53.7 5.0 8.7 HPVFE04T3D7015.5 7.5 13.0 HPVFE04T5D501 C 130×258×189.8 7.5 10.0 18.0 HPVFE04T7D50111.0 15.0 24.0 HPVFE04T1101第1 章安装/ 接线本章提供HPVFE 变频器安装和接线的信息。
线切割单板机控制说明书
第一部分：使用和操作说明HX-Z5（HX-A5）型控制器是HX-Z（HX-ZA）型控制器的升级版。
HX-Z（HX-ZA）型控制器的操作可参照HX-Z5（HX-A5）型控制器使用说明。
HX-A5（HX-ZA）型是直线控制器，阅读使用说明时可省略锥度部分。
第一章概述ＨX-Ｚ5（HX-A5）线切割电脑控制器采用ＭＳＣ-５２系列单片机为主机，性能稳定，工作可靠，体积小，价格低。
是目前国内性能价格最理想的电火花线切割控制器。
一、主要功能与技术指标1、并行工作：加工控制同时可输入编辑程序和进行快速校零工作。
2、程序容量：２１５８条加工指令。
3、输入方式：键盘，纸带和直接与编程机通信。
4、最大控制长度和圆弧半径：最大长度为１０米，最大圆弧半径为１００米。
5、间隙补偿：３Ｂ直接间隙补偿：补偿量为0-9999um。
6、齿隙补偿：用于提高旧机床的侍传动精度，补偿量为0-49um。
7、数据保护：在切割加工过程中，对被加工程序段和参数数据进行保护，不能进行修改，插入，删除等编辑操作。
8、运行方式：任意角度旋转，平移；指令倒走；比例缩放；快速校零瞬间完成。
9、回退功能：短路自动回退，消除短路后自动转为切割，也可按键手动回退；自动回退等待时间在1-99秒内任意设定。
10、断丝功能：按键控制XYUV四轴返回起始点。
11、清棱功能：段末高频延时消除钼丝滞后，可加工出清棱角工件，高频延时时间在0.1-9.9秒内任意设定。
12、锥度控制：具有一般等锥体加工控制功能和上下异型面加工控制功能。
13、停机控制：加工结束报警并输出机床停机信号。
14、断电保护：断电保存加工程序和加工状态，来电后从掉电处继续往下切割。
15、驱动方式：三相六拍，五相十拍(锥度)任选。
16、电脑传输：应答传输和同步传输兼容使用。
同步传输可根据电脑的速度来快速传输程序。
（此功能只有（HX-Z5，HX-A5）控制器具有）17、坐标自动清零：新工件加工时控制器内部坐标自动回零位，这样便与客户在加工过程的回原点操作。
C3000系列微机线切割控制器说明书
等功能.在上档状态下可执行电报头程序输入,编程器数据通信,程序作废,校零;旋转,平移,缩放操作,间隙补偿量的设置等等功能在设
置状态下操作.
该控制器在加工控制的同时可输入其它程序,还可进行快速校零运算;这对用户来说是很有益的.
键盘处理程序采用状态变量法和直接分析法进行设计,操作只能按约定的序列进行,排拆所有无关的输入,同时所有执行命令键互锁,防止误操作,提高了系统的安全性和可靠性.
B B 500 B 500 GY SR4等等
2.检查
三.控制器接线表32
附一功能速查表36
附二控制器出错提示定义39
附三3B程序的编写方法40
编后注意事项43
特别提醒:
本控制器国家版权号
为:2006SR02778 ;操作前
请详细阅读使用说明书!
—1—
第一章概述
C3000系列微机线切割控制器采用MSC-51系列单片机为主机,功能齐全先进,操作直观简便,调试维护方便,运行稳定可靠,体积小,
—3—
第二章操作说明
一.开机状态
控制器开机,有下列四种显示状态.
1.显示GOOD
此时控制器内部正常,停电保护可靠;有些机型后八位同时有
实时时针显示.
2.显示原有加工状态(计数xxJ)
此时开动机床即可继续进行切割加工.暂停后,连续按三次D
键,将退出原有加工状态.
3.显示闪烁GOOD,并音响报警
表明控制器内部ROM数据出错,不能按原有状态进行继续加工.
价格低.能与各种类型的线切割机床,高频脉冲电源和线切割编程机配套;是目前国内性能价格最理想的线切割控制器.
一.主要功能与技术指标
变频器使用手册
中压变频调速装置使用手册TK2000-200系列大港油田中成机械制造有限公司本手册的解释权属中成公司。
用户在使用TK2000-200的过程中有技术或工程上的问题，请与中成公司联系。
本手册一般随中压变频装置一起供货，未经本公司许可，用户不得以任何方式对外泄露本手册的内容。
目录一、概述 1二、主要技术性能指标 2三、结构和工作原理 3四、尺寸重量 6五、安装 6六、使用操作 7七、故障分析与排除 10八、出现故障时处理程序和方法 11九、保养与维护 11十、运输、贮存 11 十一、开箱及检查 12 十二、订货须知 12一、概述1、中压变频装置特点我公司的HYVER-MV中压变频器是根据油田采油潜油泵而设计的专用的变频调速装置。
该产品已通过了机电部天津电气传动研究所的型式试验，已通过了由市科委组织的新产品鉴定。
该变频器与通用的中压变频器相比具有独特的三电平、中点电位自动箝位的优点，结构简单，可靠性高。
输出纹波及电源侧谐波分量小，智能化程序高等特点。
属真正的高——高方案。
技术特点：1）每个主管承受的关断电压仅为1/2直流环节电压；2）变频器输出的电压减少了dv/dt对电机、电缆的绝缘冲击；3）三电平的拓扑结构；4）开关损耗小，易散热；5）中点电位自动箝位；6）输出阶梯正弦PWM波形，输出加装电抗器，对电机、电缆绝缘无损害；7）具有参数设定功能；8）具有LED显示。
2、适用范围TK2000-200中压变频器主要用于油田潜油电泵的调速，同时也适用于输油泵、注水泵、城市用水工程、输水回压泵、城市水厂水泵、电力行业的风机、水泵、火力辅机、钢铁行业的送风机、引风机、排水泵、采矿业的风机、排水泵等。
3、产品品种规格1）功率：45KW-200KW；2）输出频率：0-150HZ；3）电压等级：1KV-3KV。
4、正常使用条件1）海拔不超过1000m，如超过1000m，降额使用；2）工作环境温度-5℃-+40℃，工作环境温度变化应不大于5℃/h，如果环境温度超过允许值，应考虑配备相应的空调设备。
变频器的使用共38张PPT
02
CATALOGUE
变频器选型与参数设置
选型依据及注意事项
负载类型
根据负载特性选择适合的变频器 类型，如恒转矩负载、变转矩负
载等。
额定功率
确保变频器的额定功率不小于电 动机的额定功率，并留有一定余 量。
控制方式
根据控制需求选择开环或闭环控 制方式，以及相应的控制算法。
环境条件
考虑变频器工作的环境温度、湿 度、海拔高度等因素，选择符合
现。
控制电路
实现对主电路的控制，包括电 压、频率、电流等参数的调节。
常见类型及其特点
电压型变频器
直流回路的滤波是电容， 输出电压为矩形波或阶 梯波，适用于多台电机
并联运行。
电流型变频器
直流回路的滤波是电感， 输出电流为矩形波，适 用于单台电机独立运行。
通用型变频器
适用于各种负载类型， 具有多种保护功能，但
预防措施建议
定期检查
定期对变频器进行检查和维护，及时发现并 处理潜在故障。
操作规范
严格按照变频器操作规程进行操作，避免误 操作导致故障发生。
环境控制
保持变频器周围环境清洁、干燥、通风良好， 避免灰尘、潮湿等不利因素影响。
备件储备
储备一定数量的变频器易损件和关键元器件， 以便在故障发生时能够及时更换。
绿色环保成为主流
环保意识的提高将推动变频器行业向更加绿 色、环保的方向发展。
国际化合作加强
国内外变频器企业将加强技术交流和合作， 共同推动行业进步和发展。
05
CATALOGUE
故障诊断与排除方法
常见故障类型及原因剖析
过电流故障
可能由于负载速时间太短、制动单元或制动电阻损坏等原因造成。
20110815数控线切割控制系统说明书(最新)
4.1控制器接口定义
30芯航空插头接口定义：
1—U1,2—U2,3—U3,4—V1,5—V2,6—V3，7—步进电源正，
8—X1，9—X2，10—X3，11—X4，12—X5，13—Y1，14—Y2，15—Y3
16—Y4，17—Y5，18、23—步进电源正，19、20—关机，21、22—开关高频,
恒流步进驱动电源
步进驱动电源是线切割机床中步进电机的供电设备，对保证工件的加工精度至关重要。本控制系统采用恒流驱动电路来驱动马达，保证电机每路线圈流过的电流相同，运转平稳，马达高速运转不失步。驱动主元件为原装进口功率三极管13007，性能稳定。整体电路功耗极小，四轴联动功耗≤150W。
第二章 高频脉冲电源
②如X轴步进失步，输入行走X轴的程序，将变频调至较慢，察看步进电路板上的发光二极管是否闪亮来判断该驱动功率管是否损坏，步进驱动信号线是否断路。
排除方法：①若+10V电压正常，则驱动电源正常，若输出电压明显低于+10V，则驱动电源有故障，滤波电容10000µF/63V损坏或桥堆断路，需更换。
②步进电路板上的发光二极管不正常，由步进驱动信号线断路。驱动板上的指示灯都正常，则检查步进输出的八孔接线端子是否松动，30芯航空插座是否连接好。
高频面板操作示意：
PwPi
5us10us20us40us高压1 2 2 4
低压
脉宽选择高频电压脉间选择
1 1 1 2 2 2
高频脉冲功放管
加工时最左边的两个功放管一定要打开（箭头所指）
脉冲调节参数如下：
高频脉宽：四个独立船型开关5µs、10µs、20µs、40µs通过组合可产生15种不同的方波信号。
工件厚度
C3000系列微机线切割控制器说明书
