小实验自制杆秤PPT课件
小实验自制杆秤(精品资料)PPT
大家看她做什么呢？ 秤 东 西
科学点亮智慧人生
告诉你们一个秘密
不同的秤可以称量不同的重物
科学点亮智慧人生
哇！好神奇啊！用杆秤怎样称物体的重量呢？
大家看她做什么呢？ 不同的秤可以称量不同的重物 大家看她做什么呢？ 用杆秤怎样称物体的重量呢？ 用杆秤怎样称物体的重量呢？ 大家看她做什么呢？ 杠杆平衡原理 不同的秤可以称量不同的重物 不同的秤可以称量不同的重物 三、杆秤称重的工作原理 不同的秤可以称量不同的重物 大家看她做什么呢？ 杠杆平衡原理 大家看她做什么呢？ 杠杆平衡原理 不同的秤可以称量不同的重物 三、杆秤称重的工作原理
科学点亮智慧人生
探究实验
一、杆秤的组成
提绳
秤盘 〔秤钩〕
科学点亮智慧人生
刻度
秤杆 秤砣
杆秤的构造
提绳
秤砣 秤盘
探究实验
不同的秤可以称量不同的重物
二、杠杆平衡的条件 三、杆秤称重的工作原理
不同的秤可以称量不同的重物
用杆秤怎样称物体的重量呢？
三、杆秤称重的工作原理
不同的秤可以称量不同的重物
大家看她做什么呢？
杠杆平衡原理
科学点亮智慧人生
ห้องสมุดไป่ตู้
准备好了吗？开始实验啦！
加油哦！一 定要努力自 己完成！
科学点亮智慧人生
不同的秤可以称量不同的重物
不同的秤可以称量不同的重物
不同的秤可以称量不同的重物
阻力 用杆秤怎样称物体的重量呢？
三、杆秤称重的工作原理
不同的秤可以称量不同的重物
用杆秤怎样称物体的重量呢？
用杆秤怎样称物体的重量呢？
大家看她做什么呢？
三、杆秤称重的工作原理
“四两拨千斤”——简易杆秤的制作
◎重庆市育才中学校 边毅然 李建 刘颖
一、制作原理
杆秤的工作原理如图1所示，根据杠杆原理，当杆秤水平时，符合杠杆平衡条件m 1g ×L 1=m 2g ×L 2，即可根据秤砣的质量计算出物体的质量，再在秤杆对应位置标明刻度即可。
二、制作材料与工具
长度约40 cm、直径约0.5 cm 的木棍1根，方形小塑料盘1个，10 g 钩码3个，棉线若干，美工刀，刻度尺，铅笔，
锡箔纸，如图2所示。
三、制作步骤
1.制作秤盘
用美工刀在小塑料盘的4个角上分别开4个小孔，然后穿上4根等长的棉线，将棉线打结，一个秤盘就做好了，如图3。
图1 杆秤的工作原理
图2 制作材料与工具
图 3 制作完成的秤盘
提手
秤砣
待称物体。
1自制杆秤
同学们知道曹冲称 象的故事吗？
曹冲称象用什么称 石头的重量呢？
古代的称重量工具
杆秤
秤的种类有哪些？
秤是测定物体质量的衡器。秤的类型有 杆秤、台秤、案秤、弹簧秤、电子磅秤、 托盘天平、电子秤、装载机电子秤。
秤的种类有哪些？
地磅秤
杆秤的原理和结构？
杆秤是秤的一种，是利用杠杆原理 来
称质量的简易衡器，由木制的带有秤 星的秤杆、金属秤锤、提纽等组成。
木杆秤是鲁班发明的。 另一种说法是范蠡所制。
杆秤为什么能称量？
杠杆
作用力、力臂、支点
杠杆平衡的条件 动力×动力臂=阻力×阻力臂
杆秤是如何保持平衡的呢？
动力×动力臂 =阻力 ×阻力臂
动力臂和阻力（秤砣重量）保持不变，阻力臂随着 动力（重量）增加而增加；阻力臂随着动力（重量） 的减小而减小。
5.以此类推，可以找出50克、60克、70克、80克 的位置。
总结
杠杆平衡的条件
动力×动力臂 =阻力 ×阻力臂
思维拓展
1、杆秤做好了，你会用杆秤秤物体的重 量吗？你的杆秤最多能称物体的重量是多 少呢？
2、同学们，你还见过什么样的杆秤？你会 读数吗？
3.制作秤锤：用一条线绳将秤锤系好。
4.画刻度：先放1个螺母在秤盘中，（每个螺母重
20克）盘中重物重20克，调节秤锤的位置，直到秤 杆平衡，标示出此时秤锤的位置即为20克，再放两 个螺母在秤盘中，盘中重物重40克，调节秤锤的位 置，直到秤杆平衡，标示出此时秤锤的位置即为40 克，以定盘星的位置为标准，划分杆秤的刻度。
杆秤的称量方法
0刻度
20刻度Βιβλιοθήκη 20克40刻度40克
杆秤的组成
1、一定确保秤盘上的三根线绳长度相等。 2、用绳子绑秤砣时要在秤砣的突出处绑紧，打死 结。

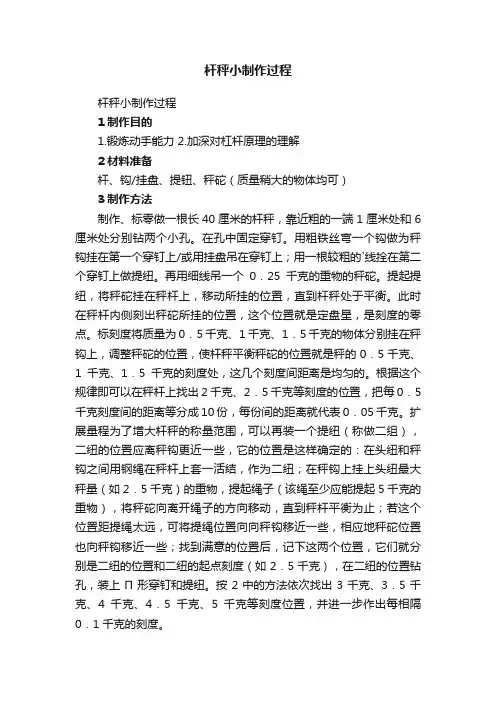

杆秤小制作过程
杆秤小制作过程杆秤小制作过程1制作目的1.锻炼动手能力2.加深对杠杆原理的理解2材料准备杆、钩/挂盘、提钮、秤砣（质量稍大的物体均可）3制作方法制作、标零做一根长40厘米的杆秤，靠近粗的一端1厘米处和6厘米处分别钻两个小孔。
在孔中固定穿钉。
用粗铁丝弯一个钩做为秤钩挂在第一个穿钉上/或用挂盘吊在穿钉上；用一根较粗的`线拴在第二个穿钉上做提纽。
再用细线吊一个0．25千克的重物的秤砣。
提起提纽，将秤砣挂在秤杆上，移动所挂的位置，直到杆秤处于平衡。
此时在秤杆内侧刻出秤砣所挂的位置，这个位置就是定盘星，是刻度的零点。
标刻度将质量为0．5千克、1千克、1．5千克的物体分别挂在秤钩上，调整秤砣的位置，使杆秤平衡秤砣的位置就是秤的0．5千克、1千克、1．5千克的刻度处，这几个刻度间距离是均匀的。
根据这个规律即可以在秤杆上找出2千克、2．5千克等刻度的位置，把每0．5千克刻度间的距离等分成10份，每份间的距离就代表0．05千克。
扩展量程为了增大杆秤的称量范围，可以再装一个提纽（称做二组），二纽的位置应离秤钩更近一些，它的位置是这样确定的：在头纽和秤钩之间用钢绳在秤杆上套一活结，作为二纽；在秤钩上挂上头纽最大秤量（如2．5千克）的重物，提起绳子（该绳至少应能提起5千克的重物），将秤砣向离开绳子的方向移动，直到秤杆平衡为止；若这个位置距提绳太远，可将提绳位置向向秤钩移近一些，相应地秤砣位置也向秤钩移近一些；找到满意的位置后，记下这两个位置，它们就分别是二纽的位置和二纽的起点刻度（如2．5千克），在二纽的位置钻孔，装上Π形穿钉和提纽。
按2中的方法依次找出3千克、3．5千克、4千克、4．5千克、5千克等刻度位置，并进一步作出每相隔0．1千克的刻度。
*标定精确度杆秤刻度标定后，可用标准秤校准，得出自制杆秤的误差范围。
自制小杆秤
在力的作用下可以绕一个固定点转动的硬棒叫杠杆。 杠杆的三个要素：作用力、支点、力臂。 杠杆平衡的条件：动力ｘ动力臂＝阻力ｘ组力臂。
三、公平交易—杆秤称重的实验原理
杆秤称重的原理就是杠杆平衡的条件。 称重时根据被称物的轻重，使砣绳在秤杆上移动以保持平 衡。根据平衡时砣绳所对应的秤杆上的星点，就可读出被称物 的重量数。
一、说生活中观察一下，杆秤与天平的作用有什 么相同和不同之处？
三、试一试，用什么办法扩大杆秤的量程呢？
大 家 看 她 在 做 什 么 ？
一、杠杆原理
在力的作用下绕固定点转动的硬棒叫杠杆。 给我一个支点我能撬起整个地球！
一、杠杆原理
杠杆五要素：动力、阻力、支点、动力臂、阻力臂。 杠杆平衡的条件：动力×动力臂＝阻力×阻力臂。
二、认识杆秤各个部件的作用
秤杆：刻度、秤盘
提绳：拎起杆秤
秤砣：相当砝码
秤盘：盛重物
三、学习使用杆秤称 重
定盘星
定盘星的位置：把秤砣挂在这里时，正 好使不盛重物的杆秤保持平衡状态。 称较轻的物品时秤砣的位置离提绳较近 称较重的物品时秤砣的位置离提绳较远
称的物品重，秤砣离提绳较远； 称的物品轻，秤砣离提绳较近。
一、杆秤的结构
杆秤是由木制的秤杆、秤钩、提绳、秤砣及刻度构成的。

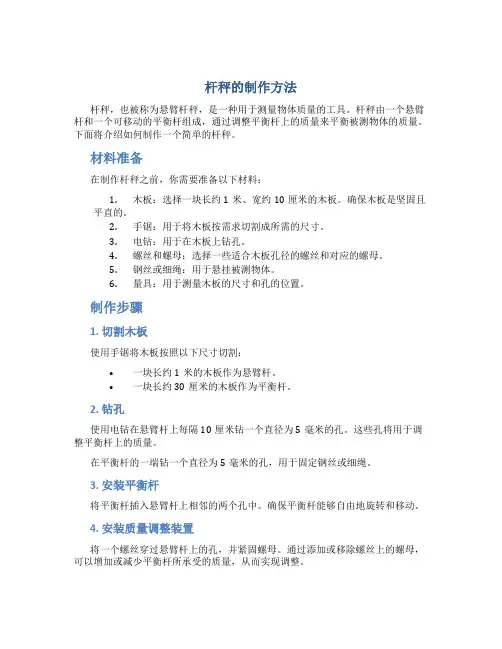

杆秤的制作方法
杆秤的制作方法杆秤，也被称为悬臂杆秤，是一种用于测量物体质量的工具。
杆秤由一个悬臂杆和一个可移动的平衡杆组成，通过调整平衡杆上的质量来平衡被测物体的质量。
下面将介绍如何制作一个简单的杆秤。
材料准备在制作杆秤之前，你需要准备以下材料：1.木板：选择一块长约1米、宽约10厘米的木板。
确保木板是坚固且平直的。
2.手锯：用于将木板按需求切割成所需的尺寸。
3.电钻：用于在木板上钻孔。
4.螺丝和螺母：选择一些适合木板孔径的螺丝和对应的螺母。
5.钢丝或细绳：用于悬挂被测物体。
6.量具：用于测量木板的尺寸和孔的位置。
制作步骤1. 切割木板使用手锯将木板按照以下尺寸切割：•一块长约1米的木板作为悬臂杆。
•一块长约30厘米的木板作为平衡杆。
2. 钻孔使用电钻在悬臂杆上每隔10厘米钻一个直径为5毫米的孔。
这些孔将用于调整平衡杆上的质量。
在平衡杆的一端钻一个直径为5毫米的孔，用于固定钢丝或细绳。
3. 安装平衡杆将平衡杆插入悬臂杆上相邻的两个孔中。
确保平衡杆能够自由地旋转和移动。
4. 安装质量调整装置将一个螺丝穿过悬臂杆上的孔，并紧固螺母。
通过添加或移除螺丝上的螺母，可以增加或减少平衡杆所承受的质量，从而实现调整。
5. 悬挂被测物体在平衡杆的另一端通过钢丝或细绳悬挂被测物体。
确保被测物体与秤尺平行，以获得准确的测量结果。
6. 调整杆秤通过增加或减少平衡杆上的质量，调整杆秤使其平衡。
可以使用已知质量的物体作为参考进行校准。
7. 测量质量使用杆秤测量被测物体的质量。
注意记录平衡杆上质量调整装置的位置和数值。
结论通过按照以上步骤制作，你已经成功制作了一个简单的杆秤。
使用这个杆秤可以测量轻质物体的质量，为科学实验、日常生活或者学习提供方便。
请注意，杆秤的精确性和准确性取决于材料的质量和制作的精度。
在使用杆秤进行测量时，务必小心操作，确保安全性和可靠性。
Happy weighing!。
六上一3常见材料制作小杆秤的方法
制做杆秤2018.91根竹棒（或一次性筷子）壹·1个50g钩码（或重6g的一元硬币若干）贰·4-5根棉线和1个一次性纸杯（一次性纸盘）叁·1把钥匙（或小螺帽）肆·以上四图为大体流程，详见后续指导。
根据杠杆平衡原理，F1×L1=F2×L2结合身边常见的材料制作小杆秤。
具体制作材料棉线竹棒1元硬币钥匙纸杯找找家中还有哪些小重物可以代替？它的替换物还可以有哪些？步骤：（1）纸杯钻孔 （最好3个,成正三角）（2）用棉线穿过空绑住纸杯，在最上面打结。
（3）把杯子挂到竹棒偏左一端，固定做好记号。
步骤：重物上绑好棉线作为秤砣（棉线不宜过长，不然秤砣易晃动难调平），秤砣完成后挂在秤杆上用手指大致找出平衡点，稍后做支点使用。
3. 确定提绳位置阻力点支点用力点步骤：（1）秤盘不装任何物品，在大概支点处绑好棉线，再挂上秤砣，并移动至平衡，（2）在支点、用力点分别做出标记，防止棉线移动。
秤砣位置代表0刻度。
注意：提绳位置（支点）尽量靠近秤盘的固定点（阻力点），这样可以保证秤杆上有足够的距离画刻度。
4. 制作刻度杯内放4枚一元硬币，6g*4枚=24g 或者是已知重量的重物（如50g 钩码、10g 钩码等）在秤砣平衡处标记24g 代表的刻度（或是50g 、10g 的刻度）方法：（1）放上4枚硬币后（或者是已知重量的重物），移动秤砣至平衡，找出24g （或重物的重量）代表的刻度位置。
（2）此时已经知道了杆秤0~24克代表的刻度（或是0~50g 、0~10g ）。
空杯，此时秤砣代表0刻度均分刻度，画刻度线步骤：（1）量出0~24g代表（或0~50g、0~10g ）的长度为**cm，用重量÷长度，算出1cm约多少g。
（2）在0~24g代表（或0~50g、0~10g ）的长度内每1cm做标记。
（3）小杆秤制作完成5.测试步骤1：放入10枚回形针（只测1枚误差太大，多测可以减小误差），调节秤砣位置至平衡，读出秤杆上的刻度，记录此时总重量。
科学杆秤制作过程
科学杆秤制作过程科学杆秤是一种用于测量物体质量的工具，它是通过将物体悬挂在悬挂点上，利用力的平衡原理来实现质量测量的。
下面将介绍科学杆秤的制作过程。
材料准备：1. 一根直径约为1cm，长度约为40cm的细木杆。
2. 两个约为3cm宽，8cm长的薄木板。
3. 一块约为10cmx10cm的厚硬纸板。
4.一把尺子。
5.一条细绳或麻绳。
6.一些胶水、螺丝和螺母。
制作步骤：1. 将细木杆沿长度方向切成两段，一段长度为15cm，另一段长度为25cm。
2.用尺子测量薄木板的大小，将两个薄木板锯成相同的尺寸。
3. 将15cm长的细木杆的一端用胶水固定在一个薄木板的中间位置，使其与薄木板垂直。
4. 将25cm长的细木杆的一端也用胶水固定在另一个薄木板的中间位置，同样使其与薄木板垂直。
5. 将另一端的15cm长的细木杆用螺丝和螺母固定在10cmx10cm的纸板上，位置应该尽量靠近纸板的中心点。
6. 将另一端的25cm长的细木杆也用螺丝和螺母固定在纸板上，位置同样应尽量靠近中心点。
7.将纸板的一角打一个小孔，用来悬挂杆秤。
8. 在纸板上标出刻度线，从中心点开始，向两边分别刻度，每隔2cm标一条线，直到20cm的位置。
制作科学杆秤的关键在于保证木杆与木板垂直，这样才能保证质量的准确测量。
在固定木杆时可以使用胶水和螺丝螺母结合的方式来加固。
制作完成后，可以将杆秤悬挂起来，然后将要测量的物体挂在杆秤的悬挂点上。
杆秤在质量平衡时，说明物体的质量与杆秤所示刻度线对应的重力平衡。
总结：制作科学杆秤的过程需要细心和耐心，关键在于保证木杆与木板垂直，并且尽量使木杆与纸板靠近中心点。
这样制作出的科学杆秤就能够准确测量物体的质量。
科学杆秤在实际应用中被广泛使用，特别是在实验室、研究机构和教育机构中。
通过质量测量，我们可以更好地了解物体的性质和特点，并且可以进行各种物理实验和科学研究。
