焊接基础知识
焊接基础知识
焊接基础知识
焊接基础知识一：
1、什么叫焊接?
答：两种或两种以上材质(同种或异种),通过加热或加压或二者并用,来达到原子之间的结合而形成永久性连接的工艺过程叫焊接。
2、什么叫电弧?
答：由焊接电源供给的，在两极间产生强烈而持久的气体放电现象叫电弧。
〈1〉按电流种类可分为：交流电弧、直流电弧和脉冲电弧。
〈2〉按电弧的状态可分为：自由电弧和压缩电弧(如等离子弧)。
〈3〉按电极材料可分为：熔化极电弧和不熔化极电弧。
3、什么叫母材?
答：被焊接的金属---叫做母材。
4、什么叫熔滴?
答：焊丝先端受热后熔化，并向熔池过渡的液态金属滴---叫做熔滴。
5、什么叫熔池?
答：熔焊时焊件上所形成的具有一定几何形状的液态金属部分---叫做熔池。
6、什么叫焊缝?
答：焊接后焊件中所形成的结合部分。
7、什么叫焊缝金属?
答：由熔化的母材和填充金属(焊丝、焊条等)凝固后形成的那部分金属。
8、什么叫保护气体?
答：焊接中用于保护金属熔滴以及熔池免受外界有害气体(氢、氧、氮)侵入的气体---保护气体。
9、什么叫焊接技术?
答：各种焊接方法、焊接材料、焊接工艺以及焊接设备等及其基础理论的总称—叫焊接技术。
10、什么叫焊接工艺?它有哪些内容?
答：焊接过程中的一整套工艺程序及其技术规定。
内容包括：焊接方法、焊前准备加工、装配、焊接材料、焊接设备、焊接顺序、焊接操作、焊接工艺参数以及焊后处理等。
焊接基本知识
焊接基本知识焊接基本知识1、焊接：通过加热或加压，或两者并用，并且用或不用填充材料，使焊件达到原子结合的一种加工方法。
2、焊缝：焊件焊接后所形成的结合部分。
3、对接接头：两焊件端面相对平行的接头。
4、坡口：根据设计或工艺需要，在焊件的待焊部位加工的一定几何形状的沟槽。
5、余高：对接焊缝中，超出焊趾表面连线上面的那部分焊缝金属的高度。
6、结晶：结晶指晶核形成和长大的过程。
7、可熔性：金属在常温下是固体，当加热到一定温度时它由固体转变成液体状态，这种性质叫可熔性。
8、钝化处理：为了提高不锈钢的耐腐蚀性，在其表面人工地形成一层氧化膜叫钝化处理。
9、扩散脱氧：当温度下降时，原溶解于熔池中的氧化铁不断向熔渣进行扩散，从而使焊缝中的含氧量下降，这种脱氧方式称为扩散脱氧。
10、电弧焊：利用电弧，作为热源的熔焊方法。
11、直流正接：采用直流电源时，焊件接电源正极，焊条接电源负极的接线法。
12、直流反接：采用直流电源时，焊件接电源负极，电极(或焊条)接电源正极的接线法。
13、焊接规范：焊接时，为保证焊接质量而选定的诸物理量的总称。
14、塑性变形：当外力去除后，不能恢复原来形状的变形为塑性变形。
15、弹性变形：当外力去除后，能恢复原来形状的变形为弹性变形。
16、碱性焊条：药皮中含有多量碱性氧化物的焊条。
17、切割氧：切割氧指气割时具有一定压力的氧射流，它使切割金属燃烧，排除熔渣形成切口。
18、焊接残余应力：焊接残余应力指残余在焊件内应力。
19、热影响区：热影响区指材料因受热的影响而产生金相组织和机械性能变化的区域。
20、合金：由一种金属元素与其它元素组成的具有金属性质的物质叫合金。
21、可焊性：可焊性指在一定焊接工艺条件下，获得优质焊接接头的难易程度。
22、气孔：气孔指熔池中的气泡在凝固时未能逸出而形成的空穴。
23、焊瘤：焊瘤指焊接过程中，熔化金属流淌到焊缝以外未熔化的母材上所形成的金属瘤。
焊接的方法按照焊接过程中金属材料所处的状态不同，目前把焊接方法分为以下三类：(1) 熔焊焊接过程中，将焊件接头加热至熔化状态, 不加压力完成焊接的方法称为熔焊。
焊接基础知识
2. 焊接符号的组成
焊接符号一般由焊缝符号，指引线，焊缝尺寸符号等 三部分组成。如下图1.2.1
焊缝尺寸符号
一.焊接简述
4.焊接基本术语 (1).连接（焊接）：两个或更多的工件通过焊接而形
成永久性的连接。 (2).堆焊：为增大或恢复焊件的尺寸，或使焊件表面
获得具有特殊性能（耐热，耐腐蚀等）的熔敷金属层 而进行的焊接。 (3).单道焊：只熔敷一条焊道完成整条焊缝或者一个 焊层中只熔敷一条焊道的焊接。 (4).双道焊：熔覆两条焊道完成整条焊缝或者一个焊 层中熔覆两条焊道的焊接。 (5).单面焊：仅在焊件的一面施焊，完成整条焊缝而 进行的焊接. (6).双面焊：在焊件的两面施焊，完成整条焊缝而进 行的焊接.
钎焊——利用熔点比焊件低的釺焊材料与焊件共同加热至釺料熔化 （但焊件不熔化），填充到焊件的连接处，釺料冷凝后使工件焊合。 如烙铁焊、火焰焊等。适用于金属、非金属、异种材料之间的钎焊。
电弧焊
熔化极
焊条电弧焊（E，111） 埋弧焊（UP，12） 氩弧焊（MIG，131) CO2气体保护焊（MAG,135） 药芯焊丝电弧焊（MF，114）
熔焊
非熔化极
钨极惰性气体保护焊（Ar）焊(TIG,141) 钨极氢原子焊(WHG)
钨极等离子弧焊(WP,15)
焊
氧-氢焊接
接
气焊
氧-乙炔焊（G，311）
ห้องสมุดไป่ตู้
空气-乙炔焊
电子束焊（EB，51） 电渣焊(RES,72) 激光焊(LA,52) 铝热焊
锻焊
压焊 冷压焊
摩擦焊(FR,42) 扩散焊
电阻焊(R,2)
一.焊接简述
1.焊接的定义： 被焊工件的材质（同种或异种），通过加热
焊接基础知识

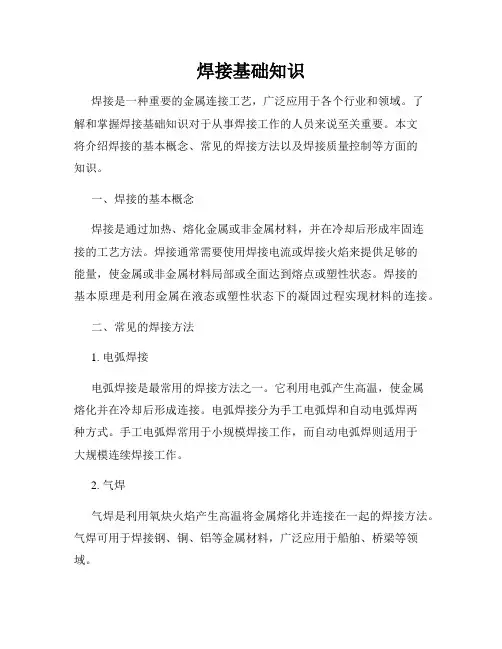

焊接基础知识焊接是一种重要的金属连接工艺，广泛应用于各个行业和领域。
了解和掌握焊接基础知识对于从事焊接工作的人员来说至关重要。
本文将介绍焊接的基本概念、常见的焊接方法以及焊接质量控制等方面的知识。
一、焊接的基本概念焊接是通过加热、熔化金属或非金属材料，并在冷却后形成牢固连接的工艺方法。
焊接通常需要使用焊接电流或焊接火焰来提供足够的能量，使金属或非金属材料局部或全面达到熔点或塑性状态。
焊接的基本原理是利用金属在液态或塑性状态下的凝固过程实现材料的连接。
二、常见的焊接方法1. 电弧焊接电弧焊接是最常用的焊接方法之一。
它利用电弧产生高温，使金属熔化并在冷却后形成连接。
电弧焊接分为手工电弧焊和自动电弧焊两种方式。
手工电弧焊常用于小规模焊接工作，而自动电弧焊则适用于大规模连续焊接工作。
2. 气焊气焊是利用氧炔火焰产生高温将金属熔化并连接在一起的焊接方法。
气焊可用于焊接钢、铜、铝等金属材料，广泛应用于船舶、桥梁等领域。
3. 焊接变位焊接变位是一种将材料通过热扩散、热塑性或热力形变改变其位置后进行焊接的方法。
主要包括冷咬接焊、冷垫焊和冷紧接焊等。
三、焊接质量控制焊接质量控制是保证焊接连接强度和可靠性的关键步骤。
以下是几个常用的焊接质量控制方法：1. 检测焊接材料在进行焊接之前，需要对待焊接材料进行检测。
通过检测可以确定材料的合格性并预防焊接缺陷的发生。
2. 控制焊接参数焊接参数的控制对于焊接质量至关重要。
包括焊接电流、焊接速度、焊接温度等参数的控制，能够确保焊接接头的牢固性和密度。
3. 焊接接头检测焊接接头检测是评估焊接质量的重要步骤。
常用的检测方法包括目视检验、渗透检测、超声波检测等。
4. 焊接后处理焊接后处理包括去除焊渣、除凹槽、修复焊缺陷等步骤。
通过焊接后处理能够提高焊接接头的外观质量和力学性能。
综上所述，了解和掌握焊接基础知识对于从事焊接工作的人员来说至关重要。
通过掌握焊接的基本概念、常见的焊接方法以及焊接质量控制等知识，能够在实际工作中进行有效的焊接操作，并确保焊接接头的质量和可靠性。
焊接的基础知识及注意事项
焊接的基础知识与注意事项一、焊接的基本原理：1、在焊接时，首先焊接剂扩散，随后焊锡熔化扩散，在此之间焊接出现以下三种情况：①浸锡②扩散③合金化合金化：通过扩散三种类别以上的金属熔合后，其性质改变成另一种金属（合金）现象；扩散：溶化的焊锡必须一边扩散一边溶合在金属面，此种现象即为扩散。
加热冷却2、焊接原理示意图：固体液体固体熔化扩散二、焊接的目的：A、电气性能顺利导通；B、有足够强度的机械性，不会脱落；C、不会因时间的变化而发生故障；三、焊接适用的地方：适用于接合金属，使金属之间电源导通，尽量以低温接合，以免造成部品不良。
四、焊接的基础知识：1、焊接的方法：要准确无误的清洁、加热、焊接三要素，这是最基本也是电最重要的条件，如果这三要素中，有一个没有得到充分准确的执行，就会造成焊接不良，成为故障的隐患。
2、焊接的三要素：清洁：金属表面的清洁、焊接设备的清洁，焊接附属品设备的清洁；加热：烙铁头的接触方法、加热的温度；焊接：焊锡的用量、烙铁头的撤离方法、焊接的难易程度；3、松香特点：清洁、绝缘、助焊；4、助焊剂（松香）的作用：A、除去氧化物B、防止在焊接过程中出现氧化C、降低焊锡的表面张力（向外扩张）7、捍接的方法：A：手工焊接（电烙铁焊）；B：回流炉C：波峰焊8、焊锡的种类：A，焊锡棒：作为焊接，接合金属物质所采用，焊锡棒一般用于流动式焊接（波峰焊）B，锡丝：装有助焊剂的焊锡丝直径为0.3—2.0mm的线状焊锡,中心部有凝固状的焊剂装入；C，焊锡膏：主要用于印刷式焊接（适用于细小的和微小的电路机板----回流焊）9、焊锡丝的规格：A，0.8mm B，1.0mm C，1.2mm D，1.6mm10、烙铁的构造：烙铁嘴、加热部、把柄、电源线，电源开关。
11、烙铁头的材质：纯铜12、常用烙铁的温度范围，烙铁在工作时，其功率不同它的温度也不同3、焊接的五步操作法：A清洁：将烙铁头在湿水海绵上处理清洁干净，一边清洁一边确认要焊的位置，并准备好焊锡丝；B加热：握紧烙铁对准要焊的地方，加热；C熔化焊锡：、让焊锡丝接触母材（即铜箔）使适量焊锡熔化；D撤离焊锡丝：焊锡加适量后，迅速将焊锡撤离焊点；E拿开烙铁：熔化的焊锡在铜箔预定的范围内，充分扩散后，拿开烙铁；（注意：先拿开焊锡丝再拿开烙铁）。
焊接基础知识
熔焊工艺基础
改善焊接头组织与性能的措施
正确选择线能量 ➢ 线能量——由焊接电源输入给单位长度焊缝的能量值。 它与焊接速度、焊接电流和电压有关。
焊缝的合金化处理
焊件预热和焊后热处理
熔焊工艺基础
弧焊电源及其特性
焊接电弧——指由焊接电源供给的，具有一定电压的两电极间或 电极与焊件间，在气体介质中产生强烈而持久的放电现象。 ➢ 特点：低电压（10—50V） 大电流（几安-几千安） 温度高（5000—30000k）
焊接
熔焊工艺基础
熔焊的冶金原理 焊接接头的组织与性能 改善焊接头组织与性能的措施
熔焊工艺பைடு நூலகம்础
熔焊的冶金原理
在焊接过程中，金属母材和焊条被加热熔化形成熔池，当金属至高温冷 却，要发生冶金化学反应，与一般冶炼比较有以下特点： ➢ 熔池的温度高 ➢ 熔池的体积小，凝固速度快，造成化学成分不均匀易产生气孔、夹 杂等缺陷。 ➢ 氮和氢在高温是熔于金属液与铁形成化合物，造成焊缝脆性。 ➢ 焊缝金属的塑性、韧性低。
焊接材料 ➢ 焊条——由金属焊芯和涂于焊心外部的药皮（涂料）两部分组成。 ➢ 钛钙型焊条（酸性焊条） 特点：溶渣流动性好、易脱渣、电弧稳定、飞溅小、焊波整齐 应用：适用全位置焊接，交、直流及正、反接均可使用 ➢ 低氢焊条（碱性焊条） 特点：溶渣流动性好，工艺要求一般，采用短电弧，焊接时要求焊条必须干燥。 应用：可全位置焊接，电源为直流反接。
生机械化和劳动条件较好等。 不足——焊接位置受限（只能平焊），可见度差，不
适于薄板件焊接。 应用——中厚板、多种材料、多种产品焊接。 种类——自动埋弧焊（全机械）、半自动埋弧焊（手
送焊丝）
埋弧焊
焊接材料、工艺及设备
焊接材料 ➢ 焊丝——作用相当焊条芯 ➢ 焊剂——相当药皮
焊接基础知识-精选.pdf
焊接基础知识第一章焊接理论一、焊接的含义焊接是利用比被焊接金属熔点低的材料，与被焊接金属一同加热，在被焊接金属不熔化的条件下，熔融焊料润湿金属表面，并在接触面上形成合金层，从而达到牢固的连接的过程。
在焊接过程中，为什么焊料能润湿被焊金属？怎么样才能得到可靠的连接？通过对焊接原理的分析，可以得到初步的了解。
一个焊点的形成要经过三个阶段的变化：1、熔融焊料在被焊金属表面的润湿阶段；2、熔融焊料在被焊金属表面的扩展阶段；3、熔融焊料通过毛细管作用渗透焊缝，与被焊金属在接触面上形成合金层。
其中，润湿是最重要的阶段，没有润湿，焊接无法进行。
二、焊接的润湿作用任何液体和固体接触时，都会产生程度不同的润湿现象。
焊接时，熔融焊料（液体）会程度不同地黏附在各种金属表面，并能进行不同程度的扩展，这种粘附就是湿润。
润湿得越牢，扩展面越大，润湿得越好，反之，润湿性不好或根本不湿润。
为什么会产生润湿程度的差异，其原因是液体分之（熔融焊料）与固体分子（被焊金属）之间的相互引力（粘结力）大于或小于液体分子之间的相互引力（表面张力）决定的，即：粘结力＞表面张力，则湿润；粘结力＜表面张力，则不湿润。
根据上述原理，焊接时降低熔融焊料的表面张力，可提高焊料对被焊金属的润湿能力。
而降低焊料表面张力的最有效手段是：焊接时使用焊剂。
为了使焊料能迅速湿润被焊金属，必须达到金属间的直接接触，也就是说焊料和被焊金属接触面必须干净，任何污染都会妨碍润湿和金属化合物生成。
因此，保持清洁的接触表面是润湿必须具备的条件。
但是金属表面总是存在氧化物、油污等，因此焊接前对被焊金属表面都要进行清洁处理。
三、焊点的形成3.1焊点形成的作用力一个焊点形成是多种作用力综合作用的结果。
在一块清洁的铜板上涂上一层焊剂，并在上面放置一定的焊料，然后将铜板加热到规定的温度，焊料熔化后就形成了下图的形状。
图 3-3(图3-2)中可以看出，通过接触角的大小，可以衡量焊料对被焊金属润湿性能的好坏，如图3·3所示。
焊接基础必学知识点
焊接基础必学知识点
1. 焊接的定义和原理：焊接是通过热能和力学能将金属材料连接在一
起的工艺。
焊接原理是利用电弧、燃气火焰或激光束等加热金属材料，使之熔化并形成一定形状的焊缝。
2. 焊接的分类：按照焊接方式可以分为手工焊接、自动焊接和半自动
焊接；按照焊接材料可以分为金属焊接、塑料焊接和玻璃焊接等。
3. 焊接电源和设备：常用的焊接电源包括直流电源（直流弧焊机）和
交流电源（交流弧焊机），焊接设备包括焊接机、焊枪、焊丝、电焊
钳等。
4. 焊接材料：常用的焊接材料包括焊条、焊丝和焊剂等。
焊条是由焊
芯和焊皮组成的，焊芯是焊接所需的金属材料，焊皮是包裹焊芯的外
层材料。
5. 焊接技术：焊接技术包括焊接位置选择、焊接参数设置、焊接方法
选择等。
焊接位置选择是确定焊接部位的位置和方向，焊接参数设置
是根据材料和焊接要求调整焊接电流、焊接电压、焊接速度等，焊接
方法选择是根据材料、焊接位置和要求选择适合的焊接方法。
6. 焊接缺陷和质量控制：焊接过程中可能出现的缺陷包括焊缝裂纹、
气孔、夹渣等。
质量控制包括焊接前的材料检查和处理、焊接过程的
参数控制、焊后的检测和评价。
7. 焊接安全：焊接操作时需要注意保护眼睛、皮肤和呼吸系统，使用
防护设备如焊接面罩、皮手套、防护服和呼吸器等。
8. 与焊接相关的其他知识点：如焊接符号、焊接标准、焊接工艺指导书等。
以上是焊接基础必学的知识点，学好这些知识可以帮助理解焊接的原理和技术，提高焊接技能和质量控制能力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
18
观察法估计电烙铁的温度
-----精品文档------
19
电烙铁
烙铁头
-----精品文档------
20
电烙铁
-----精品文档------
21
手工焊接方法
-----精品文档------
22
手工焊接方法
-----精品文档------
23
对焊点质量的要求
• 所有的焊点都要求有光泽、无毛刺 、无拉尖、无空洞等。
-----精品文档------
10
浸润
一滴液体与固体表面接触后，接触面自动增大 的过程。液体的浸润是由表面张力引起的。当 熔融锡-铅焊料与铜箔表面接触时，铜箔的表面 张力力图使锡铅焊料铺张；而锡铅焊料液滴的 表面张力则使液滴收缩。焊锡充分摊开，与结 合金属表面熔为一体的过程叫做“润湿”。
-----精品文档------
分。松香酸也称作钾盐酸，溶点为174℃，当温度达到或超过 300℃时，就开始分解与炭化。冷却后可再次固化、再次失去活 性。 • 松香铜是一种绿色透明的物质，容易和焊锡发生置换促进焊锡 的润湿过程。松香酸在常温时不和氧化膜Cu2O反应，在温度达 到170℃时，松香酸开始呈现活性发生反应，除去氧化膜，呈现 活性时的温度，接近Sn-Pb 焊锡的溶点，适合做焊接用Flux。
-----精品文档------
6
钎料的品位
回收钎料
在工业上，往往对一些废料进行回收或精炼后重新出 售。由于精炼的费用高，因此对象仅含铜、锌和铁这 类杂质的低品位废料，一般采取向回收废料中添加新 的原生金属，以使其杂质含量降低到钎料污染允许水 平之下。 在重要的产品应用中不鼓励采用回收利用的钎料，因 此在自动化大生产中，钎料的不可预见的杂质会使钎 料性能增加不可预测的变化因素，就有可能产生严重 的问题。
-----精品文档------
4
钎料中杂质对锡铅合金的影响
锌（Zn） 含量达0.001%左右就会表现出来，如达到 0.01%，就会对焊点外观、焊料流动性及润湿性造成 不良影响，如生产采用波峰焊接工艺，这就是最忌 讳的杂质之一。
铝（Al） 含量达0.001%左右时，就会明显地造成焊料 流动性及润湿性造成不良影响，如生产采用波峰焊 接工艺，这就是最忌讳的杂质之一。
11
润湿角
-----精品文档------
12
润湿
-----精品文档------
13
锡铅合金焊接润湿角的判定
-----精品文档------
14
-----精品文档------
15
冶金结合，形成结合层
-----精品文档------
16
电烙铁
-----精品文档------
17
电烙铁
-----精品文档------
软钎焊料合金常用的是锡、铅及其合金。锡 是银白色有光泽的金属，锡耐氧化性能好，暴露 在空气中时仍保持其光泽，且延展性好。锡是一 种质软、第熔点金属，相变点为132℃，低于这 个温度时变成粉末状的灰白色锡，通常称为α锡 ，当温度高于132℃时变成白色锡，通常称为β锡 。锡在大气中耐腐蚀性好，不失金属光泽，但不 能抗氯、碘、苛性钠、苛性钾等物质的腐蚀。
-----精品文档------
3
锡焊料的特点
1
导电性好
2
可得到足够的机械强度3Biblioteka 助焊剂残渣可以不用清洗，不
影响使用（民用产品）
4
可一次焊接多个点
5
象铁和铜那样，两种金属可连
接起来
6
焊锡来源多，价格便宜
7
焊接设备简单，与它有关的技
术也具备
8
短时间就能培养出熟练的人员
9
操作温度低、简单
10
不会出现大的灾害
，为使焊锡在母材表面充分扩散有必要除去氧化膜。 • 为此，需要使用Flux。Flux 的主要作用是使母材表面的氧化膜发
生化学反应溶解。 • Flux 除去氧化膜的原理，因母材种类及Flux 种类不同而不同。下
面简单介绍一下松脂除去氧化膜的原理。 • 松脂的主要成份是松香酸，这种酸是除去氧化膜的主要化学成
27
金属化孔透锡率问题
-----精品文档------
28
元件引脚的修剪
-----精品文档------
29
实际操作
• 更换烙铁芯 • 实际操作
贴片拆焊、吸锡器拆焊
-----精品文档------
30
谢 谢！
8
焊锡丝
焊锡丝的芯里灌注了助焊剂，灌注一般的称单丝焊料，灌注 两股的是双芯焊料，最多是三股。
焊锡丝的选择见表
被焊对象
1
印制板焊接点
2
小型端子与导线焊接
3
大型端子与导线焊接
焊锡丝直径/mm 0.8~1.2 1.0~1.2 1.2~2.0
-----精品文档------
9
助焊剂
• 除去氧化膜 • 金属表面大多覆盖氧化膜，很少有金属以表面非氧化状态存在
焊接基础知识
-----精品文档------
1
软钎焊
连接两种或两种以上金属面的金属填料，其熔化温 度低于450℃，并能润湿母材金属。这种填料与母 材金属表面原子间的相互润湿作用，在低于母材金 属熔点的温度下把两种金属连接到一起，这个过程 称为软钎焊。
-----精品文档------
2
焊料
金属熔点在450℃以上的称为硬焊料，金属熔 点在450℃以下的称为软焊料。
• 通常，物体和焊料之间有一个凹形 弯月形的光滑外形，并且呈现出浸 润的焊点。
• 无光泽的焊点说明焊料温度高了， 这样的焊点应重焊。
-----精品文档------
24
焊点质量
-----精品文档------
25
导线焊接要求
-----精品文档------
26
金属化孔透锡率问题
-----精品文档------
镉 （Cd） 降低钎料的熔点，并使钎料晶粒变得粗大而 失去光泽，含量超过0.001%，就会使流动性降低， 钎料变脆。
-----精品文档------
5
钎料中杂质对锡铅合金的影响
铋 （Bi） 可使钎料熔点下降，变脆。 砷 （As） 即使含量很少，也会影响焊点外观， 使硬度和脆性增大，但流动性却略有提高。 铁 （Fe） 熔点增高，不易操作，是钎料带磁性 。 铜 （Cu） 熔点增高，增大结合强度。
-----精品文档------
7
钎料的品位
原生钎料
原生钎料利用从矿石中提炼的锡和铅配制成 的钎料。原生级钎料是电子工业生产中非常 标准的材料，特别是在大量生产的自动化软 钎料的情况下，这种品级钎料杂质含量的一 致性相对来说是可以预测的，因而是能足以 防止由于采用回收利用的钎料而产生的潜在 危害。
-----精品文档------
