固体物理学中两种边界条件的比较

固体物理学中两种边界条件的比较

固体物理学中两种边界条件的比较在固体物理学中,通常使用两种边界条件:周期性边界条件和固定边界条件。

它们分别适用于不同的情况,下面是它们的比较:
1. 周期性边界条件
周期性边界条件是指,在模拟一个固体体系时,将系统的一侧与相反侧相连,形成一个环形结构。

这样,当粒子在一侧移动到另一侧时,它们就会出现在相反的一侧。

周期性边界条件的优点在于,它可以有效地减少边界效应的影响,从而更好地模拟整个固体体系的行为。

2. 固定边界条件
固定边界条件是指,在模拟一个固体体系时,将固体的边界固定在一个位置,不允许粒子从边界处穿过。

这样做的优点在于,可以更加准确地模拟固体表面的行为,比如表面的强度和形变。

固定边界条件也可以用于研究材料界面的性质,比如界面的能量和扩散性等。

总的来说,选择使用哪种边界条件应该根据具体的模拟目的和所研究的固体体系的性质来决定。

如果需要更好地模拟整个固体体系的行为,那么应该选择周期性边界条件;如果需要更加准确地模拟固体表面的行为,那么应该选择固定边界条件。

1/ 1。

材料力学边界条件

材料力学边界条件

材料力学边界条件在材料力学中,边界条件是指在研究物体的受力、变形等性质时,需要考虑物体与外界的相互作用。

边界条件的设置对于分析和解决力学问题具有重要意义,它能够限定物体的受力范围,为力学分析提供必要的条件。

在本文中,我们将重点讨论材料力学中边界条件的概念、分类以及应用。

首先,边界条件可以根据不同的物体特性和受力情况进行分类。

一般来说,边界条件可以分为位移边界条件和力边界条件两种。

位移边界条件是指在物体表面上规定物体的位移情况,即物体在受力作用下的位移情况。

而力边界条件则是指在物体表面上规定物体所受的外力情况,即物体在外力作用下的受力情况。

这两种边界条件在实际工程中都具有重要的应用价值,能够为工程设计和分析提供重要的参考依据。

其次,边界条件的设置需要根据具体问题进行合理的选择。

在工程实践中,我们需要根据具体的材料特性、受力情况和设计要求来确定边界条件。

例如,在设计桥梁结构时,需要考虑桥墩的受力情况,合理设置位移和力的边界条件能够为桥梁的稳定性和安全性提供重要保障。

因此,合理设置边界条件是工程设计中不可或缺的重要环节。

最后,边界条件的应用需要结合数学模型和实际情况进行分析。

在工程实践中,我们通常会采用有限元分析等数值方法来求解复杂的边界条件下的力学问题。

通过数值模拟,我们能够更加直观地了解物体在不同边界条件下的受力和变形情况,为工程设计和分析提供科学依据。

总之,材料力学中的边界条件是工程设计和分析中不可或缺的重要内容。

合理设置边界条件能够为工程设计提供重要参考依据,同时结合数学模型和实际情况进行分析能够更加全面地了解物体的受力和变形情况。

因此,我们在工程实践中需要重视边界条件的设置和应用,以确保工程设计的安全性和稳定性。

边界条件的定义

边界条件的定义

边界条件的定义
边界条件是指在计算机程序、数学模型或系统设计中,定义问题的输入、输出或操作所必须满足的条件。

这些条件是问题解决的关键因素,因为如果边界条件不正确或不完整,那么计算机程序或解决方案将无
法正确工作。

边界条件通常可分为两类:输入边界条件和输出边界条件。

输入边界
条件是指在程序中需要接收的输入信息,而输出边界条件是指在程序
运行完毕后需要输出的结果。

以下是边界条件的几个基本定义:
1. 最小值和最大值- 最小值和最大值是边界条件的基本概念。

在很多
问题中,最小和最大值是非常重要的因素。

例如,在一些排序算法中,最小和最大值可能直接影响算法的效率。

2. 边界顺序- 当问题有多个边界情况的时候,它们的顺序也非常的重要。

例如,在一些搜索算法中,问题的解可能受限于某个边界情况。

如果这个边界情况与其他条件冲突,那么这个算法将无法产生有效的
解决方案。

3. 特定的值- 在一些特定的问题中,特定的值可能会与边界条件有关。

例如,在寻找图像的边缘时,边缘的像素通常被视为边界条件。

除了输入和输出边界条件,还有一些其他的边界条件需要考虑。

例如,在计算机程序中,内存和时间通常是有限的资源。

因此,程序设计者
需要考虑程序可能需要运行的时间和内存使用量。

正如你所看到的,边界条件对于任何问题的解决方案都是至关重要的。

只有当问题的输入和输出的边界清晰明确时,我们才能保证程序的正
确性和解决方案的有效性。

因此,在分析问题时,我们应该非常注意问题的边界条件,并且确保它们被正确地定义和实现。

边界条件 写法

边界条件 写法

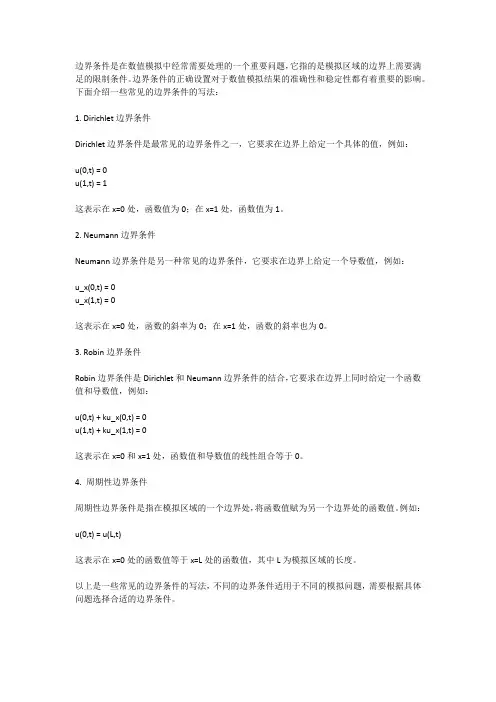

边界条件是在数值模拟中经常需要处理的一个重要问题,它指的是模拟区域的边界上需要满足的限制条件。

边界条件的正确设置对于数值模拟结果的准确性和稳定性都有着重要的影响。

下面介绍一些常见的边界条件的写法:
1. Dirichlet边界条件
Dirichlet边界条件是最常见的边界条件之一,它要求在边界上给定一个具体的值,例如:
u(0,t) = 0
u(1,t) = 1
这表示在x=0处,函数值为0;在x=1处,函数值为1。

2. Neumann边界条件
Neumann边界条件是另一种常见的边界条件,它要求在边界上给定一个导数值,例如:
u_x(0,t) = 0
u_x(1,t) = 0
这表示在x=0处,函数的斜率为0;在x=1处,函数的斜率也为0。

3. Robin边界条件
Robin边界条件是Dirichlet和Neumann边界条件的结合,它要求在边界上同时给定一个函数值和导数值,例如:
u(0,t) + ku_x(0,t) = 0
u(1,t) + ku_x(1,t) = 0
这表示在x=0和x=1处,函数值和导数值的线性组合等于0。

4. 周期性边界条件
周期性边界条件是指在模拟区域的一个边界处,将函数值赋为另一个边界处的函数值。

例如:
u(0,t) = u(L,t)
这表示在x=0处的函数值等于x=L处的函数值,其中L为模拟区域的长度。

以上是一些常见的边界条件的写法,不同的边界条件适用于不同的模拟问题,需要根据具体问题选择合适的边界条件。

材料力学边界条件

材料力学边界条件

材料力学边界条件边界条件在材料力学中起到非常重要的作用,它们是物理现象或力学问题的解决方案的关键要素之一、边界条件确定了在研究区域边界上发生的物理过程和影响。

在材料力学中,常见的边界条件包括:1.位移边界条件:位移边界条件是指物体在边界上的位移情况。

常见的位移边界条件有固定边界条件、自由边界条件和摩擦边界条件等。

固定边界条件是指物体在其中一边界上的位移被限制为零,即该边界上的点不能发生位移。

自由边界条件是指物体在其中一边界上的位移没有任何限制,即该边界上的点可以自由运动。

摩擦边界条件是指物体在其中一边界上的位移受到边界面上的摩擦力所限制。

2.力边界条件:力边界条件是指物体在边界上受到的外力情况。

常见的力边界条件有固定力边界条件和自由力边界条件等。

固定力边界条件是指物体在其中一边界上受到的外力为零,即该边界上没有外力作用。

自由力边界条件是指物体在其中一边界上受到的外力没有任何限制,即该边界上的外力可以自由作用。

3.应力边界条件:应力边界条件是指物体在边界上的应力情况。

常见的应力边界条件有固定应力边界条件和自由应力边界条件等。

固定应力边界条件是指物体在其中一边界上的应力被固定为其中一个值,即该边界上的应力受到限制。

自由应力边界条件是指物体在其中一边界上的应力没有任何限制,即该边界上的应力可以自由变化。

边界条件的选择需要根据具体问题的要求和实际情况进行确定。

通常情况下,边界条件需要满足力学平衡条件、位移连续条件和应力连续条件等。

同时,边界条件的选择也需要考虑到物体的边界特性,比如是否有固定边界、自由边界或者摩擦边界等。

边界条件的正确选择对于力学问题的解决至关重要。

不恰当的边界条件会导致计算结果的不准确甚至错误。

因此,在进行模拟和计算时,需要仔细分析和确定边界条件,并考虑到实际问题的特点和要求。

总之,材料力学边界条件是研究区域边界上发生的物理过程和影响的要素,其正确选择对于解决力学问题具有重要作用。

在选择边界条件时,需要考虑到力学平衡、位移连续和应力连续等方面,以获得准确的计算结果。

数学物理方法三类边界条件

数学物理方法三类边界条件

数学物理方法三类边界条件
在数学物理中,常常会遇到需要考虑边界条件的问题。

根据不同的情况,可以将数学物理方法中的边界条件分为三类,第一类边界条件、第二类边界条件和第三类边界条件。

1. 第一类边界条件(Dirichlet边界条件):
第一类边界条件是指在边界上给定了物理量的具体值。

例如,在一个热传导问题中,可以给定边界上的温度值。

在一个波动方程中,可以给定边界上的振幅值。

这类边界条件可以用数学上的等式或函数来表示。

2. 第二类边界条件(Neumann边界条件):
第二类边界条件是指在边界上给定了物理量的导数。

例如,在一个热传导问题中,可以给定边界上的热流密度(即温度梯度)。

在一个波动方程中,可以给定边界上的振幅的导数。

这类边界条件可以用数学上的导数来表示。

3. 第三类边界条件(Robin边界条件):
第三类边界条件是指在边界上给定了物理量的线性组合,其中既包括物理量的值,也包括物理量的导数。

例如,在一个热传导问题中,可以给定边界上的热流密度和温度的线性组合。

这类边界条件可以用数学上的线性组合来表示。

需要注意的是,以上分类只是一种常见的方式,具体问题中的边界条件可能会有其他形式。

此外,边界条件的选择和应用也取决于所研究的具体物理问题和数学模型。

在实际问题中,根据边界条件的具体形式,可以选择合适的数学方法和技巧来求解。

固体物理学中两种边界条件的对比

固体物理学中两种边界条件的对比

固体物理学中两种边界条件的对比
固体物理学中,边界条件是指在研究固体物理问题时,需要考虑物体表面与外界的相互作用所产生的影响。

常见的边界条件有两种:自由边界条件和固定边界条件。

自由边界条件是指物体表面的自由度不受限制,即表面可以自由振动,不受外界限制。

这种边界条件在研究固体物理问题时比较常见,例如在研究固体中的声波传播时,需要考虑自由边界条件。

自由边界条件的数学表达式为:
$$\frac{\partial u}{\partial n}=0$$
其中,$u$表示位移,$n$表示法向量。

固定边界条件是指物体表面的自由度受到限制,即表面不能自由振动,必须保持固定。

这种边界条件在研究固体物理问题时也比较常见,例如在研究固体中的热传导时,需要考虑固定边界条件。

固定边界条件的数学表达式为:
$$u=0$$
其中,$u$表示位移。

两种边界条件的主要区别在于,自由边界条件要求物体表面可以自由振动,而固定边界条件要求物体表面必须保持固定。

在实际应用中,需要根据具体问题来选择适合的边界条件。

边界条件——精选推荐

边界条件——精选推荐

边界条件
(一)概述
边界条件是刻画渗流研究区D边界上的水力特征,或者说是刻画研究区以外对研究区边界的水力作用。

如果渗流研究区包含整个地下水系统,那么边界条件表达的正是地下水系统以外在边界上的作用于地下水的关系。

对于具体问题的研究,研究范围的确定是个十分复杂和重要的问题。

(二)给定水头边界条件(第一类边界)
边界上水头动态变化已知的称为第一类边界条件。

对于二维和三维流可分别表示为:
其中:是研究区D上的第一类边界;
是上的已知水头函数。

对于稳定流问题,与t无关。

这类边界最常见的是渗流区与地表水体(如河、湖、海
等)的分界线(面),就取地表水体的水位。

其它,如定降深抽水井(放水井)的井壁,实际上可视为地下水与井水的分界面,往往取井水位为其第一类边界条件。

另外,解析发法中,常常假定含水层水平方向无限延伸,这时取无限远处的水头保持不变,这也是第一类边界条件。

当边界上水头不随时间改变时,称为定水头边界。

(三)给定流量边界条件(第二类边界)
边界单宽流量q(平面二维流问题),或渗流速度v(三维流和剖面二维流问题)已知者称为第二类边界条件。

对于平面二维和三维流(或剖面二维流)可分别表示为
其中:是研究区D上的第二类边界;
H、n分别是水头和边界的外法线方向;
是水力坡度在边界法线方向上的分量;
q、v分别是流入研究区的单宽流量和渗流速度,流入时取正值,当q=0或v=0时,称为隔水边界
(四)混合边界条件(第三类边界)
若某段边界上H和的线性组合已知,即
式中和为上述边界的已知函数,这种类型的边界条件称为第三类边界条件或混合边界条件。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

Midas各种边界条件比较Midas的提供的边界条件非常多,而且各有用途,初学Midas的朋友们都想看看到底不同边界条件之间有什么区别,下面在Midas帮助文件选取下来的,只是作一个比较,各种边界条件的具体使用参照MIDAS帮助文件。

1.定义一般弹性支承类型SDx-SDy整体坐标系X轴方向和Y轴方向(或已定义的节点局部坐标系x方向和y方向)的相关弹性支承刚度。

注一般弹性支承通常用于反映桩的支承刚度,结构分析时可以考虑与各个自由度有关的桩支承刚度。

在典型的建筑结构中,分析模型不包括桩基础。

而是假定在基础底面或桩帽处存在弹性边界。

下面的通用刚度给出了桩单元的实际刚度。

对斜桩,用节点局部坐标轴计算斜向的刚度。

2.一般弹性支承分配定义的一般弹性支撑类型,或输入节点通用刚度矩阵(6×6)。

其中包括选定的节点在整体坐标系或节点局部坐标系内各自由度之间相关的刚度,也可以替换或删除先前定义的弹性支承刚度SDxSDySDzSRxSRySRz注:在一般弹性支承类型对话框中,上述6个弹性支承刚度值只表示6 x 6阶刚度矩阵中的6个对角线刚度值。

实际分配给节点的刚度值为6 x 6阶刚度。

3.面弹性支承输入平面或实体单元单位支承面上的弹簧刚度形成弹性支承。

并可同时形成弹性连接的单元。

该功能主要用于在基础或地下结构分析中考虑地基的弹性支承条件。

弹性连接长度:弹性连接单元的长度。

该数据对分析结果没有影响,只是为在分析中定义一个内部矢量。

只受拉,只受压:选中选项指定弹性连接为只受拉或只受压单元。

4.弹性连接形成或删除弹性连接。

由用户定义弹性连接及其弹性连接的两个节点。

SDxSDySDzSRxSRySRz。

5.一般连接特性值建立、修改或删除非线性连接的特性值。

一般连接功能应用于建立减隔振装置、只受拉/受压单元、塑性铰、弹性支撑等模型。

一般连接可利用弹簧的特性,赋予线性或非线性的特性。

一般连接的作用类型分为单元类型和内力类型。

单元类型一般连接在进行分析过程中,用更新单元刚度矩阵直接反映单元的非线性。

内力类型的一般连接不更新单元刚度矩阵,而是根据非线性的特性计算出来的内力置换成外部荷载,间接的考虑非线性。

单元类型的一般连接提供的类型有弹簧、线性阻尼器、弹簧和线性阻尼器3种类型的连接单元。

内力类型的一般连接提供的类型有粘弹性消能器(ViscoelasticDamper)、间隙(Gap)、钩(Hook)、滞后系统(HystereticSystem)、铅芯橡胶支承隔震装置(LeadRubberBearingIsolator)、摩擦摆隔震装置(FrictionPendulumSystemIsolator)等六种类型的连接单元。

6.一般连接添加或删除一般连接。

由用户定义一般连接及其一般连接的两个节点。

一般连接特性值:选择非线性连接的特性。

当需要建立或编辑非线性连接的特性值时,可以点击右面的,将弹出非线性连接特性值对话框。

7.释放梁端约束输入梁两端的梁端释放条件(铰接,滑动,滚动,节点和部分固定),或替换或删除先前输入的梁端释放条件。

8.设定梁端部刚域定义GCS或梁单元局部坐标系下梁两端的刚域长度或考虑节点偏心。

该功能主要适用于梁单元(梁、柱)间的偏心设定。

当梁单元间倾斜相交,用户要考虑节点刚域效果时,需使用该功能进行设定。

在主菜单中的模型>边界条件>刚域效果只能考虑梁柱直交时的效果。

9.刚性连接强制某些节点(从属节点)的自由度从属于某节点(主节点)。

包括从属节点的刚度分量在内的从属节点的所有属性(节点荷载或节点质量)均将转换为主节点的等效分量。

10.刚域效果自动考虑杆系结构中柱构件和梁构件(与柱连接的水平单元)连接节点区的刚域效应,刚域效应反映在梁单元中,平行于整体坐标系Z轴的梁单元将被视为柱构件,整体坐标系X-Y平面内的梁单元将被视为梁构件。

11.有效宽度系数在计算梁截面应力时,对截面强轴的惯性矩(Iy)的调整系数。

该功能主要使用于预应力箱型梁的剪滞效应(shear lag)分析,即考虑上下板的有效宽度(受压区)后,对截面惯性矩进行相应的调整,最后进行应力计算。

该功能对内力计算没有影响。

我建模的时候用节点支撑模拟每根桩基的边界条件,根据地质资料计算出每个节点的值输入,计算结果吻合桩的变形形状及下沉量。

节点弹性连接来模拟实际接触,但建模时因为把体简化成线而脱开的节点。

也可以模拟梁的横向联系。

刚性连接(其他程序叫主从节点)模拟橡胶支座等边界条件比较好。

我在实用过程中发现同一个节点主从2次以上要报错,还有就是主从后在下一施工阶段钝化了,运行的时候要报错。

以上是我最近使用的一点感受。

望各位指教![midas] midas弹性连接与主从约束的区别两者各有千秋——相同点:两者都可以作为刚臂,都考虑附加弯矩作用。

不同点:弹性连接刚性——连接两点的的所有自由度耦合,相当于100x100m断面的钢梁的刚度;可以在任何分析中使用,没有限制条件。

! O" V) v( c! F) d8 ^; ^主从约束刚性连接:注意区分主、从关系,刚度为无限大,可以指定某个和某几个自由度的耦合,可以在任何分析中使用,但在施工阶段分析中只能激活,不能钝化。

/ j( T2 H/ m7 R9 F! T任何弹性连接实质上都是一种单元,因此其刚度也会影响结构的整体刚度,所以在用一般弹性连接模拟支座时建议使用主从刚性连接(具体模拟方法我在本论坛上发了贴子)处理主梁和支座间的连接关系。

如果仅以节点支承(一般支承或弹性支承)模拟支座,那么只能用弹性连接刚性来处理主梁和支座间的刚臂连接。

总之在具体应用上,依据具体情况做选择。

MIDAS多支座模拟注意事项:单支座模拟时,我们在支座实际位置建立节点,定义约束内容,然后用刚性弹簧(弹性连接的刚性类型)连接主梁节点和支座节点。

但在模拟多支座时,尤其是支座数量多于2个时,这样的模拟方法就不对了,会出现靠近主梁的支反力特别大的情况。

多支座时正确的模拟方法如下:1、要求模拟出支座的高度情况,在支座底部采用一般支承进行全约束(D-ALL,R-ALL);2、用一般弹性连接模拟支座(注意弹性连接的刚度是按照弹簧的局部坐标输入,输入支座的各个自由度的实际刚度);/3、主梁节点为主节点,各支座顶部节点为丛属节点建立主从约束刚性连接。

4、额外的操作:对于弯桥建模时,支座的约束方向通常是沿桥的径向和切向,可以通过修改弹性连接的beta角来实现。

MIDAS梁格法建模注意事项在梁桥中会经常会使用梁格法建立模型,因为不同的设计人员对横向联系的模拟(虚梁的设置)不尽相同,所以分析结果会略有差异。

下面就一些注意事项供设计人员参考。

1.将多室箱梁分割为梁格时,注意纵梁的中和轴位置应尽量一致。

2.每跨内的虚拟的横向联系梁数量不应过少(划分为1.5m左右一个在精度上应能满足要求)。

3.虚拟的横向联系梁之间尽量要设为铰接(可将纵梁之间的虚拟横梁分割为两个单元,将其中一个释放梁端约束)。

4.虚拟的横向联系梁的刚度可按一字或二字形矩形截面计算。

5.虚拟的横向联系梁的重量应设为零(可在截面刚度调整系数中调整)。

6.当虚拟的横向联系梁悬挑出边梁外时,应设置虚拟的边纵梁(为了准确地计算自振周期和分配荷载),此时可将虚拟的边纵梁作为一个梁格进行划分。

7.定义移动荷载的车道时,应尽量选择按“横向联系梁”方法分布移动荷载,此时应将所有的横向联系梁定义为一个结构组,并在定义车道时选择该结构组。

8.定义车道时最好定义两次车道,一次按横向偏载定义,一次按横向中间向两边定义。

定义移动荷载工况时可定义偏载和居中两个工况(荷载组合中会自动找到包络结果)。

9.定义支座时尽量遵循一排支座中只约束其中一个支座在X, Y方向的自由度的原则(否则温度荷载结果会偏大)。

另外,多支座时一般可不约束旋转自由度。

10.注意输入梁截面温度荷载时宽度B的取值为实际翼缘宽度(或腹板宽度之和)。

11.弯桥时应注意支座的约束方向(设置节点局部坐标系)。

Part I.部分使用说明1.定义移动荷载的步骤在主菜单的荷载>移动荷载分析数据>车辆中选择标准车辆或自定义车辆。

对于人群移动荷载,按用户定义方式中的汽车类型中的车道荷载定义成线荷载加载(如将规范中的荷载0.5tonf/m**2乘以车道宽3m,输入1.5tonf/m)。

定义人群移动荷载时,一定要输入Qm和Qq,并输入相同的值。

集中荷载输入0。

布置车道或车道面(梁单元模型选择定义车道,板单元模型选择定义车道面),人群荷载的步行道也应定义为一个车道或车道面。

定义车辆组。

该项为选项,仅用于不同车道允许加载不同车辆荷载的特殊情况中。

定义移动荷载工况。

例如可将车道荷载定义为工况-1,车辆荷载定义为工况-2。

在定义移动荷载工况对话框中的子荷载工况中,需要定义各车辆要加载的车道。

例如:用户定义了8个车道,其中4个为左侧偏载、4个为右侧偏载,此时可定义两个子荷载工况,并选择“单独”,表示分别单独计算,程序自动找出最大值。

在定义子荷载工况时,如果在“可以加载的最少车道数”和“可以加载的最大车道数”中分别输入1和4,则表示分别计算1、2、3、4种横向车辆布置的情况(15种情况)。

布置车辆选择车道时,不能包含前面定义的人群的步行道。

定义移动荷载工况时,如果有必要将人群移动荷载与车辆的移动荷载进行组合时,需要在定义移动荷载工况对话框中的子荷载工况中,分别定义人群移动荷载子荷载工况(只能选择步道)和车辆的移动荷载子荷载工况,然后选择“组合”。

2.关于移动荷载中车道和车道面的定义当使用板单元建立模型时a.程序对城市桥梁的车道荷载及人群荷载默认为做影响面分析,其他荷载(公路荷载和铁路荷载)做影响线分析。

b.只能使用车道面定义车的行走路线。

对于城市桥梁的车道荷载及人群荷载以外的荷载,输入的车道面宽度不起作用,按线荷载或集中荷载加载在车道上。

c.对于城市桥梁的车道荷载及人群荷载,在程序内部,自动将输入的荷载除以在”车道面”中定义的车道宽后,按面荷载加载在车道上。

d.车道宽度应按规范规定输入一个车辆宽度,如城市车道荷载应输入3m,人群荷载可输入实际步道宽。

当使用梁单元建立模型时a.程序默认为做影响线分析。

b.只能使用车道定义车的行走路线。

c.对于城市桥梁的车道荷载,目前版本按线荷载加载在车道上。

d.对于人群移动荷载,按用户定义方式中的汽车类型中的车道荷载,定义成线荷载加载。

3.挂车荷载布置中应注意的问题布置挂车荷载时,需要在主菜单>移动荷载分析数据>移动荷载工况中点击…添加‟,在弹出的对话框中再点击…添加‟,在弹出的…子荷载工况‟对话框中的…可以加载的最少车道数‟和…可以加载的最大车道数‟均输入1。

4.移动荷载的横向布置移动荷载的横向布置,在板型桥梁、箱型暗渠等建模助手中由程序自动从左到右,从右到左进行布置,并输出包络结果。
