人体重心的计算

人体工程学数据大全

人体工程学下发数据如下：男子（立姿）1、眼高——0.933H2、肩高——0.844H3、肘高——0.600H4、脐高——0.600H5、臀高——0.467H6、膝高——0.267H7、腕—腕距——0.800H8、肩—肩距——0.222H9、胸深0.178H 10、前臂长（包括手）0.267H11、肩—指距——0.467H 12、双手展宽——1.000H13、手举起最高点——1.278H（坐姿）14、坐高——0.222H 15、头顶—座距——0.533H16、眼—坐距——0.467H 17、膝高——0.267H18、头顶高——0.733H 19、眼高——0.700H20、肩高——0.567H 21、肘高——0.356H22、腿高——0.300H 23、坐深——0.267H女子（立姿）1、眼高——0.933H2、肩高——0.844H3、肘高——0.600H4、脐高——0.600H5、臀高——0.467H6、膝高——0.267H7、腕—腕距——0.800H8、肩—肩距——0.213H9、胸深0.133H～0.177H 10、前臂长（包括手）0.267H11、肩—指距——0.467H 12、双手展宽——1.000H13、手举起最高点——1.278H（坐姿）14、坐高——0.222H 15、头顶—座距——0.533H16、眼—坐距——0.467H 17、膝高——0.267H18、头顶高——0.733H 19、眼高——0.700H20、肩高——0.567H 21、肘高——0.356H22、腿高——0.300H 23、坐深——0.267HH （cm ）、体重W （kg ）、体积V 时，身体中心关节的距离）（单人）1、一人侧立宽度——（静）30；（动）512、一人侧立、一人正立宽度——（静）119；（动）903、一人正立宽度——（静）66；（动）534、一人单手提箱宽度——（静）81；（动）715、一人双手提箱宽度——（静）102；（动）916、一人单手托盘宽度——（静）102；（动）917、一人单手打伞宽度——（静）122；（动）1128、一人正面坐姿宽度——（静）91；（动）769、一人扶梯下楼宽度——（单向）76；（双向）122单位: mm百分位数 1 5 10 50 90 95 9 身高1543 1583 1604 1678 1754 1775 1814 体重kg 44 48 50 59 71 75 83 眼高1436 1474 1495 1568 1643 1664 1705 肘高925 954 968 1024 1079 1096 1128 坐高836 856 870 908 947 958 979 坐姿眼高729 749 761 798 836 847 868 坐姿肘高214 228 235 263 291 298 312 坐姿大腿厚103 112 116 130 146 151 160 坐姿膝高441 456 464 493 523 532 549 坐深407 421 429 457 486 494 510 臀膝距499 515 524 554 585 595 613 胸宽242 253 259 280 307 315 331 最大肩宽383 398 405 431 460 469 486坐姿臀宽284 295 300 321 347 355 369 坐姿两肘间宽353 371 381 422 473 489 5181、身高:1800(1660)2、肩高：15003、肘高：9004、中指尖上举高：19505、肩宽：4206、胸厚：2707、肩指点举例：630 8、腋下高：12309、踮高：2100 10、坐高:96011、坐姿肘高:270 12、坐姿膝高：54013、坐姿大腿厚：150 14、小腿加足高：45015、臀膝距：670 16、坐深：45017、坐自两肘肩宽：450 18、坐姿臀宽：390 19、蹲高：1200 20、蹲距：690 21、单腿跪高：132022、卧式高度：4501、立姿：单手托举最大高度：1860 单手托举舒适高度：1650单手推拉最大高度：1950 单手推拉舒适高度：1500单手取放最大高度：1800 单手取放舒适高度：13502、坐姿：阅读桌台面的舒适高度：720 写字台台面的舒适高度：690打字桌台面的舒适高度：660 单手推拉舒适高度：360单手取放舒适高度：9603、弯姿单手推拉舒适高度：480 单手取放舒适高度：7804、蹲姿单手推拉舒适高度：480 单手取放舒适高度：6605、跪姿单腿推拉舒适高度：660 单腿取放舒适高度：720+安全尺寸，单位：毫米）1、立姿单手托举：510+150 单手推拉：600+150单手取放的柜前距离：360+150 单手取放的搁置深度：4202、坐姿看书：480+200 写字：480+200打字：480+200 单手推拉：570+200单手取放的柜前距离：480+200 单手取放的搁置深度：420人可以从椅子上占其所需的最小距离810大腿进入桌面下的空间为：330~4003、弯姿单手推拉柜前距离：780+200 单手取放柜前距离：750+200单手取放的搁置深度：4204、蹲姿单手推拉柜前距离：780+200 单手取放柜前距离：600+200单手取放的搁置深度：330 前后的占地面积：9005、跪姿单手推拉柜前距离：900+200 单手取放柜前距离：900+200单手取放的搁置深度：330人体工程学资料下发授课教师：杜珺- 11 -。

生物力学重心计算

– 1.60 0.99 0.70 0.90 0.57 – 1.31 1.31 1.34 1.34 0.52 0.50
6.45 7.16 3.58 6.23 6.45 6.02 4.62 8.33 4.48 9.60 8.30 5.09 9.74 4.30
4.64 10.88 3.87 3.74 3.87 6.66 6.63 8.67 8.83 3.74 1.78 1.62 2.84 2.49
a.用测量工具测量各环节的长度 b.根据环节质心到近侧段的百分比 (已知量,P95)，标注各环节的质心位置 c.确定各环节质心的我们已经得到了各环节（x，y）。这样我们就得出各环节相对于X轴和Y轴的力矩，即 Pxi=G各环节·Xi Pyi=G各环节·Yi 为了便于计算，我们将人体总重量看做1。这样，我们得到的人体各环节的质量是一个相对量。（已知量,P93）那么我们便可以得到人体总重心相对于X轴和Y轴的力矩，即， P(人体总重心X)=ΣP（各环节i）x（各环节i） P(人体总重心Y)=ΣP（各环节i）y（各环节i）
坐标环节确定环节质点（x，y）
X
2.环节确定 3.质心确定
6.23 5.46
人体总重心 O
Y 3.58 4.68
5.标出人体重重心
我们通过前面的测量和计算得到了 ΣPX,ΣPY。即我要得到的人体总重心在X轴和Y 轴上的力矩。由于我们将人体质量简化为1，那么加总后的ΣPX,ΣPY，就是我们要找的人体重心在坐标系中的（X，Y）。那么我们按照所求得的值，在图片标出，即为人体的总重心。
0.0706 0.45537 0.4270 1.52866 0.21672 0.0336 0.15523 0.18992 0.0228 0.10214 0.08064 0.0084 0.03898 0.44815 0.1158 0.44815 0.35098 0.05270 0.3494 0.15519 0.0179 0.15806 4.67759 ΣP X

人体测量的基本知识人体测量中的主要统计函数常用的人体测

人体测量用弯角规
它是用于不能直接以直尺测量的两点问距离的测量,如测量肩宽、胸厚等部位的尺寸.国标GB 5704．3—85是人体测量用弯脚规的技术标准．此种弯脚规适用于读数值为1mm,测量范围为0—300mm的人体尺寸的测量.
人体测量中的主要统计函数
1. 均值 2. 方差 3. 标准差 4. 百分位数
该标准共提供了七个类共47项人体尺寸基础数据,标准中所列出的数据,是代表从事工业生产的法定中国成年人<男18—60岁,女18—55岁>人体尺寸,并按男、女性别分开列表.
见课本P85
人体各部分结构参数的计算
对于设计中所需的人体数据,当无条件测量时,或宜接测量有困难时,或者是为了简化人体测量的过程时,可根据人体的身高、体重等基础测量数据,利用经验公式计算出所需的其他各部分数据.
1. 以身高计算各部分尺寸
2. 由体重计算体积和表面积
3. 由体重、身高、体积计算生物力学参数
以身高计算各部分尺寸
我国成年男女足底到膝盖的距离：
男=0.265 H, 女=0.261H
我国标准人的尺度：
男=170cm, 女=160cm
我国标准人的体重
男=62kg,
女=52kg
计算体积和表面积
1. 人体体积计算：
在上肢上, 将桡骨侧称为桡侧,将尺骨侧称为尺侧
在下肢上, 将胫骨侧称为胫侧,将腓骨侧称为腓侧
支撑面和衣着
立姿时站立的地面或平台以及坐姿时的椅平面应是水平的,稳固的不可压缩的.
要求被测量者裸体或穿着尽量少的内衣 <例如只穿内裤和汗背心>测量,在后者情况下,在测量胸围时,男性应撩起汗背心,女性应松开胸罩后进行测量.

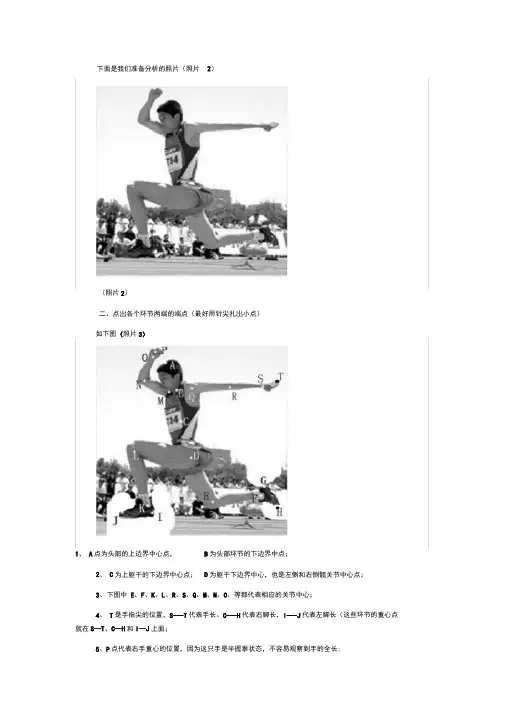

下面是我们准备分析的照片（照片2）
（照片2）
二、点岀各个环节两端的端点（最好用针尖扎岀小点）
如下图（照片3）
1、A点为头部的上边界中心点，B为头部环节的下边界中点；
2、C为上躯干的下边界中心点；D为躯干下边界中心，也是左侧和右侧髋关节中心点；
3、下图中E、F、K、L、R、S、Q、M、N、0、等都代表相应的关节中心；
4、T是手指尖的位置，S---T代表手长。

C---H代表右脚长，I---J代表左脚长（这些环节的重心点就在S—T、C—H和I—J上面；
5、P点代表右手重心的位置，因为这只手是半握拳状态，不容易观察到手的全长;
三、将环节两端连线（用细铅笔划线）
在上述工作基础上，将每个环节的两端连线，只有右手是直接点岀的重心。

如下图（照片4）
四、根据表3-9在代表环节的线段上画出每一个环节的重心。

如下图（照片5）数据1、2、3 是15个环
15节的重心点，用笔尖点画清楚。

五、然后将照片贴在坐标纸上。

画岀每个重心点的
X 和Y 坐标
照片
5
六、填表
如下图：测量每个环节重心的X和Y坐标。

填入表内X坐标和Y坐标栏，PX和PY分别是A与B 列的乘积和A与C列的乘积。

七、结果
刀PX=XXXX
刀PY=XXXX
上述E PX和E PY就是人体重心的X坐标和Y坐标，在坐标纸上画出来就行了。

-乘系数法-人体重心计算公式

"乘系数法"人体重心计算公式人体重心的计算方法，通常使用的是乘系数法。

人体重心指的是人站立时，下肢与上肢之间的重心，也就是人站立时质量中心在身体内部的位置。

而乘系数法是传统上最常用的计算方法，主要利用身体各个部位重量的比例系数作为计算依据，从而确定身体重心位置。

乘系数法计算人体重心，只需要知道各部位重量即可，根据不同的人体部位重量计算出系数，将各部位重量乘以其对应的系数，然后将乘积之和除以总质量，即可得出人体的重心。

首先，准备计算人体重心的所需基本数据，包括总质量，以及身体各部位单独的重量等。

通常可以采用公式法或称重的方式来确定。

然后，观察身体各个部位，找出其重心点，一般以头顶位置、胸部位置、手臂位置、腰部位置、耳朵位置等为依据。

其次，确定各部位重量系数，如头部为0.125、胸部为0.18、腰部为0.38，手臂为0.18，耳朵为0.01等，各部位的质量系数不同，可以根据实际情况调整适当的系数值。

最后，按照公式进行计算，把各部位重量与相应的系数相乘，然后将乘积之和除以总重量得出结果，即可得出人体重心位置。

此外，乘系数法有其局限性，人体重心系数对人体质量以及正常内脏间质分布情况有非常敏感的影响，如果发生异常情况时，系数失效，容易造成误差。

此外，计算时只能准确确定一维情况，如果需要确定三维重心，实际工作中需要使用更为复杂的计算方式。

总的来说，乘系数法是传统上常用的计算人体重心的方法，它利用不同部位重量的比例系数，计算出人体重心位置，是一种简单易操作、快捷准确的方法。

此外，实际使用时，需要考虑各种异常情况等问题，从而确保计算准确性，以便达到精确的测量结果。

人体工程学数据大全

人体工程学下发数据如下：男子（立姿）1、眼高——0.933H2、肩高——0.844H3、肘高——0.600H4、脐高——0.600H5、臀高——0.467H6、膝高——0.267H7、腕—腕距——0.800H8、肩—肩距——0.222H9、胸深0.178H 10、前臂长（包括手）0.267H11、肩—指距——0.467H 12、双手展宽——1.000H13、手举起最高点——1.278H（坐姿）14、坐高——0.222H 15、头顶—座距——0.533H16、眼—坐距——0.467H 17、膝高——0.267H18、头顶高——0.733H 19、眼高——0.700H20、肩高——0.567H 21、肘高——0.356H22、腿高——0.300H 23、坐深——0.267H女子（立姿）1、眼高——0.933H2、肩高——0.844H3、肘高——0.600H4、脐高——0.600H5、臀高——0.467H6、膝高——0.267H7、腕—腕距——0.800H8、肩—肩距——0.213H9、胸深0.133H～0.177H 10、前臂长（包括手）0.267H11、肩—指距——0.467H 12、双手展宽——1.000H13、手举起最高点——1.278H（坐姿）14、坐高——0.222H 15、头顶—座距——0.533H16、眼—坐距——0.467H 17、膝高——0.267H18、头顶高——0.733H 19、眼高——0.700H20、肩高——0.567H 21、肘高——0.356H22、腿高——0.300H 23、坐深——0.267HH （cm ）、体重W （kg ）、体积V 时，身体中心关节的距离）（单人）1、一人侧立宽度——（静）30；（动）512、一人侧立、一人正立宽度——（静）119；（动）903、一人正立宽度——（静）66；（动）534、一人单手提箱宽度——（静）81；（动）715、一人双手提箱宽度——（静）102；（动）916、一人单手托盘宽度——（静）102；（动）917、一人单手打伞宽度——（静）122；（动）1128、一人正面坐姿宽度——（静）91；（动）769、一人扶梯下楼宽度——（单向）76；（双向）122单位: mm百分位数 1 5 10 50 90 95 9 身高1543 1583 1604 1678 1754 1775 1814 体重kg 44 48 50 59 71 75 83 眼高1436 1474 1495 1568 1643 1664 1705 肘高925 954 968 1024 1079 1096 1128 坐高836 856 870 908 947 958 979 坐姿眼高729 749 761 798 836 847 868 坐姿肘高214 228 235 263 291 298 312 坐姿大腿厚103 112 116 130 146 151 160 坐姿膝高441 456 464 493 523 532 549 坐深407 421 429 457 486 494 510 臀膝距499 515 524 554 585 595 613 胸宽242 253 259 280 307 315 331 最大肩宽383 398 405 431 460 469 486坐姿臀宽284 295 300 321 347 355 369 坐姿两肘间宽353 371 381 422 473 489 5181、身高:1800(1660)2、肩高：15003、肘高：9004、中指尖上举高：19505、肩宽：4206、胸厚：2707、肩指点举例：630 8、腋下高：12309、踮高：2100 10、坐高:96011、坐姿肘高:270 12、坐姿膝高：54013、坐姿大腿厚：150 14、小腿加足高：45015、臀膝距：670 16、坐深：45017、坐自两肘肩宽：450 18、坐姿臀宽：390 19、蹲高：1200 20、蹲距：690 21、单腿跪高：132022、卧式高度：4501、立姿：单手托举最大高度：1860 单手托举舒适高度：1650单手推拉最大高度：1950 单手推拉舒适高度：1500单手取放最大高度：1800 单手取放舒适高度：13502、坐姿：阅读桌台面的舒适高度：720 写字台台面的舒适高度：690打字桌台面的舒适高度：660 单手推拉舒适高度：360单手取放舒适高度：9603、弯姿单手推拉舒适高度：480 单手取放舒适高度：7804、蹲姿单手推拉舒适高度：480 单手取放舒适高度：6605、跪姿单腿推拉舒适高度：660 单腿取放舒适高度：720+安全尺寸，单位：毫米）1、立姿单手托举：510+150 单手推拉：600+150单手取放的柜前距离：360+150 单手取放的搁置深度：4202、坐姿看书：480+200 写字：480+200打字：480+200 单手推拉：570+200单手取放的柜前距离：480+200 单手取放的搁置深度：420人可以从椅子上占其所需的最小距离810大腿进入桌面下的空间为：330~4003、弯姿单手推拉柜前距离：780+200 单手取放柜前距离：750+200单手取放的搁置深度：4204、蹲姿单手推拉柜前距离：780+200 单手取放柜前距离：600+200单手取放的搁置深度：330 前后的占地面积：9005、跪姿单手推拉柜前距离：900+200 单手取放柜前距离：900+200单手取放的搁置深度：330人体工程学资料下发授课教师：杜珺- 11 -。

syzk

三、运用 SBCAS 运动图像解析软件计算人体重心的操作（一）实验目的 1.掌握图片分析法计算人体重心的原理； 2.明确人体模型中各环节划分和重心位置；
3.熟练掌握 SBCAS 运动图像解析软件解析人体重心的操作； 4.学会分析人体重心与人体姿势变化的关系
实验四运动图像解析——跑的动作技术分析一、运动图像的解析（一）运动图像的解析原理
度。 8. 拍摄时要作记录。如运动员参数、成绩、道次、拍摄速度、比例尺、机高、
物距、摄影机编号等。 9. 务必设置比例尺及参考体且进行内或外时标检验。 10. 主光轴应对准研究范围的中心部分，这可保证主要部分的高精度。
附：实验报告
定机平面摄影（摄像）
一、实验目的
1. 了解定机平面摄像原理；
2. 掌握定机平面摄像方法、要求和注意事项；
如何快捷、准确地获取图像所提供的运动学信息是图像解析的重点。在使用高速摄影机（电影拍摄）捕获动作技术的年代，这项工作是相当繁琐的，首先要将大量的胶片送到专业部门进行冲洗，还要将冲洗好的底片通过投影机投射到数字化板，再用游标键盘进行关节点定位输入到计算机，整个过程不仅要耗费大量的人力物力，而且周期长、反馈慢。与此相比，对数字摄像记录的影像资料进行图像解析就显得较为方便、经济，所有过程只需借助计算机就可完成。其具体的解析步骤如下： ⑴ 将拍摄在录像带上的图像转换为计算机可读的数字化图像文件。通常的录像拍摄使用的记录介质是录像带，摄像机可通过 IEEE1394 摄像机火线或 USB 接口与电脑相连，再利用相应的图像采集卡就可将录像带上的图像转化为数字化图像文件，如 AVI 格式的视频文件或连续的 JPG 格式图片。 ⑵ 利用图像解析软件确定人体各关节点的像空间坐标。将转化完成的图像文件导入到专门的运动解析软件，利用鼠标移动来确定人体各关节点在图像上的坐标，并贮存在计算机中。此时，人体各关节点的坐标是基于图像尺寸的象素坐标，其参考原点通常取在图像的左下角（计算机自动计算偏移量），坐标单位为象素。 ⑶ 解析比例尺确定图形尺寸与实际尺寸之间的比例系数。对人体运动进行解析完成后，还需对比例尺图像进行解析标定，得到已知长度（比例尺标志点间的距离）的象素数，也就得到了图形尺寸与实际尺寸之间的比例系数。 ⑷ 将人体各关节点的像空间坐标转换为真实空间中的坐标（像空间坐标乘以比例系数）以及建立原始数据文件。在上一步的基础，由解析软件计算出人体各关节点在真实空间的坐。（二）人体测量点的确定方法

人体的重心名词解释

人体的重心名词解释人体的重心是指身体在立姿或运动过程中的重心位置。

它是人体平衡的核心概念，对于人体的姿势控制、动作协调以及运动技能的发展至关重要。

人类的身体结构决定了其重心的位置。

一般而言，人体的重心位于身体的下腹部，也是位于骨盆的中心。

这个位置周围聚集了人体的主要肌肉群，包括腹肌、腰肌、臀肌和腿部肌肉。

这些肌肉相互协作，以维持人体的平衡和稳定。

人体的重心位置对于姿势的维持非常重要。

当我们保持直立姿势时，重心位于身体的中间。

这是因为重力通过骨盆向下传递，使得平衡的重力线通过重心位置。

如果我们的重心不稳定，我们就会感到不平衡，容易摔倒或迅速改变姿势来重新获得平衡。

在运动中，人体的重心位置也起着关键的作用。

仔细观察运动员如何保持平衡和控制体位，你会发现他们经常将注意力放在自己的重心上。

例如，篮球运动员在运球和变向时，始终努力保持身体的重心稳定。

这可以帮助他们保持平衡、迅速转身并进行准确的投篮。

不同运动项目对于人体的重心位置有所要求。

例如，体操运动员需要具备较高的柔韧性和协调性，以便能够保持身体的重心在狭小的空间中稳定。

而滑冰运动员则需要将重心放在身体的前方，以便实现在冰上快速滑行和转向的技巧。

除了运动技能，人体的重心位置还影响到日常生活中姿势的改变。

例如，当我们乘坐公交车或电梯时，平衡的重心位置可以使我们感到更加舒适和稳定。

而在长时间站立工作时，我们可以通过调整重心位置轻松减轻腰部和腿部的压力。

认识和理解人体的重心对于身体健康和运动训练具有重要意义。

在保持良好的体位和姿势的同时，合理调整重心位置可以减少身体的不适和损伤风险。

此外，在运动训练中，合理的重心调整可以帮助我们更好地掌握技术和提高运动表现。

总结而言，人体的重心是保持身体平衡和稳定的关键因素。

它对于姿势控制、运动技能的发展以及日常生活中的舒适性都非常重要。

理解和认识人体的重心位置可以帮助我们更好地改善姿势、减轻压力和提高身体素质。

因此，充分发挥重心的作用，是实现健康、高效运动的关键所在。
