HUS安装配置手册

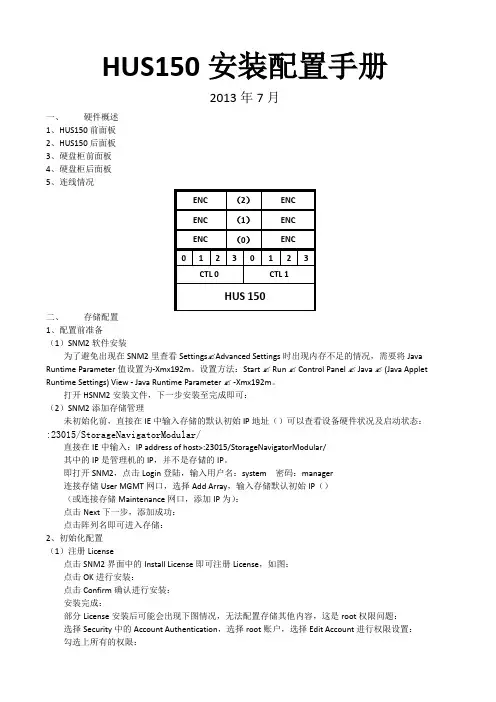

HUS150安装配置手册
2013年7月
一、硬件概述
1、HUS150前面板
2、HUS150后面板
5、连线情况
二、存储配置
1、配置前准备
（1）SNM2软件安装
为了避免出现在SNM2里查看Settings→Advanced Settings时出现内存不足的情况，需要将Java Runtime Parameter值设置为-Xmx192m。

设置方法：Start → Run → Control Panel →Java → (Java Applet Runtime Settings) View - Java Runtime Parameter → -Xmx192m。

打开HSNM2安装文件，下一步安装至完成即可：
（2）SNM2添加存储管理
未初始化前，直接在IE中输入存储的默认初始IP地址（192.168.0.16/17）可以查看设备硬件状况及启动状态：
http://localhost:23015/StorageNavigatorModular/
直接在IE中输入：http:// <IP address of host>:23015/StorageNavigatorModular/ 其中的IP是管理机的IP，并不是存储的IP。

即打开SNM2，点击Login登陆，输入用户名：system 密码：manager
连接存储User MGMT网口，选择Add Array，输入存储默认初始IP（192.168.0.16/17）（或连接存储Maintenance网口，添加IP为10.0.0.16/17）：
点击Next下一步，添加成功：
点击阵列名即可进入存储：
2、初始化配置
（1）注册License
点击SNM2界面中的Install License即可注册License，如图：
点击OK进行安装：
点击Confirm确认进行安装：
安装完成：
部分License安装后可能会出现下图情况，无法配置存储其他内容，这是root权限问题：
选择Security中的Account Authentication，选择root账户，选择Edit Account进行权限设置：
勾选上所有的权限：
点击OK确认：
点击Confirm确认，修改权限成功：
然后重新登录存储即可。

部分License可能需要重新启动存储才能生效：
确认重启即可。

（2）初始化向导
选择SNM2主界面上的Initial Setup：
弹出以下初始化向导，点击下一步：
配置E-mail Alert，点击Next下一步：
配置Management Port的IP地址：
设置前段FC端口属性，直连Topology则设置为Loop，连交换机则是Point-to-Point：
设置ISCSI端口状态：
设置热备盘Spare Drive，勾选作为热备盘的硬盘，Next下一步即可：
设置时间，下一步：
Next进入配置信息确认：
如果确认信息无误，点击Confirm确认即可完成初始化配置：
3、存储空间划分及挂载
（1）RAID Group配置
进入Groups – Volumes – RAID Groups：
选择Create RG即可创建RAID Group：
填写RAID Group序号，RAID类型（RAID Level），Raid Group磁盘数量（Combination），以及该类型RAID Group的数量（Number of Parity Groups），可以手动选择RAID Group的硬盘（Drives），点击OK即可创建完毕：
（2）Volume配置
选择界面中Volumes进入卷配置界面：
选择Create VOL即可创建Volume：
可以选择从RAID Group或DP Pool中创建VOL，选择RAID Group/DP Pool Number，填写VOL 的序号及容量大小（Capacity），以及该类型VOL的数量（Number of Volumes），点击OK即可完成创建：
从RAID Group中创建VOL需要进行Quick Format格式化，等待格式化完成即可。

（3）Host Group配置
Host Group的作用就是将前段端口的WWN号与主机HBA卡的WWN号进行绑定，选择Groups – Host Groups即可进行Host Group的配置：
如果没有激活Host Group Security，HUS的前端port只能属于一个Host Group，这会导致只有一种操作系统平台可以连接该端口。

如果想让该port属于不同的Host Group，就需要激活port的Host Group Security属性。

选择Host Group中的Host Group Security，选择需要激活的Port，点击右下角的Change Host Group Security：
改变端口状态会导致链路中断，确认是否继续：
完成Host Group Security改变。

选择Host Groups中的Create Host Group：
弹出窗口如下，选择可用端口（Available Ports），如果设备已经和主机连接，可选择wwn：
点击Add添加：
选择Volumes添加到Host Group映射中：
选择Options可以配置其他选项，如服务器操作系统（Platform）等：
点击最下方的OK即可完成创建：
4、升级Firmware
（1）SNM2升级Firmware：
打开SNM2界面中Settings – Firmware选项，可查看当前Firmware版本，选择Update Firmware：
弹出窗口如下，选择“浏览”，选择要升级的版本的Firmware包：
升级微码会影响Hosts的I/O，确认升级时I/O流量处于较低或者停止状态：
点击Confirm确认即可进行Firmware的上传及更新：
更新完成后：
5、日常维护及配置
（1）配置IP信息
选择Settings – LAN进入User Management Port配置：
点击Edit User Management Port弹出：
填写Control 0 及1 的IP地址，然后OK配置成功：
退出SNM2重新添加存储，登陆即可。

同理可配置Maintenance Port。

（2）查看License
选择SNM2界面中Settings – License，即可查看当前License状况：
（3）收集存储信息
进入SNM2界面中的Settings – Constitute Array，可以收集设备配置相关信息：
选择要收集的信息的项目，点击右下角Get Configuration弹出：
选择OK：
点击Get Configuration：
保存文件即可，同理可收集其他项目的信息。

在SNM2界面中，选择最底下的Alerts & Events，点击右上角的Collect Trace可收集存储的Trace信息：
选择要收集哪一个Controller的信息，点击Collect Trace即可：
弹出以下窗口：
完成后自动弹出下载窗口（留意浏览器自动屏蔽），将文件下载即可。

三、H DLM安装。
