分光光度计设备原理讲解
分光光度计工作原理
分光光度计工作原理
分光光度计是一种用来测量物质吸收、发射或透射光谱的仪器。
其工作原理主要包括以下几个方面：
1. 光源：分光光度计通过一个稳定的光源产生一束光。
常见的光源有白炽灯、钨丝灯、氘灯等。
光源发出的光通过空气或光学元件进入进样室。
2. 进样室：进样室是一个容器，光线进入其中与样品发生相互作用。
进样室通常由透明的材料制成，在光路上引入待测样品。
3. 分光装置：分光光度计采用一种称为分光器的光学元件，将进入进样室的光束分成两束。
其中一束光束与样品相互作用，这些光被样品吸收、发射或透射。
另一束光不经样品直接通过。
4. 检测器：分光光度计采用一种灵敏的检测器来测量透射或发射光的强度。
常见的检测器有光电二极管（Photodiode）、光
电倍增管（Photomultiplier tube）等。
5. 数据处理：分光光度计通过检测器测量样品光的强度，然后将其转换为电信号。
这些电信号经过放大、滤波、数值转换等处理，最终转化为测量结果。
常见的数据处理包括吸光度测量、发射光谱、透射光谱等。
总的来说，分光光度计通过光源、进样室、分光装置、检测器和数据处理等部件的协同工作，实现了对样品光的测量和分析。
这种测量分析方法可以广泛应用于化学、生物、医学等领域，用于研究物质的光学性质和测量物质的浓度等。

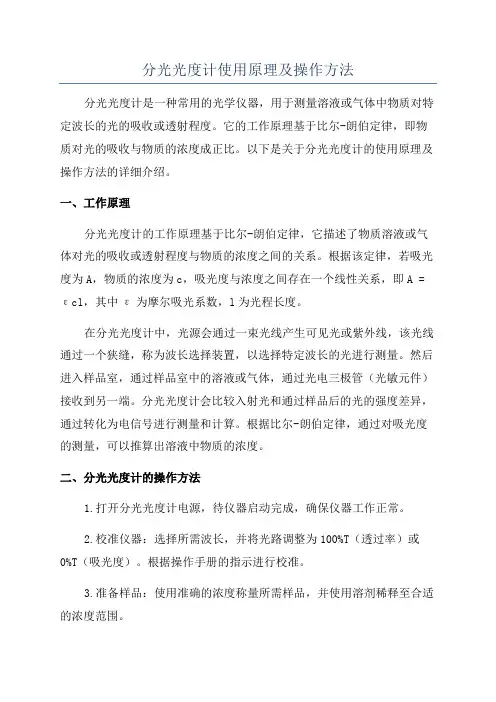

分光光度计使用原理及操作方法
分光光度计使用原理及操作方法分光光度计是一种常用的光学仪器，用于测量溶液或气体中物质对特定波长的光的吸收或透射程度。
它的工作原理基于比尔-朗伯定律，即物质对光的吸收与物质的浓度成正比。
以下是关于分光光度计的使用原理及操作方法的详细介绍。
一、工作原理分光光度计的工作原理基于比尔-朗伯定律，它描述了物质溶液或气体对光的吸收或透射程度与物质的浓度之间的关系。
根据该定律，若吸光度为A，物质的浓度为c，吸光度与浓度之间存在一个线性关系，即A = εcl，其中ε为摩尔吸光系数，l为光程长度。
在分光光度计中，光源会通过一束光线产生可见光或紫外线，该光线通过一个狭缝，称为波长选择装置，以选择特定波长的光进行测量。
然后进入样品室，通过样品室中的溶液或气体，通过光电三极管（光敏元件）接收到另一端。
分光光度计会比较入射光和通过样品后的光的强度差异，通过转化为电信号进行测量和计算。
根据比尔-朗伯定律，通过对吸光度的测量，可以推算出溶液中物质的浓度。
二、分光光度计的操作方法1.打开分光光度计电源，待仪器启动完成，确保仪器工作正常。
2.校准仪器：选择所需波长，并将光路调整为100%T（透过率）或0%T（吸光度）。
根据操作手册的指示进行校准。
3.准备样品：使用准确的浓度称量所需样品，并使用溶剂稀释至合适的浓度范围。
4.装载样品：打开样品室并放置样品池，将样品注入样品池，并确保池中没有气泡。
5.设置参数：根据实验需要，在分光光度计上设置参数，如波长、采集速度等。
6.测量样品：选择所需波长，并将样品室对准该波长设置，调节入射光的强度。
7.记录数据：测量样品的吸光度，并将数据记录下来。
可以选择多次测量，以获得更准确的结果。
8.分析结果：根据吸光度值和已知浓度值之间的关系，计算出样品的浓度，或者在已知浓度下，确定样品的吸光度。
9.清洗仪器：在测量结束后，将样品室和样品池清洗干净，以防止可能的交叉污染。
关闭仪器电源。
10.维护仪器：定期进行仪器的维护和保养，包括清洁仪器的各个部件，并按照操作手册的要求更换或校准配件。
分光光度计的原理及应用
分光光度计的原理及应用1. 分光光度计的原理分光光度计是一种用于测量物质溶液中某种物质浓度的仪器。
其原理基于光的吸收和透射特性。
•光的吸收特性：物质在特定波长的光照射下，会吸收光束中的能量，导致光的强度减弱。
•光的透射特性：物质在特定波长的光照射下，会让光束透过并传播，导致光的强度没有明显的改变。
基于光的吸收和透射特性，分光光度计通过测量待检测物质的溶液对光的吸收程度来确定其浓度。
具体的原理如下：1.光源产生具有特定波长的光束。
2.光束通过一个称为样品池的透明容器中的溶液。
3.通过检测器测量光束透过溶液后的光强度。
4.根据光的吸收定律（比尔-朗伯定律），测量光的强度与物质浓度之间的关系。
分光光度计的原理基于比尔-朗伯定律，该定律表示光强度与物质浓度呈指数关系。
通过测量光的强度，可以计算出溶液中特定物质的浓度。
2. 分光光度计的应用分光光度计在化学、生物分析、环境监测等领域被广泛应用。
以下列举了一些分光光度计的主要应用场景：2.1 化学分析•分子吸收光谱分析：分光光度计可用于测量化学反应中产生的吸收或产物的特征峰值，以确定物质的浓度。
•金属离子分析：通过测量金属离子在特定波长下的吸收特性，可用于测量金属溶液中金属离子的浓度。
2.2 生物学•蛋白质和核酸分析：分光光度计可用于测量蛋白质和核酸的浓度，并用于分析蛋白质和核酸的纯度。
•酶动力学研究：通过测量酶在特定底物浓度下的反应速率，可以研究酶的催化机制和动力学参数。
2.3 环境监测•水质监测：分光光度计可用于测量水中各种污染物质的浓度，如氨氮、亚硝酸盐、硝酸盐等。
•大气监测：利用分光光度计测量大气中特定气体的浓度，如二氧化碳、一氧化碳等。
2.4 制药工业•药物浓度测量：分光光度计可用于药物中活性成分的测量，用于制药工艺控制和药物质量监控。
2.5 食品安全•残留农药检测：利用分光光度计测量食品中农药残留物的浓度，用于评估食品安全性。
总结：分光光度计作为一种常用的分析仪器，其原理基于光的吸收和透射特性。

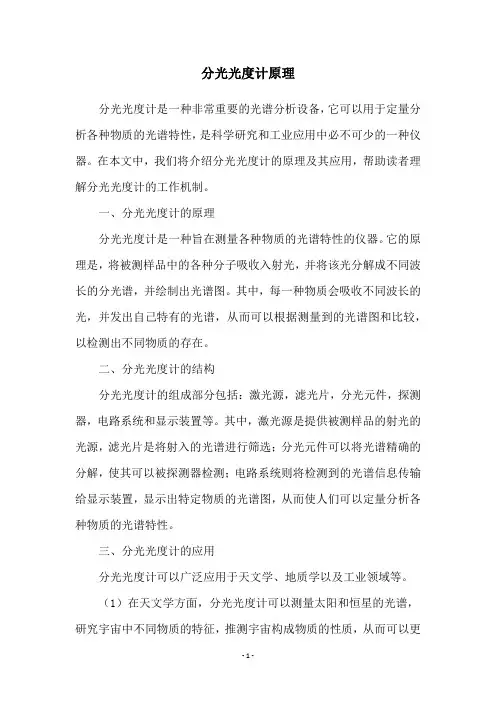

分光光度计原理
分光光度计原理分光光度计是一种非常重要的光谱分析设备，它可以用于定量分析各种物质的光谱特性，是科学研究和工业应用中必不可少的一种仪器。
在本文中，我们将介绍分光光度计的原理及其应用，帮助读者理解分光光度计的工作机制。
一、分光光度计的原理分光光度计是一种旨在测量各种物质的光谱特性的仪器。
它的原理是，将被测样品中的各种分子吸收入射光，并将该光分解成不同波长的分光谱，并绘制出光谱图。
其中，每一种物质会吸收不同波长的光，并发出自己特有的光谱，从而可以根据测量到的光谱图和比较，以检测出不同物质的存在。
二、分光光度计的结构分光光度计的组成部分包括：激光源，滤光片，分光元件，探测器，电路系统和显示装置等。
其中，激光源是提供被测样品的射光的光源，滤光片是将射入的光谱进行筛选；分光元件可以将光谱精确的分解，使其可以被探测器检测；电路系统则将检测到的光谱信息传输给显示装置，显示出特定物质的光谱图，从而使人们可以定量分析各种物质的光谱特性。
三、分光光度计的应用分光光度计可以广泛应用于天文学、地质学以及工业领域等。
（1）在天文学方面，分光光度计可以测量太阳和恒星的光谱，研究宇宙中不同物质的特征，推测宇宙构成物质的性质，从而可以更好的了解宇宙的组成物质的演化过程。
（2）在地质学方面，分光光度计可以测量岩石矿物的光谱特性，从而研究岩石的结构，推测岩石矿物的形成和成分。
（3）在工业方面，分光光度计可用于检测石油中汽油、煤油或液化气的组成，以及食品、药品等物质的化学成分。
四、结论以上就是分光光度计的原理及其应用的相关内容，分光光度计是一种用于定量分析各种物质的光谱特性的重要仪器，它的应用非常广泛，并发挥着重要的作用。

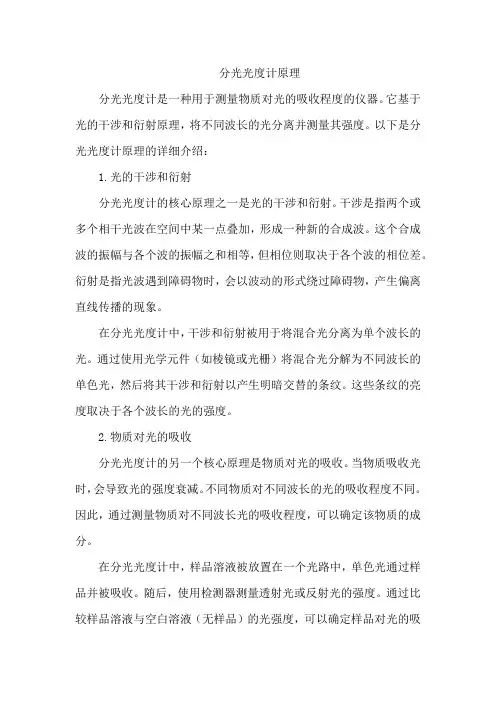

分光光度计 原理
分光光度计原理分光光度计是一种用于测量物质对光的吸收程度的仪器。
它基于光的干涉和衍射原理，将不同波长的光分离并测量其强度。
以下是分光光度计原理的详细介绍：1.光的干涉和衍射分光光度计的核心原理之一是光的干涉和衍射。
干涉是指两个或多个相干光波在空间中某一点叠加，形成一种新的合成波。
这个合成波的振幅与各个波的振幅之和相等，但相位则取决于各个波的相位差。
衍射是指光波遇到障碍物时，会以波动的形式绕过障碍物，产生偏离直线传播的现象。
在分光光度计中，干涉和衍射被用于将混合光分离为单个波长的光。
通过使用光学元件（如棱镜或光栅）将混合光分解为不同波长的单色光，然后将其干涉和衍射以产生明暗交替的条纹。
这些条纹的亮度取决于各个波长的光的强度。
2.物质对光的吸收分光光度计的另一个核心原理是物质对光的吸收。
当物质吸收光时，会导致光的强度衰减。
不同物质对不同波长的光的吸收程度不同。
因此，通过测量物质对不同波长光的吸收程度，可以确定该物质的成分。
在分光光度计中，样品溶液被放置在一个光路中，单色光通过样品并被吸收。
随后，使用检测器测量透射光或反射光的强度。
通过比较样品溶液与空白溶液（无样品）的光强度，可以确定样品对光的吸收程度。
3.检测器的响应分光光度计中的检测器是用来检测透射光或反射光的强度。
检测器通常是一种光电元件，如光电倍增管或光电二极管。
当光线照射到检测器上时，检测器会将其转换为电信号并输出。
输出的电信号与照射到检测器上的光强度成正比。
因此，通过测量电信号的大小，可以确定样品对光的吸收程度。
4.定量分析通过以上三个原理，我们可以利用分光光度计进行定量分析。
首先，将样品溶液放置在光路中，然后单色光通过样品并被吸收。
随后，使用检测器测量透射光或反射光的强度。
通过比较样品溶液与空白溶液的光强度，可以确定样品对光的吸收程度。
然后，通过标准曲线法或直接比较法，将测得的吸光度与标准物质进行比较，从而确定样品中目标物质的含量。

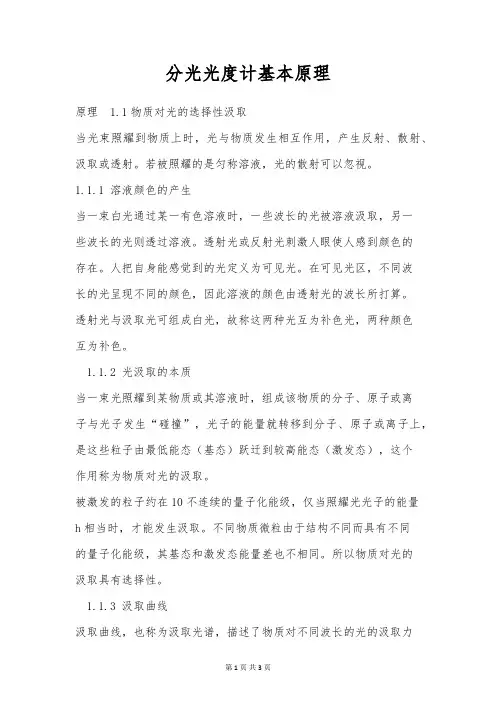

分光光度计基本原理
分光光度计基本原理原理 1.1物质对光的选择性汲取当光束照耀到物质上时，光与物质发生相互作用，产生反射、散射、汲取或透射。
若被照耀的是匀称溶液，光的散射可以忽视。
1.1.1 溶液颜色的产生当一束白光通过某一有色溶液时，一些波长的光被溶液汲取，另一些波长的光则透过溶液。
透射光或反射光刺激人眼使人感到颜色的存在。
人把自身能感觉到的光定义为可见光。
在可见光区，不同波长的光呈现不同的颜色，因此溶液的颜色由透射光的波长所打算。
透射光与汲取光可组成白光，故称这两种光互为补色光，两种颜色互为补色。
1.1.2 光汲取的本质当一束光照耀到某物质或其溶液时，组成该物质的分子、原子或离子与光子发生“碰撞”，光子的能量就转移到分子、原子或离子上，是这些粒子由最低能态（基态）跃迁到较高能态（激发态），这个作用称为物质对光的汲取。
被激发的粒子约在10不连续的量子化能级，仅当照耀光光子的能量h相当时，才能发生汲取。
不同物质微粒由于结构不同而具有不同的量子化能级，其基态和激发态能量差也不相同。
所以物质对光的汲取具有选择性。
1.1.3 汲取曲线汲取曲线，也称为汲取光谱，描述了物质对不同波长的光的汲取力量。
将不同波长的光透过某一固定浓度和厚度的有色溶液，测量每一波长下有色溶液对光的汲取程度（即吸光度），然后以波长为横坐标，以吸光度为纵坐标作图，绘制的曲线即为汲取曲线。
不同浓度的同一物质，在汲取峰四周的吸光度随着浓度增加而增大，但最大汲取波长不变。
若在最大汲取波特长测定吸光度，则灵敏度最高。
因此，汲取曲线是分光光度法中选择测定波长的重要依据。
1.2光汲取基本定律即朗伯-比尔定律：当一束平行单色光通过液层厚度为b的有色溶液时，溶质汲取了光能，光的强度就要减弱。
溶液的浓度越大，通过的液层厚度越大，入射光越强，则光被汲取的越多，光强度的减弱也越显著。
该定律是紫外可见分光光度法等各类吸光光度法定量分析的依据，是由试验观看得到的，不仅适用于溶液，也适用于其他匀称非散射的吸光物质。
分光光度计的工作原理
分光光度计的工作原理分光光度计是一种常用的实验仪器，用于测量物质溶液中的吸光度。
它的工作原理基于光的吸收和透射的特性，通过分析溶液中不同波长的光的强度变化，可以确定物质的浓度和化学组成。
1. 光源分光光度计的工作原理首先涉及光源的选择和使用。
常见的光源包括白炽灯、氘灯和钨灯等。
这些光源会发出连续光谱，即从紫外到红外的各种波长的光线。
光源会发出的光通过一个光栅或棱镜进行分光，将不同波长的光线分开，形成光谱。
2. 样品室样品室是分光光度计中用于放置溶液样品的区域。
样品室通常由两个透明的玻璃窗组成，样品正好位于这两个窗口之间。
当光通过样品室时，一部分光被样品吸收，一部分光透过样品。
3. 光路与检测器经过样品室的光线会进入光路系统，通过透镜的收集和聚焦，最终到达检测器。
常用的检测器包括光电二极管或光电倍增管。
检测器会将光信号转换为电信号，并将其量化以便显示和记录测量结果。
4. 比较测量法分光光度计的工作原理可以基于比较测量法进行。
在这种测量方法中，首先要对纯溶剂进行基线校准，即测量不含任何溶质的溶剂的吸光度，以获得一个无吸光的基准值。
然后，将待测样品放入样品室中，测量样品的吸光度。
通过比较样品吸光度和基准值，可以确定样品中溶质的浓度。
5. 定量分析分光光度计还可以用于定量分析，即通过测量样品吸光度来确定溶质的浓度。
在定量分析中，通常使用标准曲线法。
首先，准备一系列已知浓度的溶液标准样品。
然后，测量这些标准样品的吸光度，得到吸光度和浓度之间的关系。
最后，通过测量待测样品的吸光度，利用标准曲线可以推算出溶质的浓度。
总之，分光光度计的工作原理是基于光的吸收和透射特性的。
通过测量样品吸光度，可以判断溶质的浓度和化学组成。
这种仪器广泛应用于生物、化学、环境等领域，为科学研究和实际应用提供了有力的工具。
分光光度计原理
分光光度计原理
分光光度计是一种用于测量物质溶液中吸光度的仪器。
其原理基于比尔-朗伯定律，即溶液的吸光度与物质的浓度成正比。
首先，通过一个光源产生一束宽频谱的光线，然后通过一分束器将光线分成两束，一束作为参比光线，另一束则通过待测溶液。
待测溶液中的物质会吸收特定波长的光线，因此当光线穿过样品后，一部分光会被吸收，而另一部分则透过样品。
接下来，通过一透明比色皿将透过样品的光线和参比光线分别收集起来。
参比光线会经过一个光电二极管转化为电信号，而透过样品的光线会通过另一个光电二极管转化为电信号。
经过光电二极管转化后，两个电信号将会被放大并送入一个差分放大器。
差分放大器会计算出透过样品的光线和参比光线之间的差异，这个差异可以表示样品的吸光度。
最后，通过一个显示器或计算机，将吸光度的数值显示出来。
根据比尔-朗伯定律，吸光度和物质的浓度成正比，因此可以通过吸光度的数值来确定物质的浓度。
总之，分光光度计利用光的吸收特性来测量物质溶液中的吸光度，从而确定物质的浓度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
积分球：光度测量用的中空 球体。在球的内表面涂有无 波长选择性的(均匀)漫反射性 的白色涂料。在球内任一方 向上的照度均相等。
Lambda 750s 选用涂层为 特氟龙。
60mm积分球光路
4mm 浮法玻璃的透过率
THANGS
入射光=反射光+透射光+吸收光
在光谱法中被测溶液和参比溶液是分别放在同样材料及厚度的两个 吸收池中，让强度同为I0的单色光分别通过两个吸收池，用参比池调节
仪器的零吸收点，再测量被测量溶液的透射光强度，所以反射光的影响
可以从参比溶液中消除。
入射光=透射光+吸收光 即 透射光强度(It)与入射光强度(I0)之比称为透射比(亦称透射率)，用T
2、单色器：
单色器的作用：从光源的复合光中分出单色光的光学 装置，其主要功能应该是产生光谱纯度高、色散率高。单色 器的性能直接影响入射光的单色性。 单色器由入射狭缝、准直镜、色散元件、出射狭缝 等几个部分组成。 其核心部分是色散元件，起分光作用。主要由两道 全息刻线光栅组成。光栅是利用光的干涉和衍射作用制成的 。可用于紫外、可见和近红外光谱区域。 狭缝 在决定单色器性能上起着重要作用，狭缝宽度 过大时，单色性差；宽度过小时，又会减弱光强。
电的前提条件，吸光量越大，才可能 转变成更多的电能。因此检测组件中 各膜层的吸光量、透光率、反射率对 产品的设计、工艺调试和改进、组件 的光电转换效率具有重要意义。 以下为我司各膜层实际考量的参 数：
i-a-Si
P-a-Si FTO Glass
透射率、雾度
给定某波段一定量的入射光照射在薄膜上，然后量
PerkinElmer公司是新生儿筛查系统、孕早期产前筛 查的全球领导者，也是利用脐带血干细胞对40种致命疾病 进行筛查防治技术的提供者。 可以说PerkinElmer公司在 分析仪器行业具有悠久的历史和辉煌的成绩。 Lambda 750系列紫外、可见、近红外分光光度计是 PerkinElmer公司集多年光学仪器制造的先进经验，采用 最 先进的材料和工艺，制备的高档仪器，是以积分球作为 标准检测器。
紫外、可见、近红外分光光 度计
2012.07.31
一、制造公司简介
我司采用的是PerkinElmer公司的Lambda 750S型紫外 、可见、近红外分光光度计。 PerkinElmer公司是业界著名的全球性技术领先公司， 提供环境、食品和消费产品的测试仪器、诊断工具以及医 疗和工业成像设备。 Perkin-Elmer 公司于 1937 年由 Richard Perkin 和 Charles Elmer 合伙创建，总部位于美国马萨诸塞州沃尔瑟 姆，最初是一家光学设计和咨询公司，后涉足分析仪器领 域。现特别是在药物高通量筛选、全自动液体处理和样品 制备方面是世界第一位的供应商。1944年成功推出世界上 第一台商用红外分光光度计-12型。
3、吸收池(未涉及） 4、检测器：
是一种 光电转换元件，是检测单色光通过样品吸收 后透射光的强度，并把这种光信号转换为电信号。 Lambda 750s 有两个检测器： 光电倍增管 用于紫外-可见光区域； PbS检测器 用于近红外区域。 两者转换设置为 860nm处。
仪器光路图
主要元器件
样品仓
表示，则有:溶液的T越大，表明它对光的吸收越弱；T越小，表明它对
光的吸收越强。
为了更明确地表明溶液的吸光强弱与表达物理量 的相应关系，常用吸光度(A)表示物质对光的吸收程度
，其定义为:
三、在我司的实际应用：
组件对光的吸收是太阳能电池发
TiO2 Al AZO n-a-Si
反射率 反射率 透过率 透射率 吸光度 透射率
测反射光、透射光以及散射光，从而计算透射率、反射率
以及吸光度，从而判断样品的光学特性。
四、主要构成部件的性能和作用： 基本结构:
光源→单色器→吸收池→检测器→信号显示系统
↑
样品
1、光源：作所需的光谱区域内能够 发射连续辐射；应有足够的辐射强度和良好的稳定性；辐 射能量随波长的变化应尽可能小。 ②、光源种类分两种：热辐射光源和气体放电光源； 前者为碘钨灯，用于可见光区域（340~2500nm);后者为氘 灯，用于紫外光区域（190~375 nm）。两者转换设置为 nm处。
二、分光光度计基本原理
• 1、物质对光的选择性吸收
物质对光的吸收是选择性的，利用被测物质对 某 波长的光的吸收来了解物质的特性，这就是光谱法的 基础。
•
2、朗伯-比尔定律：
是光吸收的基本定律，当一束平行单色光通过 含有吸光物质的稀溶液时，溶液的吸光度与吸光物质浓度、 液层厚度乘积成正比。 •
3、 光线照射物体时遵循以下规律：
