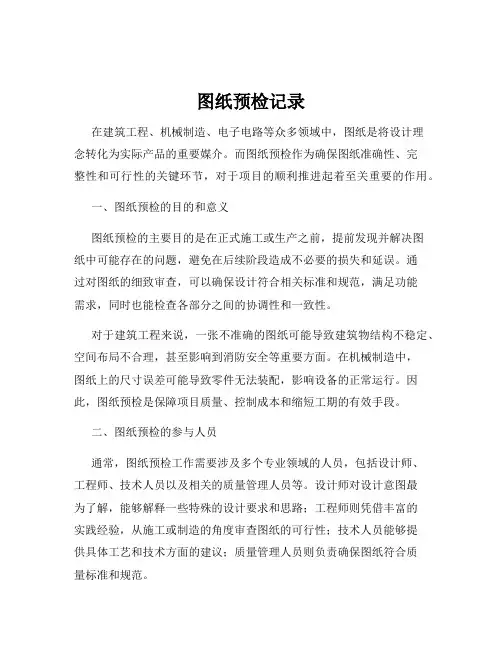

监理图纸审查记录

附表1

由参加会审单位审查、整理、汇总设计图纸审查中的问题，向有关单位各报一份。

建筑图纸审查汇总(审图公司)教学提纲

施工图审图要点 1.消防电梯机房与其它机房之间隔墙上门洞未设甲级防火门。 2.地下车库出入口处的防火分区墙上未设甲级防火门，并用人防门代替甲级防火门。(z这个我还不知道啊) 3.地下车库出入封闭楼梯间门未设置乙级防火门。 4.汽车坡道出入口处未设防火卷帘。 5.地下室设喷淋系统后一个防火分区面积仍超过1000平方米。(非车库用房) 6.地下自行车库防火分区面积超过500平方米 7.柴油发电机房与储油间之间未设甲级防火门，且未采取防止油流散的措施。（以上原因是对规范规定采用甲、乙、丙级防火门的条文内容不够熟悉） 8.设备用房门不应直接开向楼梯间。 9.防火门开启方向朝向变形缝。 10.楼梯电梯间合用前室外窗开启面积小于3.0平方米，不满足高规。 11.复式楼梯及公共楼梯的护栏采用横栏杆；教学楼梯、阳台、平台、低窗所选栏杆形式易攀爬，不符合规范要求。 12.对特殊建筑物规范的条文内容不熟悉，设计执行不到位（如体育建筑等）。 13.卧室、厨房上层为卫生间时，未采取防水、隔声和便于检修的措施。 14.玻璃面积大于1.5平方米，要在门窗说明中说明采用安全玻璃。 15.厨房窗开口的上方应设置不小于1M的防火挑檐，应满足《饮食建筑设计规范》JGJ64-89第3.3.11条的规定。(餐厅) 17.楼梯净宽是指外墙外到扶手中心的宽度，高层中不能小于1200mm。 18.高层建筑疏散门保证净宽900，所以门洞至少要有1050宽度。（因为门框占150）.厨房的上方不应设置洗手间（复式住宅除外）另外再继续加以下内容，这些都是审图公司归纳的，希望大家能好好理解。 1.应设环形消防车道的未设消防车道。 2.位于两个防火分区之间的消防车道未用防火墙分隔。 3.地下室内安全疏散最大距离超过60米。 4.袋形走道尽端的房间室内安全疏散距离越过20米。 5.安全疏散出口穿过其他房间方能到达。 6.安全疏散门采用了弹簧门、卷帘门。(二、疏散用的门不应采用吊门、水平推拉门，严禁采用旋转门。三、疏散门开启时，门扇不应影响疏散走道和平台的宽度。四、人员密集的公共场所，如观众厅的入场们、太平门不应设门槛，紧靠门口1.4m内不应设置踏步。疏散门严禁上锁。太平门宜装置自动门闩，保证内部人员随时可以推动把手或依靠人力把门开启。) 7.直接开向疏散楼梯间的门未设甲级防火门。 8.两个安全出口间的距离不足5米。 9.六层教学楼采用了开敞楼梯（应为封闭楼梯）。 10一个防火分区无自己单独使用的安全疏散楼梯，全部安全疏散出口均应与其相连的防火分区共用。 11.面积超过60平方米的多层建筑的房间只开了一个门。 12位于袋形走道的尽端的只开了一个门的房间，宽度不足1.4米。 13.应设防火门的未设防火门，或防火门未向外开启。

建筑施工图审查和会审时常见问题20

建筑专业施工图审查和图纸会审常见问题汇编（2017）一、地下室部分 1、地下室中发电机房储油间设150高门槛且采用甲级防火门，并注明储油量不超1m3。发电机房、配电房、消防中心等上方和贴邻不能直接布置有水的房间(如厨厕、水池等）。 2、消防水泵房不能设有地下三层及以下或与室外地坪高差超10m，应设150高门槛、排水沟和集水井等。消防中心一般设于首层，若设于地下一层应取得消防局的审核许可。 3、地下车库两个防火分区共用前室及其楼梯时，前室一个门为乙级防火门，另一个门应为甲级防火门。在地下车库布置停车位时注意预留疏散通道通至疏散楼梯间的防火门。 4、地下室集水井位置尺寸应与水施图一致，注明集水井定位详见结施图，建施图中应注明其长宽深尺寸，注意消防电梯的集水井应比电梯机坑低至少1000且其有效容积至少2m3。 5、地下室放大平面图应附上其位置示意图，地下室放大平面比例为1：100或150。 6、地下室设有功能用房（如餐厅、商场等）其防水等级为Ⅰ级，地下室配电房也要求Ⅰ级，可在功能用房和配电房内增加一道内防水层(如2厚聚合物水泥防水涂料等)。 7、地下室平面应附上防火分区示意图，表示汽车坡道和疏散楼梯位置、车库最远点疏散距离不超60m，注明每层停车数量并在地下一层注明地下总停车数量。地下三层及以下或与室外高差超10m时应采用防烟楼梯间，其他地下室可采用封闭楼梯间(在首层处应设外窗)。

8、汽车坡道首层出口与规划道路相连通时，应与道路边线距离≥7.5m。汽车坡道转弯90°时内半径≥4m，转弯90°-180°时内半径≥5m，转弯180°时内半径≥6m。 9、汽车库内层间的特级防火卷帘一般设于汽车坡道上坡端，不需两端都设置特级防火卷帘,地下一层至首层的汽车坡道则不需设置防火卷帘。 10、地下设备间不超200m2和其他地下房间不超50m2时可设一个门，否则应设两个门。而长度超7m的配电房也应在两端各设一个门。 11、地下车库内电梯厅应采用乙级防火门和防火隔墙。 12、地下室外壁采用防水卷材时，细石混凝土保护层厚度底板处为50，顶板处为70。采用防水涂料时，细石混凝土保护层厚度底板处为40，顶板处为50。 13、地下室设备用房应独立一个防火分区且其面积不超1000m2，至少设一个安全出口(可与地下车库的安全出口共用)，另一个出口为可通向地下车库的甲级防火门。设备用房不能直接向前室开门，应设一段走廊分隔开。14、地下室内间墙尤其是防火墙的长度超过5m或其端部无结构柱时应表示墙内设置钢筋混凝土构造柱200×200，并填黑表示，防火墙也应填充图例表示。二、首层和裙楼部分 1、应标注住宅出入口位置和住宅大堂门外的信报箱。 2、无障碍坡道应两侧设扶手，两端各伸出300，其净宽1200，平台宽1500，其入口或平台处上方应设雨篷，高差300以内坡度1:8，高差600以内坡度1：10，高差750以内坡度1:12。无扶手的无障碍平坡时其坡度1:20.高层住宅和公共建筑首层出入口处平台宽至少2000，而多层住宅可为1500。 3、首层平面中应表达必要的总平面内容如宅前路、绿化范围、地下室风井等。地下车库的首层出入口处应表示道闸或减速带等装置。

建筑图纸审查总结(审图公司)

————————————————————————————————作者：————————————————————————————————日期：

施工图设计审查范围及报审程序

施工图设计审查范围及报审程序一、施工图审查范围 1.住宅小区、工厂生活区、地下工程（不包括人防工程），三层及以上的住宅工程； 2.建筑面积在300平方米及以上的一般公共建筑工程，国家民用建筑工程设计等级分类标准规定的特殊公共建筑； 3.工程投资额在30万元及以上的工业建筑工程，乙级及以上设计单位方可承接的构筑物； 4.工程投资额在50万元以上的给水、排水、燃气、道路、桥隧、热力等市政基础设施工程（我市目前暂未开展此项工作）； 5.涉及城镇生命线的低于30万元或300平方米的建筑物和构筑物； 6.国家民用建筑工程设计等级分类标准规定的二级及以上民用建筑工程的装饰装修，工程投资额在50万元及以上的建筑智能化、建筑幕墙、轻型钢结构等专项工程。二、报送资料 1.地质勘察报告应先期送审。设计单位应按照审查合格的地质勘察报告进行设计。建设单位送审时应递交地质勘察报告4份，审查合格加盖审查专用章后，3份返还建设单位，并由其送交质监等相关部门，自己存档1份，另1份由审查单位存档。当地质勘察报告无法先期送审时，建设单位应把地质勘察报告的审查意见、修改变更单及时送达设计单位，并由设计单位对基础设计进行复核、确认。地质勘察单位也应主动把涉及强制性标准的修改、变更内容及时通知设计单位，以保证基础设计的正确性。 2.本地设计单位及外地在本市设立分支机构的单位，报送全套施工图纸3份（审查合格加盖审查专用章后返还建设单位）、存档光盘一张。外地设计单位，报送施工图4份（审查合格加盖审查专用章后3份返还建设单位，1份审查单位存档）。 3.报送各专业完整计算书1份（如使用PKPM系列软件计算，请提供计算模型及电子计算光盘）。并认真填写结构报审表，对光盘及计算资料进行确认。 4.公用工程及居住工程需报送建筑节能报审表1份、节能计算书1份。三、设计单位应及时对各专业审查意见进行回复。设计修改、变更单份数应与出图份数相同，随图纸送达各相关单位。

建筑施工图审查要点

建筑施工图审查要点一、总则建筑设计是房屋建设工程的“龙头”专业，是质量控制的首要部位。建造房屋的目的是要满足人们的各种使用要求和物质与功能的需要。但是这些目标的实现，首先必须以保障人身安全为前提，同时不影响大众利益，不破坏周围环境。施工图技术性审查就是对施工图设计文件中涉及安全、卫生、环保及公众利益方面进行审查，主要包括以下内容： 1.是否符合《工程建设标准强制性条文》和其他有关工程建设强制性标准。 2.地基基础和结构设计等是否安全。 3.是否符合公众利益。 4.施工图是否达到规定的设计深度要求。 5.是否符珍贵作为设计依据的政府有关部门的批准文件要求。下面就根据强制性条文精神与建筑工程施工图设计文件审查要点的有关问题作一介绍。二、建筑施工图编制深度要求 1.编制依据：建设、规划、消防、人防等主管部门对本工程的审批文件是否得到落实，如人防工程平战结合用途及规模、室外出口等是否符合人防批件的规定；现行国家及地方有关本建筑设计的工程建设规范、规程是否齐全、正确，是否为有效版本。 2.规划要求：建筑工程设计是否符合规划批准的建设用地位置，建筑面积及控制高度是否在规划许可的范围内。 3.施工图深度： 1)设计说明基本内容 (1) 编制依据：主管部门的审批文件、工程建设标准。 (2) 工程概况：建设地点、用地概貌、建筑等级、设计使用年限、抗震设防烈度、结构类型、建筑布局、建筑面积、建筑层数与高度。 (3) 主要部位材料做法，如墙体、屋面、门窗等（属于民用建筑节能设计范围工程可与（节能设计）段合并）。 (4) 节能设计：严寒和寒冷地区居住建筑应说明建筑物的体形系数、耗热量指标及主要部位围护结构材料做法、传热系数等。夏热冬冷地区居住建筑应说明建筑物体形系数及主要部位围护结构材料做法、传热系数、热惰性指标等。 (5) 防水设计：地下工程防水等级设防要求、选用防水卷材或涂料材质及厚度、变形缝构造及其它截水、排水措施。屋面防水等级及设防要求、选用防水卷材或涂料材质及厚度、屋面排水方式及雨水管选型。潮湿积水房间楼面、地面防水及墙身防潮材料做法、防渗漏措施。 (6) 建筑防火：防火分区及安全疏散。消防设施及措施：如墙体、金属承重构件、幕墙、管井、防火门、防火卷帘、消防电梯、消防水池、消防泵房及消防控制中心的设置、构造与防火处理等。 (7) 人防工程：

碧桂园施工图审查要点(非常全)

碧桂园施工图审查要点（非常全）通过对施工图纸的内审，可以减少施工图纸上设计的错、碰、漏，控制施工图纸设计的质量，使施工图纸设计深度能满足施工要求。本文为碧桂园施工图内部审核和会核的主要内容及关键问题，小伙伴们酌情参考。一、总图 1.七总图（建筑总平图、建筑+‐0总平图、主次道路路网总平图、停车位总平图、公共设施布置总平图、市政综合管线总平图、园艺景观总平图）是否完整，总平图中小区入口是否人车分流和主客分流，总平图指北针标识是否正确，保留的地形和地物是否准确（在设计工作开始前应安排进行相关的地形测绘工作，特别重要地块如池塘、河道、道路、桥梁、铁塔、需保留的树木和建筑等等，应准确测量、详细标注坐标）。 2.用地四界的测量坐标、建筑组团界线定位坐标、道路红线和建筑红线或用地界线的位置是否准确，道路、水面、地面、建筑物室内外标高是否正确、合理（结合原始地形，对土方平衡、建筑与地形的结合等予以复核）。 3.建筑物单体、构筑物的名称或编号、层数、定位坐标、轴线是否正确，间距是否满足要求。 4.广场、停车场、运动场、道路、无障碍设施、排水沟、挡土墙、护坡等的定位是否正确，标高、坡度是否正确、合理。 5.管线综合平面图平面布置是否合理，管线与建筑物、构筑物、绿化植栽以及其他管线之间的距离是否满足规范要求，场地外管线接入点的位置、标高是否正确。二、建筑专业 1.审核建筑设计是否满足规范和强制性条文及质量通病防治的要求，是否和其他专业设计协调，有无冲突；防火、防水、防潮、节能、无障碍设计是否符合规范要求，设计总说明是否完整和明确，技术措施是否满足当地特殊要求。 2.审核建筑设计是否和扩初设计或方案设计统一，建筑立面效果是否满足要求。建筑总说明是否齐全准确，室内、外装饰做法说明是否适用，建筑创新设计带来问题是否解决。 3.审核新材料、新技术的运用是否合理，建筑造型、构造的做法是否完整、可行、合理。 4.审核建筑平面图的轴线和轴线尺寸标注是否准确，建筑物层高、净高是否能满足要求。

施工图审查要点

海南文昌嘉盛投资有限公司施工图审查要点通过对施工图纸的内审，可以减少施工图纸上设计的错、碰、漏，控制施工图纸设计的质量，使施工图纸设计深度能满足施工要求。本文为本人总结施工图内部审核和会核的主要内容及关键问题。一、总图 1.七总图（建筑总平图、建筑+‐0总平图、主次道路路网总平图、停车位总平图、公共设施布置总平图、市政综合管线总平图、园艺景观总平图）是否完整，总平图中小区入口是否人车分流和主客分流，总平图指北针标识是否正确，保留的地形和地物是否准确（在设计工作开始前应安排进行相关的地形测绘工作，特别重要地块如池塘、河道、道路、桥梁、铁塔、需保留的树木和建筑等等，应准确测量、详细标注坐标）。 2.用地四界的测量坐标、建筑组团界线定位坐标、道路红线和建筑红线或用地界线的位置是否准确，道路、水面、地面、建筑物室内外标高是否正确、合理（结合原始地形，对土方平衡、建筑与地形的结合等予以复核）。 3.建筑物单体、构筑物的名称或编号、层数、定位坐标、轴线是否正确，间距是否满足要求。

4.广场、停车场、运动场、道路、无障碍设施、排水沟、挡土墙、护坡等的定位是否正确，标高、坡度是否正确、合理。 5.管线综合平面图平面布置是否合理，管线与建筑物、构筑物、绿化植栽以及其他管线之间的距离是否满足规范要求，场地外管线接入点的位置、标高是否正确。二、建筑专业 1.审核建筑设计是否满足规范和强制性条文及质量通病防治的要求，是否和其他专业设计协调，有无冲突；防火、防水、防潮、节能、无障碍设计是否符合规范要求，设计总说明是否完整和明确，技术措施是否满足当地特殊要求。 2.审核建筑设计是否和扩初设计或方案设计统一，建筑立面效果是否满足要求。建筑总说明是否齐全准确，室内、外装饰做法说明是否适用，建筑创新设计带来问题是否解决。 3.审核新材料、新技术的运用是否合理，建筑造型、构造的做法是否完整、可行、合理。 4.审核建筑平面图的轴线和轴线尺寸标注是否准确，建筑物层高、净高是否能满足要求。 5.审核建筑内各功能区划分是否合理，交通组织是否合理，是否人性化，楼梯的设置和宽度是否合理，踏步计算和净高计算是否正确。建筑物中重点噪声源的布置、隔声减振设计是否能满足要求。

施工图审图审查的重点

施工图审图审查的重点工程建设项目部在收到设计图纸后，由项目部组织各专业人员认真进行审查，对项目的顺利实施具有重要意义，也是十分必要的。审查过程中不仅可发现建筑施工图纸中的问题和施工难点，并及时跟各部门沟通得到澄清和解决，同时对项目建设的功能、结构以及材料选型、施工可行性和造价管理等方面提出建设性意见，进行有效的预防和控制，也为全面开展项目建设工作建立一个良好的开端。审查过程主要有四个要点： 1熟悉拟建项目的基本情况首先，应通过建筑施工图审图并结合地勘报告及现场查勘，搞清拟建项目对地基和施工作业面的具体要求，特别是了解周围建筑物、地下水位、土质、地下物等情况，确定基础施工方案，如基础施工时是否需要人工降水，是否需要护坡桩以及基槽开挖时是否需要特殊处理等，并督促施工单位做好相应准备，以免影响工程正常进行。

其次，通过建筑施工图审图，了解拟建项目建设所用材料和设备，特别是特殊材料或新材料、特殊设备或新设备的选用情况，以免因材料、设备因供应时间问题而造成工程延期或延误。 2熟悉、审查工程平面尺寸建筑工程施工平面图和正立面图一般有3道尺寸，对于平面尺寸第1道是细部尺寸，第2道是轴线间尺寸，第3道是总尺寸；而立面尺寸也有3道尺寸，第1道尺寸是窗台、门窗的高度等细部尺寸，第2道尺寸是层高尺寸，并标注有标高，第3道尺寸是总高度。不管是平面还是立面检查方法一般采用，第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸。检查中对于平面并留意边轴线是否是墙中心线；识读工程平面图尺寸，先识建施平面图，再识本层结施平面图，最后识水电空调安装、设备工艺、第二次装修施工图，检查它们是否一致。熟悉本层平面尺寸后，审查是否满足使用要求，例如检查房间平面布置是否方便使用、采光通风是否良好等。识读下一层平面图尺寸时，检查与上一层有无不一致的地方。检查立面图各楼层的标高是否与建施平面图相同，再检查建施的标高是否与结施标高相符。

图审查表

工程编号： 10- 证书编号：［2009］号江苏省建设工程抗震、施工图设计审查报审表项目名称：建设单位: (公章) 接审单位：宿迁市建设工程设计审核有限公司收件日期年月日接审人：江苏省建设厅印制

注意事项：一、勘察设计单位应履行告知义务，先期报审建设工程勘察报告审查，施工图审查需一次性提供法人声明、七套施工图和技术性审查资料；资料齐全，接审；资料不齐全，建设单位补齐资料后送审。二、居住建筑总平面设计内容应包括：总平面图、竖向布置图、管道综合图、绿化及建筑小品布置图、配套公共服务设施布置图。三、建筑设计总说明中应有节能设计专篇，并与节能报审表、热工计算书内容一致。内容：建筑体形、各朝向窗墙面积比、所采用围护结构的传热系数以及门窗的气密性等级和外遮阳等。采用固定遮阳的，应具体表明其构件及尺寸，并提供计算文件及结果。采用活动遮阳时，应表现具体做法和节点构造。四、按照《建筑工程建筑面积计算规范》GB/T50350-2005要求计算建筑面积，组团项目提供单体详表。五、施工图纸应设计签章栏，便于出图专用章、执业印章、审查合格章集中签署，统一使用红色印泥，确保印章字迹清晰。各专业三级签字人员姓名应有打印版和手签版，并加盖注册执业人员印章，以便登记、审查相关人员执业行为。六、建设单位应将审查意见的回复单及变更通知单（必须三级签字、出图章齐全）、修改图及目录一式七份提交审查机构复审，否则不予接收。七、交底时建设单位应将审查机构的审查意见书、回复意见及相应的设计变更一并交监理单位、施工单位随施工图一并实施。八、凡涉及工程建设强制性标准(节能标准)和《宿迁市建设工程施工图技术要求(第一期)》中规定的变更内容时，必须报经原审查机构审查合格后方可实施。审查意见书、回复意见未进行设计交底，需审查的设计变更未经审查，勘察设计单位不得签署验收意见。九、建设单位应严格遵守上述事项，确保报审资料真实、准确，并承担相应责任。

监理抽检记录范文表修改版本.docx

第三部分构筑物工程单元工程质量评定表 1

编制说明 1、本评定表依据《给水排水构筑物工程施工及验收规范》GB50141-2008、《建筑地面工程施工质量验收规范》GB50209-2002 编制。 2、单元、工序质量评定表的填写、评定参照《水利水电工程施工质量评定表》评定方法进行。 3、单元工程质量评定标准：在主控项目全部符合质量标准的前提下，一般项目基本符合质量标准，检测项目实测点合格率在80%及其以上，且超差点的最大偏差值应在允许偏差值的 1.5 倍范围内，即评为合格。一般项目符合质量标准，实测点合格率为90%及其以上，即评为优良。 4、工序质量评定标准:在主控项目全部符合质量标准的前提下，一般项目基本符合质量标准，检测项目实测点合格率在 80%及其以上，且超差点的最大偏差值应在允许偏差值的1.5 倍范围内，即评为合格。一般项目符合质量标准，实测点合格率为 90%及其以上，即评为优良。

新建县象山、樵舍镇、大塘坪乡、铁河乡供水工程表 1基坑开挖单元工程质量监理检测记录表单位工程名称单元工程量分部工程名称施工单位江西省水利水电开发有限公司单元工程名称、部位检验日期年月日项次主控项目质量标准检验记录 1建基面基底不应受浸泡或受冻；天然地基不得扰动、超挖 2地基承载力地基承载力应符合设计要求基坑边坡稳定、围护结构安全可靠， 3基坑边坡无变形、沉降、位移，无线流现象；基底无隆起、沉陷、涌水（砂）等现象项次一般项目质量标准检验记录基坑边坡护坡完整，无明显渗水现象； 4边坡支护围护墙体排列整齐，钢板桩咬合紧密，混凝土墙体结构密实、接缝严密，围檩与支撑牢固可靠项次检测项目允许偏差实测值（ mm）合格数合格率（ mm）（点）（ %） 1平面位置≤50 土方±20 2高程石方+20， -200 3平面尺寸满足设计要求 4放坡开挖的满足设计要求边坡坡度 5多级放坡的 +100 ， -50平台宽度 6 基底表面平 20 整度检测结果共检测点，其中合格点，合格率% 评定意见主控项目质量标准，一般项目质量标准，检测项目合格率% 监理工程师：

工程施工图审查管理办法

建筑工程施工图设计文件审查暂行办法第一条为加强建筑工程勘察设计质量监督与管理，保护国家财产和人民生命安全，维护社会公众利益，做好建筑工程施工图设计文件（以下简称施工图）审查工作，根据《建设工程质量管理条例》，制定本办法。第二条施工图审查是政府主管部门对建筑工程勘察设计质量监督管理的重要环节，是基本建设必不可少的程序，工程建设有关各方必须认真贯彻执行。第三条国务院建设行政主管部门负责全国的施工图审查管理工作。省、自治区、直辖市人民政府建设行政主管部门负责组织本行政区域内的施工图审查工作的具体实施和监督管理工作。第四条本办法所称施工图审查是指国务院建设行政主管部门和省、自治区、直辖市人民政府建设行政主管部门，依照本办法认定的设计审查机构，根据国家的法律、法规、技术标准与规范，对施工图进行结构安全和强制性标准、规范执行情况等进行的独立审查。第五条建筑工程设计等级分级标准中的各类新建、改建、扩建的建筑工程项目均属审查范围。省、自治区、直辖布人民政府建设行政主管部门，可结合本地的实际，确定具体的审查范围。第六条建设单位应当将施工图报送建设行政主管部门，由建设行政主管部门委托有关审查机构，进行结构安全和强制性标准、规范执行情况等内容的审查。第七条施工图审查的主要内容：（一）建筑物的稳定性、安全性审查，包括地基基础和主体结构体系是否安全、可靠；（二）是否符合消防、节能、环保、抗震、卫生、人防等有关强制性标准、规范；（三）施工图是否达到规定的深度要求；（四）是否损害公众利益。第八条建设单位将施工图报建设行政主管部门审查时，还应同时提供下列资料：（一）批准的立项文件或初步设计批准文件；（二）主要的初步设计文件；（三）工程勘察成果报告；（四）结构计算书及计算软件名称。第九条为简化手续，提高办事效率，凡需进行消防、环保、抗震等专项审查的项目，应当逐步做到有关专业审查与结构安全性审查统一报送、统一受理；通过有关专项审查后，由建设行政主管部门统一颁发设计审查批准书。第十条审查机构应当在收到审查材料后20个工作日内完成审查工作，并提出审查报告；特级和一级项目应当在30个工作日内完成审查工作，并提出审查报告，其中重大及技术复杂项目的审查时间可适当延

施工图图纸审查与设计应注意的问题

（一）框架结构 1、周期折减——建筑抗震设计手册第361页。 2、不考虑藕联计算时框架的边榀内力调整，计算振型数。 3、钢筋强度的限值（1.25,1.30）,对一、二级框架。 4、有地下室时有几层填几层，底层柱下端乘调整系数，GB50011第6.2.3条,地下室柱截面每侧的纵向钢筋面积,除应满足计算要求外,不应少于地上一层对应柱每侧纵向钢筋面积的 1.1倍(地下室剪力墙的配筋不应少于地上一层剪力墙的配筋——参见建筑抗震设计规范GB50011-2001统一培训教材第112页——GB50011和JGJ3均未明确规定，抗震设计时宜参照执行——抗震概念设计问题）。

5、框架梁支座截面纵向钢筋配筋率ρ＞2%，箍筋直径≥构造直径+2㎜；应使ρ≤2.5%,否则违反强条,应修改梁断面尺寸。 6、框架梁跨中有集中荷载时，注意检查梁端加密区外的配箍（特不是电算时输入梁箍筋最大间距为100 ㎜者）。 7、梁的h w≥450时，应设腰筋，每侧 ρ≥0.1%,@≤200(宜)。边框架梁的腰筋当按03G101-1表示时，表示为NXX，GB50010第10.2.5条,砼结构构造手册第137页。 8、框架梁一、二级抗震时，梁顶通长钢筋面积应≥1/4AS。 9、框架梁支座截面纵向钢筋的面积比AS底/ AS 顶≥0.5(一级), ≥0.3(二级和三级);梁端箍筋加密区的长度、箍筋间距、直径等均应符合规范规定，加密区箍筋间距还要注意≤hb/4。 10、柱的纵向钢筋的配筋率，柱箍筋在规定的范围内加密，加密区箍筋间距、直径等应符合规范要求；一、二级抗震

等级的框架柱的角柱应全高加密；短柱亦应全高加密箍筋。夹层、楼梯、雨蓬等容易形成短柱，填充墙形成短柱更容易被忽视。 11、基础埋深较大时，宜做成短柱基础。 12、柱的轴压比输出，计算长度系数输出，对楼面开洞的框架结构更应注意；柱宜按双向偏心受压计算，角柱应按双向偏心受压计算（JGJ3第 6.2.4条）;柱的计算长度系数宜按GB50010第7.3.11.3条计算,少用经验系数。 13、竖向不规则框架结构应进行弹塑性变形验算（楼层屈服强度系数小于0.5时）。 14、不同意由砌体墙和框架混合承重（JGJ3第6.1.6条）。 15、框架加混凝土小井筒的计算和抗震构造处理要得当，应尽量采纳构造柱砌体墙圈梁的井筒做法（JGJ3第 6.1.7条）。 16、梁高不大于300时，应验算梁的受剪承载力（V≤0.7ftbho） 17、楼层悬挑梁采纳平法表示时，应注明悬挑梁的箍筋直径和间距，有收头边梁时，应设附加箍筋，井字形等高交叉

施工图审查要点培训

施工图审查培训教材（建筑）第一篇建筑部分一、总则建筑设计是房屋建设工程的“龙头”专业，是质量控制的首要部位。建造房屋的目的是要满足人们的各种使用要求和物质与功能的需要。但是这些目标的实现，首先必须以保障人身安全为前提，同时不影响大众利益，不破坏周围环境。施工图技术性审查就是对施工图设计文件中涉及安全、卫生、环保及公众利益方面进行审查，主要包括以下内容： 1.是否符合《工程建设标准强制性条文》和其他有关工程建设强制性标准。 2.地基基础和结构设计等是否安全。 3.是否符合公众利益。 4.施工图是否达到规定的设计深度要求。 5.是否符珍贵作为设计依据的政府有关部门的批准文件要求。下面就根据强制性条文精神与建筑工程施工图设计文件审查要点的有关问题作一介绍。

二、建筑施工图编制深度要求 1.编制依据：建设、规划、消防、人防等主管部门对本工程的审批文件是否得到落实，如人防工程平战结合用途及规模、室外出口等是否符合人防批件的规定；现行国家及地方有关本建筑设计的工程建设规范、规程是否齐全、正确，是否为有效版本。 2.规划要求：建筑工程设计是否符合规划批准的建设用地位置，建筑面积及控制高度是否在规划许可的范围内。 3.施工图深度： 1)设计说明基本内容 (1) 编制依据：主管部门的审批文件、工程建设标准。 (2) 工程概况：建设地点、用地概貌、建筑等级、设计使用年限、抗震设防烈度、结构类型、建筑布局、建筑面积、建筑层数与高度。 (3) 主要部位材料做法，如墙体、屋面、门窗等（属于民用建筑节能设计范围工程可与（节能设计）段合并）。 (4) 节能设计：严寒和寒冷地区居住建筑应说明建筑物的体形系数、耗热量指标及主要部位围护结构材料做法、传热系数等。夏热冬冷地区居住建筑应说明建筑物体形系数及主要部位围护结构材料做法、传热系数、热惰性指标等。

施工图审查的项目内容与程序

施工图审查的项目内容与程序一、初步设计完成后由地区总经理主持审查，集团产品技术管理部、工程管理部、策划团队参加并提出专业意见，并进行价值工程分析。初步设计的审图和分析结果应用于指导施工图设计。价值工程分析是一种削减成本的方法，分析设计中一种材料或结构改用另一种形式时，使功能不变或提升而价格下跌。也就是在满足顾客要求同时，以更低的成本达到相同或更好的水平。业主根据国家规范提出《施工图设计要求和品质标准》，可指导设计院进行施工图设计。二、施工图的成本控制由CS02表指导，初步设计完成后由项目策划团队会同市场营销部、产品技术部组织汇总各种材料和专业标准并最后确认，作为交楼标准及指导施工图设计的依据。三、对施工图设计阶段的图纸深度,要严格按照国家有关设计阶段划分规定的图纸设计深度要求执行。规划施工图必须包括竖向设计和管线综合设计。施工图设计完成后建议编制工程预算书，预算造价不得超过CS02表，否则应优化施工图设计。四、施工图由产品技术部总经理主持审查。项目策划团队要参与审图并提供专业意见。地区总工程师为主组织审查施工图具体的工作，其他各专业给予配合。五、产品技术部总经理负责组织和协调施工图审查工作，并负责召集施工图设计交底与图纸会审会，会前要求监理单位以总监理师为首、施工单位以总工程师为首、同时要求地区公司的产品技术部和项目工程部要分别提出审图的书面意见。六、施工图应尽早发给监理、施工单位和内审单位，一般应留有最少20天的阅图时间。七、要求设计院做好技术交底的书面准备，内容应包括： 1、设计思想、设计意图的介绍。 2、新结构、新材料、新工艺的具体技术要求。 3、重要结构部位、易被施工过程忽视的问题、施工质量的特殊要求。八、图纸会审应重点解决以下问题： 1、设计图纸是否能忠实的反映已确定的方案原创意图和效果。 2、设计图纸是否符合工程建设国家标准、规范。 3、设计图纸及说明是否完整、清楚、明确、齐全，图中尺寸、坐标、标高是否正确，有否局部差错。

房建工程监理抽检记录表

抽检记录土方开挖工程检验批单位（子单位）工程名称分部（子分部）工程名称验收部位施工单位项目经理验收标准及规范《建筑地基基础工程施工质量验收规范》GB50202-2002 施工质量验收规范的规定监理单位检查评定记录检查项目允许偏差或允许值（mm ）柱基基坑基槽 □ 挖方场地平整管沟 □ 地（路）面基层 □ 人工 □ 机械 ■ 主控项目 1 标高 -50 ±30 ± 50 -50 -50 2 长度、宽度（由设计中心线向两边量） +200 -50 +300 -100 +50 -150 100 — 3 边坡设计要求观察或用坡度尺检查一般项目 1 表面平整度 20 20 50 20 20 2 基底土性设计要求观察或土样分析监理工程师意见：专业监理工程师：日期：

抽检记录土方回填工程检验批单位（子单位）工程名称分部（子分部）工程名称验收部位施工单位项目经理验收标准及规范《建筑地基基础工程施工质量验收规范》GB50202-2002 质量验收规范的规定监理单位检查评定记录检查项目允许偏差或允许值（mm ）桩基基坑基槽场地平整管沟地（路）面基础层人工机械主控项 1 标高 -50 ± ± -5,0 -50 2 分层压实系数设计要求一般项目 1 回填土料设计要求 2 分层厚度及含水量设计要求 3 表面平整度 20 20 30 20 20 监理工程师意见：专业监理工程师：日期：

土方回填工程检验批单位（子单位）工程名称分部（子分部）工程名称验收部位施工单位项目经理验收标准及规范《建筑地基基础工程施工质量验收规范》GB50202-2002 质量验收规范的规定监理单位检查评定记录检查项目允许偏差或允许值（mm ）桩基基坑基槽场地平整管沟地（路）面基础层人工机械主控项目 1 标高 -50 ±30 ±50 -5,0 -50 2 分层压实系数设计要求一般项目 1 回填土料设计要求 2 分层厚度及含水量设计要求 3 表面平整度 20 20 30 20 20 监理工程师意见：专业监理工程师：日期：

建筑施工图纸审查要点

论文名称：施工图审查培训教材（建筑）摘要：建筑设计是房屋建设工程的“龙头”专业，是质量控制的首要部位。建造房屋的目的是要满足人们的各种使用要求和物质与功能的需要。但是这些目标的实现，首先必须以保障人身安全为前提，同时不影响大众利益，不破坏周围环境。施工图技术性审查就是对施工图设计文件中涉及安全、卫生、环保及公众利益方面进行审查，主要包括以下内容：关键字：施工图审查教材第一篇建筑部分一、总则建筑设计是房屋建设工程的“龙头”专业，是质量控制的首要部位。建造房屋的目的是要满足人们的各种使用要求和物质与功能的需要。但是这些目标的实现，首先必须以保障人身安全为前提，同时不影响大众利益，不破坏周围环境。施工图技术性审查就是对施工图设计文件中涉及安全、卫生、环保及公众利益方面进行审查，主要包括以下内容： 1.是否符合《工程建设标准强制性条文》和其他有关工程建设强制性标准。 2.地基基础和结构设计等是否安全。 3.是否符合公众利益。 4.施工图是否达到规定的设计深度要求。 5.是否符珍贵作为设计依据的政府有关部门的批准文件要求。下面就根据强制性条文精神与建筑工程施工图设计文件审查要点的有关问题作一介绍。二、建筑施工图编制深度要求 1.编制依据：建设、规划、消防、人防等主管部门对本工程的审批文件是否得到落实，如人防工程平战结合用途及规模、室外出口等是否符合人防批件的规定；现行国家及地方有关本建筑设计的工程建设规范、规程是否齐全、正确，是否为有效版本。 2.规划要求：建筑工程设计是否符合规划批准的建设用地位置，建筑面积及控制高度是否在规划许可的范围内。 3.施工图深度： 1)设计说明基本内容 (1) 编制依据：主管部门的审批文件、工程建设标准。 (2) 工程概况：建设地点、用地概貌、建筑等级、设计使用年限、抗震设防烈度、结构类型、建筑布局、建筑面积、建筑层数与高度。 (3) 主要部位材料做法，如墙体、屋面、门窗等（属于民用建筑节能设计范围工程可与（节能设计）段合并）。 (4) 节能设计：严寒和寒冷地区居住建筑应说明建筑物的体形系数、耗热量指标及主要部位围护结构材料做法、传热系数等。夏热冬冷地区居住建筑应说明建筑物体形系数及主要部位围护结构材料做法、传热系数、热惰性指标等。 (5) 防水设计：地下工程防水等级设防要求、选用防水卷材或涂料材质及厚度、变形缝构造及其它截水、排水措施。屋面防水等级及设防要求、选用防水卷材或涂料材质及厚度、屋面排水方式及雨水管选型。潮湿积水房间楼面、地面防水及墙身防潮材料做法、防渗漏措施。 (6) 建筑防火：防火分区及安全疏散。

建筑施工图审查要点

建筑施工图审查要点建筑施工图审查要点 [1. 总则1.1 依据国务院《建设工程质量管理条例》和《建设工程勘察设计管理条例》以及建设部的有关规定，为指导各地开展建筑工程施工图设计文件审查，制定本审查技术规定。1.2 施工图设计文件审查，是对施工图设计文件中涉及安全、卫生、环保及公众利益方面执行现行工程建设标准特别是强制性条文情况等内容进行审查。1.3 施工图设计文件中如有突破工程建设标准强制性条文规定的内容，应按照建设部第81号部长令《实施工程建设强制性标准监督规定》执行。 1.4 送审文件的清单如下：1.4.1 勘察、设计合同； 1.4.2 初步设计批准文件，主要初步设计文件；1.4.3 签署齐全的施工图设计文件；[/color] [color=gray]1.4.4 具有相应资质的勘察单位提供的经审查认为合格或基本合格的工程地质勘察报告；1.4.5 结构设计计算书，包括：计算软件名称，计算输入总信息，各层荷载平面，各层几何平面，各层配筋平面，各层柱轴压比平面，各层超筋超限信息等计算机计算资料以及必要的人工手算资料。1.4.6 设计方如将工程设计中的某部分设计(如网架、环保、燃气、变配电等)转包给另外的单位分包设计，分包项目的设计文件必须经由总包单位技术审查后并由总包单位技术负责人签署加盖公章

方可送审。[/color] [color=blue]2. 建筑专业[/color] [color=blue]2.1 一般规定[/color] 根据建筑工程项目规模、平面功能、建筑高度、层数、使用性质、火灾危险性、疏散和扑救难度，审查建筑分类、耐火等级、材料选用等是否正确；是否满足各类建筑专项设计标准、规范在安全、消防方面的要求。[color=blue]2.2 首页（包括设计说明）[/color] 2.2.1 设计文件是否符合批准的初步设计内容及批文要求。主要技术指标是否符合规划条文要求。2.2.2 建筑规模、性质、建筑类别、耐火等级、抗震设防烈度、屋面防水等级、人防工程等级的确定是否准确。 2.2.3 材料做法说明是否交待清楚。 2.2.4 门窗表是否交待清楚。2.2.5 防火设计说明是否符合相应的防火规范。2.2.6 图例是否交待清楚。2.2.7 涉及使用、施工等方面需作说明的问题，是否已交待清楚。2.2.8 有关建筑节能设计及采用新材料、新技术的情况是否交等清楚。[color=blue]2.3 总平面[/color] 2. 3.1 总平面布置图一、设计依据应符合批准的初步设计的内容及批文的要求，检查是否符合城市规划（控规或详规）所提出的各项要求，是否与设计任务及上级批文等相一致。二、用地红线是否与规划局审批的相一致。三、建筑布置是否满足规划规定的建筑红线（后退）要求，建筑与边界，与其他建筑物、构筑物等的间距是否符合《重庆市城市规划管理条例》及国家有关规范的要求（如防火、防爆、卫生、安全间距等）。四、建
