钢筋下料详细讲解
钢筋工程钢筋下料
钢筋的下料长度计算例题
• 2、同理：对于② 8 Φ 22钢筋
下料长度=外包尺寸-量度差值 =2×350+9150-2×2d =9762 取9.76m
例题：某一跨框架梁，断面尺寸为300×700，保 护层厚度为25mm，C25砼，钢筋锚固长度为40d， 试求各钢筋下料长度。 分析：KJL-1全长为LAB=9.20m 净跨LnAB=8.20m
钢筋的下料长度计算
• 六、课后参考阅读文献： 《建筑物抗震构造详图》03G329 《混凝土结构施工图平面整体设计表示法》03G101 《建筑工程质量控制与验收》 《建筑施工手册》 《建筑施工规范》 /xgxz.htm /
钢筋的下料长度计算
• 4、钢筋下料长度=外包尺寸+末端弯钩增长值-量度差值 ①弯起钢筋下料长度 L1=直段长度+斜段长度-弯曲量度差+弯钩增长值 ②直钢筋下料长度 L2=构件长度L-保护层厚度c+弯钩增长值
钢筋的下料长度计算
• ③箍筋下料长度 L3=箍筋外包周长-弯曲量度差+弯钩增长值 箍筋外包周长: A、双肢箍 箍筋外包周长=构件断面周长-8c+8d B、梁四肢箍 箍筋内皮宽度=（b-2c）×2/3 箍筋外包周长=2×[（b-2c)×2/3 +(h-2c)]+8d C、课后思考：柱四肢或多肢箍的外包周长如何？
300
5000
65
0
钢筋的下料长度计算
• 1、结构施工图中剖面法钢筋尺寸标注： 箍筋为内皮尺寸 其它钢筋为外皮直线尺寸
a1
h
α
α
a2 C b bb C
L
外包尺寸：钢筋外皮直线尺寸之和 箍筋外包尺寸＝内皮尺寸之和 + 8d
钢筋下料详细讲解
锚固值
小结：
拉筋的直径
拉筋的根数=2×（净跨-2个50）/间距 拉筋的长度=宽度-保护层+ d拉筋 +2×11.87× d拉筋 锚固值取Max{75，11.87× d拉筋 }
Thank you for your attention!
• KL2（2A）：表示编号为2的框架梁；该梁为两跨，一端带有 悬臂梁； • 300×650：表示梁的外边尺寸宽为300mm，高为650mm； • Ф8@100/200（2）：表示箍筋是HPB300级钢筋，直径是8mm， 加密区间距为100mm，非加密区间距为200mm，肢数为2； • 2Φ25：表示2根HRB335级，直径是25mm的上部通长筋，贯穿 整根梁；
• G4Φ10：表示四根HRB33级钢筋、直径是10mm的构造筋(腰 筋)；
• （-0.100）：表示梁顶标高（选择性标注）。
4.原位标注
• 6Φ25 4/2：表示6根HRB335级上部钢筋，呈两 排布置，上排4根，下排2根； • 2Φ25+2Φ22：表示下部钢筋为2根HRB335级直 径25mm钢筋和2根HRB335级直径22mm钢筋。
箍筋⑤号钢筋下料长度计算：
L5= 2 ×（250+600）- 8×25 + 2×11.87×8 – 3×1.5×8
梁高和梁宽
• • • • 小结：
=1654mm
8个保护层
锚固值Βιβλιοθήκη 调整值单根箍筋的根数=2×（梁高+粱宽）-8个保护层+2个弯钩锚固值-3个调整值 其中，锚固值=11.87×d；调整值=1.5d 减去8个保护层，是因为箍筋每个顶角各占2个梁的菱角，即2个保护层
钢筋工 梁的手工算量
建筑工程学院
钢筋下料计算ppt课件
表
箍筋量度方 法
4 ~5
箍筋调整值
箍筋直径/mm
6
8
10~12
量外包尺寸
40
50
60
70
量内包尺寸
80
100
120
150~170
例5.1 某框架建筑构造，抗震等级为4级，共有10根框架梁，其配筋如图5.23所示，混凝 土等级为C30，钢筋锚固长度LαE为30d。柱截面尺寸为500mm x 500mm。试计算该 梁钢筋下料长度并编制配料单(参见混凝土构造平面整体表示方法03G10l-l构造详 图)。
碳钢丝制造箍筋时，其末端也应做弯钩，其弯曲直径不小于箍筋直径 的2.5倍，弯钩的平直部分，一 般构造不小于箍筋直径的3倍，有抗震 要求的构造不应小于箍筋直径的10倍。箍筋弯钩的方式，如设计无要 求时，可按图5.19(a)、(b)所示加工，有抗震要求的构造，应按图5.19(c) 所示 加工。
3)量度差值
第二种情况:单支筋只勾住纵筋
4号箍筋长度= (h-维护层×2 + 1/2d×2) + 1.9d×2 + max ( 1Od ，75 mm)×2
= (h-维护层×2 + d) + 1.9d×2 + max(lOd， 75mm)×2
(2)按外皮计算箍筋的长度公式推导过程 1号箍筋长度=(b-2×维护层+d×2)×2+(h-2×维护层+d×2)×2 + 1. 9 d×2 + max ( 10d ，75 mm)×2 =(b-2×维护层+2d)×2+(h-2×维护层+ 2d)×2 + 1.9d×2 + max( lOd，75mm) ×2 =2b -4×维护层+4d +2h -4×维护层+4d + 1.9d×2 + max(lOd， 75mm)×2 =(b+h)×2－维护层×+d8 +8 1.9d×2+ max(10d,75 mm)×2
《钢筋下料图解》课件
校核与修正
对所绘制的钢筋下料图进行校核，确保其准 确性和可行性，如有需要可进行修正。
钢筋下料图的绘制技巧
熟图纸规范
了解并熟悉钢筋下料图的 绘制规范和标准，确保图 纸的规范性和准确性。
注意细节
在绘制过程中注意细节的 处理，如线条的粗细、标 注的清晰度等，以提高图 纸的可读性和准确性。
实践经验积累
通过不断的实践和经验积 累，提高自己的绘图技巧 和技能水平。
检测内容
包括钢筋规格、外观质量、平直度、下料长 度等方面。
检测工具
可以使用卡尺、钢卷尺、钢筋试验机等工具 进行检测。
检测频次
应根据实际情况和施工要求确定检测频次， 一般不少于每批次一次。
钢筋下料的质量问题与解决方案
钢筋规格不符
应立即停止使用，并追查来源，确保 使用合格的钢筋。
钢筋外观质量缺陷
可以进行打磨、除锈等处理，严重者 应予以退货。
04
钢筋下料的实际操作
钢筋下料的工具与材料
工具
切割机、钢筋弯曲机、钢筋钳、扳手等。
材料
钢筋、连接件、夹具等。
钢筋下料的操作流程
准备工作
熟悉图纸，明确钢筋 规格、数量和位置。
下料
根据图纸要求，使用 切割机进行钢筋切割 。
弯曲
使用弯曲机对钢筋进 行弯曲，使其符合设 计要求。
组装
将钢筋与连接件、夹 具等组装在一起，形 成完整的结构。
使用专门的绘图软件，如AutoCAD、 SketchUp等，进行钢筋下料图的绘制 。
钢筋下料图的绘制步骤
确定图纸比例和尺寸
根据实际需要选择合适的比例和尺寸，确保 图纸的准确性和可读性。
绘制构件轮廓
根据设计图纸或实际构件的形状，绘制出其 轮廓线。

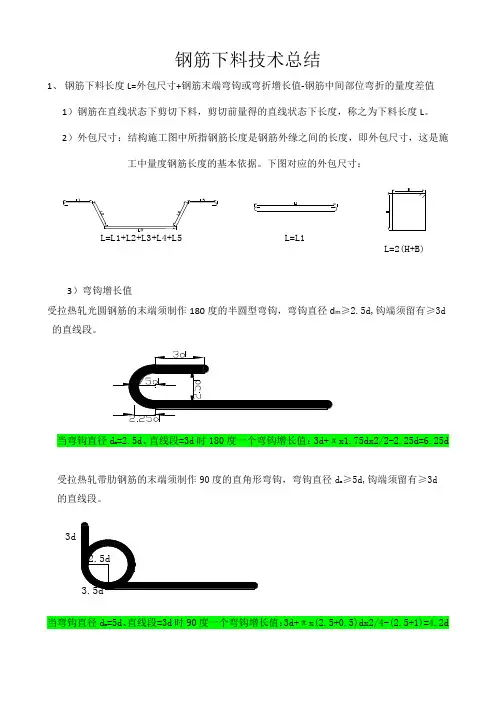

钢筋下料技术总结
钢筋下料技术总结1、 钢筋下料长度L=外包尺寸+钢筋末端弯钩或弯折增长值-钢筋中间部位弯折的量度差值1）钢筋在直线状态下剪切下料，剪切前量得的直线状态下长度，称之为下料长度L 。
2）外包尺寸：结构施工图中所指钢筋长度是钢筋外缘之间的长度，即外包尺寸，这是施工中量度钢筋长度的基本依据。
下图对应的外包尺寸：3）弯钩增长值受拉热轧光圆钢筋的末端须制作180度的半圆型弯钩，弯钩直径d m ≥2.5d,钩端须留有≥3d 的直线段。
当弯钩直径d m =2.5d 、直线段=3d 时180度一个弯钩增长值：3d+πx1.75dx2/2-2.25d=6.25d受拉热轧带肋钢筋的末端须制作90度的直角形弯钩，弯钩直径d m ≥5d,钩端须留有≥3d 的直线段。
当弯钩直径d m =5d 、直线段=3d 时90度一个弯钩增长值：3d+πx(2.5+0.5)dx2/4-(2.5+1)=4.2dL=L1+L2+L3+L4+L5L=L1L=2(H+B)3d值得注意得是：以上各弯钩（弯折）增长值的计算规定中，均已包含弯钩本身的量度差值，按上述规则计算钢筋下料长度时，末端弯钩不必再考虑弯折量度差值。
4）钢筋中间部位弯折处的量度差值钢筋弯折后，外边缘伸长，内边缘缩短，而中心线即不伸长也不缩短。
但钢筋长度的度量方法是指外包尺寸，因此钢筋弯曲后存在一个量度差值，计算下料长度时必须加以扣除。
钢筋弯曲量度差值5)箍筋弯钩增长值 通过查箍筋调整表得：6)计算实例：16200L=6200+2x6.25d7806363760L=2x(780+636)+3760+2x6.25d-4x0.5d24621623L=2x(162+462)+2x50-3x2d4处弯折的量度差值2个箍筋弯钩增长值3个角(90°)弯折处的量度差值钢筋弯制4.4.1施工图纸所标尺寸为钢筋中心线间距尺寸。
钢筋端部有标准弯钩者，其标注尺寸为自弯钩外皮顶切线与钢筋轴线交点的尺寸，如图4-1至4-4所示。
钢筋的下料知识点总结
钢筋的下料知识点总结一、钢筋下料的基本概念1. 钢筋下料是指根据建筑设计图纸和钢筋接头的要求，将标准长度的钢筋材料按照需要的长度进行切割，以便于在建筑结构中正确布置和连接；2. 钢筋下料需要根据设计要求和工程需要进行精确计算和布局，确保钢筋的使用量和长度满足工程施工的需要；3. 钢筋下料工作需要符合相关的国家标准和规范要求，确保施工质量和安全。
二、钢筋下料的计算方法1. 钢筋下料的计算方法一般可以分为手工计算和计算软件两种方式；2. 手工计算主要包括根据设计图纸和构配筋要求，计算钢筋长度和数量，然后进行布局和下料；3. 计算软件可以根据输入的设计参数和施工要求，自动生成钢筋下料方案和步骤，大大提高了计算和下料的效率和精度。
三、钢筋下料的主要步骤1. 阅读设计图纸，了解建筑结构的布局和构配筋要求；2. 根据设计要求和工程需求，进行钢筋的布局和计算，确定需要下料的钢筋种类、数量和长度；3. 根据下料计算结果，使用切割机或其他切割设备，对钢筋进行切割和加工，得到需要的长度和形状；4. 对切割好的钢筋进行清点和检查，确保长度和数量符合要求；5. 严格按照设计图纸和工程要求，将下料好的钢筋进行合理布置和连接，确保施工质量和安全。
四、钢筋下料的注意事项1. 钢筋下料需要按照设计图纸和构配筋要求进行，严格遵守相关的国家标准和规范，确保施工质量和安全；2. 下料时需要使用专业的切割设备和工具，确保切割的准确度和平直度；3. 下料好的钢筋需要进行清点和检查，确保长度和数量满足工程需要；4. 下料的钢筋需要进行标记和归类，方便施工现场的组织和使用；5. 下料后的钢筋需要妥善存放，防止受到损坏和污染，确保施工质量和安全。
五、钢筋下料的常见问题及解决方法1. 下料长度计算错误：造成下料钢筋过长或过短，无法满足施工要求；解决方法：仔细核对设计图纸和计算结果，确保下料长度准确无误；2. 下料切割不准确：造成下料的钢筋长度或平直度不达标；解决方法：使用标准的切割设备和工具，确保切割的准确度和精度；3. 钢筋下料标记不清晰：造成施工现场混乱或使用错误；解决方法：对下料好的钢筋进行标记和归类，确保施工使用的清晰明了；4. 下料好的钢筋存放不当：造成钢筋受到损坏或污染；解决方法：妥善存放下料好的钢筋，防止受到损坏和污染，确保施工质量和安全。
钢筋工程施工下料与制作
钢筋工程施工下料与制作一、下料1. 下料的定义下料是指将原材料按照设计要求进行切割和切断，以满足建筑工程的需要。
在钢筋工程中，下料是将钢筋根据设计要求进行长度和数量的切割，以便于后续的制作和安装。
2. 下料的要点下料是钢筋加工的第一步，下料质量的好坏将直接影响到后续加工的质量。
因此，在下料过程中需要注意以下几个要点：(1) 严格按照设计要求进行下料，不得随意增加或减少数量和长度。
(2) 下料时需要使用专业的下料设备，确保切割的精确度和平整度。
(3) 下料后需要进行严格的检查，确保长度和数量的准确无误。
(4) 下料后需要进行清理，避免杂物和碎屑影响下一步加工的质量。
3. 下料的工序下料的工序包括测量、切割和清理三个步骤。
(1) 测量：根据设计图纸和要求，使用测量工具对钢筋进行长度和数量的测量。
(2) 切割：根据测量结果，在专业的下料设备上对钢筋进行切割，确保长度和数量的准确无误。
(3) 清理：清理下料后产生的杂物和碎屑，确保下一步加工的质量。
二、制作1. 制作的定义制作是指将下料好的钢筋按照设计要求进行加工和组装，形成符合结构要求的构件。
在钢筋工程中，制作是将下料好的钢筋进行弯曲、焊接、绑扎等加工，形成构件的过程。
2. 制作的要点制作是钢筋加工的关键步骤，制作的质量将直接影响到结构的强度和稳定性。
因此，在制作过程中需要注意以下几个要点：(1) 严格按照设计要求进行制作，不得随意更改构件的尺寸和形状。
(2) 制作时需要使用合适的工艺和设备，确保构件的强度和稳定性。
(3) 制作后需要进行严格的检查，确保构件的质量和尺寸的准确无误。
(4) 制作后需要进行保护和标识，避免构件受到损坏或丢失。
3. 制作的工序制作的工序包括弯曲、焊接、绑扎和保护等几个步骤。
(1) 弯曲：将下料好的钢筋按照设计要求进行弯曲，形成符合结构要求的构件。
(2) 焊接：将下料好的钢筋按照设计要求进行焊接，形成符合结构要求的构件。
(3) 绑扎：将下料好的钢筋按照设计要求进行绑扎，形成符合结构要求的构件。
钢筋节约下料十三法
钢筋节约下料十三法钢筋是建筑业用量较大、价格较高的原材料，能否合理的利用、节省材料就显得尤为重要。
我曾经担任过钢筋班长20多年，通过长期施工实践，总结了一些节约钢筋的方法，并在实际操作中应用，使钢筋的损耗由预算的3％降低到0.5％左右，整体经济效益非常可观。
现将钢筋下料的具体做法介绍如下：一、钢筋选择进料法一般来讲，钢筋的进料长度越长越好，这样不仅在下料时少出短料，减少废短头降低焊接量，而且在连续接长时能较少接头。
但实际工程中，需要的钢筋接头千差万别要求用较短的整尺钢筋下料后废料头最少或者为零，所以应在购买或领取钢筋是，针对下料单及工地实际情况，对钢筋的长度进行选择。
例1:某综合楼大梁需用ф25钢筋，料长9.83米，显然进10米的钢筋废料短头最少。
例2：某大型住宅楼基础桩主筋需用ф12钢筋，料长2.23米，2.23米×3＝6.69（米），2.23米×4＝8.92（米），2.23米×5＝11.15（米），显然，应进9米长钢筋。
其具体做法是，以每根柱筋长为9米/4=2.25（米）下料，其中1层柱钢筋缩短2厘米即可。
例3：某商厦基础主梁主筋均为ф25钢筋。
因大梁主筋在同一截面内的焊接接头不允许超过50％，因此大梁主筋的起头除进12米长的钢筋以外，还应进一半9米或10米长的钢筋。
二、钢筋短料合理搭配下料法在钢筋制作过程中，同一种钢筋往往有多种下料尺寸。
不应按下料单中的先后顺序下料，而应先截长料，所余钢筋往往能作短料，反之就会浪费钢筋。
这就是钢筋下料的一项原则。
例：某框架梁需用以下负弯矩筋，现场有9米长ф25钢筋。
○1号筋 4.2米…………○3号筋 4.7米如果按下料单中的顺序分别下料，在截○1号筋时会有600毫米短头出现；而如果截○3号筋时，剩余4.3米钢筋，用搭配法下○1号料，只有10厘米短头出现。
另外在钢筋放样或计算钢筋下料时，应对短料的用处做到心中有数，例如，住宅楼的预制过梁、梁垫、烟道、管道侧面的附加筋、框架梁端头的负弯矩筋等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
箍筋⑤号钢筋下料长度计算：
L5= 2 ×（250+600）- 8×25 + 2×11.87×8 – 3×1.5×8
梁高和梁宽 8个保护层
• • • • 小结：
=1654mm
锚固值
调整值
单根箍筋的根数=2×（梁高+粱宽）-8个保护层+2个弯钩锚固值-3个调整值 其中，锚固值=11.87×d；调整值=1.5d 减去8个保护层，是因为箍筋每个顶角各占2个梁的菱角，即2个保护层
（4）构造筋（腰筋）④号钢筋下料长度计算：
L4=
4500-500 +
净跨长
2×15×12 =4360mm
锚固值
• 小结： • 构造筋长度=净跨长+2×15d • 其中，锚固值=15d；调整值=2d
（5）箍筋⑤号钢筋根数及下料长度计算： 三级抗震，1.5×600=900显然大于500，则取加密区的长度为1.5倍梁高。 非加密区的个数=（4500- 2×250 - 2×50 - 2×1.5×600 ）/200 +1 第一个箍筋距离柱端的距离 加密区的长度 加密区的个数=2×（1.5×600/100+1） 箍筋根数n=非加密区的个数+加密区的个数-2+ 附加箍筋的个数 =36个 从图上已知6个
钢筋工 梁的手工算量
建筑工程学院
说课人：江洪春
建筑系土木建筑实训中心
讲课内容：
一、梁的平法识图
二、梁的手工算量
三、梁的下料表填写
2
一、 梁的平法识图
梁 内 有 什 么 钢 筋 ？
1.平法的概念
平法：建筑结构施工图平面整体设计方法的简称
将结构构件的尺寸和配筋等按照平面整体表示方
法的制图规则，整体直接地表达在各类构件的结 构平面布置图上，再与标准构造详图相配合即构 成一套新型完整的结构设计。简化了配筋详图的 绘制。
•
上部通长钢筋长度=通跨净跨长+伸入首尾端支座锚固值-2个90°弯钩调整值
其中，锚固值=15d；调整值=2d
（2）下部钢筋②号钢筋下料长度计算：
L2= 4500+2×（250-25）+ 2×15×20 平直段长度 锚固值
2×2×20 =5470mm
调整值
• 小结： • 下部钢筋长度=平直段长度+左右端支座锚固值-2个90°弯 钩调整值 • 其中，锚固值=15d；调整值=2d
（3）端支座负筋③号钢筋下料长度计算：
L3= （4500-250×2）/3 + 500 – 25
第一排伸入梁的长度 • 小结： 伸入支座长度
+ 1 ×15×18 - 1×2×18 =2043mm
端支座锚固值 调整值
• 端支座负筋长度=第一排净长Ln/3 +伸入支座的长度-1个90°弯钩调 整值
• 其中，锚固值=15d；调整值=2d
（6）拉筋⑥号钢筋根数及下料长度计算： 根据11G101图集，拉筋的间距为非加密区的两倍，即400mm，直径取6mm，
并呈上下两排布置。
则拉筋的根数=2×(4500-2×250-2×50)/400=20个
L6= 250-2×25 + 2×11.87×6 + 2 ×6 =362mm
宽度-保护层
• • • •
• G4Φ10：表示四根HRB33级钢筋、直径是10mm的构造筋(腰 筋)；
• （-0.100）：表示梁顶标高（选择性标注）。
4.原位标注
• 6Φ25 4/2：表示6根HRB335级上部钢筋，呈两 排布置，上排4根，下排2根； • 2Φ25+2Φ22：表示下部钢筋为2根HRB335级直 径25mm钢筋和2根HRB335级直径22mm钢筋。
锚固值
小结：
拉筋的直径
拉筋的根数=2×（净跨-2个50）/间距 拉筋的长度=宽度-保护层+ d拉筋 +2×11.87× d拉筋 锚固值取Max{75，11.87× d拉筋 }
Thank you for your attention!
• 钢筋混凝土梁采用平法表达有两种 方式： • 平面注写方式（重点） • 截面注写方式
2.平面注写方式
• 平面注写方式是在梁的分层平面布置图上，分 别在不同编号的梁中各选一根梁，在其上注写 截面尺寸和配筋具体数值来表达梁平法施工图 • 平面注写包括集中标注和原位标注两部分内容
• 比如：
3.集中标注
• KL2（2A）：表示编号为2的框架梁；该梁为两跨，一端带有 悬臂梁； • 300×650：表示梁的外边尺寸宽为300mm，高为650mm； • Ф8@100/200（2）：表示箍筋是HPB300级钢筋，直径是8mm， 加密区间距为100mm，非加密区间距为200mm，肢数为2； • 2Φ25：表示2根HRB335级，直径是25mm的上部通长筋，贯穿 整根梁；
二、 梁的手工算量
1.认识符号
在梁的钢筋算量前，先按11G101图集，了 解部分符号的含义 • Ln—梁净跨长度； • LaE—受拉钢筋最小锚固长度； • d—钢筋直径。
2.算量秩序
• 确定箍筋的加密区，各类钢筋的锚 固值； • 上部通长筋（贯通筋）； 纵向钢筋 • 下部钢筋； • 端支座负筋； • 箍筋； • 构造筋（腰筋）； • 拉筋；
3.实战演练
该框架梁尺寸及配筋如图所示，保护层厚度取25mm，三级抗震，求该梁的纵向钢 筋、箍筋及拉筋手工算量并填料长度计算：
L1= 4500+2×（250-25）+ 2×15×18 通跨净跨长
• 小结：
2×2×18 =5418mm
调整值
锚固值
•
