教你正确选择选择网络监控系统的交换机

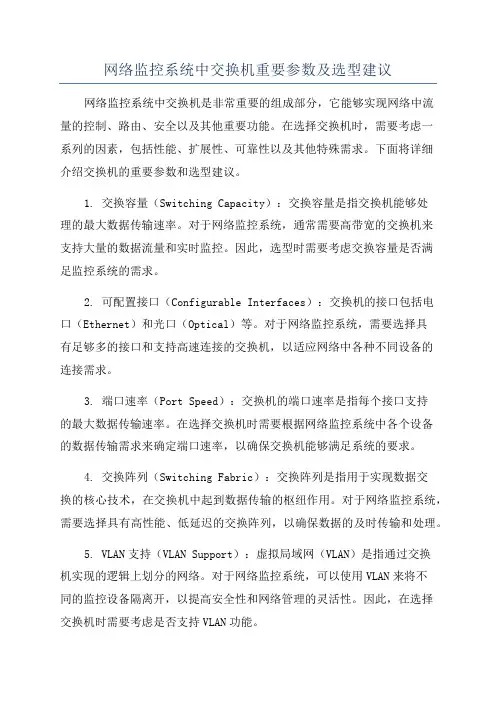

网络监控系统中交换机重要参数及选型建议
网络监控系统中交换机重要参数及选型建议网络监控系统中交换机是非常重要的组成部分，它能够实现网络中流量的控制、路由、安全以及其他重要功能。
在选择交换机时，需要考虑一系列的因素，包括性能、扩展性、可靠性以及其他特殊需求。
下面将详细介绍交换机的重要参数和选型建议。
1. 交换容量（Switching Capacity）：交换容量是指交换机能够处理的最大数据传输速率。
对于网络监控系统，通常需要高带宽的交换机来支持大量的数据流量和实时监控。
因此，选型时需要考虑交换容量是否满足监控系统的需求。
2. 可配置接口（Configurable Interfaces）：交换机的接口包括电口（Ethernet）和光口（Optical）等。
对于网络监控系统，需要选择具有足够多的接口和支持高速连接的交换机，以适应网络中各种不同设备的连接需求。
3. 端口速率（Port Speed）：交换机的端口速率是指每个接口支持的最大数据传输速率。
在选择交换机时需要根据网络监控系统中各个设备的数据传输需求来确定端口速率，以确保交换机能够满足系统的要求。
4. 交换阵列（Switching Fabric）：交换阵列是指用于实现数据交换的核心技术，在交换机中起到数据传输的枢纽作用。
对于网络监控系统，需要选择具有高性能、低延迟的交换阵列，以确保数据的及时传输和处理。
5. VLAN支持（VLAN Support）：虚拟局域网（VLAN）是指通过交换机实现的逻辑上划分的网络。
对于网络监控系统，可以使用VLAN来将不同的监控设备隔离开，以提高安全性和网络管理的灵活性。
因此，在选择交换机时需要考虑是否支持VLAN功能。
6. QoS支持（Quality of Service Support）：服务质量（QoS）是指通过交换机实现的对网络流量的优先级处理。
对于网络监控系统，需要选择支持QoS功能的交换机，以确保实时监控数据的优先传输和处理。
7. 可靠性（Reliability）：交换机在网络监控系统中的可靠性非常重要，因为任何故障都可能导致监控系统无法正常运行。
3.2视频监控系统中交换机的选择方法
前言：一个交换机能带动多少个网络监控摄像头？千兆交换机一般接200万网络摄像机能接几个？24个网络头，用一台24口百兆交换机行不行？下面就这类问题做一些简单的分析！一、根据摄像机的码流和数量来选择1、摄像机码流选择交换机前，首先要弄清楚每路图像占用多少带宽。
2、摄像机数量要弄清楚交换机的带宽容量。
常用交换机有百兆交换机、千兆交换机。
它们的实际带宽一般只有理论值的60~70% ，所以它们端口的可利用带宽大致是60Mbps 或600Mbps。
举例：根据你使用的网络摄像机的品牌看单台码流，再去估算一台交换机能接多少台摄像机。
比如130万：960p摄像机单台码流通常4M，用百兆交换机，那么就可以接15台（15×4=60M）；用千兆交换机，可以接150（150×4=600M）200万：1080P摄像机单台码流通常8M，用百兆交换机，可以接7台（7×8=56M）；用千兆交换机，可以接75台（75×8=600M）这些都是以主流的H.264摄像头为例给大家讲解的，H.265减半就可以了。
从网络拓扑结构上来讲，一个局域网通常是两到三层结构。
接摄像机那端为接入层，一般用百兆交换机就够了，除非你在一个交换机上接了很多个摄像机。
汇集层、核心层则要按该交换机汇聚了多少路图像来计算。
计算方法如下：如果接960P 的网络摄像机，一般15 路图像以内，用百兆交换机；超过15路则用千兆交换机；如果接1080P 的网络摄像机，一般8 路图像以内，用百兆交换机，超过8 路则用千兆交换机。
二、交换机的选择要求监控网络有三层架构方式：核心层，汇聚层，接入层。
1、接入层交换机的选择条件1：摄像机码流：4Mbps，20 个摄像机就是20*4=80Mbps。
也就是说，接入层交换机上传端口必须满足80Mbps/s 的传输速率要求，考虑到交换机实际传输速率(通常为标称值的50%，100M 的也就50 M 左右，)，所以接入层交换机应选用具有1000M 上传口的交换机。
监控交换机应该如何选择
监控交换机应该如何选择随着现在高清视频监控摄像机性能越来越高，对交换机的要求也相应渐高。
交换机不合适，可能导致监控视频卡顿、丢包等问题，严重影响监控效率。
如何选择一个适合的监控交换机，既能满足监控系统整体网络的性能要求，又能达到降低成本的目的?本期安防知识带来选择交换机的小技巧!一、课前准备关于交换机的重要参数背板带宽单位:Gbps别称：交换带宽定义：指交换机接口处理器或接口卡和数据总线间所能吞吐的最大数据量。
意义：标志着交换机总的数据交换能力，一台交换机的背板带宽越高，处理数据的能力就越强。
计算方法：端口数*端口速度*2=背板带宽，举例：以某24千兆口交换机为例，其背板带宽=24*1000*2/1000=48Gbps。
转发性能单位：pps(包每秒)别称：包转发率、端口吞吐量定义：是指路由器在某端口进行的数据包转发能力，为各端口包转发率之和。
计算方法：包转发率满=配置千兆端口数×1.488Mpps+满配置百兆端口数×0.1488Mp ps举例：以某24个百兆口，2个千兆上联口交换机为例，包转发率=24*0.1488Mpps+2*1.488Mpps=6.5472Mpps。
二、选择交换机，要考虑哪些因素?交换机的接口数量和速率是选择监控交换机的最重要指标。
接口数量可依据接入设备数量来决定，同时会预留部分接口供后续扩展使用;为保障视频流量无阻塞、不丢包、实时传输，需要选择端口速率合适的交换机，主要考虑以下几点：1.监控交换机的使用带宽与IPC的码流大小密切相关;2. IPC的峰值带宽需求=码流×120%，峰值带宽下可以保障IPC稳定使用;3. NVR添加IPC后，会同时取IPC的主码流和子码流;4.交换机的实际带宽建议不超过端口最大速率的70%，即百兆接口不建议超过70M带宽，千兆接口不建议超过700M带宽。
快速计算公式：带宽值=(主码流+子码流)*取流路数*1.2IPC的码流与采用的编码方式(H.264或H.265)有关，默认情况下IPC的码流为：三、交换机选型建议一套大中型网络监控系统其交换机配置一般由接入层、汇聚层、核心层三部分组成。

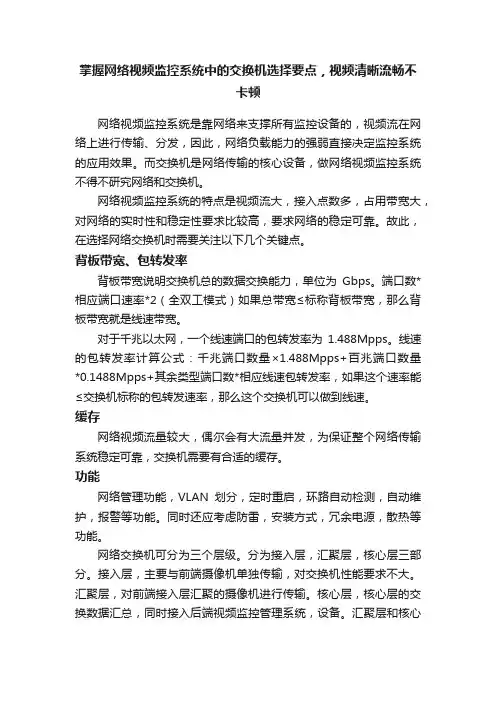

掌握网络视频监控系统中的交换机选择要点，视频清晰流畅不卡顿
掌握网络视频监控系统中的交换机选择要点，视频清晰流畅不卡顿网络视频监控系统是靠网络来支撑所有监控设备的，视频流在网络上进行传输、分发，因此，网络负载能力的强弱直接决定监控系统的应用效果。
而交换机是网络传输的核心设备，做网络视频监控系统不得不研究网络和交换机。
网络视频监控系统的特点是视频流大，接入点数多，占用带宽大，对网络的实时性和稳定性要求比较高，要求网络的稳定可靠。
故此，在选择网络交换机时需要关注以下几个关键点。
背板带宽、包转发率背板带宽说明交换机总的数据交换能力，单位为Gbps。
端口数*相应端口速率*2（全双工模式）如果总带宽≤标称背板带宽，那么背板带宽就是线速带宽。
对于千兆以太网，一个线速端口的包转发率为1.488Mpps。
线速的包转发率计算公式：千兆端口数量×1.488Mpps+百兆端口数量*0.1488Mpps+其余类型端口数*相应线速包转发率，如果这个速率能≤交换机标称的包转发速率，那么这个交换机可以做到线速。
缓存网络视频流量较大，偶尔会有大流量并发，为保证整个网络传输系统稳定可靠，交换机需要有合适的缓存。
功能网络管理功能，VLAN划分，定时重启，环路自动检测，自动维护，报警等功能。
同时还应考虑防雷，安装方式，冗余电源，散热等功能。
网络交换机可分为三个层级。
分为接入层，汇聚层，核心层三部分。
接入层，主要与前端摄像机单独传输，对交换机性能要求不大。
汇聚层，对前端接入层汇聚的摄像机进行传输。
核心层，核心层的交换数据汇总，同时接入后端视频监控管理系统，设备。
汇聚层和核心层的交换机要求相对较高，点重关注背板带宽，包转发率的指标。

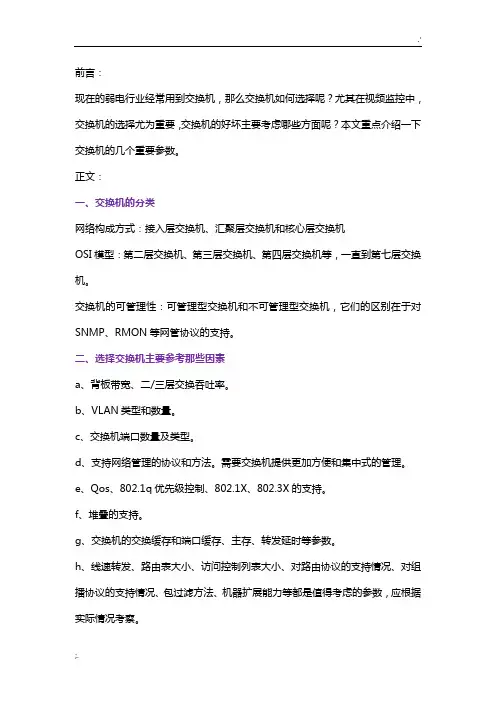

选择交换机时需要考虑哪些因素
前言：现在的弱电行业经常用到交换机，那么交换机如何选择呢？尤其在视频监控中，交换机的选择尤为重要，交换机的好坏主要考虑哪些方面呢？本文重点介绍一下交换机的几个重要参数。
正文：一、交换机的分类网络构成方式：接入层交换机、汇聚层交换机和核心层交换机OSI模型：第二层交换机、第三层交换机、第四层交换机等，一直到第七层交换机。
交换机的可管理性：可管理型交换机和不可管理型交换机，它们的区别在于对SNMP、RMON等网管协议的支持。
二、选择交换机主要参考那些因素a、背板带宽、二/三层交换吞吐率。
b、VLAN类型和数量。
c、交换机端口数量及类型。
d、支持网络管理的协议和方法。
需要交换机提供更加方便和集中式的管理。
e、Qos、802.1q优先级控制、802.1X、802.3X的支持。
f、堆叠的支持。
g、交换机的交换缓存和端口缓存、主存、转发延时等参数。
h、线速转发、路由表大小、访问控制列表大小、对路由协议的支持情况、对组播协议的支持情况、包过滤方法、机器扩展能力等都是值得考虑的参数，应根据实际情况考察。
上面一个完成交换机选择需要参考的因素，那通常选择交换机我们可以通过以下几个因素的判断。
1、背板带宽:交换机的背板带宽，是交换机接口处理器或接口卡和数据总线间所能吞吐的最大数据量。
背板带宽标志了交换机总的数据交换能力，单位为Gbps，也叫交换带宽。
所以只有模块交换机（拥有可扩展插槽，可灵活改变端口数量）才有这个概念，固定端口交换机是没有这个概念的，并且固定端口交换机的背板容量和交换容量大小是相等的。
背板带宽决定了各板卡（包括可扩展插槽中尚未安装的板卡）与交换引擎间连接带宽的最高上限。
由于模块化交换机的体系结构不同，背板带宽并不能完全有效代表交换机的真正性能。
固定端口交换机不存在背板带宽这个概念。
2、交换容量、转发能力由于交换引擎是作为模块化交换机数据包转发的核心，所以这一指标能够真实反映交换机的性能。
对于固定端口交换机，交换引擎和网络接口模板是一体的，所以厂家提供的转发性能参数就是交换引擎的转发性能，这一指标是决定交换机性能的关键。

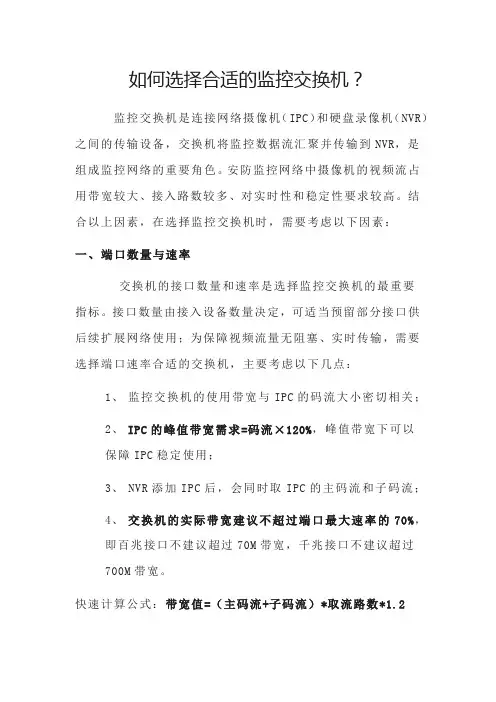

如何选择合适的监控交换机？
如何选择合适的监控交换机？监控交换机是连接网络摄像机（IPC）和硬盘录像机（NVR）之间的传输设备，交换机将监控数据流汇聚并传输到NVR，是组成监控网络的重要角色。
安防监控网络中摄像机的视频流占用带宽较大、接入路数较多、对实时性和稳定性要求较高。
结合以上因素，在选择监控交换机时，需要考虑以下因素：一、端口数量与速率交换机的接口数量和速率是选择监控交换机的最重要指标。
接口数量由接入设备数量决定，可适当预留部分接口供后续扩展网络使用；为保障视频流量无阻塞、实时传输，需要选择端口速率合适的交换机，主要考虑以下几点：1、监控交换机的使用带宽与IPC的码流大小密切相关；2、IPC的峰值带宽需求=码流×120%，峰值带宽下可以保障IPC稳定使用；3、NVR添加IPC后，会同时取IPC的主码流和子码流；4、交换机的实际带宽建议不超过端口最大速率的70%，即百兆接口不建议超过70M带宽，千兆接口不建议超过700M带宽。
快速计算公式：带宽值=（主码流+子码流）*取流路数*1.2那么实际应用中哪些位置选择百兆交换机，哪些位置选择千兆交换机呢？下面通过两个常见的拓扑来分析说明一下。
多个交换机串联下图中，三个交换机A、B、C使用网线一一连接，每个交换机上各接入8个IPC，NVR接在交换机A上同时管理所有IPC。
假设所有IPC均是主码流4M，子码流0.5M，那么：级联口3#必须满足交换机C上所有IPC产生的带宽和，带宽为（4+0.5）×120%×8=43.2M，级联口3#使用百兆口即可；级联口2#必须满足交换机B和C上所有IPC产生的带宽和，带宽为（4+0.5）×120%×（8+8）=86.4M>70M，级联口2#需要使用千兆口；级联口1#必须满足交换机A、B和C上所有IPC产生的带宽和，带宽为（4+0.5）×120%×（8+8+8）=129.6M>70M，级联口1#必须使用千兆口；所以上述拓扑中交换机选型为：交换机C可选择百兆交换机，交换机B和A推荐使用千兆上联(千百兆混合)交换机。
数字监控系统中的交换机选择
关于数字监控系统中的交换机选择一、接入层交换机的选择：接入层交换机主要下联前端网络高清摄像机，上联汇聚交换机。
以720P网络摄像机4M码流计算，一个百兆口接入交换机最大可以接入几路720P网络摄像机呢？我们常用的交换机的实际带宽是理论值的50%-70%，所以一个百兆口的实际带宽在50M-70M。
4M*12=48M，因此建议一台百兆接入交换机最大接入12台720P网络摄像机。
同时考虑目前网络监控采用动态编码方式，摄像机码流峰值可能会超过4M带宽，同时考虑带宽冗余设计，因此一台百兆接入交换机控制在8台以内时最好的，超过8台建议采用千兆口。
二、汇聚层交换机的选择：汇聚层交换机主要下联接入层交换机，上联监控中心核心交换机。
一般情况下汇聚交换机需选择带千兆上传口的二层交换机。
还是以720P网络摄像机4M码流计算，前端每台接入层交换机上有6台720P网络摄像机，该汇聚交换机下联5台接入层交换机。
该汇聚层交换机下总带宽为4M*6*5=120M，因此汇聚交换机与核心交换机级联口应选千兆口。
三、核心层交换机的选择：核心层交换机主要下联汇聚层交换机，上联监控中心视频监控平台，存储服务器，数字矩阵等设备，是整个高清网络监控系统的核心。
在选择核心交换机是必须考虑整个系统的带宽容量及如何核心层交换机配置不当，必然导致视频画面无法流畅显示。
因此监控中心需选择全千兆口核心交换机。
如点位较多，需划分VLAN，还应选择三层全千兆口核心交换机。
四、决定交换机性能的几个参数1、背板带宽背板带宽计算方法：端口数*端口速度*2=背板带宽，以华为S2700-26TP-SI为例，该款交换机有24个百兆口，两个千兆上联口。
背板带宽=24*100*2/1000+2*1000*2/1000=8.8Gbps。
2、包转发率包转发率的计算方法：满配置GE端口数×1.488Mpps+满配置百兆端口数×0.1488Mpps=包转发率（1个千兆端口在包长为64字节时的理论吞吐量为1.488Mpps，1个百兆端口在包长为64字节时的理论吞吐量为0.1488Mpps）。
弱电安防--安防网络监控系统中交换机的选择
安防网络监控系统中交换机的选择安防网络监控系统中网络拓扑形式的选择1、对于8个点以内的小型监控工程，可采用普通的8口百兆交换机，TP-LINK，D-LINK、斐讯等普通品牌的就可以，一百块左右的价格，如果预算允许，选择华三或华为的效果会更佳。
2、对于16个点以内的小型监控工程，使用百兆口与硬盘录像机连接，会导致带宽不足，造成视频监控画面卡顿，需使用全千兆交换机或带千兆上传口的交换机。
普通品牌的全千兆交换机价格也不高，几百块钱就能买得到。
3、对于50个点的中小型监控工程，仅仅采用一台交换机将无法满足工程的需求，此时需要交换机级联。
该类型工程可采用两层级联，即接入层和核心层，通过交换机级联将50个点工程划分成多个类似于8个点以内的小型监控工程。
接入层可采用普通百兆交换机，核心层必须采用全千兆交换机。
4、对于50-100个点的中型监控工程，可以考虑采用交换机三层级联，即接入层，汇聚层，核心层。
接入层采用普通百兆交换机，汇聚层采用带千兆上传口的交换机，而核心层必须采用全千兆交换机。
该核心层交换机必须保证充足的背板带宽与包转发率。
建议选择华三华为等一线品牌。
5、对于200个点以内的中大型监控工程，同样采用交换机三层级联架构。
接入层和汇聚层配置与100个点的中型监控工程类似，唯一区别在于核心层全千兆交换机的选择，此处建议选择三层全千兆核心交换机，可网管，可划分VLAN。
6、对于200个点以上的大型视频监控工程项目，交换机的选择更加至关重要，如果选择不当，将导致监控中心画面卡顿，影响观看效果。
该类型工程汇聚层和核心层建议采用同一品牌产品，为保证视频流畅性，核心层采用三层万兆核心交换机。
安防网络监控系统中对于交换机性能与配置的要求随着高清网络摄像机的使用越来越多，如何选择合适的、满足监控整体网络架构性能的交换机也成了在高清监控系统前方案制定、项目报价中有着很重要的作用。
一个合适的交换机，不仅能够发挥监控网络应有的功能并能够有效减少资源的浪费。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
教你正确选择选择网络监控系统的交换
机
交换机(英文：Switch，意为“开关”)是一种用于电信号转发的网络设备。
它可以为接入交换机的任意两个网络节点提供独享的电信号通路。
最常见的交换机是以太网交换机。
其他常见的还有电话语音交换机、光纤交换机等。
高清网络视频监控系统中，经常有客户反馈画面延时、卡顿等现象，造成这种现象的原因有很多，但大多数情况下还是交换机的配置不够合理，导致带宽不足造成的。
从网络拓扑结构来讲，一个中大型高清网络视频监控系统需采用三层网络架构：接入层、汇聚层、核心层。
1、接入层交换机的选择：
接入层交换机主要下联前端网络高清摄像机，上联汇聚交换机。
以720P网络摄像机4M码流计算，一个百兆口接入交换机最大可以接入几路720P网络摄像机呢？
我们常用的交换机的实际带宽是理论值的50%-70%，所以一个百兆口的实际带宽在50M-70M。
4M*12=48M，因此建议一台百兆接入交换机最大接入12台720P 网络摄像机。
同时考虑目前网络监控采用动态编码方式，摄像机码流峰值可能会超过4M带宽，同时考虑带宽冗余设计，因此一台百兆接入交换机控制在8台以内时最好的，超过8台建议采用千兆口。
2、汇聚层交换机的选择：
汇聚层交换机主要下联接入层交换机，上联监控中心核心交换机。
一般情况下汇聚交换机需选择带千兆上传口的二层交换机。
还是以720P网络摄像机4M码流计算，前端每台接入层交换机上有6台720P 网络摄像机，该汇聚交换机下联5台接入层交换机。
该汇聚层交换机下总带宽为4M*6*5=120M，因此汇聚交换机与核心交换机级联口应选千兆口。
3、核心层交换机的选择：
核心层交换机主要下联汇聚层交换机，上联监控中心视频监控平台，存储服务器，数字矩阵等设备，是整个高清网络监控系统的核心。
在选择核心交换机是必须考虑整个系统的带宽容量及如何核心层交换机配置不当，必然导致视频画面无法流畅显示。
因此监控中心需选择全千兆口核心交换机。
如点位较多，需划分VLAN，还应选择三层全千兆口核心交换机。
