电磁感应一轮复习资料
高考物理一轮复习11.1电磁感应--电磁感应现象和楞次定律(原卷版+解析)
考点35电磁感应现象楞次定律新课程标准1.知道磁通量。
通过实验，了解电磁感应现象，了解产生感应电流的条件。
知道电磁感应现象的应用及其对现代社会的影响。
2．探究影响感应电流方向的因素，理解楞次定律。
命题趋势高考对本专题的考查内容有电磁感应现象的分析与判断，主要体现对物理规律的理解，例如楞次定律，试题情境生活实践类真空管道超高速列车、磁悬浮列车、电磁轨道炮等各种实际应用模型学习探究类电磁感应的图像问题．考向一电磁感应现象考向二楞次定律考向三楞次定律推广应用考向四二次感应现象考向一电磁感应现象1．磁通量(1)定义：匀强磁场中，磁感应强度B与垂直磁场方向的面积S的乘积叫作穿过这个面积的磁通量，简称磁通。
我们可以用穿过这一面积的磁感线条数的多少来形象地理解。
(2)公式：Φ＝BS。
(3)公式的适用条件：①匀强磁场；②S是垂直磁场方向的有效面积。
(4)单位：韦伯(Wb)，1 Wb＝1T·m2。
(5)标量性：磁通量是标量，但有正负之分。
磁通量的正负是这样规定的：任何一个平面都有正、反两面，若规定磁感线从正面穿出时磁通量为正，则磁感线从反面穿出时磁通量为负。
（6）物理意义：相当于穿过某一面积的磁感线的条数．如图所示，矩形abcd、abb′a′、a′b′cd的面积分别为S1、S2、S3，匀强磁场的磁感应强度B与平面a′b′cd垂直，则：①通过矩形abcd 的磁通量为BS 1cos θ或BS 3. ②通过矩形a ′b ′cd 的磁通量为BS 3. ③通过矩形abb ′a ′的磁通量为0. 2．磁通量的变化量（1）在某个过程中，穿过某个平面的磁通量的变化量等于末磁通量Φ2与初磁通量Φ1的差值，即ΔΦ＝Φ2－Φ1。
（2）磁通量变化的常见情况变化情形 举例磁通量变化量 磁感应强度变化永磁体靠近或远离线圈、电磁铁(螺线管)内电流发生变化ΔΦ＝ΔB·S有效面积变化有磁感线穿过的回路面积变化闭合线圈的部分导线做切割磁感线运动，如图ΔΦ＝B·ΔS回路平面与磁场夹角变化线圈在磁场中转动，如图磁感应强度和有效面积同时变化弹性线圈在向外拉的过程中，如图ΔΦ＝Φ2－Φ1磁通量的变化量与发生此变化所用时间的比值，即ΔΦΔt 。
2024届高考物理一轮总复习第十一章电磁感应第1节电磁感应现象楞次定律课件
A.ab 匀速向右运动
B.ab 加速向右运动
C.ab 不动而突然撤去磁场 D.ab 不动而突然增强磁场
图 11-1-10
解析：ab 匀速向右运动，匀速向右切割磁感线，在 M 中产生 顺时针的恒定感应电流，形成的磁场恒定，不会在 N 中产生感应 电流，A 错误.当 ab 加速向右运动时，形成顺时针的感应电流增大， 在 M 中形成向内的磁场增大，由楞次定律可知，N 中会产生逆时 针的感应电流，B 错误.ab 不动而突然撤去磁场，使磁通量减小， M 中产生逆时针的感应电流，环中形成向外的磁场，导致 N 中磁 通量增大，由楞次定律可知，N 中会产生顺时针方向的电流，C 正确.同理可知，当 ab 不动而突然增强磁场时 N 中会产生逆时针 方向的电流，D 错误.
图 11-1-5
A.闭合开关瞬间，观察到小磁针发生偏转 B.闭合开关后，观察到小磁针保持偏转状态 C.断开开关瞬间，观察到小磁针不发生偏转 D.断开开关后，观察到向 1 楞次定律的基本应用 [热点归纳] 1.楞次定律中“阻碍”的含义.
【基础自测】
1.判断下列题目的正误. (1)穿过线圈的磁通量和线圈的匝数无关.( ) (2)线框不闭合时，即使穿过线框的磁通量发生变化，线框中 也没有感应电流产生.( ) (3)闭合电路内只要有磁通量，就有感应电流产生.( ) (4)由楞次定律知，感应电流的磁场一定与引起感应电流的磁 场方向相反.( )
答案：D
考向 2 楞次定律推论的应用 [热点归纳] 楞次定律中“阻碍”的含义可以推广为：感应电流的效果总 是阻碍引起感应电流的原因，列表说明如下：
内容
例证
阻碍原磁通量变化—— “增 反减同”
磁铁靠近线圈，B感与 B原 反向
(续表)
内容
一轮复习：电磁感应
13. (2018·宣城模拟)如图为一种早期发电机原理示意图，该发电 机由固定的圆形线圈和一对用铁芯连接的圆柱形磁铁构成，两磁
4. 矩形导线框abcd与长直导线MN放在同 一水平面上，ab边与MN平行，导线MN中 通入如图所示的电流，当MN中的电流增 大时，下列说法正确的是(D ) A．导线框abcd中没有感应电流 B．导线框abcd中有顺时针方向的感应电 流 C．导线框所受的安培力的合力方向水平 向左 D．导线框所受的安培力的合力方向水平 向右
2. (多选)两根互相平行的金属导轨水平放置于如 图所示的匀强磁场中，在导轨上导体棒AB和 CD可以自由滑动。当AB在外力F作用下向右运 动时，下列说法正确的是( AD ) A．CD内有电流通过，方向是D→C B．CD向左运动 C．磁场对CD作用力向左 D．磁场对AB作用力向左
2. 如图所示的金属圆环放在匀强磁场中，将它从磁场中匀速拉出 来 A．，向下左列拉说出法和正向确右的拉是出(B，其)感应电流方向相反 B．不管从什么方向拉出，金属圆环中的感应电流方向总是顺时针 C．不管从什么方向拉出，环中的感应电流方向总是逆时针 D．在此过程中感应电流大小不变
3．“三定则一定律”的应用对比
(2017·全国卷Ⅲ)如图，在方向垂直于纸面向里的匀强磁场中有一 U形金属导轨，导轨平面与磁场垂直。金属杆PQ置于导轨上并与 导轨形成闭合回路PQRS，一圆环形金属线框T位于回路围成的区 域内，线框与导轨共面。现让金属杆PQ突然向右运动，在运动开 始的瞬间，关于感应电流的方向，下列说法正确的是( D ) A．PQRS中沿顺时针方向，T中沿逆时针方向 B．PQRS中沿顺时针方向，T中沿顺时针方向 C．PQRS中沿逆时针方向，T中沿逆时针方向 D．PQRS中沿逆时针方向，T中沿顺时针方向
2025届高考物理一轮复习资料第十一章电磁感应增分微点10电磁感应中的“杆—轨道”模型
电磁感应中的“杆—轨道”模型一、“单杆＋导轨”模型“单杆＋导轨”模型的四种典型情况(不计单杆的电阻)v0≠0、轨道水平光滑v0＝0、轨道水平光滑示意图运动分析导体杆以速度v切割磁感线产生感应电动势E＝BL v，电流I＝ER＝BL vR，安培力F＝ILB＝B2L2vR，做减速运动：v↓⇒F↓⇒a↓，当v＝0时，F＝0，a＝0，杆保持静止S闭合时，ab杆受安培力F＝BLEr，此时a＝BLEmr，杆ab速度v↑⇒感应电动势BL v↑⇒I↓⇒安培力F＝ILB↓⇒加速度a↓，当E感＝E时，v最大，且v m＝EBL开始时a＝Fm，以后杆ab速度v↑⇒感应电动势E＝BL v↑⇒I↑⇒安培力F安＝ILB↑，由F－F安＝ma知a↓，当a＝0时，v最大，v m＝FRB2L2开始时a＝Fm，以后杆ab速度v↑⇒E＝BL v↑，经过Δt速度为v＋Δv，此时感应电动势E′＝BL(v＋Δv)，Δt时间内流入电容器的电荷量Δq＝CΔU＝C(E′－E)＝CBLΔv电流I＝ΔqΔt＝CBLΔvΔt＝CBLa安培力F安＝ILB＝CB2L2aF－F安＝ma，a＝Fm＋B2L2C，所以杆以恒定的加速度做匀加速运动速度图像能量分析动能全部转化为内能Q＝12m v2电源输出的电能转化为杆的动能W电＝12m v2mF做的功一部分转化为杆的动能，一部分产生焦耳热W F＝Q＋12m v2mF做的功一部分转化为动能，一部分转化为电场能W F＝12m v2＋E C例1(多选)如图1所示，两平行光滑长直金属导轨水平放置，间距为L，两导轨间存在磁感应强度大小为B、方向竖直向下的匀强磁场。
一质量为m、电阻为R、长度恰好等于导轨间宽度的导体棒ab垂直于导轨放置。
闭合开关S，导体棒ab 由静止开始运动，经过一段时间后达到最大速度。
已知电源电动势为E、内阻为15 R，不计金属轨道的电阻，则()图1A.导体棒的最大速度为v＝E2BLB.开关S闭合瞬间，导体棒的加速度大小为5BL·E6mRC.导体棒的速度从零增加到最大速度的过程中，通过导体棒的电荷量为mEB2L2D.导体棒的速度从零增加到最大速度的过程中，导体棒产生的焦耳热为mE22B2L2答案BC解析当动生电动势和电源电动势相等时，电流为零，导体棒不再受安培力，做向右的匀速直线运动，此时速度最大，则有E＝BL v，解得v＝EBL，故A错误；开关闭合瞬间，电路中的电流为I＝ER＋R5＝5E6R，导体棒所受安培力为F＝ILB＝5BL ·E 6R ，由牛顿第二定律可知导体棒的加速度为a ＝5BL ·E6mR ，故B 正确；由动量定理得I －LB ·t ＝m v ，又q ＝I －t ，联立解得q ＝mEB 2L 2，故C 正确；对电路应用能量守恒定律有qE ＝Q 总＋12m v 2，导体棒产生的焦耳热为Q R ＝R R ＋R 5Q 总＝56Q 总，联立解得Q R ＝5mE 212B 2L 2，故D 错误。

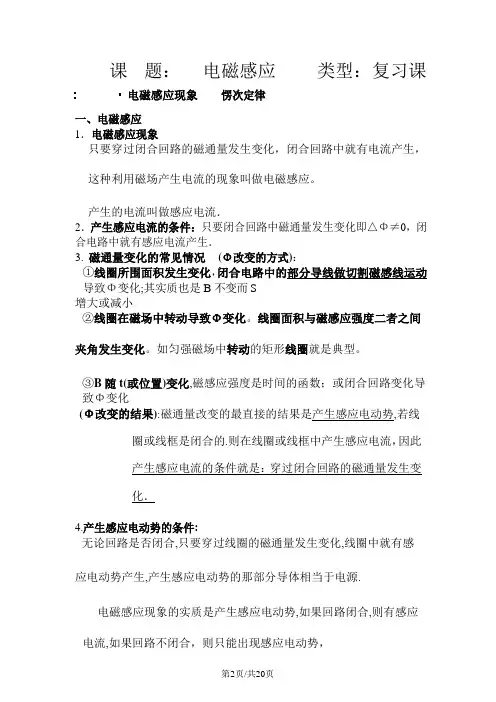

高三物理一轮复习专题 法拉第电磁感应定律知识点总结
课题：电磁感应类型：复习课电磁感应现象愣次定律一、电磁感应1．电磁感应现象只要穿过闭合回路的磁通量发生变化，闭合回路中就有电流产生，这种利用磁场产生电流的现象叫做电磁感应。
产生的电流叫做感应电流．2．产生感应电流的条件：只要闭合回路中磁通量发生变化即△Φ≠0，闭合电路中就有感应电流产生．3. 磁通量变化的常见情况(Φ改变的方式)：①线圈所围面积发生变化，闭合电路中的部分导线做切割磁感线运动导致Φ变化;其实质也是 B 不变而 S增大或减小②线圈在磁场中转动导致Φ变化。
线圈面积与磁感应强度二者之间夹角发生变化。
如匀强磁场中转动的矩形线圈就是典型。
③B 随 t(或位置)变化,磁感应强度是时间的函数；或闭合回路变化导致Φ变化(Φ改变的结果):磁通量改变的最直接的结果是产生感应电动势,若线圈或线框是闭合的.则在线圈或线框中产生感应电流，因此产生感应电流的条件就是：穿过闭合回路的磁通量发生变化．4.产生感应电动势的条件:无论回路是否闭合,只要穿过线圈的磁通量发生变化,线圈中就有感应电动势产生,产生感应电动势的那部分导体相当于电源.电磁感应现象的实质是产生感应电动势,如果回路闭合,则有感应电流,如果回路不闭合，则只能出现感应电动势，而不会形成持续的电流．我们看变化是看回路中的磁通量变化，而不是看回路外面的磁通量变化二、感应电流方向的判定1.右手定则:伸开右手，使拇指跟其余的四指垂直且与手掌都在同一平面内，让磁感线垂直穿过手心，手掌所在平面跟磁感线和导线所在平面垂直，大拇指指向导线运动的方向, 四指所指的方向即为感应电流方向(电源).用右手定则时应注意：①主要用于闭合回路的一部分导体做切割磁感线运动时，产生的感应电动势与感应电流的方向判定，②右手定则仅在导体切割磁感线时使用，应用时要注意磁场方向、运动方向、感应电流方向三者互相垂直．③当导体的运动方向与磁场方向不垂直时，拇指应指向切割磁感线的分速度方向．④若形成闭合回路，四指指向感应电流方向；若未形成闭合回路，四指指向高电势．⑤“因电而动”用左手定则．“因动而电”用右手定则．⑥应用时要特别注意：四指指向是电源内部电流的方向(负→正)．因而也是电势升高的方向；即：四指指向正极。
高考物理一轮复习知识清单：电磁感应
知识清单：电磁感应●知识点1——磁通量1.物理意义：磁通量表示穿过某个闭合面积的磁感线条数。
2.公式： Φ＝BS cos θ ，（1）θ是磁场方向与平面法向量的夹角，（2）S 应是指闭合回路中有磁感线的那部分有效面积（3）磁通量与线圈的匝数无关，也就是磁通量大小不受线圈匝数的影响 【例如】求图中穿过闭合回路abcd 的磁通量由θ=0º，S 等于S 2 得磁通量：Φ＝BS 2 3.单位：韦伯，Wb4.磁通量与感应电流的关系：穿过闭合回路的磁通量发生变化，回路中就产生出感应电流，而且磁通量变化越快（即磁通量变化率ΔΦΔt越大）感应电流就越大。
⎩⎨⎧Φ不变→无感应电流Φ变化→⎩⎪⎨⎪⎧回路闭合，有感应电流不闭合，无感应电流，但有感应电动势●知识点2——感应电流方向1.楞次定律：2．右手定则：让磁感线垂直从右手掌心进入，并使拇指指向导线切割磁感线的方向，四指所指的方向就是感应电流的方向．3.楞次定律的推论——（1）增反减同（2）强斥缩、弱吸胀内容例证阻碍原磁通量变化“增反减同”磁铁靠近线圈，B感与B原方向相反阻碍相对运动“来拒去留”磁铁与线圈靠近时排斥，远离时吸引使回路面积有变化“增缩减扩”P、Q是光滑固定导轨，a、b是可动金属棒，磁铁下移，a、b靠近阻碍原电流的变化“增反减同”合上S，B先亮4.一定律、三定则的比较适用范围基本现象右手螺旋定则电流的磁效应电流、运动电荷周围产生磁场左手定则磁场力磁场对电流、运动电荷的作用右手定则电磁感应部分导体做切割磁感线运动楞次定律闭合回路的磁通量发生变化●知识点3——感应电动势1.法拉第电磁感应定律(1)内容：感应电动势的大小跟穿过这一回路的磁通量的变化率成正比 (2)公式：E ＝n ΔΦΔt，其中n 为线圈匝数(3)感应电流与感应电动势的关系：遵守闭合电路的欧姆定律，即I ＝ER ＋r2.导体棒平动切割磁感线引起的感应电动势E ＝ B L v sin α sin βsin γ（1）这里L 是导轨架之间的导体棒直线长度（有效长度）（2）这里的α 、β、γ是 B 、L 、 v 任两个量的夹角 （3）若B 、L 、v 相互垂直，则E ＝BLv（4）导体棒相当于电源，感应电流在导体棒中从负极流向正极3.导体棒转动切割磁感线引起的感应电动势E ＝12Bωl 2 （l 是导体棒的长度）4.磁感应强度变化引起的感应电动势E ＝ n S ΔBΔt （S 是闭合回路中磁场的面积）5.多匝矩形线框在匀强磁场中匀速转动引起的感应电动势（1）中性面的三大特征：①Φ=BS （最大） ②电动势电流为0 ③改变电流方向 （2）峰值面的三大特征：①Φ = 0（最小）②电动势E m ＝n BS ω 、电流I m ＝E mR ＋r（最大）规律物理量 （用途） t=0时刻是中性面 t=0时刻是峰值面图像瞬时电动势 瞬时输出电压 瞬时电流 e ＝E m sin ωt u ＝U m sin ωt i ＝I m sin ωte ＝E m cos ωt u ＝U m cos ωt i ＝I m cos ωt峰值电动势 （计算电容器的击穿电压） E m ＝n BS ωE m ＝n BS ω电动势有效值 电压有效值 电流有效值 （计算电功率）E ＝E m 2U ＝U m 2I ＝I m 2E ＝E m 2U ＝U m 2I ＝I m 2平均值 （用于计算通过导体的电荷量）E ＝BL v E ＝n ΔΦΔtI ＝ER ＋r E ＝BL v E ＝n ΔΦΔtI ＝ER ＋r●知识点4——通过导体的电荷量q1.已知导体棒的位移xq =I tI ＝ER ＋r q ＝n ∆ΦR+r q ＝nLxR+rE ＝n ΔΦΔt2.已知导体棒只在安培阻力作用下的运动时间，利用动量定理，有-（I L B ）t= 0 - mv 0 得 qLB = m v 0 q ＝mv 0LB●知识点5——电磁感应中的动力学问题1.安培力的大小、方向：⎭⎪⎬⎪⎫安培力公式：F A ＝BIl感应电动势：E ＝Bl v 感应电流：I ＝ER F 安＝B 2l 2vR安培力的方向一定与导体切割磁感线的运动方向相反（安培力是阻力）2.外力克服安培力做功，将机械能转化为电能，电流（导线中电场力）做功再将电能转化为其他形式的能。
高三第一轮复习-电磁感应现象 楞次定律
电磁感应现象楞次定律1.知道电磁感应现象产生的条件2.理解磁通量及磁通量变化的含义，并能计算.3.掌握楞次定律和右手定则的应用，并能判断感应电流的方向及相关导体的运动方向．考点一电磁感应现象的判断1．磁通量(1)定义：在匀强磁场中，磁感应强度B与垂直于磁场方向的面积的乘积．(2)公式：Φ＝BS.适用条件：①匀强磁场．②S为垂直磁场的有效面积．(3)磁通量是标量(填“标量”或“矢量”)．(4)磁通量的意义：①磁通量可以理解为穿过某一面积的磁感线的条数．②同一线圈平面，当它跟磁场方向垂直时，磁通量最大；当它跟磁场方向平行时，磁通量为零；当正向穿过线圈平面的磁感线条数和反向穿过的一样多时，磁通量为零．2．电磁感应现象(1)电磁感应现象：当穿过闭合导体回路的磁通量发生变化时，闭合导体回路中有感应电流产生，这种利用磁场产生电流的现象叫做电磁感应．(2)产生感应电流的条件：穿过闭合回路的磁通量发生变化．产生感应电动势的条件：无论回路是否闭合，只要穿过线圈平面的磁通量发生变化，线圈中就有感应电动势产生．(3)电磁感应现象中的能量转化：发生电磁感应现象时，机械能或其他形式的能转化为电能，该过程遵循能量守恒定律．[例题1]（2024•房山区一模）某同学用如图所示装置探究影响感应电流方向的因素。
将磁体从线圈中向上匀速抽出时，观察到灵敏电流计指针向右偏转。
关于该实验，下列说法正确的是（）A．图中线圈中感应电流的磁场方向向下B．若将磁体向上加速抽出，灵敏电流计指针将向左偏转C．磁体放置在线圈中静止不动，灵敏电流计指针仍向右偏转D．若将磁体的N、S极对调，并将其向下插入线圈，灵敏电流计指针仍向右偏转[例题2]（多选）（2024•丰台区二模）“探究影响感应电流方向的因素”的实验示意图如图所示：灵敏电流计和线圈组成闭合回路，通过“插入”、“拔出”条形磁铁，使线圈中产生感应电流。
记录实验过程中的相关信息，分析得出楞次定律。
下列说法正确的是（）A．实验时必须保持磁铁运动的速率不变B．该实验需要知道线圈的绕向C．该实验需要记录磁铁的运动方向D．该实验需要判断电流计指针偏转方向与通入电流方向的关系[例题3]（2023秋•通州区期末）如图甲所示，某同学在研究电磁感应现象时，将一线圈两端与电流传感器相连，强磁铁从长玻璃管上端由静止下落，电流传感器记录了强磁铁穿过线圈过程中电流随时间变化的图像，t2时刻电流为0，如图乙所示。
高三第一轮复习电磁感应复习.
第九章电磁感应电磁感应楞次定律一、电磁感应现象1.产生感应电流的条件感应电流产生的条件是:穿过闭合电路的磁通量发生变化。
以上表述是充分必要条件。
不论什么情况,只要满足电路闭合和磁通量发生变化这两个条件,就必然产生感应电流。
2.感应电动势产生的条件。
感应电动势产生的条件是:穿过电路的磁通量发生变化。
这里不要求闭合。
无论电路闭合与否,只要磁通量变化了,就一定有感应电动势产生。
这好比一个电源:不论外电路是否闭合,电动势总是存在的。
但只有当外电路闭合时,电路中才会有电流。
二、右手定则伸开右手,使大拇指与四指在同一个平面内,并跟四指垂直,让磁感线穿过手心,使大拇指指向导体的运动方向,这时四指所指的方向就是感应电流的方向。
三、楞次定律1.楞次定律——感应电流总具有这样的方向,即感应电流的磁场总要阻碍引起感应电流的磁通量的变化。
R2.运用楞次定律处理问题两种思路方法:①常规法:——据原磁场(B 原方向及ΔΦ情况−−−−→−楞次定律确定感应磁场(B 感方向−−−−→−安培定则判断感应电流(I 感方向−−−−→−左手定则导体受力及运动趋势.习题【1】一平面线圈用细杆悬于P 点,开始时细杆处于水平位置,释放后让它在如图所示的匀强磁场中运动,已知线圈平面始终与纸面垂直,当线圈第一次通过位置Ⅰ和位置Ⅱ时,顺着磁场的方向看去,线圈中的感应电流的方向分别为位置Ⅰ位置Ⅱ(A 逆时针方向逆时针方向(B 逆时针方向顺时针方向(C 顺时针方向顺时针方向(D 顺时针方向逆时针方向【2】如图所示,有两个同心导体圆环。
内环中通有顺时针方向的电流,外环中原来无电流。
当内环中电流逐渐增大时,外环中有无感应电流?方向如何?【3】如图所示,闭合导体环固定。
条形磁铁S 极向下以初速度v 0沿过导体环圆心的竖直线下落的过程中,导体环中的感应电流方向如何?【4】如图所示,O 1O 2是矩形导线框abcd的对称轴,其左方有匀强磁场。
以下哪些情况下abcd 中有感应电流产生?方向如何?A.将abcd 向纸外平移B.将abcd 向右平移C.将abcd 以ab 为轴转动60°D.将abcd 以cd 为轴转动60°【5】如图所示装置中,cd 杆原来静止。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
d，两导体棒与导轨始终保持良好接触。用表示的加速度， 表示 d的动能，、分别表示 、相对释放点的位移。图乙中正确的是
（12年山东卷）如图所示，相距为L的两条足够长的光滑
平行金属导轨与水平面的夹角为，上端接有定值电阻，匀
强磁场垂直于导轨平面，磁感应强度为B。将质量为m的
通量是增加还是减少
3.根据楞次定律确定感 应电流的磁场方向
4.利用安培定则判断电 流方向
N N
N
来阻去留
S
N
＋
－
＋ －
N
一水平放置的矩形线圈abcd,在细长的磁铁的N极附近 竖直下落.保持bc边在外,ad边在内,判断线圈下落时,从 图中I到II过程、II到III过程,线圈中的感应电流方向.
a b
S
N
dI c
II
III
一水平放置的矩形线圈abcd,在细长的磁铁的N极附近 竖直下落.保持bc边在外,ad边在内,判断线圈下落时,从 图中I到II过程、II到III过程,线圈中的感应电流方向.
a b
S
N
dI c
II
III
一水平放置的矩形线圈abcd,在细长的磁铁的N极附近 竖直下落.保持bc边在外,ad边在内,判断线圈下落时,从 图中I到II过程、II到III过程,线圈中的感应电流方向.
B．CD段直线始终不受安培力 C．感应电动势最大值Em=Bav D．感应电动势平均值 E 1 Ba
4
（10年山东卷）如图所示，空间存在两个磁场， 磁感应强度大小均为，方向相反且垂直纸面，、
为其边界，OO′为其对称轴。一导线折成边长为
的正方形闭合回路，回路在纸面内以恒定速度向
右运动，当运动到关于OO′对称的位置时
关于磁通量及其变化
BS
B
B
引起磁通量F 变化的因素
①磁感强度B 发生变化 ②线圈面积S 发生变化
③磁感强度与面积之间的夹角 发生变化
如图所示,两个同心放置的同平面的金属圆环, 条形磁铁穿过圆心且与两环平面垂直,则通过两
圆环的磁通量Fa、Fb比较（A ）
A．Fa ＞ Fb ； B． Fa ＜ Fb ； C． Fa ＝ Fb ；
A．穿过回路的磁通量为零 B．回路中感应电动势大小为2BLV0 C．回路中感应电流的方向为
顺时针方向 D．回路中边与边所受安培力
方向相同
（11年山东卷）如图甲所示，两固定的竖直光滑金属导轨足够
长且电阻不计。两质量、长度均相同的导体棒、d，置于边界水
平的匀强磁场上方同一高度处。磁场宽为3，方向与导轨平面垂
sin
D．在速度达到2V以后匀速运动的过程中，
R上产生的焦耳热等于拉力所做的功
电磁感应现象 （“磁生电”）
产生电磁感应的条件
自感现象 “电磁惯性”
感应电流及电动势 的方向判定（楞次 定律、右手定则）
感应电动势的大小
E n
t
E=Blv
1、电磁感应的电路问题 2、电磁感应中力学问题 3、电磁感应中能量转化问题 4、电磁感应中图像问题
导体棒由静止释放，当速度达到时开始匀速运动，此时对
导体棒施加一平行于导轨向下的拉力，并保持拉力的功率
为P，导体棒最终以的速度匀速运动。导体棒始终与导轨
垂直且接触良好，不计导轨和导体棒的电阻，重力加速度
为g，下列选项正确的是（ ）
A．P 2mgv sin
B．P 3mgv sin
g
C．当导体棒速度达到V/2时加速度为2
高三年级第一轮复习----------电磁感应
电磁感应与交变电流
内容
要求
电磁感应现象
Ⅰ
磁通量
Ⅰ
法拉第电磁感应定律
Ⅱ
楞次定律
Ⅱ
自感、涡流
Ⅰ
说明
交变电流 交变电流的图像
Ⅰ
正弦交变电流的函数表达式，峰值和有效值
Ⅰ
理想变压器
Ⅰ
远距离输电
Ⅰ
（07年山东卷）用相同导线绕制的边长为L或2L的四个
闭合导体线框，以相同的速度匀速进入右侧匀强磁场，
a
楞次定律：
感应电流具有 这样的方向，即感 应电流的磁场总要 阻碍引起感应电流 的磁通量的变化。
阻碍什么？谁阻碍？ 怎样阻碍？
阻碍的实质？ 阻碍的结果？
N
增反减同
四部曲
ቤተ መጻሕፍቲ ባይዱ
N
1.明确原磁场方向
2.明确穿过闭合电路磁
a b
S
N
dI c
II
III
一水平放置的矩形线圈abcd,在细长的磁铁的N极附近 竖直下落.保持bc边在外,ad边在内,判断线圈下落时,从 图中I到II过程、II到III过程,线圈中的感应电流方向.
a b
S
N
dI c
II
III
如图所示，水平放置的两条光滑轨道上有可自由移动 的金属棒PQ，ＭＮ，当ＰＱ在外力的作用下运动时， ＭＮ在磁场力作用下向左运动，则ＰＱ所做的运动可 能是（ ）
如图所示。在每个线框进入磁场的过程中，M、N两点
间的电压分别为Ua、Ub、Uc和Ud。下列判断正确的是 A．Ua＜Ub＜Uc＜Ud B．Ua＜Ub＜Ud＜Uc C．Ua＝Ub＜Uc＝Ud D．Ub＜Ua＜Ud＜Uc
（08年山东卷）两根足够长的光滑导轨竖直放置，间 距为L，底端接阻值为R的电阻．将质量为m的金属棒 悬挂在一个固定的轻弹簧下端，金属棒和导轨接触良 好，导轨所在平面与磁感应强度为B的匀强磁场垂直， 如图所示．除电阻R外其余电阻不计．现将金属棒从 弹簧原长位置由静止释放，则
A．释放瞬间金属棒的加速度等于重力加速度g B．金属棒向下运动时流过电阻R的电流方向为a→b C．金属棒的速度为v时，所受的 安培力大小为F＝B2L2v/R D．电阻R上产生的总热量等 于金属棒重力势能的减少
（09年山东卷）如图所示，一导线弯成半径为a的半圆 形闭合回路。虚线MN右侧有磁感应强度为B的匀强磁 场。方向垂直于回路所在的平面。回路以速度v向右匀 速进入磁场，直径CD始络与MN垂直。从D点到达边界 开始到C点进入磁场为止，下列结论正确的是 A．感应电流方向不变
D．不能比较．
注意考虑合磁通！
产生感应电流的条件
表述1：闭合电路的一部分导体作切割磁感线 运动。
表述2：穿过闭合电路的磁通量发生变化。
感应电流方向的判断
方法1：
B b
l
A．向右匀加速运动 B．向左匀加速运动 C．向右匀减速运动 D．向左匀减速运动
