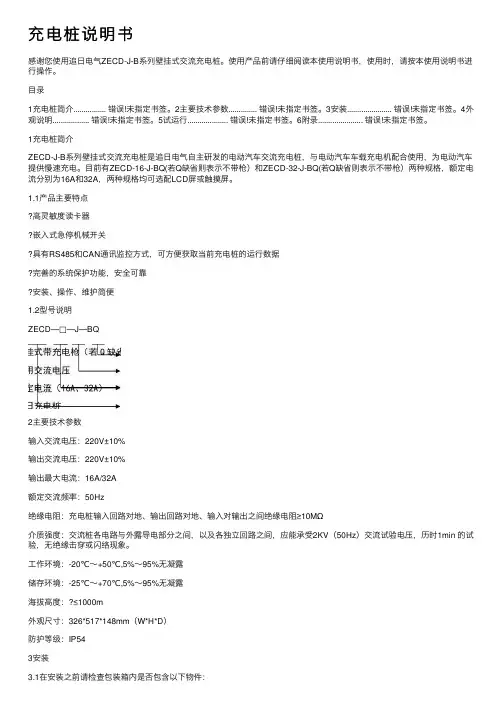

充电桩说明书

感谢您使用追日电气ZECD-J-B系列壁挂式交流充电桩。使用产品前请仔细阅读本使用说明书，使用时，请按本使用说明书进行操作。 目 录

1 充电桩简介 ZECD-J-B系列壁挂式交流充电桩是追日电气自主研发的电动汽车交流充电桩，与电动汽车车载充电机配合使用，为电动汽车提供慢速充电。目前有ZECD-16-J-BQ(若Q缺省则表示不带枪）和ZECD-32-J-BQ(若Q缺省则表示不带枪）两种规格，额定电流分别为16A和32A，两种规格均可选配LCD屏或触摸屏。 1.1 产品主要特点 ➢ 高灵敏度读卡器 ➢ 嵌入式急停机械开关 ➢ 具有RS485和CAN通讯监控方式，可方便获取当前充电桩的运行数据 ➢ 完善的系统保护功能，安全可靠 ➢ 安装、操作、维护简便 1.2 型号说明 ZECD—□—J—BQ 壁挂式带充电枪（若Q缺省则表示不带枪） 适用交流电压 额定电流（16A、32A） 追日充电桩 2 主要技术参数 输入交流电压：220V±10% 输出交流电压：220V±10% 输出最大电流：16A/32A 额定交流频率：50Hz 绝缘电阻：充电桩输入回路对地、输出回路对地、输入对输出之间绝缘电阻≥10MΩ 介质强度：交流桩各电路与外露导电部分之间，以及各独立回路之间，应能承受2KV（50Hz）交流试验电压，历时1min的试验，无绝缘击穿或闪络现象。 工作环境：-20℃～+50℃,5%～95%无凝露 储存环境：-25℃～+70℃,5%～95%无凝露 海拔高度：≤1000m 外观尺寸：326*517*148mm（W*H*D） 防护等级：IP54 3 安装 在安装之前请检查包装箱内是否包含以下物件： 1、壁挂式交流充电桩1台 2、刷卡卡片2张 3、安装使用说明书1本 4、合格证1张 5、安装膨胀螺栓4个 6、安装壁架1个 7、航空插头1套 安装环境要求 1) ZECD-J-B系列壁挂式交流充电桩为户外型充电桩，满足IP54保护等级。 2) 环境温度请确保在-20℃至+50℃度范围内。 安装方式 ZECD-J-B系列壁挂式充电桩可根据需求，选择墙壁安装或者支架安装。 支架安装 可选用追日电气配套生产的支架，按如下步骤进行安装： 1) 做水泥底座，水泥底预装4个螺栓，并在底座中心位置预装充电桩进线；进线及螺栓相对底座位置参考图2，螺栓直径10mm。 2) 待水泥底座做好后，将预埋的充电桩进线穿过支架底座，拧紧支架底座螺丝，将支架底座固定在水泥底座上。 3) 将支架盖板由上向下穿过支架，盖住支架底座及螺栓。 4) 将充电桩进线从支架电源出线孔穿出并固定在支架上；拧紧支架中部的螺丝，固定好支架的上下两部分。 5) 用螺丝将壁架固定在支架上，将充电桩放在壁架上即可。 图 1 支架安装

图 2 支架底座安装尺寸 墙壁安装 按图3所示，根据壁架上安装孔的位置，在墙壁上标记好孔位后钻孔，然后放入膨胀螺栓外壳，将壁架固定在墙上，最后钉入螺栓并旋紧；安装好壁架后，将充电桩挂在壁架上即可。

支架底座

支架电源出线孔壁架 支架盖板 挂板 图 3 墙壁安装 接线方式 将充电桩进线的火线、零线、接地线分别对应航空插头的L、N、PE接线端，将其压接在航空插头上，航空插头接线完成后，将其插入航空插座，然后旋紧自锁，即完成充电桩电源进线的接入。 4 外观说明 下图列出ZECD-J-B系列壁挂式交流充电桩操作部件位置：

挂板

壁架 挂板 图 4 整机外观 1：状态指示灯 绿色长亮：整机上电电源指示 红色长亮：充电桩出现故2：启动按钮；充电桩充电启动 3：通讯接口；RS485或CAN通讯 4：防盗孔；根据需要自配防盗锁5：LCD屏（可选触摸屏） 6：停止按钮；充电桩充电停止 7：急停按钮 8：航空插座；AC交流输入 9：挂线架 5 试运行 LCD屏版 电气连接后，充电桩启动需按如下步骤进行 1) 确保充电桩到电网正确的连接方式及充电桩急停开关未触发； 2) 将充电枪接入电动汽车充电接口，在充电过程中请勿频繁插拔充 电枪； 3) 将卡放在刷卡区完成刷卡后，系统显示Brush Card OK； 4) 长按启动按钮，10s后充电桩自动充电，此时LCD屏显示“Working OK”及相关充电信息； 5) 充电完成后长按停止按键，充电桩停止充电； 6) 充电桩正常充电时，按下急停按钮充电桩控制板继电器会断开， 充电桩停止输出。将急停按钮复原后，重新刷卡启动充电桩正常工作，如此充电桩急停复位功能正常。 工作模式 ZECD-J-B系列壁挂式交流充电桩可实现无人监控，故障保护。系统运行过程包含启动、充电运行、待机、停机及故障五种工作状态。 ➢ 启动 启动是指在满足充电条件下正常启动充电桩进行充电。 刷卡启动：壁挂式交流充电桩必须进行刷卡，刷卡成功后LCD屏显示“Brush Card Ok”，此后长按启动按钮，充电桩继电器吸合，充电桩正常启动工作。 ➢ 充电运行 充电桩充电工作模式下，LCD屏显示当前电压、电流、已充电量、已 充时间等信息。 ➢ 待机 待机是指充电桩电压参数在正常允许范围内，在此模式下，充电桩可随时启动充电。 ➢ 正常停机 通过手动操作或充电桩运行达到设定状态时，充电桩输出断开。 ➢ 紧急停机 发生紧急情况时，通过急停按钮对充电桩进行停机复位。但情况处理完成后，急停按钮必须进行复位，否则充电桩无法启动运行。 ➢ 故障 当系统检测到故障时，如果系统正处充电状态则立即停止充电，在此状态下，报警指示灯亮、显示屏显示当前故障，用户可根据当前显示故障与故障处理表进行处理。当条件符合后，充电桩可开机启动充电。 触摸屏版 开机后，系统自动从公司信息画面进入选择充电模式画面，选择充电模式画面如下图。 图5 选择充电模式画面 在选择充电模式画面中，有充满为止、按电量充、按金额充、按时 间充四种充电模式可供选择，每种充电方式需要设置相应的参数，在选择充电模式之前需要设置相应的参数。例如：设置电流为并选择充满为止模式， 当电动汽车充满后，充电电流降到以下时，充电桩会自动停止充电；设置电量为度并选择按电量充模式，当已充电量达到度以上时，充电桩会自动停止充电；设置金额为元时并选择按金额充模式，当已充金额达到元以上时，充电桩会自动停止充电；设置时间为1小时30分时并选择按时间充模式，当已充时间达到1小时30分以上时，充电桩自动停止充电。 选择充电模式后，进入请刷卡画面，若选择刷卡启动模式，必需刷卡并且卡内余额大于零时，系统才会进入充电监控画面；若选择非刷卡启动模式，进入请刷卡画面后，系统会自动进入充电监控画面。请刷卡画面和充电监控画面分别如下图所示： 图6 请刷卡画面 图7 充电监控画面 在充电监控画面中，点击“开始充电”按钮并确认，10s后系统自动 开始充电，此时触摸屏右上角指示灯亮并显示“运行”，如下图所示： 图8 充电运行画面 当系统满足停止运行条件或按“结束充电”按钮并确认时，充电桩

会停止充电，此时触摸屏右上角指示灯灭并显示“待机”。 图9 充电待机画面 充电桩停止充电后，按“结束充电”按钮，进入消费信息画面，如下图所示： 图10 消费信息界面 若选择刷卡启动模式，此时在刷卡区刷卡完成一次充电过程；若选择非刷卡启动模式直接点击“返回”，就可以重新启动下一次充电。 显示参数说明 卡号：充电时所使用的IC卡卡号； 卡内余额：充电时所使用的IC卡卡内余额； 平均电价：平均电价计费方式下的电价； 峰值电价：阶梯电价计费方式下用电高峰时期的电价； 峰值电价时间：阶梯电价计费方式下用电高峰时期的时间； 谷值电价：阶梯电价计费方式下用电低峰时期的电价； 谷值电价时间：阶梯电价计费方式下用电低峰时期的时间； 设置电量：在按电量充模式下所设置的充电电量； 设置金额：在按金额充模式下所设置的充电金额； 设置时间：在按时间充模式下所设置的充电时间； 充电电压：在充电过程中，输出交流电压的实时值； 充电电流：在充电过程中，输出交流电流的实时值； 已充电量：在充电过程中，已充的电量值； 已充金额：在充电过程中，已充的金额； 已充时间：在充电过程中，已充的时间； 6 附录 使用注意事项 ➢ 使用过程中请严格遵循设计参数及使用条件，不得超过本规格书 中的阀值，否则有可能损坏设备。 ➢ 将充电桩安装好以后，初次上电如发现无电压输出或充不进电， 请检查接线是否正确。 ➢ 设备具有有限的防尘、防水能力，使用过程要注意防静电、防潮、 防水等，如设备已进水应立即断电停止使用。 ➢ 设备具有防盗功能，但防盗锁需用户自备。 ➢ 设备启动需要刷卡，若卡片不慎遗失，请及时与售后服务联系， 以免影响正常使用。 ➢ 严禁在充电过程中带电插拔充电枪，以免对充电桩及汽车造成不 可逆的损坏。 订货需知 提供以下数据： 1.输入交流电压及其相数 2.输出交流电压及其相数 3.输出电流 4.是否需要配充电枪 5.是否需要CAN通讯 6.有无其他特殊要求 故障处理 一旦电压或者电流发生异常，显示屏会显示当前故障，同时充电桩 将会停机。下表列出典型故障及处理方案：
