10.21弱电工程等电位连接及接地装置要求
10.21弱电工程等电位连接及接地装置要求
前言：
美国科学家富兰克林为我们揭开了雷电的神秘面纱，证实了“雷就是电”，所以，我们可以把防雷装置看成一个电路或闭合的回路，实际上电路中每一个点都有一定的电位，就好比空间有一种物品都有一定的高度一样，讲高度要指定一个计算高度的起点，例如，建筑物的总高20米，这个高度是从地面算起的，珠穆朗玛峰的高是8848米，这个高度是从海平面算起的，讲电位也要指定一个计算电位的起点，这一点就是电位的零电位，称为参考点，等电位就是这一点与零电位(参考点)两点之间的电压，电路中，任意两点之差，就是该两点之间的电压。
1
零电位
电位的高低总是相对于零电位为参考点的，由于大地是个导体，当其中没有电流流过时，它是等电位的，所以可方便地将此时的地看作是零电位参考点，如果地面上的金属物体与大地具有良好的电器连接，则在没有电流流过的情况下，金属物体与地面之间没有电位差，该金属物体就具有大地电位，即零电位，我们知道，接地就是把地面上的金属物体或电气回路的某一节点通过导体与大地相连，使该物体或接点与大地保持等电位。
2
安全接地
现代防雷技术离不开接地，接地体是防雷装置的重要环节，无论是对直击雷的防护，还是雷电感应的防护最终都需要通过接地体将雷电流泄放到大地中去，我们知道最理想的接地就是接地电阻为零的接地，这在现实生活工作中是不可能的，所以安全接地只是依据各种设备的使用情况、技术性能、耐压水平等作出对接地要求的技术指标来算。
例如：我们在日常的检测工作中，经常接触到各种各样的设备，而设备的运行必定会存在漏电或雷电流经过时所产生的电位差，为尽量避免内部设备被高电位反击和操作人员被雷击的事故，必须对设备进行安全接地，接地电阻小于4欧姆。
3
共用接地系统
在同一建筑物内，将所需接地系统连到一个地网上，或者把各系统原来的接地网通过地下或地上的金属连接起来，使他们之间形成为电气相通的统一接地网，当发生雷击时，雷电流在各系统上产生的高电压将同时存在各系统的接地线上，这样就使各接地线之间不存在高电位差，基本清除了系统之间的击穿问题(各系统电位相同，两点间没有电流，电位差为零)。
共用接地系统是将交流工作地、直流工作地、安全保护地、防静电地、防雷接地等共用一组接地装置。
共用接地系统是自然接地体与人工接地体的组合，它的接地电阻值的标准应按信息系统接地设备中要求的最小值确定。
如果接地电阻达不到标准时，应外延增加人工接地装置使其达到要求。
4
等电位连接
等电位连接就是把建筑物内附近的所有金属物，如建筑物的基础钢筋、自来水管、煤气管及其金属屏蔽层，电力系统的零线、建筑物的接地系统，用电气连接的方法连接起来(含截获可靠的导线连接)使整座建筑物成为一个良好的等电位体。
配置有信息系统的机房内的电气和电子设备的金属外壳、机柜、机架、计算机直流地、防静电接地、屏蔽线外层、安全保护地及各种SPO(浪涌保护器等)接地端均应以最短的距离就近与等电位网络
可靠连接。
等电位连接的目的就是为了防止和设备与设备之间、系统与系统之间危险的电位差，确保设备和操作人员的安全。
5
接地装置应满足下列条件
(一)接地装置接地电阻要符合最新的防雷规范技术标准，也要符合设备技术标准，应经长年运行而不降低且为最经济的设计。
(二)经常流过电流的接地装置要注意不是由于接地装置附近地面的电位梯度而危及人畜。
(三)在设计时要考虑到接地装置的腐蚀速度并制定措施，在恶劣的雨天也应限制地面的电位梯度保持在3V/m以内。
(四)接地装置的材料除铜或铁的板、管、棒、线以外，也可以使用石墨、碳这一类为主体的板棒或使用50X50X5镀锌角钢，长度一般为1.5m—2.5m，也可以用40X4的镀锌扁钢或Φ12—Φ14镀锌圆钢。
在施工方法和使用材料方面都应根据各自的设计目的和现场条件选定最经济的方案。
等电位接地线的标准做法
等电位接地线的标准做法等电位接地线是一种用于保护人员和设备安全的重要措施。
它可以将电气设备的金属外壳与地面连接起来，以确保在设备发生故障时，电流能够安全地流回地面，而不会对人员和设备造成伤害。
本文将介绍等电位接地线的标准做法，以帮助读者了解如何正确地安装和维护等电位接地线。
一、等电位接地线的定义等电位接地线是一种连接电气设备金属外壳和地面的导线。
它的作用是将设备的金属外壳与地面保持相同的电位，以确保在设备发生故障时，电流能够安全地流回地面，而不会对人员和设备造成伤害。
二、等电位接地线的标准做法1. 等电位接地线的材料等电位接地线应使用铜线或铜带，其截面积应根据设备的额定电流和距离来确定。
一般来说，截面积应不小于设备额定电流的1.5倍。
如果等电位接地线的长度超过10米，则应使用铜带。
2. 等电位接地线的安装位置等电位接地线应安装在设备的金属外壳上，并与设备的内部电路连接。
如果设备的金属外壳不是连续的，则应在金属外壳的每个部分上安装等电位接地线，并将它们连接在一起。
等电位接地线应尽可能靠近设备的电源插座或开关。
3. 等电位接地线的接地方式等电位接地线应连接到地面上的接地电极或接地网上。
接地电极应埋在地下，深度应不小于1.5米。
接地电极的数量应根据设备的额定电流和距离来确定。
一般来说，每个接地电极的电阻应小于10欧姆。
4. 等电位接地线的维护等电位接地线应定期检查和维护，以确保其正常工作。
检查时应注意以下几点：（1）等电位接地线是否与设备的金属外壳紧密连接。
（2）等电位接地线是否受到损坏或腐蚀。
（3）接地电极是否受到损坏或腐蚀。
（4）接地电极的电阻是否符合要求。
如果发现等电位接地线存在问题，应及时更换或修复。
三、等电位接地线的注意事项1. 等电位接地线应与设备的内部电路连接，而不是与设备的电源插座或开关连接。
2. 等电位接地线应尽可能靠近设备的电源插座或开关。
3. 等电位接地线的长度应尽可能短，以减少电阻。
等电位联结目的和规范要求
等电位联结目的和规范要求等电位联结（Equipotential bonding）是一种用于电气系统中保护人身安全的技术措施。
其目的是在电气设备的金属构件上，建立一个具有相同电位的连接，以确保在设备发生故障时，不会对人体造成电击危险。
等电位联结是电气安全的重要措施，其规范要求由各国电气安全标准所制定，以确保设备在使用过程中符合安全标准。
等电位联结的目的主要是为了保护人员的安全。
在电气设备中，一些金属构件可能会与电气回路产生接触，如果设备发生故障，如线路短路或漏电，就会导致构件上出现电压。
如果在此时人员触摸到可能有电压的构件，就会发生电击事故。
等电位联结通过将设备中所有可能带电的金属构件连接在一起，形成一个相同电位的接地系统，从而在设备故障时保护人员免受电击的危险。
1.设备接地：等电位联结中的关键是将设备金属构件与地之间建立良好的接地连接。
为此，规范要求设备金属构件必须与专门的接地系统连接，以确保金属构件和外部大地之间有较低的电阻。
这可以通过使用接地线或导体，将设备的金属构件与接地柱或接地网连接来实现。
2.电流分布：规范要求电流在等电位联结系统中分布均匀，即各个金属构件之间的电压差应保持较小。
为此，规范要求接地系统中的电阻值应控制在一定范围内，以确保金属构件之间的电压差不超过安全标准。
3.设备连接：规范要求等电位联结系统中的所有设备连接必须牢固可靠，并符合安全要求。
此外，规范还要求连接点必须清洁，无腐蚀和氧化，以确保连接的质量和可靠性。
4.系统检测和维护：规范要求等电位联结系统必须进行定期检测和维护，以确保其正常运行。
这包括检查接地线和接地柱的连接情况，测量接地电阻值，清理连接点等。
如果发现问题，必须及时采取措施修复和维护。
总之，等电位联结作为一种重要的电气安全措施，旨在保护人员免受电击危险。
各个国家和地区的电气安全标准都要求设备建立合适的等电位联结系统，并遵守相关规范要求，以确保电气设备在使用过程中达到安全标准。
强弱电井等电位和接地做法
强弱电井等电位和接地做法说实话强弱电井等电位和接地做法这个，我一开始做的很糟。
当时就感觉这是个挺复杂的事儿，完全摸不着头脑。
就拿等电位连接来说吧，我一开始都不知道该从哪儿下手。
我想那先找材料吧，什么铜母线啊，各种连接端子这些。
可找材料都费了好大劲儿，市场上种类太多了，我还买错过。
我当时看着那么多类似的东西，还以为都差不多呢，结果买回来才发现不合适。
这就是没仔细做功课的下场。
后来我就知道了，这铜母线得选质量好的，不能太薄了，就像盖房子的大梁，梁要是不结实，房子能稳吗？那肯定不行。
选好了材料就要开始连接。
在连接的时候，一定得把该连接的设备或者金属构件都连接到等电位端子板上。
我试过很多次，有时候连接不牢固，那可是个大问题。
你想啊，这就像穿珠子，要是线没把珠子串牢，珠子不就掉了嘛，等电位连接要是不牢，那有可能就起不到应有的作用。
我是怎么知道没连接牢固的呢？有次测试的时候数据就不对。
我就顺着连接线路一点一点检查，才发现有的螺丝没拧紧。
这个拧紧螺丝也是个技术活，不能太松也不能太紧，太松不牢固，太紧容易把螺纹损坏。
接地相对来说也好不到哪儿去。
接地的位置选择就让我纠结了好久。
我一开始随便选了个地方，觉得好像都行。
可后来才了解到，要选那种土壤电阻率比较低的地方。
这就好比种树，你得找肥沃的土壤，树才能长得好，接地也一样，电阻率低的地儿就像肥沃的土壤。
然后就是接地体的埋下深度，我开始不确定多深合适，后来查资料加上自己实验，发现一般不少于米这个深度会比较好。
而且接地体周围的土还得捣实，就像砌墙的时候把砖缝间的泥捣实那样，不然就中间有缝隙，导电性能就不好了。
另外，我在做强弱电井等电位和接地的时候，发现有时候施工现场很混乱，容易把已经接好的线又弄乱了或者破坏了连接。
所以施工的时候要特别小心，尽可能把周围环境整理好，就像你打扫房间之后再收拾东西就容易得多一样。
施工过程中对已经完成的部分要做好保护措施，千万别像我最开始那样顾头不顾尾，要不然后面检测出问题来又得返工，那可太麻烦了。

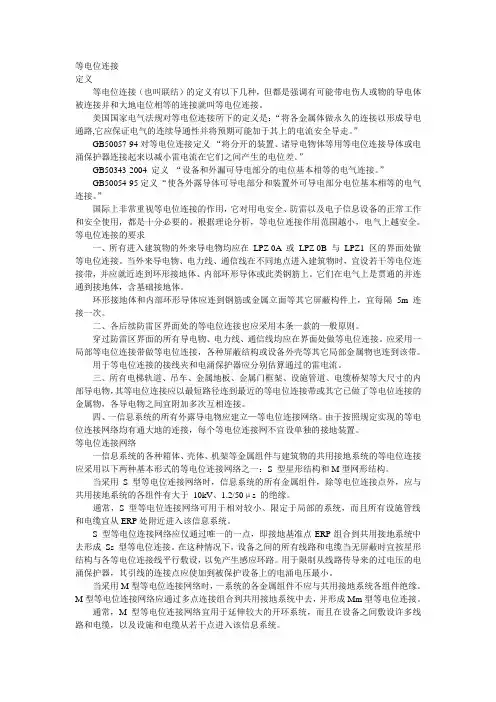

等电位连接要求
等电位连接定义等电位连接（也叫联结）的定义有以下几种，但都是强调有可能带电伤人或物的导电体被连接并和大地电位相等的连接就叫等电位连接。
美国国家电气法规对等电位连接所下的定义是：“将各金属体做永久的连接以形成导电通路,它应保证电气的连续导通性并将预期可能加于其上的电流安全导走。
”GB50057-94对等电位连接定义“将分开的装置、诸导电物体等用等电位连接导体或电涌保护器连接起来以减小雷电流在它们之间产生的电位差。
”GB50343-2004 定义“设备和外漏可导电部分的电位基本相等的电气连接。
”GB50054-95定义“使各外露导体可导电部分和装置外可导电部分电位基本相等的电气连接。
”国际上非常重视等电位连接的作用，它对用电安全、防雷以及电子信息设备的正常工作和安全使用，都是十分必要的。
根据理论分析，等电位连接作用范围越小，电气上越安全。
等电位连接的要求一、所有进入建筑物的外来导电物均应在LPZ 0A或LPZ 0B 与LPZ1 区的界面处做等电位连接。
当外来导电物、电力线、通信线在不同地点进入建筑物时，宜设若干等电位连接带，并应就近连到环形接地体、内部环形导体或此类钢筋上。
它们在电气上是贯通的并连通到接地体，含基础接地体。
环形接地体和内部环形导体应连到钢筋或金属立面等其它屏蔽构件上，宜每隔5m 连接一次。
二、各后续防雷区界面处的等电位连接也应采用本条一款的一般原则。
穿过防雷区界面的所有导电物、电力线、通信线均应在界面处做等电位连接。
应采用一局部等电位连接带做等电位连接，各种屏蔽结构或设备外壳等其它局部金属物也连到该带。
用于等电位连接的接线夹和电涌保护器应分别估算通过的雷电流。
三、所有电梯轨道、吊车、金属地板、金属门框架、设施管道、电缆桥架等大尺寸的内部导电物，其等电位连接应以最短路径连到最近的等电位连接带或其它已做了等电位连接的金属物，各导电物之间宜附加多次互相连接。
四、一信息系统的所有外露导电物应建立—等电位连接网络。
弱电施工弱电系统的接地
弱电施工弱电系统的接地之公保含烟创作A．一般规则1．弱电系统的接地，按用途分有呵护性接地和功用性接地.呵护性接地分为：防电击接地、防雷接地、防静电接地和防电蚀接地；功用性接地分为：任务接地、逻辑接地、屏蔽接地和信号接地.分歧的接地有分歧的要求，应按设计决议的接地施工.2．需要接地的弱电系统的接地装置应契合下列要求：（1）当配管采用镀锌电管时，除设计明确规则处，管子与管子、管子与金属盒子衔接后不用跨接，但应遵守下述规则：1）管子间采用螺纹衔接时，管端螺纹长度不应小于管接头长度的1/2，螺纹概略应润滑、无锈蚀、缺损，在螺纹上应涂以电力复全脂或导电性防腐脂.衔接后，其螺纹宜外露2~3扣.2）管子间采用带有紧定螺钉的套管衔接时,螺钉应拧紧在振动的场所,紧定螺钉应有防松动办法.3）管子与盒子的衔接不应采用塑料纳子，应采用导电的金属纳子.4）弱电管子内有PE线时，每只接线盒都应和PE线相连.（2）当配管采用镀锌电管，设计又规则管子间需要跨接时，应遵守下述规则：1）明敷配管不应采用熔焊跨接，应采用设计指定的专用接下来线卡子跨接.2）埋地或埋设于混凝土中的电管，不应用线卡跨接，可采用熔焊跨接.3）若管内穿有裸软PE铜线时，电管可不跨接.此PE 线必需与它所经过的每一只接线盒相连.（3）配管采用黑铁管时，若设计不要求跨接，则不用跨接.若要求跨接时，黑铁管之间及黑铁管与接线盒之间可采用圆钢跨接，单面焊接，跨接长度不宜小于跨接圆钢直径的6倍；黑铁管与镀锌桥架之间跨接时，应在黑铁管端部焊一只铜螺栓，用不小于4mm的铜导线与镀锌桥架相连.（4）当强弱电都采用PVC管时，为避免搅扰，弱电配管应尽量避免与强电配管平行敷设，若必需平行敷设，相隔间隔宜年夜于0.5m.（5）当强弱电用线槽敷设时，强弱电线槽宜分开；当需要敷设在同一线槽时，强弱电之间应用金属隔板隔开.B．电信设备的接地1．为避免外界电压危害人身平安和对设备的损害，抑制电气搅扰，担保通信设备正常任务，电信设备的以下局部均应接地：（1）直流电源、电信设备的机架、机壳；人站通信电缆的金属护套和屏蔽层.（2）交流配电屏、整流器屏等供电设备的外露导电局部.（3）直流配电屏的外露局部.（4）交直流两用电信设备的机架、机框内与机架、机框不时缘的供电整流盘的外露导电局部.（5）电缆、架空线路及有关需要接地的局部，如放电器、避雷器、呵护间隙等.2．当高压配电系统采用TN制式供电，电信设备若要求严格限制工频交流对其的搅扰，且电信设备不容易做到与站内各种金黄色属构件绝缘时，应采用TN-S制式；当对搅扰要求不太严格时，可采用TN-C制式；当电信设备的泄漏电流在10mA及以上时，应采用TN-S制式.3．配电屏、整流器屏等外露导电局部，当加固装置将其与机架、机框在电气上已连通时，仍需与PE线或PEN线相连.4．当采用IT制式供电，电信设备的泄漏电流在10mA 以上时，为了避免呵护设备误举措，可采用双线圈变压器供电，其一次侧接入IT制式，二次侧若以TN制式供电，此时供电设备的接地与TN制式相同.5．电信设备的任务接地，一般要求独自设置，亦可与修建物内变压器的任务接地共用一个接地装置.但必需通过绝缘的专用接地线与接地装置相连.6．电信设备采用共同接地装置时，其接地电阻应不年夜于1Ω，宜用两根截面积不小于25mm２的铜芯绝缘线穿管敷设到共同接地极上.当采用根底钢筋作为共同接极时，衔接处应有铜铁过渡接头.C．电子设备的接地1．电子设备的信号接地、逻辑接地、功率接地、屏蔽接地和呵护接地等，一般合用一个接地极，其接地电阻不年夜于4Ω；当电子设备的接地与工频交流接地、防雷接地合用一个接地极时，其接地电阻不年夜于1Ω.屏蔽接地如独自设置，则其接地电阻一般为30Ω.2．对立搅扰能力差的电子设备，其接地应和防雷接地分开，两者相互间隔宜在20m以上，对立搅扰能力较强的电子设备，两者间隔可酌情增加，但不宜超越5m.当电子设备接地和防雷接地采用共同接地装置时，为了避免雷击时遭受还击和担保设备的平安，应采用埋地铠装电缆供电.3．电缆屏蔽层必需接地，为避免发作搅扰电流，对信号电缆和1MHZ及以下低频电缆应一点接地；对1MHZ以上电缆，为担保屏蔽层为地电位，应采用多点接地.4．为了避免环路电流、瞬时电流的影响，辐射式接地系统应采用一点接地；为消除各接所在的电位差，避免彼此之间发作搅扰，环式接地系统应采用等电位衔接；对混合式接地系统，在电子设备内部采用辐射式接地，在电子设备外部采用环式接地系统.5．接地环母线的截面，当电子设备频率在1MHZ以上时，用铜箔120mm×0.35mm；在1MHZ以下时，用铜箔mm×0.35mm.6．电子设备的接地极宜采用地下水平敷设，做成耙形或星形.D．数据处置设备的接地1．数据处置设备的接地电阻一般为4Ω，当与交流工频接地和防雷接地合用时，接地电阻为1Ω.2．关于泄漏电流10mA以上的数据处置设备，其主机室内的金属体应相互衔接成一体，衔接线可采用6mm2的铜导线或25mm×4mm 镀锌扁钢，并停止接地，接地电阻不年夜于4Ω.3．为了增加趋肤效应和通道阻抗，直流任务接地的引下线应采遥多芯铜导线，截面不宜小于35 mm2，当需要改善信号的任务条件时，宜采用多股铜绞线.4．直流任务接地与交流任务接地如不采用共同接地时，两者之间的电差不应超越0.5V，以免发作搅扰.5．输入信号的电缆穿钢管敷设，或敷设在带金属盖板的金属桥架内，钢管及桥架均应接地.E．电声、电视系统的接地1．电声、电视系统的接地电阻一般为4Ω，工业电视系统如设备容量≤0.5kVA时，接地电阻可不年夜于10Ω.2．架设在修建物顶部的天线金属底座必需与修建物顶部的避雷网相连，构成避雷系统，通过至少在分歧方向的两根引下线或修建物内的主钢筋停止接地.3．为避免由于接地电位差造成交流杂散波的搅扰，闭路电视和工业电视必需采用一点接地.4．电视系统的传输电缆穿金属管敷设时，金属管要接地，用以避免搅扰.F．接地极和接地线的装置1．强弱电采用结合接地极时，接地电阻必需小于1Ω.2．采用结合接地极时，弱电接地引出线和强电接地引出线不能从同一点引出，两者要相距3m以上.3．关于抗搅扰要求高的设备，例如电脑、消防控制室的接地支线应用截面积不小于25 mm2绝缘铜导线两根或固定在绝缘子上的接地排，避免和强电接地线相通.。
弱电设备及线路的接地要求
弱电设备及线路的接地要求随着大量的智能化楼宇的出现，对接地系统也提出了许多新的要求。
在常用的几种接地型式中，哪一种能够适合智能化楼宇?智能化系统的弱电设备及线路的接地要求如何与强电设备及线路的接地统筹考虑?下面一一分析!1、IT系统I表示电源端不接地，或经过高阻抗接地。
T表示负载侧电气设备外露可导电部分直接接地。
IT系统最大的优点是当发生单相接地故障时，故障电流很小，可以不切断故障线路。
为保证人身安全，它要求发生接地故障时发出信号，设备的接触电压不大于50V，其动作电流应符合下式要求：RA·Id≤50V式中：RA―外露可导电部分的接触电阻(Ω)Id―相线和外露可导电部分间第一次短路故障电流(A)为达到此要求，应减少配电系统的对地电容，例如限制设备线路总长度。
IT系统的缺点是不宜配出中性线N，并必须补充一些安全措施，不宜用于拥有大量单相设备的智能化大楼的低压配电系统。
但智能化系统重要的主机房设备和各层终端设备设置防雷击、防干扰隔离变压器后可采用IT系统供电。
2、TT系统第一个符号T表示电源端有一点直接接地;第二个符号T表示电气装置外露可导电部分直接接地，此接地点在电气上独立于电源端的接地点。
(1)TT系统的特点是中性线N与保护接地线PE无电气连接，即中性点接地与PE线接地是分开的。
该系统在正常运行时，当三相负荷不平衡时，在中性线N带电情况下，PE线不会带电。
(2)当电气设备的金属外壳带电(相线碰壳或设备绝缘损坏而漏电)时，接地故障保护的动作特性应符合下式要求：RA·Ia≤50V式中：RA―外露可导电部分的接地电阻和PE线电阻(Ω)Ia―保证保护电器切断故障回路的动作电流(A)由于接地故障电流的大小受电源端的接地电阻和设备外壳的接地电阻之和的限制，一般情况下其电流较小，不能启动低压断路器跳闸或熔断器熔断，将造成漏电设备的外壳对地电压高于安全电压，故应采用漏电保护器保护。
(3)TT接地型式的适用范围适用于以低压供电远离变电所的建筑物，对接地要求高的精密电子设备以及要防火防爆的场所。
接地装置安装方法和要求
接地装置宜采用钢材，接地装置的导体截面应符合热稳定和机械强度的要求，接地体顶面埋没深度不应小于0.6米，除接地体外，接地体的引出线应作防腐处理；使用镀锌扁钢时，引出线的螺栓连接部分应补刷防腐漆。为减少相邻接地体的屏蔽作用，垂直接地体的间距不应小于其长度的两倍，接地线在穿过墙壁时应通过明孔，穿钢管或其他坚固的保护套。接地干线至少应在不同的两点与接地网相连接。电气装置的每个接地部分应以单独的接地线与接地干线连接，不得在一个接地线中串接几个需要接地部分。明敷接地线的安装，敷设位置不应妨碍设备的拆卸与检修；接地线应按水平或垂直敷设，但亦可与建筑物倾斜结构平行，在直线段上不应有高低起伏及弯等情况。接地线跨越建筑物伸缩缝、沉降缝时，应加设补偿器，补偿器可用接地线本身弯成弧状代替。在接地线引向建筑物内的入口处，一般应标以黑色记号。接地线的连接应采用焊接，焊接必须牢固无虚焊。为了连接可靠，除应在其接触部位两侧进行焊接外，并应焊以由钢带弯成的弧形（或直角形）卡子，目前，常用的接地电阻测量方法主要有电流——电压表法和接地电阻测量仪法两种。冻结的土壤在进行人工处理后,还达不到要求时,最好把接地体埋在建筑物的下面,广西防雷，或在冬天采用填泥炭的方法.接地和接零的应用范围保护接地适用于中性点接地电网。
等电位施工标准
等电位施工标准
等电位施工是一种电气安全措施，旨在确保在电气系统中使用的所有设备都具有相同的电位，以减少电击风险。
以下是等电位施工的标准步骤：
1. 确定所有设备的接地方式，并确保它们都连接到同一个接地电极或接地电极系统。
2. 在设备的金属外壳或其他可能带电的部分上安装等电位联结线。
3. 确保等电位联结线与接地电极之间的电阻非常低，以确保电流能够有效地流回接地电极。
4. 在设备的电源和接地之间安装一个断路器或熔断器，以保护设备和人员免受电击。
5. 对于需要接地的设备，确保它们的接地电阻符合当地电气安全标准。
6. 对于需要接地的人员，确保他们的接地电阻符合当地电气安全标准，并在必要时提供额外的接地保护。
7. 在进行等电位施工之前，必须进行充分的计划和准备工作，并确保所有工作人员都已接受了相关的培训和指导。
8. 在施工期间，必须遵守所有相关的安全规定和标准，并采取适当的安全措施，以确保工作人员和公众的安全。
等电位接地规范
等电位连接有明确的规范要求，在实际中却起不到应有的作用，就这个问题拿出来与同行讨论，有没有好的办法和意见，观点是我个人理解，不一定正确，请给予指正。
一、要求：根据国家强制性条文中采用接地故障保护时，在建筑物内应将下列导电体作总等电位联结：1．PE、PEN干线。
2．电气装置接地极的接地干线。
3．建筑物内的水管、煤气管、采暖和空调管道等金属管道。
4．条件许可的建筑物金属构件等可靠连通导电。
二、形式：建筑物联结分总等电位联结、局部等电位联结、辅助等电位联结。
1．总等电位联结是指建筑物内所有进入的金属管道或可能引入雷电流的金属导电体联结。
2．局部等电位联结是指在建筑物内的局部范围按总等电位联结的要求再作一次等电位联结。
3．辅助等电位联结是指在有可能出现危险电位差，可同时接触的电气设备之间，或电气设备与装置外可导电部分之间直接用导体联结。
三、危害：当人体同时触及两个不同的导电部分时电流流经人体，由于电流的大小和电流持续时间的长短，人体会有不同的生理反应。
当人体手握带电导体时，电流超过10mA时，手掌的反应不是随人意的摆脱，而是握紧，在长时间电流作用下，人体将受到伤害。
四、作用：1．是可靠的防止电击的安全措施。
2．降低人体的接触电压。
3．消除沿PE线或PEN线窜入的故障危险电压。
五、质量验收要求：主控项目：1．建筑物等电位联结干线应从与接地装置有不少于2处直接连接的接地干线或总等电位箱引出，等电位连接干线或局部等电位箱间的连接形成环形网路，环形网路应就近与等电位联结干线或局部等电位箱连接。
支线间不应串联连接。
2．等电位联结的线路最小允许截面。
一般项目：1．等电位联结的可接近裸露导体或其他金属部件、构件与支线连接应可靠，熔焊钎焊或机械紧固应导通正常。
2．需要等电位联结的高级装修金属部件或零件，应有专用接线螺栓与等电位联结支线连接，且有标示；连接处螺帽紧固、防松零件齐全。
六、常见的厨卫间设计要求：1．施工时参照国家标准图集××页。
等电位施工规范
等电位施工规范等电位施工规范是指在电气设备安装和使用过程中，保证设备和设备之间等电位连接，以减少电气设备损坏和人身安全事故的发生。
下面是关于等电位施工规范的一些常见规定和要求。
1. 施工前，需要对现场进行详细的勘察和分析，确定等电位施工的范围和需要连接的设备。
确保设备之间的电位差不超过一定范围，一般为1V。
2. 施工过程中需要使用合适的工具和设备，确保施工质量和安全。
例如，使用专用的电位接地测试仪测量设备之间的电位差，使用合适的电位接触材料连接设备等。
3. 等电位连接应按照一定的顺序进行。
一般来说，先连接主设备，再连接辅助设备。
对于设备之间电位差较大的情况，可以使用适当的补偿措施，例如使用电阻箱或电位补偿装置。
4. 对于大型设备或设备群，等电位连接需要按照一定的布线规划来进行。
电线电缆应按照合适的规格和标准进行选择和安装，以确保等电位连接的可靠性和稳定性。
5. 施工中需要注意接地电阻的控制。
接地电阻应达到一定要求，以保证接地的有效性和安全性。
一般来说，接地电阻应小于4Ω，并进行定期测量和维护。
6. 施工完成后，需要进行必要的测试和检查。
使用专业的测试仪器对设备和接地进行测试，确保设备之间的电位差符合规定要求。
7. 完成施工后，应制定相应的操作和维护规范。
对设备的操作和维护人员进行培训，确保设备的正常运行和安全使用。
总结起来，等电位施工规范包括现场勘察和分析、使用合适的工具和设备、按照一定顺序进行等电位连接、合理布线和电线电缆选择、控制接地电阻、测试和检查以及制定操作和维护规范等多个方面。
遵守这些规范和要求，可以保证等电位连接的可靠性和安全性，减少电气设备故障和人身安全事故的发生。
