主板参数
主板技术参数
显卡与主板的兼容，主要取决于 AGP 规范是否兼容。由于 AGP 规范具有向下兼容性，所以显卡与主板的兼容问题不多，有也属于个别现象。但需要注意的是， AGP8X 与 AGP2X 的设备不能混用， AGP8X 与 AGP2X 的设备不能混用， AGP Pro 显卡也不能接在普通 AGP 接口上。
2 主板芯片组
主板的核心是主板芯片组，它决定了主板的规格、性能和大致功能。我们平日说“ 865PE 主板”， 865PE 指的就是主板芯片组。主板芯片组通常包含南桥芯芯片。
北桥芯片主要决定主板的规格、对硬件的支持、以及系统的性能，它连接着 CPU 、内存、 AGP 总线。主板支持什么 CPU ，支持 AGP 多少速的显卡，支持何种频率的内存，都是北桥芯片决定的。北桥芯片往往有较高的工作频率，所以发热量颇高，我们在主板上，可以在 CPU 插槽附近找到一个散热器，下面的就是北桥芯片。同北桥芯片的主板，性能差别微乎其微。
3 主板兼容性
主板能否支持一款硬件正常工作，不是无据可依的，我们可以通过分析，进行判断。
主板与 CPU 是否兼容，取决于以下几方面：针脚定义、 FSB 支持、供电支持、 BIOS 支持。针脚定义是指 CPU 上每个针脚的位置与作用，能否与主版插槽的完全对应，通常，同一针脚规格的 CPU 与主板都可以在针脚定义上保持一致。 FSB 支持，是指主版能否支持 CPU 外频与前端总线，举例说， P4C 不能在 i845D 芯片组主版上使用，就是由于 i845D 不支持 P4C 高达 800MHz 的前端总线。供电支持，是指主版供电电路能否支持 CPU 所需的电压与电流，很多貌似兼容的 CPU 与主板，就是因供电问题，不能协同工作。 BIOS 是指主板的 BIOS （基本输出输入系统）是否支持 CPU 的名称、型号、功能， BIOS 兼容性问题大多可以通过刷新 BIOS 解决。
ASUS B75M-PLUS 主板 详细参数
PCI Express x161 x PCIe 3.0/2.0
PCI Express x11 x PCIe 2.0
PCI插槽1 x PCI
存储设备
IDE无
SATA1 x SATA 6Gb/s,5 x SATA 3Gb/s
磁盘阵列不支持
SATA接口范围5-8
板载声卡
声卡类型Realtek ALC887
声道数7.1声道
板载网卡
网卡类型Realtek? 8111G, 1 x千兆网卡
最大网络速度10M/100M/1000M
板载接口
内置音频接口1组
USB扩展接口1 x USB 3.0 ,2 x USB 2.0
COM扩展接口1组
LPT扩展接口1组
CPU风扇插座1组
系统风扇插座1组
S/PDIF插座1组
后置接口
电源接口24+4
PCB规格小板
特性
独家特色业界领先的3 +1相数字供电设计/智能管家2代/Ai Charger充电专家/华硕电涌全保护/ UEFI中文图形化BIOS（EZ模式)，具备友善的图像化用户界面。/ USB 3.0加速-网络智能管理中心/华硕风扇达人
内存
内存规格DDR3
内存插槽4 x Βιβλιοθήκη dr3内存插槽内存标准DDR3 2200(超频)/2133(超频)/2000(超频)/1866(超频)/1600/1333/1066 MHz Non-ECC, Un-buffered内存
最大内存容量32GB
双通道支持支持
三通道支持不支持
四通道支持不支持
扩展PCI
主体
品牌华硕ASUS
型号B75M-PLUS
平台类型Intel平台

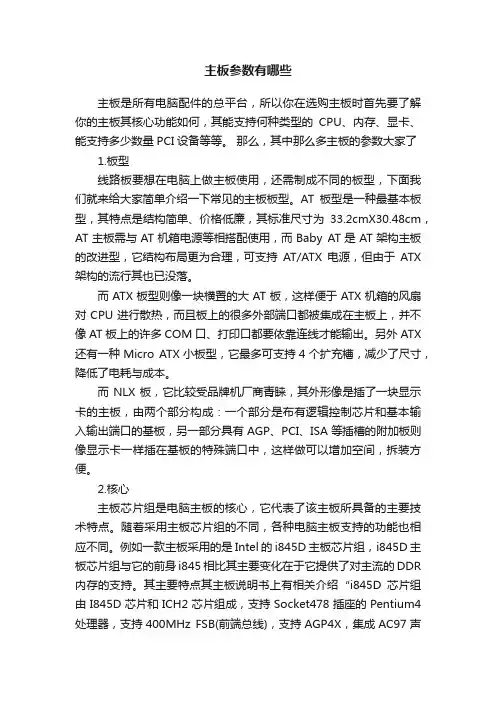

主板参数有哪些
主板参数有哪些主板是所有电脑配件的总平台，所以你在选购主板时首先要了解你的主板其核心功能如何，其能支持何种类型的CPU、内存、显卡、能支持多少数量PCI设备等等。
那么，其中那么多主板的参数大家了1.板型线路板要想在电脑上做主板使用，还需制成不同的板型，下面我们就来给大家简单介绍一下常见的主板板型。
AT板型是一种最基本板型，其特点是结构简单、价格低廉，其标准尺寸为33.2cmX30.48cm，AT主板需与AT机箱电源等相搭配使用，而Baby AT是AT架构主板的改进型，它结构布局更为合理，可支持AT/ATX电源，但由于ATX 架构的流行其也已没落。
而ATX板型则像一块横置的大AT板，这样便于ATX机箱的风扇对CPU进行散热，而且板上的很多外部端口都被集成在主板上，并不像AT板上的许多COM口、打印口都要依靠连线才能输出。
另外ATX 还有一种Micro ATX小板型，它最多可支持4个扩充槽，减少了尺寸，降低了电耗与成本。
而NLX板，它比较受品牌机厂商青睐，其外形像是插了一块显示卡的主板，由两个部分构成：一个部分是布有逻辑控制芯片和基本输入输出端口的基板，另一部分具有AGP、PCI、ISA等插槽的附加板则像显示卡一样插在基板的特殊端口中，这样做可以增加空间，拆装方便。
2.核心主板芯片组是电脑主板的核心，它代表了该主板所具备的主要技术特点。
随着采用主板芯片组的不同，各种电脑主板支持的功能也相应不同。
例如一款主板采用的是Intel的i845D主板芯片组，i845D主板芯片组与它的前身i845相比其主要变化在于它提供了对主流的DDR 内存的支持。
其主要特点其主板说明书上有相关介绍“i845D芯片组由I845D芯片和ICH2芯片组成，支持Socket478插座的Pentium4处理器，支持400MHz FSB(前端总线)，支持AGP4X，集成AC97声效，支持ATA100硬盘传输规格。
”3.插座类型CPU插座就是主板上安装处理器的地方。
主板的性能指标
名称 CPU类型 FBS AGP 集成 时间
440BX Socket370 PⅡ 100MHz AGP 1X N/A
1998-4
i8-4
Celeron
i820 Socket370 PⅢ 133MHz AGP 4X 声卡
2000-1
i815 Socket370 PⅢ 133MHz AGP 4X 显卡、声卡 2000-6
2.2主板的性能指标
选购主板的要素： 1、主板芯片组 2、结构布局 3、升级和扩充性 4、超频和稳定性 5、主板厂商和工艺水准 6、性能价格比 7、方便快捷性 8、更细节的要求 9、售后服务
2.2主板的性能指标
芯片组的功能： 芯片组(ChipSet)是CPU与周边设备
沟通的桥梁，主宰着主板的性能。 芯片组决定了计算机对自身组件的
支持程度。 目前能够设计芯片组的厂商主要有
Intel(英特尔)、VIA(威盛)、SiS(矽 统)、AMD、ALi(扬智)、NVIDIA等。
Intel典型芯片组介绍
2.2主板的性能指标
什么是主板？ 主板（MainBorad/MotherBoard）
是计算机系统当中最大的一块电路板， 主板上分布着各种电子原件、插座、插 槽以及接口，它把CPU、内存和各种外 围设备有机地联系在一起。
CD音频输入
I/O 控制芯片 CNR插槽 AGP插槽
北桥芯片i850 5个PCI插槽 DIP开关 主板电池
BIOS Flash芯片 南桥芯片ICH2 RAID功能芯片 前置USB插座 板载声卡芯片 前置面板插座 主板自检状态 软驱插座
图2-2 升技TH7Ⅱ-RAID P4主板配置图
音频插座 鼠标键盘插座 USB接口 串口并口 ATX12V电源

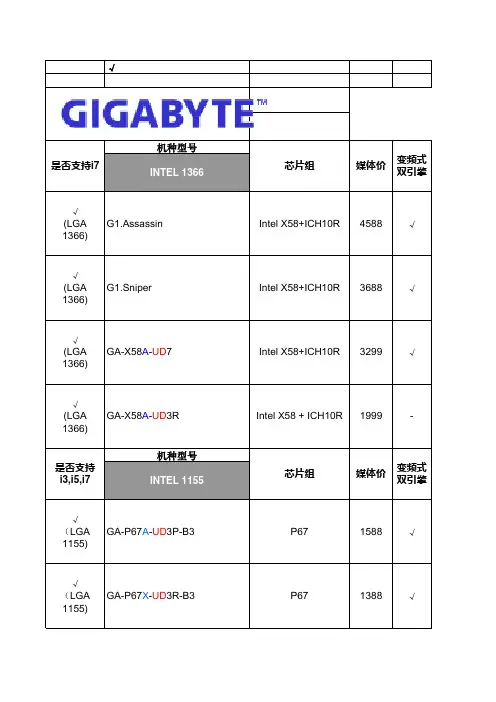

技嘉主板参数及型号
4*USB3.0 10*USB2.0
√
√
4+1
-
2*DDR3
双通道DDR3 1333/1066/800
2*USB3.0 8*USB2.0
√
√
4+1
-
2*DDR3
双通道DDR3 1333/1066/800
10*USB2.0
√
√
4+1+1
base on CPU
2*DDR3
双通道DDR3 1333/1066/800
2*USB3.0 10*USB2.0
√
√
8
-
6*DDR3
三通道DDR3 2200/1333/1066/800
2*USB3.0 10*USB2.0
CPU周边 日系固态
双实体 BIOS
供电相数
是否集 成显卡
电容
数量
内存 类型及速度
USB
√
√
12+2
-
4*DDR3
双通道DDR3 2133/1866/1600/1333/
存
轻松省节 能引擎
3倍USB 动力
2倍铜 PCB
驱动式晶 体管
技嘉超耐久
低电阻 铁素体 晶体管 电感
全日系 固态 电容
-
-√√ຫໍສະໝຸດ √√√√
√
-
-
√
√
√
-
√
-
√
-
-
√
√
-
-
√
-
√
560MHz -
√
√
√
-
√
-
√
560MHz -
√
√

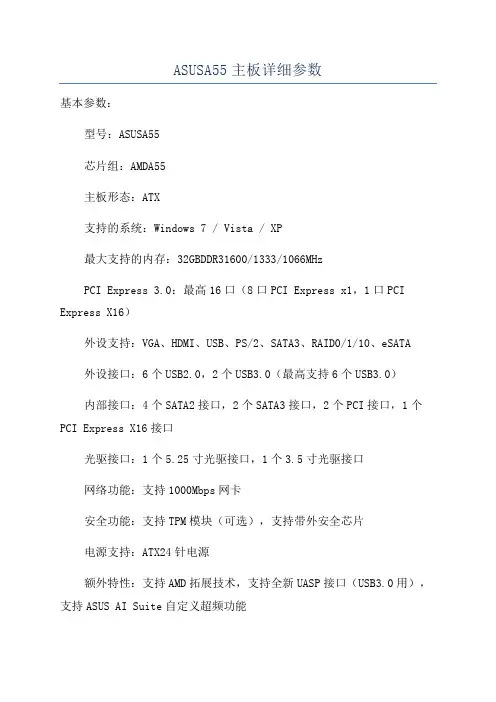

ASUSA55主板详细参数
ASUSA55主板详细参数
基本参数：
型号：ASUSA55
芯片组：AMDA55
主板形态：ATX
支持的系统：Windows 7 / Vista / XP
最大支持的内存：32GBDDR31600/1333/1066MHz
PCI Express 3.0：最高16口（8口PCI Express x1，1口PCI Express X16）
外设支持：VGA、HDMI、USB、PS/2、SATA3、RAID0/1/10、eSATA
外设接口：6个USB2.0，2个USB3.0（最高支持6个USB3.0）
内部接口：4个SATA2接口，2个SATA3接口，2个PCI接口，1个PCI Express X16接口
光驱接口：1个5.25寸光驱接口，1个3.5寸光驱接口
网络功能：支持1000Mbps网卡
安全功能：支持TPM模块（可选），支持带外安全芯片
电源支持：ATX24针电源
额外特性：支持AMD拓展技术，支持全新UASP接口（USB3.0用），支持ASUS AI Suite自定义超频功能
产品外观：
接口部件：
ASUS A55主板的接口布局非常的完善。
首先是板载接口，它有4个SATA2接口、2个SATA3接口、2个PCI接口和1个PCI Express X16接口，另外还有1个5.25寸光驱接口、1个3.5寸光驱接口和6个USB2.0接口。
联想317a主板参数
联想317a主板参数联想主板是全球计算机制造商联想旗下的产品，是联想电脑实现高性能计算的核心部件，也是电脑建立基础的最重要的部件之一。
本文主要介绍联想317a主板的参数。
一、芯片组：联想317a主板采用了英特尔H61芯片组，该芯片组是英特尔第6代芯片组的一种。
使用英特尔H61芯片组的主板属于中低端产品。
二、处理器：由于317a主板的芯片组属于中低端产品，所以它只支持Intel第二代Sandy Bridge以及第三代IvyBridge处理器，如i3、i5、i7系列CPU。
三、内存：317a主板有两个DDR3 DIMM插槽，支持双通道技术，最高支持1333MHz和1600MHz的标准频率DDR3内存。
最大容量支持8GB，也就是说，每个插槽最大可以支持4GB的内存。
四、硬盘：此主板支持SATA硬盘，最大支持6个SATA硬盘，采用SATA 6Gb/s接口。
其中，支持2个6Gb/s，支持4个3Gb/s。
五、扩展插槽：317a主板一个PCI插槽，其中1个PCIe16插槽用于插入独立显卡。
本主板没有PCI-E x1插槽，也就是说不能插入x1设备。
六、显卡：317a主板集成了英特尔HD图形核心，但这种核心集成显卡无法满足高性能需求，读者如果需要的话，在PCI-E x16插槽上加装独立显卡。
七、音频：主板集成了Realtek ALC662 6声道音频芯片，支持HDA规范，波特率高达96kHz/192kHz。
八、网络：317a主板支持英特尔82579LM千兆网卡，提供了快速且可靠的有线网络连接。
九、安全：联想317a主板对安全有较高要求，集成了TPM专用芯片，在硬件层面提供了更加安全的数据保护。
此外，这块主板还支持硬件盘加密。
综上所述，联想317a主板是一块中低端水平的主板，适合于一般办公、学习、休闲等日常使用。
如果您想使用高性能计算，建议购买中高端主板。
主板有哪些重要参数
主板有哪些重要参数很多人在第一次选购主板时候，不知道应该看哪些参数，容易买到劣质的产品，那么主板上哪些参数需要我们注意呢?主板选择主要看哪些参数呢?具体见下文。
主板参数都有哪些?主板重要参数：主芯片组：Intel Z87CPU插槽：LGA 1150CPU类型：Core i7/Core i5/Core i3/Pentium/Celeron内存类型：DDR3集成芯片：声卡/网卡显示芯片：CPU内置显示芯片(需要CPU支持)主板板型：ATX板型USB接口：8×USB2.0接口(6内置+2背板);6×USB3.0接口(2内置+4背板)SATA接口：6×SATA III接口PCI插槽：2×PCI插槽显卡插槽：PCI-E 3.0标准网卡芯片：板载Realtek RTL8111GR千兆网卡主板芯片集成芯片：声卡/网卡芯片厂商：Intel主芯片组：Intel Z87芯片组描述：采用Intel Z87芯片组显示芯片：CPU内置显示芯片(需要CPU支持)音频芯片：集成Realtek ALC892 8声道音效芯片网卡芯片：板载Realtek RTL8111GR千兆网卡处理器规格CPU平台：IntelCPU类型：Core i7/Core i5/Core i3/Pentium/CeleronCPU插槽：LGA 1150CPU描述：支持Intel 22nm处理器支持CPU数量：1颗内存规格内存类型：DDR3内存插槽：4×DDR3 DIMM最大内存容量：32GB内存描述：支持双通道DDR3 3000(超频)/2933(超频)/2800(超频)/2666(超频)/2600(超频)/2500(超频)/2400(超频)/2200(超频)/2133(超频)/1866(超频)/1800(超频)/1600/1333MHz内存扩展插槽显卡插槽：PCI-E 3.0标准PCI-E插槽：3×PCI-E X16显卡插槽 2×PCI-E X1插槽PCI插槽：2×PCI插槽SATA接口：6×SATA III接口I/O接口USB接口：8×USB2.0接口(6内置+2背板);6×USB3.0接口(2内置+4背板)HDMI接口：1×HDMI接口外接端口：1×DVI接口、1×VGA接口、1×mini Display Port 接口PS/2接口：PS/2键鼠通用接口其它接口：1×RJ45网络接口、 1×光纤接口、音频接口板型主板板型：ATX板型外形尺寸：30.5×22.35cm相关阅读：常见主板故障实例分析1.故障分析：出现这种现象的可能原因是：主板内存插槽，性能较差，内存条上的金手指与插槽簧片接触不良;也有可能是内存条上的金手指，表面的镀金效果不好，在长时间工作中，镀金表面出现了很厚的氧化层，从而导致内存条接触不好;还有一种可能是，内存条生产工艺不标准，看上有点儿薄，这样内存条与插槽始终有一些缝隙，稍微有点震动，就可能导致内存接触不好，从而引发报警现象。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Intel PM965参数规格
笔记本 Intel Celeron M、Pentium Dual Core、Core Solo、Core Duo、 Core 2 Duo、Core 2 Extreme 1 SocketP 不支持 533/800MHz DDR2 DDR2 667 2 4GB 支持 不支持 PCI Express x16 不支持 否
12
6
4 是代号为Montevina的Centrino 2(迅驰2)平台的重要组件，与Core 2 Duo/Core 2 Extreme处理器、Intel WiMAX/Wi-Fi Link 5000系列 无线网卡以及可选的Intel Turbo Memory 2.0加速模块共同组成 Montevina平台
82801IBM(ICH9M)或82801IEM(ICH9M-E) 不ICH9M-E支持 SATA RAID 0，1，Matrix RAID 6 10/100/1000M和无线网卡 4 是代号为Montevina的Centrino 2(迅驰2)平台的重要组件，与Core 2 Duo/Core 2 Extreme处理器、Intel WiMAX/Wi-Fi Link 5000系列 无线网卡以及可选的Intel Turbo Memory 2.0加速模块共同组成 Montevina平台
其它
Intel GM45参数规格
笔记本 Intel Celeron M、Celeron Dual-Core、Pentium Dual Core、Core 2 Solo、Core 2 Duo、Core 2 Extreme 1 SocketP 不支持 667/800/1066MHz DDR2/DDR3 DDR2 800/DDR3 1066 2 8GB 支持 不支持 PCI Express x16 不支持 是 Intel Graphics Media Accelerator X4500HD，核心频率533MHz， 集成300MHz RAMDAC；完整支持DirectX 10和Shader Model 4.0以及 OpenGL 2.0，支持Intel Clear Video Technology(英特尔清晰视频 技术)和包括H.264、VC-1、MPEG2所有编码格式的全高清视频硬件解 码，支持HDMI多媒体影音输出接口和HDCP协议，支持VGA和DVI以及 TV-Out输出，还支持最新的DisplayPort接口，最大分辨率 2560x1600。支持Windows Vista的所有高级特效
Intel PM45参数规格
北桥功能 适用类型 支持CPU类型 支持CPU个数 标准CPU插槽 超线程 前端总线频率 内存类型 内存最高传输标准 内存模组 最大内存容量 双通道内存 ECC校验 显卡插槽 多显卡技术 是否集成显卡 8GB 支持 不支持 PCI Express x16 CrossFireX 否 SocketP 不支持 667/800/1066MHz DDR2/DDR3 DDR2 800/DDR3 1066 2 笔记本 Intel Celeron M、Celeron Dual-Core、Pentium Dual Core、Core 2 Solo、Core 2 Duo、Core 2 Extreme 1
集成显卡特性
无
南桥功能 标准南桥 IDE接口标准 IDE接口个数 SATA接口标准 SATA接口个数 USB接口标准 USB 2.0 82801IBM(ICH9M)或82801IEM(ICH9M-E) 不支持 无 SATA II 4
USB接口个数 集成声卡 RAID功能 RAID等级 南桥PCI-E通道数 网卡 PCI插槽最大数量 10/100/1000M和无线网卡 HD Audio 仅ICH9M-E支持 SATA RAID 0，1，Matrix RAID
无
82801HBM(ICH8M)或82801HEM(ICH8M-E) ATA 100 1 SATA II 3 USB 2.0
10 HD Audio 仅ICH8M-E支持 SATA RAID 0，1，Matrix RAID 6 10/100/1000M和无线网卡 4 是代号为Santa Rosa的第4代迅驰平台的重要组件，与Core 2 Duo处 理器、Intel Pro/Wireless 4965AGN/AG无线网卡以及可选的Intel Turbo Memory加速模块共同组成Santa Rosa平台
